Tipo de producto	Ventilador de suelo
Marca	STANLEY
Modelo	ST12FE
Diámetro de las aspas	30,5 cm
Alimentación	220-240 V ~ 50 Hz
Potencia absorbida	44,3 W
Caudal de aire máximo	33,49 m³/min
Velocidad máxima del aire	3,08 m/s
Nivel de potencia acústica	57,2 dB(A)
Consumo eléctrico estacional	14,2 kWh/año
Valor de servicio	0,76 (m³/min)/W
Consumo en espera	0,00 W
Uso	Solo para interiores
Número de velocidades	3 (estimación)
Tipo de control	Manual (interruptor)
Material de las aspas	Plástico (estimación)
Rejilla de protección	Metal (estimación)
Seguridad	No usar si el cable está dañado, no exponer al agua, no usar con regulador de velocidad
Mantenimiento	Desconectar antes de limpiar, limpiar con un paño húmedo
Servicio postventa	Contactar a un centro autorizado para reparación

Preguntas frecuentes - ST12FE STANLEY

¿Cómo ensamblar el ventilador ST12FE?

El modelo ST12FE es un ventilador de suelo. Basta con colocarlo sobre una superficie plana y enchufarlo. No es necesario ensamblaje. Para los modelos de pie como el ST30P-E, consulte el manual.

¿Cómo limpiar el ventilador?

Desconecte siempre el aparato antes de limpiarlo. Use un paño húmedo para limpiar las aspas y la rejilla. Nunca sumerja el ventilador en agua ni use productos abrasivos.

¿Puedo usar un alargador eléctrico?

Sí, pero use solo un alargador homologado, de tamaño adecuado (capacidad nominal suficiente) y con toma de tierra. Mantenga el cable alejado de calor, aceite y bordes afilados.

¿Qué hago si el ventilador no arranca?

Verifique que el cable esté bien enchufado y que el tomacorriente funcione. Si el problema persiste, inspeccione el cable en busca de daños. No use el aparato si el cable está dañado; contacte a un servicio autorizado.

¿El ventilador es ruidoso?

El nivel sonoro del ST12FE es de 57,2 dB(A), lo que corresponde a un ruido moderado comparable a una conversación normal. Está diseñado para un funcionamiento silencioso.

¿Puedo usar este ventilador en exteriores?

No, este ventilador está diseñado solo para uso interior. No lo exponga a la lluvia o humedad para evitar riesgos de descarga eléctrica.

¿Cómo ajustar la altura del ventilador?

El modelo ST12FE es un ventilador de suelo fijo sin ajuste de altura. Para un ajuste de altura, elija un modelo de pie como el ST30P-E.

¿Cuáles son las precauciones de seguridad esenciales?

Nunca deje el ventilador desatendido mientras funciona. No lo use con un regulador de velocidad de semiconductores. Mantenga el cable alejado de zonas de paso. Desconéctelo antes de cualquier mantenimiento.

¿El ventilador consume electricidad en espera?

No, el consumo en espera es de 0,00 W. Puede dejarlo enchufado sin problema, pero se recomienda desconectarlo cuando no se use para una seguridad óptima.

¿Dónde puedo encontrar piezas de repuesto?

Contacte a un centro de servicio autorizado STANLEY o al distribuidor. Las coordenadas se proporcionan en el manual. Use solo piezas originales.

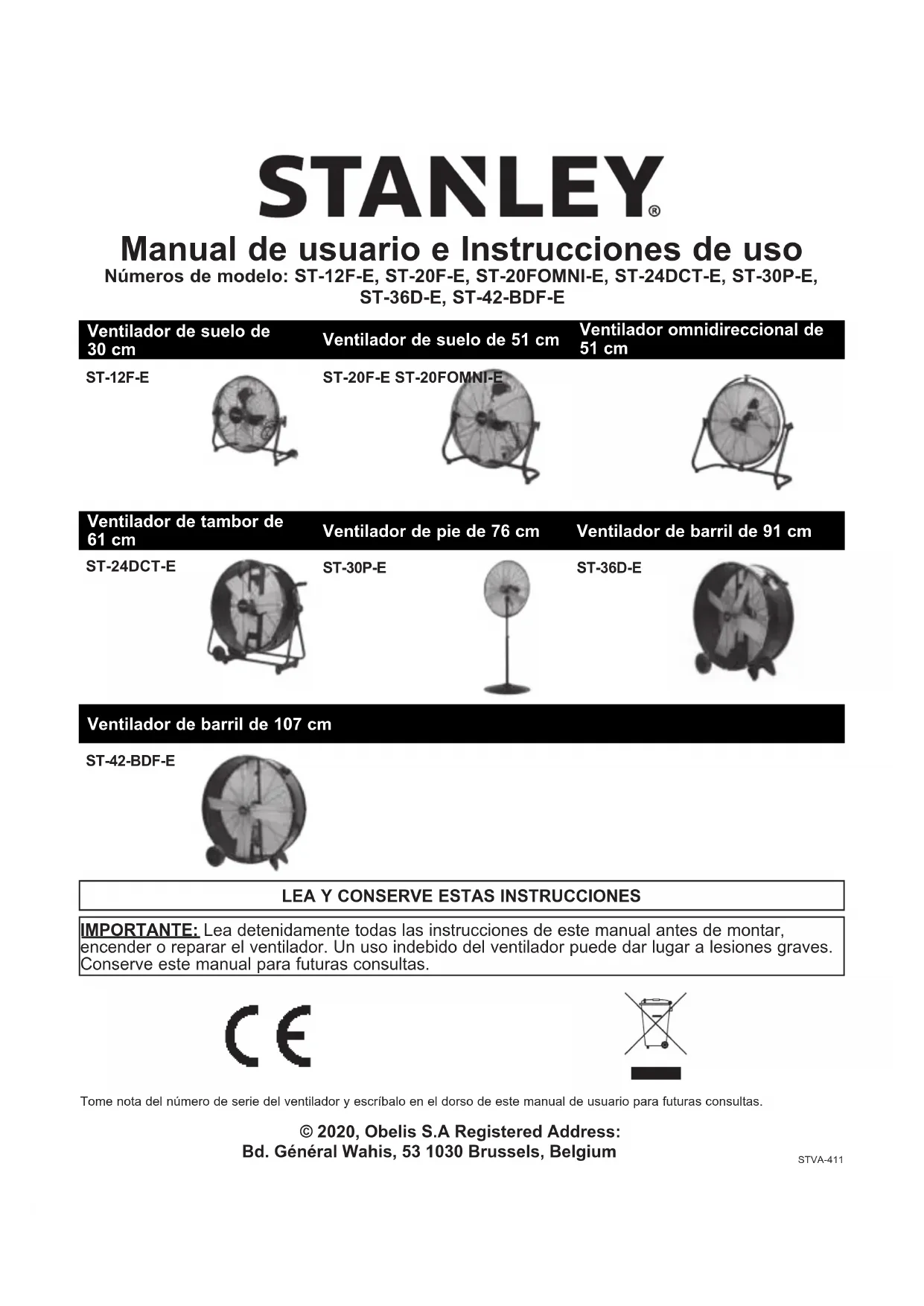

MANUAL DE USUARIO ST12FE STANLEY

Manual de usuario e Instrucciones de uso

Números de modelo: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Ventilador de suelo de 30 cm		Ventilador de suelo de 51 cm		Ventilador omnidireccional de 51 cm
ST-12F-E		ST-20F-E ST-20I
Ventilador de tambor de 61 cm		Ventilador de pie de 76 cm		Ventilador de barril de 91 cm
ST-24DCT-E		ST-30P-E		ST-36D-E

Ventilador de tambor de 61 cm

Ventilador de barril de 107 cm

ST-42-BDF-E

IMPORTANTE: Lea detenidamente todas las instrucciones de este manual antes de montar, encender o reparar el ventilador. Un uso indebido del ventilador puede dar lugar a lesiones graves. Conserve este manual para futuras consultas.

CE

Tome nota del número de serie del ventilador y escribalo en el dorso de este manual de usuario para futuras consultas.

Información de seguridad

IMPORTANTE: LEA DETENIDAMENTE TODAS LAS INSTRUCCIONES ANTES DE MONTAR, REPARAR O USAR ESTE VENTILADOR. EN CASO DE NO SEGUIRSE ESTAS INSTRUCCIONES, SE PODRÍAN PRODUCIR LESIONES GRAVES Y DAÑOS MATERIALES DE CONSIDERACIÓN.

▲ PRECAUCIÓN Solamente para uso general de ventilación. No lo use para extraer materiales y vapores peligrosos o explosivos. No utilice nunca el ventilador en espacios que contengan productos como gasolina, disolventes, diluyentes de pintura, partículas de polvo, combustibles volátiles o que desprendan partículas en el aire o productos químicos desconocidos.

ADVERTENCIA No utilice ningún ventilador que presente daños en el cable o el enchufe.

Deseche el ventilador o devuélvalo al servicio técnico autorizado para que sea comprobado o reparado.

No tienda el cable bajo alfombras/moquetas.

No cubra el cable con alfombras de ningún tipo u otras cubiertas similares.

No tienda el cable bajo muebles o electrodomésticos.

Sitúe el cable lejos de la zona de tránsito de forma que no sea posible tropezar con él.

A fin de reducir el riesgo de descargas eléctricas, no exponga el aparato al agua/lluvia ni lo use en lugares húmedos.

▲ PRECAUCIÓN A fin de reducir el riesgo de incendios y para lograr una salida de aire adecuada, canalice el aire hacia el exterior.

No proyecte el aire de escape hacia espacios rodeados por paredes o techos, ni en áticos, entresuelos o garajes.

▲ ADVERTENCIA ESTE VENTILADOR NO ES UN JUGUETE. A FIN DE REDUCIR EL RIESGO DE LESIONES Y DESCARGAS ELECTRICAS, EVITE JUGAR CON EL VENTILADOR O COLOCARLO EN UN LUGAR EN EL QUE LOS NIÑOS PEQUEÑOS PUEDAN ACCEDER A ÉL.

▲ ADVERTENCIA A fin de evitar descargas eléctricas durante su uso, impida que el ventilador entre en contacto con otros objetos conectados a tierra como tuberías, radiadores, etc.

ADVERTENCIA Puede existir riesgo de incendio, descarga eléctrica o lesiones al llevar a cabo operaciones de reparación o mantenimiento. Desenchufe o desconecte el ventilador de la fuente de alimentación antes de proceder a su reparación.

▲ ADVERTENCIA PRECAUCIÓN Dispositivo de funcionamiento automático: a fin de reducir el riesgo de lesiones, desconéctelo de la fuente de alimentación antes de proceder a su reparación.

▲ ADVERTENCIA A fin de reducir el riesgo de incendio o descargas eléctricas, no use este aparato con dispositivos de control de velocidad de estado sólido.

ADVERTENCIA A fin de reducir el riesgo de descargas eléctricas y lesiones, no use este aparato en una ventana.

STANLEY®

NUNCA DEJE UN VENTILADOR DESATENDIDO MIENTRAS ESTÁ EN FUNCIONAMIENTO O CONECTADO A UNA FUENTE DE ALIMENTACIÓN

Información de seguridad

ADVERTENCIA A fin de reducir el riesgo de descargas eléctricas, no exponga el aparato al agua ni la lluvia. Esta unidad ha sido diseñada exclusivamente para uso en interiores.

ADVERTENCIA No utilice ningún ventilador que presente daños en el cable o el enchufe. Deseche el ventilador o devuélvalo al servicio técnico autorizado para que sea comprobado o reparado. No tienda el cable bajo alfombras/moquetas. No cubra el cable con alfombras de ningún tipo u otras cubiertas similares. No tienda el cable bajo muebles o electrodomésticos. Sitúe el cable lejos de las zonas de tránsito de forma que no sea posible tropezar con él.

▲ ADVERTENCIA El trabajo de instalación y tendido de cables eléctricos debe ser llevado a cabo por personal cualificado de acuerdo con las normativas y regulaciones vigentes.

ADVERTENCIA Al reparar o reemplazar un componente para el que sea necesario desmontar o desconectar un dispositivo de seguridad, dicho dispositivo de seguridad deberá volver a montarse o conectarse tal y como se hallaba originalmente antes de usar este ventilador.

ADVERTENCIA Use este ventilador únicamente de acuerdo con las indicaciones del fabricante.

• Antes de usar el ventilador, compruebe que no presenta piezas sueltas o dañadas. Examine el cable de alimentación y verifique que no se observan daños. No use el ventilador si alguna pieza falta o está dañada. No use el ventilador sin las protecciones de seguridad instaladas.
• Use el aparato únicamente con una corriente de 220-240 voltios a 50 Hz (ciclos) en un circuito mínimo de 15 amperios.
• Si usa un cable alargador, asegúrese de que sea del tamaño (amperaje) adecuado, tiene certificación UL y cuenta con un conector que puede aceptar el enchufe de tres clavijas con tierra del cable de alimentación del ventilador. Mantenga siempre el cable de alimentación y los cables alargadores alejados del calor, el aceite y los bordes afilados. Examine los cables con regularidad y cámbielos si presentan daños.

Instalación y montaje

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

- Coloque el ventilador en el suelo en una posición segura y, a continuación, conéctelo a una fuente de alimentación aprobada.

ST-36D-E / ST-42-BDF-E

1. Deslice el eje de las ruedas a través del bastidor de soporte de las ruedas.
2. Deslice una (1) rueda en cada uno de los lados del eje.
3. Afiance las ruedas con un (1) pasador de chaveta.
4. Coloque el ventilador en el suelo en una posición segura y, a continuación, conéctelo a una fuente de alimentación aprobada.

VENTILADOR DE PIE DE 76 CM: ST-30P-E

Instalación y montaje

Herramientas necesarias:

Alicates

Destornillador de estrella

Llave inglesa de 10 mm o llave ajustable

Llave hexagonal

Piezas incluidas en la caja:

(1) Base
(1) Protección delantera
(1) Protección trasera
(1) Conjunto del motor
(1) Conjunto de aspas del ventilador
(1) Collarín de cierre
(1) Poste de soporte superior
(1) Poste de soporte inferior
(1) Tuerca (M12) y arandela
(1) Perno pivotante (M12*40)
(9) Tornillos con brida
(1) Muelle de soporte

Tuerca Conjunto del motor Perno pivotante Poste de soporte superior

Figura 1: Sujeción del motor al conjunto de soporte del motor

Protección trasera Motor

Figura 2: Sujeción de la protección trasera al motor

1. Coloque la base en el suelo nivelado
2. Coloque el muelle de soporte y el asiento del muelle dentro de la parte inferior del poste de soporte, e instale el poste de soporte en la base. Compruebe que los orificios están alineados.
3. Asegúrelo firmemente con (5) tornillos con brida utilizando el destornillador de estrella/la llave inglesa.
4. Coloque la cubierta de la base.
5. Afloje el tornillo del collarín de cierre utilizando el asa ajustable. Extraiga lentamente el poste de soporte superior para ajustar la altura del ventilador. Vuelva a afianzar con el asa ajustable.
6. Afloje el tornillo prisionero del soporte del motor. Monte el conjunto del motor en el conector del poste de soporte superior. Compruebe que los orificios están alineados.
7. Afiance el conjunto del motor con el perno pivotante (M12*40), la tuerca (M12) y la arandela (véase la Fig. 1). Afiance el perno firmemente con la llave inglesa. Afiance el tornillo prisionero.
8. Deslice la protección trasera en el conjunto del motor y afiáncela con (4) tornillos con brida (véase la Fig. 2). Ajuste los tornillos firmemente utilizando el destornillador de estrella/la llave inglesa.
9. Afloje el tornillo de la parte posterior del conjunto de aspas del ventilador con una llave Allen (llave hexagonal). Deslice el conjunto de aspas del ventilador en el eje del motor. Vuelva a afianzar el tornillo del conjunto de aspas del ventilador.
10. Sujete la protección delantera a la protección trasera y asegúrela con las fijaciones de la protección delantera.

PRECAUCIÓN

¡NO lleve el tornillo de las aspas

del ventilador más allá de la mues-

ca del eje! Si lo hace, las aspas no girarán correcta mente y podrían dañar el ventilador. Asegúrese de que el eje del ventilador está alineado con la parte frontal del conjunto de aspas del ventilador.

NOTA: Este modelo NO PUEDE montarse en una pared

Requisitos de información para ventiladores eléctricos

Identificador(es) del modelo: ST-12F-E

Descripción	Símbolo	Valor	Unidad
Caudal máximo del aire	F	33,49	m^3/min
Entrada de potencia del ventilador	P	44,3	W
Valor de servicio	SV	0,76	(m^3/min)/W
Consumo de electricidad en modo de espera	P_SB	0,00 W
Consumo de electricidad estacional	Q	14,2	kWh/a
Nivel de potencia acústica del ventilador	L_WA	57,2	dB(A)
Velocidad máxima del aire	c	3,08	m/s
Norma de medición del valor de servicio	REGULACIÓN DE LA COMISIÓN (UE)Núm. 206/2012 y (UE) 2016/2282
Información de contacto	Nombre y dirección del fabricante o de su representante autorizadoObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Identificador(es) del modelo: ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Descripción	Símbolo	Valor	Unidad
Caudal máximo del aire	F	49,74	m^3/min
Entrada de potencia del ventilador	P	109,8	W
Valor de servicio	SV	0,45	(m^3/min)/W
Consumo de electricidad en modo de espera	P_SB	0,00	W
Consumo de electricidad estacional	Q	35,1	kWh/a
Nivel de potencia acústica del ventilador	L_WA	67,8	dB(A)
Velocidad máxima del aire	c	2,36	m/s
Norma de medición del valor de servicio	REGULACIÓN DE LA COMISIÓN (UE)Núm. 206/2012 y (UE) 2016/2282
Información de contacto	Nombre y dirección del fabricante o de su representante autorizadoObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Requisitos de información para ventiladores eléctricos

Identificador(es) del modelo: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Descripción	Símbolo	Valor	Unidad
Caudal máximo del aire F 176,4 m			^3 /min
Entrada de potencia del ventilador P 108,1 W
Valor de servicio	SV	1,63	( m^3 /min)/W
Consumo de electricidad en modo de espera	P_SB 0,00 W
Consumo de electricidad estacional	Q	34,6	kWh/a
Nivel de potencia acústica del ventilador	L_WA	82	dB(A)
Velocidad máxima del aire	c	1,88	m/s
Norma de medición del valor de servicio	REGULACIÓN DE LA COMISIÓN (UE) Núm. 206/2012 y (UE) 2016/2282
Información de contacto	Nombre y dirección del fabricante o de su representante autorizadoObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Identificador(es) del modelo: ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Descripción	Símbolo	Valor	Unidad
Caudal máximo del aire F 143,7 m			^3 /min
Entrada de potencia del ventilador P 118,3 W
Valor de servicio	SV	1,21	( m^3 /min)/W
Consumo de electricidad en modo de espera	P_SB 0,00 W
Consumo de electricidad estacional	Q	37,9	kWh/a
Nivel de potencia acústica del ventilador	L_WA	83,4	dB(A)
Velocidad máxima del aire	c	1,49	m/s
Norma de medición del valor de servicio	REGULACIÓN DE LA COMISIÓN (UE)Núm. 206/2012 y (UE) 2016/2282
Información de contacto	Nombre y dirección del fabricante o de su representante autorizadoObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium
