ST12FE - Wentylator STANLEY - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator podłogowy
Marka	STANLEY
Model	ST12FE
Średnica łopatek	30,5 cm
Zasilanie	220-240 V ~ 50 Hz
Moc pobierana	44,3 W
Maksymalny przepływ powietrza	33,49 m³/min
Maksymalna prędkość powietrza	3,08 m/s
Poziom mocy akustycznej	57,2 dB(A)
Sezonowe zużycie energii elektrycznej	14,2 kWh/rok
Wartość serwisowa	0,76 (m³/min)/W
Pobór mocy w trybie czuwania	0,00 W
Zastosowanie	Tylko do użytku wewnętrznego
Liczba prędkości	3 (szacunkowo)
Rodzaj sterowania	Ręczne (przełącznik)
Materiał łopatek	Plastik (szacunkowo)
Osłona ochronna	Metal (szacunkowo)
Bezpieczeństwo	Nie używać, jeśli przewód jest uszkodzony, nie wystawiać na działanie wody, nie używać z regulatorem prędkości
Konserwacja	Odłączyć przed czyszczeniem, czyścić wilgotną szmatką
Serwis posprzedażny	Skontaktuj się z autoryzowanym centrum serwisowym w celu naprawy

Często zadawane pytania - ST12FE STANLEY

Jak zmontować wentylator ST12FE ?

Model ST12FE to wentylator podłogowy. Wystarczy postawić go na płaskiej powierzchni i podłączyć do zasilania. Nie jest wymagany montaż. W przypadku modeli stojących, takich jak ST30P-E, zapoznaj się z instrukcją.

Jak wyczyścić wentylator ?

Przed czyszczeniem zawsze odłącz urządzenie. Użyj wilgotnej szmatki do czyszczenia łopatek i osłony. Nigdy nie zanurzaj wentylatora w wodzie ani nie używaj ściernych środków czyszczących.

Czy mogę użyć przedłużacza ?

Tak, ale używaj tylko zatwierdzonego przedłużacza o odpowiednim rozmiarze (wystarczająca obciążalność prądowa) i wyposażonego w uziemienie. Trzymaj przewód z dala od źródeł ciepła, oleju i ostrych krawędzi.

Co zrobić, jeśli wentylator nie uruchamia się ?

Sprawdź, czy przewód jest prawidłowo podłączony i czy gniazdko działa. Jeśli problem nadal występuje, sprawdź przewód pod kątem uszkodzeń. Nigdy nie używaj urządzenia, jeśli przewód jest uszkodzony; skontaktuj się z autoryzowanym serwisem.

Czy wentylator jest głośny ?

Poziom hałasu ST12FE wynosi 57,2 dB(A), co odpowiada umiarkowanemu hałasowi porównywalnemu do normalnej rozmowy. Jest zaprojektowany do cichej pracy.

Czy mogę używać tego wentylatora na zewnątrz ?

Nie, ten wentylator jest przeznaczony tylko do użytku wewnętrznego. Nie wystawiaj go na deszcz ani wilgoć, aby uniknąć ryzyka porażenia prądem.

Jak wyregulować wysokość wentylatora ?

Model ST12FE to stały wentylator podłogowy bez regulacji wysokości. Aby regulować wysokość, wybierz model stojący, taki jak ST30P-E.

Jakie są podstawowe środki ostrożności ?

Nigdy nie zostawiaj wentylatora bez nadzoru podczas pracy. Nie używaj go z półprzewodnikowym regulatorem prędkości. Trzymaj przewód z dala od miejsc przejścia. Odłączaj go przed jakąkolwiek konserwacją.

Czy wentylator zużywa prąd w trybie czuwania ?

Nie, pobór mocy w trybie czuwania wynosi 0,00 W. Możesz go zostawić podłączonego bez obaw, ale zaleca się odłączanie go, gdy nie jest używany dla optymalnego bezpieczeństwa.

Gdzie mogę znaleźć części zamienne ?

Skontaktuj się z autoryzowanym centrum serwisowym STANLEY lub sprzedawcą. Dane kontaktowe znajdują się w instrukcji. Używaj tylko oryginalnych części.

INSTRUKCJA OBSŁUGI ST12FE STANLEY

Informacje dotyczące bezpieczeństwa

WAŻNE: PRZED MONTAŻEM, PRZEGLĄDEM LUB UŻYTKOWANIEM TEGO WENTYLATORA NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z WSZYSTKIMI INSTRUKCJAMI. NIEDOSTOSOWANIE SIĘ DO TYCH INSTRUKCJI MOŻE POWODOWAĆ POWAŻNE URAZY CIAŁA I/LUB SZKODY MATERIALNE.

PRZESTROGA

Tylko do ogólnych zastosowań wentylacyjnych. Nie używać do wydmuchu niebezpiecznych lub wybuchowych materiałów i oparów. Nigdy nie używać wentylatora w pomieszczeniach, w których znajdują się takie produkty jak benzyna, rozpuszczalniki, rozcieńczalniki, cząsteczki kurzu, lotne substancje łatwopalne lub jakiekolwiek nieznane substancje chemiczne.

▲ OSTROŻNIE

Wentylatorów nie wolno używać w przypadku uszkodzenia przewodu lub wtyczki.

Wentylator należy zutylizować lub przekazać do autoryzowanego serwisu celem sprawdzenia i/lub naprawy.

Nie układać przewodu pod dywanami.

Nie przykrywać przewodu dywanikami, chodnikami ani podobnymi nakryciami.

Nie układać przewodu pod meblami lub jakimikolwiek urządzeniami.

Poprowadzić przewód poza uczęszczanymi miejscami, aby uniknąć ryzyka potknięcia się.

W celu ograniczenia ryzyka porażenia prądem elektrycznym nie wystawiać na działanie wody/deszczu ani wilgoci.

▲ PRZESTROGA

Aby ograniczyć ryzyko pożaru oraz zapewnić prawidłowy nadmuch powietrza, należy go kierować na zewnątrz.

Nie należy kierować strumienia wydmuchiwanego powietrza do przestrzeni wewnątrz ścian lub sufitów ani też do poddaszy, pustek podpodłogowych bądź garaży.

▲ OSTROŻNIE

WENTYLATOR NIE JEST ZABAWKA! W CELU OGRANICZENIA RYZYKA OBRAŻEN CIAŁA I PORAŻENIA PRĄDEM ELEKTRYCZNYM NIE NALEŻY BAWIĆ SIĘ WENTYLATOREM; NALEŻY GO UMIESZCZAĆ POZA ZASIEGIEM MAŁYCH DZIECI.

⚠ OSTROŻNIE

Aby uniknąć porażenia prądem elektrycznym podczas działania urządzenia, nie należy dopuszczać do kontaktu wentylatora z innymi uziemionymi przedmiotami, jak np. z rurami, kaloryferami itp.

⚠ OSTROŻNIE

Podczas przeprowadzania przeglądów bądź konserwacji urządzenia istnieje ryzyko pożaru, porażenia prądem elektrycznym lub urazów ciała. Przed rozpoczęciem konserwacji należy odłączyć wentylator od źródła zasilania (wyłączyć z sieci).

⚠ OSTROŻNIE

PRZESTROGA: Urządzenie działające automatycznie. Aby ograniczyć ryzyko urazów ciała, przed rozpoczęciem konserwacji urządzenie należy odłączyć od ej.

⚠ OSTROŻNIE

Aby ograniczyć ryzyko pożaru lub porażenia prądem elektrycznym, nie należy używać żadnych regulatorów prędkości obrotowej wykorzystujących elementy półprzewodnikowe.

⚠ OSTROŻNIE

W celu ograniczenia ryzyka porażenia prądem elektrycznym i urazów ciała urządzenia nie należy używać w oknach.

Informacje dotyczące bezpieczeństwa

▲ OSTROŻNIE	W celu ograniczenia ryzyka porażenia prądem elektrycznym urządzenia nie należy wystawiać na działanie wody lub deszczu. Urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach zamkniętych.
▲ OSTROŻNIE	Wentylatorów nie wolno używać w przypadku uszkodzenia przewodu lub wtyczki. Wentylator należy zutylizować lub przekazać do autoryzowanego serwisu celem sprawdzenia i/lub naprawy. Nie układać przewodu pod dywanami. Nie przykrywać przewodu dywanikami, chodnikami ani podobnymi nakryciami. Nie układać przewodu pod meblami lub jakimikolwiek urządzeniami. Poprowadzić przewód poza uczęszczanymi miejscami, aby uniknąć niebezpieczeństwa potknięcia.
▲ OSTROŻNIE	Prace montażowe oraz związane z instalacją elektryczną muszą być wykonywane przez wykwalifikowany personel zgodnie z wszystkimi obowiązującymi przepisami.
▲ OSTROŻNIE	W przypadku przeglądów i wymiany części, które wymagają usunięcia lub odłączenia urządzenia zabezpieczającego, przed użytkowaniem wentylatora urządzenie zabezpieczające należy ponownie zainstalować w taki sam sposób jak wcześniej.
▲ OSTROŻNIE	Wentylator należy użytkować wyłącznie w sposób przewidziany przez producenta.

• Przed użyciem zawsze należy skontrolować wentylator pod kątem poluzowanych lub uszkodzonych części. Należy skontrolować, czy przewód zasilający nie jest uszkodzony. Nigdy nie należy używać wentylatora w przypadku uszkodzenia lub braku jakiejkolwiek części. Nigdy nie należy używać wentylatora bez zamontowanych osłon zabezpieczających.
• Zasilać wyłącznie prądem o napięciu 220-240 V i częstotliwości 50 Hz z co najmniej 15 A bezpiecznikiem.
• Można używać wyłącznie z przedłużaczami o odpowiednich parametrach (wartości znamionowej natężenia), które posiadają certyfikat UL i gniazdko odpowiednie dla wtyczki z trzema bolcami przewodu zasilającego wentylatora. Przewód zasilający i przedłużacze zawsze muszą znajdować się z dala od źródeł ciepła, olejów i ostrych krawędzi. Przewody należy okresowo kontrolować i w razie uszkodzenia wymieniać.

Instalacja i montaż ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

- Umieścić wentylator na równym podłożu w bezpiecznej, odpowiedniej pozycji, a następnie podłączyć go do atestowanego źródła zasilania.

ST-36D-E / ST-42-BDF-E

1. Wsunąć oś koła przez ramę wspornika.
2. Wsunąć jedno (1) koło od dowolnej strony na oś.
3. Zabezpieczyć koło jedną (1) zawleczką.
4. Umieścić wentylator na równym podłożu w bezpiecznej, odpowiedniej pozycji, a następnie podłączyć go do atestowanego źródła zasilania.

WENTYLATOR STOJACY (76 CM): ST-30P-E

Instalacja i montaż

Niezbedne narzędzia:

Kombinerki

Wkrętak krzyżakowy

Klucz 10 mm lub klucz nastawny

Klucz sześciokątny

Komponenty w zestawie:

(1) podstawa
(1) przednia osłona
(1) tylna osłona
(1) zespół silnika
(1) zespół łopatki wentylatora
(1) pierścień blokujący
(1) górny słupek podstawy
(1) dolny słupek podstawy
(1) nakrętka (M12) i podkładka
(1) śruba obrotowa (M12*40)
(9) śruby kołnierzowe
(1) sprężyna podpierająca

zespół silnika nakrętka śruba obrotowa górny słupek podstawy

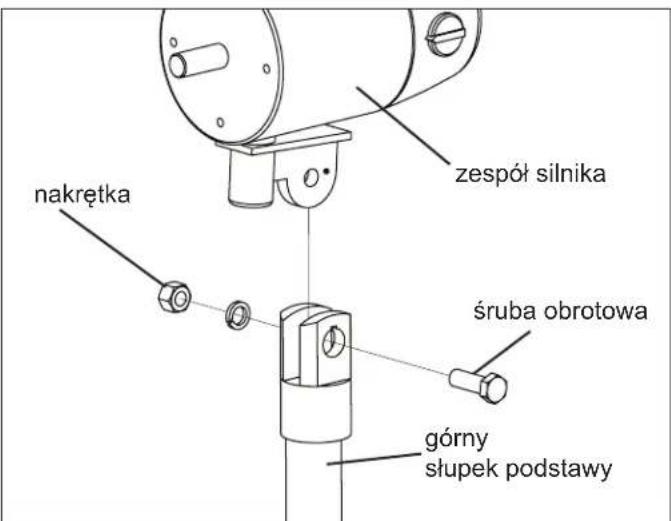

Rysunek 1: Mocowanie silnika do zespołu podpierającego silnik

tylna osłona silnik

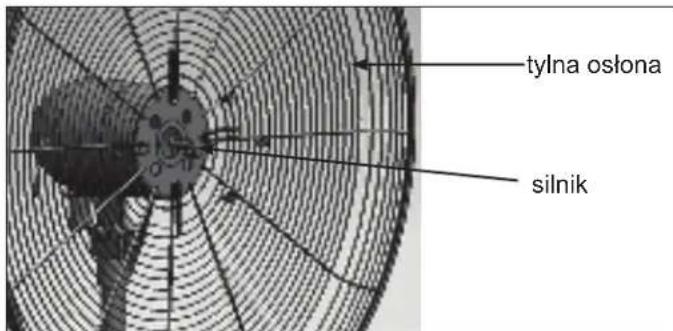

Rysunek 2: Mocowanie tylnej osłony do silnika

1. Ustawić podstawę na równym podłożu.
2. Wsunąć sprężynę podpierającą i gniazdo sprężyny do wnętrza dolnej części słupka podstawy i przymocować słupek podstawy do podstawy. Upewnić się, że otwory są wyrównane.
3. Dokręcić za pomocą śrub kołnierzowych (5), korzystając z klucza / wkrętaka krzyżakowego.
4. Ułożyć na podłożu pokrywę podstawy.
5. Używając klucza nastawnego, poluzować śrubę pierścienia blokującego. Wyciągnąć powoli górny słupek podstawy w celu wyregulowania wysokości wentylatora. Dokręcić ponownie za pomocą klucza nastawnego.
6. Poluzować śruby ustalające na wsporniku silnika. Przymocować zespół silnika do złącza na górnym słupku podstawy. Upewnić się, że otwory są wyrównane.
7. Zabezpieczyć zespół silnika za pomocą śruby obrotowej (M12*40), nakrętki (M12) i podkładki (patrz rys. 1). Dokładnie dokręcić śrubę za pomocą klucza. Dokręcić śruby ustalające.
8. Nasunąć tylną osłonę na zespół silnika i zabezpieczyć za pomocą śrub kołnierzowych (4) (patrz rys. 2). Dokładnie dokręcić śruby, korzystając z klucza / wkrętaka krzyżakowego.
9. Poluzować śruby w tylnej części zespołu łopatki wentylatora za pomocą klucza sześciokątnego. Nasunąć zespół łopatki wentylatora na wał silnika. Ponownie dokręcić śrubę na zespole łopatki wentylatora.
10. Przymocować przednią osłone do tylnej osłony i zabezpieczyć ją łącznikami zlokalizowanymi na przedniej osłonie.

▲ OSTROŻNIE

ZABRANIA SIE przesuwania śruby łopatki wirnika poza szczelinę

na wale! Takie działanie skutkuje nieprawidłowym obrotem wentylatora i może go uszkodzić! Należy się upewnić, że wał wentylatora znajduje się na tej samej płaszczyźnie, co zespół łopatek wentylatora.

UWAGA: Ten model NIE MOŻE być mocowany do ściany.

Wymogi w zakresie informacji dotyczących wentylatorów elektrycznych

Identyfikatory modeli: ST-12F-E

Opis	Oznaczenie	Wartość	Jednostka
Maksymalne natężenie przepływu powietrza	F	33,49	m^3/min
Moc wejściowa	P 44,3 W
Wartość eksploatacyjna	SV	0,76	(m^3/min)/W
Zużycie mocy w trybie czuwania	P_SB	0,00	W
Sezonowy pobór mocy	Q	14,2	kWh/a
Poziom mocy akustycznej wentylatora	L_WA	57,2	dB(A)
Maksymalna prędkość przepływu powietrza	c	3,08	m/s
Norma dla pomiaru wartości eksploatacyjnej	ROZPORZĄDZENIE KOMISJI (UE)Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres producenta lub jego upoważnionego przedstawiciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Identyfikatory modeli: ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Opis	Oznaczenie	Wartość	Jednostka
Maksymalne natężenie przepływu powietrza	F	49,74	m^3/min
Moc wejściowa	P	109,8	W
Wartość eksploatacyjna	SV	0,45	(m^3/min)/W
Zużycie mocy w trybie czuwania	P_SB	0,00 W
Sezonowy pobór mocy	Q	35,1	kWh/a
Poziom mocy akustycznej wentylatora	L_WA	67,8	dB(A)
Maksymalna prędkość przepływu powietrza	c	2,36	m/s
Norma dla pomiaru wartości eksploatacyjnej	ROZPORZĄDZENIE KOMISJI (UE) Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres producenta lub jego upoważnionego przedstawiciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Wymogi w zakresie informacji dotyczących wentylatorów elektrycznych

Identyfikatory modeli: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Opis	Oznaczenie	Wartość	Jednostka
Maksymalne natężenie przepływu powietrza	F	176,4	m^3/min
Moc wejściowa	P	108,1 W
Wartość eksploatacyjna	SV	1,63	(m^3/min)/W
Zużycie mocy w trybie czuwania P	SB	0,00 W
Sezonowy pobór mocy	Q	34,6	kWh/a
Poziom mocy akustycznej wentylatora	LWA 82	dB(A)
Maksymalna prędkość przepływu powietrza	c	1,88	m/s
Norma dla pomiaru wartości eksploatacyjnej	ROZPORZĄDZENIE KOMISJI (UE)Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres producenta lub jego upoważnionegoprzedstawiciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels,Belgium

Identyfikatory modeli: ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Opis	Oznaczenie	Wartość	Jednostka
Maksymalne natężenie przepływu powietrza	F	143,7	m^3/min
Moc wejściowa	P	118,3	W
Wartość eksploatacyjna	SV	1,21	(m^3/min)/W
Zużycie mocy w trybie czuwania	P_SB	0,00	W
Sezonowy pobór mocy	Q	37,9	kWh/a
Poziom mocy akustycznej wentylatora	L_WA	83,4	dB(A)
Maksymalna prędkość przepływu powietrza	c	1,49	m/s
Norma dla pomiaru wartości eksploatacyjnej	ROZPORZĄDZENIE KOMISJI (UE)Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres producenta lub jego upoważnionegoprzedstawiciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels,Belgium
