ST42BDFE - Wentylator STANLEY - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator bębnowy 107 cm
Marka	Stanley
Model	ST42BDFE
Wymiary	Średnica kratki: 107 cm; Wysokość na stojaku: ok. 130 cm
Waga	Ok. 12 kg
Zasilanie	220-240 V, 50 Hz, obwód minimum 15 A
Pobór mocy	120 W (szacunkowo)
Maksymalny przepływ powietrza	Ok. 150 m³/min (szacunkowo)
Poziom hałasu	Ok. 83 dB(A) (szacunkowo)
Prędkość powietrza	Do 1,5 m/s (szacunkowo)
Główne funkcje	Wentylacja śmigłowa, regulowany kąt nachylenia, wiele prędkości (w zależności od modelu), regulowana wysokość stojaka teleskopowego, kółka do przenoszenia
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem. Czyścić kratki i łopatki wilgotną szmatką. Nie używać rozpuszczalników. Regularnie sprawdzać stan przewodu zasilającego.
Bezpieczeństwo	Używać tylko w pomieszczeniach. Nie narażać na kontakt z wodą. Nie używać z regulatorami prędkości półprzewodnikowymi. Nie pozwalać dzieciom bawić się urządzeniem. Instalować na płaskiej i stabilnej powierzchni.
Pièces détachées et réparabilité	W przypadku napraw skontaktować się z autoryzowanym centrum serwisowym. Oryginalne części są dostępne u producenta lub jego przedstawicieli.
Informacje ogólne	Gwarancja i serwis posprzedażowy zapewnione przez Stanley i jego partnerów. Lista kontaktów na końcu instrukcji. Szacowane roczne zużycie energii: 38 kWh/rok.

Często zadawane pytania - ST42BDFE STANLEY

Jak złożyć wentylator ST42BDFE?

Postępuj zgodnie z instrukcją: przymocuj podstawę do stojaka, włóż sprężynę i gniazdo, zamontuj pręty, przymocuj silnik za pomocą osi i nakrętki, zainstaluj tylną kratkę, łopatki, a następnie przednią kratkę. Użyj dostarczonych narzędzi: klucz 10 mm, wkrętak krzyżakowy i klucz imbusowy.

Jaka jest moc elektryczna wentylatora ST42BDFE?

Pobór mocy szacuje się na 120 W (porównywalny model). Wymagane zasilanie: 220-240 V, 50 Hz, na obwodzie co najmniej 15 A.

Czy mogę używać tego wentylatora na zewnątrz?

Nie, ten wentylator jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Nie narażaj go na kontakt z wodą, deszczem ani wilgocią.

Jak wyczyścić wentylator?

Zawsze odłączaj urządzenie przed czyszczeniem. Użyj miękkiej, wilgotnej szmatki do wycierania kratek i łopatek. Nigdy nie używaj rozpuszczalników ani środków ściernych.

Wentylator hałasuje, czy to normalne?

Poziom hałasu wynosi ok. 83 dB(A) (szacunkowo). Jeśli hałas staje się nienormalny (skrzypienie, stukanie), sprawdź, czy wszystkie części są dobrze zamocowane i czy łopatki nie dotykają kratki.

Czy mogę regulować wysokość wentylatora?

Tak, poluzuj obejmę blokującą na pręcie, wyreguluj wysokość, ciągnąc górny pręt, a następnie mocno dokręć.

Jak skierować przepływ powietrza?

Poluzuj śrubę regulacyjną na wsporniku silnika, pochyl silnik pod żądanym kątem, a następnie dokręć śrubę.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nigdy nie używaj wentylatora z uszkodzonym przewodem lub wtyczką. Oddaj urządzenie do autoryzowanego centrum serwisowego w celu naprawy lub wymiany.

Czy mogę użyć przedłużacza?

Tak, ale używaj wyłącznie zatwierdzonego przedłużacza o odpowiednim przekroju, z uziemieniem (3 bolce). Nie prowadź przewodu pod dywanem ani meblem.

Gdzie znaleźć części zamienne?

Skontaktuj się z serwisem Stanley lub autoryzowanym centrum. Dane kontaktowe znajdują się w instrukcji (strona serwisowa). Używaj wyłącznie oryginalnych części.

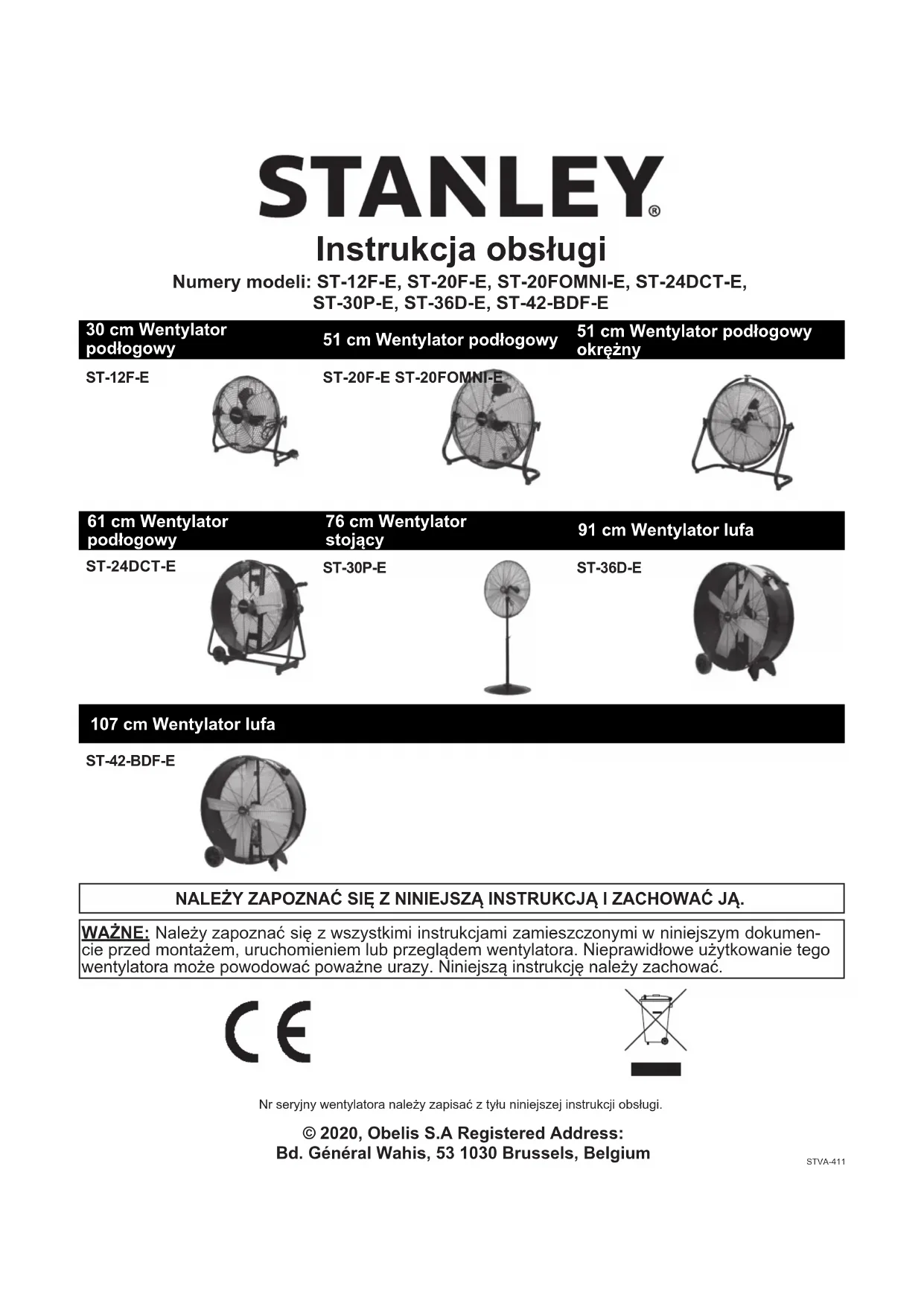

INSTRUKCJA OBSŁUGI ST42BDFE STANLEY

30 cm Wentylator podłogowy		51 cm Wentylator podłogowy	51 cm Wentylator podłogowy okreżny
ST-12F-E		ST-20F-E ST-20I
61 cm Wentylator podłogowy		76 cm Wentylator stojący	91 cm Wentylator lufa
ST-24DCT-E		ST-30P-E	ST-36D-E

107 cm Wentylator lufa

ST-42-BDF-E

WAŻNE: Należy zapoznać się z wszystkimi instrukcjami zamieszczonymi w niniejszym dokumencie przed montażem, uruchomieniem lub przeglądem wentylatora. Nieprawidłowe użytkowanie tego wentylatora może powodować poważne urazy. Niniejszą instrukcję należy zachować.

CE

Nr seryjny wentylatora należy zapisać z tyłu niniejszej instrukcji obsługi.

© 2020, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Informacje dotyczące bezpieczeństwa

WAŻNE: PRZED MONTAŻEM, PRZEGLĄDEM LUB UŻYTKOWANIEM TEGO WENTYLATORA NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z WSZYSTKIMI INSTRUKCJAMI. NIEDOSTOSOWANIE SIĘ DO TYCH INSTRUKCJI MOŻE POWODOWAĆ POWAŻNE URAZY CIAŁA I/LUB SZKODY MATERIALNE.

PRZESTROGA

Tylko do ogólnych zastosowań wentylacyjnych. Nie używać do wydmuchu niebezpiecznych lub wybuchowych materiałów i oparów. Nigdy nie używać wentylatora w pomieszczeniach, w których znajdują się takie produkty jak benzyna, rozpuszczalniki, rozcieńczalniki, cząsteczki kurzu, lotne substancje łatwopalne lub jakiekolwiek nieznane substancje chemiczne.

▲ OSTROŻNIE

Wentylatorów nie wolno używać w przypadku uszkodzenia przewodu lub wtyczki.

Wentylator należy zutylizować lub przekazać do autoryzowanego serwisu celem sprawdzenia i/lub naprawy.

Nie układać przewodu pod dywanami.

Nie przykrywać przewodu dywanikami, chodnikami ani podobnymi nakryciami.

Nie układać przewodu pod meblami lub jakimikolwiek urządzeniami.

Poprowadzić przewód poza uczęszczanymi miejscami, aby uniknąć ryzyka potknięcia się.

W celu ograniczenia ryzyka porażenia prądem elektrycznym nie wystawiać na działanie wody/deszczu ani wilgoci.

▲ PRZESTROGA

Aby ograniczyć ryzyko pożaru oraz zapewnić prawidłowy nadmuch powietrza, należy go kierować na zewnątrz.

Nie należy kierować strumienia wydmuchiwanego powietrza do przestrzeni wewnątrz ścian lub sufitów ani też do poddaszy, pustek podpodłogowych bądź garaży.

▲ OSTROŻNIE

WENTYLATOR NIE JEST ZABAWKA! W CELU OGRANICZENIA RYZYKA OBRAŻEN CIAŁA I PORAŻENIA PRĄDEM ELEKTRYCZNYM NIE NALEŻY BAWIĆ SIĘ WENTYLATOREM; NALEŻY GO UMIESZCZAĆ POZA ZASIEGIEM MAŁYCH DZIECI.

⚠ OSTROŻNIE

Aby uniknąć porażenia prądem elektrycznym podczas działania urządzenia, nie należy dopuszczac do kontaktu wentylatora z innymi uziemionymi przedmiotami, jak np. z rurami, kaloryferami itp.

⚠ OSTROŻNIE

Podczas przeprowadzania przeglądów bądź konserwacji urządzenia istnieje ryzyko pożaru, porażenia prądem elektrycznym lub urazów ciała. Przed rozpoczęciem konserwacji należy odłączyć wentylator od źródła zasilania (wyłączyć z sieci).

⚠ OSTROŻNIE

PRZESTROGA: Urządzenie działające automatycznie. Aby ograniczyć ryzyko urazów ciała, przed rozpoczęciem konserwacji urządzenie należy odłączyć od ej.

⚠ OSTROŻNIE

Aby ograniczyć ryzyko pożaru lub porażenia prądem elektrycznym, nie należy używać żadnych regulatorów prędkości obrotowej wykorzystujących elementy półprzewodnikowe.

⚠ OSTROŻNIE

W celu ograniczenia ryzyka porażenia prądem elektrycznym i urazów ciała urządzenia nie należy używać w oknach.

Informacje dotyczące bezpieczeństwa

▲ OSTROŻNIE	W celu ograniczenia ryzyka porażenia prądem elektrycznym urządzenia nie należy wystawiać na działanie wody lub deszczu. Urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach zamkniętych.
▲ OSTROŻNIE	Wentylatorów nie wolno używać w przypadku uszkodzenia przewodu lub wtyczki. Wentylator należy zutylizować lub przekazać do autoryzowanego serwisu celem sprawdzenia i/lub naprawy. Nie układać przewodu pod dywanami. Nie przykrywać przewodu dywanikami, chodnikami ani podobnymi nakryciami. Nie układać przewodu pod meblami lub jakimikolwiek urządzeniami. Poprowadzić przewód poza uczęszczanymi miejscami, aby uniknąć niebezpieczeństwa potknięcia.
▲ OSTROŻNIE	Prace montażowe oraz związane z instalacją elektryczną muszą być wykonywane przez wykwalifikowany personel zgodnie z wszystkimi obowiązującymi przepisami.
▲ OSTROŻNIE	W przypadku przeglądów i wymiany części, które wymagają usunięcia lub odłączenia urządzenia zabezpieczającego, przed użytkowaniem wentylatora urządzenie zabezpieczające należy ponownie zainstalować w taki sam sposób jak wcześniej.
▲ OSTROŻNIE	Wentylator należy użytkować wyłącznie w sposób przewidziany przez producenta.

• Przed użyciem zawsze należy skontrolować wentylator pod kątem poluzowanych lub uszkodzonych części. Należy skontrolować, czy przewód zasilający nie jest uszkodzony. Nigdy nie należy używać wentylatora w przypadku uszkodzenia lub braku jakiejkolwiek części. Nigdy nie należy używać wentylatora bez zamontowanych osłon zabezpieczających.
• Zasilać wyłącznie prądem o napięciu 220-240 V i częstotliwości 50 Hz z co najmniej 15 A bezpiecznikiem.
• Można używać wyłącznie z przedłużaczami o odpowiednich parametrach (wartości znamionowej natężenia), które posiadają certyfikat UL i gniazdko odpowiednie dla wtyczki z trzema bolcami przewodu zasilającego wentylatora. Przewód zasilający i przedłużacze zawsze muszą znajdować się z dala od źródeł ciepła, olejów i ostrych krawędzi. Przewody należy okresowo kontrolować i w razie uszkodzenia wymieniać.

Instalacja i montaż ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

- Umieścić wentylator na równym podłożu w bezpiecznej, odpowiedniej pozycji, a następnie podłączyć go do atestowanego źródła zasilania.

ST-36D-E / ST-42-BDF-E

1. Wsunąć oś koła przez ramę wspornika.
2. Wsunąć jedno (1) koło od dowolnej strony na oś.
3. Zabezpieczyć koło jedną (1) zawleczką.
4. Umieścić wentylator na równym podłożu w bezpiecznej, odpowiedniej pozycji, a następnie podłączyć go do atestowanego źródła zasilania.

WENTYLATOR STOJACY (76 CM): ST-30P-E

Instalacja i montaż

Niezbedne narzędzia:

Kombinerki

Wkrętak krzyżakowy

Klucz 10 mm lub klucz nastawny

Klucz sześciokątny

Komponenty w zestawie:

(1) podstawa
(1) przednia osłona
(1) tylna osłona
(1) zespół silnika
(1) zespół łopatki wentylatora
(1) pierścień blokujący
(1) górny słupek podstawy
(1) dolny słupek podstawy
(1) nakrętka (M12) i podkładka
(1) śruba obrotowa (M12*40)
(9) śruby kołnierzowe
(1) sprężyna podpierająca

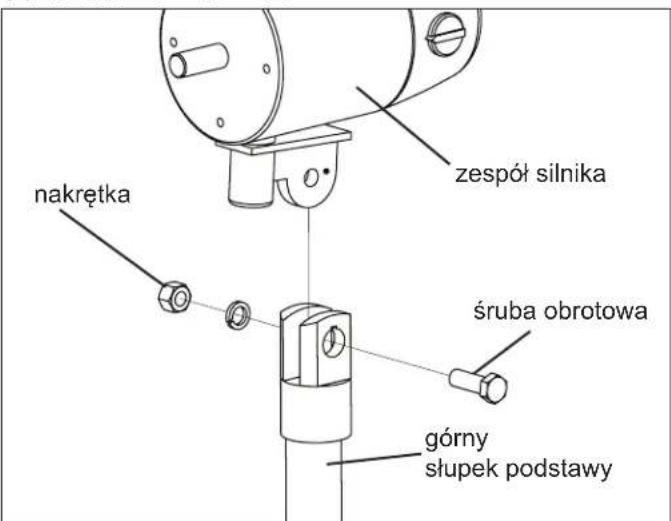

Rysunek 1: Mocowanie silnika do zespołu podpierającego silnik

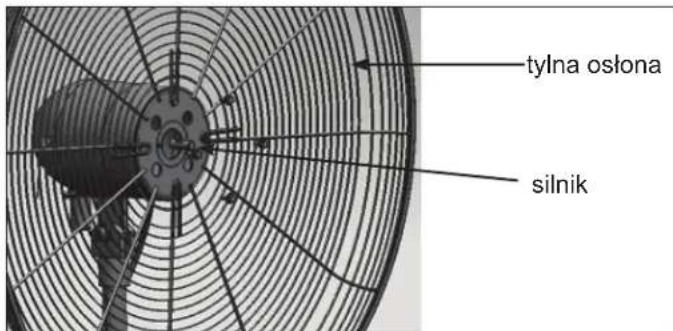

Rysunek 2: Mocowanie tylnej osłony do silnika

1. Ustawić podstawę na równym podłożu.
2. Wsunąć sprężynę podpierającą i gniazdo sprężyny do wnętrza dolnej części słupka podstawy i przymocować słupek podstawy do podstawy. Upewnić się, że otwory są wyrównane.
3. Dokręcić za pomocą śrub kołnierzowych (5), korzystając z klucza / wkrętaka krzyżakowego.
4. Ułożyć na podłożu pokrywę podstawy.
5. Używając klucza nastawnego, poluzować śrubę pierścienia blokującego. Wyciągnąć powoli górny słupek podstawy w celu wyregulowania wysokości wentylatora. Dokręcić ponownie za pomocą klucza nastawnego.
6. Poluzować śruby ustalające na wsporniku silnika. Przymocować zespół silnika do złącza na górnym słupku podstawy. Upewnić się, że otwory są wyrównane.
7. Zabezpieczyć zespół silnika za pomocą śruby obrotowej (M12*40), nakrętki (M12) i podkładki (patrz rys. 1). Dokładnie dokręcić śrubę za pomocą klucza. Dokręcić śruby ustalające.
8. Nasunąć tylną osłonę na zespół silnika i zabezpieczyć za pomocą śrub kołnierzowych (4) (patrz rys. 2). Dokładnie dokręcić śruby, korzystając z klucza / wkrętaka krzyżakowego.
9. Poluzować śruby w tylnej części zespołu łopatki wentylatora za pomocą klucza sześciokątnego. Nasunąć zespół łopatki wentylatora na wał silnika. Ponownie dokręcić śrubę na zespole łopatki wentylatora.
10. Przymocować przednią osłone do tylnej osłony i zabezpieczyć ją łącznikami zlokalizowanymi na przedniej osłonie.

▲ OSTROŻNIE

ZABRANIA SIE przesuwania śruby łopatki wirnika poza szczelinę

na wale! Takie działanie skutkuje nieprawidłowym obrotem wentylatora i może go uszkodzić! Należy się upewnić, że wał wentylatora znajduje się na tej samej płaszczyźnie, co zespół łopatek wentylatora.

UWAGA: Ten model NIE MOŻE być mocowany do ściany.

Wymogi w zakresie informacji dotyczących wentylatorów elektrycznych

Identyfikatory modeli: ST-12F-E

Opis	Oznaczenie	Wartość	Jednostka
Maksymalne natężenie przepływu powietrza	F	33,49	m^3/min
Moc wejściowa	P 44,3 W
Wartość eksploatacyjna	SV	0,76	(m^3/min)/W
Zużycie mocy w trybie czuwania	P_SB	0,00	W
Sezonowy pobór mocy	Q	14,2	kWh/a
Poziom mocy akustycznej wentylatora	L_WA	57,2	dB(A)
Maksymalna prędkość przepływu powietrza	c	3,08	m/s
Norma dla pomiaru wartości eksploatacyjnej	ROZPORZĄDZENIE KOMISJI (UE)Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres producenta lub jego upoważnionego przedstawiciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Identyfikatory modeli: ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Opis	Oznaczenie	Wartość	Jednostka
Maksymalne natężenie przepływu powietrza	F	49,74	m^3/min
Moc wejściowa	P	109,8	W
Wartość eksploatacyjna	SV	0,45	(m^3/min)/W
Zużycie mocy w trybie czuwania	P_SB	0,00 W
Sezonowy pobór mocy	Q	35,1	kWh/a
Poziom mocy akustycznej wentylatora	L_WA	67,8	dB(A)
Maksymalna prędkość przepływu powietrza	c	2,36	m/s
Norma dla pomiaru wartości eksploatacyjnej	ROZPORZĄDZENIE KOMISJI (UE) Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres producenta lub jego upoważnionego przedstawiciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Wymogi w zakresie informacji dotyczących wentylatorów elektrycznych

Identyfikatory modeli: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Opis	Oznaczenie	Wartość	Jednostka
Maksymalne natężenie przepływu powietrza	F	176,4	m^3/min
Moc wejściowa	P	108,1 W
Wartość eksploatacyjna	SV	1,63	(m^3/min)/W
Zużycie mocy w trybie czuwania P	SB	0,00 W
Sezonowy pobór mocy	Q	34,6	kWh/a
Poziom mocy akustycznej wentylatora	LWA 82	dB(A)
Maksymalna prędkość przepływu powietrza	c	1,88	m/s
Norma dla pomiaru wartości eksploatacyjnej	ROZPORZĄDZENIE KOMISJI (UE)Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres producenta lub jego upoważnionegoprzedstawiciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels,Belgium

Identyfikatory modeli: ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Opis	Oznaczenie	Wartość	Jednostka
Maksymalne natężenie przepływu powietrza	F	143,7	m^3/min
Moc wejściowa	P	118,3	W
Wartość eksploatacyjna	SV	1,21	(m^3/min)/W
Zużycie mocy w trybie czuwania	P_SB	0,00	W
Sezonowy pobór mocy	Q	37,9	kWh/a
Poziom mocy akustycznej wentylatora	L_WA	83,4	dB(A)
Maksymalna prędkość przepływu powietrza	c	1,49	m/s
Norma dla pomiaru wartości eksploatacyjnej	ROZPORZĄDZENIE KOMISJI (UE)Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres producenta lub jego upoważnionegoprzedstawiciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels,Belgium
