Type de produit	Ventilateur
Modèle	STANLEY ST42BDFE
Puissance	42 W
Débit d'air	Jusqu'à 300 m³/h
Vitesse de ventilation	3 vitesses réglables
Dimensions	Hauteur : 60 cm, Largeur : 40 cm, Profondeur : 30 cm
Poids	3,5 kg
Niveau sonore	Silencieux (environ 40 dB)
Utilisation	Idéal pour un usage domestique ou professionnel, en intérieur
Maintenance	Nettoyage régulier des grilles et des pales, vérification des câbles électriques
Sécurité	Protection contre la surchauffe, base stable pour éviter les basculements
Garantie	2 ans
Informations supplémentaires	Facile à déplacer grâce à sa légèreté, design moderne

FOIRE AUX QUESTIONS - ST42BDFE STANLEY

Comment puis-je assembler le ventilateur STANLEY ST42BDFE ?

Pour assembler le ventilateur STANLEY ST42BDFE, commencez par fixer la base au mât en utilisant les vis fournies. Ensuite, attachez le moteur au sommet du mât et fixez les pales du ventilateur. Assurez-vous que toutes les vis sont bien serrées.

Le ventilateur ne s'allume pas, que faire ?

Vérifiez d'abord que le ventilateur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur est activé. Si le problème persiste, vérifiez le câble d'alimentation pour des signes de dommages.

Comment nettoyer le ventilateur STANLEY ST42BDFE ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon humide pour essuyer les pales et le boîtier. Pour un nettoyage en profondeur, démontez les pales en suivant les instructions du manuel et nettoyez-les séparément.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement, mais si le bruit est fort ou inhabituel, cela peut indiquer un problème. Vérifiez que les pales sont bien fixées et qu'il n'y a pas d'obstacles. Si le bruit persiste, contactez le service clientèle.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur STANLEY ST42BDFE est conçu pour un usage intérieur. L'utilisation à l'extérieur peut annuler la garantie et endommager l'appareil.

Comment régler la vitesse du ventilateur ?

Le ventilateur STANLEY ST42BDFE est équipé d'un bouton de réglage de la vitesse. Tournez le bouton pour sélectionner la vitesse souhaitée parmi les options disponibles.

Quelles sont les dimensions du ventilateur STANLEY ST42BDFE ?

Les dimensions du ventilateur STANLEY ST42BDFE sont de 40 cm de hauteur et 35 cm de diamètre des pales.

Où puis-je trouver des pièces de rechange pour le ventilateur ?

Les pièces de rechange pour le ventilateur STANLEY ST42BDFE peuvent être commandées auprès du service clientèle de Stanley ou sur le site officiel de la marque.

Le ventilateur a une odeur étrange, que dois-je faire ?

Si vous détectez une odeur étrange, débranchez immédiatement le ventilateur et vérifiez qu'il n'y a pas d'objets bloquant les pales. Si l'odeur persiste après un nettoyage, contactez le service clientèle.

Le ventilateur a-t-il une fonction d'oscillation ?

Oui, le ventilateur STANLEY ST42BDFE est équipé d'une fonction d'oscillation pour une meilleure circulation de l'air. Vous pouvez activer cette fonction à l'aide du bouton dédié.

MODE D'EMPLOI ST42BDFE STANLEY

REPVeuillez noter le numéro de série de votre ventilateur et écrivez-le au dos de ce manuel de l’utilisateur pour référence ultérieure.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

IMPORTANT : Lisez et comprenez toutes les instructions figurant dans ce manuel avant l’assemblage, le démarrage ou l’entretien du ventilateur. L’utilisation inappropriée de ce ventilateur peut entraîner des blessures graves. Conservez ce manuel pour référence ultérieure. Numéros des modèles : ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E,

ST-30P-E, ST-36D-E, ST-42-BDF-E

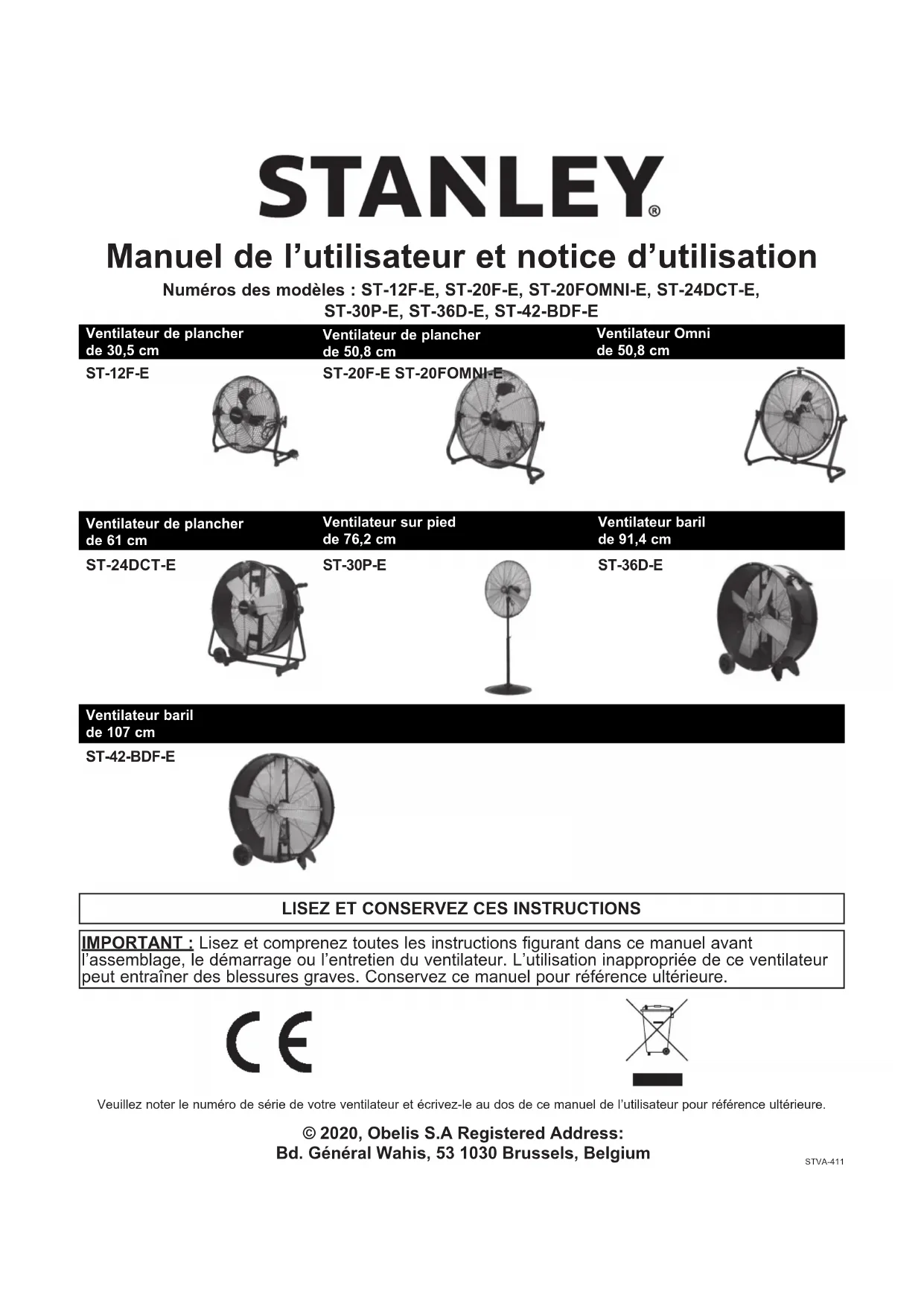

Manuel de l’utilisateur et notice d’utilisation Ventilateur de plancher de 50,8 cm Ventilateur Omni de 50,8 cm Ventilateur sur pied de 76,2 cm © 2020, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium Ventilateur de plancher de 61 cm Ventilateur baril de 91,4 cm STVA-411 ST-12F-E

STANLEY, le logo de STANLEY, le rectangle entaillé et le design d’emballage jaune et noir en diago- nal sont tous des marques de commerce de Stanley Black & Decker, Inc. ou de ses sociétés affiliées. Pour réduire le risque d’incendie et évacuer l’air correctement, assurez-vous que les bouches d’aération donnent sur l’extérieur. L’air usé ne doit pas être évacué dans des espaces situés à l’intérieur des murs ou des plafonds, dans les greniers, les vides sanitaires ou les garages. N’utilisez pas le ventilateur si le cordon ou la prise est endommagé(e). Mettez le ventilateur au rebut ou retournez-le à un centre de service agréé à des fins d’examen et/ ou de réparation. Ne passez pas le cordon d’alimentation sous le revêtement de sol. Ne recouvrez pas le dispositif d’un tapis, d’un tapis de couloir ou d’autres recouvrements semblables. N’acheminez pas le cordon d’alimentation sous les meubles ou les appareils électroménagers. Éloignez le cordon d’alimentation des zones très fréquentées pour éviter tout risque de trébuche- ment. Pour réduire le risque de choc électrique, n’exposez pas l’appareil à l’eau/la pluie et ne l’utilisez pas dans des emplacements humides. IMPORTANT : LISEZ SOIGNEUSEMENT TOUTES LES INSTRUCTIONS AVANT LE MONTAGE, LES RÉPARATIONS OU L’UTILISATION DE CE VENTILATEUR. LE NON-RESPECT DE CES INSTRUCTIONS PEUT ENTRAÎNER DES BLESSURES GRAVES ET/OU DES DOMMAGES MATÉRIELS. Informations relatives à la sécurité IL S’AGIT D’UN VENTILATEUR, PAS D’UN JOUET. AFIN DE RÉDUIRE LE RISQUE DE BLESSURES CORPORELLES ET DE CHOCS ÉLECTRIQUES, NE JOUEZ PAS AVEC LE VENTILATEUR ET PLACEZ-LE HORS DE PORTÉE DES ENFANTS. Pour se protéger contre les chocs électriques lors de l’utilisation, ne laissez pas le ventilateur entrer en contact avec d’autres objets raccordés à la masse tels que des tuyaux, des radiateurs, etc. Risque d’incendie, de chocs électriques ou de blessures lors de l’entretien ou de la maintenance. Débranchez ou déconnectez le ventilateur de l’alimentation électrique avant l’entretien. ATTENTION Dispositif automatique : pour réduire le risque de blessure, débranchez l’appareil avant l’entretien. Pour réduire le risque d’incendie ou de chocs électriques, n’utilisez pas ce ventila- teur avec un dispositif de contrôle de la vitesse à semi-conducteurs. Pour réduire le risque de chocs électriques et de blessures, ne posez pas l’appareil sur une fenêtre. Pour ventilation générale uniquement. N’utilisez pas l’appareil pour évacuer des vapeurs ou des substances dangereuses ou explosives. N’utilisez jamais le ventila- teur dans des zones qui contiennent des produits tels que de l’essence, des solvants, des diluants pour peinture, des particules de poussière, des substances combustibles volatiles ou en suspension ou tout produit chimique inconnu.NE LAISSEZ JAMAIS UN VENTILATEUR SANS

Informations relatives à la sécurité - Avant toute utilisation, inspectez toujours le ventilateur pour détecter la présence de pièces déta- chées ou endommagées. Inspectez le cordon d’alimentation pour détecter d’éventuels dommages. N’utilisez jamais le ventilateur si des pièces sont endommagées ou manquantes. N’utilisez jamais le ventilateur sans dispositif de sécurité. - Utilisez uniquement un courant de 220-240 V, 50 Hz (cycle) avec un circuit minimal de 15 A. - Lors de l’utilisation avec une rallonge électrique, utilisez uniquement un cordon de la taille appro- priée (capacité nominale), homologué UL et avec une prise de courant capable de contenir une fiche à trois broches (mise à la terre) fournie avec le cordon d’alimentation du ventilateur. Gardez toujours le cordon d’alimentation et les rallonges à l’abri de la chaleur, de l’huile et des bords tran- chants. Inspectez les cordons périodiquement et remplacez-les s’ils sont endommagés. Pour réduire le risque de chocs électriques, n’exposez pas l’appareil à l’eau ou à la pluie. Cet appareil est conçu pour une utilisation en intérieur uniquement. Le travail d’installation et le câblage électrique doivent être effectués par une ou des personnes qualifiées conformément à tous les codes et règlements applicables. Lorsque l’entretien ou le remplacement d’un composant nécessite le retrait ou la déconnexion d’un dispositif de sécurité, celui-ci devra être réinstallé ou remonté tel qu’il était installé avant d’utiliser ce ventilateur. N’utilisez pas le ventilateur si le cordon ou la prise est endommagé(e). Mettez le ventilateur au rebut ou retournez-le à un centre de service agréé à des fins d’examen et/ou de réparation. Ne passez pas le cordon d’alimentation sous le revêtement de sol. Ne recouvrez pas le cordon d’alimentation d’un tapis, d’un tapis de couloir ou d’autres recouvre- ments semblables. N’acheminez pas le cordon d’alimentation sous les meubles ou les appareils électroménagers. Éloignez le cordon d’alimentation des zones très fréquentées et présentant un risque de trébuchement.

1. Placez le ventilateur sur une surface plane à l’endroit désiré et en sécurité, puis connectez-le à

une source d’alimentation approuvée. Installation et montage ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

ST-36D-E / ST-42-BDF-E

1. Glissez l’essieu de roue à travers le cadre de support de roue.

2. Glissez une (1) roue sur une des extrémités de l’essieu.

3. Retenez la roue à l’aide d’une (1) goupille fendue.

4. Placez le ventilateur sur une surface plane à l’endroit désiré et en sécurité, puis connectez-le à

une source d’alimentation approuvée. Utilisez uniquement ce ventilateur de la manière prévue par le fabricant.NE LAISSEZ JAMAIS UN VENTILATEUR SANS

VENTILATEUR SUR PIED DE 76,2 CM : ST-30P-E Installation et montage Outils requis : Pinces Tournevis cruciforme Clé de 10 mm ou clé à molette Clé mâle Pièces incluses dans la boîte : (1) Base (1) Protection avant (1) Protection arrière (1) Bloc-moteur (1) Bloc des pales du ventilateur (1) Collier de blocage (1) Tige supérieure (1) Tige inférieure (1) Écrou (M12) et rondelle (1) Axe d’articulation (M12*40) (9) Vis à embase (1) Ressort de soutien

1. Placez la base sur un sol plan.

2. Placez le ressort de soutien et le siège du

ressort dans la partie inférieure de la tige, puis montez la tige sur la base. Vérifiez que les trous sont bien en face les uns des autres.

3. Vissez fermement les vis à embase (5) à

l’aide de la clé/du tournevis cruciforme.

4. Déposez le couvercle de la base.

5. Desserrez la vis du collier de blocage à l’aide de

la poignée réglable. Tirez lentement sur la tige supérieure pour régler la hauteur du ventilateur. Resserrez à l’aide de la poignée réglable.

6. Desserrez la vis de réglage sur le support

du moteur. Montez le bloc-moteur sur le connecteur de la tige supérieure. Vérifiez que les trous sont bien en face les uns des autres.

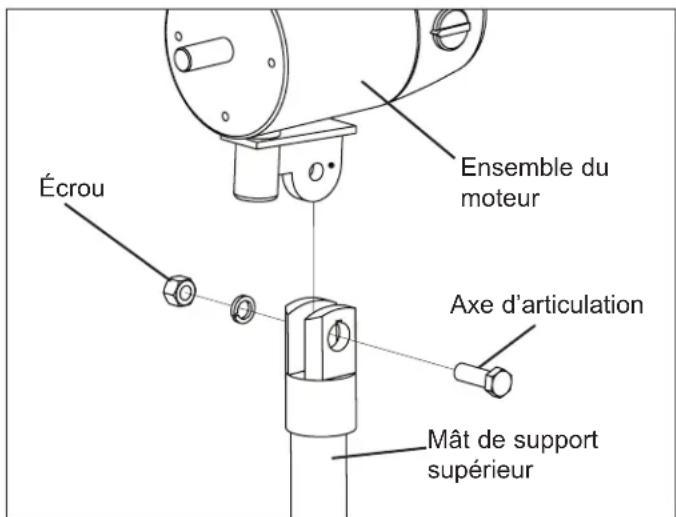

7. Fixez le bloc-moteur avec l’axe d’articulation

(M12*40), l’écrou (M12) et la rondelle (Figure 1). Serrez l’écrou fermement à l’aide de la clé. Serrez la vis de réglage.

8. Faites glisser la protection arrière sur le

bloc-moteur et fixez-la à l’aide des (4) vis à embase (Figure 2). Serrez les vis fermement à l’aide de la clé/du tournevis cruciforme.

9. Desserrez la vis à l’arrière du bloc des

pales du ventilateur à l’aide de la clé mâle (hexagonale). Faites glisser le bloc des pales du ventilateur sur l’arbre du moteur. Resserrez la vis sur le bloc des pales du ventilateur.

10. Fixez la protection avant à la protection

arrière à l’aide des fixations situées sur la protection avant. REMARQUE : Ce modèle ne PEUT PAS être fixé au mur. Figure 2 : Fixation de la grille de protection arrière au moteur Grille de protection arrière Moteur Ensemble du moteur Axe d’articulation Écrou Mât de support supérieur Figure 1 : Fixation du moteur à l’ensemble de support du moteur Ne faites PAS glisser la vis de l’hélice du ventilateur au-delà de la rainure située sur l’arbre ! Si cette consigne n’est pas respectée, l’hélice du ventilateur ne tournera pas correctement et cela endommagera votre ventilateur ! Assurez-vous que l’arbre du ventilateur est dans l’alignement de la partie avant de l’hélice du ventilateur.NE LAISSEZ JAMAIS UN VENTILATEUR SANS SURVEILLANCE LORSQU’IL EST EN FONCTIONNEMENT OU CONNECTÉ À UNE SOURCE D’ALIMENTATION © 2020, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Référence(s) du modèle : ST-12F-E Description Symbole Valeur Unité Débit d’air maximal F 33,49 m /min Puissance absorbée P 44,3 W Valeur de service SV 0,76 (m /min)/W Consommation d'électricité en mode «veille»

0,00 W Consommation d'électricité saisonnière Q 14,2 kWh/an Niveau de puissance acoustique du ventilateur

57,2 dB(A) Vitesse maximale de l’air c 3,08 mètres/sec Norme de mesure de la valeur de service

Coordonnées Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium Exigences en matière d'informations pour les ventilateurs électriques

Référence(s) du modèle : ST-12F-E

Description Symbole Valeur Unité Débit d’air maximal F 33,49 m /min Puissance absorbée P 44,3 W Valeur de service SV 0,76 (m /min)/W Consommation d'électricité en mode «veille»

0,00 W Consommation d'électricité saisonnière Q 14,2 kWh/an Niveau de puissance acoustique du ventilateur

57,2 dB(A) Vitesse maximale de l’air c 3,08 mètres/sec Norme de mesure de la valeur de service

Coordonnées Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium Exigences en matière d'informations pour les ventilateurs électriques Référence(s) du modèle : ST-12F-E

Description Symbole Valeur Unité Débit d’air maximal F 33,49 m

/min Puissance absorbée P 44,3 W Valeur de service SV 0,76 (m

/min)/W Consommation d'électricité en mode «veille»

0,00 W Consommation d'électricité saisonnière Q 14,2 kWh/an Niveau de puissance acoustique du ventilateur

57,2 dB(A) Vitesse maximale de l’air c 3,08 mètres/sec Norme de mesure de la valeur de service

Coordonnées Nom et adresse du fabricant ou de son représentant agréé

Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium Exigences en matière d'informations pour les ventilateurs électriques

Référence(s) du modèle : ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU Description Symbole Valeur Unité Débit d’air maximal F 49,74 m /min Puissance absorbée P 109,8 W Valeur de service SV 0,45 (m /min)/W Consommation d'électricité en mode «veille»

0,00 W Consommation d'électricité saisonnière Q 35,1 kWh/an Niveau de puissance acoustique du ventilateur

67,8 dB(A) Vitesse maximale de l’air c 2,36 mètres/sec Norme de mesure de la valeur de service

Coordonnées Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium Exigences en matière d'informations pour les ventilateurs électriques Référence(s) du modèle : ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Description Symbole Valeur Unité Débit d’air maximal F 49,74 m

/min Puissance absorbée P 109,8 W Valeur de service SV 0,45 (m

/min)/W Consommation d'électricité en mode «veille»

0,00 W Consommation d'électricité saisonnière Q 35,1 kWh/an Niveau de puissance acoustique du ventilateur

67,8 dB(A) Vitesse maximale de l’air

2,36 mètres/sec Norme de mesure de la valeur de service

Coordonnées Nom et adresse du fabricant ou de son représentant agréé

Référence(s) du modèle : ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU Description Symbole Valeur Unité Débit d’air maximal F 176,4 m /min Puissance absorbée P 108,1 W Valeur de service SV 1,63 (m /min)/W Consommation d'électricité en mode «veille»

0,00 W Consommation d'électricité saisonnière Q 34,6 kWh/an Niveau de puissance acoustique du ventilateur

82 dB(A) Vitesse maximale de l’air c 1,88 mètres/sec Norme de mesure de la valeur de service

Coordonnées Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium Exigences en matière d'informations pour les ventilateurs électriques Référence(s) du modèle : ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU Description Symbole Valeur Unité Débit d’air maximal F 176,4 m

/min Puissance absorbée

Valeur de service SV 1,63 (m

/min)/W Consommation d'électricité en mode «veille»

0,00 W Consommation d'électricité saisonnière Q 34,6 kWh/an Niveau de puissance acoustique du ventilateur

82 dB(A) Vitesse maximale de l’air c 1,88 mètres/sec Norme de mesure de la valeur de service

Coordonnées Nom et adresse du fabricant ou de son représentant agréé

Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium Exigences en matière d'informations pour les ventilateurs électriques

Référence(s) du modèle : ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU Description Symbole Valeur Unité Débit d’air maximal F 143,7 m /min Puissance absorbée P 118,3 W Valeur de service SV 1,21 (m /min)/W Consommation d'électricité en mode «veille»

0,00 W Consommation d'électricité saisonnière Q 37,9 kWh/an Niveau de puissance acoustique du ventilateur

83,4 dB(A) Vitesse maximale de l’air c 1,49 mètres/sec Norme de mesure de la valeur de service

Coordonnées Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium Exigences en matière d'informations pour les ventilateurs électriques Référence(s) du modèle : ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Description Symbole Valeur Unité Débit d’air maximal

/min Puissance absorbée P 118,3 W Valeur de service SV 1,21 (m

/min)/W Consommation d'électricité en mode «veille»

0,00 W Consommation d'électricité saisonnière Q 37,9 kWh/an Niveau de puissance acoustique du ventilateur

83,4 dB(A) Vitesse maximale de l’air c 1,49 mètres/sec Norme de mesure de la valeur de service

Coordonnées Nom et adresse du fabricant ou de son représentant agréé

Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium Exigences en matière d'informations pour les ventilateurs électriquesNE LAISSEZ JAMAIS UN VENTILATEUR SANS
