ST24DCTE - Wentylator STANLEY - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator podłogowy
Marka	STANLEY
Model	ST24DCTE
Średnica łopatek	61 cm (24 cale)
Wysokość	Ok. 130 cm (regulowana)
Waga	Ok. 9 kg
Zasilanie elektryczne	220-240 V ~ 50 Hz, 15 A
Moc pobierana	108,1 W
Maksymalny przepływ powietrza	176,4 m³/min
Maksymalna prędkość powietrza	1,88 m/s
Wartość serwisowa	1,63 (m³/min)/W
Sezonowe zużycie energii elektrycznej	34,6 kWh/rok
Zużycie w trybie czuwania	0,00 W
Poziom mocy akustycznej	82 dB(A)
Liczba prędkości	3 prędkości (szacunkowo)
Funkcja oscylacji	Nie określono, prawdopodobnie tak
Materiał osłony	Stal z powłoką antykorozyjną
Zastosowanie	Tylko do użytku wewnętrznego
Konserwacja	Czyścić wilgotną ściereczką po odłączeniu od zasilania
Bezpieczeństwo	Osłona ochronna, automatyczne wyłączenie w przypadku przewrócenia (nie określono)

Często zadawane pytania - ST24DCTE STANLEY

Jak złożyć wentylator STANLEY ST24DCTE?

Umieść podstawę na płaskiej powierzchni. Zamontuj dolną rurę z podtrzymującą sprężyną, a następnie włóż górną rurę. Przymocuj zespół silnika do złącza górnej rury za pomocą osi przegubu i nakrętki. Przykręć tylną osłonę za pomocą 4 śrub, następnie zamontuj zespół łopatek na wale. Na koniec przymocuj przednią osłonę. Szczegółowe instrukcje znajdują się w podręczniku.

Jak czyścić wentylator?

Zawsze odłączaj wentylator przed czyszczeniem. Użyj miękkiej, wilgotnej ściereczki do wycierania osłon, łopatek i obudowy. Nie używaj agresywnych środków chemicznych ani nadmiaru wody. Unikaj dostania się wody do silnika.

Jaka jest moc elektryczna ST24DCTE?

Moc pobierana wynosi 108,1 W podczas normalnej pracy. Zużycie w trybie czuwania wynosi 0,00 W.

Jaki jest poziom hałasu wentylatora?

Poziom mocy akustycznej wynosi 82 dB(A). Odpowiada to umiarkowanemu lub wysokiemu hałasowi, porównywalnemu z wentylatorem przemysłowym.

Czy wentylator nadaje się do użytku na zewnątrz?

Nie, ten wentylator jest przeznaczony tylko do użytku wewnętrznego. Nie wystawiaj go na deszcz ani wilgoć.

Jak regulować wysokość wentylatora?

Poluzuj śrubę kołnierza blokującego na rurze, wyreguluj wysokość, ciągnąc lub pchając górną rurę, a następnie dokręć śrubę. Wysokość można regulować w sposób ciągły.

Jakie są ważne środki ostrożności?

Nigdy nie pozostawiaj wentylatora bez nadzoru podczas pracy. Nie używaj go, jeśli przewód lub wtyczka są uszkodzone. Nie prowadź przewodu pod dywanem. Zawsze odłączaj przed konserwacją. Nie używaj z półprzewodnikowym regulatorem prędkości.

Jaka jest gwarancja na produkt?

Gwarancja wynosi zazwyczaj 2 lata na wady produkcyjne. Skontaktuj się z obsługą klienta Stanley lub sprzedawcą, aby uzyskać więcej informacji.

Jak mogę uzyskać części zamienne?

Części zamienne (osłony, łopatki, silnik itp.) można zamówić w serwisie posprzedażowym Stanley. Skorzystaj z danych kontaktowych podanych w podręczniku dla Twojego kraju.

Czy wentylator można zamontować na ścianie?

Nie, zgodnie z instrukcją, ten model nie może być montowany na ścianie. Jest przeznaczony do ustawienia na podłodze na płaskiej powierzchni.

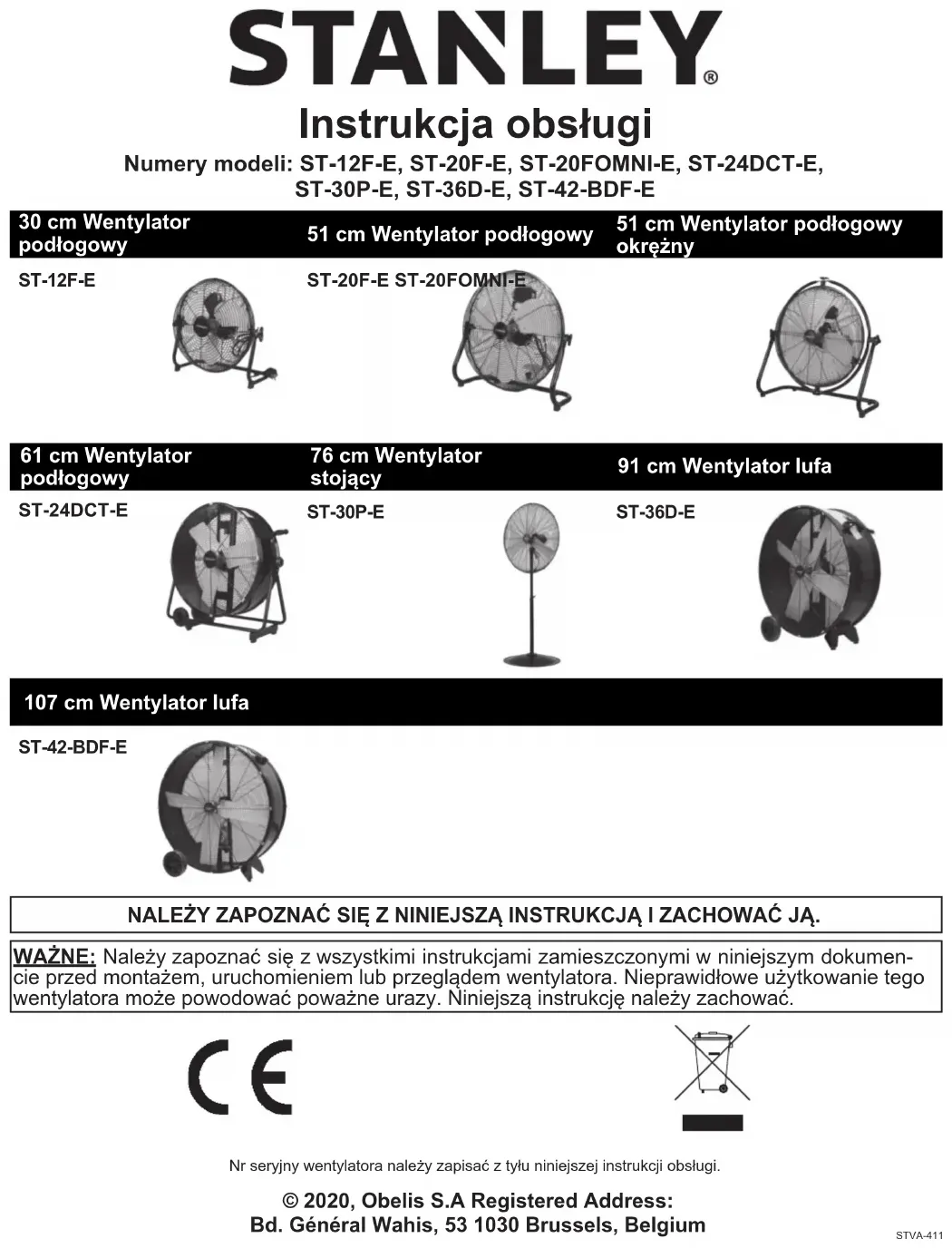

INSTRUKCJA OBSŁUGI ST24DCTE STANLEY

30 cm Wentylator podłogowy		51 cm Wentylator podłogowy	51 cm Wentylator podłogowy okreżny
ST-12F-E		ST-20F-E ST-20I
61 cm Wentylator podłogowy		76 cm Wentylator stojący	91 cm Wentylator lufa
ST-24DCT-E		ST-30P-E	ST-36D-E

107 cm Wentylator lufa

ST-42-BDF-E

WAŻNE: Należy zapoznać się z wszystkimi instrukcjami zamieszczonymi w niniejszym dokumencie przed montażem, uruchomieniem lub przeglądem wentylatora. Nieprawidłowe użytkowanie tego wentylatora może powodować poważne urazy. Niniejszą instrukcję należy zachować.

CE

Nr seryjny wentylatora należy zapisać z tyłu niniejszej instrukcji obsługi.

© 2020, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Informacje dotyczące bezpieczeństwa

WAŻNE: PRZED MONTAŻEM, PRZEGLĄDEM LUB UŻYTKOWANIEM TEGO WENTYLATORA NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z WSZYSTKIMI INSTRUKCJAMI. NIEDOSTOSOWANIE SIĘ DO TYCH INSTRUKCJI MOŻE POWODOWAĆ POWAŻNE URAZY CIAŁA I/LUB SZKODY MATERIALNE.

PRZESTROGA

Tylko do ogólnych zastosowań wentylacyjnych. Nie używać do wydmuchu niebezpiecznych lub wybuchowych materiałów i oparów. Nigdy nie używać wentylatora w pomieszczeniach, w których znajdują się takie produkty jak benzyna, rozpuszczalniki, rozcieńczalniki, cząsteczki kurzu, lotne substancje łatwopalne lub jakiekolwiek nieznane substancje chemiczne.

▲ OSTROŻNIE

Wentylatorów nie wolno używać w przypadku uszkodzenia przewodu lub wtyczki.

Wentylator należy zutylizować lub przekazać do autoryzowanego serwisu celem sprawdzenia i/lub naprawy.

Nie układać przewodu pod dywanami.

Nie przykrywać przewodu dywanikami, chodnikami ani podobnymi nakryciami.

Nie układać przewodu pod meblami lub jakimikolwiek urządzeniami.

Poprowadzić przewód poza uczęszczanymi miejscami, aby uniknąć ryzyka potknięcia się.

W celu ograniczenia ryzyka porażenia prądem elektrycznym nie wystawiać na działanie wody/deszczu ani wilgoci.

▲ PRZESTROGA

Aby ograniczyć ryzyko pożaru oraz zapewnić prawidłowy nadmuch powietrza, należy go kierować na zewnątrz.

Nie należy kierować strumienia wydmuchiwanego powietrza do przestrzeni wewnątrz ścian lub sufitów ani też do poddaszy, pustek podpodłogowych bądź garaży.

▲ OSTROŻNIE

WENTYLATOR NIE JEST ZABAWKA! W CELU OGRANICZENIA RYZYKA OBRAŻEN CIAŁA I PORAŻENIA PRĄDEM ELEKTRYCZNYM NIE NALEŻY BAWIĆ SIĘ WENTYLATOREM; NALEŻY GO UMIESZCZAĆ POZA ZASIEGIEM MAŁYCH DZIECI.

⚠ OSTROŻNIE

Aby uniknąć porażenia prądem elektrycznym podczas działania urządzenia, nie należy dopuszczac do kontaktu wentylatora z innymi uziemionymi przedmiotami, jak np. z rurami, kaloryferami itp.

⚠ OSTROŻNIE

Podczas przeprowadzania przeglądów bądź konserwacji urządzenia istnieje ryzyko pożaru, porażenia prądem elektrycznym lub urazów ciała. Przed rozpoczęciem konserwacji należy odłączyć wentylator od źródła zasilania (wyłączyć z sieci).

⚠ OSTROŻNIE

PRZESTROGA: Urządzenie działające automatycznie. Aby ograniczyć ryzyko urazów ciała, przed rozpoczęciem konserwacji urządzenie należy odłączyć od ej.

⚠ OSTROŻNIE

Aby ograniczyć ryzyko pożaru lub porażenia prądem elektrycznym, nie należy używać żadnych regulatorów prędkości obrotowej wykorzystujących elementy półprzewodnikowe.

⚠ OSTROŻNIE

W celu ograniczenia ryzyka porażenia prądem elektrycznym i urazów ciała urządzenia nie należy używać w oknach.

Informacje dotyczące bezpieczeństwa

▲ OSTROŻNIE	W celu ograniczenia ryzyka porażenia prądem elektrycznym urządzenia nie należy wystawiać na działanie wody lub deszczu. Urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach zamkniętych.
▲ OSTROŻNIE	Wentylatorów nie wolno używać w przypadku uszkodzenia przewodu lub wtyczki. Wentylator należy zutylizować lub przekazać do autoryzowanego serwisu celem sprawdzenia i/lub naprawy. Nie układać przewodu pod dywanami. Nie przykrywać przewodu dywanikami, chodnikami ani podobnymi nakryciami. Nie układać przewodu pod meblami lub jakimikolwiek urządzeniami. Poprowadzić przewód poza uczęszczanymi miejscami, aby uniknąć niebezpieczeństwa potknięcia.
▲ OSTROŻNIE	Prace montażowe oraz związane z instalacją elektryczną muszą być wykonywane przez wykwalifikowany personel zgodnie z wszystkimi obowiązującymi przepisami.
▲ OSTROŻNIE	W przypadku przeglądów i wymiany części, które wymagają usunięcia lub odłączenia urządzenia zabezpieczającego, przed użytkowaniem wentylatora urządzenie zabezpieczające należy ponownie zainstalować w taki sam sposób jak wcześniej.
▲ OSTROŻNIE	Wentylator należy użytkować wyłącznie w sposób przewidziany przez producenta.

• Przed użyciem zawsze należy skontrolować wentylator pod kątem poluzowanych lub uszkodzonych części. Należy skontrolować, czy przewód zasilający nie jest uszkodzony. Nigdy nie należy używać wentylatora w przypadku uszkodzenia lub braku jakiejkolwiek części. Nigdy nie należy używać wentylatora bez zamontowanych osłon zabezpieczających.
• Zasilać wyłącznie prądem o napięciu 220-240 V i częstotliwości 50 Hz z co najmniej 15 A bezpiecznikiem.
• Można używać wyłącznie z przedłużaczami o odpowiednich parametrach (wartości znamionowej natężenia), które posiadają certyfikat UL i gniazdko odpowiednie dla wtyczki z trzema bolcami przewodu zasilającego wentylatora. Przewód zasilający i przedłużacze zawsze muszą znajdować się z dala od źródeł ciepła, olejów i ostrych krawędzi. Przewody należy okresowo kontrolować i w razie uszkodzenia wymieniać.

Instalacja i montaż ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

- Umieścić wentylator na równym podłożu w bezpiecznej, odpowiedniej pozycji, a następnie podłączyć go do atestowanego źródła zasilania.

ST-36D-E / ST-42-BDF-E

1. Wsunąć oś koła przez ramę wspornika.
2. Wsunąć jedno (1) koło od dowolnej strony na oś.
3. Zabezpieczyć koło jedną (1) zawleczką.
4. Umieścić wentylator na równym podłożu w bezpiecznej, odpowiedniej pozycji, a następnie podłączyć go do atestowanego źródła zasilania.

WENTYLATOR STOJACY (76 CM): ST-30P-E

Instalacja i montaż

Niezbedne narzędzia:

Kombinerki

Wkrętak krzyżakowy

Klucz 10 mm lub klucz nastawny

Klucz sześciokątny

Komponenty w zestawie:

(1) podstawa
(1) przednia osłona
(1) tylna osłona
(1) zespół silnika
(1) zespół łopatki wentylatora
(1) pierścień blokujący
(1) górny słupek podstawy
(1) dolny słupek podstawy
(1) nakrętka (M12) i podkładka
(1) śruba obrotowa (M12*40)
(9) śruby kołnierzowe
(1) sprężyna podpierająca

zespół silnika nakrętka śruba obrotowa górny słupek podstawy

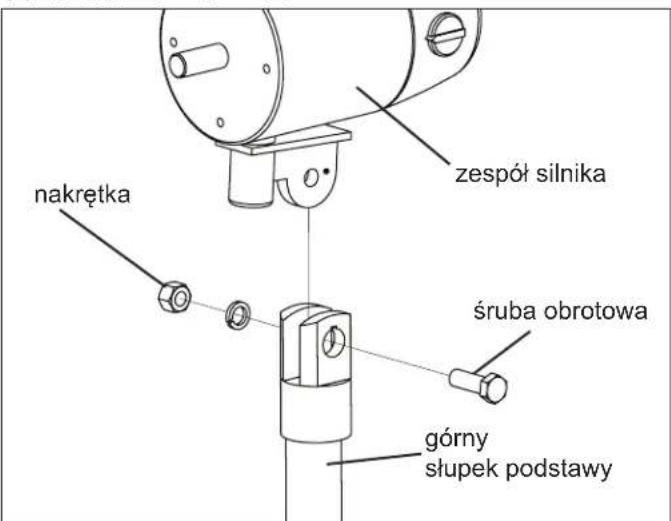

Rysunek 1: Mocowanie silnika do zespołu podpierającego silnik

tylna osłona silnik

Rysunek 2: Mocowanie tylnej osłony do silnika

1. Ustawić podstawę na równym podłożu.
2. Wsunąć sprężynę podpierającą i gniazdo sprężyny do wnętrza dolnej części słupka podstawy i przymocować słupek podstawy do podstawy. Upewnić się, że otwory są wyrównane.
3. Dokręcić za pomocą śrub kołnierzowych (5), korzystając z klucza / wkrętaka krzyżakowego.
4. Ułożyć na podłożu pokrywę podstawy.
5. Używając klucza nastawnego, poluzować śrubę pierścienia blokującego. Wyciągnąć powoli górny słupek podstawy w celu wyregulowania wysokości wentylatora. Dokręcić ponownie za pomocą klucza nastawnego.
6. Poluzować śruby ustalające na wsporniku silnika. Przymocować zespół silnika do złącza na górnym słupku podstawy. Upewnić się, że otwory są wyrównane.
7. Zabezpieczyć zespół silnika za pomocą śruby obrotowej (M12*40), nakrętki (M12) i podkładki (patrz rys. 1). Dokładnie dokręcić śrubę za pomocą klucza. Dokręcić śruby ustalające.
8. Nasunąć tylną osłonę na zespół silnika i zabezpieczyć za pomocą śrub kołnierzowych (4) (patrz rys. 2). Dokładnie dokręcić śruby, korzystając z klucza / wkrętaka krzyżakowego.
9. Poluzować śruby w tylnej części zespołu łopatki wentylatora za pomocą klucza sześciokątnego. Nasunąć zespół łopatki wentylatora na wał silnika. Ponownie dokręcić śrubę na zespole łopatki wentylatora.
10. Przymocować przednią osłone do tylnej osłony i zabezpieczyć ją łącznikami zlokalizowanymi na przedniej osłonie.

▲ OSTROŻNIE

ZABRANIA SIE przesuwania śruby łopatki wirnika poza szczelinę

na wale! Takie działanie skutkuje nieprawidłowym obrotem wentylatora i może go uszkodzić! Należy się upewnić, że wał wentylatora znajduje się na tej samej płaszczyźnie, co zespół łopatek wentylatora.

UWAGA: Ten model NIE MOŻE być mocowany do ściany.

Wymogi w zakresie informacji dotyczących wentylatorów elektrycznych

Identyfikatory modeli: ST-12F-E

Opis	Oznaczenie	Wartość	Jednostka
Maksymalne natężenie przepływu powietrza	F	33,49	m^3/min
Moc wejściowa	P 44,3 W
Wartość eksploatacyjna	SV	0,76	(m^3/min)/W
Zużycie mocy w trybie czuwania	P_SB	0,00	W
Sezonowy pobór mocy	Q	14,2	kWh/a
Poziom mocy akustycznej wentylatora	L_WA	57,2	dB(A)
Maksymalna prędkość przepływu powietrza	c	3,08	m/s
Norma dla pomiaru wartości eksploatacyjnej	ROZPORZĄDZENIE KOMISJI (UE)Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres producenta lub jego upoważnionego przedstawiciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Identyfikatory modeli: ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Opis	Oznaczenie	Wartość	Jednostka
Maksymalne natężenie przepływu powietrza	F	49,74	m^3/min
Moc wejściowa	P	109,8	W
Wartość eksploatacyjna	SV	0,45	(m^3/min)/W
Zużycie mocy w trybie czuwania	P_SB	0,00 W
Sezonowy pobór mocy	Q	35,1	kWh/a
Poziom mocy akustycznej wentylatora	L_WA	67,8	dB(A)
Maksymalna prędkość przepływu powietrza	c	2,36	m/s
Norma dla pomiaru wartości eksploatacyjnej	ROZPORZĄDZENIE KOMISJI (UE) Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres producenta lub jego upoważnionego przedstawiciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Wymogi w zakresie informacji dotyczących wentylatorów elektrycznych

Identyfikatory modeli: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Opis	Oznaczenie	Wartość	Jednostka
Maksymalne natężenie przepływu powietrza	F	176,4	m^3/min
Moc wejściowa	P	108,1 W
Wartość eksploatacyjna	SV	1,63	(m^3/min)/W
Zużycie mocy w trybie czuwania P	SB	0,00 W
Sezonowy pobór mocy	Q	34,6	kWh/a
Poziom mocy akustycznej wentylatora	LWA 82	dB(A)
Maksymalna prędkość przepływu powietrza	c	1,88	m/s
Norma dla pomiaru wartości eksploatacyjnej	ROZPORZĄDZENIE KOMISJI (UE)Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres producenta lub jego upoważnionegoprzedstawiciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels,Belgium

Identyfikatory modeli: ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Opis	Oznaczenie	Wartość	Jednostka
Maksymalne natężenie przepływu powietrza	F	143,7	m^3/min
Moc wejściowa	P	118,3	W
Wartość eksploatacyjna	SV	1,21	(m^3/min)/W
Zużycie mocy w trybie czuwania	P_SB	0,00	W
Sezonowy pobór mocy	Q	37,9	kWh/a
Poziom mocy akustycznej wentylatora	L_WA	83,4	dB(A)
Maksymalna prędkość przepływu powietrza	c	1,49	m/s
Norma dla pomiaru wartości eksploatacyjnej	ROZPORZĄDZENIE KOMISJI (UE)Nr 206/2012 i (UE) 2016/2282
Dane do kontaktu:	Nazwa i adres producenta lub jego upoważnionegoprzedstawiciela:Obelis S.A Bd. Général Wahis, 53 1030 Brussels,Belgium
