ST24DCTE - Ventilador STANLEY - Manual de utilização gratuito

Tipo de produto	Ventilador de chão
Marca	STANLEY
Modelo	ST24DCTE
Diâmetro das pás	61 cm (24 polegadas)
Altura	Aproximadamente 130 cm (ajustável)
Peso	Aproximadamente 9 kg
Alimentação elétrica	220-240 V ~ 50 Hz, 15 A
Potência absorvida	108,1 W
Fluxo de ar máximo	176,4 m³/min
Velocidade máxima do ar	1,88 m/s
Valor de serviço	1,63 (m³/min)/W
Consumo elétrico sazonal	34,6 kWh/ano
Consumo em espera	0,00 W
Nível de potência acústica	82 dB(A)
Número de velocidades	3 velocidades (estimativa)
Função de oscilação	Não especificado, provavelmente sim
Material da grade	Aço com revestimento anticorrosão
Utilização	Apenas interno
Manutenção	Limpar com um pano úmido após desligar
Segurança	Grade de proteção, parada automática em caso de tombamento (não especificado)

Perguntas frequentes - ST24DCTE STANLEY

Como montar o ventilador STANLEY ST24DCTE ?

Coloque a base em um chão plano. Monte a haste inferior com a mola de suporte e insira a haste superior. Fixe o bloco motor no conector da haste superior usando o eixo de articulação e a porca. Aparafuse a grade traseira com 4 parafusos, depois monte o bloco de pás no eixo. Por fim, fixe a grade dianteira. Consulte as instruções detalhadas no manual.

Como limpar o ventilador ?

Desligue sempre o ventilador da tomada antes da limpeza. Use um pano macio e úmido para limpar as grades, as pás e o corpo. Não use produtos químicos agressivos ou excesso de água. Evite que a água entre no motor.

Qual é a potência elétrica do ST24DCTE ?

A potência absorvida é de 108,1 W em funcionamento normal. O consumo em espera é de 0,00 W.

Qual é o nível de ruído do ventilador ?

O nível de potência acústica é de 82 dB(A). Isso corresponde a um ruído moderado a alto, comparável ao de um ventilador industrial.

O ventilador é adequado para uso externo ?

Não, este ventilador é projetado para uso interno apenas. Não o exponha à chuva ou umidade.

Como ajustar a altura do ventilador ?

Afrouxe o parafuso do colar de bloqueio na haste, ajuste a altura puxando ou empurrando a haste superior e aperte o parafuso. A altura é ajustável continuamente.

Quais são as precauções de segurança importantes ?

Nunca deixe o ventilador sem vigilância quando estiver funcionando. Não o use se o cabo ou a tomada estiver danificado. Não passe o cabo debaixo de um tapete. Desligue sempre antes da manutenção. Não use com um variador de velocidade de estado sólido.

Qual é a garantia do produto ?

A garantia é geralmente de 2 anos para defeitos de fabricação. Entre em contato com o serviço de atendimento ao cliente Stanley ou o revendedor para mais detalhes.

Como posso obter peças de reposição ?

As peças de reposição (grades, pás, motor, etc.) podem ser solicitadas ao serviço pós-venda Stanley. Use os contatos fornecidos no manual para o seu país.

O ventilador pode ser fixado na parede ?

Não, de acordo com o manual, este modelo não pode ser fixado na parede. Ele é projetado para ser colocado no chão sobre uma superfície plana.

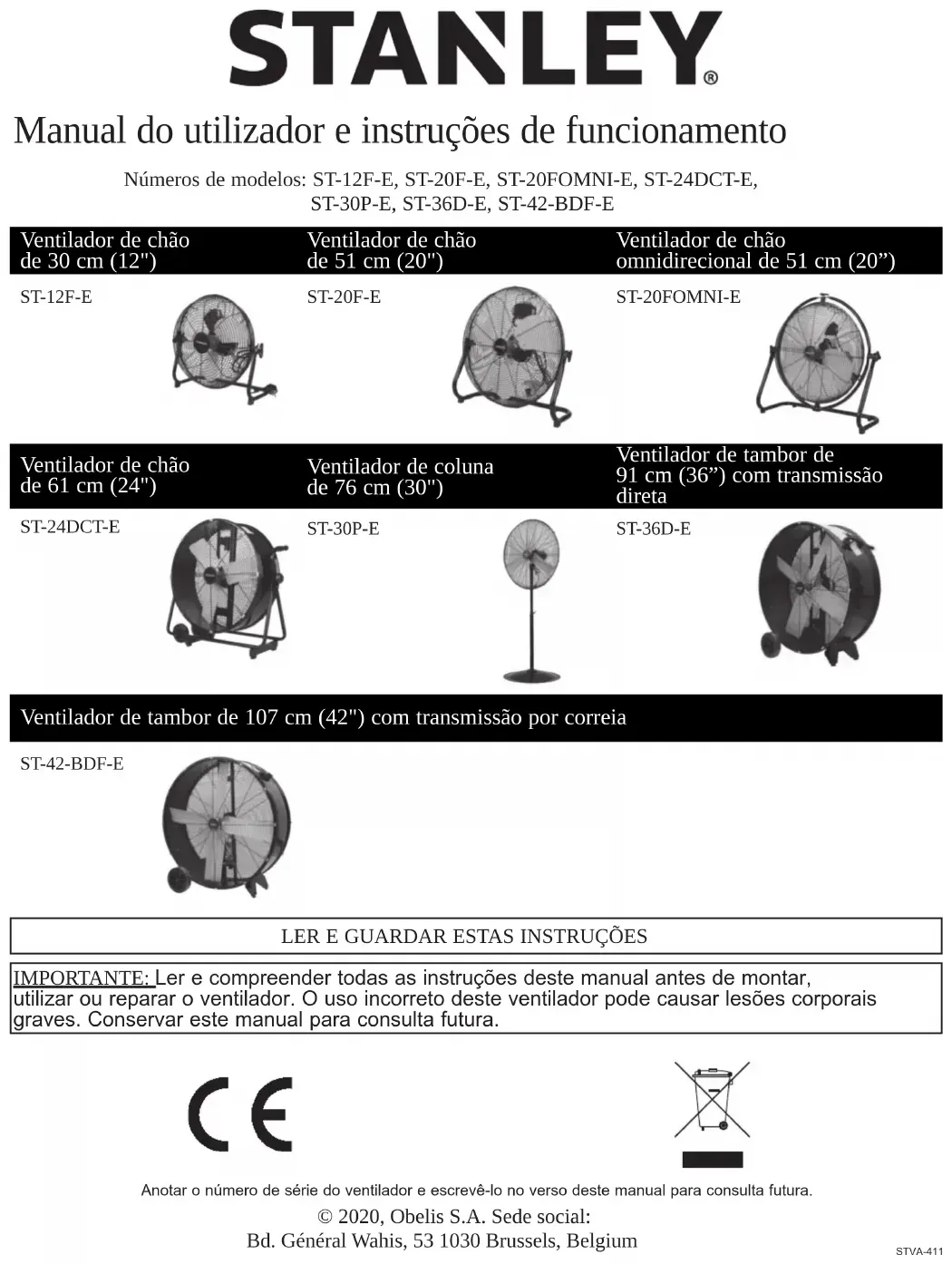

MANUAL DE UTILIZADOR ST24DCTE STANLEY

Manual do utilizador e instruções de funcionamento

Números de modelos: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Ventilador de chão de 30 cm (12")	Ventilador de chão de 51 cm (20")		Ventilador de chão omnidirecional de 51 cm (20")
ST-12F-E	ST-20F-E		ST-20FOMNI-E
Ventilador de chão de 61 cm (24")	Ventilador de coluna de 76 cm (30")		Ventilador de tambor de 91 cm (36") com transmissão direta
ST-24DCT-E	ST-30P-E		ST-36D-E

Ventilador de tambor de 107 cm (42") com transmissão por correia

ST-42-BDF-E

IMPORTANTE: Ler e compreender todas as instruções deste manual antes de montar, utilizar ou reparar o ventilador. O uso incorreto deste ventilador pode causar lesões corporais graves. Conservar este manual para consulta futura.

CE

Anotar o número de série do ventilador e escrevê-lo no verso deste manual para consulta futura.

Informações sobre segurança

IMPORTANTE: LER ATENTAMENTE TODAS AS INSTRUÇÕES, ANTES DE MONTAR, EFETUAR A MANUTENÇÃO OU UTILIZAR ESTE VENTILADOR. O NÃO CUMPRIMENTO DESTAS INSTRUÇÕES PODE CAUSAR LESÕES CORPORAIS E/OU DANOS MATERIAIS GRAVES.

AVISO

Apenas para ventilação de uso geral. Não utilizar para exaustão de materiais e vapores perigosos ou explosivos. Nunca utilizar o ventilador em espaços

que contenham produtos como gasolina, solventes, diluentes de tinta, partículas de poeira, combustíveis voláteis ou suspensos no ar ou substâncias químicas desconhecidas.

ATENÇÃO

Não utilizar o ventilador com o cabo ou a ficha de alimentação danificada.

Retirar o ventilador de serviço ou enviá-lo para um centro de assistência técnica autorizado para inspeção e/ou serviço.

Não passar o cabo de alimentação sob carpetes ou tapetes.

Não cobrir o cabo com tapetes, passadeiras ou outros revestimentos semelhantes.

Não passar o cabo sob móveis ou eletrodomésticos.

Posicionar o cabo fora das áreas de passagem onde possa haver risco de tropeçamento.

Para reduzir o risco de choque elétrico, não expor o ventilador à água/chuva ou utilizar em locais húmidos.

AVISO

Para reduzir o risco de incêndio e permitir uma exaustão adequada do ar, este deve ser canalizado para o exterior.

Não descarregar o ar de exaustão em espaços dentro de paredes, tetos, sótãos, espaços esconsos ou garagens.

ATENÇÃO

ISTO É UM VENTILADOR, NÃO UM BRINQUEDO! PARA REDUZIR O RISCO DE LESÕES CORPORAIIS E CHOQUE ELÉTRICO, NÃO BRINCAR COM O OU DEIXÁ-LO AO ALCANCE DE CRIANÇAS PEQUENAS.

ATENÇÃO

Para evitar o choque elétrico durante a utilização, não permitir o contacto do ventilador com outros objetos ligados à terra, como tubagens, radiadores, etc.

ATENÇÃO

Risco de incêndio, choque elétrico ou lesões corporais durante as intervenções de manutenção. Desligar a ficha e desligar o ventilador da corrente antes das manutenção.

ATENÇÃO

AVISO! Dispositivo controlado automaticamente: para reduzir o risco de lesões corporais, desligar o ventilador da fonte de alimentação antes de qualquer manutenção

ATENÇÃO

Para reduzir o risco de incêndio ou choque elétrico, não utilizar o ventilador com dispositivos de controlo de velocidade de estado sólido.

ATENÇÃO

Para reduzir o risco de choque elétrico e lesões corporais, não utilizar o ventilador em janelas.

Informações sobre segurança

ATENÇÃO

Para reduzir o risco de choque elétrico, não expor o ventilador à água/chuva ou utilizar em locais húmidos.

ATENÇÃO

Não utilizar o ventilador com o cabo ou a ficha de alimentação danificada. Retirar o ventilador de serviço ou enviá-lo para um centro de assistência técnica autorizado /ou serviço. Não passar o cabo de alimentação sob carpetes ou tapetes. Não cobrir etes, passadeiras ou revestimentos semelhantes. Não passar o cabo sob móveis ícos. Posicionar o cabo fora das áreas de passagem onde possa haver risco de

ATENÇÃO

O trabalho de instalação e de ligações elétricas deve ser realizado por pessoas qualificadas, de acordo com todos os códigos e regulamentos aplicáveis.

ATENÇÃO

Quando a manutenção ou substituição de um componente requerer a remoção ou desconexão de um dispositivo de segurança, o dispositivo de segurança deve ser emontado como instalado anteriormente, antes de operar este ventilador.

ATENÇÃO

Usar este ventilador somente da maneira pretendida pelo fabricante.

• Antes da utilização, verificar sempre se o ventilador apresenta peças soltas ou danificadas. Verificar se o cabo de alimentação apresenta danos. Não utilizar o ventilador com peças danificadas ou em falta. Não utilizar o ventilador sem os resguardos de proteção instalados.
• Utilizar apenas com corrente de 120 V / 50 Hz, em circuito de 15 A (mínimo).
• Quando utilizado com um cabo de extensão, utilizar apenas extensões de calibre adequado (capacidade de corrente), homologado pela UL e com tomada para aceitar a ficha de três pinos (e ligação à terra) fornecida com o cabo de alimentação do ventilador. Manter sempre o cabo de alimentação e os cabos de extensão afastados das fontes de calor, óleo e arestas vivas. Inspecionar periodicamente os cabos e substitui-los se estiverem danificados.

Instalação e montagem

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Colocar o ventilador num piso horizontal numa posição desejada e segura. Depois, ligar o ventilador a uma fonte de alimentação adequada.

ST-36D-E / ST-42-BDF-E

1. Introduzir o eixo das rodas no suporte das rodas.
2. Instalar uma das rodas (1) num dos lados do eixo.
3. Fixar a roda com um troço (1).
4. Colocar o ventilador num piso horizontal numa posição desejada e segura. Depois, ligar o ventilador a uma fonte de alimentação adequada.

VENTILADOR DE COLUNA DE 76 CM (30"): ST-30P-E

Instalação e montagem

Ferramentas necessárias:

Alicate

Chave de fendas Phillips

Chave de bocas (10 mm) ou chave inglesa

Chave sextavada (interiores)

Pecas incluídas na embalagem:

(1) Base
(1) Resguardo dianteiro
(1) Resguardo traseiro
(1) Conjunto do motor
(1) Conjunto de pás do ventilador
(1) Aro de bloqueio
(1) Coluna superior
(1) Coluna inferior
(1) Porca (M12) e anilha
(1) Parafuso de articulação (M12x40)
(9) Parafusos com cabeça de verdugo
(1) Mola de suporte

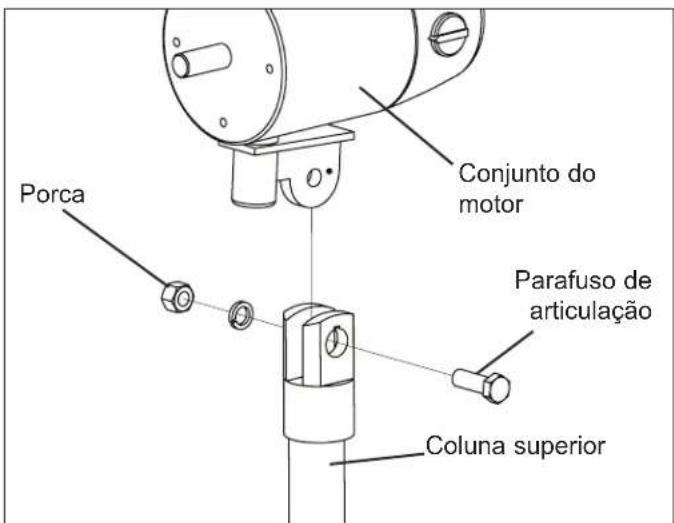

Porca Conjunto do motor Parafuso de articulação Coluna superior

Figura 1: Fixação do motor ao conjunto de suporte do motor

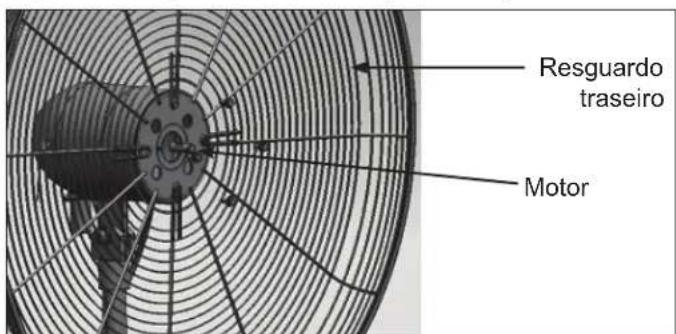

Figura 2: Fixação do resguardo traseiro ao motor

1. Colocar a base numa superfície horizontal plana.
2. Colocar a mola de suporte e a sede da mola no interior do fundo da coluna de suporte e montar a coluna na base. Os orifícios devem ficar alinhados.
3. Fixar bem com (5) parafusos com cabeça de verdugo utilizando a chave de fendas Phillips.
4. Instalar a tampa na base.
5. Aliviar o parafuso do aro de bloqueio com a pega ajustável. Puxar lentamente a coluna superior, para ajustar a altura do ventilador. Reapertar o colar com a pega de ajuste.
6. Aliviar o parafuso de fixação no suporte do motor. Montar o conjunto do motor no conector da coluna superior. Os orifícios devem ficar alinhados.
7. Fixar o conjunto do motor com o parafuso de articulação (M12x40), a porca (M12) e a anilha (ver a Fig. 1). Apertar bem o parafuso com a chave de bocas. Apertar o parafuso de fixação.
8. Instalar o resguardo traseiro no conjunto do motor e fixá-lo com (4) parafusos com cabeça de verdugo (ver a Fig. 2). Apertar bem os parafusos com a chave de bocas/chave de fendas Phillips.
9. Aliviar o parafuso na traseira do conjunto das pás do ventilador com a chave sextavada (de interiores). Instalar o conjunto das pás do ventilador no veio do motor. Reapertar o parafuso no conjunto das pás do ventilador.
10. Instalar o resguardo dianteiro no resguardo traseiro e fixá-los com os parafusos existentes no resguardo dianteiro.

AVISO

NÃO instalar o parafuso das pás do ventilador fora do escatel do

veio do motor! Deste modo, as pás do ventilador não rodam corretamente e o ventilador pode ser danificado! Certifique-se de que o veio do ventilador está nivelado com a parte dianteira do conjunto das pás do ventilador.

NOTA: Este modelo NÃO PODE ser montado na parede

Requisitos de informação para ventiladores eléctricos

Descrição Símbolo Valor Unidade
Débito máximo do ventilador F 33,49	m		^3 /min
Potência absorvida do ventilador P 44,3 W
Valor de Serviço SV 0,76 m			^3 /min/W
Consumo energético em modo espera	P SB 0,00 W
Consumo energético sazonal Q	14,2 kW.h/ano
Nível de potência sonora do ventilador	LWA 57,2	dB(A)
Velocidade máxima do ar	c	3,08	m/s
Norma de medição para o valor de serviço	REGULAMENTO (UE) DA COMISSÃO N.º 206/2012 e (EU) 2016/2282
Contactos	Nome e endereço do fabricante ou do seu mandatárioObelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium

Identificador(es) de modelo: ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Descrição	Símbolo	Valor	Unidade
Débito máximo do ventilador	F	49,74	m^3/min
Potência absorvida do ventilador	P	109,8	W
Valor de Serviço	SV	0,45 m	^3/min/W
Consumo energético em modo espera	P_SB	0,00	W
Consumo energético sazonal	Q	35,1	kW.h/ano
Nível de potência sonora do ventilador	L_WA	67,8	dB(A)
Velocidade máxima do ar	c 2,36	m/s
Norma de medição para o valor de serviço	REGULAMENTO (UE) DA COMISSÃO N.º 206/2012 e (EU) 2016/2282
Contactos	Nome e endereço do fabricante ou do seu mandatárioObelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium

Requisitos de informação para ventiladores eléctricos+

Identificador(es) de modelo: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Descrição Símbolo Valor Unidade
Débito máximo do ventilador F 176,4 m			^3 /min
Potência absorvida do ventilador P 108,1 W
Valor de Serviço SV 1,63 m			^3 /min/W
Consumo energético em modo espera	P_SB	0,00	W
Consumo energético sazonal	Q	34,6 kW.h/ano
Nível de potência sonora do ventilador	L_WA	82	dB(A)
Velocidade máxima do ar	c	1,88	m/s
Norma de medição para o valor de serviço	REGULAMENTO (UE) DA COMISSÃO N.º 206/2012 e (EU) 2016/2282
Contactos	Nome e endereço do fabricante ou do seu mandatárioObelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium

Identificador(es) de modelo: ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Descrição	Símbolo	Valor Unidade
Débito máximo do ventilador	F	143,7	m^3/min
Potência absorvida do ventilador	P 118,3	W
Valor de Serviço	SV	1,21	m^3/min/W
Consumo energético em modo espera	P_SB	0,00	W
Consumo energético sazonal	Q	37,9	kW.h/ano
Nível de potência sonora do ventilador	L_WA	83,4	dB(A)
Velocidade máxima do ar	c	1,49	m/s
Norma de medição para o valor de serviço	REGULAMENTO (UE) DA COMISSÃO N.º 206/2012 e (EU) 2016/2282
Contactos	Nome e endereço do fabricante ou do seu mandatárioObelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium
