ST24DCTE - Admirador STANLEY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de suelo
Marca	STANLEY
Modelo	ST24DCTE
Diámetro de las aspas	61 cm (24 pulgadas)
Altura	Aproximadamente 130 cm (ajustable)
Peso	Aproximadamente 9 kg
Alimentación eléctrica	220-240 V ~ 50 Hz, 15 A
Potencia absorbida	108,1 W
Caudal de aire máximo	176,4 m³/min
Velocidad máxima del aire	1,88 m/s
Valor de servicio	1,63 (m³/min)/W
Consumo eléctrico estacional	34,6 kWh/año
Consumo en espera	0,00 W
Nivel de potencia acústica	82 dB(A)
Número de velocidades	3 velocidades (estimación)
Función de oscilación	No especificado, probablemente sí
Material de la rejilla	Acero con revestimiento anticorrosión
Uso	Solo interior
Mantenimiento	Limpiar con un paño húmedo después de desconectar
Seguridad	Rejilla de protección, parada automática en caso de vuelco (no especificado)

Preguntas frecuentes - ST24DCTE STANLEY

¿Cómo ensamblar el ventilador STANLEY ST24DCTE?

Coloque la base sobre un suelo plano. Monte la varilla inferior con el resorte de soporte, luego inserte la varilla superior. Fije el bloque motor al conector de la varilla superior utilizando el eje de articulación y la tuerca. Atornille la rejilla trasera con 4 tornillos, luego monte el bloque de aspas en el eje. Finalmente, fije la rejilla delantera. Consulte las instrucciones detalladas en el manual.

¿Cómo limpiar el ventilador?

Desconecte siempre el ventilador antes de la limpieza. Use un paño suave y húmedo para limpiar las rejillas, las aspas y la carcasa. No use productos químicos agresivos ni exceso de agua. Evite que entre agua en el motor.

¿Cuál es la potencia eléctrica del ST24DCTE?

La potencia absorbida es de 108,1 W en funcionamiento normal. El consumo en espera es de 0,00 W.

¿Cuál es el nivel de ruido del ventilador?

El nivel de potencia acústica es de 82 dB(A). Esto corresponde a un ruido moderado a alto, comparable al de un ventilador industrial.

¿El ventilador es adecuado para uso en exteriores?

No, este ventilador está diseñado para uso en interiores solamente. No lo exponga a la lluvia o la humedad.

¿Cómo ajustar la altura del ventilador?

Afloje el tornillo del collarín de bloqueo en la varilla, ajuste la altura tirando o empujando la varilla superior, luego apriete el tornillo. La altura es ajustable de forma continua.

¿Cuáles son las precauciones de seguridad importantes?

Nunca deje el ventilador desatendido mientras esté funcionando. No lo use si el cable o el enchufe están dañados. No pase el cable debajo de una alfombra. Desconecte siempre antes del mantenimiento. No lo use con un regulador de velocidad de estado sólido.

¿Cuál es la garantía del producto?

La garantía es generalmente de 2 años por defectos de fabricación. Contacte al servicio al cliente de Stanley o al vendedor para más detalles.

¿Cómo puedo obtener piezas de repuesto?

Las piezas de repuesto (rejillas, aspas, motor, etc.) se pueden pedir al servicio postventa de Stanley. Use los datos de contacto proporcionados en el manual para su país.

¿El ventilador se puede fijar a la pared?

No, según el manual, este modelo no se puede fijar a la pared. Está diseñado para colocarse en el suelo sobre una superficie plana.

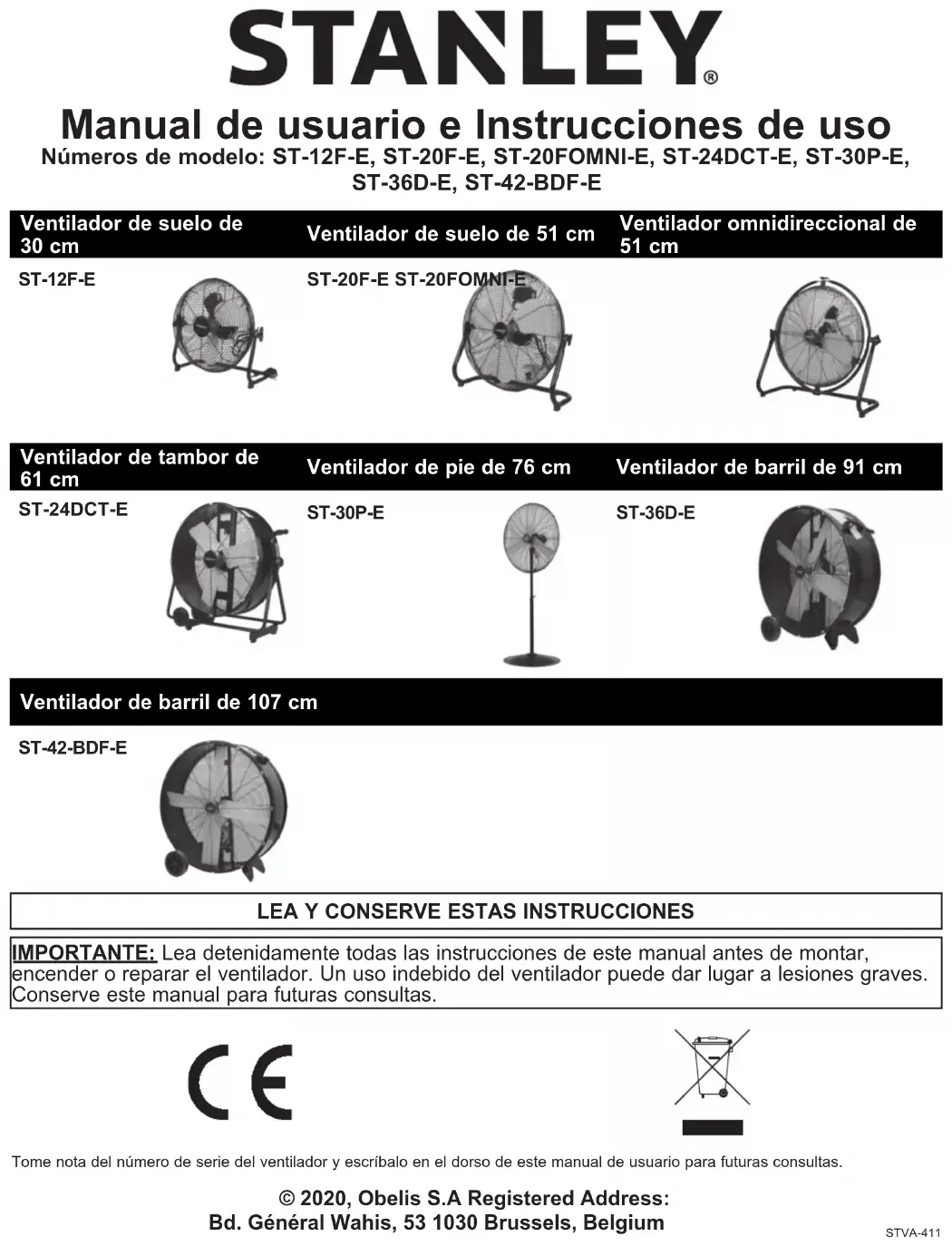

MANUAL DE USUARIO ST24DCTE STANLEY

Manual de usuario e Instrucciones de uso

Números de modelo: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Ventilador de suelo de 30 cm	Ventilador de suelo de 51 cm	Ventilador omnidireccional de 51 cm
ST-12F-E	ST-20F-E ST-20I

Ventilador de tambor de 61 cm
ST-24DCT-E
Ventilador de pie de 76 cm

Ventilador de barril de 91 cm

IMPORTANTE: Lea detenidamente todas las instrucciones de este manual antes de montar, encender o reparar el ventilador. Un uso indebido del ventilador puede dar lugar a lesiones graves. Conserve este manual para futuras consultas.

CE

Tome nota del número de serie del ventilador y escribalo en el dorso de este manual de usuario para futuras consultas.

Información de seguridad

IMPORTANTE: LEA DETENIDAMENTE TODAS LAS INSTRUCCIONES ANTES DE MONTAR, REPARAR O USAR ESTE VENTILADOR. EN CASO DE NO SEGUIRSE ESTAS INSTRUCCIONES, SE PODRÍAN PRODUCIR LESIONES GRAVES Y DAÑOS MATERIALES DE CONSIDERACIÓN.

▲ PRECAUCIÓN Solamente para uso general de ventilación. No lo use para extraer materiales y vapores peligrosos o explosivos. No utilice nunca el ventilador en espacios que contengan productos como gasolina, disolventes, diluyentes de pintura, partículas de polvo, combustibles volátiles o que desprendan partículas en el aire o productos químicos desconocidos.

ADVERTENCIA No utilice ningún ventilador que presente daños en el cable o el enchufe.

Deseche el ventilador o devuélvalo al servicio técnico autorizado para que sea comprobado o reparado.

No tienda el cable bajo alfombras/moquetas.

No cubra el cable con alfombras de ningún tipo u otras cubiertas similares.

No tienda el cable bajo muebles o electrodomésticos.

Sitúe el cable lejos de la zona de tránsito de forma que no sea posible tropezar con él.

A fin de reducir el riesgo de descargas eléctricas, no exponga el aparato al agua/lluvia ni lo use en lugares húmedos.

▲ PRECAUCIÓN A fin de reducir el riesgo de incendios y para lograr una salida de aire adecuada, canalice el aire hacia el exterior.

No proyecte el aire de escape hacia espacios rodeados por paredes o techos, ni en áticos, entresuelos o garajes.

▲ ADVERTENCIA ESTE VENTILADOR NO ES UN JUGUETE. A FIN DE REDUCIR EL RIESGO DE LESIONES Y DESCARGAS ELECTRICAS, EVITE JUGAR CON EL VENTILADOR O COLOCARLO EN UN LUGAR EN EL QUE LOS NIÑOS PEQUEÑOS PUEDAN ACCEDER A ÉL.

▲ ADVERTENCIA A fin de evitar descargas eléctricas durante su uso, impida que el ventilador entre en contacto con otros objetos conectados a tierra como tuberías, radiadores, etc.

ADVERTENCIA Puede existir riesgo de incendio, descarga eléctrica o lesiones al llevar a cabo operaciones de reparación o mantenimiento. Desenchufe o desconecte el ventilador de la fuente de alimentación antes de proceder a su reparación.

▲ ADVERTENCIA PRECAUCIÓN Dispositivo de funcionamiento automático: a fin de reducir el riesgo de lesiones, desconéctelo de la fuente de alimentación antes de proceder a su reparación.

ADVERTENCIA A fin de reducir el riesgo de incendio o descargas eléctricas, no use este aparato con dispositivos de control de velocidad de estado sólido.

ADVERTENCIA A fin de reducir el riesgo de descargas eléctricas y lesiones, no use este aparato en una ventana.

STANLEY®

NUNCA DEJE UN VENTILADOR DESATENDIDO MIENTRAS ESTÁ EN FUNCIONAMIENTO O CONECTADO A UNA FUENTE DE ALIMENTACIÓN

Información de seguridad

ADVERTENCIA A fin de reducir el riesgo de descargas eléctricas, no exponga el aparato al agua ni la lluvia. Esta unidad ha sido diseñada exclusivamente para uso en interiores.

ADVERTENCIA No utilice ningún ventilador que presente daños en el cable o el enchufe. Deseche el ventilador o devuélvalo al servicio técnico autorizado para que sea comprobado o reparado. No tienda el cable bajo alfombras/moquetas. No cubra el cable con alfombras de ningún tipo u otras cubiertas similares. No tienda el cable bajo muebles o electrodomésticos. Sitúe el cable lejos de las zonas de tránsito de forma que no sea posible tropezar con él.

▲ ADVERTENCIA El trabajo de instalación y tendido de cables eléctricos debe ser llevado a cabo por personal cualificado de acuerdo con las normativas y regulaciones vigentes.

ADVERTENCIA Al reparar o reemplazar un componente para el que sea necesario desmontar o desconectar un dispositivo de seguridad, dicho dispositivo de seguridad deberá volver a montarse o conectarse tal y como se hallaba originalmente antes de usar este ventilador.

ADVERTENCIA Use este ventilador únicamente de acuerdo con las indicaciones del fabricante.

• Antes de usar el ventilador, compruebe que no presenta piezas sueltas o dañadas. Examine el cable de alimentación y verifique que no se observan daños. No use el ventilador si alguna pieza falta o está dañada. No use el ventilador sin las protecciones de seguridad instaladas.
• Use el aparato únicamente con una corriente de 220-240 voltios a 50 Hz (ciclos) en un circuito mínimo de 15 amperios.
• Si usa un cable alargador, asegúrese de que sea del tamaño (amperaje) adecuado, tiene certificación UL y cuenta con un conector que puede aceptar el enchufe de tres clavijas con tierra del cable de alimentación del ventilador. Mantenga siempre el cable de alimentación y los cables alargadores alejados del calor, el aceite y los bordes afilados. Examine los cables con regularidad y cámbielos si presentan daños.

Instalación y montaje

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

- Coloque el ventilador en el suelo en una posición segura y, a continuación, conéctelo a una fuente de alimentación aprobada.

ST-36D-E / ST-42-BDF-E

1. Deslice el eje de las ruedas a través del bastidor de soporte de las ruedas.
2. Deslice una (1) rueda en cada uno de los lados del eje.
3. Afiance las ruedas con un (1) pasador de chaveta.
4. Coloque el ventilador en el suelo en una posición segura y, a continuación, conéctelo a una fuente de alimentación aprobada.

VENTILADOR DE PIE DE 76 CM: ST-30P-E

Instalación y montaje

Herramientas necesarias:

Alicates

Destornillador de estrella

Llave inglesa de 10 mm o llave ajustable

Llave hexagonal

Piezas incluidas en la caja:

(1) Base
(1) Protección delantera
(1) Protección trasera
(1) Conjunto del motor
(1) Conjunto de aspas del ventilador
(1) Collarín de cierre
(1) Poste de soporte superior
(1) Poste de soporte inferior
(1) Tuerca (M12) y arandela
(1) Perno pivotante (M12*40)
(9) Tornillos con brida
(1) Muelle de soporte

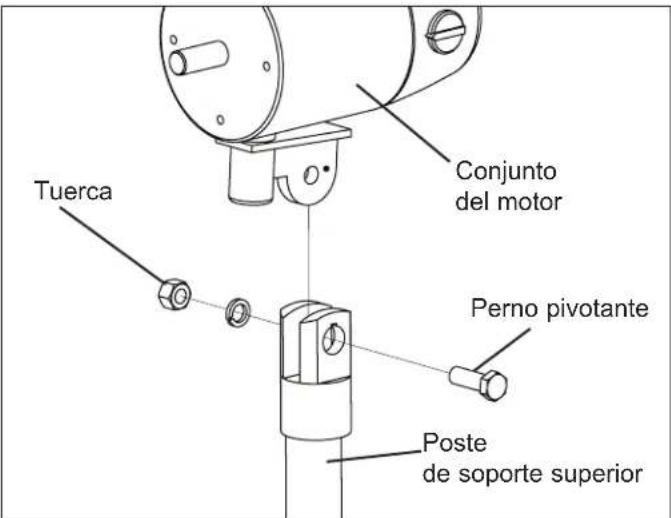

Tuerca Conjunto del motor Perno pivotante Poste de soporte superior

Figura 1: Sujeción del motor al conjunto de soporte del motor

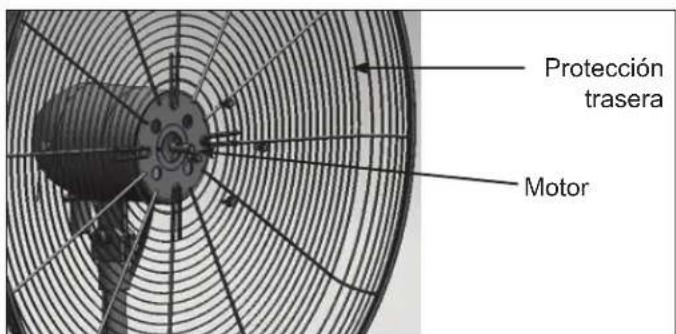

Protección trasera Motor

Figura 2: Sujeción de la protección trasera al motor

1. Coloque la base en el suelo nivelado
2. Coloque el muelle de soporte y el asiento del muelle dentro de la parte inferior del poste de soporte, e instale el poste de soporte en la base. Compruebe que los orificios están alineados.
3. Asegúrelo firmemente con (5) tornillos con brida utilizando el destornillador de estrella/la llave inglesa.
4. Coloque la cubierta de la base.
5. Afloje el tornillo del collarín de cierre utilizando el asa ajustable. Extraiga lentamente el poste de soporte superior para ajustar la altura del ventilador. Vuelva a afianzar con el asa ajustable.
6. Afloje el tornillo prisionero del soporte del motor. Monte el conjunto del motor en el conector del poste de soporte superior. Compruebe que los orificios están alineados.
7. Afiance el conjunto del motor con el perno pivotante (M12*40), la tuerca (M12) y la arandela (véase la Fig. 1). Afiance el perno firmemente con la llave inglesa. Afiance el tornillo prisionero.
8. Deslice la protección trasera en el conjunto del motor y afiáncela con (4) tornillos con brida (véase la Fig. 2). Ajuste los tornillos firmemente utilizando el destornillador de estrella/la llave inglesa.
9. Afloje el tornillo de la parte posterior del conjunto de aspas del ventilador con una llave Allen (llave hexagonal). Deslice el conjunto de aspas del ventilador en el eje del motor. Vuelva a afianzar el tornillo del conjunto de aspas del ventilador.
10. Sujete la protección delantera a la protección trasera y asegúrela con las fijaciones de la protección delantera.

PRECAUCIÓN

¡NO lleve el tornillo de las aspas

del ventilador más allá de la mues-

ca del eje! Si lo hace, las aspas no girarán correcta mente y podrían dañar el ventilador. Asegúrese de que el eje del ventilador está alineado con la parte frontal del conjunto de aspas del ventilador.

NOTA: Este modelo NO PUEDE montarse en una pared

Requisitos de información para ventiladores eléctricos

Identificador(es) del modelo: ST-12F-E

Descripción	Símbolo	Valor	Unidad
Caudal máximo del aire	F	33,49	m^3/min
Entrada de potencia del ventilador	P	44,3	W
Valor de servicio	SV	0,76	(m^3/min)/W
Consumo de electricidad en modo de espera	P_SB	0,00 W
Consumo de electricidad estacional	Q	14,2	kWh/a
Nivel de potencia acústica del ventilador	L_WA	57,2	dB(A)
Velocidad máxima del aire	c	3,08	m/s
Norma de medición del valor de servicio	REGULACIÓN DE LA COMISIÓN (UE) Núm. 206/2012 y (UE) 2016/2282
Información de contacto	Nombre y dirección del fabricante o de su representante autorizadoObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Identificador(es) del modelo: ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Descripción	Símbolo	Valor	Unidad
Caudal máximo del aire	F	49,74	m^3/min
Entrada de potencia del ventilador	P	109,8	W
Valor de servicio	SV	0,45	(m^3/min)/W
Consumo de electricidad en modo de espera	P_SB	0,00	W
Consumo de electricidad estacional	Q	35,1	kWh/a
Nivel de potencia acústica del ventilador	L_WA	67,8	dB(A)
Velocidad máxima del aire	c	2,36	m/s
Norma de medición del valor de servicio	REGULACIÓN DE LA COMISIÓN (UE)Núm. 206/2012 y (UE) 2016/2282
Información de contacto	Nombre y dirección del fabricante o de su representante autorizadoObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Requisitos de información para ventiladores eléctricos

Identificador(es) del modelo: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Descripción	Símbolo	Valor	Unidad
Caudal máximo del aire F 176,4 m			^3 /min
Entrada de potencia del ventilador P 108,1 W
Valor de servicio	SV	1,63	( m^3 /min)/W
Consumo de electricidad en modo de espera	P_SB 0,00 W
Consumo de electricidad estacional	Q	34,6	kWh/a
Nivel de potencia acústica del ventilador	L_WA	82	dB(A)
Velocidad máxima del aire	c	1,88	m/s
Norma de medición del valor de servicio	REGULACIÓN DE LA COMISIÓN (UE) Núm. 206/2012 y (UE) 2016/2282
Información de contacto	Nombre y dirección del fabricante o de su representante autorizadoObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Identificador(es) del modelo: ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Descripción	Símbolo	Valor	Unidad
Caudal máximo del aire F 143,7 m			^3 /min
Entrada de potencia del ventilador P 118,3 W
Valor de servicio	SV	1,21	( m^3 /min)/W
Consumo de electricidad en modo de espera	P_SB 0,00 W
Consumo de electricidad estacional	Q	37,9	kWh/a
Nivel de potencia acústica del ventilador	L_WA	83,4	dB(A)
Velocidad máxima del aire	c	1,49	m/s
Norma de medición del valor de servicio	REGULACIÓN DE LA COMISIÓN (UE)Núm. 206/2012 y (UE) 2016/2282
Información de contacto	Nombre y dirección del fabricante o de su representante autorizadoObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium
