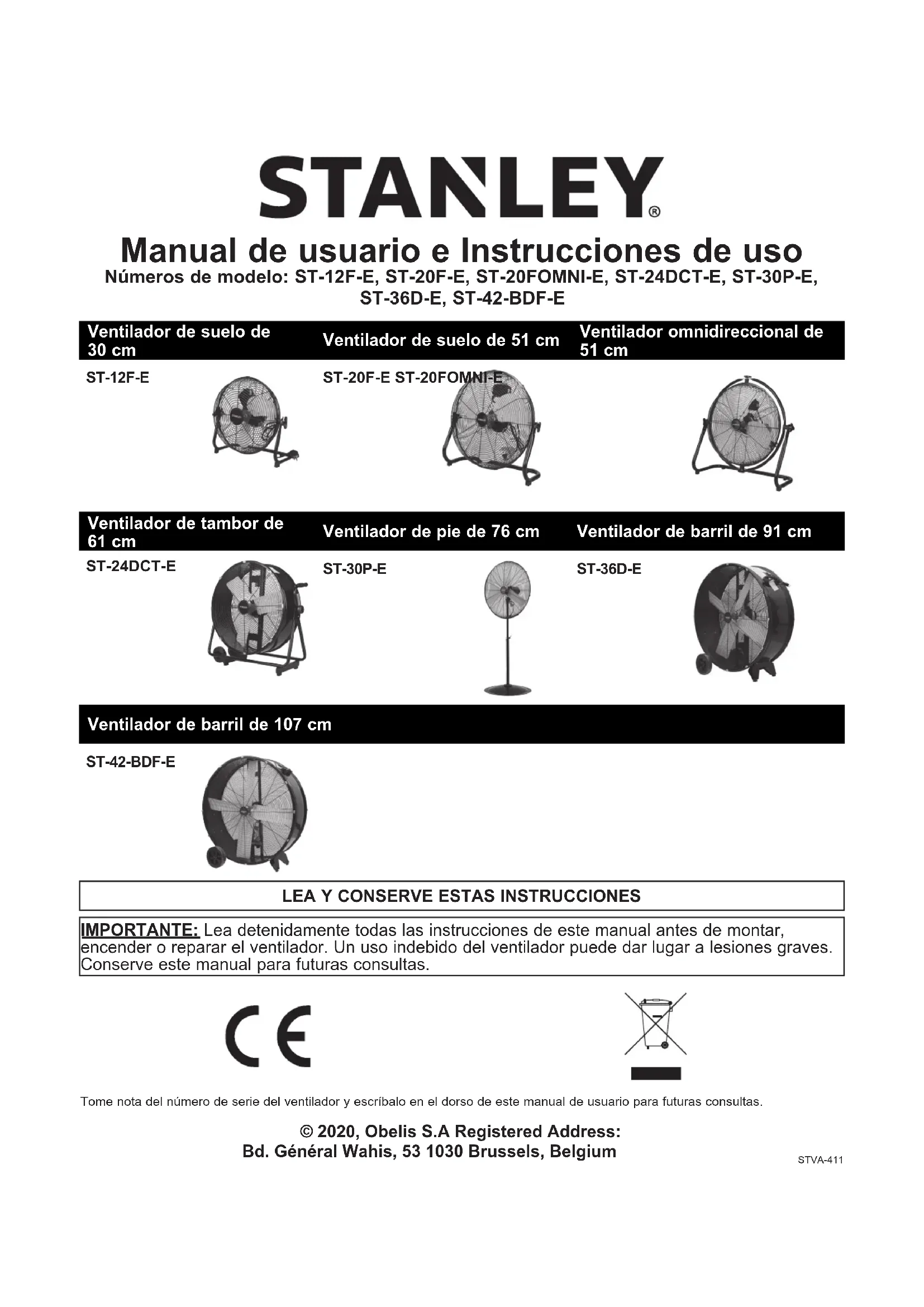

MANUAL DE USUARIO ST30PE STANLEY

Manual de usuario e Instrukiones de uso

Númos de modelos: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Ventilador de sueño de 30 cm	Ventilador de sueño de 51 cm	Ventilador omnidireccional de 51 cm
ST-12F-E	ST-20F-E ST-20FOMN-E
Ventilador de tiempo de 61 cm	Ventilador de pie de 76 cm	Ventilador de barril de 91 cm
ST-24DCT-E	ST-30P-E	ST-36D-E

Ventilador de barril de 107 cm
ST-42-BDF-E

LEAYCONSERVEESTASINSTRUCCIONES

IMPORTANTE: Lea detenidamente todas las instrucciones de este manual antes de montar, encender o reparar el ventilador. Un uso indefinido del ventilador可能导致 dar lugar a lesiones graves. Conserve este manual para futuras consultas.

Tome nota del numero de series del ventilador y escrfbalo en el dorso de este manual de usuario para futuras consultas.

© 2020, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Información de seguridad

IMPORTANTE: LEA DETENIDAMENTE TODAS LAS INSTRUCCIONES ANTES DE MONTAR, REPARAR O USAR Este Ventilador. EN CASO DE NO SEGUISE ESTAS INSTRUCCIONES, SE PODRIAN PRODUCIR LESIONES GRAVES Y DANOS MATERIALS DE CONSIDERACION.

▲ PRECAUCION Solamente para uso general de ventilacion. No lo use para extraer materiales y vaperes peligrosos o explosivos. No utilise nunca el ventilador en espacios que contenga Productos como gasolina, disolventes, diluyentes de pintura, particas de polvo, combustibles volátiles o que despendan particas en el aire o productos químicos desconocidos.

ADVERTENCIA No utilise ningún ventilador que presente daños en el cable o el enchufe.

Deseche el ventilador o devuelvalo al serviceo专业技术orizarado para que sea comprobado o reparado.

No tienda el cable bajo alfombras/moquetas.

No cubra el cable con alfombras de ningún tipo u或其他 cubiertas similares.

No tienda el cable bajo muebles o electrodomesticos.

Situe el cable lejos de la zona de transito de forma que no sea possible tropezar con el.

A fin de reducir el riesgo de descargas eletricas, no exponga el aparato al agua/lluvia ni lo use en lugares humedos.

A fin de reducir el riesgo de incendios y para lograr una calidad de aire adecuada, canalice el aire hacia el exterior.

No proyece el aire de escapeancia espacios rodeados por paredes o techos, ni en aticos,
entresuelos or garajes.

ADVERTENCA ESTE VENTILADOR NO ES UN JUGUETE. A FIN DE REDUCIR EL RIESGO DE LESIONES Y DESCARGAS ELECTRICAS, EVITE JUGAR CON EL VENTILADOR O COLOCARLO EN UN LUGAR EN EL QUE LOS NINOS PEQUENOS PUEDAN ACCEDER A EL.

A fin de evacar descargas eletricas durante su uso, impida que el ventilador entre en contacto conOthers objetocnectadosa tierra como tuberias, radiadores,etc.

ADVERTENCIA Puede existir riesgo de incendio, descarga elctrica o lesiones alllar a cabo operaciones de reparacion o mante nimiento.Desenchufe o desconnecte el ventilador de la fuente de alimentacion antes de proceder a su reparacion.

PRECAUCION Dispositivo de functiOnamento automatico: a fin de reduir el riesgo de lesiones, desconectelo de la fuente de alimentacion antes de proceder a su reparacion.

ADVERTENCIA A fin de reducir el riesgo de incendio o descargas electricas, no use este aparato con dispositivos de control de velocidad de estado solido.

ADVERTENCIA A fin de reducir el riesgo de descargas eletricas y lesiones, no use este aparato en una ventana.

Información de seguridad

ADVERTENCA A fin de reducir el riesgo de descargas eletricas, no exponga el aparato al agua ni la lluvia.Esta unidad ha sido diseñada exclusivamente para uso en interiores.
ADVERTENCIA No utilise ningun ventilador que presente daos en el cable o el enchufe. Deseche el ventilador o devuelvalo al service专业技术orizarado para que sea comprobado or reparado. No Tienda el cable bajo alfombras/moquetas.No cubra el cable con alfombras de ningun tipo u other cubiertas similares.No tienda el cable bajo muebles o electrodomesticos.Situe el cable lejos de las zonas de transito de forma que no sea posible tropezar con el.
ADVERTENCIA El trabajo de instalacion y tendido de cables electricos debe ser llvado a cabo por personalrialcualificadodeacueroconlasnormativasyregulacionesvigentes.
ADVERTENCIA Al reparar o reemplazar un componente para el que sea necessario desmontar o disconectar un dispositivo de seguidad, dicho dispositivo de seguidaddefer aolver a montarse o connectarse tal y como se hallaba originalmente antes de usar este ventilador.
ADVERTENCIA Use this ventilador unicolemente de acuero con las indicaciones del fabricante.

• Antes de usar el ventilador, compruebe que no presente piezas sueltas o danadas. Examine el cable de alimentacion y verifique que no se observan daños. No use el ventilador si una pieza falta o está dañada. No use el ventilador sin las protecciones de seguridad instaladas.
• Use el aparato únicamente con una corriente de 220-240 voltios a 50Hz (ciclos) en un circuito minimo de 15 amperios.
• Si usa un cable alargador, asegúrese de que sea del tamaño (amperaje) adecuado, tiene certificación UL y cuenta con un conductor que pueda acpetar el enchufe de tres clavijas con tierra del cable de alimentación del ventilador. Mantenga tiempo el cable de alimentación y los cables alargadores alejados del calor, el aceite y los bordes aflilados. Examine los cables con regularidad y cámbelos si presentan daños.

Instalacion y montaje

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

• Coloque el ventilador en el sueño en una posicion segura y, a continuacion, conectelo a una fuente de alimentacion的概率.

ST-36D-E / ST-42-BDF-E

1. Deslice el eje de las ruedas a工程技术 del bastidor de soporte de las ruedas.
2. Deslice una (1) rueda en cada uno de los lados del eje.
3. Afiance las ruedas con un (1) pasador de chaveta.
4. Coloque el ventilador en el suejo en una posicjion segura y, a continuacion, conectelo a una fuente de alimentacion aprobada.

VENTILADOR DE PIE DE 76 CM: ST-30P-E

Instalación y montaje

Herramientos necessities:

Alicates

Destornillador de estrella

Llave inglesia de 10 mm o llave ajustable

Llave hexagonal

Piezas incluidas en la caja:

(1) Base
(1) Proteccion delantera
(1) Proteccion trasera
(1) Conjunto del motor
(1) Conjunto de aspas del ventilador
(1) Collarín de cierre
(1) Poste de soporte superior
(1) Poste de soporte inferior
(1) Tuerca (M12) y arandela
(1) Perno pivotante (M12*40)
(9) Tornillos con brida
(1) Muelle de soporte

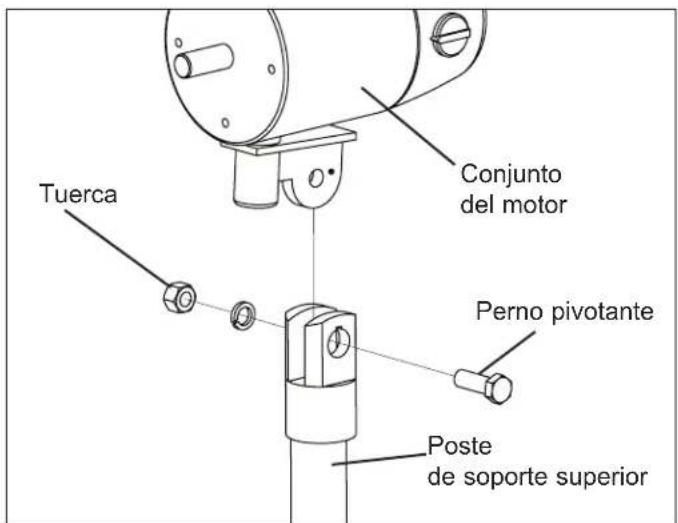

Figura 1: Sujeción del motor al Conjunto de soporte del motor

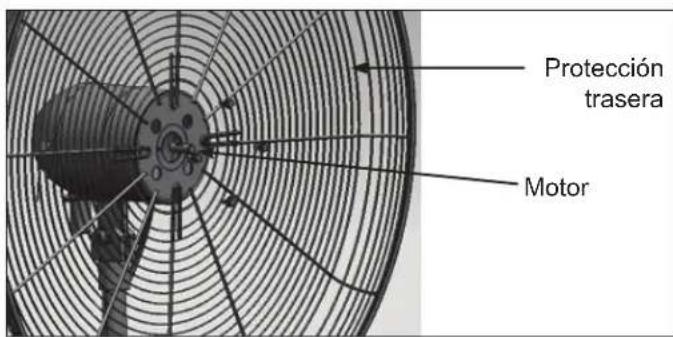

Figura 2: Sujeción de la protección trasera al motor

1. Colque la base en el suelo nivelado
2. Coloque el muelle de soporte y el asiento del muelle bajo de la parte inferior del poste de soporte, e instale el poste de soporte en la base. Compruebe que los orificios estan alineados.
3. Asegúrelo firmamente con (5) tornillos con brida'utilizando el destornillador de estrella/la llave inglesia.
4. Coloque la cubierta de la base.
5. Afloje el tornillo del collarin de cierre utilizing el asa ajustable. Extraiga lentamente el poste de soporte superior para ajustar la alta del ventilador. Vuelva a afianzar con el asa ajustable.
6. Afloje el tornillo prisonero del soporte del motor. Monte el Conjunto del motor en el conector del poste de soporte superior. Compruebe que los orificios estan alineados.
7. Afiance el Conjunto del motor con el perno pivotante (M12*40), la tuerca (M12) y la arandela (vease la Fig. 1). Afiance el perno firmamente con la llave inglesia. Afiance el tornillo prisonero.
8. Deslice la proteccion trasera en el Conjunto del motor y afiancela con (4) tornillos con brida (vease la Fig. 2). Ajuste los tornillos firmamente utilizingo el destornllador de estrella/la llave inglesia.
9. Afloje el tornillo de la parte posterior del Conjunto de aspas del ventilador con una llave Allen (llave hexagonal). Deslice elconjunto de aspas del ventilador en el eje del motor. Vuelva a afianzar el tornillo del conjunto de aspas del ventilador.
10. Sujete la proteccion delantera a la proteccion trasera y asegurela con las fijaciones de la proteccion delantera.

PRECAUCION iNO I've el tornillo de las aspas del ventilador mas alla de la muesca del eje! Si lo hace, las aspas no giraran correctamente y podrnan daar el ventilador. Asegurese de que el eje del ventilador está alineado con la parte frontal del conjunto de aspas del ventilador.

NOTA: Este Modelo NO PUEDE montarse en una pared

Requisitos de informacion para ventiladores electricos

Identificador(es) del modelo: ST-12F-E

Descripción	Símbolo	Valor	Unidad
Caudal máximo del aire	F	33,49	m³/min
Entrada de potencia del ventilador	P	44,3	W
Valor de servicios	SV	0,76	(m³/min)/W
Consumo de electricidad en modo deepera	PSB	0,00 W
Consumo de electricidad estacional	Q	14,2	kWh/a
Nivel de potencia acústica del ventilador	LWA	57,2	dB(A)
Velocidad的最大值 del aire	c	3,08	m/s
Norma de medicación del valor de servicios	REGULACION DE LA COMISión (UE)Núm. 206/2012 y (UE) 2016/2282
Información de contacto	Nombre y direccion del fabricante o de su representante autorizadoObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Identificador(es) del Modelo: ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Descripción	Símbolo	Valor	Unidad
Caudal máximo del aire	F	49,74	m3/min
Entrada de potencia del ventilador	P	109,8	W
Valor de servicios	SV	0,45	(m3/min)/W
Consumo de electricidad en modo de expectsa	PSB	0,00	W
Consumo de electricidad estacional	Q	35,1	kWh/a
Nivel de potencia acústica del ventilador	LWA	67,8	dB(A)
Velocidad Tmaxima del aire	c	2,36	m/s
Norma de medicación del valor de servicios	REGULACION DE LA COMISión (UE) Núm. 206/2012 y (UE) 2016/2282
Información de contacto	Nombre y direccion del fabricante o de su representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Requisitos de información para ventiladores electricos

Identificador(es) del modelo: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Descripción	Símbolo	Valor	Unidad
Caudal máximo del aire F 176,4 m			3/min
Entrada de potencia del ventilador P 108,1 W
Valor de servicios	SV	1,63	(m³/min)/W
Consumo de electricidad en modo deepera	PSB 0,00 W
Consumo de electricidad estacional	Q	34,6	kWh/a
Nivel de potencia acústica del ventilador	LWA	82	dB(A)
Velocidad Tmaxima del aire	c	1,88	m/s
Norma de medicación del valor de servicios	REGULACION DE LA COMISión (UE)Núm. 206/2012 y (UE) 2016/2282
Información de contacto	Nombre y direccion del fabricante o de su representante autorizadoObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Identificador(es) del Modelo: ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Descripción	Símbolo	Valor	Unidad
Caudal máximo del aire F 143,7 m			3/min
Entrada de potencia del ventilador P 118,3 W
Valor de serviceo	SV	1,21	(m3/min)/W
Consumo de electricidad en modo de expectsa	PSB 0,00 W
Consumo de electricidad estacional	Q	37,9	kWh/a
Nivel de potencia acústica del ventilador	LWA	83,4	dB(A)
Velocidad Tmaxima del aire	c	1,49	m/s
Norma de medicación del valor de serviceo	REGULACION DE LA COMISión (UE) Núm. 206/2012 y (UE) 2016/2282
Información de contacto	Nombre y direccion del fabricante o de su representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium
