ST30PE - Ventilator STANLEY - Kostenlose Bedienungsanleitung

Marke	Stanley
Modell	ST30PE (ST-30P-E)
Produkttyp	Standventilator
Durchmesser der Flügel	76,2 cm (30 Zoll)
Höhenverstellbar	Ja, Teleskopstange
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	118,3 W
Maximaler Luftdurchsatz	143,7 m³/min
Maximale Luftgeschwindigkeit	1,49 m/s
Schallleistungspegel	83,4 dB(A)
Saisonaler Verbrauch	37,9 kWh/Jahr
Servicewert	1,21 (m³/min)/W
Anzahl der Geschwindigkeitsstufen	3 (Schätzung)
Neigbarer Kopf	Ja
Gewicht (Schätzung)	6 kg
Material	Metall und Kunststoff
Sicherheit	Schutzgitter, Erdung, automatische Abschaltung nicht erwähnt
Reinigung	Vor Reinigung Netzstecker ziehen, weiches Tuch
Ersatzteile	Erhältlich über Kundendienst
Garantie	Nicht angegeben, Kundendienst kontaktieren

Häufig gestellte Fragen - ST30PE STANLEY

Wie montiere ich den Ventilator ST30PE ?

Stellen Sie den Sockel auf einen ebenen Boden. Montieren Sie die untere Stange mit der Feder und dem Sitz. Schrauben Sie die Senkkopfschrauben fest. Stecken Sie die obere Stange in die untere Stange und stellen Sie die Höhe ein. Befestigen Sie den Motorblock am Verbinder der oberen Stange mit dem Gelenkbolzen, der Mutter und der Unterlegscheibe. Montieren Sie das hintere Gitter, dann die Flügel, dann das vordere Gitter.

Welcher Steckdosentyp wird benötigt?

Der Ventilator benötigt eine geerdete Steckdose (dreipolig) mit einer Spannung von 220-240 V und einer Frequenz von 50 Hz.

Wie stelle ich die Höhe des Ventilators ein?

Lösen Sie das Rädchen am Klemmring der Stange. Ziehen oder schieben Sie die obere Stange, um die gewünschte Höhe zu erreichen, und ziehen Sie dann das Rädchen wieder fest.

Kann der Ventilator oszillieren?

Die Anleitung erwähnt keine Oszillationsfunktion für dieses Modell. Es ist möglich, den Kopf manuell zu neigen, indem Sie die Einstellschraube der Motorhalterung lösen.

Wie reinige ich den Ventilator?

Ziehen Sie immer den Netzstecker, bevor Sie den Ventilator reinigen. Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch. Verwenden Sie keine Lösungsmittel. Die Gitter können zur gründlicheren Reinigung demontiert werden.

Was tun, wenn der Ventilator nicht startet?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und das Kabel nicht beschädigt ist. Stellen Sie sicher, dass der Ventilator eingeschaltet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Service-Center.

Kann ich den Ventilator mit einem Verlängerungskabel verwenden?

Ja, verwenden Sie nur ein zugelassenes Verlängerungskabel mit ausreichender Leistung (min. 15 A) mit einem dreipoligen Stecker. Führen Sie das Kabel nicht unter einem Teppich hindurch.

Ist der Ventilator für den Außeneinsatz geeignet?

Nein, dieser Ventilator ist nur für den Innenbereich konzipiert. Setzen Sie ihn keinem Wasser oder Regen aus.

Wie baue ich die Flügel zur Reinigung aus?

Ziehen Sie den Netzstecker. Lösen Sie das vordere Gitter, indem Sie die Befestigungen aufklipsen. Lösen Sie die Schraube am Flügelblock mit dem mitgelieferten Inbusschlüssel und entfernen Sie dann den Flügelblock von der Welle.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Kundendienst von Stanley in Ihrem Land (Adressen am Ende der Anleitung). Halten Sie die Modellnummer ST30PE bereit.

BEDIENUNGSANLEITUNG ST30PE STANLEY

Bd. Général Wahis, 53 1030 Brussels, Belgium

STVA-411

Bd. Général Wahis, 53 1030 Brussels, Belgium

Safety Information

IMPORTANT: READ ALL INSTRUCTIONS CAREFULLY BEFORE ASSEMBLY, SERVICE OR USE OF THIS FAN. FAILURE TO COMPLY WITH THESE INSTRUCTIONS COULD RESULT IN SERIOUS PERSONAL INJURY AND / OR PROPERTY DAMAGE.

CAUTION

Bd. Général Wahis, 53 1030 Brussels, Belgium

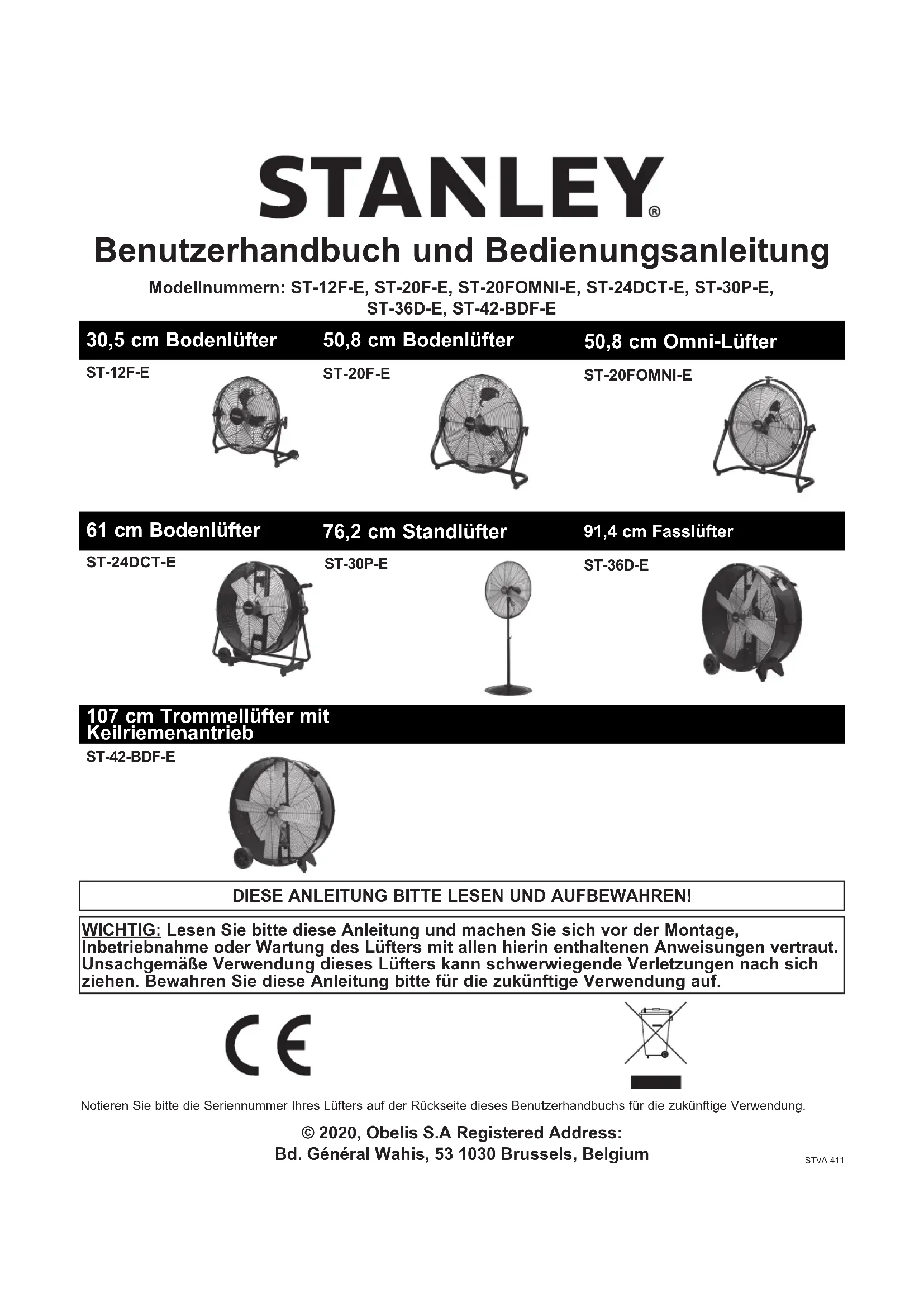

Benutzerhandbuch und Bedienungsanleitung

Modellnummern: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

30,5 cm Bodenlüfter	50,8 cm Bodenlüfter	50,8 cm Omni-Lüfter
ST-12F-E	ST-20F-E	ST-20FOMNI-E

61 cm Bodenlüfter	76,2 cm Standlüfter	91,4 cm Fasslüfter
ST-24DCT-E	ST-30P-E	ST-36D-E

107 cm Trommellüfter mit Keilriemenantrieb

ST-42-BDF-E

DIESSE ANLEITUNG BITTE LESEN UND AUFBEWAHREN!

WICTIG: Lesen Sieitte dieser Anleitung und machen Sie sich vor der Montage, Inbetriebnahme oder Wartung des Lüften mit allen hierin enthaltenen Anweisungen vertraut. Unsachgemäß Verwendung这点es Lüften kann schwerwiegende Verletzungen nach sichziehen. Bewahren Sie diese Anleitungitte für die zukünftige Verwendung auf.

C E

Notieren Sieitte die Seriennummer Ihres Lufters auf der Rückseite deses Benutzerhandbuchs fur die zukunftige Verwendung.

© 2020, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Sicherheitshinweise

ACHTUNG: LESEN SIE BITTE VOR DER MONTAGE, WARTUNG ODER VERWENDUNG DES LÜFTERS ALLE ANWEISUNGEN SORGFÄLTIG DURCH. DAS NICTBEACHTEN DIESER ANLEITUNG KANN ZU SCHWERWIEGenden VERLETZUNGEN UND/ODER MATERIELLEN SCHÄDEN FÜRHEN.

▲VORSICHTIG

Nur zur allgemeinen Entlüfung. Nicht zur Entlüfung gefährlicher oder explosionsfähiger Stoffe und Dämpfe verwenden. Verwenden Sie den Lüfter niemals in Umgebungen, die Stoffe wie Benzin, Lösemittel, Farbverträger, Staubpartikel, flüchtige oder aerogene brennbare Stoffe oder sonstige unbekannte Chemikalien enthalten.

ACHTUNG Lüfter nicht bei beschädigtem Kabel oder Stecker betreiben!

Lüfter außer Betrieb behmen beziehungsweise zur Überprüfung und/oder Reparatur einer zugelassenen Fachwerkstatt überlassen.

Kabel nicht unter Bodenbelägen verlegen.

Nicht unter Teppichen, Läufern oder ähnlichen Abdeckungen führen.

Kabel nicht unter Mobeln oder Geräten hindurchführren.

Kabel nicht über Laufstrecken führen, da sonst Stolpergebnis besteht.

Um die Gefahr von Stromschlagen zu minimieren, vor Wasser/Regen schätzen und nicht in feuchten Umgebungen verwenden.

Zur Vermeidung von Brandgefahr und zur ordnungsgemänen Abluft sicherstellen, dass für eine ausreichende Luftabfuhr nach außen gesorgt ist.

Die Abluft nicht in Zwischenräume von Wänden oder Decken oder auf Dachböden, in Zwischendecken oder Garagen leiten.

DIESER LÜFTER IST EIN ELEKTROGERAT UND KEIN Spielzeug! UM DAS PERSONLICHEVERLETZUNGSRISIKOUNDDIEGFAHREINESSTROMSCHLAGS ZU MINIMIEREN, DARF DER LÜFTER NICT ZWECKENTFREMDET UND NICT IN DER REICHWEITE VON KINDERN AUFGESTELLT WERDEN.

Um Stromschläge während des Betriebs zu verhindern, vermeiden Sie den Kontakt des Lufters mit anderen schutzgeerdeten Objeken, wie beispielsweise Rohrleitungen, Heizkörper usw.

ACHTUNG Gefahr von Bränden, Stromschlagen oder Verletzungen beim Betrieb oder bei der Wartung. Trennen Sie den Lüfter vor Wartungstätigkeiten vom Stromnetz.

▲ACHTUNG VORSICHT! Automatisch betriebenes Gerät - zur Minimierung der Verletzungsgefahr vor Wartungstätigkeiten vom Stromnetz trennen!

ACHTUNG Um die Gefahr von Bränden oder Stromschlagen zu minimieren, verwenden Sie den Lüfter nicht mit transistorgesteuerten Drehzahlreglern.

ACHTUNG Um die Gefahr von Stromschlagen und Verletzungen von Personen zu minimieren, nicht in einem Fenster verwenden.

STANLEY

STANLEY

Stanley, das STANLEY-Logo, das eingekerbte Rechteck sowie das gelb-schwarze diagonale Paketdesign sind Markenzeichen von Stanley Black & Decker, Inc. oder ihrer Tochterunternehmen.

Sicherheitshinweise

▲ACHTUNG	Um die Gefahr von Stromschlagen zu minimieren, vor Wasser/Regen schützen und nicht in feuchten Umgebungen verwenden.
▲ACHTUNG	Lüfter nicht bei beschädigtem Kabel oder Stecker betreiben! Lüfter außer Betriebnehmen beziehungsweise zur Überprüfung und/oder Reparatur einer zugelassenen Fachwerkstatt überlassen. Kabel nicht unter Bodenbelägen verlegen. Kabel nicht unter Teppichen, Laufern oder ähnlichen Abdeckungen führen. Kabel nicht unter Möbeln oder Geräten hindurchführ- ren. Kabel nicht über Laufstrecken führen, da sonst Stolpergefahr besteht.
▲ACHTUNG	Die Installation und der elektrische Anschluss muss von einer oder mehreren quali-fizierten Personen entsprechend den maßgeblichen Gesetzen und Vorschriften vorgenommen werden.
▲ACHTUNG	Falls zum Warten oder Ersetzen eines Bauteils eine Sicherheitseinrichtung entfernt oder von ihrem Anschluss getrennt werden muss, muss diese Sicherheitseinrichtung in der gleiche Weise wieder installiert oder montiert werden, wie sie vor der ersten Inbetriebnahme theses Lüfters installiert war.
▲ACHTUNG	Diesen Lüfter nur in der vom Hersteller vorgesehenen Weise verwenden.

• Vor der Inbetriebnahme den Lüfter immer auf lose oder beschädigte Teile überprüfen. Netzanschlusskabel auf Schäden überprüfen. Den Lüfter niemals verwenden, wenn Teile beschädigt sind oder fehlen. Den Lüfter niemals ohne Anbringen der Schutzvorrichtungen betreiben.
• Nur an Stromnetzen mit 220-240 Volt 50 Hz (Netzfrequenz) mit mindestens 15 A Stromstärke betreiben.
• Beim Verwenden eines Verlängerungskabels nur ein Kabel mit der vorgeschriebenen Stromstärke (Strombelastbarkeit in Ampere), UL-Zertifizierung sowie einer Steckdose mit Schutzerde verwenden, die zum Stecker des Netzanschlusskabels passst. Netzanschlusskabel und Verlängerungskabel immer vor Hitze, Öl und scharfen Kanten schützen. Netzanschlusskabel regelmäßiger überprüfen und bei Beschädigung ersetzen.

Installation und Montage

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Lüfter auf ebener Fläche in einer sicheren, gewündsten Position aufstellen und an eine zulässige Spannungssquelle anschließen.

ST-36D-E / ST-42-BDF-E

1. Radachse durch den Radträgerrahmen schiben.
2. Ein (1) Rad auf einer Seite auf die Radachse schiben.
3. Rad mit einem (1) Splint sichern.
4. Lüfter auf ebener Fläche in einer sicheren, gewündsten Position aufstellen und an eine zulässige Spannungsequelle anschließen.

76.2 cm-STANDLÜFTER: ST-30P-E

Installation und Montage

Benötipte Werkzeuge:

Zange

Kreuzschlitzschraubendreher

10-mm-Schraubenschlüssel oder Rollgabelschlüssel Innensechskantschlüssel

Teile in der Box:

(1) Standfuß
(1) Vorderes Schutzgitter
(1) Hinteres Schutzgitter
(1) Motorbaugruppe
(1) Lüfterflügelbaugruppe
(1) Spannring
(1) Obere Haltestange
(1) Untere Haltestange
(1) Mutter (M12) und Unterlegscheibe
(1) Gelenkbolzen (M12*40)
(9) Flanschschrauben
(1) Stutzfeder

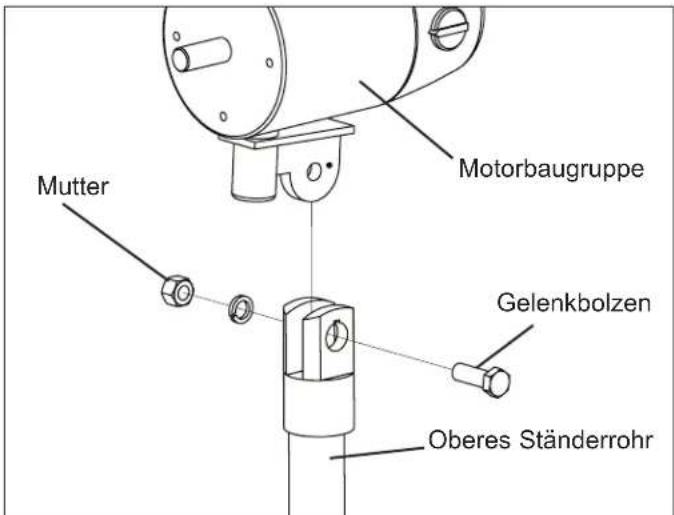

Abbildung 1: Motor an der Motorträgerbaugruppe befestigen

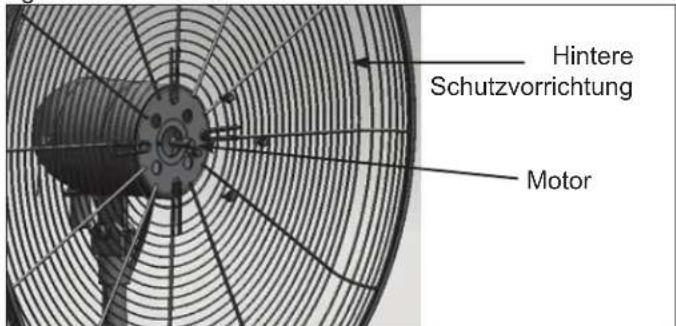

Abbildung 2: Hintere Schutzvorrichtung am Motor befestigen

1. Den Standfuß auf einer ebenen Fläche positionieren.
2. Die Stütz feder und den Federteller von unter in die Haltestange einsetzen und die Haltestange am Stützfuß befestigen. Sicherstellen, dass die Lächer richtig ausgerichtet sind.
3. Dann die (5) Flanschschrauben unter Verwendung eines Schraubenschlüssels/Kreuzschlitzschraubendrehers einsetzen und festziehen.
4. Die Ständerabdeckung nach unten schiben.
5. Die Spannringschraube mit dem verstelltaren Griff offen. Die obere Haltestange langsam bis auf die gewünschte Lüfterhöhe Herausziehen. Dann den verstelltaren Griff wieder festziehen.
6. Die Stellschraube am Motorträger loseN. Die Motorbaugruppe am Verbindungsstuck an der oberen Haltestange befestigen. Sicherstellen, dass die Licher richtig ausgerichtet sind.
7. Die Motorbaugruppe mit dem Gelenkbolzen (M12*40), der Mutter (M12) und der Unterlegscheibe sichern (siehe Abb. 1). Den Bolzen mit dem Schraubenschlüssel festziehen. Die Stellschaube anziehen.
8. Das hintere Schutzgitter auf der Motorbaugruppe anbringen und mit (4) Flanschschrauben sichern (siehe Abb. 2). Die Schrauben unter Verwendung des Schraubenschlüssels/Kreuzschlitzschraubendrehers fest anziehen.
9. Die Schraube an der Rückseite der Lüfterflügelbaugruppe mit einem Innensechskantschluss offen. Die Lüfterflügelbaugruppe auf die Motorwelle schiben. Die Schraube an der Lüfterflügelbaugruppe wieder anziehen.
10. Das vordere Schutzgitter mit dem hinteren Schutzgitter verbinden und mit den am Frontschutzgitter angebrachten Halterungen befestigen.

ANMERKUNG: Dieses Modell ist NICHT für die Wandmontage geeignet.

A VORSICHTIG

Lüfterflügelschraube NICTHT über die Nut in der Welle schiben! Andernfalls wird die Drehung der Lüfterflügel

negativ beeinflusst und der Lüfter kann beschädigt werden! Sicherstellen, dass die Lüfterwelle bündig mit der Vorderseite der Lüfterflügelbaugruppe abschiedt.

Pflichtangaben für elektrische Ventilatoren

Modellkennung(en): ST-12F-E

Beschreibung	Symbol	Wert	Einheit
Maximaler Volumenstrom F 33,49 m			3/min
Ventilator-Leistungsaufnahme P 44,3	W
Serviceverhältnis	SV	0,76	(m3/min)/W
Leistungsaufnahme im Bereitschaftsmodus	PSB 0,00 W
Saisonaler Stromverbrauch Q 14,2 kWh/a
Ventilator-Schalleistungspegel L	WA 57,2	dB(A)
Maximale Luftgeschwindigkeit	c	3,08	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	VERORDNUNG (EU) Nr. 206/2012 und (EU) 2016/2282 DER KOMMISSION
Kontaktangaben	Name und Anschrift des Herstellers oder seines Bevollmächtigten
	Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Modellkennung(en): ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Beschreibung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F 49,74	m	3/min
Ventilator-Leistungsaufnahme	P	109,8	W
Serviceverhältnis	SV	0,45	(m3/min)/W
Leistungsaufnahme im Bereitschaftsmodus	PSB	0,00	W
Saisonaler Stromverbrauch	Q	35,1	kWh/a
Ventilator-Schalleistungspegel	LWA	67,8	dB(A)
Maximale Luftgeschwindigkeit	c	2,36	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	VERORDNUNG (EU) Nr. 206/2012 und (EU) 2016/2282 DER KOMMISSION
Kontaktangaben	Name und Anschrift des Herstellers oder seines Bevollmächtigten
	Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Pflichtangaben für elektrische Ventilatoren

Modellkennung(en): ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Beschreibung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	176,4	m3/min
Ventilator-Leistungsaufnahme	P	108,1	W
Serviceverhältnis	SV	1,63	(m3/min)/W
Leistungsaufnahme imBereitschaftsmodus	PSB	0,00 W
Saisonaler Stromverbrauch	Q	34,6	kWh/a
Ventilator-Schalleistungspegel	LWA	82	dB(A)
Maximale Luftgeschwindigkeit	c	1,88	m/s
Messnorm für die Ermittlung desServiceverhältnisses	VERORDNUNG (EU)Nr. 206/2012 und (EU) 2016/2282 DER KOMMISSION
Kontaktangaben	Name und Anschrift des Herstellers oder seinesBevollmächtigtenObelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Modellkennung(en): ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Beschreibung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	143,7	m3/min
Ventilator-Leistungsaufnahme	P	118,3	W
Serviceverhältnis	SV	1,21	(m3/min)/W
Leistungsaufnahme im Bereitschaftsmodus	PSB	0,00 W
Saisonaler Stromverbrauch	Q	37,9	kWh/a
Ventilator-Schalleistungspegel	LWA	83,4	dB(A)
Maximale Luftgeschwindigkeit	c	1,49	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	VERORDNUNG (EU) Nr. 206/2012 und (EU) 2016/2282 DER KOMMISSION
Kontaktangaben	Name und Anschrift des Herstellers oder seines Bevollmächtigten
	Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium
