ST30PE - Ventilator STANLEY - Gratis gebruiksaanwijzing en handleiding

Merk	Stanley
Model	ST30PE (ST-30P-E)
Producttype	Ventilator op voet
Diameter bladen	76,2 cm (30 inch)
Verstelbare hoogte	Ja, telescopische stang
Voeding	220-240 V, 50 Hz
Opgenomen vermogen	118,3 W
Maximaal luchtdebiet	143,7 m³/min
Maximale luchtsnelheid	1,49 m/s
Geluidsvermogensniveau	83,4 dB(A)
Seizoensgebonden verbruik	37,9 kWh/jaar
Servicewaarde	1,21 (m³/min)/W
Aantal snelheden	3 (schatting)
Kop kantelbaar	Ja
Gewicht (schatting)	6 kg
Materiaal	Metaal en kunststof
Veiligheid	Beschermroosters, aarding, automatische uitschakeling niet vermeld
Reiniging	Loskoppelen voor reiniging, zachte doek
Onderdelen	Beschikbaar via klantenservice
Garantie	Niet gespecificeerd, neem contact op met klantenservice

Veelgestelde vragen - ST30PE STANLEY

Hoe monteer ik de ST30PE ventilator?

Plaats de voet op een vlakke ondergrond. Monteer de onderste stang met de veer en de zitting. Draai de schroeven met voetplaat vast. Steek de bovenste stang in de onderste stang en stel de hoogte in. Bevestig de motorunit op de connector van de bovenste stang met de scharnieras, de moer en de ring. Monteer het achterrooster, vervolgens de bladen, daarna het voorrooster.

Welk type stekker is nodig?

De ventilator heeft een geaard stopcontact nodig (drie pinnen) met een spanning van 220-240 V en een frequentie van 50 Hz.

Hoe stel ik de hoogte van de ventilator in?

Draai de moer van de klemring op de stang los. Trek of duw de bovenste stang tot de gewenste hoogte, draai de moer vervolgens weer vast.

Kan de ventilator oscilleren?

De handleiding vermeldt geen oscillatiefunctie voor dit model. Het is mogelijk de kop handmatig te kantelen door de verstelschroef van de motorsteun los te draaien.

Hoe reinig ik de ventilator?

Koppel de ventilator altijd los voordat u hem reinigt. Gebruik een zachte, droge of licht vochtige doek. Gebruik geen oplosmiddelen. De roosters kunnen worden gedemonteerd voor een grondigere reiniging.

Wat te doen als de ventilator niet start?

Controleer of de stekker goed is aangesloten en of het snoer niet beschadigd is. Zorg ervoor dat de ventilator is ingeschakeld. Als het probleem aanhoudt, neem dan contact op met een erkend servicecentrum.

Kan ik de ventilator met een verlengsnoer gebruiken?

Ja, gebruik alleen een goedgekeurd verlengsnoer met voldoende vermogen (min. 15 A) met een stekker met drie pinnen. Laat het snoer niet onder een tapijt lopen.

Is de ventilator geschikt voor buitengebruik?

Nee, deze ventilator is alleen ontworpen voor gebruik binnenshuis. Stel hem niet bloot aan water of regen.

Hoe demonteer ik de bladen voor reiniging?

Koppel de ventilator los. Maak het voorrooster los door de bevestigingen los te klikken. Draai de schroef op de bladunit los met de meegeleverde inbussleutel en verwijder de bladunit van de as.

Waar vind ik reserveonderdelen?

Neem contact op met de klantenservice van Stanley in uw land (contactgegevens achterin de handleiding). Houd het modelnummer ST30PE bij de hand.

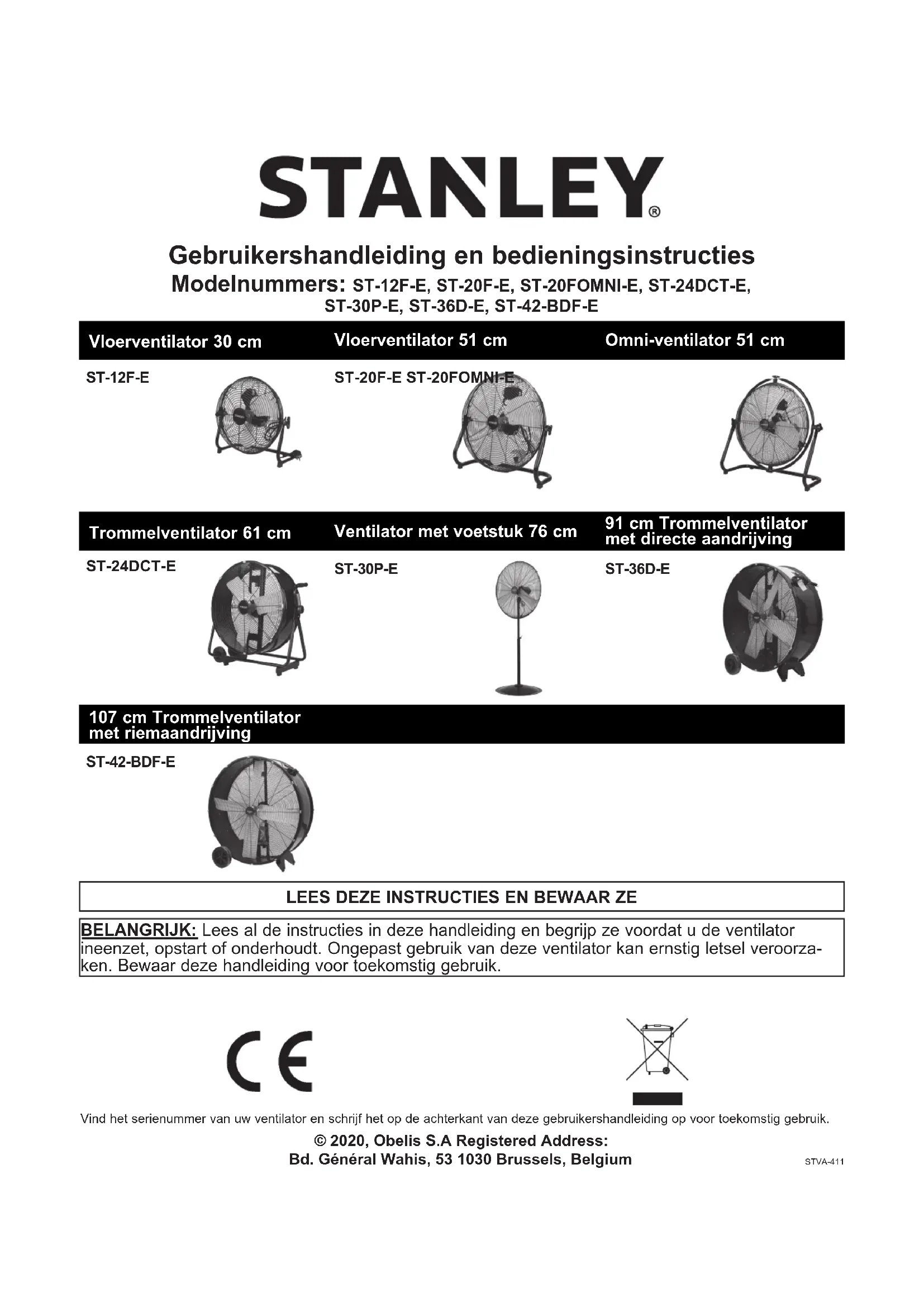

GEBRUIKSAANWIJZING ST30PE STANLEY

Gebruikershandleiding en bedieningsinstructies

Modelnummers: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Vloerventilator 30 cm	Vloerventilator 51 cm	Omni-ventilator 51 cm
ST-12F-E	ST-20F-E ST-20FOMNI-E
Trommelventilator 61 cm	Ventilator met voetstuk 76 cm	91 cm Trommelventilator met directe aandrijving
ST-24DCT-E	ST-30P-E	ST-36D-E
107 cm Trommelventilator met riemaandrijving
ST-42-BDF-E

LEES DEZE INSTRUCTIES EN BEWAAR ZE

BELANGRIJK: Lees al de instructies in deze handleiding en begrijp ze voordat u de ventilator ineenzet, opstart of onderhoudt. Ongepast gebruik van deze ventilator kan ernstig letsel veroorzaken. Bewaar deze handleiding voor toekomstig gebruik.

Vind het serienummer van uw ventilator en schrijf het op de achechterkant van deze gebruikershandleiding op voor toekomstig gebruik.

Veiligheidsinformatie

▲WAARSCHUWING	Enkel voor algemene ventilatie. Niet gebruiken om gevaarlijke of explosieve materiaalen en dampen te ventilieren. Gebruik de ventilator nooit in ruimtes die producten bevatten zoals benzine, oplosmiddelen, verfverdunners, stofdeeltjes, vluchtige of in de lucht gedragen ontvlambare deeltjes of gelijk welke nicht bekende chemische stoffen.
▲WAARSCHUWING	Bedien geen enkele ventilator als de kabel of stekker beschadigd is.
Werp de ventilator weg of breng hetণn een geauthoriseerde reparatiedienst voor onderzoek en/of herstel.
Niet doen draaien onder tapijt.
Niet bedekken met dekens, vloerkleden of gelijkaardige afdekking.
Laat de stroomkabel Niet onder meubilair of toestellen lopen.
Breng de stroomkabel weg van gebieden met veel voetverkeer zodat men er net over kan struikelen.
Om het risico op elektrische schok te verminderen, stel het net bloot aan water/regen of gebruik het net in vochtigeplaatsen.
▲WAARSCHUWING	Om het risico op brand te verminderen en om de lucht op gpaste manier weg te leiden, zorg ervoor om de lucht maar buiten te leiden.
Breng de uitlaatlucht Niet binnen ommuurde ruimtes, plafonds of in zolders, kruppelders of garages.
BELANGRIJK: LEES ALLE INSTRUCTIES ZORGVULDIG VOORAFGAAND AAN MONTAGE, ONDERHOUD OF GEBRUIK VAN DEZE VENTILATOR. INDIEN U DEZE INSTRUCTIES NIET NALEEFT KAN DIT LEIDEN TOT ERNSTIG PERSOONLIJK LETSEL EN/OF SCHADE AAN EIGENDOM.
▲WAARSCHUWING	DIT IS EEN VENTILATOR - GEEN SPEELGOEDI! OM HET RISICO OP PERSOONLIJK LETSEL EN ELEKTRISCHE SCHOK TE VERMINDEREN, MOGEN KLEINE KINDEREN NIET SPELEN MET VENTILATOREN OF MOGEN ZE NIET GEPLAATST WORDEN WAAR KLEINE KINDEREN ER BIJ KUNNEN.
▲WAARSCHUWING	Ter beschaming gegen elektrische schokken wanner de ventilator in werkung is, LAST de ventilator Niet in contact komen met andere geaarde voorwerpen zoals pijpen, radiatoren, enz.
▲WAARSCHUWING	Risico op brand, elektrische schok of persoonlijk letsel bij het onderhoud. Koppel de ventilator los van de stroombron alvorens onderhoud uit te voeren.
▲WAARSCHUWING	OPGELET Automatisch bediend toestel - Om het risico op letsel te verminderen, koppel het los van de stroomtoevoer alvorens onderhoud uit te voeren.

Veiligheidsinformatie

▲WAARSCHUUNG	Om het risico op brand of elektrische schok te verminderen, mag het nicht gebruikt worden met gelijk welke halfgeleider snelheidsregelapparatuur.
▲WAARSCHUUNG	Om het risico op elektrische schok en letsel aan Personen te verminderen, mag het Niet in een raam gebruikt worden.
▲WAARSCHUUNG	Om het risico op elektrische schok te verminderen, stel het Niet bloat aan water/ regen. Dit apparaat is enkel ontworpen voor binnenshuis gebruik.
▲WAARSCHUUNG	Bedien geen enkele ventilator als de kabel of stekker beschadigd is. Worp de ventilator weg of breng hetঀ aan een geauthoriseerde reparatieidienst voor onderzoek en/of herstel. Laat de stroomkabel net onder tapijt doorlopen. Bedek de stroomkabel Niet met dekens, vloerkleden of gelingkaardige afdekking. Laat de stroomkabel Niet onder meubilair of toestellen lopen. Plaatds de stroomkabel uit de buurt van gebieden met veel voetverkeer en waar men er net over kan struikelen.
▲WAARSCHUUNG	Installatiewerk en elektrische bekabeling moet uitgevoerd worden door (een) gekwalificeerde persoon/personen, in overeenstemming met alle toepasselijkne normen en regelgeving.
▲WAARSCHUUNG	Wonneer het onderhonden of verrangen van onderdelen het verwijderen of loskoppelen van een verilheidstoestel inhoudt,要去 het verilheidstoestel net als voorheen opnieuw geinstalleerd of teruggeplaatst worden alvorens deze ventilator te gebruiken.
▲WAARSCHUUNG	Gebruik deze ventilator enkel op de manier zoals bedoeld door de fabrikant.
- Controller de ventilator voorafgaand aan gebruik altijd op loszittende of beschadigde onderdelen. Inspector stroomkabels op gelijk welke schade. Gebruik nooit een ventilator als gelijk welk onderdeel beschadigd is of ontbreekt. Gebruik nooit een ventilator waar bij de verilheidsschermennet zijn aangebracht. - Bedien het enkel met een stroom van 220-240 volt 50 Hz (cyclus) op een circuit van minstens 15 amp. -Wonneer het gezruikt worden met een verlengsnoer, gebruik dan enkel een snoer van juiste grootte (amp-listing), met UL-vermelding en met een stopcontact dat de op de stroomkabel van de ventilator gebruikte geaarde stekker met drie contacten kan ontvangen. Houd de stroomkabel en de verlengsnoeren alttijd uit de buurt van hitte, olie en scherpe randen. Inspector kabels periodiek en verrang ze indien ze beschadigdijken.

Installatie en montage: ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Plaats de ventilator op een vlakke ondergrond in een veilige, gewenste positie, en sluit het dan aan op een goedgekeurde stroobron.

ST-36D-E/ST-42-BDF-E

1. Schuif de WIelas door het wiewlframe.
2. Schuif een (1) viel op beiden kanten van de as.
3. Bevestig het wieel met een (1) splitpen.
4. Zet de ventilator op een horizontale ondergrund op een veilige locatie waar wens en steek de stekker in een goedgekeurd stopcontact.

VENTILATOR MET VOETSTUK 76 CM: ST-30P-E

Installatie en montage

Benodigd gereedschap:

Tang

Kruisschroevendraier

Steeksleutel of verstelbare moersleutel 10 mm

Zeskantsleutel

In doos geleverde onderdelen:

(1) Voetstuk
(1) Voorste aftscherming
(1) Achterste aftscherming
(1) Motor
(1) Ventilatorschoepenstel
(1) Borgkraag
(1) Bovenste steunstang
(1) Onderste steunstang
(1) Moer (M12) en sluitring
(1) Scharnierbout (M12*40)
(9) Flenssschroeven
(1) Steunveer

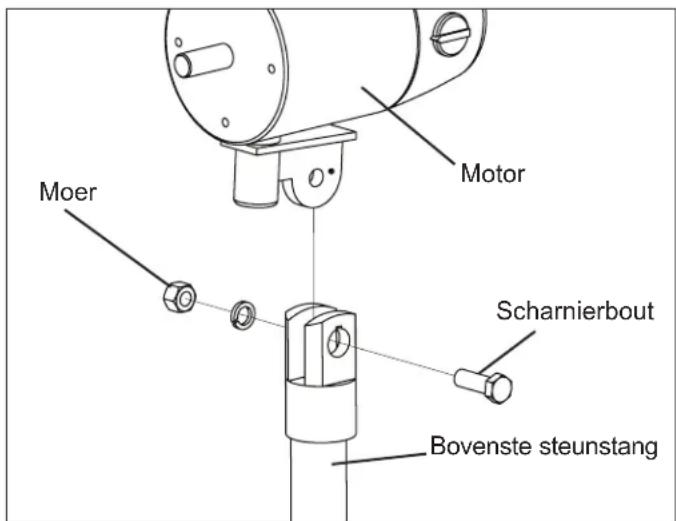

Afbeelding 1: Bevestig de motor aan de motorsteun

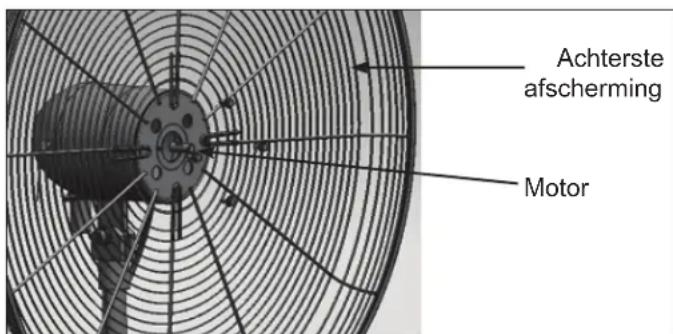

Afbeelding 2: De anschterste afterscherming aan de motor bevestigen

1. Plaats het voetstuk op een vlakke ondergrond.
2. Plaats de steunveer en veerzitting in de bodem van de steunstang en monteer de steunstang op het voetstuk. Let erop dat de gaten uitgelijnd zijn.
3. Zet stevig vast met (5) flenssschroeven met behulp van de sleutel/kruisschroevendraier.
4. Breng de afdekking over het voetstuk aan.
5. Draai de schroef van de borgkraag los met de verstelbare handgreep. Schuif de bovenste steunstang langzaam uit om de hoogte van de ventilator aan te passen. Zet waar vast met de verstelbare handgreep.
6. Draai de stelschroef op de motorsteun los.
   Monteer de motor op de connector op de bovensteunstang. Let erop dat de gaten uitgelijnd zich.
7. Zet de motor met de scharnierbout (M12*40), moer (M12) en sluitring vast (zie afb. 1). Draai de bout stevig vast met de sleutel. Draai de stelschroef vast.
8. Schuif de anschterste afterscherming op de motor en het hem vast met (4) flenssschroeven (zie afb. 2). Draai de schroeven stevig vast met de kruisschroevendraaier.
9. Draai de schroef op de achechterkant van het schoepenstel los met de zeskantsleutel. Schuif het ventilatorschoepenstel op de motorschacht. Draai de schroef op het ventilatorschoepenstel wee vast.
10. Bevestig de Voorste aftscherming aan de awhileste aftscherming en zet hem vast met de bevestigingsmiddelen op de voorste aftscherming.

WAARSCHUWING Schuif de schroef van de ventilatorschoepen NIET verdier dan de groef op de schacht! Anders zullen de ventilatorschoepen Niet goed draaien en kan uw ventilator beschadigd raken! Zorg ervoor dat de ventilatorschacht gelijk ligt met de voorzijde van het ventilatorschoepenstel.

OPMERKING: Dit model kan NIET aan de muur worden gemonteerd.

Informatie-eisen voor elektrische ventilatoren

Typeaanduiding(en) ST-12F-E
Typeaanduiding(en) ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet F 33,49 m			3/min
Opgenomen vermogen van ventilator P 44,3 W
Bedrijfswaarde	SV	0,76	(m³/min)/W
Elektriciteitsverbruik in stand-by	PSB	0,00	W
Seizoensgebonden elektriciteitsverbruik	V: 14,2 kWh/a
Geluidsvermogensniveau van ventilator	LWA 57,2 dB(A)
Maximale luchtsnelheid c 3,08	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIENr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet	F 49,74	m	3/min
Opgenomen vermogen van ventilator	P	109,8	W
Bedrijfswaarde	SV	0,45	(m3/min)/W
Elektriciteitsverbruik in stand-by	PSB	0,00	W
Seizoensgebonden elektriciteitsverbruik	V:	35,1	kWh/a
Geluidsvermogensniveau van ventilator	LWA	67,8	dB(A)
Maximale luchtsnelheid	c	2,36	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIENr. 206/2012 en (EU) 2016/2282
Contactgeevens	Naam en adres van de fabrikant of van zich gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Informatie-eisen voor elektrische ventilatoren
Typeaanduiding(en) ST-24DCT-E,ST-24W-E,PT-24DCT-EU,PT-24W-EU

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet F 176,4 m			3/min
Opgenomen vermogen van ventilator P	108,1 W
Bedrijfswaarde	SV	1,63	(m3/min)/W
Elektriciteitsverbruik in stand-by P	SB 0,00 W
Seizoensgebonden elektriciteitsverbruik	V: 34,6 kWh/a
Geluidsvermogensniveau van ventilator	LwA 82 dB(A)
Maximale luchtsnelheid	c	1,88	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIENr. 206/2012 en (EU) 2016/2282
Contactgeveens	Naam en adres van de fabrikant of van zich gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Typeaanduiding(en) ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet F 143,7 m			3/min
Opgenomen vermogen van ventilator P 118,3 W
Bedrijfswaarde	SV	1,21	(m3/min)/W
Elektriciteitsverbruik in stand-by P	SB 0,00 W
Seizuengebonden elektriciteitsverbruik	V: 37,9 kWh/a
Geluidsvermogensniveau van ventilator	LWA	83,4	dB(A)
Maximale luchtsnelheid	c	1,49	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIENr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium
