ST12FE - Ventilator STANLEY - Gratis gebruiksaanwijzing en handleiding

Producttype	Vloerventilator
Merk	STANLEY
Model	ST12FE
Diameter van de bladen	30,5 cm
Voeding	220-240 V ~ 50 Hz
Opgenomen vermogen	44,3 W
Maximale luchtstroom	33,49 m³/min
Maximale luchtsnelheid	3,08 m/s
Geluidsvermogensniveau	57,2 dB(A)
Seizoensgebonden elektriciteitsverbruik	14,2 kWh/jaar
Servicewaarde	0,76 (m³/min)/W
Verbruik in stand-by	0,00 W
Gebruik	Alleen binnenshuis
Aantal snelheden	3 (schatting)
Type bediening	Handmatig (schakelaar)
Materiaal van de bladen	Plastic (schatting)
Beschermrooster	Metaal (schatting)
Veiligheid	Niet gebruiken als het snoer beschadigd is, niet blootstellen aan water, niet gebruiken met een snelheidsregelaar
Onderhoud	Uitschakelen voor reiniging, schoonmaken met een vochtige doek
Service na verkoop	Neem contact op met een erkend centrum voor reparatie

Veelgestelde vragen - ST12FE STANLEY

Hoe monteer ik de ST12FE ventilator?

Het model ST12FE is een vloerventilator. Plaats hem op een vlakke ondergrond en sluit hem aan. Er is geen montage nodig. Voor staande modellen zoals de ST30P-E, raadpleeg de handleiding.

Hoe maak ik de ventilator schoon?

Schakel het apparaat altijd uit voor het schoonmaken. Gebruik een vochtige doek om de bladen en het rooster schoon te maken. Dompel de ventilator nooit onder in water en gebruik geen schurende middelen.

Kan ik een verlengsnoer gebruiken?

Ja, maar gebruik alleen een goedgekeurd verlengsnoer, van geschikte maat (voldoende nominale capaciteit) en met een aardingscontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.

Wat moet ik doen als de ventilator niet start?

Controleer of het snoer goed is aangesloten en of het stopcontact werkt. Als het probleem aanhoudt, inspecteer het snoer op schade. Gebruik het apparaat nooit als het snoer beschadigd is; neem contact op met een erkende service.

Is de ventilator lawaaierig?

Het geluidsniveau van de ST12FE is 57,2 dB(A), wat overeenkomt met een matig geluid vergelijkbaar met een normaal gesprek. Het is ontworpen voor stille werking.

Kan ik deze ventilator buitenshuis gebruiken?

Nee, deze ventilator is alleen ontworpen voor gebruik binnenshuis. Stel hem niet bloot aan regen of vocht om elektrische schokken te voorkomen.

Hoe stel ik de hoogte van de ventilator in?

Het model ST12FE is een vaste vloerventilator zonder hoogteverstelling. Kies voor hoogteverstelling een staand model zoals de ST30P-E.

Wat zijn de essentiële veiligheidsmaatregelen?

Laat de ventilator nooit onbeheerd achter tijdens gebruik. Gebruik hem niet met een halfgeleider-snelheidsregelaar. Houd het snoer uit de buurt van looproutes. Schakel hem uit voor onderhoud.

Verbruikt de ventilator elektriciteit in stand-by?

Nee, het verbruik in stand-by is 0,00 W. U kunt hem zonder problemen aangesloten laten, maar het wordt aanbevolen hem los te koppelen wanneer hij niet wordt gebruikt voor optimale veiligheid.

Waar kan ik reserveonderdelen vinden?

Neem contact op met een erkend STANLEY-servicecentrum of de verkoper. De contactgegevens staan in de handleiding. Gebruik alleen originele onderdelen.

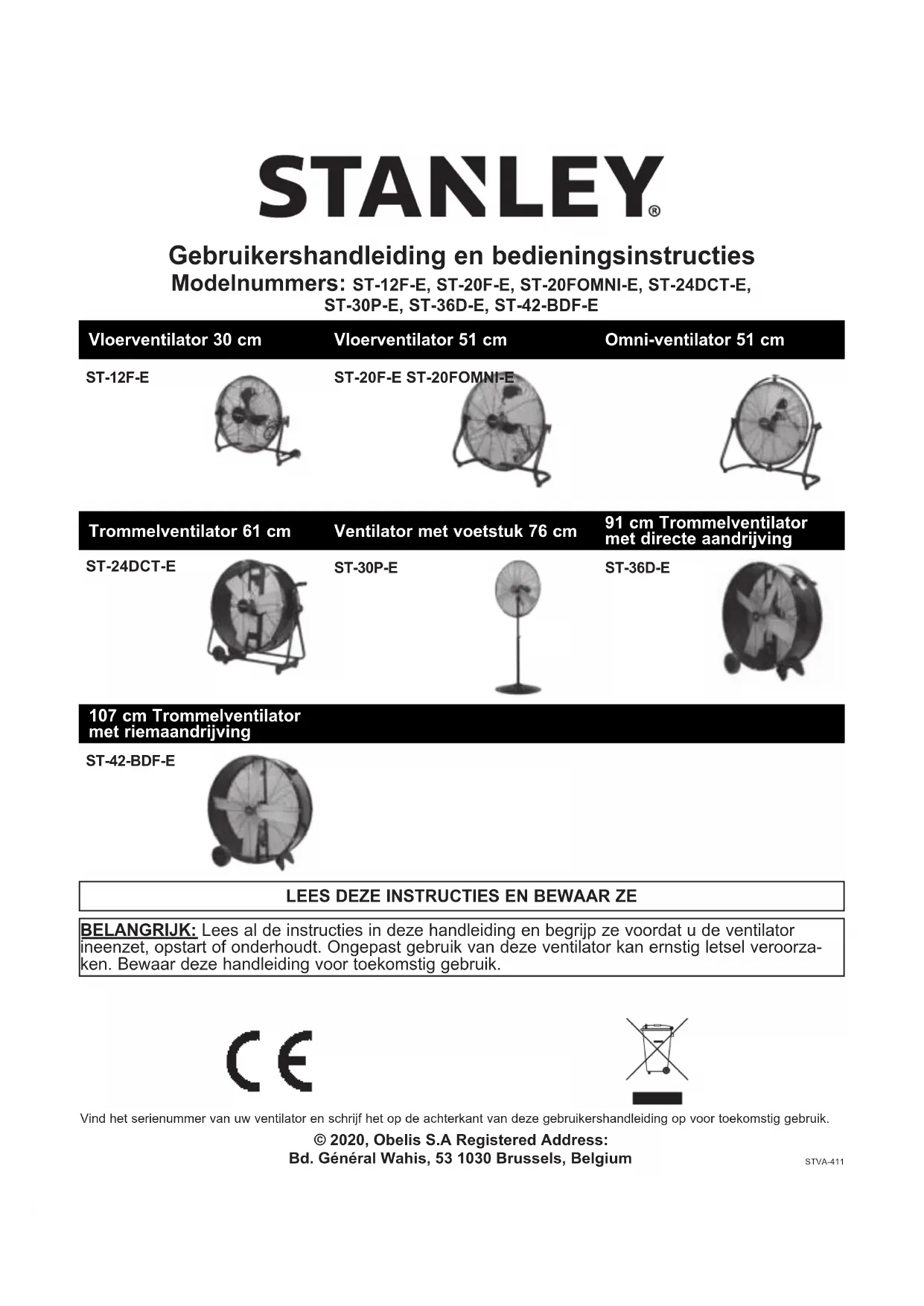

GEBRUIKSAANWIJZING ST12FE STANLEY

Gebruikershandleiding en bedieningsinstructies

Modelnummers: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Vloerventilator 30 cm		Vloerventilator 51 cm		Omni-ventilator 51 cm
ST-12F-E		ST-20F-E ST-20
Trommelventilator 61 cm		Ventilator met voetstuk 76 cm		91 cm Trommelventilator met directe aandrijving
ST-24DCT-E		ST-30P-E		ST-36D-E
107 cm Trommelventilator met riemaandrijving
ST-42-BDF-E

LEES DEZE INSTRUCTIES EN BEWAAR ZE

BELANGRIJK: Lees al de instructies in deze handleiding en begrijp ze voordat u de ventilator ineenzet, opstart of onderhoudt. Ongepast gebruik van deze ventilator kan ernstig letsel veroorza-ken. Bewaar deze handleiding voor toekomstig gebruik.

Vind het serienummer van uw ventilator en schrijf het op de achterkant van deze gebruikershandleiding op voor toekomstig gebruik.

Veiligheidsinformatie

⚠ WAARSCHUWING Enkel voor algemene ventilatie. Niet gebruiken om gevaarlijke of explosieve materialen en dampen te ventileren. Gebruik de ventilator nooit in ruimtes die producten bevatten zoals benzine, oplosmiddelen, verfverdunners, stofdeeltjes, vluchtige of in de lucht gedragen ontvlambare deeltjes of gelijk welke niet bekende chemische stoffen.

⚠ WAARSCHUWING Bedien geen enkele ventilator als de kabel of stekker beschadigd is.

Werp de ventilator weg of breng het naar een geautoriseerde reparatiedienst voor onderzoek en/of herstel.

Niet doen draaien onder tapijt.

Niet bedekken met dekens, vloerkleden of gelijkaardige afdekking.

Laat de stroomkabel niet onder meubilair of toestellen lopen.

Breng de stroomkabel weg van gebieden met veel voetverkeer zodat men er niet over kan struikelen.

Om het risico op elektrische schok te verminderen, stel het niet bloot aan water/regen of gebruik het niet in vochtige plaatsen.

⚠ WAARSCHUWING Om het risico op brand te verminderen en om de lucht op gepaste manier weg te leiden, zorg ervoor om de lucht naar buiten te leiden.

Breng de uitlaatlucht niet binnen ommuurde ruimtes, plafonds of in zolders, kruipkelders of garages.

BELANGRIJK: LEES ALLE INSTRUCTIES ZORGVULDIG VOORAFGAAND AAN MONTAGE, ONDERHOUD OF GEBRUIK VAN DEZE VENTILATOR. INDIEN U DEZE INSTRUCTIES NIET NALEEFT KAN DIT LEIDEN TOT ERNSTIG PERSOONLIJK LETSEL EN/OF SCHADE AAN EIGENDOM.

⚠ WAARSCHUWING DIT IS EEN VENTILATOR - GEEN SPEELGOED! OM HET RISICO OP PERSOONLIJK LETSEL EN ELEKTRISCHE SCHOK TE VERMINDEREN, MOGEN KLEINE KINDEREN NIET SPELEN MET VENTILATOREN OF MOGEN ZE NIET GEPLAATST WORDEN WAAR KLEINE KINDEREN ER BIJ KUNNEN.

⚠ WAARSCHUWING Ter bescherming tegen elektrische schokken wanneer de ventilator in werking is, laat de ventilator niet in contact komen met andere geaarde voorwerpen zoals pijpen, radiatoren, enz.

⚠ WAARSCHUWING Risico op brand, elektrische schok of persoonlijk letsel bij het onderhoud. Koppel de ventilator los van de stroombron alvorens onderhoud uit te voeren.

⚠ WAARSCHUWING OPGELET Automatisch bediend toestel - Om het risico op letsel te verminderen, koppel het los van de stroomtoevoer alvorens onderhoud uit te voeren.

STANLEY®

LAAT EEN VENTILATOR NOOIT ONBEHEERD ACHTER TERWIJL HET IN WERKING IS OF TERWIJL HET OP EEN STROOMBRON AANGESLOTEN IS

Veiligheidsinformatie

▲ WAARSCHUWING	Om het risico op brand of elektrische schok te verminderen, mag het niet gebruikt worden met gelijk welke halfgeleider snelheidsregelapparatuur.
▲ WAARSCHUWING	Om het risico op elektrische schok en letsel aan personen te verminderen, mag het niet in een raam gebruikt worden.
▲ WAARSCHUWING	Om het risico op elektrische schok te verminderen, stel het niet bloot aan water/ regen. Dit apparaat is enkel ontworpen voor binnenshuis gebruik.
▲ WAARSCHUWINGdoorlopen. Bedek de stroomkabel niet met dekens, vloerkleden of gelijkaardige afdekking. Laat de stroomkabel niet onder meubilair of toestellen lopen. Plaats de stroomkabel uit de buurt van gebieden met veel voetverkeer en daar waar men er niet over kan struikelen.	Bedien geen enkele ventilator als de kabel of stekker beschadigd is. Werp de ventilator weg of breng het naar een geautoriseerde reparatiedienst voor onderzoek en/of herstel. Laat de stroomkabel niet onder tapijt
▲ WAARSCHUWING	Installatiewerk en elektrische bekabeling moet uitgevoerd worden door (een) gekwalificeerde persoon/personen, in overeenstemming met alle toepasselijke normen en regelgeving.
▲ WAARSCHUWING	Wanneer het onderhouden of vervangen van onderdelen het verwijderen of loskoppelen van een veiligheidstoestel inhoudt, moet het veiligheidstoestel net als voorheen opnieuw geinstalleerd of teruggeplaatst worden alvorens deze ventilator te gebruiken.
▲ WAARSCHUWING	Gebruik deze ventilator enkel op de manier zoals bedoeld door de fabrikant.
- Controleer de ventilator voorafgaand aan gebruik altijd op loszittende of beschadigde onderdelen. Inspecteer stroomkabels op gelijk welke schade. Gebruik nooit een ventilator als gelijk welk onderdeel beschadigd is of ontbreekt. Gebruik nooit een ventilator waarbij de veiligheidsschermen niet zijn aangebracht.- Bedien het enkel met een stroom van 220-240 volt 50 Hz (cyclus) op een circuit van minstens 15 amp.- Wanneer het gebruikt wordt met een verlengsnoer, gebruik dan enkel een snoer van juiste grootte (amp-listing), met UL-vermelding en met een stopcontact dat de op de stroomkabel van de ventilator gebruikte geaarde stekker met drie contacten kan ontvangen. Houd de stroomkabel en de verlengsnoeren altijd uit de buurt van hitte, olie en scherpe randen. Inspecteer kabels periodiek en vervang ze indien ze beschadigd zijn.

Installatie en montage: ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Plaats de ventilator op een vlakke ondergrond in een veilige, gewenste positie, en sluit het dan aan op een goedgekeurde stroombron.

ST-36D-E / ST-42-BDF-E

1. Schuif de wielas door het wielframe.
2. Schuif een (1) wiel op beide kanten van de as.
3. Bevestig het wiel met een (1) splitpen.
4. Zet de ventilator op een horizontale ondergrond op een veilige locatie naar wens en steek de stekker in een goedgekeurd stopcontact.

VENTILATOR MET VOETSTUK 76 CM: ST-30P-E

Installatie en montage

Benodigd gereedschap:

Tang

Kruisschroevendraaier

Steeksleutel of verstelbare moersleutel 10 mm

Zeskantsleutel

In doos geleverde onderdelen:

(1) Voetstuk
(1) Voorste afscherming
(1) Achterste afscherming
(1) Motor
(1) Ventilatorschoepenstel
(1) Borgkraag
(1) Bovenste steunstang
(1) Onderste steunstang
(1) Moer (M12) en sluitring
(1) Scharnierbout (M12*40)
(9) Flensschroeven
(1) Steunveer

Motor Moer Scharnierbout Bovenste steunstang

Afbeelding 1: Bevestig de motor aan de motorsteun

Achterste afscherming Motor

Afbeelding 2: De achterste afscherming aan de motor bevestigen

1. Plaats het voetstuk op een vlakke ondergrond.
2. Plaats de steunveer en veerzitting in de bodem van de steunstang en monteer de steunstang op het voetstuk. Let erop dat de gaten uitgelijnd zijn.
3. Zet stevig vast met (5) flensschroeven met behulp van de sleutel/kruisschroevendraaier.
4. Breng de afdekking over het voetstuk aan.
5. Draai de schroef van de borgkraag los met de verstelbare handgreep. Schuif de bovenste steunstang langzaam uit om de hoogte van de ventilator aan te passen. Zet weer vast met de verstelbare handgreep.
6. Draai de stelschroef op de motorsteun los. Monteer de motor op de connector op de bovenste steunstang. Let erop dat de gaten uitgelijnd zijn.
7. Zet de motor met de scharnierbout (M12*40), moer (M12) en sluitring vast (zie afb. 1). Draai de bout stevig vast met de sleutel. Draai de stelschroef vast.
8. Schuif de achterste afscherming op de motor en zet hem vast met (4) flensschroeven (zie afb. 2). Draai de schroeven stevig vast met de kruisschroevendraaier.
9. Draai de schroef op de achterkant van het schoepenstel los met de zeskantsleutel. Schuif het ventilatorschoepenstel op de motorschacht. Draai de schroef op het ventilatorschoepenstel weer vast.
10. Bevestig de voorste afscherming aan de achterste afscherming en zet hem vast met de bevestigingsmiddelen op de voorste afscherming.

⚠ WAARSCHUWING

Schuif de schroef van de ventilatorschoepen NIET

dan de groef op de schacht! Anders zullen de ventilatorschoepen niet goed draaien en kan uw ventilator beschadigd raken! Zorg ervoor dat de ventilatorschacht gelijk ligt met de voorzijde van het ventilatorschoepenstel.

OPMERKING: Dit model kan NIET aan de muur worden gemonteerd.

Informatie-eisen voor elektrische ventilatoren

Typeaanduiding(en) ST-12F-E

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet F 33,49 m			^3 /min
Opgenomen vermogen van ventilator P 44,3 W
Bedrijfswaarde	SV	0,76	( m^3 /min)/W
Elektriciteitsverbruik in stand-by	P_SB	0,00	W
Seizoesgebonden elektriciteitsverbruik	V: 14,2 kWh/a
Geluidsvermogensniveau van ventilator	L_WA 57,2 dB(A)
Maximale luchtsnelheid c 3,08	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIE Nr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Typeaanduiding(en) ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet	F 49,74	m	^3 /min
Opgenomen vermogen van ventilator	P	109,8	W
Bedrijfswaarde	SV	0,45	( m^3 /min)/W
Elektriciteitsverbruik in stand-by	P_SB	0,00	W
Seizoesgebonden elektriciteitsverbruik	V:	35,1	kWh/a
Geluidsvermogensniveau van ventilator	L_WA	67,8	dB(A)
Maximale luchtsnelheid	c	2,36	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIE Nr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Informatie-eisen voor elektrische ventilatoren
Typeaanduiding(en) ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet F 176,4 m			^3 /min
Opgenomen vermogen van ventilator P 108,1 W
Bedrijfswaarde	SV	1,63	( m^3 /min)/W
Elektriciteitsverbruik in stand-by P	SB 0,00 W
Seizoensgebonden elektriciteitsverbruik	V: 34,6 kWh/a
Geluidsvermogensniveau van ventilator	LWA 82 dB(A)
Maximale luchtsnelheid	c	1,88	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIE Nr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Typeaanduiding(en) ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet F 143,7 m			^3 /min
Opgenomen vermogen van ventilator P 118,3 W
Bedrijfswaarde	SV	1,21	( m^3 /min)/W
Elektriciteitsverbruik in stand-by P	SB 0,00 W
Seizoesgebonden elektriciteitsverbruik	V: 37,9 kWh/a
Geluidsvermogensniveau van ventilator	LWA	83,4	dB(A)
Maximale luchtsnelheid	c	1,49	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIE Nr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

SERVICE

Belgique et Luxemburg	E. Walschaertstraat 142800 MechelenBelgium	[e-mail]-NL=[phone]BE-FR=[phone]BE Fax: [phone]	United Kingdom	210 Bath Road; Slough, Berks SL1 3YD	www.stanleytools.co.ukTel: [phone]Fax: [phone]
Danmark Roskildevej 22	2620 Albertslund	[e-mail]: 70224910	Hungary Rotel Kft.	1163 Budapest,Thököly ut 17.	[e-mail]: [phone]Fax: [phone]
Deutschland Richard Klinger Str. 1165510 Idstein		[e-mail]: 06126-21-1Fax: [phone]	Czech Republic	BAND SERVIS CZ s.r.o.K Pasekam 4440760 01 Zlin, Czech Republic	www.stanleyworks.czhttp://www.bandservis.czTel.: [phone]Fax.: [phone]
Ελλάς Ημερος Τόπος 2 - Χάνι Αδάμ Ασπρόπυργος-19300 - Ατική - Ατικής		[e-mail]ηλ: [phone]Φαξ: [phone]	Slovakia	BAND SERVIS s.r.o.Paulinska 22917 01 Trnava, Slovakia	www.bandservis.skTel.: [phone]Fax.: [phone]
España Parque de Negocios "Mas Blau"Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)		[e-mail]: 934 797 400Fax: [phone]	Poland	Erpatechul. Bakaliowa 2605-080 Mościska	www.stanleyworks.plTel.: [phone]Fax.: [phone]
France 5, allée des hêtresBP 30084, 69579 Limonest Cedex		[e-mail]: 04 72 20 39 77Fax: [phone]	Slovenia	G-M&M d.o.o.Brvace 111290 Grosuplje Slovenija	www.g-mm.si [e-mail]: [phone]F: [phone]
			Cyprus IOANNOU J.	4A Ath.Diakou street1046- Nicosia -Cyprus	[e-mail]: [phone]Fax: [phone]
SchweizSuisseSvizzera	In der Luberzen 428902 Urdorf	[e-mail]: 044 - 755 60 70Fax: 044 - 730 70 67	Bosnia-Herzegovina	G-M&M d.o.o.Brvace 111290 GrosupljeSlovenija	www.g-mm.si [e-mail]: [phone]F: [phone]
Ireland 210 Bath Road; Slough, Berks SL1 3YD UK www.stanleytools.co.uk		Tel: [phone]Fax: [phone]	Bulgaria	TASHEV-GALVING LTD68 KLIMENT OHRIDSKI BLVD.1756 Sofia, Bulgaria	www.tashev-galving.comT: [phone]F: [phone]
Italia Energypark-Building 03 sud, Via Energy Park6 20871 Vimercate (MB)		www.stanley.itTel. 039-9590-200Fax [phone]	Croatia G-M&M d.o.o.Brvace 111290 GrosupljeSlovenija	Brvace 111290 GrosupljeSlovenija	www.g-mm.si [e-mail]: [phone]F: [phone]
Nederlands Stanley Black & Decker Netherlands B.V.Postbus 836120 AD Born		[e-mail]: [phone]NL Fax: [phone]	Estonia AS Tallmac	Mustame tee 44,EE-10621 Tallinn	www.tallmac.ee/estT: [phone]F: [phone]
Norge Postboks 4613, Nydalen0405 Oslo		[e-mail]: 45 25 08 00	Latvia LIC GOTUS SIA	Ulbrokas Str.LT - 1021 Riga	www.licgotus.lvT: [phone]F: [phone]
Österreich Oberlaerstrasse 248A-1230 Wien		[e-mail]: 01 - 66116 - 0Fax: 01 - 66116 - 14	Lithuania	UAB ELREMTA OUNeries kr. 16ELT - 48402 Kaunas	[e-mail]: [phone]F: [phone]
Portugal Quinta da Fonte - Edificio Q55 D. DinizRua dos Malhões, 2 e 2A - Piso 2 Esquerdo2770 - 071 Paço de Arcos		[e-mail]: 214 66 75 00Fax: [phone]	Malta	Energypark-Building 03 sud, Via Energy Park6 20871 Vimercate (MB)	www.stanley.itTel. 039-9590-200Fax [phone]
Suomi PL 4700521 Helsinki		[e-mail]: 010 400 4333	Romania	Stanley Black & DeckerPhoenicia Business CenterStrada Turturelelor, nr 11A, Etaj 6, Modul 15,Sector 3 Bucuresti	www.stanleyworks.roT: +4021.320.61.04/05F: +4037.225.36.84
Sverige Box 94431 22 Mölndal		[e-mail]: 31 68 60 08	Serbia G-M&M d.o.o.Brvace 111290 GrosupljeSlovenija	Brvace 111290 GrosupljeSlovenija	www.g-mm.si [e-mail]: [phone]F: [phone]
