ST12FE - Ventilateur STANLEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plancher
Marque	STANLEY
Modèle	ST12FE
Diamètre des pales	30,5 cm
Alimentation	220-240 V ~ 50 Hz
Puissance absorbée	44,3 W
Débit d'air maximal	33,49 m³/min
Vitesse maximale de l'air	3,08 m/s
Niveau de puissance acoustique	57,2 dB(A)
Consommation électrique saisonnière	14,2 kWh/an
Valeur de service	0,76 (m³/min)/W
Consommation en veille	0,00 W
Usage	Intérieur uniquement
Nombre de vitesses	3 (estimation)
Type de commande	Manuelle (interrupteur)
Matériau des pales	Plastique (estimation)
Grille de protection	Métal (estimation)
Sécurité	Ne pas utiliser si cordon endommagé, ne pas exposer à l'eau, ne pas utiliser avec variateur de vitesse
Entretien	Débrancher avant nettoyage, nettoyer avec un chiffon humide
Service après-vente	Contacter un centre agréé pour réparation

FOIRE AUX QUESTIONS - ST12FE STANLEY

Comment assembler le ventilateur ST12FE ?

Le modèle ST12FE est un ventilateur de plancher. Il suffit de le placer sur une surface plane et de le brancher. Aucun assemblage n'est nécessaire. Pour les modèles sur pied comme le ST30P-E, reportez-vous à la notice.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon humide pour nettoyer les pales et la grille. Ne jamais immerger le ventilateur dans l'eau ni utiliser de produits abrasifs.

Puis-je utiliser une rallonge électrique ?

Oui, mais utilisez uniquement une rallonge homologuée, de taille adaptée (capacité nominale suffisante) et équipée d'une prise de terre. Gardez le cordon à l'abri de la chaleur, de l'huile et des bords tranchants.

Que faire si le ventilateur ne démarre pas ?

Vérifiez que le cordon est bien branché et que la prise fonctionne. Si le problème persiste, inspectez le cordon pour des dommages. N'utilisez jamais l'appareil si le cordon est endommagé ; contactez un service agréé.

Le ventilateur est-il bruyant ?

Le niveau sonore du ST12FE est de 57,2 dB(A), ce qui correspond à un bruit modéré comparable à une conversation normale. Il est conçu pour un fonctionnement silencieux.

Puis-je utiliser ce ventilateur à l'extérieur ?

Non, ce ventilateur est conçu pour un usage intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité pour éviter les risques de choc électrique.

Comment régler la hauteur du ventilateur ?

Le modèle ST12FE est un ventilateur de plancher fixe sans réglage de hauteur. Pour un réglage en hauteur, choisissez un modèle sur pied comme le ST30P-E.

Quelles sont les précautions de sécurité essentielles ?

Ne laissez jamais le ventilateur sans surveillance lorsqu'il fonctionne. Ne l'utilisez pas avec un variateur de vitesse à semi-conducteurs. Éloignez le cordon des zones de passage. Débranchez-le avant tout entretien.

Le ventilateur consomme-t-il de l'électricité en veille ?

Non, la consommation en veille est de 0,00 W. Vous pouvez le laisser branché sans souci, mais il est recommandé de le débrancher lorsqu'il n'est pas utilisé pour une sécurité optimale.

Où puis-je trouver des pièces de rechange ?

Contactez un centre de service agréé STANLEY ou le revendeur. Les coordonnées sont fournies dans la notice. N'utilisez que des pièces d'origine.

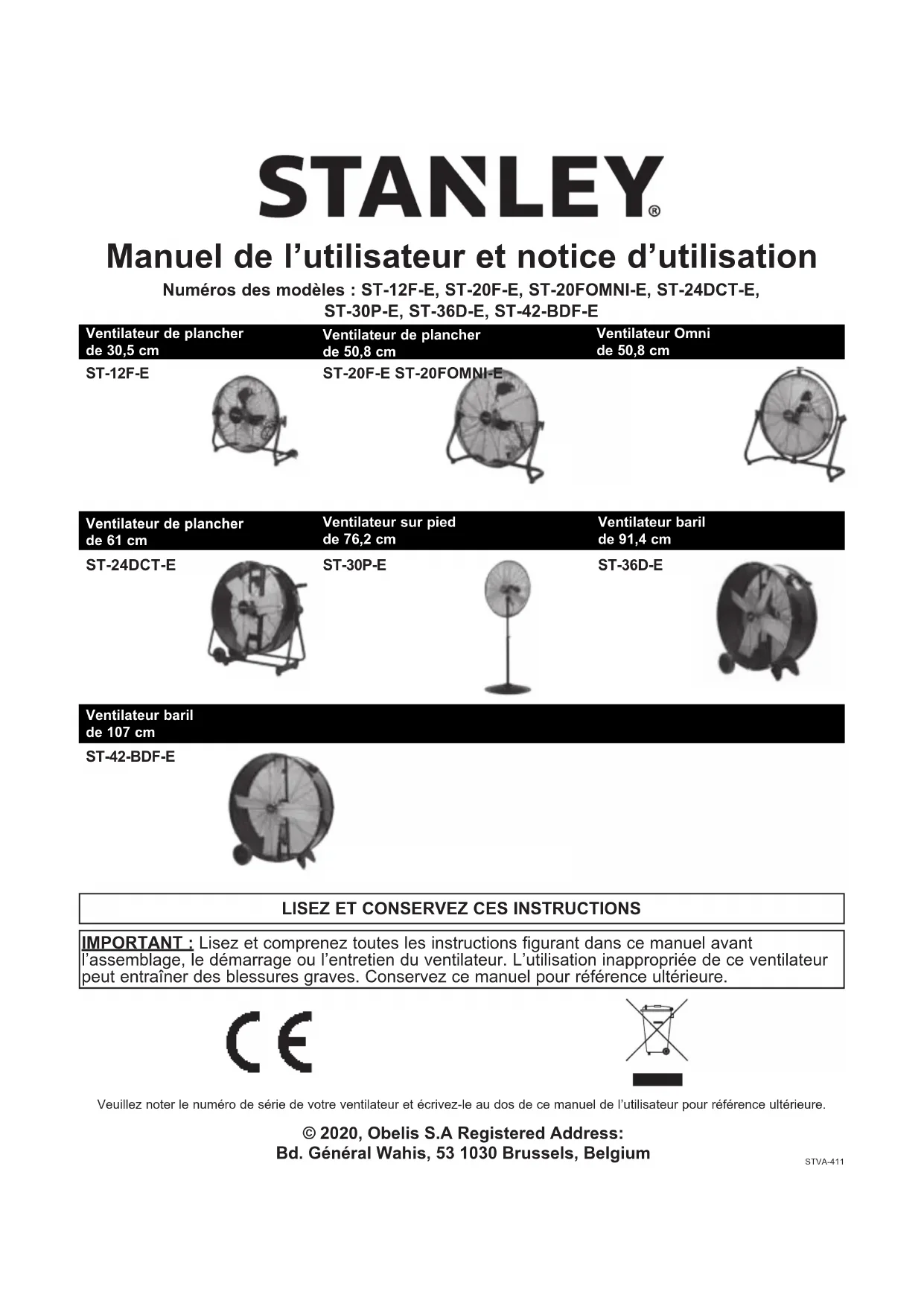

MODE D'EMPLOI ST12FE STANLEY

Manuel de l'utilisateur et notice d'utilisation

Numéros des modèles : ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Ventilateur de plancher de 30,5 cm		Ventilateur de plancher de 50,8 cm	Ventilateur Omni de 50,8 cm
ST-12F-E		ST-20F-E ST-20F

Ventilateur de plancher de 61 cm	Ventilateur sur pied de 76,2 cm	Ventilateur baril de 91,4 cm
ST-24DCT-E	ST-30P-E	ST-36D-E

Ventilateur baril de 107 cm

ST-42-BDF-E

IMPORTANT : Lisez et comprenez toutes les instructions figurant dans ce manuel avant l'assemblage, le démarrage ou l'entretien du ventilateur. L'utilisation inappropriée de ce ventilateur peut entraîner des blessures graves. Conservez ce manuel pour référence ultérieure.

Veuillez noter le numéro de série de votre ventilateur et écrivez-le au dos de ce manuel de l'utilisateur pour référence ultérieure.

© 2020, Obelis S. A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Informations relatives à la sécurité

IMPORTANT : LISEZ SOIGNEUSEMENT TOUTES LES INSTRUCTIONS AVANT LE MONTAGE, LES RÉPARATIONS OU L'UTILISATION DE CE VENTILATEUR. LE NON-RESPECT DE CES INSTRUCTIONS PEUT ENTRAÎNER DES BLESSURES GRAVES ET/OU DES DOMMAGES MATÉRIELS.

▲ ATTENTION	Pour ventilation générale uniquement. N'utilisez pas l'appareil pour évacuer des vapeurs ou des substances dangereuses ou explosives. N'utilisez jamais le ventila-teur dans des zones qui contiennent des produits tels que de l'essence, des solvants, des diluants pour peinture, des particules de poussière, des substances combustibles volatiles ou en suspension ou tout produit chimique inconnu.
▲ AVERTISSEMENT	N'utilisez pas le ventilateur si le cordon ou la prise est endommagé(e).
Mettez le ventilateur au rebut ou retournez-le à un centre de service agréé à des fins d'examen et/ou de réparation.
Ne passez pas le cordon d'alimentation sous le revêtement de sol.
Ne recouvrez pas le dispositif d'un tapis, d'un tapis de couloir ou d'autres recouvrements semblables.
N'acheminez pas le cordon d'alimentation sous les meubles ou les appareils électroménagers.
Éloignez le cordon d'alimentation des zones très fréquentées pour éviter tout risque de trébuchement.
Pour réduire le risque de choc électrique, n'exposez pas l'appareil à l'eau/la pluie et ne l'utilisez pas dans des emplacements humides.
Pour réduire le risque d'incendie et évacuer l'air correctement, assurez-vous que les bouches d'aération donnent sur l'extérieur.
▲ ATTENTION	L'air usé ne doit pas être évacué dans des espaces situés à l'intérieur des murs ou des plafonds, dans les greniers, les vides sanitaires ou les garages.
▲ AVERTISSEMENT	IL S'AGIT D'UN VENTILATEUR, PAS D'UN JOUET. AFIN DE RÉDUIRE LE RISQUE DE BLESSURES CORPORELLES ET DE CHOÇS ÉLECTRIQUES, NE JOUEZ PAS AVEC LE VENTILATEUR ET PLACEZ-LE HORS DE PORTÉE DES ENFANTS.
▲ AVERTISSEMENT	Pour se protéger contre les chocs électriques lors de l'utilisation, ne laissez pas le ventilateur entrer en contact avec d'autres objets raccordés à la masse tels que des tuyaux, des radiateurs, etc.
▲ AVERTISSEMENT	Risque d'incendie, de chocs électriques ou de blessures lors de l'entretien ou de la maintenance. Débranchez ou déconnectez le ventilateur de l'alimentation électrique avant l'entretien.
▲ AVERTISSEMENT	ATTENTION Dispositif automatique : pour réduire le risque de blessure, débranchez l'appareil avant l'entretien.
▲ AVERTISSEMENT	Pour réduire le risque d'incendie ou de chocs électriques, n'utilisez pas ce ventila-teur avec un dispositif de contrôle de la vitesse à semi-conducteurs.
▲ AVERTISSEMENT	Pour réduire le risque de chocs électriques et de blessures, ne posez pas l'appareil sur une fenêtre.

STANLEY, le logo de STANLEY, le rectangle entaillé et le design d'emballage jaune et noir en diagonal sont tous des marques de commerce de Stanley Black & Decker, Inc. ou de ses sociétés affiliées.

Avertissement

Pour réduire le risque de chocs électriques, n'exposez pas l'appareil à l'eau ou à la pluie. Cet appareil est conçu pour une utilisation en intérieur uniquement.

Avertissement

N'utilisez pas le ventilateur si le cordon ou la prise est endommagé(e). Mettez le ventilateur au rebut ou retournez-le à un centre de service agréé à des fins de réparation. Ne passez pas le cordon d'alimentation sous le revêtement de sol. as le cordon d'alimentation d'un tapis, d'un tapis de couloir ou d'autres recouvre-les. N'acheminez pas le cordon d'alimentation sous les meubles ou les appareils s. Éloignez le cordon d'alimentation des zones très fréquentées et présentant un chement.

Avertissement

Le travail d'installation et le câblage électrique doivent être effectués par une ou des personnes qualifiées conformément à tous les codes et règlements applicables.

Avertissement

Lorsque l'entretien ou le remplacement d'un composant nécessite le retrait ou la déconnexion d'un dispositif de sécurité, celui-ci devra être réinstallé ou remonté tel qu'avant d'utiliser ce ventilateur.

Avertissement

Utilisez uniquement ce ventilateur de la manière prévue par le fabricant.

• Avant toute utilisation, inspectez toujours le ventilateur pour détecter la présence de pièces détachées ou endommagées. Inspectez le cordon d'alimentation pour détecter d'éventuels dommages. N'utilisez jamais le ventilateur si des pièces sont endommagées ou manquantes. N'utilisez jamais le ventilateur sans dispositif de sécurité.
• Utilisez uniquement un courant de 220-240 V, 50 Hz (cycle) avec un circuit minimal de 15 A.
• Lors de l'utilisation avec une rallonge électrique, utilisez uniquement un cordon de la taille appropriée (capacité nominale), homologué UL et avec une prise de courant capable de contenir une fiche à trois broches (mise à la terre) fournie avec le cordon d'alimentation du ventilateur. Gardez toujours le cordon d'alimentation et les rallonges à l'abri de la chaleur, de l'huile et des bords tranchants. Inspectez les cordons périodiquement et remplacez-les s'ils sont endommagés.

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Placez le ventilateur sur une surface plane à l'endroit désiré et en sécurité, puis connectez-le à une source d'alimentation approuvée.

ST-36D-E / ST-42-BDF-E

1. Glissez l'essieu de roue à travers le cadre de support de roue.
2. Glissez une (1) roue sur une des extrémités de l'essieu.
3. Retenez la roue à l'aide d'une (1) goupille fendue.
4. Placez le ventilateur sur une surface plane à l'endroit désiré et en sécurité, puis connectez-le à une source d'alimentation approuvée.

Installation et montage

Outils requis :

Pinces

Tournevis cruciforme

Clé de 10 mm ou clé à molette

Clé mâle

Pièces incluses dans la boîte :

(1) Base (1) Protection avant (1) Protection arrière (1) Bloc-moteur (1) Bloc des pales du ventilateur (1) Collier de blocage (1) Tige supérieure (1) Tige inférieure (1) Écrou (M12) et rondelle (1) Axe d'articulation (M12*40) (9) Vis à embase (1) Ressort de soutien

Écrou Ensemble du moteur Axe d'articulation Mât de support supérieur

Figure 1 : Fixation du moteur à l'ensemble de support du moteur

Grille de protection arrière Moteur

Figure 2 : Fixation de la grille de protection arrière au moteur

1. Placez la base sur un sol plan.
2. Placez le ressort de soutien et le siège du ressort dans la partie inférieure de la tige, puis montez la tige sur la base. Vérifiez que les trous sont bien en face les uns des autres.
3. Vissez fermement les vis à embase (5) à l'aide de la clé/du tournevis cruciforme.
4. Déposez le couvercle de la base.
5. Desserrez la vis du collier de blocage à l'aide de la poignée réglable. Tirez lentement sur la tige supérieure pour régler la hauteur du ventilateur. Resserrez à l'aide de la poignée réglable.
6. Desserrez la vis de réglage sur le support du moteur. Montez le bloc-moteur sur le connecteur de la tige supérieure. Vérifiez que les trous sont bien en face les uns des autres.
7. Fixez le bloc-moteur avec l'axe d'articulation (M12*40), l'écrou (M12) et la rondelle (Figure 1). Serrez l'écrou fermement à l'aide de la clé. Serrez la vis de réglage.
8. Faites glisser la protection arrière sur le bloc-moteur et fixez-la à l'aide des (4) vis à embase (Figure 2). Serrez les vis fermement à l'aide de la clé/du tournevis cruciforme.
9. Desserrez la vis à l'arrière du bloc des pales du ventilateur à l'aide de la clé mâle (hexagonale). Faites glisser le bloc des pales du ventilateur sur l'arbre du moteur. Resserrez la vis sur le bloc des pales du ventilateur.
10. Fixez la protection avant à la protection arrière à l'aide des fixations situées sur la protection avant.

Remarque : ce modèle ne peut PAS être fixé au mur.

ATTENTION Ne faites PAS glisser la vis de l'hélice du ventilateur au-delà de la rainure située sur l'arbre ! Si cette consigne n'est pas respectée, l'hélice du ventilateur ne tournera pas correctement et cela endommagera votre ventilateur ! Assurez-vous que l'arbre du ventilateur est dans l'alignement de la partie avant de l'hélice du ventilateur.

Exigences en matière d'informations pour les ventilateurs électriques

Référence(s) du modèle : ST-12F-E

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	33,49	m^3/min
Puissance absorbée	P 44,3 W
Valeur de service	SV	0,76	(m^3/min)/W
Consommation d'électricité en mode «veille»	P_SB 0,00 W
Consommation d'électricité saisonnière	Q	14,2	kWh/an
Niveau de puissance acoustique du ventilateur	L_WA	57,2	dB(A)
Vitesse maximale de l'air	c	3,08	mètres/sec
Norme de mesure de la valeur de service	RÈGLEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agrééObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Référence(s) du modèle : ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	49,74	m^3/min
Puissance absorbée	P	109,8	W
Valeur de service	SV	0,45	(m^3/min)/W
Consommation d'électricité en mode «veille»	P_SB 0,00 W
Consommation d'électricité saisonnière	Q	35,1	kWh/an
Niveau de puissance acoustique du ventilateur	L_WA	67,8	dB(A)
Vitesse maximale de l'air	c	2,36	mètres/sec
Norme de mesure de la valeur de service	RÈGLEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agrééObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Exigences en matière d'informations pour les ventilateurs électriques

Référence(s) du modèle : ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	176,4	m^3/min
Puissance absorbée	P	108,1	W
Valeur de service	SV	1,63	(m^3/min)/W
Consommation d'électricité en mode «veille»	P_SB	0,00 W
Consommation d'électricité saisonnière	Q	34,6	kWh/an
Niveau de puissance acoustique du ventilateur	L_WA 82	dB(A)
Vitesse maximale de l'air	c	1,88	mètres/sec
Norme de mesure de la valeur de service	RÈGLEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agrééObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Référence(s) du modèle : ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	143,7	m^3/min
Puissance absorbée	P	118,3	W
Valeur de service	SV	1,21	(m^3/min)/W
Consommation d'électricité en mode «veille»	P_SB	0,00 W
Consommation d'électricité saisonnière	Q	37,9	kWh/an
Niveau de puissance acoustique du ventilateur	L_WA	83,4	dB(A)
Vitesse maximale de l'air	c	1,49	mètres/sec
Norme de mesure de la valeur de service	RÈGLEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agrééObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

SERVICE

Belgique et Luxemburg	E. Walschaertstraat 14	www.stanleyworks.be	United Kingdom 210 Bath Road; Slough, Berks SL1 3YD	www.stanleytools.co.uk
België en Luxembourg	2800 Mechelen	[e-mail]		Tel: [phone]
	Belgium	BE-NL=[phone]		Fax: [phone]
		BE-FR=[phone]
		BE Fax: [phone]
Danmark Roskildevej 22	2620 Albertslund	www.stanleyworks.dk	Hungary Rotel Kft.	1163 Budapest,Thököly út 17.
		[e-mail]		www.stanleyworks.hu
		Fax: [phone]		[e-mail]
