Producttype	Vloerventilator
Merk	STANLEY
Model	ST20FE
Bladdiameter	50,8 cm (20 inch)
Voeding	220-240 V ~ 50 Hz
Opgenomen vermogen	109,8 W
Maximale luchtstroom	49,74 m³/min
Maximale luchtsnelheid	2,36 m/s
Geluidsvermogen	67,8 dB(A)
Jaarlijks energieverbruik	35,1 kWh/jaar
Servicewaarde	0,45 (m³/min)/W
Aantal snelheden	3 (schatting)
Type bediening	Handmatig (knop of schakelaar)
Materiaal	Kunststof en metaal
Gebruik	Alleen binnenshuis
Bescherming	Beschermrooster voor en achter
Veiligheid	Niet gebruiken met snelheidsregelaar; stekker uittrekken vóór onderhoud
Onderhoud	Reinigen met een vochtige, zachte doek; niet onderdompelen
Geschat gewicht	5,5 kg

Veelgestelde vragen - ST20FE STANLEY

Hoe monteer ik de ST20FE ventilator?

Plaats de basis op een vlak oppervlak, monteer de steunveer en de stang, bevestig de motor, het achterrooster, de bladen en vervolgens het voorrooster. Draai alle schroeven aan. Raadpleeg voor meer details de installatiehandleiding.

Hoe reinig ik de ventilator?

Haal altijd de stekker uit het stopcontact vóór het reinigen. Gebruik een vochtige, zachte doek om de oppervlakken af te vegen. Dompel de motor nooit onder in water. Het rooster kan met een stofzuiger worden afgestoft.

Kan ik deze ventilator buitenshuis gebruiken?

Nee, deze ventilator is ontworpen voor alleen binnengebruik. Stel het niet bloot aan regen of vocht om elektrische schokken te voorkomen.

Wat te doen als de ventilator niet start?

Controleer of de stekker goed in het stopcontact zit en of het snoer niet beschadigd is. Als het probleem aanhoudt, haal de stekker eruit en neem contact op met een erkend servicecentrum. Probeer het niet zelf te repareren.

Hoe stel ik de snelheid in?

De ventilator heeft meerdere snelheden. Gebruik de knop of schakelaar op de behuizing om de gewenste snelheid te selecteren (meestal 3 standen: laag, midden, hoog).

Is het veilig om de ventilator de hele nacht te laten draaien?

Het wordt afgeraden de ventilator onbeheerd achter te laten. Hoewel hij is uitgerust met veiligheidsvoorzieningen, is het beter om hem uit te schakelen wanneer u de kamer verlaat of slaapt om risico's te voorkomen.

Kan ik een verlengsnoer gebruiken?

Ja, maar gebruik alleen een UL-goedgekeurd verlengsnoer van geschikte grootte (voldoende nominale capaciteit) met een driepolige stekker (geaard). Houd het snoer uit de buurt van warmtebronnen en scherpe randen.

Hoe berg ik de ventilator in de winter op?

Haal de stekker eruit, maak hem grondig schoon, berg hem op een droge, stofvrije plaats op. Bescherm de bladen met een zak of doek om vervorming te voorkomen.

Wat is het geluidsniveau van de ventilator?

Het geluidsvermogen is 67,8 dB(A), wat overeenkomt met een matig geluid, vergelijkbaar met dat van een wandairconditioner.

Verbruikt deze ventilator veel elektriciteit?

Het jaarlijkse energieverbruik is ongeveer 35,1 kWh/jaar, wat zuinig is. Het opgenomen vermogen is 109,8 W, vergelijkbaar met dat van een gloeilamp.

GEBRUIKSAANWIJZING ST20FE STANLEY

Gebruikershandleiding en bedieningsinstructies

Modelnummers: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Vloerventilator 30 cm		Vloerventilator 51 cm		Omni-ventilator 51 cm
ST-12F-E		ST-20F-E ST-20F-E
Trommelventilator 61 cm		Ventilator met voetstuk 76 cm		91 cm Trommelventilator met directe aandrijving
ST-24DCT-E		ST-30P-E		ST-36D-E
107 cm Trommelventilator met riemaandrijving
ST-42-BDF-E

LEES DEZE INSTRUCTIES EN BEWAAR ZE

BELANGRIJK: Lees al de instructies in deze handleiding en begrijp ze voordat u de ventilator ineenzet, opstart of onderhoudt. Ongepast gebruik van deze ventilator kan ernstig letsel veroorza-ken. Bewaar deze handleiding voor toekomstig gebruik.

CE

Vind het serienummer van uw ventilator en schrijf het op de achterkant van deze gebruikershandleiding op voor toekomstig gebruik.

Veiligheidsinformatie

⚠ WAARSCHUWING Enkel voor algemene ventilatie. Niet gebruiken om gevaarlijke of explosieve materialen en dampen te ventileren. Gebruik de ventilator nooit in ruimtes die producten bevatten zoals benzine, oplosmiddelen, verfverdunners, stofdeeltjes, vluchtige of in de lucht gedragen ontvlambare deeltjes of gelijk welke niet bekende chemische stoffen.

⚠ WAARSCHUWING Bedien geen enkele ventilator als de kabel of stekker beschadigd is.

Werp de ventilator weg of breng het naar een geautoriseerde reparatiedienst voor onderzoek en/of herstel.

Niet doen draaien onder tapijt.

Niet bedekken met dekens, vloerkleden of gelijkaardige afdekking.

Laat de stroomkabel niet onder meubilair of toestellen lopen.

Breng de stroomkabel weg van gebieden met veel voetverkeer zodat men er niet over kan struikelen.

Om het risico op elektrische schok te verminderen, stel het niet bloot aan water/regen of gebruik het niet in vochtige plaatsen.

⚠ WAARSCHUWING Om het risico op brand te verminderen en om de lucht op gepaste manier weg te leiden, zorg ervoor om de lucht naar buiten te leiden.

Breng de uitlaatlucht niet binnen ommuurde ruimtes, plafonds of in zolders, kruipkelders of garages.

BELANGRIJK: LEES ALLE INSTRUCTIES ZORGVULDIG VOORAFGAAND AAN MONTAGE, ONDERHOUD OF GEBRUIK VAN DEZE VENTILATOR. INDIEN U DEZE INSTRUCTIES NIET NALEEFT KAN DIT LEIDEN TOT ERNSTIG PERSOONLIJK LETSEL EN/OF SCHADE AAN EIGENDOM.

⚠ WAARSCHUWING DIT IS EEN VENTILATOR - GEEN SPEELGOED! OM HET RISICO OP PERSOONLIJK LETSEL EN ELEKTRISCHE SCHOK TE VERMINDEREN, MOGEN KLEINE KINDEREN NIET SPELEN MET VENTILATOREN OF MOGEN ZE NIET GEPLAATST WORDEN WAAR KLEINE KINDEREN ER BIJ KUNNEN.

⚠ WAARSCHUWING Ter bescherming tegen elektrische schokken wanneer de ventilator in werking is, laat de ventilator niet in contact komen met andere geaarde voorwerpen zoals pijpen, radiatoren, enz.

⚠ WAARSCHUWING Risico op brand, elektrische schok of persoonlijk letsel bij het onderhoud. Koppel de ventilator los van de stroombron alvorens onderhoud uit te voeren.

⚠ WAARSCHUWING OPGELET Automatisch bediend toestel - Om het risico op letsel te verminderen, koppel het los van de stroomtoevoer alvorens onderhoud uit te voeren.

STANLEY®

LAAT EEN VENTILATOR NOOIT ONBEHEERD ACHTER TERWIJL HET IN WERKING IS OF TERWIJL HET OP EEN STROOMBRON AANGESLOTEN IS

Veiligheidsinformatie

▲ WAARSCHUWING	Om het risico op brand of elektrische schok te verminderen, mag het niet gebruikt worden met gelijk welke halfgeleider snelheidsregelapparatuur.
▲ WAARSCHUWING	Om het risico op elektrische schok en letsel aan personen te verminderen, mag het niet in een raam gebruikt worden.
▲ WAARSCHUWING	Om het risico op elektrische schok te verminderen, stel het niet bloot aan water/ regen. Dit apparaat is enkel ontworpen voor binnenshuis gebruik.
▲ WAARSCHUWINGdoorlopen. Bedek de stroomkabel niet met dekens, vloerkleden of gelijkaardige afdekking. Laat de stroomkabel niet onder meubilair of toestellen lopen. Plaats de stroomkabel uit de buurt van gebieden met veel voetverkeer en daar waar men er niet over kan struikelen.	Bedien geen enkele ventilator als de kabel of stekker beschadigd is. Werp de ventilator weg of breng het naar een geautoriseerde reparatiedienst voor onderzoek en/of herstel. Laat de stroomkabel niet onder tapijt
▲ WAARSCHUWING	Installatiewerk en elektrische bekabeling moet uitgevoerd worden door (een) gekwalificeerde persoon/personen, in overeenstemming met alle toepasselijke normen en regelgeving.
▲ WAARSCHUWING	Wanneer het onderhouden of vervangen van onderdelen het verwijderen of loskoppelen van een veiligheidstoestel inhoudt, moet het veiligheidstoestel net als voorheen opnieuw geinstalleerd of teruggeplaatst worden alvorens deze ventilator te gebruiken.
▲ WAARSCHUWING	Gebruik deze ventilator enkel op de manier zoals bedoeld door de fabrikant.
- Controleer de ventilator voorafgaand aan gebruik altijd op loszittende of beschadigde onderdelen.Inspecteer stroomkabels op gelijk welke schade. Gebruik nooit een ventilator als gelijk welk onderdeel beschadigd is of ontbreekt. Gebruik nooit een ventilator waarbij de veiligheidsschermen niet zijn aangebracht.- Bedien het enkel met een stroom van 220-240 volt 50 Hz (cyclus) op een circuit van minstens 15 amp.- Wanneer het gebruikt wordt met een verlengsnoer, gebruik dan enkel een snoer van juiste grootte (amp-listing), met UL-vermelding en met een stopcontact dat de op de stroomkabel van de ventilator gebruikte geaarde stekker met drie contacten kan ontvangen. Houd de stroomkabel en de verlengsnoeren altijd uit de buurt van hitte, olie en scherpe randen. Inspecteer kabels periodiek en vervang ze indien ze beschadigd zijn.

Installatie en montage: ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Plaats de ventilator op een vlakke ondergrond in een veilige, gewenste positie, en sluit het dan aan op een goedgekeurde stroombron.

ST-36D-E / ST-42-BDF-E

1. Schuif de wielas door het wielframe.
2. Schuif een (1) wiel op beide kanten van de as.
3. Bevestig het wiel met een (1) splitpen.
4. Zet de ventilator op een horizontale ondergrond op een veilige locatie naar wens en steek de stekker in een goedgekeurd stopcontact.

VENTILATOR MET VOETSTUK 76 CM: ST-30P-E

Installatie en montage

Benodigd gereedschap:

Tang

Kruisschroevendraaier

Steeksleutel of verstelbare moersleutel 10 mm

Zeskantsleutel

In doos geleverde onderdelen:

(1) Voetstuk
(1) Voorste afscherming
(1) Achterste afscherming
(1) Motor
(1) Ventilatorschoepenstel
(1) Borgkraag
(1) Bovenste steunstang
(1) Onderste steunstang
(1) Moer (M12) en sluitring
(1) Scharnierbout (M12*40)
(9) Flensschroeven
(1) Steunveer

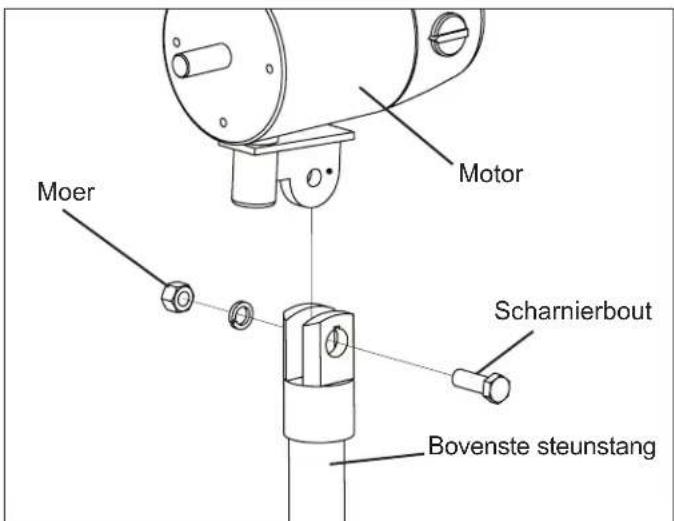

Motor Moer Scharnierbout Bovenste steunstang

Afbeelding 1: Bevestig de motor aan de motorsteun

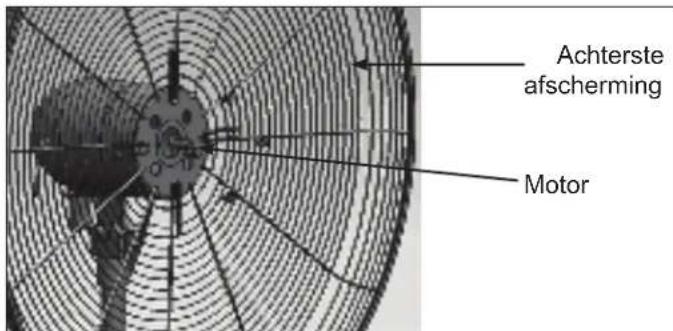

Achterste afscherming Motor

Afbeelding 2: De achterste afscherming aan de motor bevestigen

1. Plaats het voetstuk op een vlakke ondergrond.
2. Plaats de steunveer en veerzitting in de bodem van de steunstang en monteer de steunstang op het voetstuk. Let erop dat de gaten uitgelijnd zijn.
3. Zet stevig vast met (5) flensschroeven met behulp van de sleutel/kruisschroevendraaier.
4. Breng de afdekking over het voetstuk aan.
5. Draai de schroef van de borgkraag los met de verstelbare handgreep. Schuif de bovenste steunstang langzaam uit om de hoogte van de ventilator aan te passen. Zet weer vast met de verstelbare handgreep.
6. Draai de stelschroef op de motorsteun los. Monteer de motor op de connector op de bovenste steunstang. Let erop dat de gaten uitgelijnd zijn.
7. Zet de motor met de scharnierbout (M12*40), moer (M12) en sluitring vast (zie afb. 1). Draai de bout stevig vast met de sleutel. Draai de stelschroef vast.
8. Schuif de achterste afscherming op de motor en zet hem vast met (4) flensschroeven (zie afb. 2). Draai de schroeven stevig vast met de kruisschroevendraaier.
9. Draai de schroef op de achterkant van het schoepenstel los met de zeskantsleutel. Schuif het ventilatorschoepenstel op de motorschacht. Draai de schroef op het ventilatorschoepenstel weer vast.
10. Bevestig de voorste afscherming aan de achterste afscherming en zet hem vast met de bevestigingsmiddelen op de voorste afscherming.

⚠ WAARSCHUWING

Schuif de schroef van de

ventilatorschoepen NIET verder

dan de groef op de schacht! Anders zullen de ventilatorschoepen niet goed draaien en kan uw ventilator beschadigd raken! Zorg ervoor dat de ventilatorschacht gelijk ligt met de voorzijde van het ventilatorschoepenstel.

OPMERKING: Dit model kan NIET aan de muur worden gemonteerd.

Informatie-eisen voor elektrische ventilatoren

Typeaanduiding(en) ST-12F-E

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet F 33,49 m			^3 /min
Opgenomen vermogen van ventilator P 44,3 W
Bedrijfswaarde	SV	0,76	( m^3 /min)/W
Elektriciteitsverbruik in stand-by	P_SB	0,00	W
Seizoesgebonden elektriciteitsverbruik	V: 14,2 kWh/a
Geluidsvermogensniveau van ventilator	L_WA 57,2 dB(A)
Maximale luchtsnelheid c 3,08	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIE Nr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Typeaanduiding(en) ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet	F 49,74	m	^3 /min
Opgenomen vermogen van ventilator	P	109,8	W
Bedrijfswaarde	SV	0,45	( m^3 /min)/W
Elektriciteitsverbruik in stand-by	P_SB	0,00	W
Seizoensgebonden elektriciteitsverbruik	V:	35,1	kWh/a
Geluidsvermogensniveau van ventilator	L_WA	67,8	dB(A)
Maximale luchtsnelheid	c	2,36	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIE Nr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Informatie-eisen voor elektrische ventilatoren
Typeaanduiding(en) ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet F 176,4 m			^3 /min
Opgenomen vermogen van ventilator P 108,1 W
Bedrijfswaarde	SV	1,63	( m^3 /min)/W
Elektriciteitsverbruik in stand-by P	SB 0,00 W
Seizoensgebonden elektriciteitsverbruik	V: 34,6 kWh/a
Geluidsvermogensniveau van ventilator	LWA 82 dB(A)
Maximale luchtsnelheid	c	1,88	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIE Nr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Typeaanduiding(en) ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Beschrijving	Symbool	Waarde	Eenheid
Maximaal ventilatordebiet F 143,7 m			^3 /min
Opgenomen vermogen van ventilator P 118,3 W
Bedrijfswaarde	SV	1,21	( m^3 /min)/W
Elektriciteitsverbruik in stand-by P	SB 0,00 W
Seizoesgebonden elektriciteitsverbruik	V: 37,9 kWh/a
Geluidsvermogensniveau van ventilator	LWA	83,4	dB(A)
Maximale luchtsnelheid	c	1,49	meter/sec
Meetnorm voor bedrijfswaarde	VERORDENING (EU) VAN DE COMMISSIE Nr. 206/2012 en (EU) 2016/2282
Contactgegevens	Naam en adres van de fabrikant of van zijn gemachtigdeObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium
