ST20FE - Ventilateur STANLEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plancher
Marque	STANLEY
Modèle	ST20FE
Diamètre des pales	50,8 cm (20 pouces)
Alimentation	220-240 V ~ 50 Hz
Puissance absorbée	109,8 W
Débit d'air maximal	49,74 m³/min
Vitesse maximale de l'air	2,36 m/s
Niveau de puissance acoustique	67,8 dB(A)
Consommation électrique saisonnière	35,1 kWh/an
Valeur de service	0,45 (m³/min)/W
Nombre de vitesses	3 (estimation)
Type de commande	Manuelle (bouton ou interrupteur)
Matériau	Plastique et métal
Usage	Intérieur uniquement
Protection	Grille de protection avant et arrière
Sécurité	Ne pas utiliser avec variateur de vitesse ; débrancher avant entretien
Entretien	Nettoyer avec un chiffon humide et doux ; ne pas immerger
Poids approximatif	5,5 kg

FOIRE AUX QUESTIONS - ST20FE STANLEY

Comment assembler le ventilateur ST20FE ?

Placez la base sur une surface plane, montez le ressort de soutien et la tige, fixez le moteur, la grille arrière, les pales, puis la grille avant. Serrez toutes les vis. Pour plus de détails, consultez le manuel d'installation.

Comment nettoyer le ventilateur ?

Débranchez toujours le ventilateur avant le nettoyage. Utilisez un chiffon humide et doux pour essuyer les surfaces. N'immergez jamais le moteur dans l'eau. La grille peut être dépoussiérée avec un aspirateur.

Puis-je utiliser ce ventilateur à l'extérieur ?

Non, ce ventilateur est conçu pour un usage intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité pour éviter les risques de choc électrique.

Que faire si le ventilateur ne démarre pas ?

Vérifiez que la prise est bien branchée et que le cordon n'est pas endommagé. Si le problème persiste, débranchez-le et contactez un centre de service agréé. Ne tentez pas de réparer vous-même.

Comment régler la vitesse ?

Le ventilateur dispose de plusieurs vitesses. Utilisez le bouton ou l'interrupteur sur le boîtier pour sélectionner la vitesse souhaitée (généralement 3 niveaux : faible, moyen, élevé).

Est-il sûr de laisser le ventilateur fonctionner toute la nuit ?

Il est déconseillé de laisser le ventilateur sans surveillance. Bien qu'il soit équipé de dispositifs de sécurité, il vaut mieux l'éteindre lorsque vous quittez la pièce ou dormez pour éviter tout risque.

Puis-je utiliser une rallonge ?

Oui, mais utilisez uniquement une rallonge homologuée UL de taille appropriée (capacité nominale suffisante) avec une prise à trois broches (mise à la terre). Gardez le cordon éloigné des sources de chaleur et des bords tranchants.

Comment ranger le ventilateur en hiver ?

Débranchez-le, nettoyez-le soigneusement, rangez-le dans un endroit sec et à l'abri de la poussière. Protégez les pales avec un sac ou un tissu pour éviter la déformation.

Quel est le niveau sonore du ventilateur ?

Le niveau de puissance acoustique est de 67,8 dB(A), ce qui correspond à un bruit modéré, comparable à celui d'un climatiseur mural.

Ce ventilateur consomme-t-il beaucoup d'électricité ?

Sa consommation saisonnière est d'environ 35,1 kWh/an, ce qui est économique. La puissance absorbée est de 109,8 W, similaire à celle d'une ampoule incandescente.

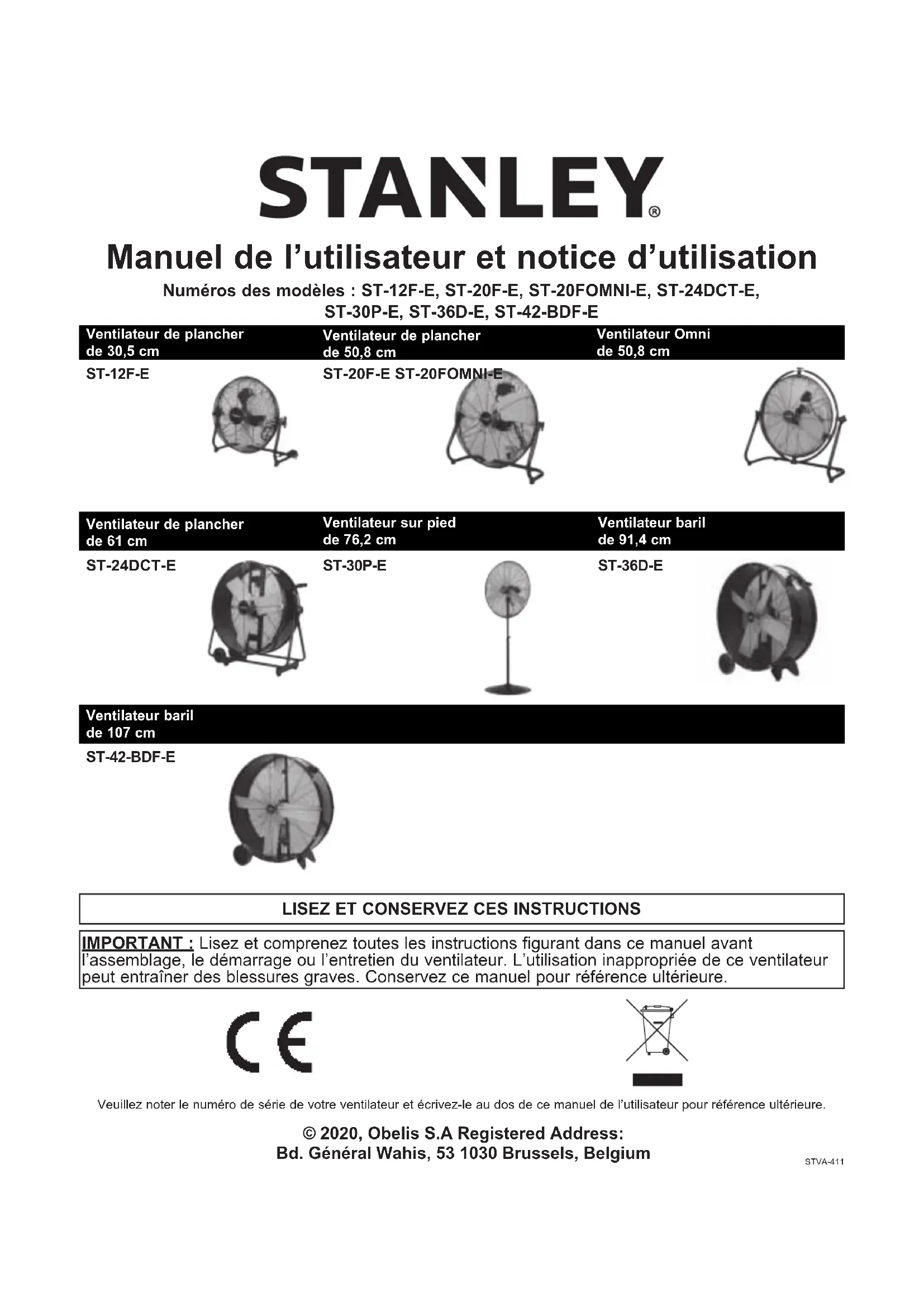

MODE D'EMPLOI ST20FE STANLEY

Manuel de l'utilisateur et notice d'utilisation

Numéros des modèles : ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Ventilateur de plancher de 30,5 cm	Ventilateur de plancher de 50,8 cm	Ventilateur Omni de 50,8 cm
ST-12F-E	ST-20F-E ST-20F

Ventilateur de plancher de 61 cm	Ventilateur sur pied de 76,2 cm	Ventilateur baril de 91,4 cm
ST-24DCT-E	ST-30P-E	ST-36D-E

Ventilateur baril de 107 cm

ST-42-BDF-E

IMPORTANT : Lisez et comprenez toutes les instructions figurant dans ce manuel avant l'assemblage, le démarrage ou l'entretien du ventilateur. L'utilisation inappropriée de ce ventilateur peut entraîner des blessures graves. Conservez ce manuel pour référence ultérieure.

Veuillez noter le numéro de série de votre ventilateur et écrivez-le au dos de ce manuel de l'utilisateur pour référence ultérieure.

© 2020, Obelis S. A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Informations relatives à la sécurité

IMPORTANT : LISEZ SOIGNEUSEMENT TOUTES LES INSTRUCTIONS AVANT LE MONTAGE, LES RÉPARATIONS OU L'UTILISATION DE CE VENTILATEUR. LE NON-RESPECT DE CES INSTRUCTIONS PEUT ENTRAÎNER DES BLESSURES GRAVES ET/OU DES DOMMAGES MATÉRIELS.

▲ ATTENTION	Pour ventilation générale uniquement. N'utilisez pas l'appareil pour évacuer des vapeurs ou des substances dangereuses ou explosives. N'utilisez jamais le ventila-teur dans des zones qui contiennent des produits tels que de l'essence, des solvants, des diluants pour peinture, des particules de poussière, des substances combustibles volatiles ou en suspension ou tout produit chimique inconnu.
▲ AVERTISSEMENT	N'utilisez pas le ventilateur si le cordon ou la prise est endommagé(e).
Mettez le ventilateur au rebut ou retournez-le à un centre de service agréé à des fins d'examen et/ou de réparation.
Ne passez pas le cordon d'alimentation sous le revêtement de sol.
Ne recouvrez pas le dispositif d'un tapis, d'un tapis de couloir ou d'autres recouvrements semblables.
N'acheminez pas le cordon d'alimentation sous les meubles ou les appareils électroménagers.
Éloignez le cordon d'alimentation des zones très fréquentées pour éviter tout risque de trébuchement.
Pour réduire le risque de choc électrique, n'exposez pas l'appareil à l'eau/la pluie et ne l'utilisez pas dans des emplacements humides.
Pour réduire le risque d'incendie et évacuer l'air correctement, assurez-vous que les bouches d'aération donnent sur l'extérieur.
▲ ATTENTION	L'air usé ne doit pas être évacué dans des espaces situés à l'intérieur des murs ou des plafonds, dans les greniers, les vides sanitaires ou les garages.
▲ AVERTISSEMENT	IL S'AGIT D'UN VENTILATEUR, PAS D'UN JOUET. AFIN DE RÉDUIRE LE RISQUE DE BLESSURES CORPORELLES ET DE CHOÇS ÉLECTRIQUES, NE JOUEZ PAS AVEC LE VENTILATEUR ET PLACEZ-LE HORS DE PORTÉE DES ENFANTS.
▲ AVERTISSEMENT	Pour se protéger contre les chocs électriques lors de l'utilisation, ne laissez pas le ventilateur entrer en contact avec d'autres objets raccordés à la masse tels que des tuyaux, des radiateurs, etc.
▲ AVERTISSEMENT	Risque d'incendie, de chocs électriques ou de blessures lors de l'entretien ou de la maintenance. Débranchez ou déconnectez le ventilateur de l'alimentation électrique avant l'entretien.
▲ AVERTISSEMENT	ATTENTION Dispositif automatique : pour réduire le risque de blessure, débranchez l'appareil avant l'entretien.
▲ AVERTISSEMENT	Pour réduire le risque d'incendie ou de chocs électriques, n'utilisez pas ce ventila-teur avec un dispositif de contrôle de la vitesse à semi-conducteurs.
▲ AVERTISSEMENT	Pour réduire le risque de chocs électriques et de blessures, ne posez pas l'appareil sur une fenêtre.

Stanley. stanley

STANLEY, le logo de STANLEY, le rectangle entaillé et le design d'emballage jaune et noir en diagonal sont tous des marques de commerce de Stanley Black & Decker, Inc. ou de ses sociétés affiliées.

Avertissement

Pour réduire le risque de chocs électriques, n'exposez pas l'appareil à l'eau ou à la pluie. Cet appareil est conçu pour une utilisation en intérieur uniquement.

Avertissement

N'utilisez pas le ventilateur si le cordon ou la prise est endommagé(e). Mettez le ventilateur au rebut ou retournez-le à un centre de service agréé à des fins de réparation. Ne passez pas le cordon d'alimentation sous le revêtement de sol. as le cordon d'alimentation d'un tapis, d'un tapis de couloir ou d'autres recouvre-les. N'acheminez pas le cordon d'alimentation sous les meubles ou les appareils s. Éloignez le cordon d'alimentation des zones très fréquentées et présentant un chement.

Avertissement

Le travail d'installation et le câblage électrique doivent être effectués par une ou des personnes qualifiées conformément à tous les codes et règlements applicables.

Avertissement

Lorsque l'entretien ou le remplacement d'un composant nécessite le retrait ou la déconnexion d'un dispositif de sécurité, celui-ci devra être réinstallé ou remonté tel é avant d'utiliser ce ventilateur.

Avertissement

Utilisez uniquement ce ventilateur de la manière prévue par le fabricant.

• Avant toute utilisation, inspectez toujours le ventilateur pour détecter la présence de pièces déta-chées ou endommagées. Inspectez le cordon d'alimentation pour détecter d'éventuels dommages. N'utilisez jamais le ventilateur si des pièces sont endommagées ou manquantes. N'utilisez jamais le ventilateur sans dispositif de sécurité.
• Utilisez uniquement un courant de 220-240 V, 50 Hz (cycle) avec un circuit minimal de 15 A.
• Lors de l'utilisation avec une rallonge électrique, utilisez uniquement un cordon de la taille appropriée (capacité nominale), homologué UL et avec une prise de courant capable de contenir une fiche à trois broches (mise à la terre) fournie avec le cordon d'alimentation du ventilateur. Gardez toujours le cordon d'alimentation et les rallonges à l'abri de la chaleur, de l'huile et des bords tranchants. Inspectez les cordons périodiquement et remplacez-les s'ils sont endommagés.

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Placez le ventilateur sur une surface plane à l'endroit désiré et en sécurité, puis connectez-le à une source d'alimentation approuvée.

ST-36D-E / ST-42-BDF-E

1. Glissez l'essieu de roue à travers le cadre de support de roue.
2. Glissez une (1) roue sur une des extrémités de l'essieu.
3. Retenez la roue à l'aide d'une (1) goupille fendue.
4. Placez le ventilateur sur une surface plane à l'endroit désiré et en sécurité, puis connectez-le à une source d'alimentation approuvée.

Installation et montage

Outils requis :

Pinces

Tournevis cruciforme

Clé de 10 mm ou clé à molette

Clé mâle

Pièces incluses dans la boîte :

(1) Base (1) Protection avant (1) Protection arrière (1) Bloc-moteur (1) Bloc des pales du ventilateur (1) Collier de blocage (1) Tige supérieure (1) Tige inférieure (1) Écrou (M12) et rondelle (1) Axe d'articulation (M12*40) (9) Vis à embase (1) Ressort de soutien

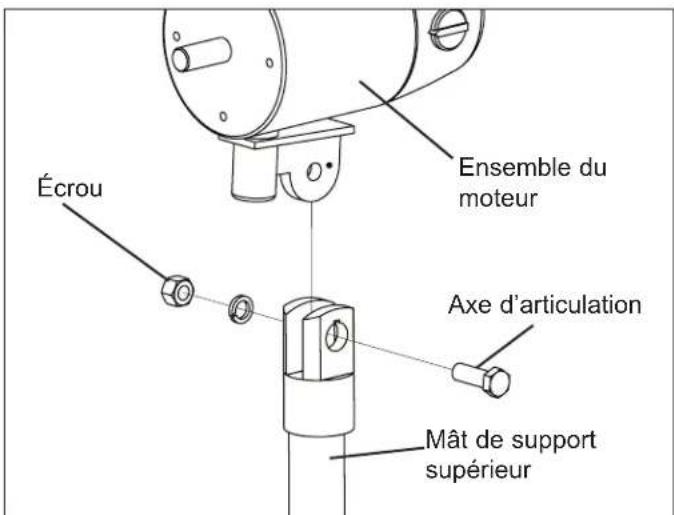

Écrou Ensemble du moteur Axe d'articulation Mât de support supérieur

Figure 1 : Fixation du moteur à l'ensemble de support du moteur

Grille de protection arrière Moteur

Figure 2 : Fixation de la grille de protection arrière au moteur

1. Placez la base sur un sol plan.
2. Placez le ressort de soutien et le siège du ressort dans la partie inférieure de la tige, puis montez la tige sur la base. Vérifiez que les trous sont bien en face les uns des autres.
3. Vissez fermement les vis à embase (5) à l'aide de la clé/du tournevis cruciforme.
4. Déposez le couvercle de la base.
5. Desserrez la vis du collier de blocage à l'aide de la poignée réglable. Tirez lentement sur la tige supérieure pour régler la hauteur du ventilateur. Resserrez à l'aide de la poignée réglable.
6. Desserrez la vis de réglage sur le support du moteur. Montez le bloc-moteur sur le connecteur de la tige supérieure. Vérifiez que les trous sont bien en face les uns des autres.
7. Fixez le bloc-moteur avec l'axe d'articulation (M12*40), l'écrou (M12) et la rondelle (Figure 1). Serrez l'écrou fermement à l'aide de la clé. Serrez la vis de réglage.
8. Faites glisser la protection arrière sur le bloc-moteur et fixez-la à l'aide des (4) vis à embase (Figure 2). Serrez les vis fermement à l'aide de la clé/du tournevis cruciforme.
9. Desserrez la vis à l'arrière du bloc des pales du ventilateur à l'aide de la clé mâle (hexagonale). Faites glisser le bloc des pales du ventilateur sur l'arbre du moteur. Resserrez la vis sur le bloc des pales du ventilateur.
10. Fixez la protection avant à la protection arrière à l'aide des fixations situées sur la protection avant.

REMARQUE : Ce modèle ne PEUT PAS être fixé au mur.

▲ ATTENTION Ne faites PAS glisser la vis de l'hélice du ventilateur au-delà de la rainure située sur l'arbre ! Si cette consigne n'est pas respectée, l'hélice du ventilateur ne tournera pas correctement et cela endommagera votre ventilateur ! Assurez-vous que l'arbre du ventilateur est dans l'alignement de la partie avant de l'hélice du ventilateur.

Exigences en matière d'informations pour les ventilateurs électriques

Référence(s) du modèle : ST-12F-E

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	33,49	m^3/min
Puissance absorbée	P 44,3 W
Valeur de service	SV	0,76	(m^3/min)/W
Consommation d'électricité en mode «veille»	P_SB 0,00 W
Consommation d'électricité saisonnière	Q	14,2	kWh/an
Niveau de puissance acoustique du ventilateur	L_WA	57,2	dB(A)
Vitesse maximale de l'air	c	3,08	mètres/sec
Norme de mesure de la valeur de service	RÈGLEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agrééObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Référence(s) du modèle : ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	49,74	m^3/min
Puissance absorbée	P	109,8	W
Valeur de service	SV	0,45	(m^3/min)/W
Consommation d'électricité en mode «veille»	P_SB 0,00 W
Consommation d'électricité saisonnière	Q	35,1	kWh/an
Niveau de puissance acoustique du ventilateur	L_WA	67,8	dB(A)
Vitesse maximale de l'air	c	2,36	mètres/sec
Norme de mesure de la valeur de service	RÈGLEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agrééObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Exigences en matière d'informations pour les ventilateurs électriques

Référence(s) du modèle : ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	176,4	m^3/min
Puissance absorbée	P	108,1	W
Valeur de service	SV	1,63	(m^3/min)/W
Consommation d'électricité en mode «veille»	P_SB	0,00 W
Consommation d'électricité saisonnière	Q	34,6	kWh/an
Niveau de puissance acoustique du ventilateur	L_WA 82	dB(A)
Vitesse maximale de l'air	c	1,88	mètres/sec
Norme de mesure de la valeur de service	RÈGLEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agrééObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Référence(s) du modèle : ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	143,7	m^3/min
Puissance absorbée	P	118,3	W
Valeur de service	SV	1,21	(m^3/min)/W
Consommation d'électricité en mode «veille»	P_SB	0,00 W
Consommation d'électricité saisonnière	Q	37,9	kWh/an
Niveau de puissance acoustique du ventilateur	L_WA	83,4	dB(A)
Vitesse maximale de l'air	c	1,49	mètres/sec
Norme de mesure de la valeur de service	RÈGLEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agrééObelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium
