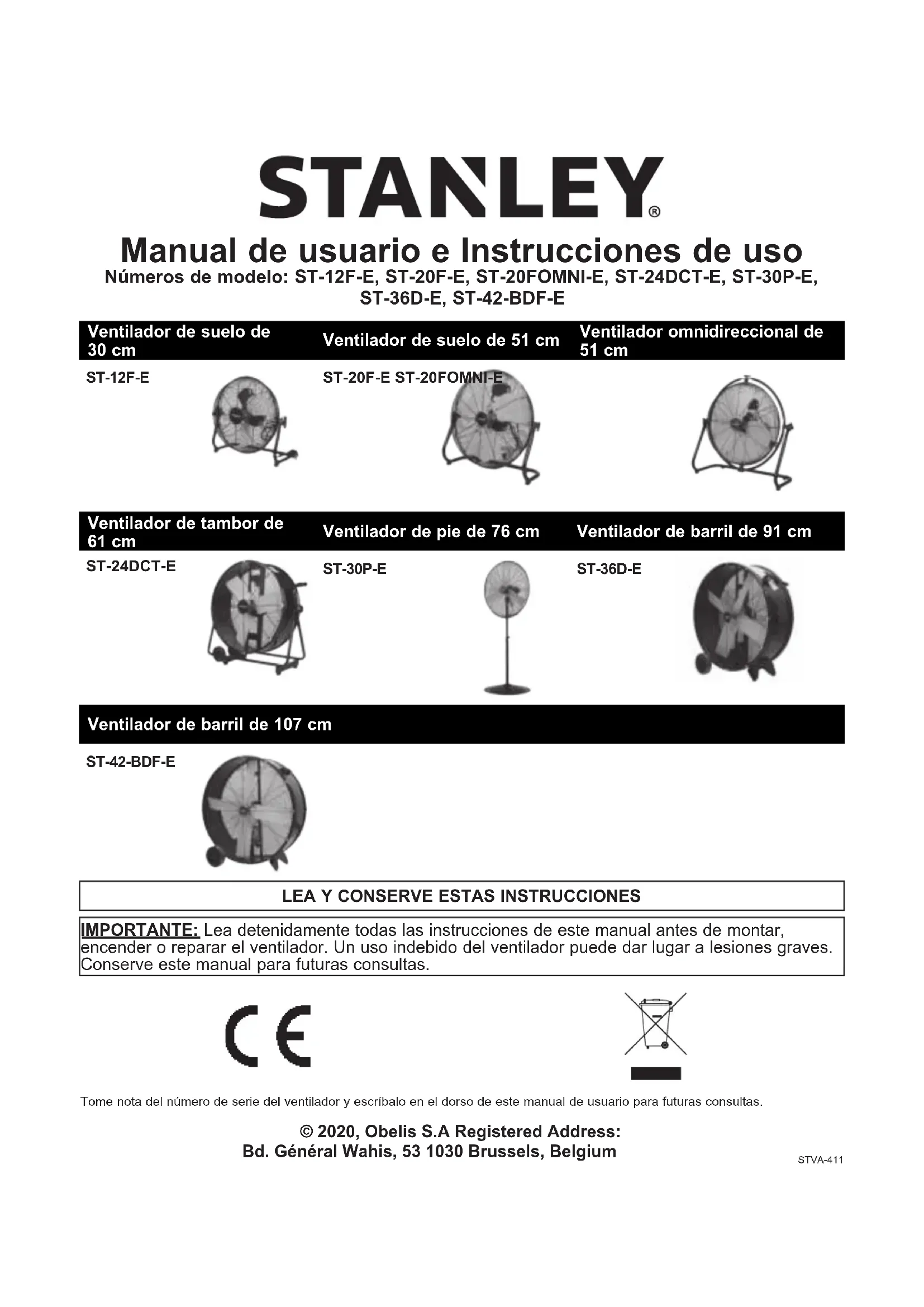

IMPORTANTE: Lea detenidamente todas las instrucciones de este manual antes de montar, encender o reparar el ventilador. Un uso indebido del ventilador puede dar lugar a lesiones graves. Conserve este manual para futuras consultas. Números de modelo: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E,

ST-36D-E, ST-42-BDF-E

Manual de usuario e Instrucciones de uso ST-12F-E

A fin de reducir el riesgo de incendios y para lograr una salida de aire adecuada, canalice el aire hacia el exterior. Solamente para uso general de ventilación. No lo use para extraer materiales y vapores peligrosos o explosivos. No utilice nunca el ventilador en espacios que contengan productos como gasolina, disolventes, diluyentes de pintura, partículas de polvo, combustibles volátiles o que desprendan partículas en el aire o productos químicos desconocidos. No proyecte el aire de escape hacia espacios rodeados por paredes o techos, ni en áticos, entresuelos o garajes. No utilice ningún ventilador que presente daños en el cable o el enchufe. Deseche el ventilador o devuélvalo al servicio técnico autorizado para que sea comprobado o reparado. No tienda el cable bajo alfombras/moquetas. No cubra el cable con alfombras de ningún tipo u otras cubiertas similares. No tienda el cable bajo muebles o electrodomésticos. Sitúe el cable lejos de la zona de tránsito de forma que no sea posible tropezar con él. A fin de reducir el riesgo de descargas eléctricas, no exponga el aparato al agua/lluvia ni lo use en lugares húmedos. IMPORTANTE: LEA DETENIDAMENTE TODAS LAS INSTRUCCIONES ANTES DE MONTAR, REPARAR O USAR ESTE VENTILADOR. EN CASO DE NO SEGUIRSE ESTAS INSTRUCCIONES, SE PODRÍAN PRODUCIR LESIONES GRAVES Y DAÑOS MATERIALES DE CONSIDERACIÓN. ESTE VENTILADOR NO ES UN JUGUETE. A FIN DE REDUCIR EL RIESGO DE LESIONES Y DESCARGAS ELÉCTRICAS, EVITE JUGAR CON EL VENTILADOR O COLOCARLO EN UN LUGAR EN EL QUE LOS NIÑOS PEQUEÑOS PUEDAN ACCEDER A ÉL. A fin de evitar descargas eléctricas durante su uso, impida que el ventilador entre en contacto con otros objetos conectados a tierra como tuberías, radiadores, etc. Puede existir riesgo de incendio, descarga eléctrica o lesiones al llevar a cabo operaciones de reparación o mante- nimiento. Desenchufe o desconecte el ventilador de la fuente de alimentación antes de proceder a su reparación. PRECAUCIÓN Dispositivo de funcionamiento automático: a fin de reducir el riesgo de lesiones, desconéctelo de la fuente de alimentación antes de proceder a su reparación. PRECAUCIÓN PRECAUCIÓN Información de seguridad A fin de reducir el riesgo de incendio o descargas eléctricas, no use este aparato con dispositivos de control de velocidad de estado sólido. A fin de reducir el riesgo de descargas eléctricas y lesiones, no use este aparato en una ventana.© 2020, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Información de seguridad - Antes de usar el ventilador, compruebe que no presenta piezas sueltas o dañadas. Examine el cable de alimentación y verifique que no se observan daños. No use el ventilador si alguna pieza falta o está dañada. No use el ventilador sin las protecciones de seguridad instaladas. - Use el aparato únicamente con una corriente de 220-240 voltios a 50 Hz (ciclos) en un circuito mínimo de 15 amperios. - Si usa un cable alargador, asegúrese de que sea del tamaño (amperaje) adecuado, tiene certificación UL y cuenta con un conector que puede aceptar el enchufe de tres clavijas con tierra del cable de alimentación del ventilador. Mantenga siempre el cable de alimentación y los cables alargadores alejados del calor, el aceite y los bordes afilados. Examine los cables con regularidad y cámbielos si presentan daños. El trabajo de instalación y tendido de cables eléctricos debe ser llevado a cabo por personal cualificado de acuerdo con las normativas y regulaciones vigentes. Al reparar o reemplazar un componente para el que sea necesario desmontar o desconectar un dispositivo de seguridad, dicho dispositivo de seguridad deberá volver a montarse o conectarse tal y como se hallaba originalmente antes de usar este ventilador. Use este ventilador únicamente de acuerdo con las indicaciones del fabricante. No utilice ningún ventilador que presente daños en el cable o el enchufe. Deseche el ventilador o devuélvalo al servicio técnico autorizado para que sea comprobado o reparado. No tienda el cable bajo alfombras/moquetas. No cubra el cable con alfombras de ningún tipo u otras cubiertas similares. No tienda el cable bajo muebles o electrodomésticos. Sitúe el cable lejos de las zonas de tránsito de forma que no sea posible tropezar con él. - Coloque el ventilador en el suelo en una posición segura y, a continuación, conéctelo a una fuente de alimentación aprobada. ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E A fin de reducir el riesgo de descargas eléctricas, no exponga el aparato al agua ni la lluvia. Esta unidad ha sido diseñada exclusivamente para uso en interiores.

ST-36D-E / ST-42-BDF-E

1. Deslice el eje de las ruedas a través del bastidor de soporte de las ruedas.

2. Deslice una (1) rueda en cada uno de los lados del eje.

3. Aance las ruedas con un (1) pasador de chaveta.

4. Coloque el ventilador en el suelo en una posición segura y, a continuación, conéctelo a una

VENTILADOR DE PIE DE 76 CM: ST-30P-E Instalación y montaje Herramientas necesarias: Alicates Destornillador de estrella Llave inglesa de 10 mm o llave ajustable Llave hexagonal Piezas incluidas en la caja: (1) Base (1) Protección delantera (1) Protección trasera (1) Conjunto del motor (1) Conjunto de aspas del ventilador (1) Collarín de cierre (1) Poste de soporte superior (1) Poste de soporte inferior (1) Tuerca (M12) y arandela (1) Perno pivotante (M12*40) (9) Tornillos con brida (1) Muelle de soporte

1. Coloque la base en el suelo nivelado

2. Coloque el muelle de soporte y el asiento del

muelle dentro de la parte inferior del poste de soporte, e instale el poste de soporte en la base. Compruebe que los orificios están alineados.

3. Asegúrelo firmemente con (5) tornillos con brida

utilizando el destornillador de estrella/la llave inglesa.

4. Coloque la cubierta de la base.

5. Afloje el tornillo del collarín de cierre utilizando

el asa ajustable. Extraiga lentamente el poste de soporte superior para ajustar la altura del ventilador. Vuelva a afianzar con el asa ajustable.

6. Afloje el tornillo prisionero del soporte del motor.

Monte el conjunto del motor en el conector del poste de soporte superior. Compruebe que los orificios están alineados.

7. Afiance el conjunto del motor con el perno

pivotante (M12*40), la tuerca (M12) y la arandela (véase la Fig. 1). Afiance el perno firmemente con la llave inglesa. Afiance el tornillo prisionero.

8. Deslice la protección trasera en el conjunto del

motor y afiáncela con (4) tornillos con brida (véase la Fig. 2). Ajuste los tornillos firmemente utilizando el destornillador de estrella/la llave inglesa.

9. Afloje el tornillo de la parte posterior del conjunto

de aspas del ventilador con una llave Allen (llave hexagonal). Deslice el conjunto de aspas del ventilador en el eje del motor. Vuelva a afianzar el tornillo del conjunto de aspas del ventilador.

10. Sujete la protección delantera a la protección

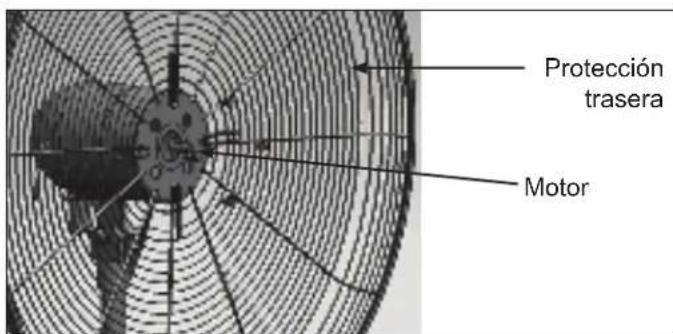

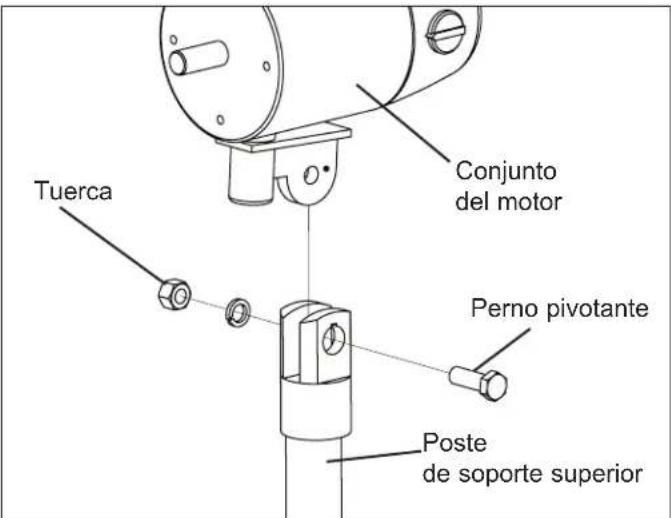

trasera y asegúrela con las fijaciones de la protección delantera. NOTA: Este modelo NO PUEDE montarse en una pared Figura 2: Sujeción de la protección trasera al motor Protección trasera Motor Conjunto del motor Perno pivotante Tuerca Poste de soporte superior Figura 1: Sujeción del motor al conjunto de soporte del motor ¡NO lleve el tornillo de las aspas del ventilador más allá de la mues- ca del eje! Si lo hace, las aspas no girarán correcta- mente y podrían dañar el ventilador. Asegúrese de que el eje del ventilador está alineado con la parte frontal del conjunto de aspas del ventilador. PRECAUCIÓN© 2020, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Identificador(es) del modelo: ST-12F-E Descripción Símbolo Valor Unidad Caudal máximo del aire F 33,49 m /min Entrada de potencia del ventilador P 44,3 W Valor de servicio SV 0,76 (m /min)/W Consumo de electricidad en modo de espera

0,00 W Consumo de electricidad estacional Q 14,2 kWh/a Nivel de potencia acústica del ventilador L 57,2 dB(A) Velocidad máxima del aire c 3,08 m/s Norma de medición del valor de servicio REGULACIÓN DE LA COMISIÓN (UE) Núm. 206/2012 y (UE) 2016/2282 Información de contacto Nombre y dirección del fabricante o de su representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium Requisitos de información para ventiladores eléctricos

Identificador(es) del modelo: ST-12F-E Descripción Símbolo Valor Unidad Caudal máximo del aire F 33,49 m /min Entrada de potencia del ventilador P 44,3 W Valor de servicio SV 0,76 (m /min)/W Consumo de electricidad en modo de espera

0,00 W Consumo de electricidad estacional Q 14,2 kWh/a Nivel de potencia acústica del ventilador L 57,2 dB(A) Velocidad máxima del aire c 3,08 m/s Norma de medición del valor de servicio REGULACIÓN DE LA COMISIÓN (UE) Núm. 206/2012 y (UE) 2016/2282 Información de contacto Nombre y dirección del fabricante o de su representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium Requisitos de información para ventiladores eléctricos Identificador(es) del modelo: ST-12F-E

Descripción Símbolo Valor Unidad Caudal máximo del aire F 33,49 m

/min Entrada de potencia del ventilador

/min)/W Consumo de electricidad en modo de espera

0,00 W Consumo de electricidad estacional Q 14,2 kWh/a Nivel de potencia acústica del ventilador

57,2 dB(A) Velocidad máxima del aire c 3,08 m/s Norma de medición del valor de servicio REGULACIÓN DE LA COMISIÓN (UE) Núm. 206/2012 y (UE) 2016/2282 Información de contacto Nombre y dirección del fabricante o de su representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium Requisitos de información para ventiladores eléctricos

Identificador(es) del modelo: ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU Descripción Símbolo Valor Unidad Caudal máximo del aire F 49,74 m

/min Entrada de potencia del ventilador P 109,8 W Valor de servicio SV 0,45 (m

/min)/W Consumo de electricidad en modo de espera

0,00 W Consumo de electricidad estacional Q 35,1 kWh/a Nivel de potencia acústica del ventilador

67,8 dB(A) Velocidad máxima del aire c 2,36 m/s Norma de medición del valor de servicio REGULACIÓN DE LA COMISIÓN (UE) Núm. 206/2012 y (UE) 2016/2282 Información de contacto Nombre y dirección del fabricante o de su representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium Requisitos de información para ventiladores eléctricos© 2020, Obelis S.A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Identificador(es) del modelo: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU Descripción Símbolo Valor Unidad Caudal máximo del aire F 176,4 m

/min Entrada de potencia del ventilador P 108,1 W Valor de servicio SV 1,63 (m

/min)/W Consumo de electricidad en modo de espera

0,00 W Consumo de electricidad estacional Q 34,6 kWh/a Nivel de potencia acústica del ventilador

dB(A) Velocidad máxima del aire c 1,88 m/s Norma de medición del valor de servicio REGULACIÓN DE LA COMISIÓN (UE) Núm. 206/2012 y (UE) 2016/2282 Información de contacto Nombre y dirección del fabricante o de su representante autorizado Obelis S.A Bd. General Wahis, 53 1030 Brussels, Belgium

Requisitos de información para ventiladores eléctricos Requisitos de información para ventiladores eléctricos Identicador(es) del modelo: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

/min Entrada de potencia del ventilador P 118,3 W Valor de servicio SV 1,21 (m
