ST30PE - Ventilateur STANLEY - Notice d'utilisation et mode d'emploi gratuit

Marque	Stanley
Modèle	ST30PE (ST-30P-E)
Type de produit	Ventilateur sur pied
Diamètre des pales	76,2 cm (30 pouces)
Hauteur réglable	Oui, tige télescopique
Alimentation électrique	220-240 V, 50 Hz
Puissance absorbée	118,3 W
Débit d'air maximal	143,7 m³/min
Vitesse de l'air maximale	1,49 m/s
Niveau de puissance acoustique	83,4 dB(A)
Consommation saisonnière	37,9 kWh/an
Valeur de service	1,21 (m³/min)/W
Nombre de vitesses	3 (estimation)
Tête inclinable	Oui
Poids (estimation)	6 kg
Matière	Métal et plastique
Sécurité	Grilles de protection, mise à la terre, arrêt automatique non mentionné
Nettoyage	Débrancher avant nettoyage, chiffon doux
Pièces détachées	Disponibles via service après-vente
Garantie	Non spécifiée, contacter SAV

FOIRE AUX QUESTIONS - ST30PE STANLEY

Comment assembler le ventilateur ST30PE ?

Placez la base sur un sol plan. Montez la tige inférieure avec le ressort et le siège. Vissez les vis à embase. Insérez la tige supérieure dans la tige inférieure et réglez la hauteur. Fixez le bloc-moteur sur le connecteur de la tige supérieure avec l'axe d'articulation, l'écrou et la rondelle. Montez la grille arrière, puis les pales, puis la grille avant.

Quel type de prise électrique est nécessaire ?

Le ventilateur nécessite une prise de courant mise à la terre (trois broches) avec une tension de 220-240 V et une fréquence de 50 Hz.

Comment régler la hauteur du ventilateur ?

Desserrez la molette du collier de blocage sur la tige. Tirez ou poussez la tige supérieure pour obtenir la hauteur souhaitée, puis resserrez la molette.

Le ventilateur peut-il osciller ?

La notice ne mentionne pas de fonction d'oscillation pour ce modèle. Il est possible d'incliner la tête manuellement en desserrant la vis de réglage du support moteur.

Comment nettoyer le ventilateur ?

Débranchez toujours le ventilateur avant de le nettoyer. Utilisez un chiffon doux et sec ou légèrement humide. N'utilisez pas de solvants. Les grilles peuvent être démontées pour un nettoyage plus approfondi.

Que faire si le ventilateur ne démarre pas ?

Vérifiez que la prise est bien branchée et que le cordon n'est pas endommagé. Assurez-vous que le ventilateur est allumé. Si le problème persiste, contactez un centre de service agréé.

Puis-je utiliser le ventilateur avec une rallonge ?

Oui, utilisez uniquement une rallonge homologuée de puissance appropriée (min 15 A) avec une prise à trois broches. Ne faites pas passer le cordon sous un tapis.

Le ventilateur est-il adapté à une utilisation en extérieur ?

Non, ce ventilateur est conçu pour un usage intérieur uniquement. Ne l'exposez pas à l'eau ou à la pluie.

Comment démonter les pales pour le nettoyage ?

Débranchez le ventilateur. Détachez la grille avant en déclipsant les fixations. Desserrez la vis sur le bloc de pales à l'aide de la clé mâle fournie, puis retirez le bloc de pales de l'arbre.

Où trouver des pièces de rechange ?

Contactez le service après-vente de Stanley dans votre pays (coordonnées en fin de notice). Munissez-vous du numéro de modèle ST30PE.

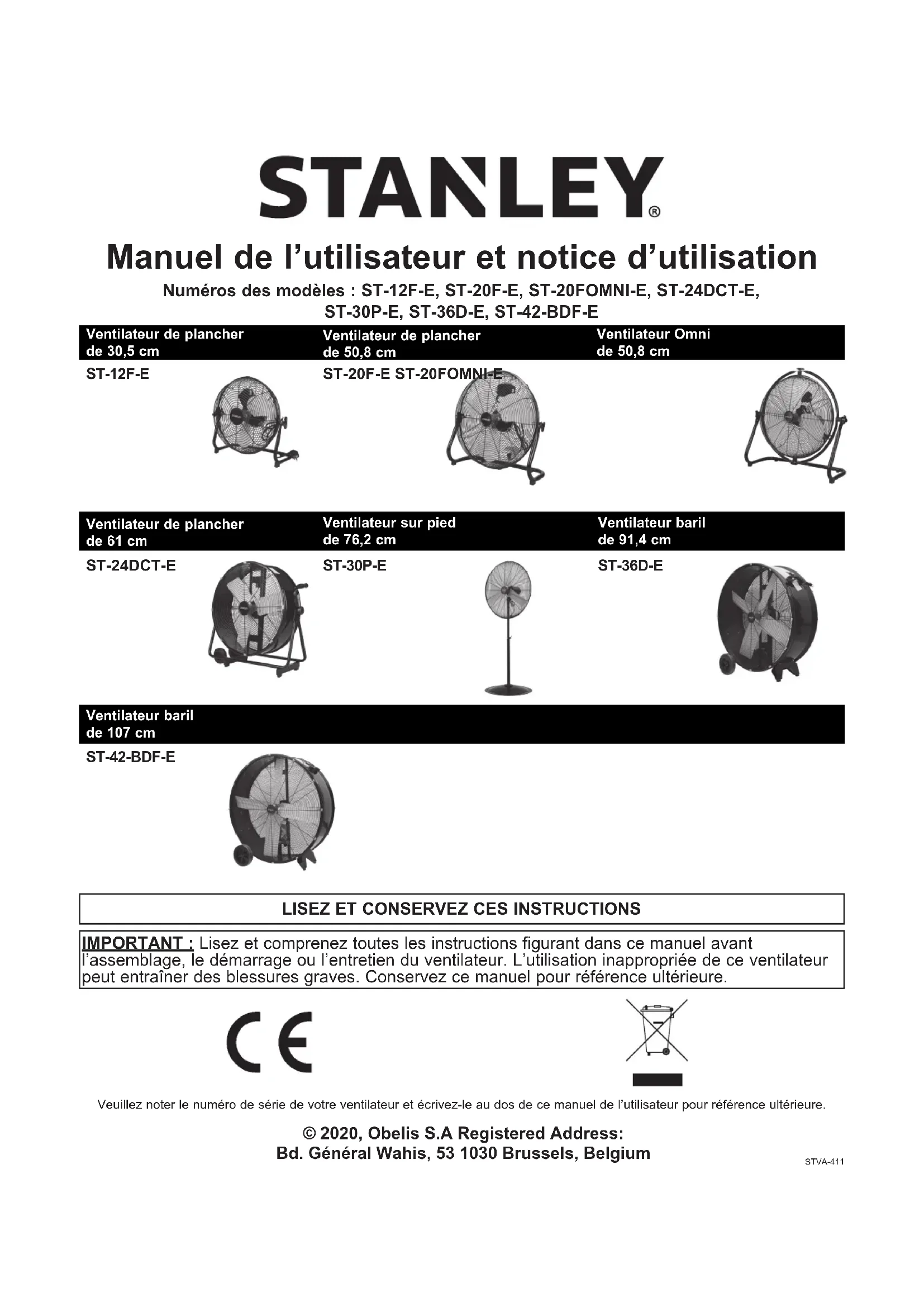

MODE D'EMPLOI ST30PE STANLEY

Manuel de l'utilisteur et notice d'utilisation

Numérodesmodeles: ST-12F-E, ST-20F-E, ST-20FOMNI-E, ST-24DCT-E, ST-30P-E, ST-36D-E, ST-42-BDF-E

Ventilateur de plancher de 30,5 cm	Ventilateur de plancher de 50,8 cm	Ventilateur Omni de 50,8 cm
ST-12F-E	ST-20F-E ST-20FOMNI-E

Ventilateur de plancher de 61 cm	Ventilateur sur pied de 76,2 cm	Ventilateur baril de 91,4 cm
ST-24DCT-E	ST-30P-E	ST-36D-E

Ventilateur basil de 107 cm

ST-42-BDF-E

LISEZ Et conservez ces instructions

IMPORTANT: Lisez et comprendez toutes les instructions figurant dans ce manuel avant l'assemblage, le démarrage ou l'entretien du ventilateur. L'utilisation inappropriée de ce ventilateur peut entraîner des blessures graves. Conserve ce manuel pour référence ultérieure.

Veuillez noter le numero de series de sua ventilateur et ecrive-les au dos de ce manuel de l'utiliseur pour reference ulterieure.

© 2020, Obelis S. A Registered Address: Bd. Général Wahis, 53 1030 Brussels, Belgium

Informations relatives à la sécurité

IMPORTANT : LISEZ SOIGNEUSMENT TOUTES LES INSTRUCTIONS AVANT LE MONTAGE,LES RÉPARATIONS OU L'UTILISATION DE CE VENTILATEUR. LE NON-RESPECT DE CESINSTRUCTIONS PEUT ENTRAIÑER DES BLESSURES GRAVÉS ET/OU DES DOMMAGESMATériELS.

ATTENTION Pour ventilation générale uniquement. N'utilise pas l'appareil pour évacuer desvapeurs ou des substances dangereuses ou explosives. N'utilise jamais le ventila-teur dans des zones qui contiennent des produits tels que de l'essence, des solvants, des diluantspour peinture, des particules de poussière, des substances combustibles volatiles ou en suspensionou tout produit chimique inconnu.

N'utilise pas le ventilateur si le cordon ou la prise est endommagé(e).

Mettez le ventilateur au rebut ou returnez-le à un centre de service agréé à des fins d'examen et/ou de réparation.

Ne passez pas le cordon d'alimentation sous le revêtement de sol.

Ne recouvre pas le dispositif d'un tapis, d'un tapis de couloir ou d'autres recouvrementssemblables.

N'achemiez pas le cordon d'alimentation sous les meubles ou les appareils électroménagers.

Éloignez le cordon d'alimentation des zones très fréquentées pour éviter tout risque de trèbuch-ement.

Pour réduire le risque de chic électrique, n'exposez pas l'appareil à l'eau/la pluie et ne l'utilise pasdans des emplacements humides.

Pour réduire le risque d'accidie et évacuer l'air correctement, assurez-vous que les bouchedesaération donnent sur l'extérieur.

L'air usé ne doit pas être evacué dans des espaces situés à l'intérieur des murs oudes plafonds, dans les greniers, les vides sanitaires ou les garages.

IL S'AGIT D'UN VENTILATEUR, PAS D'UN JOUET, AFIN DE REDUIRE LRRISQUE DE BLESSURES CORPORELLES ET DE CHOÇS ÉLECTRIQUES, NEJOUEZ PAS AVEC LE VENTILATEUR ET PLACEZ-LE HORS DE PORTÉE DES ENFANTS.

Pour se protéger contre les chocs électriques lors de l'utilisation, ne laissez pas leventilateur entre en contact avec d'autres objets raccordés à la masse tels que destuyaux, des radiateurs, etc.

Risque d'accidie, de chocs électriques ou de blessures lors de l'entretien ou de lamaintenance. Débranchez ou déconnectez le ventilateur de l'alimentation électriqueavant l'entretien.

ATTENTION Dispositif automatique : pour réduire le risque de blessure, débranchezl'appareil avant l'entretien.

Pour réduire le risque d'accidie ou de chocs électriques, n'utilise pas ce ventila-teur avec un dispositif de contrôle de la vitesse à semi-conducteurs.

Pour réduire le risque de chocs électriques et de blessures, ne posez pas l'appareilsur une fenêtre.

Informations relatives à la sécurité

▲ AVERTISSEMENT	Pour réduire le risque de chocs électriques, n'exposez pas l'appareil à l'eau ou à la pluie. Cet apparéil est conçu pour une utilisation en interieur uniquement.
▲ AVERTISSEMENT	N'utilisez pas le ventilateur si le cordon ou la prise est endommagé(e). Mettez le ventilateur au rebut ou retournez-le à un centre de service agréé à des fins d'examen et/ou de réparation. Ne passesz pas le cordon d'alimentation sous le revêtement de sol. Ne recouvre pas le cordon d'alimentation d'un tapis, d'un tapis de couloir ou d'autres recouvrementssemblables. N'achemiez pas le cordon d'alimentation sous les meubles ou les apparéils electroménagers. Éloignez le cordon d'alimentation des zones très fréquentées et représentant un risque de trèbuchement.
▲ AVERTISSEMENT	Le travail d'installation et le câblage électrique doivent être effectuels par une ou des personnes qualifiées conformément à tous les codes et règlements applicables.
▲ AVERTISSEMENT	Lorsque l'entretien ou le remplacement d'un composant nécessite le retrait ou la déconnexion d'un dispositif de sécurité, celui-ci devra être réinstallé ou remonté tel qu'il était installé avant d'utiliser ce ventilateur.
▲ AVERTISSEMENT	UtilisEZ uniquement ce ventilateur de la manière prévue par le fabricant.

• Avant toute utilisation, inspectez toujours le ventilateur pour détecter la présence de pieces déta-chées ou endommagées. Inspectez le cordon d'alimentation pour détecter d'eventuels dommages. N'utilise jamais le ventilateur si des pieces sont endommagées ou manquantes. N'utilise jamais le ventilateur sans dispositif de sécurité.
• Utilisez uniquement un courant de 220-240 V, 50Hz (cycle) avec un circuit minimal de 15 A.
• Lors de l'utilisation avec une rallonge électrique, utilisez uniquement un cordon de la taille approPRIEE (capacite nominale), homologue UL et avec une prise de courant capable de contenir une fiche a trois broches (mise a la terre) fournie avec le cordon d'alimentation du ventilateur. Gardez always le cordon d'alimentation et les rallonges a l'abri de la chaleur, de I'huile et des bords tran-chants. Inspectez les cordons periodiquement et remplacez-les sils sont endommages.

ST-12F-E / ST-20F-E / ST-20FOMNI-E / ST-24DCT-E

1. Placez le ventilateur sur une surface plane à l'endroit désiré et en sécurité, puis connectez-le à une source d'alimentation approvée.

ST-36D-E / ST-42-BDF-E

1. Glissez l'essieu de roue à travers le cadre de support de roue.
2. Glissez une (1) roue sur une des extrémités de l'essieu.
3. Retenez la roue à l'aide d'une (1) goupille fendue.
4. Placez le ventilateur sur une surface plane à l'endroit désiré et en sécurité, puis connectez-le à une source d'alimentation approvée.

Installation et montage

Outils requis :

Pinces

Tournevis cruciforme

Clé de 10 mm ou clé à molette

Clé maje

Pièces incluses dans la boîte :

(1) Base (1) Protection avant (1) Protection arrière (1) Bloc-moteur (1) Bloc des pales du ventilateur (1) Collier de blocage (1) Tige supérieure (1) Tige inférieure (1) Écrou (M12) et rondelle (1) Axe d'articulation (M12*40) (9) Vis à embase (1) Ressort de soutien

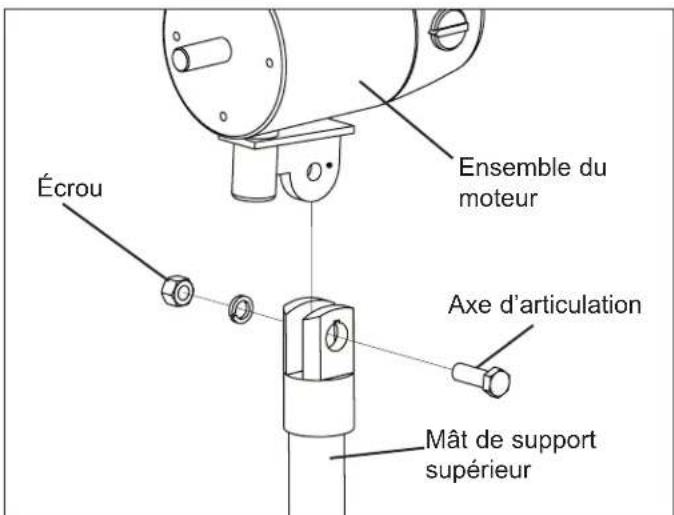

Figure 1: Fixation du moteur à l'ensemble de support du moteur Figure 2: Fixation de la grille de protection arrêté au moteur

1. Placez la base sur un sol plan.
2. Placez le dessort de soutien et le siège du dessort dans la partie inférieure de la tige, puis montez la tige sur la base. Vérifiez que les trous sont bien en face les uns des autres.
3. Vissez fermement les vis à embase (5) à l'aide de la clé/du tournevis cruciforme.
4. Déposez le couvercle de la base.
5. Desserrez la vis du collier de blocage à l'aide de la poignée régliable. Tirez lentement sur la tige supérieure pour régler la hauteur du ventilateur. Resserrez à l'aide de la poignée régliable.
6. Desserrez la vis de réglage sur le support du moteur. Montez le bloc-moteur sur le connecteur de la tige supérieure. Vérifiez que les trous sont bien en face les uns des autres.
7. Fixez le bloc-moteur avec l'axe d'articulation (M12*40), l'écrou (M12) et la rondelle (Figure 1). Serrez l'écrou fermement à l'aide de la clé. Serrez la vis de réglage.
8. Faites glisser la protection arriere sur le bloc-moteur et fixez-la à l'aide des (4) vis à embase (Figure 2). Serrez les vis fermement à l'aide de la clé/du tournevis cruciforme.
9. Desserrez la vis à l'arrête du bloc des pales du ventilateur à l'aide de la clé mâle (hexagonale). Faites glisser le bloc des pales du ventilateur sur l'arbre du moteur. Resserrez la vis sur le bloc des pales du ventilateur.
10. Fixez la protection avant à la protection arrrière à l'aide des fixations situées sur la protection avant.

REMARQUE: Ce modele ne PEUT PAS etrefixé au mur.

ATTENTION Ne faites PAS glisser la vis de I'helicce du ventilateur au-delà de la rainure située sur I'arbre! Si cette consigne n'est pas respectee, I'helicce du ventilateur ne tournera pas correctement et cela endommagera votre ventilateur! Assurez-vous que I'arbre du ventilateur est dans l'alignement de la partie avant de I'helicce du ventilateur.

Exigences en matière d'informations pour les ventilateurs électriques

Référence(s) du modele : ST-12F-E

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	33,49	m³/min
Puisance absorbée	P 44,3 W
Valeur de service	SV	0,76	(m³/min)/W
Consommation d'électricité en mode «veille»	PSB 0,00 W
Consommation d'électricité saisonnière	Q	14,2	kWh/an
Niveau de puissance acoustique du ventilateur	LWA	57,2	dB(A)
Vitesse maximale de l'air	c	3,08	mètres/sec
Norme de mesure de la valeur de service	RÉGEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Référence(s) du modele : ST-20T-E, ST-20F-E, ST-20FOMNI-E, PT-20F-EU, PT-20FOMNI-EU, PT-20T-EU

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	49,74	m3/min
Puisance absorbée	P	109,8	W
Valeur de service	SV	0,45	(m3/min)/W
Consommation d'électricité en mode «veille»	PSB 0,00 W
Consommation d'électricité saisonnière	Q	35,1	kWh/an
Niveau de puissance acoustique du ventilateur	LWA	67,8	dB(A)
Vitesse maximale de l'air	c	2,36	mètres/sec
Norme de mesure de la valeur de service	RÉGLEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Exigences en matière d'informations pour les ventilateurs électriques

Référence(s) du modele: ST-24DCT-E, ST-24W-E, PT-24DCT-EU, PT-24W-EU

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	176,4	m3/min
Puisance absorbée	P	108,1	W
Valeur de service	SV	1,63	(m3/min)/W
Consommation d'électricité en mode «veille»	PSB	0,00 W
Consommation d'électricité saisonnière	Q	34,6	kWh/an
Niveau de puissance acoustique du ventilateur	LWA 82	dB(A)
Vitesse maximale de l'air	c	1,88	mètres/sec
Norme de mesure de la valeur de service	RÉGEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium

Référence(s) du modele : ST-30BCT-E, ST-30D-E, ST-30P-E, ST-30W-E, PT-30BCT-EU, PT-30D-EU, PT-30P-EU, PT-30W-EU

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	143,7	m³/min
Puisance absorbée	P	118,3	W
Valeur de service	SV	1,21	(m³/min)/W
Consommation d'électricité en mode «veille»	PSB	0,00 W
Consommation d'électricité saisonnière	Q	37,9	kWh/an
Niveau de puissance acoustique du ventilateur	LWA	83,4	dB(A)
Vitesse maximale de l'air	c	1,49	mètres/sec
Norme de mesure de la valeur de service	RÉGLEMENTS (UE) N° 206/2012 & (UE) 2016/2282 DE LA COMMISSION
Coordonnées	Nom et adresse du fabricant ou de son représentant agréé Obelis S.A Bd. Général Wahis, 53 1030 Brussels, Belgium
