MANUAL DE UTILIZADOR PROII EVO DUCATI
Obrigado por escolher este produto.
Para obter informações, suporte técnico e assistência, entre em contacto com o seu revendedor
ou visite o site www.ducatiurbanemobility.com
- Instruções de segurança
- Guia de início rápido
- Conteúdo
- Visão geral do produto
- Informações de controlo/Painel de controlo
- Montagem e configuração
- Dobrar e transportar
- Carregamento e ativação da bateria
- Afinação dos travões
- Alcance
- Armazenamento e limpeza
- Avisos gerais
- Configuração da app (aplicação)
- Aprender a conduzir
- Bateria (avisos)
- Responsabilidades
- Manutenção e cuidados diários
- Ficha de dados
- Resolução de problemas
- Tabela de códigos de erro
1. Instruções de segurança
Leia com atenção as seguintes instruções antes de usar o produto. Guarde este manual para referência futura ou novos utilizadores.
- A empresa não assumirá qualquer responsabilidade decorrente do uso indevido do produto ou da não conformidade com os regulamentos rodoviários ou com as instruções deste manual.
- Esta trotineta elétrica não é um brinquedo. Use-a com responsabilidade, com cuidado e respeito pelos outros.
- Verifique os regulamentos locais em vigor sobre o uso deste tipo de produto antes de usá-lo e certifique-se de seguir os regulamentos locais. Conduza com responsabilidade e preste atenção às pessoas e aos obstáculos para evitar acidentes.
- Use sempre as roupas recomendadas: luvas antiderrapantes, joelheiras e cotoveleiras e envergue um capacete.
- A pessoa que conduzir esta trotineta deve ser capaz de colocar facilmente ambos os pés no chão quando segurar o guiador à altura correta.
- Ao parar ou estacionar o seu veículo, certifique-se de fazê-lo numa superfície plana e segura
- A capacidade máxima de carga do produto é de 100 kg.
- Este produto não pode ser usado por mais de uma pessoa ao mesmo tempo.
- O uso indevido do produto ou a não conformidade com as instruções deste manual pode causar sérios danos.
- Caso ocorram problemas técnicos, entre em contacto com o Serviço de Assistência Técnica do seu revendedor.
- Não tente desmontar ou reparar o produto por conta própria.
- Não deixe a bateria perto de fontes de fogo ou calor.
- Evite utilizar baterias usadas, defeituosas e / ou não originais.
- Não se sente sobre o produto quando estiver a conduzir ou estacionado.
-
No caso em que o utilizador que for utilizar o produto não estiver familiarizado com a condução deste tipo de veículo, recomenda-se que, antes de utilizá-lo pela primeira vez, seja instruído sobre os princípios básicos da condução por um adulto tendo em conta os seguintes aspetos:
-
Aceleração
-
Desaceleração
3 Travagem
- Regras básicas de condução
2. Guia de início rápido
- Quando a usar pela primeira vez, carregue a trotineta a 100%. Quando a trotineta está totalmente carregada, a luz LED no carregador passa de vermelho (em carregamento) a verde (carregamento completo).
- Pressione o botão de energia durante alguns segundos para a iniciar.
- Verifique o indicador da bateria, se a bateria estiver fraca, recarregue-a antes de usar, a trotineta elétrica é um dispositivo que requer o carregamento periódico para funcionar.
- Verifique a pressão dos pneus (44 PSI) se a trotineta não percorreu pelo menos 60% dos km estabelecidos ou não atingiu a velocidade máxima nos primeiros 3 meses de utilização, é provável que as rodas tenham esvaziado novamente, portanto, será necessário restaurar a pressão conforme indicado.
• Coloque a trotineta numa superfície plana
- Coloque as suas mãos no guiador. Suba para a plataforma com um pé e use o outro para dar um leve empurrão e acelerar.
O acelerador é ativado quando a velocidade de avanço excede 3 km/h.
Por razões de segurança, a trotineta está inicialmente configurada para evitar de arrancar se estiver estacionada.
- Quando a trotineta começar a mover-se, coloque os dois pés na plataforma e pressione o acelerador.
- Para conduzir a trotineta, incline o corpo na direção do deslocamento ao virar e gire lentamente o guiador.
- Para parar a trotineta, solte o acelerador e pressione o eletrónico ou a manete de travão no ado esquerdo do guiador.
- Para desmontar, pare primeiro a trotineta completamente. Tentar descer da trotineta enquanto ela está em movimento pode causar lesões.
- Quando quiser alterar o modo de velocidade, faça duplo clique no botão liga / desliga (botão B no capítulo 5).
- Quando conduzir à noite ou em locais escuros, clique duas vezes no botão para acender as luzes, e use um colete refletor.
Para a sua própria segurança, use um capacete e joelheiras para se proteger contra quedas e lesões enquanto aprende a conduzir a trotineta elétrica.
O condutor assume todos os riscos por não usar um capacete ou outro equipamento de proteção.

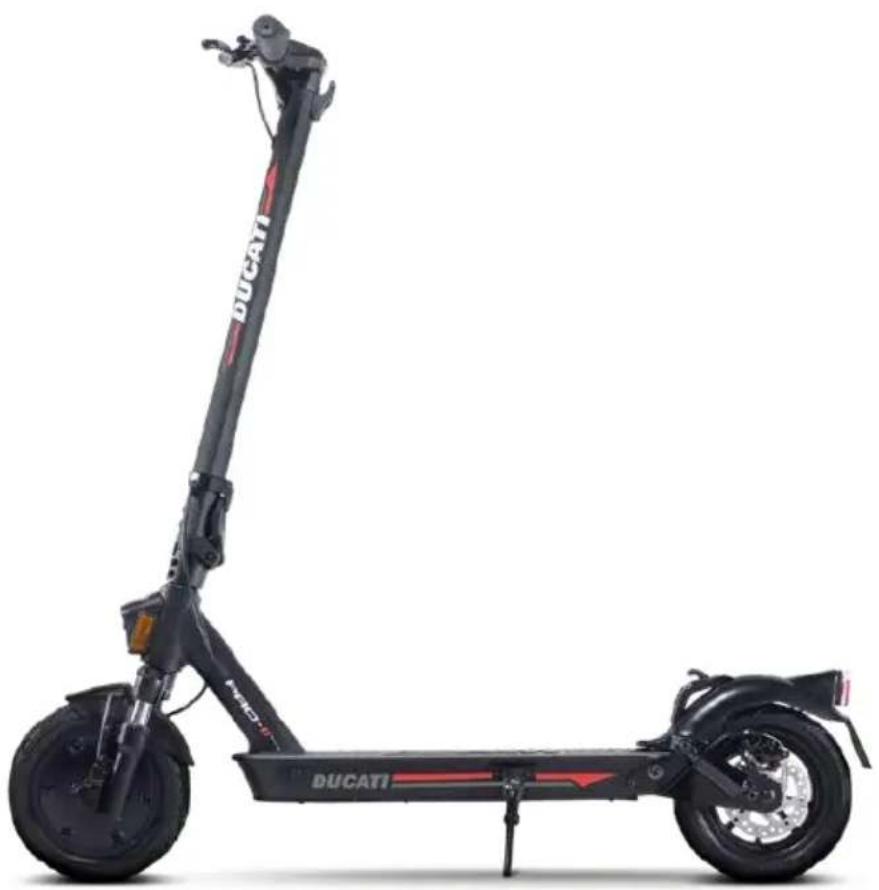

3. Conteúdo da embalagem
Trotineta montada, o guiador será instalado com os parafusos apropriados.

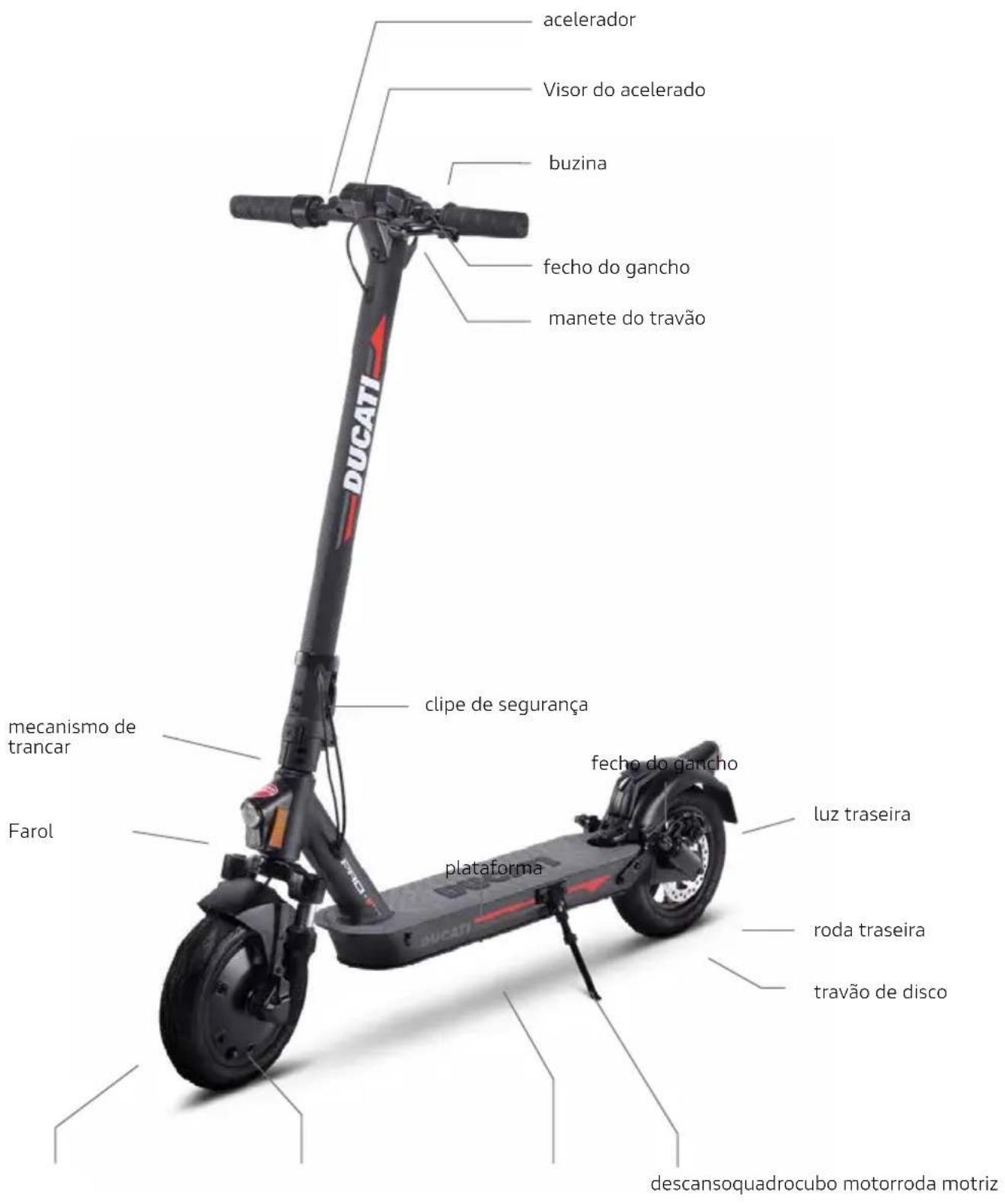

4. Visão geral do produto

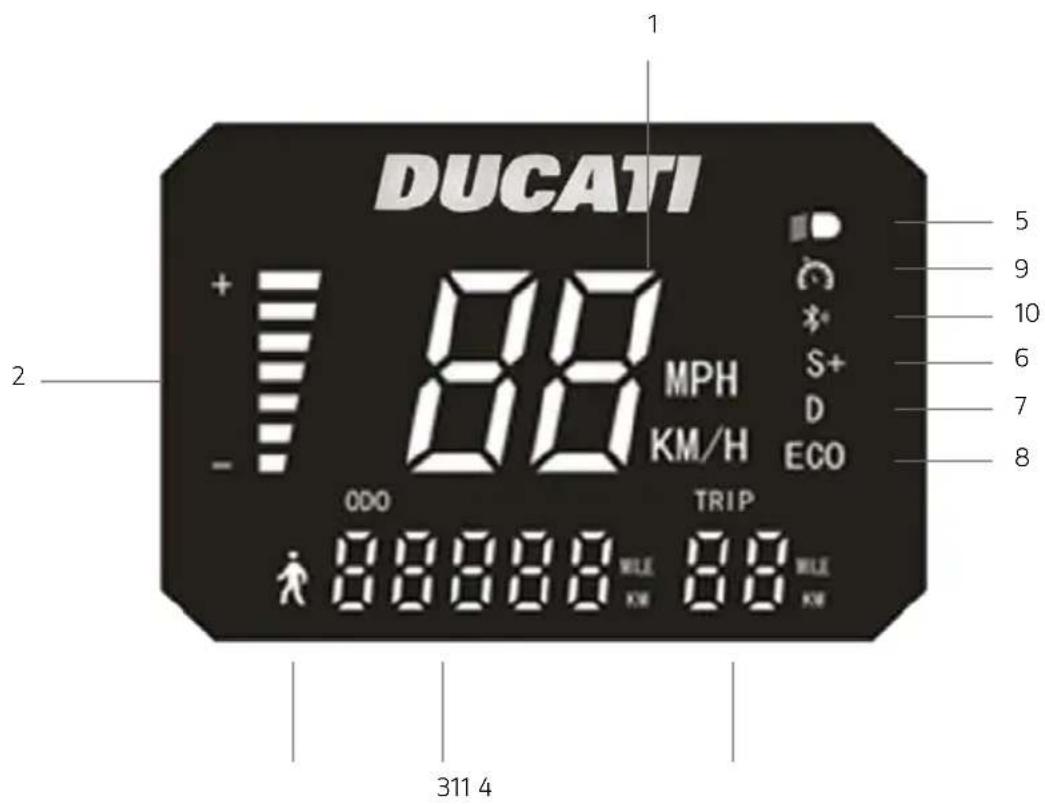

- Velocímetro: Exibe a velocidade atual da trotineta.
- Nível de bateria: O nível da bateria é indicado por 7 barras.
- ODO: Distância total percorrida.
- TRIP: Distância de viagem única.
- Faróis: Luz indicadora do farol.
- Modo SPORT - O display mostrará S+. (até 25 km/h).
- Modo COMFORT - O display mostrará D. (até 20 km/h).
- Modo ECO - O display mostrará ECO. (até 15 km/h).
- Cruise Control: Manutenção de velocidade. É ativado após a mesma velocidade ser mantida por alguns segundos.
- Bluetooth
-
Modo PEDESTRE - (até 6 km/h)
-

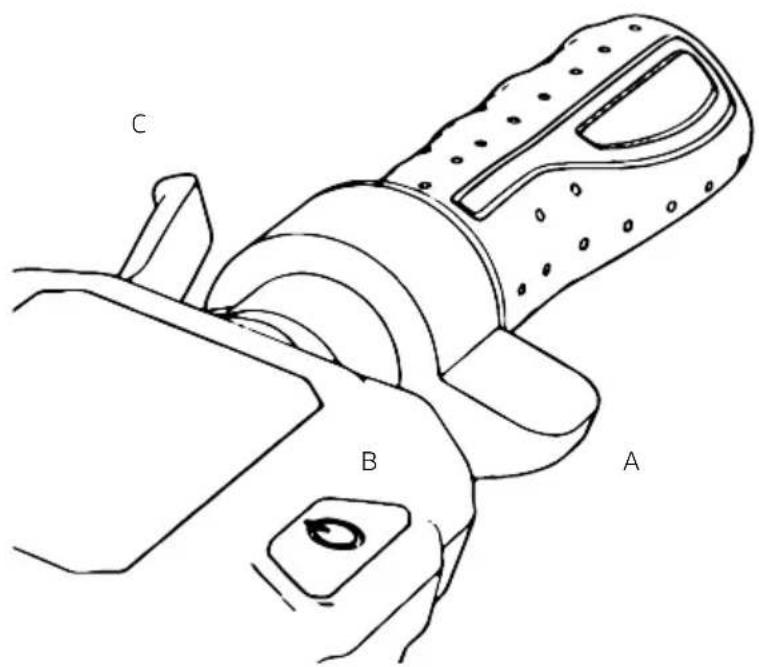

Botão de energia (B): Pressione e mantenha pressionado este botão para ligar/desligar a trotineta.
- Acelerador (A): Use-o para arrancar com a trotineta e para acelerar.
- Travão (C): Pressione e mantenha pressionado para travar.
- Modo: Pressione o botão (B) duas vezes para selecionar o modo.
- Farol e farol traseiro: Pressione o botão (B) uma vez para ligá-los. Quando as luzes estiverem acesas, pressione o botão (B) novamente para apagá-las.
O acelerador é ativado quando a velocidade de avanço excede 3 km/h.
6. Montagem e configuração

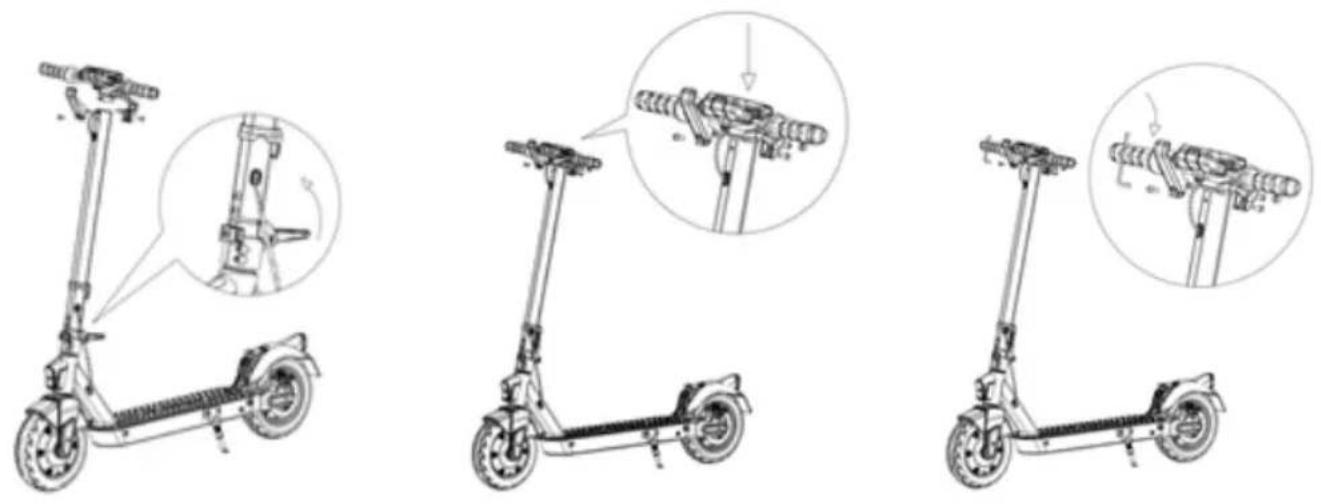

O veículo é entregue dobrado e com o guiador removido.
- Abra o descanso
- Pegue no guiador, coloque a alça na posição fechada e baixe o anel de segurança.
- Instale o quiador na haste
- Instale o gancho (veja a foto) aproximando-o da haste e tendo o cuidado para coincidir os furos insira os parafusos.
- Insira o parafuso do lado de fora no orifício localizado sob o painel de controlo.
- Aperte os parafusos.
- Aproxime a placa de plástico (veja a foto) do segundo orifício/perfil do painel de controlo, faça-o coincidir e, em seguida, insira e aperte o parafuso.
- Carregue a bateria a 100%
- Ajuste o mecanismo de dobra**
- Afine o sistema de travagem (capítulo 9)
- Verifique a pressão dos pneus (44 PSI)*.
*Se a trotineta não percorreu pelo menos 60% dos km declarados ou não atingiu a velocidade máxima nos primeiros 3 meses de utilização, é provável que as rodas tenham esvaziado novamente, portanto, será necessário restaurar a pressão conforme indicado (44 PSI)
**Se a alça estiver muito mole ao fechar, aperte o parafuso Allen frontal apenas o suficiente para aumentar a aderência de segurança.

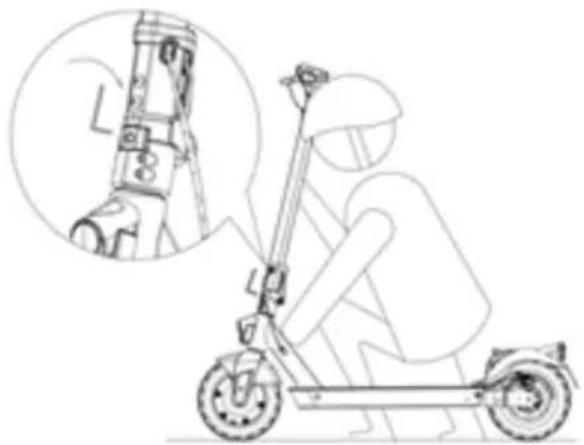

Ajuste o guiador:
Conforme mostrado na figura, se o eixo do guiador tremer durante o andamento, ajuste o parafuso com a chave sextavada.
Certifique-se de que a trotineta elétrica foi desligada. Segure a haste do guiador com a mão, puxe a alça e alinhe o gancho do guiador com o gancho localizado no guarda-lamas traseiro.
Dobre e mantenha dobrada a barra do guiador com uma ou ambas as mãos.
8. Carregamento e ativação da bateria
Desligue a trotineta e abra o descanso.

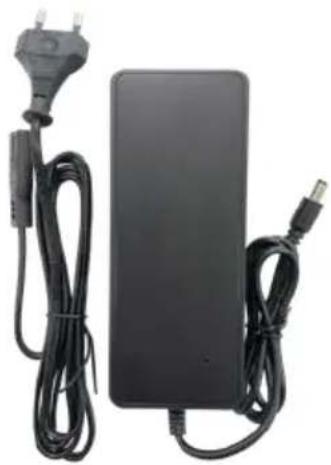

Abra a tampa à prova d'água e, em seguida, conecte o carregador à porta de carregamento.
Após o carregamento, feche a tampa à prova de água.
NOTA
É aconselhável carregá-lo por 6 a 8 horas antes da primeira utilização.
Também é recomendado carregá-lo após cada utilização e antes de armazená-lo.
Não permita que o veículo descarregue totalmente para evitar danos à bateria.
Quando a trotineta está totalmente carregada, a luz LED no carregador passa de vermelho (em carregamento) a verde (carregamento completo).

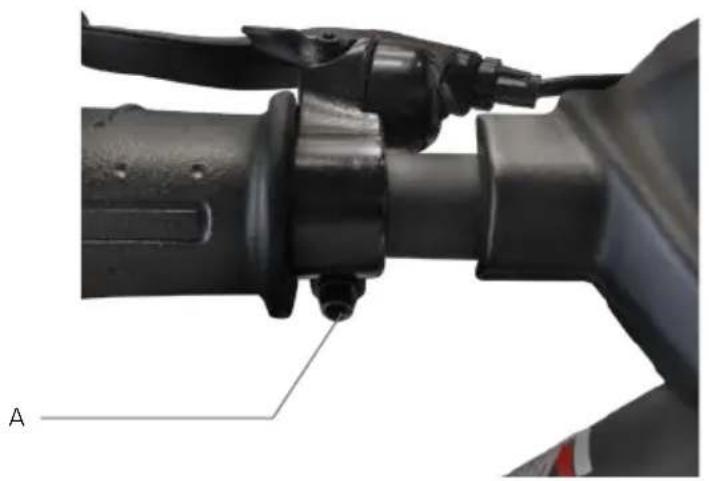

A posição da manete do travão pode ser ajustada se necessário através do ponto A (ver foto).

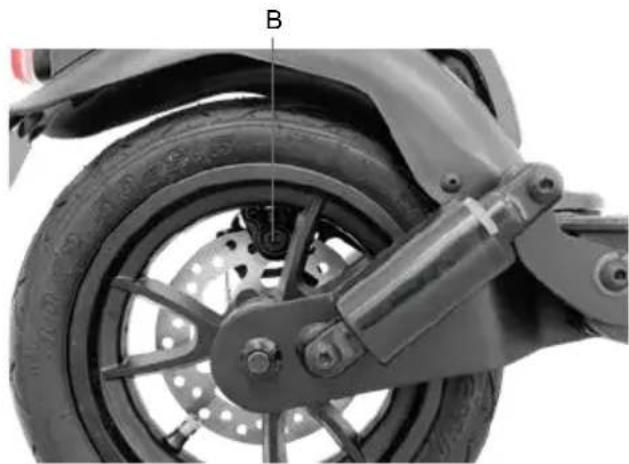

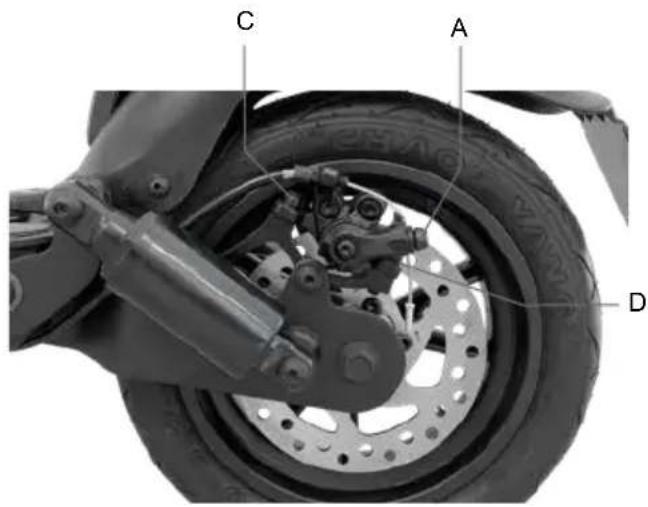

Afinação das maxilas do travão:
Se o travão estiver muito apertado ou muito solto, use a chave hexagonal para soltar a porca (A) e, em seguida, afine o cabo do travão (encurte o cabo do travão para cima se estiver muito apertado, puxe o cabo do travão para baixo se estiver muito solto) e, em seguida, reaperte a porca (A). Se, mesmo após seguir o primeiro passo, o travão estiver muito solto ou muito apertado, pode ser necessário ajustar a pastilha de travão (fixa) que pode ser ajustada através da roda no lado oposto, usando a chave hexagonal para afastar/ aproximar a pastilha (B) (veja a imagem).
Verifique o alinhamento correto entre a maxila de travão e o disco. Use os parafusos C e D para ajustar a posição/alinhamento no disco, se necessário.
O alcance máximo depende de várias variáveis:
Terreno: A autonomia é maior quando conduzir numa superfície lisa do que quando conduzir em estradas irregulares e em subidas.
Peso do utilizador: Quanto mais pesado for o utilizador, menor será a autonomia.
Temperatura: Conduzir a trotineta num ambiente muito frio ou quente afeta a autonomia.
Velocidade e estilo de condução: Conduzir suavemente e em velocidade constante aumenta a autonomia. A aceleração e as manobras agressivas reduzem a autonomia. A velocidade mais baixa prolonga a autonomia.
Manutenção: A recarga oportuna e a manutenção
11. Armazenamento e limpeza
Carregue a trotineta a 50% - 60% antes de guardá-la fora de época ou por períodos prolongados. Recarregue-a até 50% - 60% a cada 2-3 meses. Se não for utilizada diariamente, é aconselhável guardar a trotineta a 15-25 °C. Não exponha a trotineta a temperaturas baixas (abaixo de 0 °C) ou altas (acima de 45 °C). Evite deixá-la ao ar livre, pois não é resistente à água.
Quando a trotineta ficar suja, limpe-a com um pano húmido. Antes de limpá-la, certifique-se de que a trotineta elétrica esteja desligada e cubra a tomada de carregamento para evitar danos nos componentes eletrónicos. Não use álcool, gasolina, querosene ou outros solventes químicos corrosivos e voláteis. Isso pode danificar tanto a aparência quanto a estrutura interna da
trotineta elétrica. Não use pistolas de água pressurizada ou água corrente para a limpeza. A trotineta elétrica não é à prova de água.
Não a exponha à chuva ou água, nem a mergulhe em água para lavá-la.
12. Avisos gerais
- Verifique os travões, a pressão (44 PSI), o estado das rodas e do acelerador antes de cada utilização. Se notar ruídos anormais ou quaisquer anomalias, não utilize o produto e contacte o Serviço de Assistência Técnica do seu revendedor.
- A trotineta não deve ser modificada de forma alguma; isso pode alterar sua eficiência ou danificar a sua estrutura e causar problemas.
- Certifique-se de desligar o produto antes de estacioná-lo.
- Não conduza o veículo à chuva, neve ou nevoeiro.
- Certifique-se de que os componentes elétricos do veículo não entrem em contacto com água ou outros líquidos.
- Evite conduzir perto de rios ou lagos.
- Supervisione as crianças para garantir que não brinquem com o produto. É necessária supervisão rigorosa se o produto estiver a ser usado por crianças ou perto delas.
- Para obter informações, suporte técnico e assistência, entre em contacto com o seu revendedor.
Instruções de comportamento de condução
- Não use o telefone nem ouça música enquanto conduz a trotineta.
- Conduza apenas se houver luz suficiente para conduzir em segurança. Se estiver a conduzir em condições de iluminação desfavoráveis, lembre-se de ligar as luzes da trotineta e de usar um colete refletor.
- Quando conduzir agarre sempre o guiador com ambas as mãos.
- Conduza sempre com os dois pés apoiados na prancha de forma segura e confortável.
- Não se distraia durante a condução e olhe sempre em frente.
- Conduza sempre a uma velocidade na qual possa travar com segurança.
- Comece a travar a uma distância suficiente para evitar obstáculos, curvas e áreas com superfícies irregulares. Lembre-se de deixar o acelerador antes de travar
- Não entre em competição com outros condutores.
- Mantenha uma distância mínima de segurança de 5 m de outros veículos.
13. Configuração da app (aplicação)
O que pode fazer com a app Ducati Urban e-Mobility?
- Começar um autodiagnóstico
- Definir os modos de condução
- Definir a unidade de medida de velocidade (km/mph)
- Definir o modo de arranque
- Definir a função de controlo de velocidade de cruzeiro
- Ver os quilómetros percorridos parciais e totais
- Ver o nível de bateria restante
- Visualizar a velocidade de cruzeiro
- Visualizar os modos de velocidade
- Visualizar a temperatura da roda motriz
Aceda à loja de aplicações para descarregar e instalar a app Ducati Urban e-Mobility
- Descarregue a app para o seu smartphone;
- Ligue a trotineta elétrica e ative o Bluetooth no smartphone;
- Inicie a app e faça login*, conecte o seu smartphone à trotineta elétrica via
Bluetooth à distância de 1 a 2 metros;
* Se esta é a primeira vez que utiliza esta app, preencha o campo "e-mail" para registar e autenticar o código de verificação.

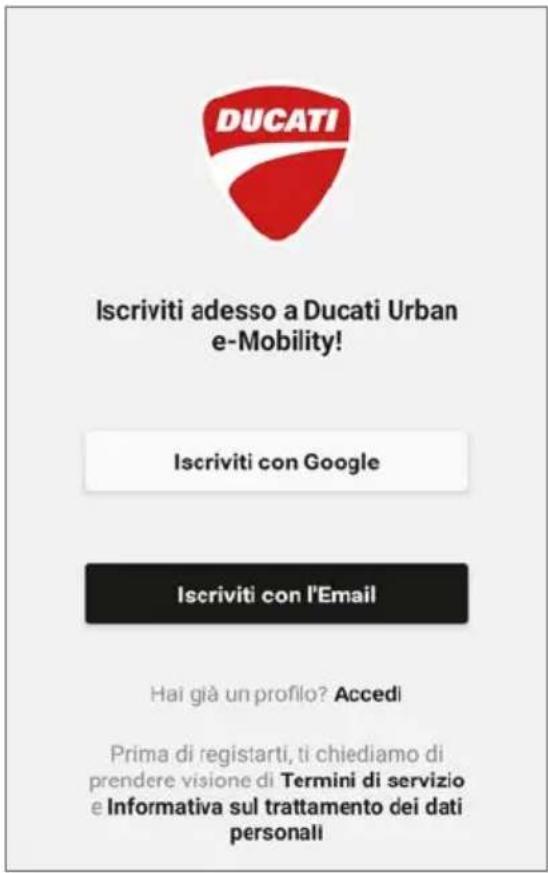

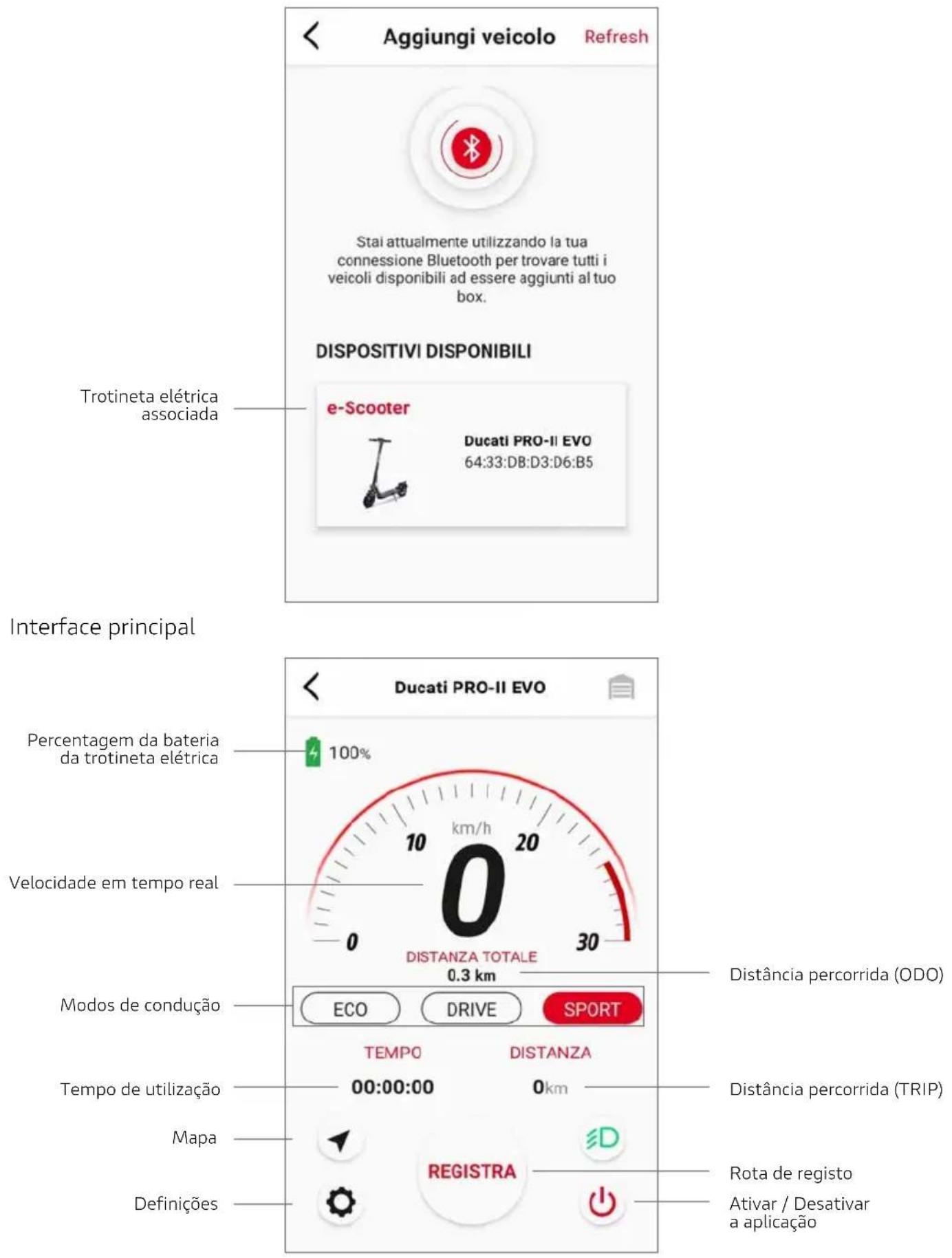

A interface da app aparece da seguinte forma:
A interface da app com a trotineta elétrica associada aparece da seguinte forma:

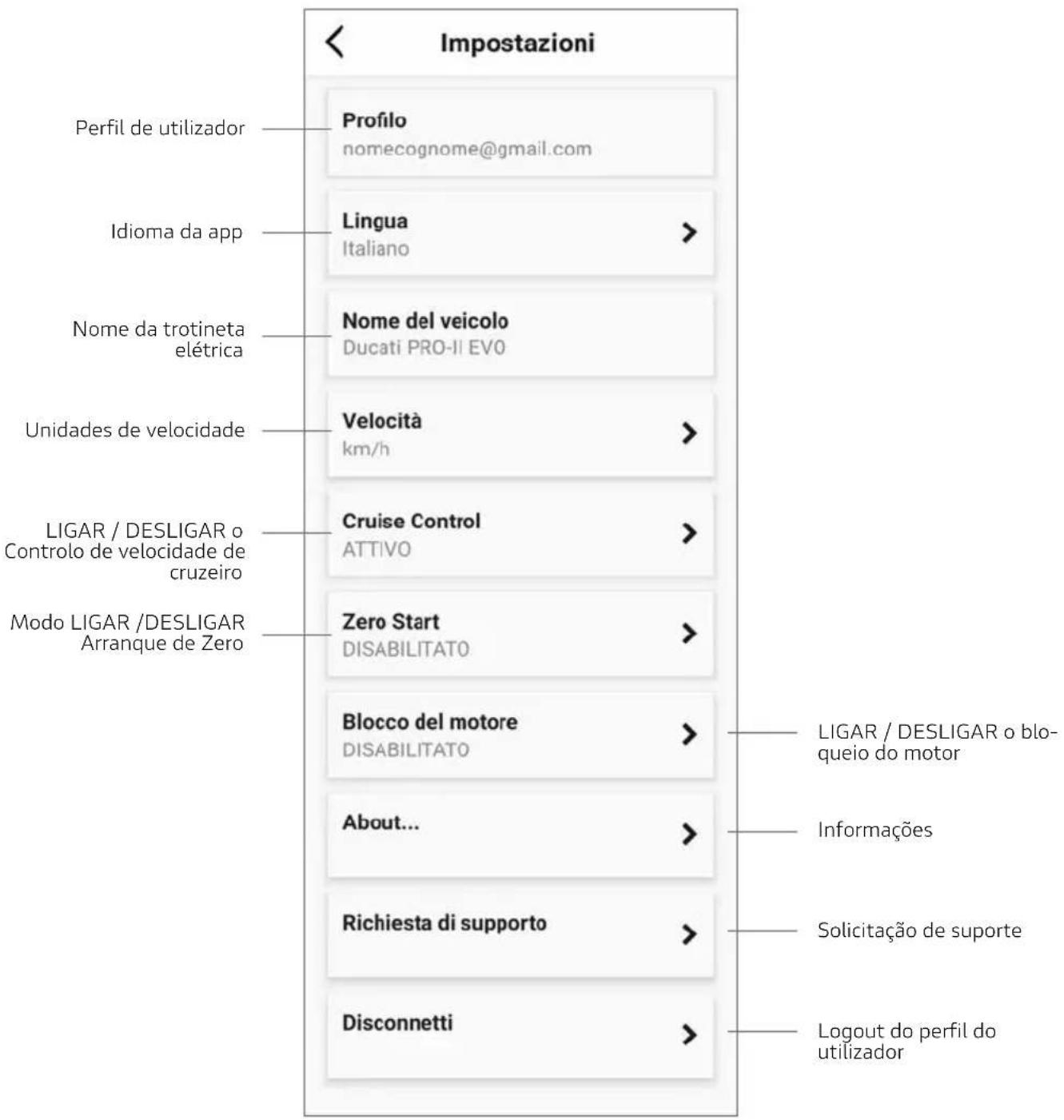

Interface de definições de trotineta elétrica associada
Ative a função "Cruise Control" na app, mantenha a trotineta elétrica a uma velocidade constante (> 8 km/h) e mantenha a manete do acelerador pressionada para baixo durante alguns segundos. Um sinal acústico indicará que o "Cruise Control" está ativo, portanto não será necessário manter a manete do acelerador pressionada para baixo. Pressione a manete do acelerador ou a manete do travão novamente para desativar a função.
O modo Zero Start, se ativado, permite-lhe arrancar a trotineta elétrica operando o acelerador sem ter que empurrar com os pés.
14. Aprender a conduzir
Siga as instruções de segurança antes de conduzir a trotineta.
Use equipamentos aprovados, como capacetes e joelheiras.

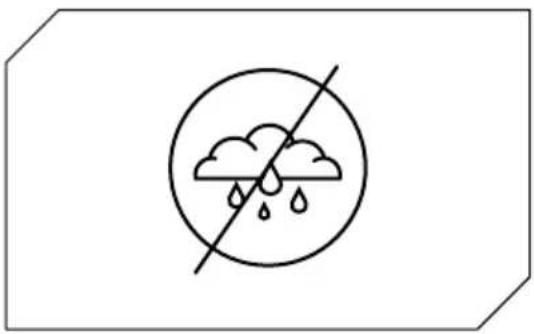

Não use a trotineta elétrica à chuva.

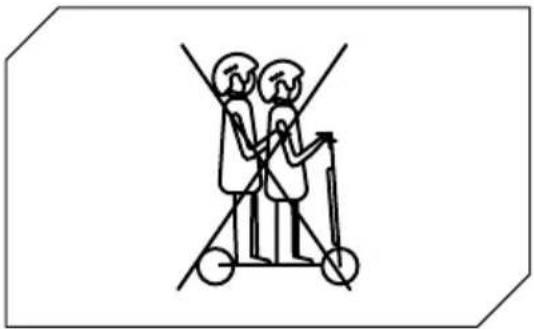

A trotineta elétrica não pode ser usada por mais de uma pessoa ao mesmo tempo.

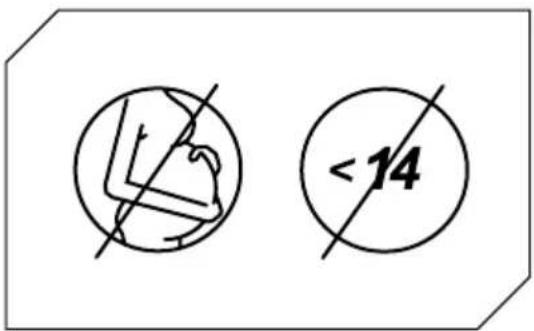

As crianças com idade inferior a 14* e as mulheres grávidas não devem usar esta trotineta elétrica.
* Em Itália, o assunto está atualmente regido pela Lei L 27/12/2019 n.º 160

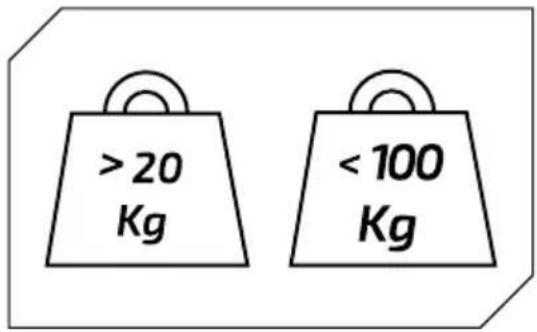

Peso mínimo permitido na trotineta elétrica: 20 kg.
Peso máximo permitido na trotineta elétrica: 100 kg.
Não conduza a Trotineta elétrica se tomou bebidas alcoólicas e/ou medicamentos.

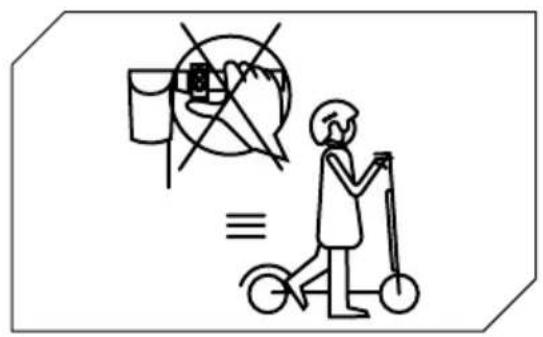

Não use o telefone nem ouça música enquanto conduz a trotineta.
Preste atenção se estiver a conduzir em locais com solavancos, areia, poças, gelo, neve ou escadas, ou em locais escuros e à noite ou em condições molhadas.

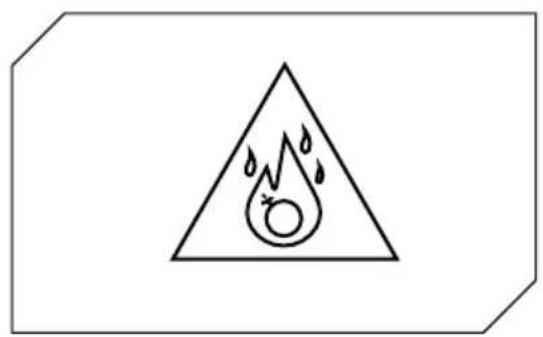

Não use a trotineta elétrica em áreas perigosas, na presença de substâncias inflamáveis e / ou explosivas, líquidos e / ou sujidade.

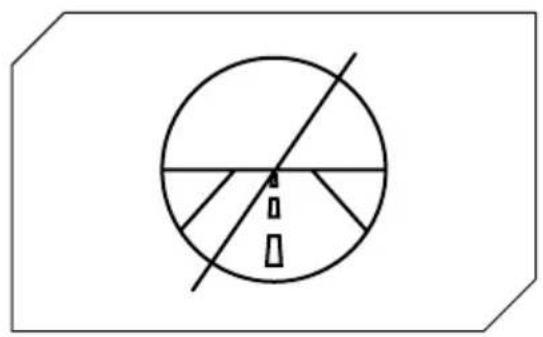

Esta trotineta elétrica não foi concebida para ser conduzida em estradas e autoestradas. Consulte o decreto legislativo em vigor no seu município sobre os locais onde as trotinetas elétricas podem circular.

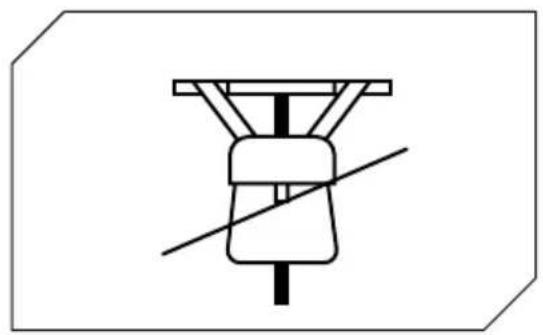

Não coloque objetos pesados no guiador.
Evite subir ou descer escadas com a trotineta elétrica.

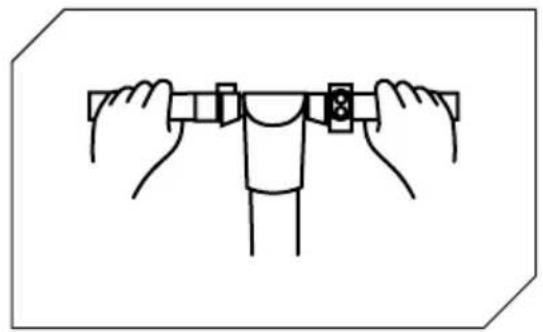

Conduza sempre com ambas as mãos no guiador.

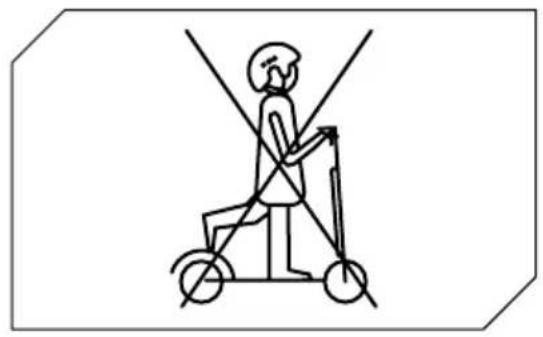

Não conduza apenas com um pé na trotineta elétrica.

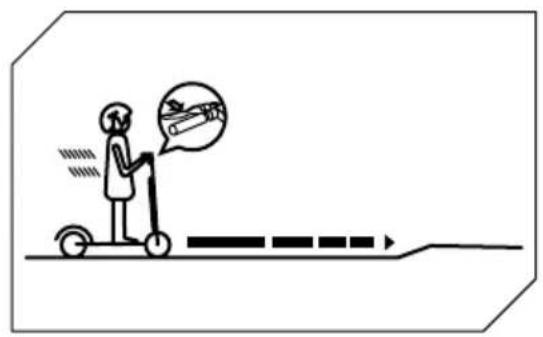

Não pressione o acelerador ao caminhar com a trotineta elétrica.

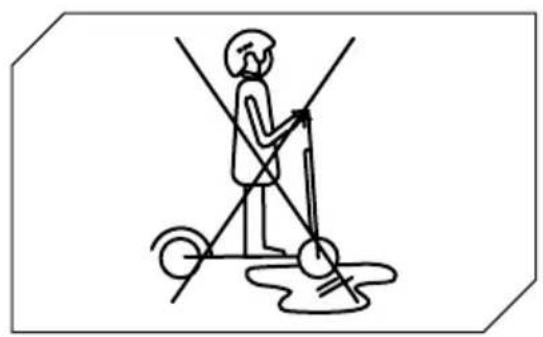

Não conduza a trotineta elétrica em poças ou sobre superfícies molhadas.

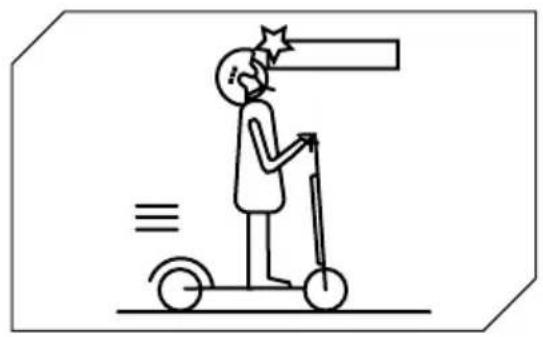

Preste atenção à sua cabeça ao passar sob toldos, portas e similares.

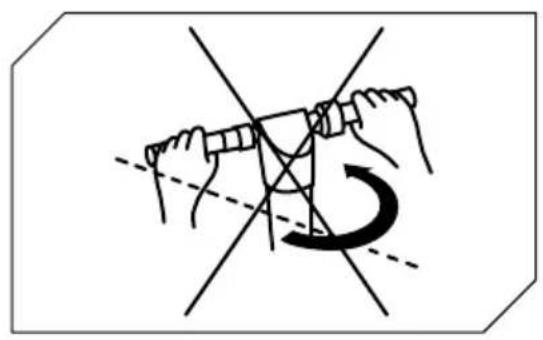

Ao conduzir à velocidade mais alta permitida, não gire o guiador abruptamente.
Comece a travar a uma distância suficiente para evitar obstáculos, curvas e áreas com superfícies irregulares. Lembre-se de deixar o acelerador antes de travar.

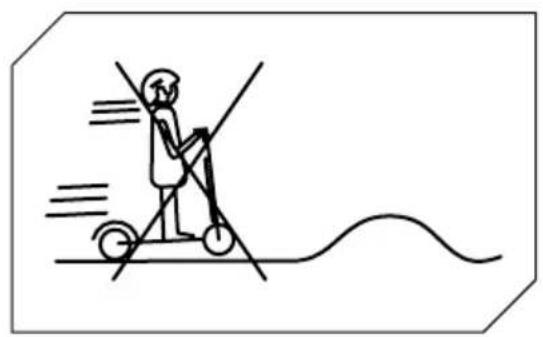

Não viaje à velocidade mais alta permitida em obstáculos como degraus, bermas ou lombas.

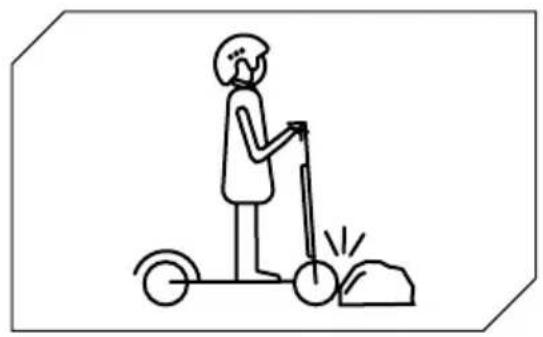

Não bata nos obstáculos com as rodas.

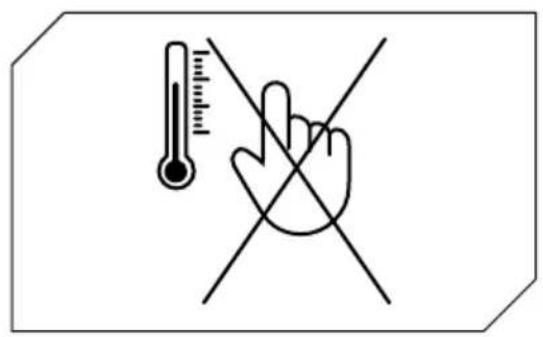

Não toque no motor imediatamente após a condução, pode estar extremamente quente.

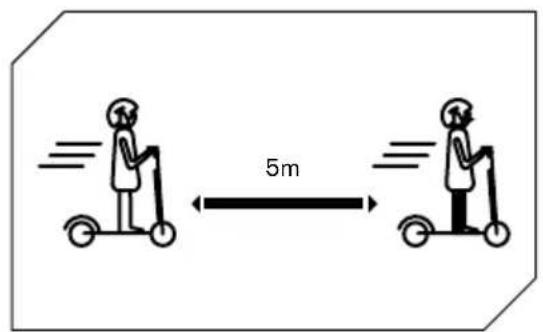

Mantenha uma distância mínima de segurança de 5 m de outros veículos.
15. Bateria (avisos)
Certifique-se de que a trotineta, o carregador e a tomada de carregamento estão secos.
Quando a trotineta está totalmente carregada, a luz LED no carregador passa de vermelho (em carregamento) a verde (carregamento completo).
Utilize apenas o carregador original. Outros carregadores danificam o dispositivo e colocam outros riscos potenciais.
A trotineta não deve ser carregada durante longos períodos. A sobrecarga reduz a vida útil da bateria e pode causar outros riscos potenciais.
Carregue a trotineta em um ambiente seco, longe de materiais inflamáveis
(por ex., materiais que podem deflagrar em chamas), de preferência a uma temperatura interna de 15–25°C, mas nunca abaixo de 0 °C ou acima de + 45 °C.
Não carregue sob luz solar direta ou perto de um incêndio.
Não carregue a trotineta imediatamente após a utilização. Deixe a trotineta arrefecer durante uma hora antes de carregar.
Nunca deixe a trotineta elétrica sem vigilância durante o carregamento. Risco de calor! Nunca conecte a tomada de carregamento de CC com objetos de metal.
Leia as secções de carregamento e armazenamento acima para garantir a manutenção e o manuseio apropriado da bateria. Mantenha a trotineta afastada de chamas soltas ou de outras fontes de calor para evitar o sobreaquecimento da bateria. Não deixe a trotineta exposta a temperaturas congelantes. Quer o calor quer o frio excessivos podem esgotar a bateria.
Evite descarregar completamente a bateria.
É melhor recarregar a bateria enquanto ainda há alguma carga restante. Isto prolonga a vida útil da bateria. Quando a carga está muito baixa, não é possível conduzir normalmente. Isto pode fazer com que o condutor perca o controlo ou caia.
Certifique-se de que a bateria é carregada em intervalos regulares, mesmo que não utilize a trotineta elétrica durante um longo período. Isto evita danos à bateria causados por baixa tensão durante um longo período.
A bateria é composta por células de iões de lítio e elementos químicos que são prejudiciais à saúde e ao meio ambiente. Não use a trotineta se ela emitir odores, substâncias ou calor excessivo. Não descarte a trotineta elétrica ou a bateria com o lixo doméstico. O utilizador final é responsável pelo descarte de equipamentos elétricos e eletrónicos e baterias em conformidade com todos os regulamentos aplicáveis.
O que evitar:
Abrir ou desmontar a bateria, bater, arremessar ou furar a bateria ou espetar objetos na bateria. Tocar em quaisquer substâncias que extravasem da bateria, pois contêm substâncias perigosas. Permitir que as crianças ou os animais de estimação toquem na bateria.
Sobrecarregar, sobredescarregar ou causar curto-circuito na bateria. Mergulhar ou expor a bateria à água ou a outro líquido. Expor a bateria ao calor ou frio excessivo.
Expor a bateria a um ambiente contendo gases explosivos ou chamas.
Deixar a bateria à chuva ou luz solar direta ou num carro quente sob luz solar direta. Remontagem ou recondicionamento da bateria.
Carregando ou armazenando a bateria juntamente com objetos de metal, como ganchos de cabelo, colares etc. Condução da trotineta elétrica durante o carregamento.
A utilização de qualquer carregador diferente do original.
16. Responsabilidade
O condutor é obrigado a utilizar a trotineta elétrica com a maior diligência e em total conformidade com a legislação em vigor relativa à utilização, operação e condução da trotineta elétrica que, a título meramente exemplificativo, está definida no Decreto Legislativo italiano n.º 285/1992 ("Código da estrada").
O piloto também é obrigado a manter a trotineta elétrica limpa e em perfeito estado de eficiência e manutenção, para efetuar com diligência as verificações de segurança sob sua responsabilidade, conforme descrito na secção de avisos e recomendações, e guardar toda a documentação relativa à manutenção da trotineta elétrica.
O condutor deve avaliar cuidadosamente as condições atmosféricas que podem tornar perigosa a utilização da trotineta elétrica. Para este fim, recomendamos moderar a sua velocidade e a manter uma distância de travagem adequada se estiver em condições meteorológicas adversas e/ou trânsito intenso.
A trotineta elétrica só pode ser conduzida por condutores com pelo menos 14 anos* de idade. Jovens menores de 18 anos devem usar um capacete de proteção adequado. Para jovens com idade inferior a 18 anos, é aconselhável utilizar a trotineta elétrica sob a supervisão de um adulto.
Em caso de mau funcionamento do produto por motivos não atribuíveis ao comportamento incorreto do condutor, entre em contacto com o centro de apoio no site www.ducatiurbanemobility.it
* Em Itália, o assunto é atualmente regido pela Lei L 27-12-2019 n.º 160
"A MT Distribution não responde por danos causados e não é de forma alguma responsável por danos provocados em bens ou pessoas nos casos em que:
- o produto seja utilizado de modo inapropriado ou desconforme com o que está referido no manual de instruções;
- o produto, após a compra, seja alterado ou adulterado em todos ou alguns dos seus componentes."
17. Manutenção e cuidados diários
Limpeza e armazenamento
- Se houver manchas no corpo da trotineta, limpe-as com um pano húmido. Se as manchas persistirem, aplique pasta de dentes, escove com uma escova de dentes e depois limpe com um pano húmido. Se houver riscos nos componentes de plástico, use uma lixa ou outro material abrasivo para removê-los. Notas: Não limpe a trotineta com álcool, gasolina, querosene ou outros solventes químicos corrosivos e voláteis para evitar danos graves. Não lave
a trotineta com jatos de água de alta pressão. Ao limpar, certifique-se de que a trotineta está desligada, o cabo de carregamento desconectado e a tampa de borracha fechada, pois uma fuga de água pode causar um choque elétrico ou outros problemas graves. Quando a trotineta não estiver a ser utilizada, guarde-a no interior, num local fresco e seco. Não a guarde ao ar livre durante um longo período de tempo. A luz solar excessiva, o sobreaquecimento e o frio excessivo aceleram o envelhecimento dos pneus e comprometem a vida útil da trotineta e da bateria.
- Verifique os travões e se eles estão ajustados corretamente.
-
Verifique os parafusos em geral
-
Não utilize baterias de outros modelos ou marcas, pois podem colocar um risco à segurança.
- Não desmonte, esmague ou perfure o produto. Não toque nos contactos da bateria. Não desmonte ou perfure o revestimento externo. Evite que o produto entre em contacto com água e fogo e não o exponha a temperaturas superiores a 50 °C (incluindo fontes de calor como fogões, aquecedores etc.). Evite o contacto entre objetos de metal e os terminais da bateria para evitar curto-circuitos, danos físicos ou a morte.
- A infiltração de água na bateria pode causar danos aos circuitos internos e risco de incêndio ou explosão. Se houver qualquer dúvida de que possa ter entrado água na bateria, pare de usar a bateria imediatamente e devolva-a ao serviço pós-venda do seu revendedor para verificação.
- Utilize apenas o carregador original para evitar danos potenciais ou incêndio.
- O descarte inadequado de baterias usadas polui gravemente o meio ambiente. Siga os regulamentos locais relativamente ao descarte da bateria. Siga os regulamentos de descarte da bateria para proteger o meio ambiente.
- Após cada uso, recarregue totalmente a bateria para estender a sua vida útil. Não armazene a bateria num ambiente onde a temperatura esteja acima de 50 °C ou abaixo de -20
°C (por exemplo, não deixe a trotineta ou a bateria num carro sob a luz direta do sol durante um longo período de tempo). Não atire a bateria para o fogo, pois isso pode causar falha, sobreaquecimento e até mesmo incêndio. Se prevê não utilizar a trotineta por mais de 30 dias, recarregue a bateria a 50/60% e guarde-a num local seco e fresco. Lembre-se de recarregá-la a cada 60 dias para protegê-la de danos excluídos da garantia limitada. Recarregue sempre a bateria antes que se esgote para estender a sua vida útil.
Nota:
Os danos causados pela bateria deixada sem carga durante um longo período são irreversíveis e não são cobertos pela garantia limitada. Uma vez ocorrido o dano, a bateria não pode ser recarregada (a bateria não deve ser desmontada por pessoal não qualificado, pois isso pode causar choques elétricos, curtos-circuitos ou até mesmo incidentes de segurança graves).
18. Ficha de dados
Informação geral
| Quadro | liga de magnésio |
| Suspensão dianteiro e traseiro |
| Velocidade | L1: <= 6 km/h | L2:<= 15 km/h | L3: <= 20 km/h | L4: <= 25 km/h (velocidade máx.)* |
| Inclinação máxima | 18% (sujeito a variações com base no peso do condutor, condições da estrada e temperatura) |
| Travões | freio eletrônico dianteiro e disco traseiro |
| Motor | 350W |
| Pneus | Pneus dianteiros e traseiros de 10" sem câmara de ar |
| Proteção de baixa tensão Limite atual | 30.5V - 32V |
| Limite di corrente | 18A |
| Tipo de motor | Sem escovas |
| Carga máxima | 100kg |
| Condutor | A partir dos 14 anos de idade com uso de capacete e proteção**. Verifique a legislação em vigor no seu país |
| Temperatura oper. | 0°C / 45°C |
| Nível de proteção | IPX4 |
| Tempo de carregamento | cerca de 5/6 horas |
| Autonomia | até 25 km (sujeito a variações com base no peso do condutor, condições da estrada e temperatura) |
* Na Suíça, de acordo com a legislação atual, os níveis de velocidade permitidos são 6 - 15 - 20 km/h.
** Em Itália, o assunto está atualmente regido pela Lei L 27-12-2019 n.º 160
Sistema elétrico
| Motore | escovas de 350 W |
| Travão | Travão dianteiro eletrónico sem |
| Visor | Visor LED de 3,5" |
| Bateria | 36V 7.8Ah 280Wh |
| Luzes | luzes dianteiras e traseiras LED |
| Carregador | Carregador padrão EU 42V, 1.5A |
| Bluetooth funcionalidade com app |
Medidas
| Peso líquido | 15.5kg |
| Peso bruto | 17.5kg |
| Dimensões do produto aberto | 1160 x 480 x 1150mm |
| Dimensões do produto fechado | 1160 x 480 x 490mm |
| Dimensões da embalagem | 1160 x 480 x 490mm |
19. Resolução de problemas
Testes a serem realizados
- Após uma queda, verifique se a manete do acelerador funciona corretamente. Para fazer isso, acelere e desacelere várias vezes.
- Verifique de vez em quando se os travões estão a funcionar corretamente. Para fazer isso, mova o veículo. Empurre-o manualmente e trave de repente para ter certeza de que responde aos comandos.
- Verifique se todos os componentes do veículo estão no lugar e presos em segurança.
- Verifique o desgaste e a pressão dos pneus.
- Verifique o desgaste dos travões e cabos.
| Erro | Causa | Solução |
| O motor não está a funcionar | A bateria não está conectadaA bateria está descarregadaProblema elétrico | Verifique os conectoresCarregue a bateria a 100%Solicite assistência técnica ao seu revendedor |
| A roda traseira não rodará | Problema de travão | Afine os travões |
| O motor interrompe-se enquanto está a funcionar | Sobreaquecimento do motor | Solte o acelerador e espere que arrefeça |
| Depois de ser carregado, o veículo desliga-se sozinho | A bateria está danificada | Solicite assistência técnica ao seu revendedor |
| O veículo interrompe-se de repente quando está a funcionar | Os cabos de alimentação e os controlos estão danificados | Solicite assistência técnica ao seu revendedor |
| A bateria não carrega ou a trotineta não liga | Problemas de conexãoA bateria está descarregadaBateria danificadaProblemas com o carregador de bateria | Solicite assistência técnica ao seu revendedorCarregue a bateria a 100%Solicite assistência técnica ao seu revendedorSubstitua o carregador de bateria |
| Código de erro | Indicações |
| E01 | Proteção contra sobrecorrente |
| E02 | Proteção de baixa tensão |
| E03 | Proteção contra sobretensão |
| E04 | Proteção de rotor bloqueado |
| E05 | Falha no braço da ponte para cima do MOSFET |
| E06 | Falha do braço da ponte para baixo do MOSFET |
| E07 | Corredor de falha |
| E08 | proteção contra sobreaquecimento |
| E09 | falha do acelerador |
| E11 | Mau funcionamento do interruptor do farol |
| E12 | Falha de comunicação |
| E13 | Falha na chave de arranque |
Eliminação de dispositivos elétricos ou eletrónicos no final da sua vida útil (aplicável em todos os países da União Europeia e noutros sistemas europeus com sistemas de recolha separada)
Este símbolo no produto ou na embalagem indica que o produto não deve ser considerado como lixo doméstico normal, mas sim levado para um ponto de recolha apropriado para a reciclagem de equipamentos elétricos e eletrónicos (REEE).
Ao garantir que este produto seja descartado corretamente, ajudará a prevenir potenciais consequências negativas para o meio ambiente e saúde humana que poderiam ser causadas por descarte inadequado. A reciclagem de materiais ajuda a conservar os recursos naturais.
Para obter informações mais detalhadas sobre a reciclagem deste produto, pode entrar em contacto com o serviço de recolha de lixo local ou com a loja onde o adquiriu.
Em qualquer caso, é necessário descartar o produto de acordo com os regulamentos em vigor no país de compra.
Especificamente, os consumidores não devem descartar os REEE como lixo municipal, mas devem descartar
este tipo de lixo separadamente, de duas formas possíveis:
1) Em centros de recolha municipal (também denominados Ecopontos, ilhas ecológicas), diretamente ou
por via dos serviços de recolha das empresas municipais, quando disponíveis.
2) Nos pontos de venda que vendem novos equipamentos elétricos e eletrónicos.
Nestes, podem ser deixados gratuitamente os REEE muito pequenos (com o lado mais comprido menor que 25 cm), enquanto os maiores podem ser deixados numa base de 1 por 1, ou seja, pode deixar o produto antigo quando é adquirido um novo com a mesma função.
No caso de descarte de equipamentos elétricos ou eletrónicos de forma ilegal, podem ser aplicadas as penalidades previstas pela legislação em vigor sobre proteção ambiental (válido apenas para Itália).
Se os REEE contiverem baterias ou acumuladores, estes devem ser removidos e descartados por via da recolha separada específica de resíduos.
Este símbolo no produto ou na embalagem indica que a embalagem da bateria não deve ser considerada lixo doméstico normal. Em alguns tipos de baterias, este símbolo pode ser utilizado em combinação com um símbolo químico.
Os símbolos químicos para mercúrio (Hg) ou chumbo (Pb) são adicionados se a bateria contiver mais de 0,0005% de mercúrio ou 0,004% de chumbo.
Ao garantir que as baterias sejam descartadas corretamente, ajudará a evitar possíveis consequências negativas para o meio ambiente e a saúde que poderiam ser causadas pelo manuseio inadequado de resíduos. A reciclagem de materiais ajudará a conservar os recursos naturais. Quando, por motivos de segurança, desempenho ou proteção de dados, os produtos exigirem uma conexão fixa a uma bateria/pilha elétrica interna, esta só deve ser substituída por pessoal de serviço qualificado.
No final da sua vida útil, entregue o produto num ponto de recolha adequado para o descarte de equipamentos elétricos e eletrónicos, isso garantirá que a bateria interna também seja descartada de forma correta.
Para obter informações mais detalhadas sobre o descarte da bateria gasta ou do produto, pode entrar em contacto com o serviço de recolha de lixo local ou com a loja onde o adquiriu.
Em qualquer caso, é necessário descartar o produto de acordo com os regulamentos em vigor no país de compra.
AVISO
Leia o manual e as instruções abaixo na íntegra antes de utilizar o produto. Nome do
Produto: PRO-II EVO
Tipo de Produto: Trotineta elétrica
Ano de produção: 2021
Nota:
- Para recarregar esta trotineta elétrica, utilize APENAS o carregador fornecido rotulado como XVE063-4200150 com a seguinte tensão de saída: 42 V–1,5 A.
- A utilização de outro tipo de carregador pode danificar o produto ou colocar outros riscos potenciais.
- Nunca deixe o produto a carregar sem supervisão.
- O tempo de carregamento do produto não deve exceder quatro horas. Pare de carregar após quatro horas.
- O produto só deve ser carregado a temperaturas entre 0 °C e 45 °C.
- Se for carregada a temperaturas mais baixas ou mais altas, há o risco de que a bateria venha a oferecer um desempenho reduzido, podendo resultar em danos no produto e ferimentos pessoais.
- O produto deve ser utilizado apenas a temperaturas entre -10 °C e 45 °C.
- Se for utilizado a temperaturas mais baixas ou mais altas, existe o risco de que a bateria venha a oferecer um desempenho reduzido, podendo resultar em danos no produto e ferimentos pessoais.
- Guarde o produto a temperaturas entre 0 °C e 35 °C (a temperatura ideal de armazenamento é 25 °C)
- Recarregue e guarde num local seco e aberto, longe de combustíveis (ou seja, qualquer elemento inflamável).
- Não recarregue sob a luz do sol ou perto de chamas soltas.
- Não recarregue o produto imediatamente após a utilização. Deixe o produto arrefecer durante uma hora antes de carregar.
- Se estiver ausente durante um determinado período, por exemplo, aos feriados, e confiar o dispositivo a terceiros, deixe-o parcialmente carregado (20-50% de carga). Não totalmente carregado.
- O produto geralmente é fornecido parcialmente carregado. Deixe-o neste estado até que esteja pronto para ser utilizado.
CE
M.T. Distribution S.r.l.
Esta declaração de conformidade é emitida sob a responsabilidade exclusiva do Fabricante ____
| Marca do produto: | Ducati |
| Modelo do produto: | PRO-II EVO |
| Descrição do produto: | Trotineta elétrica |
Está em conformidade com as disposições das Diretivas do Conselho sobre a aproximação das legislações dos Estados Membros relativas a:
Diretiva de Máquinas 2006/42/CE
Diretiva de Equipamentos de Rádio DER 2014/53/EU
Diretiva de Compatibilidade Eletromagnética da UE 2014/30/EU Diretiva de Baixa Tensão da UE 2014/35/EU
Normas harmonizadas aplicáveis:
EN 14619:2019
EN 60335-1:2012+AC:2014+A11:2014+A13:2017+A1:2019+A2:2019
ETSI EN 301 489-1 V2.2.3:2019-11
ETSI EN 301 489-17 V3.2.4:2020-09
Processo técnico disponível na sede da UE
Local da declaração: Bologna, Itália
Nome e sobrenome: Alessandro Summa
Cargo: Administrador-delegado
MT DISTRIBUTION S.R.L
Via Bargellino 10, 40012, Calderara di Reno (BO), Itália
Pessoa autorizada: Alessandro Summa
Cargo: Administrador-delegado
NOTA:
Esta declaração de conformidade aplica-se apenas à Trotineta Elétrica vendida em países que seguem as diretivas da marcação CE.
Alessandro Summa
M.T. DISTRIBUTION SRL
Via Bargellierto, 10 blc
40012 CALDERARA & RENO (BÓ)
Firrose Fiso 01119840377
NOME: LOGNOME, QUALIFICA E
TIMBRO AZIENDALE
PRO·II EVO
ηλεκτρικό πατίνι
Εγχειρίδιο χρήστη
