NAVODILA ZA UPORABO PROII EVO DUCATI

Za informacije, tehnično podporo in pomoč se obrnite na svojega prodajalca ali obiščite spletno stran www.ducatiurbanemobility.com

1. Varnostna navodila
2. Vodnik za hiter začetek
3. Vsebina
4. Pregled izdelka
5. Krmilne informacije/Nadzorna plošča
6. Montaža in nastavitev
7. Zlaganje in prenašanje
8. Polnjenje in aktiviranje baterije
9. Nastavitev zavor
10. Domet
11. Skladiščenje in čiščenje
12. Splošna opozorila
13. Konfiguracija aplikacije
14. Učenje vožnje
15. Odgovornosti
16. Baterija (opozorila)
17. Vzdrževanje in vsakodnevna nega
18. Podatkovni list
19. Odpravljanje težav
20. Tabela kodnih napak

1. Varnostna navodila

Pred uporabo izdelka natančno preberite naslednja navodila. Ta priročnik shranite za prihodnjo uporabo ali nove uporabnike.

• Družba ne prevzema nobene odgovornosti, ki izhaja iz zlorabe izdelka ali neupoštevanja cestnih predpisov in navodil v tem priročniku.
• Ta električni skuter ni igrača. Uporabljajte ga odgovorno, s skrbjo in odgovornostjo do drugih.
• Pred uporabo preverite veljavne lokalne predpise o uporabi te vrste izdelka in upoštevajte lokalne predpise. Vozite odgovorno in bodite pozorni na ljudi in ovire, da se i zognete nesrečam.
• Vedno uporabljajte priporočena oblačila: nedrseče rokavice, ščitnike za kolena in komolce ter nosite čelado.
• Oseba, ki se vozi s tem skuterjem, mora z lahkoto postaviti obe nogi na tla, ko drži krmilo na pravilni višini.
• Ko ustavljate ali parkirate vozilo, to storite na gladki in varni površini
• Največja nosilnost izdelka je 100 kg.
• Tega izdelka ne sme uporabljati več kot ena oseba hkrati.
• Zloraba izdelka ali neupoštevanje navodil v tem priročniku lahko povzroči resne poškodbe.
• Če pride do tehničnih težav, se obrnite na tehnično pomoč pri svojem prodajalcu.
• Ne poskušajte sami razstavljati ali popravljati izdelka.
• Ne puščajte akumulatorja v bližini odprtega ognja ali virov toplote.
• Izogibajte se uporabi izrabljenih, okvarjenih in/ali neoriginalnih baterij.
• Ne sedite na skuterju, ne glede ali vozite ali mirujte.

• V primeru, da uporabnik, ki bo izdelek uporabljal, ne pozna vožnje tega tipa vozila, je priporočljivo, da ga odrasla oseba pred prvo uporabo pouči o osnovah vožnje glede naslednjega: vidiki:

• Pospešek

• Pojemanje

• Zaviranje

• Osnovna pravila vožnje

2. Vodič za hitri zagon

• Ko ga uporabljate prvič, napolnite skuter do 100%. Ko je skuter popolnoma napolnjen, se LED lučka na polnilniku spremeni v rdečo (polnjenje) v zeleno (polnjenje končano).
• Za zagon pritisnite gumb za vklop za nekaj sekund.
• Preverite indikator baterije, če je baterija skoraj prazna, jo pred uporabo napolnite, električni skuter je naprava, ki za delovanje zahteva redno polnjenje.
• Preverite tlak v pnevmatikah (44 PSI), če skuter ni prepotoval vsaj 60% navedenega kilometra ali dosegel največje hitrosti v prvih 3 mesecih uporabe, je verjetno, da so se kolesa spet izpraznila, zato bo treba obnoviti tlak, kot je navedeno.
• Skuter postavite na ravno površino
• Roke položite na krmilo. Z eno nogo stopite na podnožje, z drugo pa rahlo potisnite in pospešite.

Plin za plin se aktivira, ko hitrost naprej preseže 3 km/h.

Iz varnostnih razlogov je skuter sprva nastavljen tako, da se izogne samostojnemu zagonu.

• Ko se skuter začne premikati, postavite obe nogi na podnožje in pritisnite na plin.
• Če želite voziti skuter, pri obračanju nagnite telo v smer vožnje in počasi obračajte krmilo.
• Za zaustavitev skuterja spustite pedal za plin in pritisnite elektronsko ali ročico na levi strani krmila.
• Za demontažo skuter najprej popolnoma ustavite. Poskus, da bi med vožnjo sestopili s skuterja, lahko povzroči poškodbe.
• Ko želite spremeniti način hitrosti, dvokliknite gumb za vklop / izklop (gumb B v 5. poglavju).
• Ko vozite ponoči ali v temnih prostorih, dvakrat kliknite gumb, da vklopite luči, in nosite odsevni telovnik.

Zaradi lastne varnosti nosite čelado in ščitnike za kolena, da se zaščitite pred padci in poškodbami, medtem ko se učite voziti električni skuter.

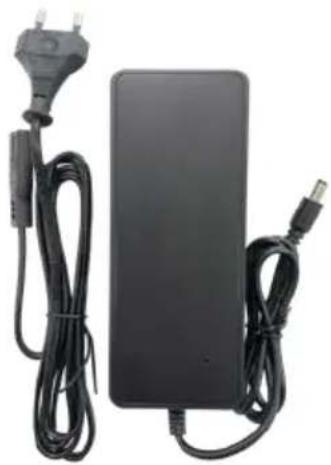

• polnilec
• kabel polnilnika
• kavelj, sprednja plastika, 4 vijaki
• imbus ključ 4 in 5
• adapter za šobo ventila

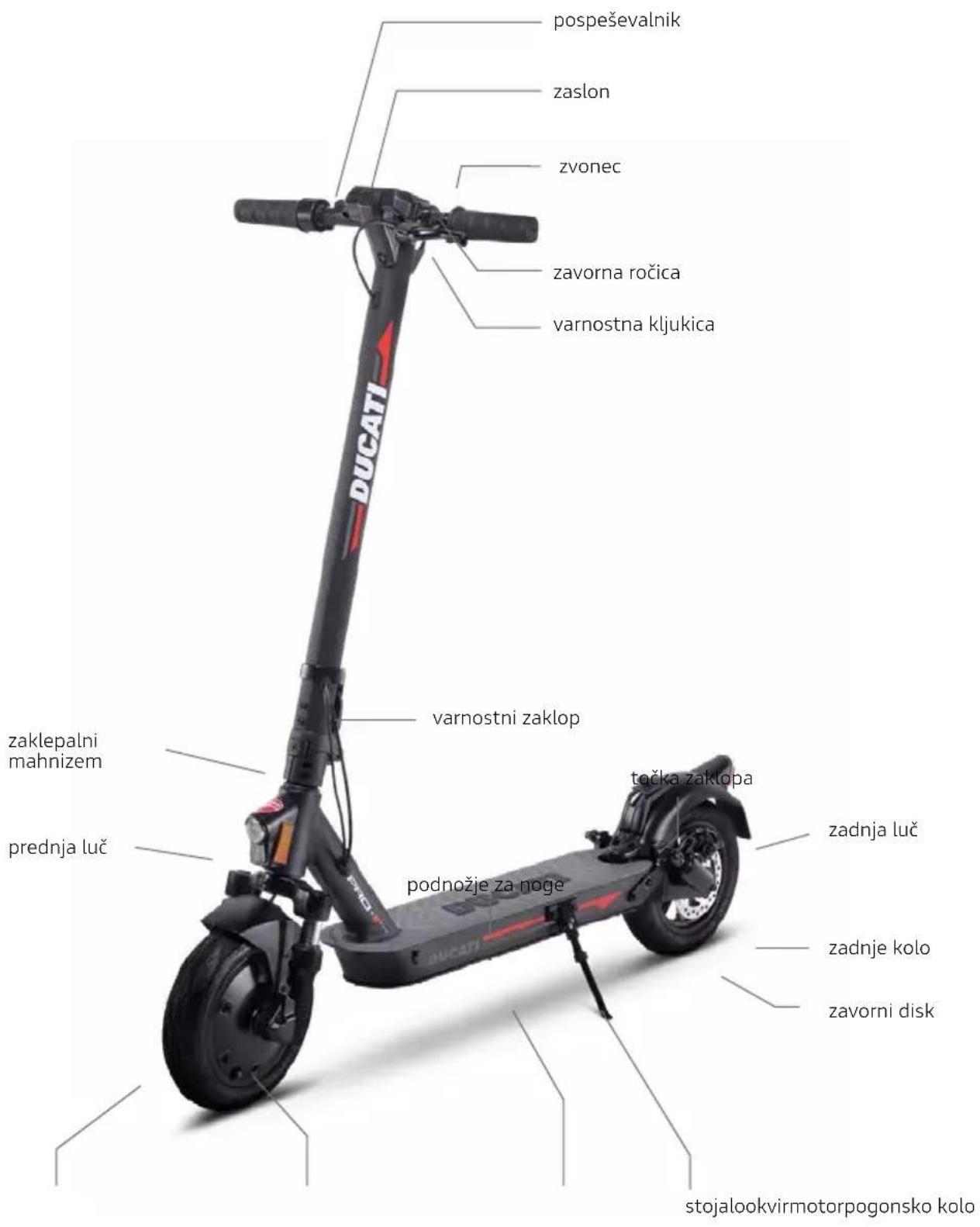

4. Pregled izdelka

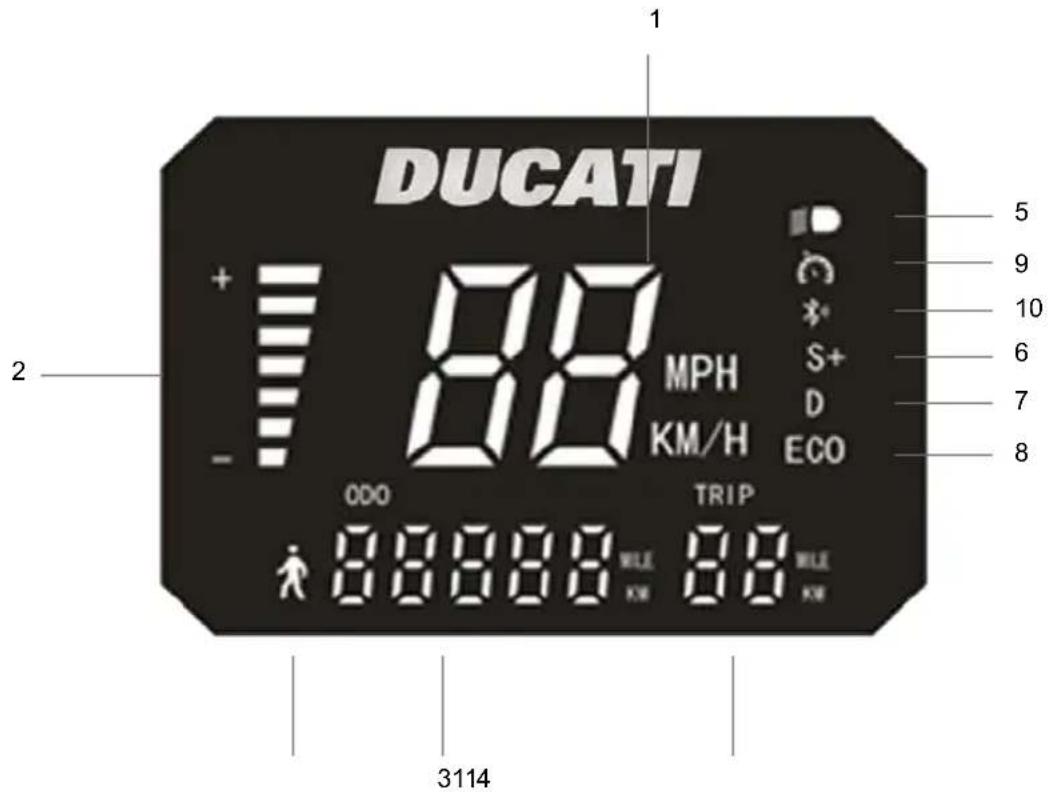

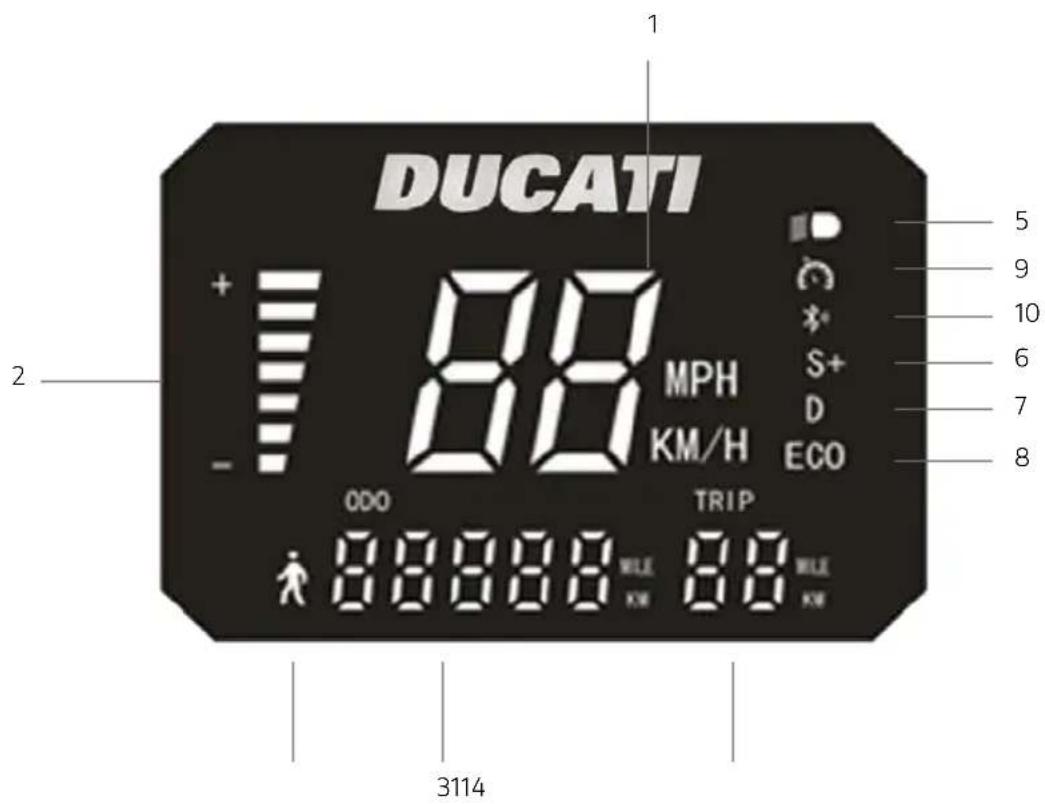

5. Nadzorne informacije / Nadzorna plošča

1. Merilnik hitrosti: Prikaže trenutno hitrost skuterja.
2. Raven baterije: Napolnienost baterije je označena s 7 črticami.
3. ODO: Skupna prevožena razdalja.
4. IZLET: Razdalja enega potovanja.
5. Žarometi: Indikatorska luč žarometov.
6. SPORT način - Na zaslonu se prikaže S+. (do 25 km/h).
7. NAČIN UDOBJA - Na zaslonu se prikaže D. (do 20 km/h).
8. ECO način - Na zaslonu se prikaže ECO. (do 15 km/h).
9. Tempomat: Vzdrževanje hitrosti. Aktivira se, ko nekaj sekund vzdržujete enako hitrost.
10. Bluetooth
11. PEDEŠKI način - (do 6 km / h)

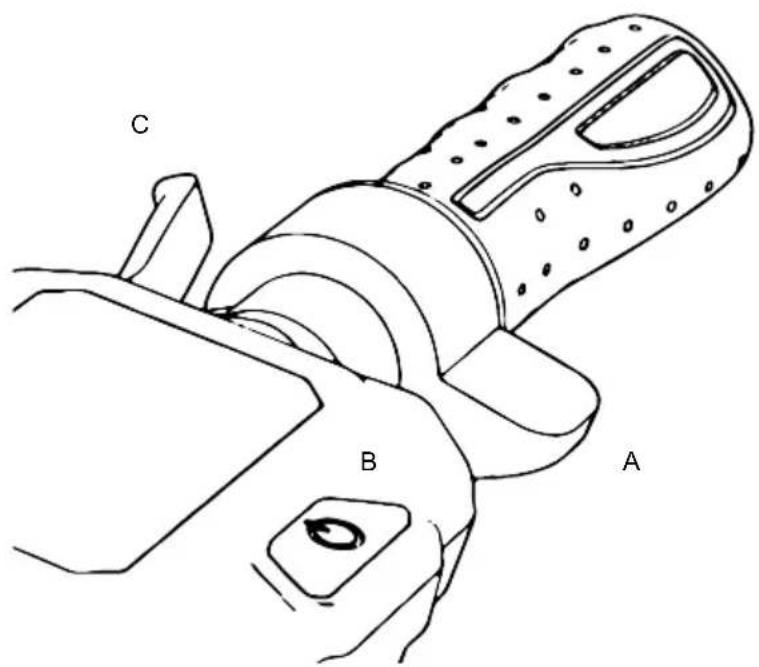

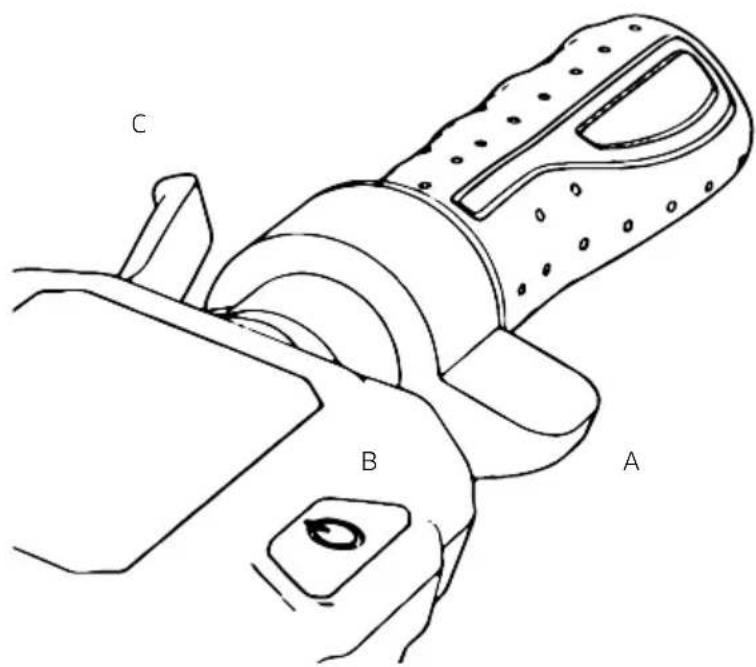

- Gumb za vklop (B): Pritisnite in držite ta gumb, da vklopite/izklopite skuter.

- Pospeševalnik (A): z njim zaženite skuter in pospešite.

• Zavora (C): Pritisnite in držite, da zavirate.

- Način: Dvakrat pritisnite gumb (B), da izberete način.

- Žaromet in zadnja luč: Za vklop ju enkrat pritisnite gumb (B). Ko lučke svetijo, znova pritisnite gumb (B), da jih izklopite.

Plin za plin se aktivira, ko hitrost naprej preseže 3 km/h.

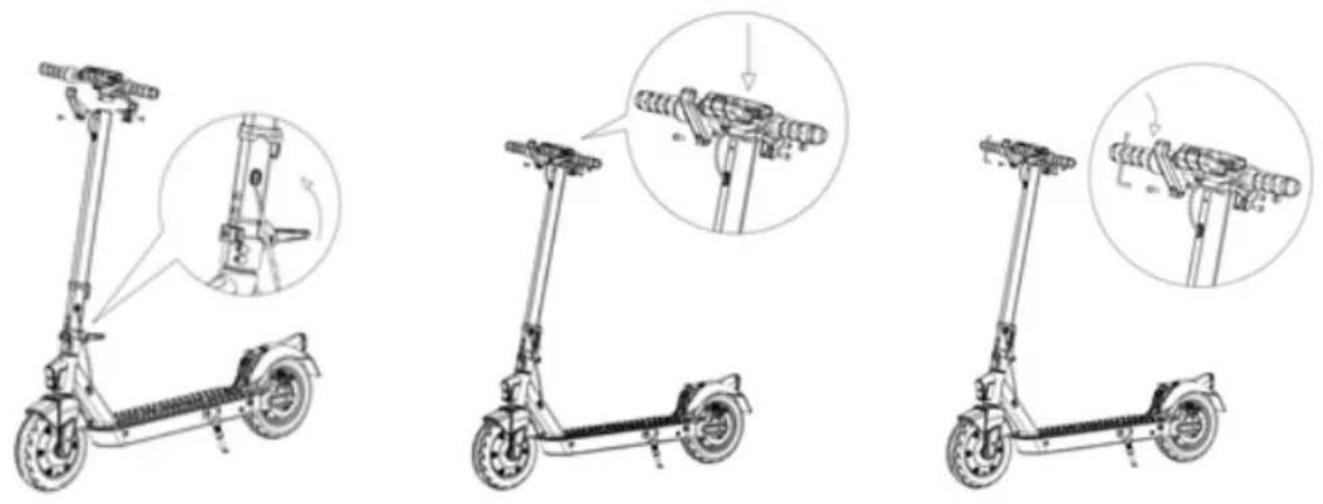

6. Montaža in konfiguracija

POZOR

Vozilo je dostavljeno zloženo in z odstranjenim krmilom.

1. Odprite stojalo
2. Dvignite krmilo, ročico postavite v zaprt položaj in spustite varnostni obroč.
3. Namestite krmilo na palico
4. Namestite kavelj (glejte fotografijo) in ga približajte palici in pazite, da poravnate luknje in vstavite vijake.
5. Vijak na zunanji strani vstavite v luknjo pod nadzorno ploščo.
6. Privijte vijake.
7. Plastično ploščo (glejte fotografijo) približajte drugi luknji/profilu nadzorne plošče, jo poravnajte in nato vstavite in privijte vijak.
8. Napolnite baterijo do 100%
9. Nastavite zložljivi mehanizem **
10. Nastavite zavorni sistem (poglavje 9)
11. Preverite tlak v pnevmatikah (44 PSI)*.

*Če skuter ni prepotoval vsaj 60% navedenega km ali dosegel največje hitrosti v prvih 3 mesecih uporabe, je verjetno, da so se kolesa spet izpraznila, zato bo treba pritisk obnoviti (44 PSI)

** Če je pri zapiranju ročica premehka, privijte prednji imbus vijak toliko, da povečate varnostni oprijem.

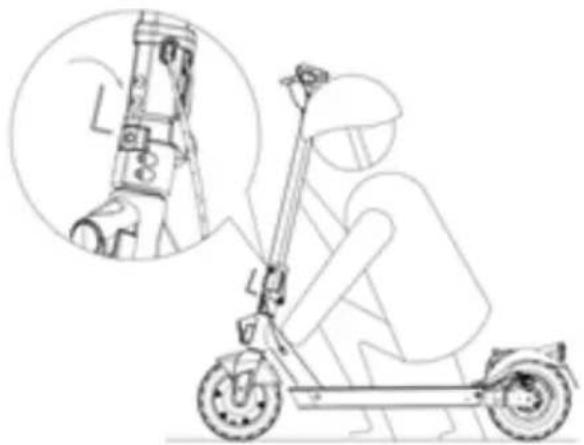

Nastavite krmilo:

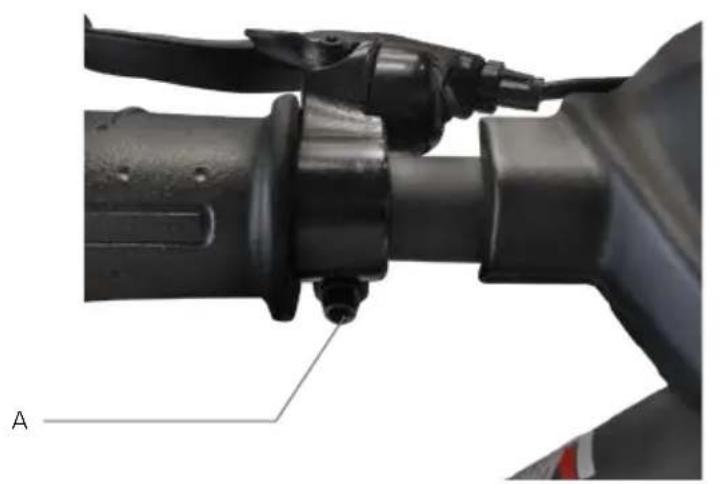

Kot je prikazano na sliki, će gred krmila med tekom drhti, vijak nastavite s imbus ključem.

Izklopite skuter in odprite stojalo.

Odprite vodoodporni pokrov, nato polnilnik priključite na polnilna vrata.

Po polnjenju zapritevodotesni pokrov.

POZOR

Da ga pred prvo uporabo napolnite 6 do 8 ur.

Priporočljivo je tudi, da ga napolnite po vsaki uporabi in pred shranjevanjem.

Ne dovolite, da se vozilo popolnoma izprazni, da ne poškodujete akumulatorja.

Ko je skuter popolnoma napolnjen, se LED lučka na polnilniku spremeni v rdečo (polnjenje) v zeleno (polnjenje končano).

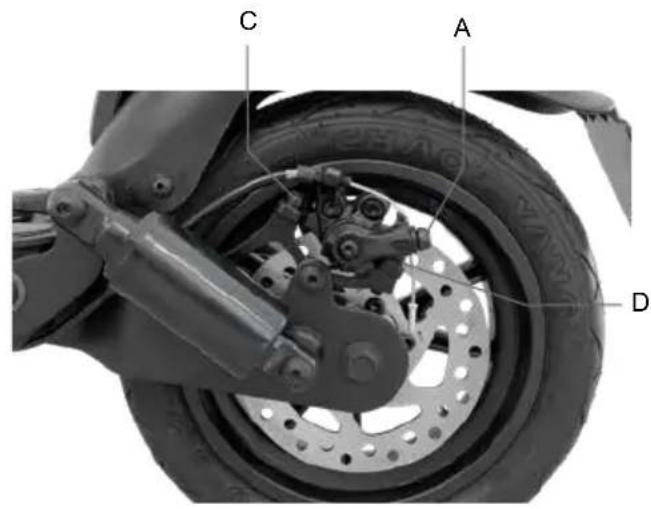

Položaj zavorne ročice se lahko po potrebi prilagodi skozi točko A (glej fotografijo).

Če je zavora pretesna ali preveč zrahljana, s šestnajstim ključem odvijte matico (A), nato nastavite zavorni kabel (če je pretesna, zavorni kabel skrajšajte navzgor, če je preveč ohlapen, potegnite zavorni kabel navzdol) in nato privijte matico (A). Če je tudi po prvem koraku zavora preveč ohlapna ali pretesna, bo morda treba nastaviti zavorno ploščico (fiksno), ki jo je mogoče nastaviti preko kolesa na nasprotni strani, s imbus ključem za nadaljnje premikanje ploščice stran/ bližje (B) (glej sliko). Preverite pravilno poravnavo med zavorno čeljustjo in diskom. Z vijakoma C in D po potrebi prilagodite položaj / poravnavo diska.

Največji razpon je odvisen od več spremenljivk:

Teren: Domet je pri vožnji po gladki podlagi večji kot pri vožnji po grobih cestah in pobočjih.

Teža uporabnika: Težji kot je uporabnik, krajši je doseg.

Temperatura: vožnja s skuterjem v zelo hladnem ali vročem okolju vpliva na doseg. Hitrost in slog vožnje: vožnja gladko in s stalno hitrostjo razširja doseg. Pospeški in agresivno manevriranje zmanjšujejo doseg. Manjša hitrost podaljša domet.

Vzdrževanje: Pravočasno polnjenje in pravilno vzdrževanje povečata doseg.

11. Skladiščenje in čiščenje

Napolnite skuter 50% -60%, preden ga shranite izven sezone ali za daljše obdobje. Napolnite ga na 50% -60% vsaka 2–3 mesece. Če se ne uporablja vsak dan, je priporočljivo, da skuter shranite pri 15–25 ° C. Skuterja ne izpostavljajte nizkim (pod 0 ° C) in visokim (nad 45 ° C) temperaturam. Ne puščajte ga na prostem, ker ni vodoodporen.

Ko se skuter umaže, ga očistite z vlažno krpo. Pred čiščenjem se prepričajte, da je električni skuter izklopljen in pokrijete polnilna vrata, da preprečite poškodbe elektronskih komponent. Ne uporabljajte alkohola, plina, kerozina ali drugih jedkih in hlapnih kemičnih topil. To lahko poškoduje tako videz kot notranjo strukturo električnega skuterja. Za čiščenje ne uporabljajte vodnih pištol pod pritiskom ali tekoče vode. Električni skuter ni vodotesen.

Ne izpostavljajte ga dežju ali vodi ali ga potopite v vodo, da ga operete.

12. Splošna opozorila

• Pred vsako uporabo preverite zavore, tlak (44 PSI), stanje koles in plina. Če opazite nenavadne zvoke ali nepravilnosti, izdelka ne uporabljajte in se obrnite na tehnično pomoč pri svojem prodajalcu.
• Skuterja nikakor ne smete spreminjati; to lahko spremeni njegovo učinkovitost in/ali poškoduje njegovo strukturo in povzroči težave.
• Izdelek izklopite, preden ga parkirate.
• Ne vozite vozila v dežju, snegu ali megli.
• Prepričajte se, da električne komponente vozila ne pridejo v stik z vodo ali drugimi tekočinami.
• Izogibajte se vožnji v bližini rek ali jezer.
• Nadzirajte otroke in se prepričajte, da se ne igrajo z izdelkom. Če izdelek uporabljajo otroci ali blizu njih, je potreben strog nadzor.
• Za informacije, tehnično podporo in pomoč se obrnite na svojega prodajalca.

Navodila za vedenje pri vožnji

• Med vožnjo s skuterjem ne uporabljajte telefona in ne poslušajte glasbe.
• Vozite le, če je za varno vožnjo dovolj svetlobe. Če vozite v neugodnih svetlobnih razmerah, ne pozabite vklopiti luči skuterja in nositi odsevni jopič.
• Med vožnjo vedno držite krmilo z obema rokama.
• Vedno vozite z obema nogama na deski na varen in udoben način.
• Med vožnjo se ne ozirajte in vedno glejte naprej.
• Vedno vozite s hitrostjo, pri kateri lahko varno zavirate.
• Zavirati začnite dovolj daleč, da se izognete oviram, ovinkom in območjem z neravnimi površinami. Ne pozabite spustiti plin pred zaviranjem
• Ne tekmujte s drugim voznikom.
• Ohranite minimalno varnostno razdaljo 5 m od drugih vozil.

13. Konfiguracija aplikacije

Kaj lahko storite z aplikacijo Ducati Urban e-Mobility?

• Začnite s samodiagnozo
• Nastavite načine vožnje
• Nastavite mersko enoto hitrosti (km/mph)
• Nastavite način zagona
• Nastavite funkcijo tempomata
- Oglejte si delne in skupne prevožene kilometre
• Oglejte si preostalo stanje baterije
- Prikažite potovalno hitrost
• Načini hitrosti prikaza
- Prikažite temperaturo pogonskega kolesa

V trgovini z aplikacijami prenesite in namestite aplikacijo Ducati Urban e-Mobility

1. Prenesite aplikacijo na pametni telefon;
2. Vklopite električni skuter in aktivirajte Bluetooth na pametnem telefonu;

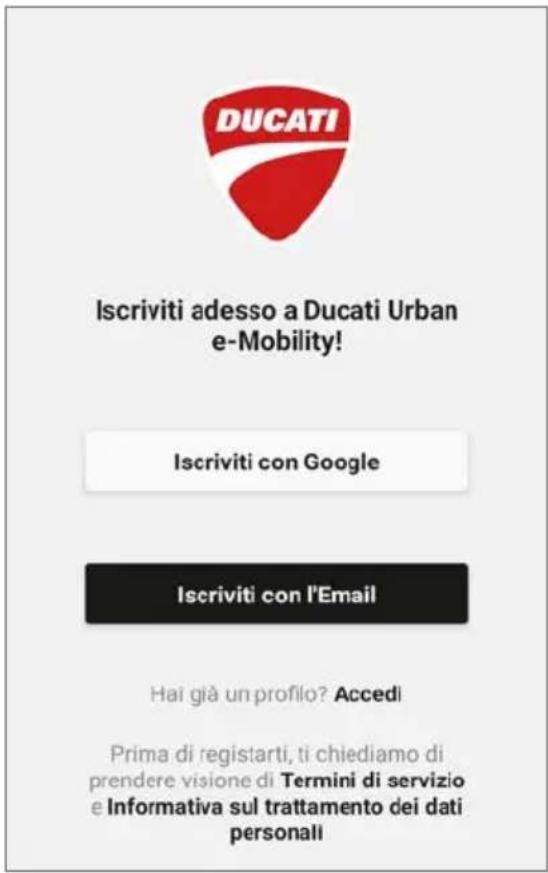

3. Zaženite aplikacijo in se prijavite*, pametni telefon povežite z električnim skuterjem prek Bluetootha v 1-2 metrih;

*Če to aplikacijo uporabljate prvič, izpolnite polje »e-pošta«, da se registrirate in potrdite kodo za preverjanje.

Vmesnik aplikacije je videti tako:

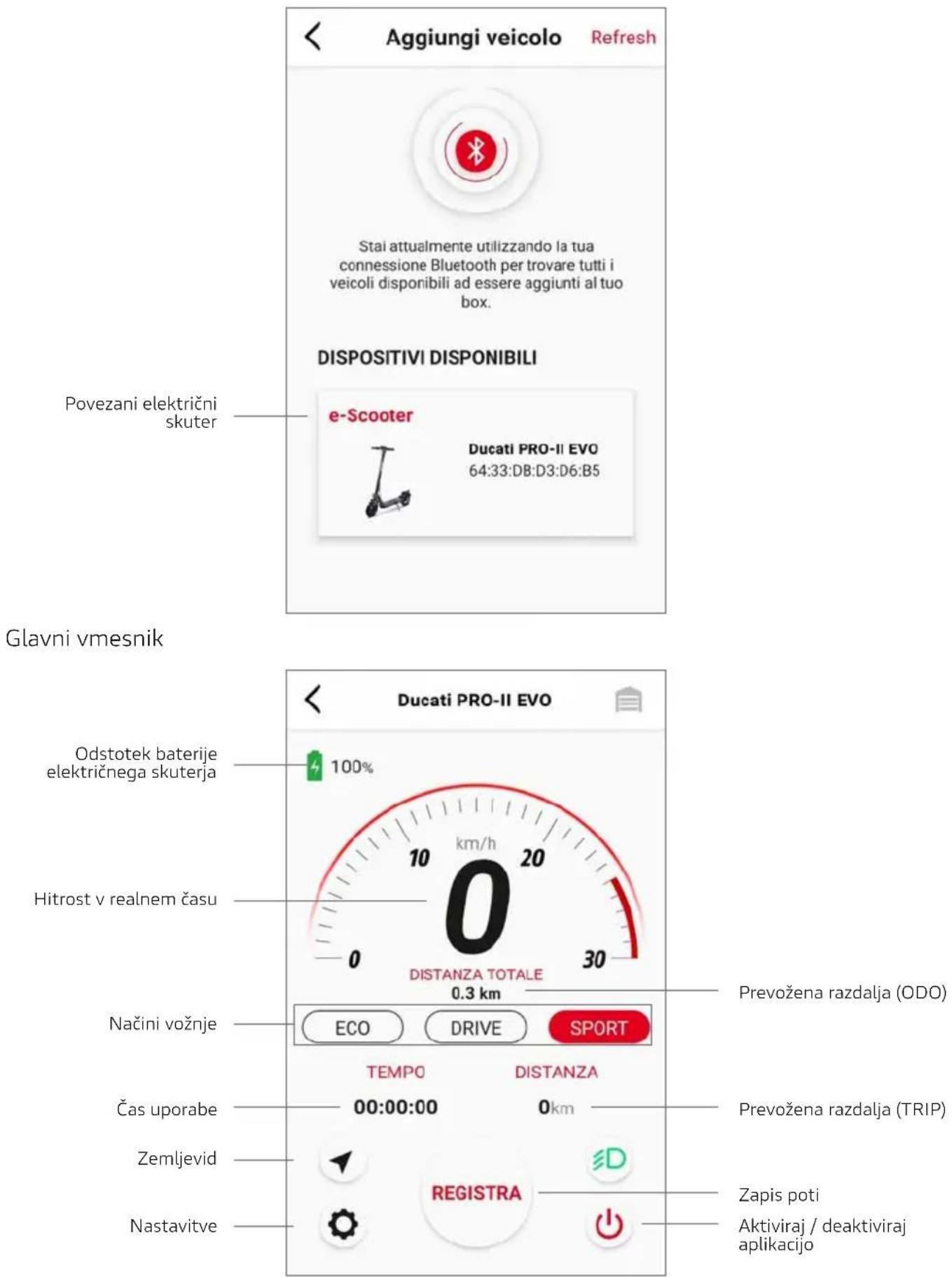

Vmesnik aplikacije s pripadajočim električnim skuterjem je naslednji:

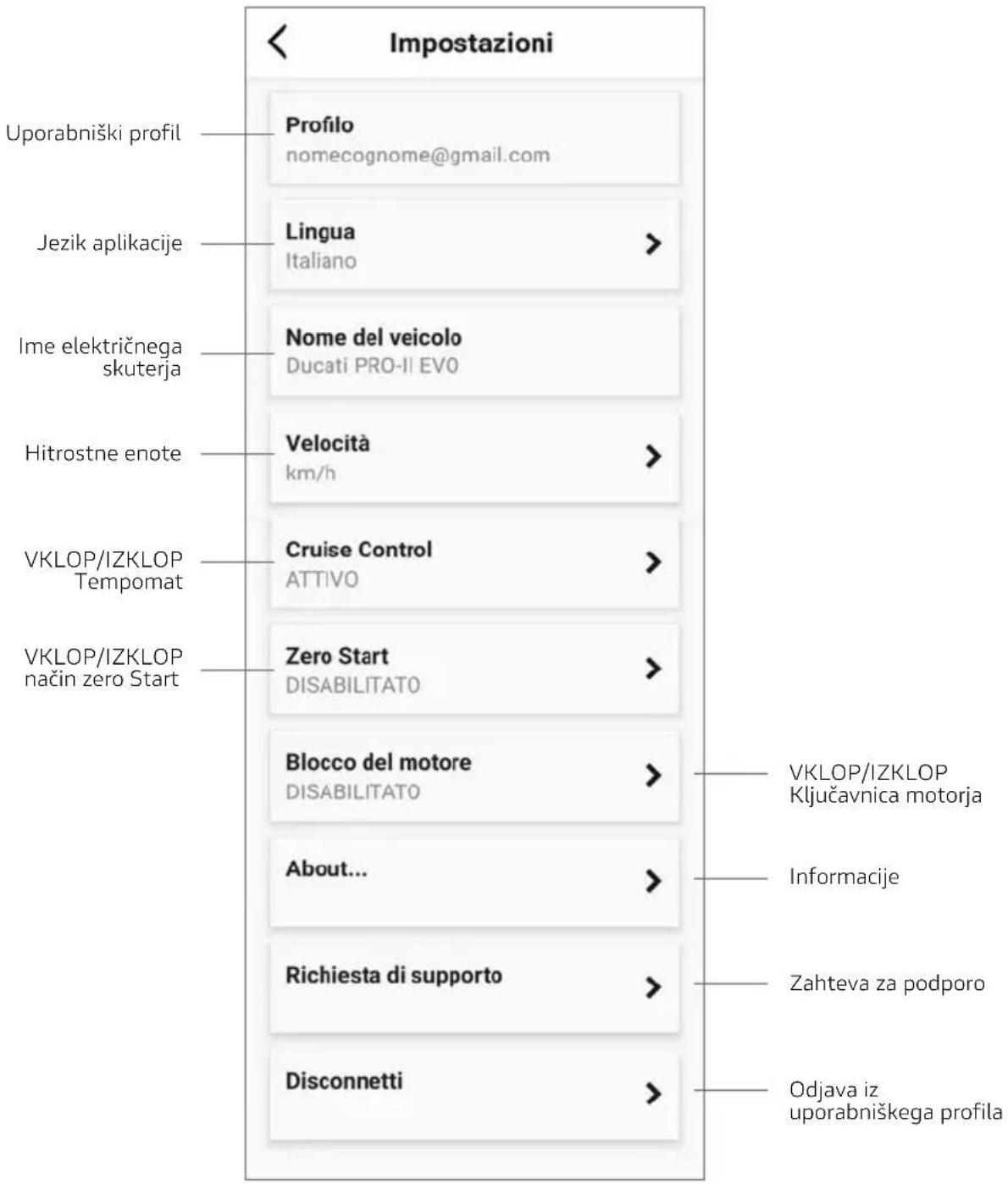

Vmesnik za nastavitve povezanega električnega skuterja

Informacije o "tempomatu":

V aplikaciji aktivirajte funkcijo »Tempomat«, električni skuter naj bo pri konstantni hitrosti (> 8 km/h) in za nekaj sekund držite ročico za plin. Zvočni signal bo pokazal, da je vklopljen tempomat, zato vam ne bo treba držati ročice za plin pritisnjene. Za izklop funkcije znova pritisnite ročico za plin ali zavoro.

Način Zero Start, če je aktiviran, vam omogoča, da zaženete električni skuter z uporabo plina, ne da bi se morali odrivati z nogami.

14. Učenje vožnje

Pred vožnjo s skuterjem upoštevajte varnostna navodila.

Uporabljajte odobreno opremo, kot so čelade in ščitniki za kolena.

Ne uporabljajte električnega skuterja v dežju.

Električnega skuterja ne sme uporabljati več kot ena oseba naenkrat.

Otroci, mlajši od 14 let*, in nosečnice ne smejo uporabljati tega električnega skuterja.

Najmanjša dovoljena teža električnega skuterja: 20 kg.

Največja dovoljena teža električnega skuterja: 100 kg.

Ne vozite električnega skuterja, če ste pili alkohol in/ali jemali zdravila.

Med vožnjo s skuterjem ne uporabljajte telefona in ne poslušajte glasbe.

Bodite pozorni, če vozite tam, kjer so neravnine, pesek, luže, zmrzal, sneg, stopnice, v temnih krajih ali ponoči ali v mokrem.

Električnega skuterja ne uporabljajte na nevarnih območjih, v prisotnosti vnetljivih in/ali eksplozivnih snovi, tekočin in/ali umazanije.

Ta električni skuter ni namenjen voziti po cestah in avtocestah. Posvetujte se z veljavno zakonodajo v vaši občini, kjer je dovoljeno kroženje električnih skuterjev.

Ta električni skuter ni namenjen voziti po cestah in avtocestah. Posvetujte se z veljavno zakonodajo v vaši občini, kjer je dovoljeno kroženje električnih skuterjev.

Izogibajte se dvigovanju ali spuščanju po stopnicah z električnim skuterjem.

Med hojo z električnim skuterjem ne pritiskajte na plin.

Ne vozite z največjo dovoljeno hitrostjo na ovirah, kot so stopnice, meje ali neravnine.

Ne dotikajte se motorja takoj po vožnji, saj je lahko zelo vroč.

Ohranite minimalno varnostno razdaljo 5 m od drugih vozil.

15. Baterija (opozorila)

Prepričajte se, da so skuter, polnilnik in priključek za polnjenje suhi.

Ko je skuter popolnoma napolnjen, se LED lučka na polnilniku spremeni v rdečo (polnjenje) v zeleno (polnjenje končano).

Uporabljajte samo originalni polnilnik. Drugi polnilniki poškodujejo napravo in predstavljajo druga potencialna tveganja.

Skuterja ne smete polniti dlje časa. Prekomerno polnjenje skrajša življenjsko dobo baterije in lahko povzroči druga možna tveganja.

Skuter polnite v suhem okolju stran od vnetljivih materialov (npr. materiali, ki bi lahko eksplodirali v plamenu), po možnosti pri notranji temperaturi 15–25 °C, vendar nikoli pod 0 °C ali nad + 45 °C.

Ne polnite na neposredni sončni svetlobi ali v bližini odprtega plamena.

Skuterja ne polnite takoj po uporabi. Pred polnjenjem skuter pustite, da se ohladi eno uro.

Nikoli ne puščajte električnega skuterja brez nadzora med polnjenjem. Nevarnost vročine! Vtičnice za polnjenje enosmernega toka nikoli ne povezujte s kovinskimi predmeti.

Preberite zgornja poglavja o polnjenju in shranjevanju, da zagotovite pravilno vzdrževanje in ravnanje z baterijo. Skuter hranite ločeno od odprtega ognja ali drugih virov toplote, da preprečite pregrevanje baterije. Skuterja ne puščajte izpostavljenega nizkim temperaturam. Tako prekomerna toplota kot mraz lahko izpraznijo baterijo.

Izogibajte se popolnemu praznjenju baterije.

Najbolje je, da napolnite baterijo, dokler je še nekaj napolnjenega. To podaljša življenjsko dobo baterije. Če je napolnjenost prenizka, ni mogoče normalno voziti. To lahko povzroči, da voznik izgubi nadzor ali pade.

Baterijo redno polnite, tudi će dalj časa ne uporabljate električnega skuterja. To preprečuje poškodbe baterije zaradi nizke napetosti v daljšem časovnem obdobju.

Varnostni ukrepi za baterije:

Ne odpirajte baterije ali razstavljajte, udarjajte ali prebijajte baterije ali lepite predmetov na baterijo. Ne dotikajte se snovi, ki iztekajo iz baterije, saj so lahko nevarne. Ne dovolite otrokom ali hišnim ljubljenčkom, da se dotikajo baterije.

Ne polnite ali praznite baterije prekomerno. Ne povzročite kratkega stika baterije. Ne potapljajte ali izpostavljajte baterije vodi ali drugi tekočini. Ne izpostavljanje baterije prekomerni vročini ali mrazu.

Ne izpostavljanje baterije okolju, ki vsebuje eksplozivne pline ali odprt plamen.

Baterije ne pustite v dežju ali na neposredni sončni svetlobi ali v vročem avtomobilu na neposredni sončni svetlobi.

Ne ponovno sestavljanje ali ponovno namestite baterije.

Ne nosite ali shranjujte baterijo skupaj s kovinskimi predmeti, kot so lasnice, ogrlice itd. Kolesa ne uporabljajte, ko se kolo polni.

Uporabljajte zgolj originalni polnilec.

16. Odgovornosti

Kolesar je dolžan uporabljati električni skuter z največjo skrbnostjo in v celoti v skladu z veljavno zakonodajo glede uporabe, delovanja in vožnje električnega skuterja, ki je zgolj kot primer določena v italijanski zakonodajni uredbi št. 285/1992 ("Koda avtoceste").

Voznik je prav tako dolžan vzdrževati električni skuter čist in v popolnem stanju učinkovitosti in vzdrževanja, skrbno izvajati varnostne preglede na svojo odgovornost, kot je opisano v oddelku z opozorili in priporočili, ter hraniti vso dokumentacijo v zvezi z vzdrževanjem električnega skuterja.

Kolesar mora skrbno oceniti atmosferske razmere, zaradi katerih bi bila uporaba električnega skuterja lahko nevarna. V ta namen priporočamo, da zmanjšate hitrost in vzdržujete ustrezno zavorno pot, če ste v neugodnih vremenskih razmerah in/ali v primeru velikega prometa.

Električni skuter lahko vozijo le kolesarji, stari najmanj 14 let*. Otroci, mlajši od 18 let, morajo nositi primerno zaščitno čelado. Za otroke, mlajše od 18 let, je priporočljivo, da električni skuter uporabljate pod nadzorom odraslih.

V primeru okvare izdelka iz razlogov, ki niso posledica nepravilnega vedenja voznika, se obrnite na center za podporo na spletnem mestu www.ducatiurbanemobility.it

* V Italiji zadevo trenutno ureja zakon L 27/12/2019 N.160

»MT Distribution ne prevzema odgovornosti za povzročeno škodo in nikakor ne odgovarja za škodo, povzročeno na stvareh ali ljudeh v primerih, ko:

- se izdelek uporablja nepravilno ali se ne uporablja v skladu z navodili za uporabo;

- je izdelek po nakupu spremenjen ali so poškodovani vsi oz. nekateri njegovi sestavni deli.«

17. Vsakodnevno vzdrževanje in nega

Čiščenje in shranjevanje

• Če so na telesu skuterja madeži, jih obrišite z vlažno krpo. Če madeži ne izginejo, nanje nanesite zobno pasto, operite z zobno ščetko, nato pa obrišite z vlažno krpo. Če so na plastičnih delih praske, jih odstranite z brusnim papirjem ali drugim hrapavim materialom. Opombe: Skuterja ne čistite z alkoholom, bencinom, petrolejem ali drugimi jedkimi in hlapnimi kemičnimi topili, da se izognete resnim poškodbam. Skuterja ne perite z visokotlačnimi vodnimi curki. Pri čiščenju se prepričajte, da je skuter izklopljen, polnilni kabel odklopljen in gumijasti pokrovček zaprt, ker lahko puščanje vode povzroči električni udar ali druge resne težave. Ko skuterja ne uporabljate, ga shranite v zaprtih prostorih na hladnem in suhem mestu. Ne shranjujte ga dalj časa na prostem. Prekomerna sončna svetloba, pregrevanje in prekomerni mraz pospešujejo staranje pnevmatik in ogrožajo življenjsko dobo skuterja in akumulatorja.
• Preverite, ali so zavore pravilno nastavljene.

• Na splošno preverite vijake

• Ne uporabljajte baterij drugih modelov ali blagovnih znamk, saj lahko predstavljajo varnostno tveganje.

• Izdelka ne razstavljajte, zdrobite ali prebodite. Ne dotikajte se baterijskih kontaktov. Ne razstavljajte ali preluknjajte zunanjega ohišja. Izogibajte se stiku izdelka z vodo in ognjem ter ga ne izpostavljajte temperaturam nad 50 ° C (vključno z viri toplote, kot so peči, grelniki itd.). Izogibajte se stiku med kovinskimi predmeti in kontakti akumulatorja, da preprečite kratek stik, telesne poškodbe ali smrt.
• Voda, ki prodre v akumulator, lahko poškoduje notranje tokokroge in povzroči požar ali eksplozijo. Če obstaja dvom, da je voda morda vstopila v akumulator, takoj prenehajte uporabljati

baterijo in jo vrnite v poprodajni servis vašega prodajalca za preverjanje.

1. Uporabljajte samo originalni polnilnik, da se izognete morebitnim poškodbam ali požaru.
2. Nepravilno odlaganje izrabljenih baterij resno onesnažuje okolje. Upoštevajte lokalne predpise glede odstranjevanja baterij. Za zaščito okolja upoštevajte predpise o odstranjevanju baterij.
3. Po vsaki uporabi baterijo popolnoma napolnite, da podaljšate njeno življenjsko dobo. Ne shranjujte baterijo v okolju, kjer je temperatura nad 50 ° C ali pod -20 ° C (na primer skuterja ali baterije ne puščajte v avtu na neposredni sončni svetlobi dlje časa). Baterij ne mečite v ogenj, saj lahko to povzroči okvaro, pregrevanje in celo požar. Če skuterja ne nameravate uporabljati dlje kot 30 dni, napolnite baterijo do 50/60% in jo shranite na suhem in hladnem mestu. Ne pozabite ga napolniti vsakih 60 dni, da ga zaščitite pred poškodbami, ki so izključene iz omejene garancije. Baterijo vedno napolnite, preden se izprazni, da podaljšate njeno življenjsko dobo.

Opomba:

Poškodbe, ki jih povzroči dolgotrajno praznjenje baterije, so nepopravljive in niso zajete v omejeni garanciji. Ko pride do poškodbe, akumulatorja ni mogoče več napolniti (akumulator ne sme razstavljati usposobljeno osebje, ker lahko pride do električnega udara, kratkega stika ali celo večjih varnostnih incidentov).

18. Tehnični list

General information

Okvirmagnezijeva zlitina
Pozastavenie	spredaj in zadaj
Hitrost	L1: <= 6km/h | L2:<= 15km/h | L3: <= 20km/h | L4: <= 25km/h (maksimalna hitrost)*
Maksimalni naklon	18% (odvisno od sprememb glede na težo kolesarja, razmere na cesti in temperaturo)
Zavore	elektronske sprednje in zadnje kolutne zavore
Motor	350W
Pnevmatike	10 "sprednje in zadnje pnevmatike brez zračnic
Nizkonapetostna zaščita	30.5V - 32V
Trenutna omejitev	18A
Motor type	brezkrtacni
Največja obremenitev	100kg
Kolesar	Od 14. leta starosti z uporabo čelade in zaščite **. Preverite veljavno zakonodajo v vaši državi
Delovna temperatura	0°C / 45°C
Nivo zaščite	IPX4
Čas polnjenja	približno 5/6 ur
Doseg	do 25 km (odvisno od sprememb glede na težo kolesarja, razmere na cesti in temperaturo)

Električni sistem

Motor	350W Brezkrtacni
Zavore	elektronska sprednja zavora
Zaslon	3.5" LED zaslon
Baterija	36V 7.8Ah 280Wh
Luči	sprednje in zadnje LED luči
Polnilec	EU standard DC 2.1 polnilec 42V, 1.5A
Bluetooth funkcionalnost z aplikacijo

Mere in dimenzije

Neto teža	15.5kg
Bruto teža	17.5kg
Dimenzije izdelka, ko je odprt	1160 x 480 x 1150mm
Dimenzije izdelka, ko je zaprt	1160 x 480 x 490mm
Dimenzije embalaže	1160 x 480 x 490mm

19. Odpravljanje težav

Preizkusi, ki jih je treba izvesti

• Po padcu preverite, ali ročica za plin deluje pravilno. Če želite to narediti, večkrat pospešite in upočasnite.
• Občasno preverite, ali zavore delujejo pravilno. Če želite to narediti, premaknite vozilo. Potisnite ga ročno in nenadoma zavirajte, da se prepričate, da se odziva na ukaze.
• Preverite, ali so vsi sestavni deli vozila nameščeni in varno pritrjeni.
• Preverite obrabo in tlak v pnevmatikah.
• Preverite obrabo zavor in kablov.

Napaka	Vzrok	Rešitev
Motor ne deluje	Baterija ni priključena	Preverite priključke
	Baterija je prazna	Napolnite baterijo do 100%
	Električni problem	Zahtevajte tehnično pomoč pri prodajalcu
Zadnje kolo se ne obrača	Težava z zavoro	Prilagodite zavore
Motor se med delovanjem ustavi.	Pregrevanje motorja	Sprostite plin in počakajte, da se ohladi
Po polnjenju se vozilo samodejno izklopi	Baterija je poškodovana	Zahtevajte tehnično pomoč pri prodajalcu
Vozilo se med vožnjo nenadoma ustavi	Poškodovani napajalni kabli in krmilni elementi	Zahtevajte tehnično pomoč pri prodajalcu
Baterija se ne polni ali se skuter ne vklopi	Težave s povezavo	Zahtevajte tehnično pomoč pri prodajalcu
	Baterija je prazna	Napolnite baterijo do 100%
	Poškodovana/prazna baterija	Zahtevajte tehnično pomoč pri prodajalcu
	Težave s polnilnikom baterij	Zamenjajte polnilnik baterij

20. Tabela kod napak

Koda napake	Indications
E01	Zaščita pred prevelikim tokom
E02	Nizkonapetostna zaščita
E03	Zaščita pred prenapetostjo
E04	Zaščita rotorja
E05	MOSFET napaka navzgor v roki mostu
E06	MOSFET napaka navzdol na roki mostu
E07	Dvorana neuspeha
E08	zaščita pred pregrevanjem
E09	okvara dušilke
E11	Napaka stikala žarometa
E12	Napaka v komunikaciji
E13	Napaka stikala za zagon

Odstranitev električnih ali elektronskih naprav ob koncu njihove življenjske dobe (velja v vseh državah Evropske unije in v drugih evropskih sistemih z ločenimi sistemi zbiranja) je potrebna.

Ta simbol na izdelku ali na embalaži označuje, da se izdelka ne sme obravnavati kot običajne gospodinjske odpadke, temveč ga je treba odnesti na ustrezno zbirno mesto za recikliranje električne in elektronske opreme (OEEO).

S pravilnim odstranjevanjem tega izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje ljudi, ki bi jih sicer lahko povzročilo neustrezno odstranjevanje. Recikliranje materialov pomaga ohranjati naravne vire.

Za podrobnejše informacije o recikliranju tega izdelka se lahko obrnete na lokalno službo za odstranjevanje odpadkov ali prodajalno, kjer ste ga kupili.

V vsakem primeru morate izdelek odstraniti v skladu s predpisi, ki veljajo v državi nakupa.

Potrošniki OEEO ne smejo odlagati kot komunalne odpadke, ampak morajo to vrsto odpadkov odlagati ločeno na dva možna načina:

1) V občinskih zbirnih centrih, neposredno ali prek zbirnih služb občinskih podjetij, kjer so ti na voljo.
2) Na prodajnih mestih, ki prodajajo novo električno in elektronsko opremo.

Tu lahko brezplačno pustite zelo majhno OEEO (z najdaljšo stranjo manj kot 25 cm), večje pa lahko pustite na osnovi 1 na 1, tj. Starega izdelka lahko pustite, ko kupite novega z enako funkcijo.

Če električno ali elektronsko opremo zavržete na nezakonit način, ste lahko podvrženi kazni, ki jih določa veljavna zakonodaja o varstvu okolja (velja samo za Italijo).

Če OEEO vsebuje baterije ali akumulatorje, jih je treba odstraniti in odstraniti s posebnim ločenim zbiranjem odpadkov.

Odstranjevanje praznih baterij (velja v vseh državah Evropske unije in v drugih evropskih sistemih s sistemom ločenega zbiranja)

Ta simbol na izdelku ali embalaži pomeni, da baterijski paket ne velja za običajni gospodinjski odpadek. Pri nekaterih vrstah baterij se ta simbol lahko uporablja v kombinaciji s kemičnim simbolom.

Kemični simboli za živo srebro (Hg) ali svinec (Pb) se dodajo, če baterija vsebuje več kot 0,0005% živega srebra ali 0,004% svinca.

Če zagotovite pravilno odstranjevanje baterij, boste preprečili morebitne negativne posledice za okolje in zdravje, ki bi jih sicer lahko povzročilo neustrezno ravnanje z odpadki. Recikliranje materiala bo pomagalo ohranjati naravne vire. Kadar izdelki zaradi varnosti, učinkovitosti ali zaščite podatkov zahtevajo fiksno povezavo z notranjo baterijo / celico, to sme zamenjati samo usposobljeno servisno osebje.

Po koncu življenjske dobe izdelek odnesite na zbirno mesto, primerno za odlaganje električne in elektronske opreme, s čimer boste zagotovili pravilno odstranjevanje baterije.

Za podrobnejše informacije o odstranjevanju prazne baterije ali izdelka se lahko obrnete na lokalno službo za odstranjevanje odpadkov ali prodajalno, kjer ste jo kupili.

V vsakem primeru je treba izdelek odstraniti v skladu s predpisi, ki veljajo v državi nakupa.

OPOZORILO

Pred uporabo izdelka v celoti preberite priročnik in spodnja navodila.

Ime izdelka: PRO-II EVO

Vrsta izdelka: Električni skuter

Leto proizvodnje: 2021

Opombe:

• Za polnjenje električnega skuterja uporabite SAMO priloženi polnilnik z oznako XVE063-4200150 z naslednjo izhodno napetostjo: 42V – 1.5A.
• Uporaba druge vrste polnilnika lahko poškoduje izdelek ali predstavlja drugo potencialno tveganje.
• Nikoli ne puščajte izdelka, da se polni brez nadzora.
• Čas polnjenja izdelka ne sme presegati štirih ur. Polnjenje prenehajte po štirih urah.
• Izdelek je treba polniti le pri temperaturah med 0 °C in 45 °C.
• Pri polnjenju pri nižjih ali višjih temperaturah obstaja nevarnost, da bo baterija zmanjšala zmogljivost, kar lahko povzroči poškodbe izdelka in telesne poškodbe.
• Izdelek je dovoljeno uporabljati samo pri temperaturah med -10 ° C in 45 ° C.
• Če baterijo uporabljate pri nižjih ali višjih temperaturah, obstaja nevarnost, da bo baterija imela manjše zmogljivosti, kar lahko povzroči škodo na izdelku in telesne poškodbe.
• Izdelek shranjujte pri temperaturah med 0 °C in 35 °C (optimalna temperatura shranjevanja je 25 °C)
• Napolnite in shranite na suhem in odprtem mestu, stran od vnetljivih snovi (to je vnetljivih elementov).
• Ne polnite na sončni svetlobi ali v bližini odprtega ognja.
• Izdelka ne polnite takoj po uporabi. Pred polnjenjem pustite, da se izdelek ohladi eno uro.
• Če ste odsotni za določen čas, na primer zaradi počitnic, in napravo zaupate tretji osebi, jo pustite v delno napolnjenem stanju (20–50% napolnjenosti).
  Ni popolnoma napolnjeno.
• Izdelek je pogosto dobavljen delno napolnjen. Pustite ga v tem stanju, dokler ni pripravljen za uporabo.

CE

Izjava o skladnosti

M.T. Distribution S.r.l.

Blagovna znamka izdelka:	Ducati
Model izdelka:	PRO-II EVO
Opis izdelka:	Electric scooter

Je v skladu z zahtevami direktiv Sveta o približevanju zakonodaje držav članic, ki se nanašajo na: 2006/42/ES Direktiva o strojih

RED 2014/53/EU Direktiva o radijski opremi

2014/30/EU Direktiva o elektromagnetni združljivosti 2014/35/EU Direktiva o nizki napetosti

Veljavni harmonizirani standardi:

EN 14619:2019

EN 60335-1:2012+AC:2014+A11:2014+A13:2017+A1:2019+A2:2019

ETSI EN 301 489-1 V2.2.3:2019-11

ETSI EN 301 489-17 V3.2.4:2020-09

Tovarniški naslov: NO.509 Tengyun Road, okrožje Jiaojiang, mesto Taizhou, Zhejiang, Kitajska

Datum: 29.6.2021

Tehnična dokumentacija je na voljo na sedežu EU

Kraj izjave: Bologna, Italija

Ime in priimek: Alessandro Summa

Položaj: CEO

MT DISTRIBUTION S.R.L

Via Bargellino 10, 40112, Calderara di Reno (BO), Italija

Pooblaščena oseba: Alessandro Summa

Položaj: CEO

OPOMBA:

Ta izjava o skladnosti se uporablja samo za električne skuterje, ki se prodajajo v državah, ki sledijo smernicam za označevanje CE.

Alessandro Summa

M.T. DISTRIBUTION SRL 16a Bagnellien 10 blc

via BARGOHO, 10.6.7.

40012 CALLERARA 3 RENO (80)

FCOB Fiso 81119840517

NORNE/NOKNOME/QUALIFIED

TIMBRO AZIENDALE

električni trotinet

nogararammotor u točkuprednji točak

5. Informacije o kontrolama/Kontrolni panel

1. Brzinomer: prikazuje trenutnu brzinu trotineta.
2. Nivo baterije: prikazan je sa 7 critica.
3. ODO: prikazuje ukupno pređenu kilometražu.
4. TRIP: prikazuje pređenu distancu kod pojedinačnog putovanja
5. Pokazuje da su svetla uključena
6. SPORT režim: na displeju se prikazuje S+ - aktiviran je sportski režim (maksimalna brzina 25km/h)
7. COMFORT režim – na displeju se prikazuje D. (do 20 km/h).
8. ECO režim – na displeju se prikazuje ECO. (do 15 km/h).
9. Cruise Control: održava se stalna brzina. Aktivira se kad se konstantna brzina održava u toku nekoliko sekundi.
10. Bluetooth
11. PEDESTRIAN režim - (do 6 km/h)

Taster za uključivanje (B): pritisnite i zadržite ovaj taster da uključite/isključite trotinet.

• Akcelerator - taster za ubrzavanje (A): koristite ga da pokrenete trotinet i da ubrzavate.
• Kočnica (C): povucite i zadržite da zakočite.
• Režim: pritisnite taster (B) 2 puta da odaberete režim.
• Prednje i zadnje svetlo: pritisnite taster (B) jednom da ih uključite. Kada su svetla uključena, pritisnite ponovo taster (B) da ih isključite.

Taster za ubrzavanje se aktivira kada brzina kretanja unapred premaši 3 km/h.

13. Konfigurisanje aplikacije

Informacije o režimu "Zero Start":

Maksimalna težina dozvoljena na trotinetu: 100kg
