NÁVOD K OBSLUZE PROII EVO DUCATI

elektrická koloběžka

Uživatelský manuál

Děkujeme, že jste si vybrali tento produkt. Informace, technickou podporu a pomoc vyhledejte u svého prodejce nebo navštivte webovou stránku www.apriliamicromobility.com

1. Bezpečnostní pokyny
2. Stručný návod k obsluze
3. Obsah
4. Popis produktu
5. Zobrazené informace / Řídící panel
6. Montáž a konfigurace
7. Složení a prénášení
8. Nabíjení baterie a aktivace
9. Seřízení brzd
10. Dojezd
11. Skladování a čištění
12. Obecná varování
13. Konfigurace aplikace
14. Naučte se řídit
15. Baterie (varování)
16. Odpovědnosti
17. Údržba a každodenní péče
18. Produktový list
19. Řešení problémů
20. Tabulka chybových kódů

1. Bezpečnostní pokyny

Před použitím produktu si pečlivě přečtěte následující pokyny. Uschovejte tento návod k použití pro budoucí potřebu nebo nové uživatele.

• Společnost nepřebírá žádnou odpovědnost vyplývající ze zneužití výrobku nebo nedodržení silničních předpisů a pokynů v této příručce.
• Tato elektrická koloběžka není hračka. Používejte ji zodpovědně, s péčí a ohleduplností k ostatním.
• Před použitím tohoto výrobku si ověřte platné místní předpisy týkající se používání tohoto typu výrobku a dodržujte místní předpisy. Řid'te zodpovědně a dávejte pozor na lidi a překážky, abyste předešli nehodám.
• Vždy používejte doporučené oblečení: protiskluzové rukavice, chrániče kolen a loktů a helmu.
• Osoba, která řídi tuto koloběžku, musí být schopna snadno položit obě nohy na podlahu při držení řídítek ve správné výšce.
• Při zastavování nebo parkování se ujistěte, že to děláte na rovném a bezpečném povrchu.
• Maximální povolené zatížení koloběžky je 100kg.
• Koloběžku nesmí používat více než jedna osoba současně.
• Nesprávné použití výrobku nebo nedodržení pokynů v této příručce může způsobit vážné poškození koloběžky.
• Pokud dojde k technickým problémům, obraťte se na technickou asistenční službu u svého prodejce.
• Nepokoušejte se koloběžku rozebírat nebo opravovat, abyste předešli případnému nebezpečí úrazu.
• Nenechávejte baterii v blízkosti ohně nebo jiných zdrojů tepla.
• Nepoužívejte použité, vadné a / nebo neoriginální baterie.
• Nesed'te na koloběžce, ani když řídíte nebo stojíte na místě

• Pokud uživatel, který bude produkt používat, není obeznámen s řízením tohoto typu vozidla, doporučuje se, aby byl před prvním použitím seznámen se základy řízení dospělým, pokud jde o následující aspekty:

• Akcelerace

• Zpomalení

• Brzdění

• Základní pravidla jízdy

2. Stručný návod k obsluze

• Při prvním použití nabijte baterii koloběžky na 100%. Když je koloběžka plně nabitá, kontrolka LED na nabíječce se změní z červené (nabíjení) na zelenou (nabíjení dokončeno).
• Stisknutím spínacího tlačítka na několik sekund nastartujete koloběžku.
• Zkontrolujte indikátor baterie: pokud je baterie téměř vybitá, před použitím ji nabijte.
• Zkontrolujte tlak v pneumatikách (44 PSI), pokud koloběžka neujela alespoň 60% trasy uvedené v kilometrech nebo nedosáhla maximální rychlosti během prvních 3 měsíců používání, je pravděpodobné, že z kol opět unikl vzduch, bude tedy nutné obnovit tlak v pneumatikách podle postupu níže.
• Umístěte koloběžku na rovný povrch.
• Položte ruce na řídítka, jednou nohou šlápněte na nášlapnou desku a druhou se jemně odrazte a zrychlete.

Plynový pedál se aktivuje, jakmile rychlost vpřed překročí 3 km/h.

Z bezpečnostních důvodů je koloběžka nastavena tak, aby se vyhnula nastartování při nulové rychlosti (stání).

• Když se koloběžka začne pohybovat, položte obě nohy na nášlapnou desku a stiskněte plynový pedál.
• Chcete-li koloběžku řídit v požadovaném směru, při otáčení nakloňte tělo ve směru jízdy a pomalu otáčejte řídítky.
• Chcete-li koloběžku zastavit, uvolněte plyn a stiskněte elektronickou nebo pákovou brzdu na levé straně řídítek.
• Chcete-li sesednout, nejprve koloběžku úplně zastavte. Pokus o sesednutí z koloběžky, když je v pohybu, může způsobit zranění.
• Chcete-li změnit režim rychlosti, dvakrát klikněte na spínací tlačítko (tlačítko B v kapitole 5).
• Při jízdě v noci nebo na tmavých místech stiskněte jednou spínací tlačitko, abyste rozsvítili světla, a noste reflexní vestu.

Zatímco se učíte jezdit na elektrické koloběžce, kvůli vlastní bezpečnosti noste helmu a chrániče kolen, abyste se chránili před pády a zraněními.

Jezdec přebírá veškerá rizika, pokud nebude nosit helmu nebo jiné ochranné vybavení.

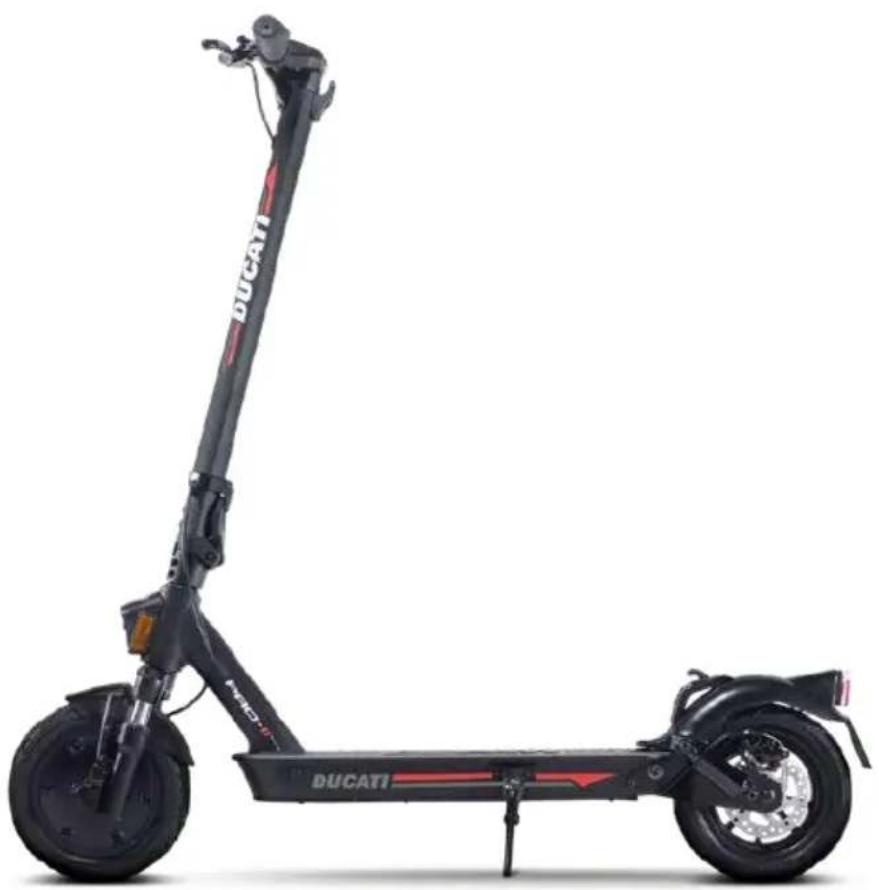

3. Obsah balení

V sestavené koloběžce budou řídítka namontována pomocí příslušných šroubů.

• nabíječka
• nabíjecí kabel
• hák, přední plast, 4 šrouby
• imbusový klíč 4 a 5
• adaptér ventilu

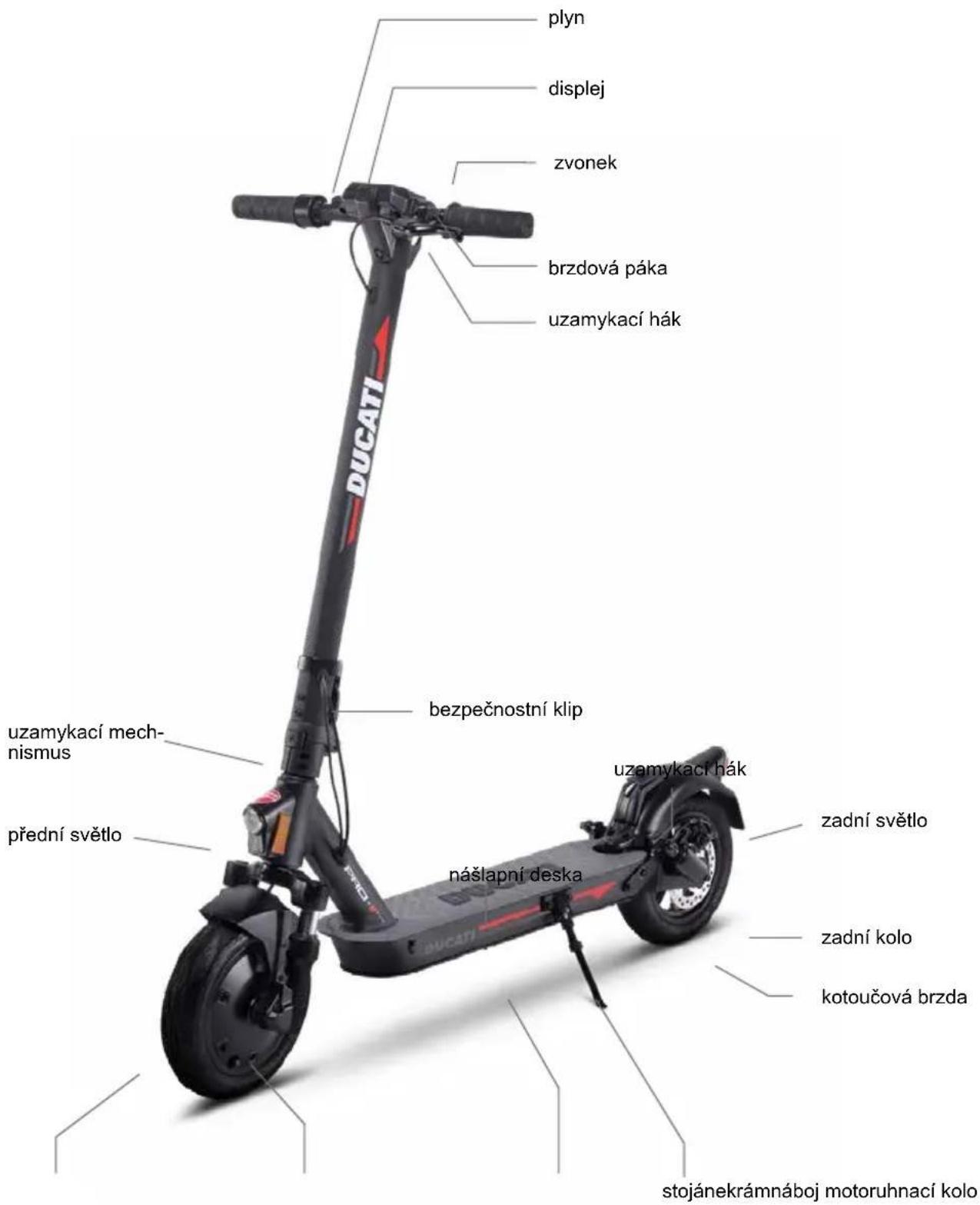

4. Popis produktu

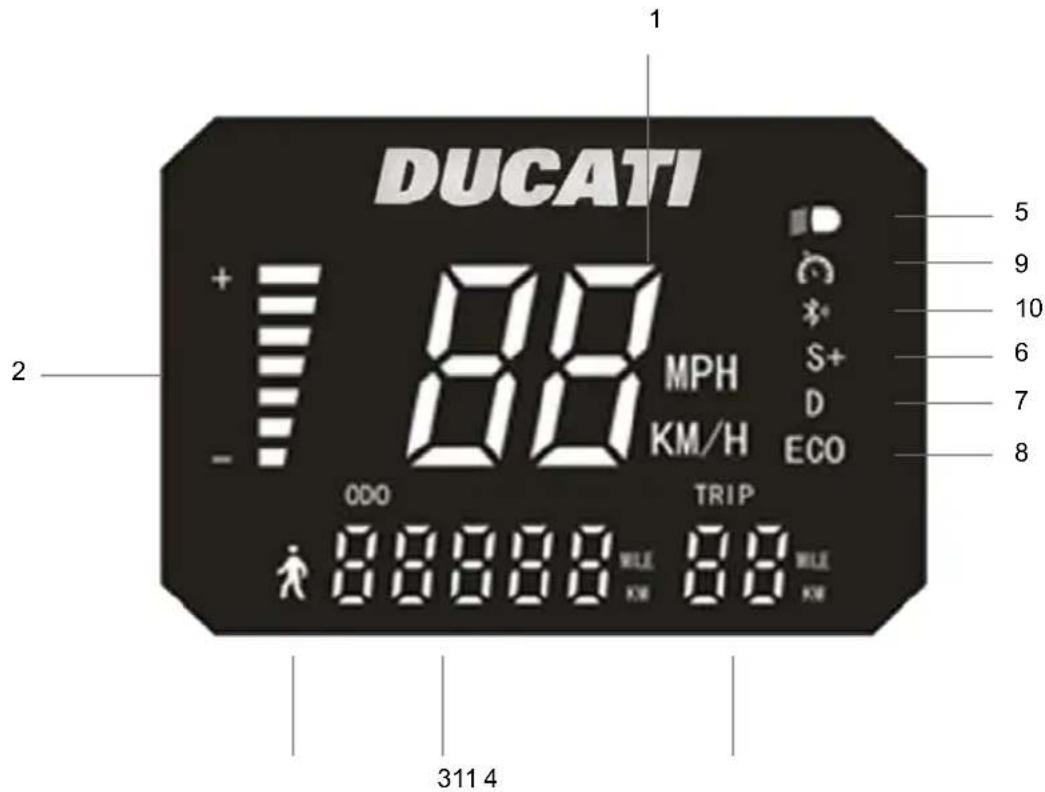

5. Zobrazené informace / Řídící panel

1. Rychloměr: Zobrazuje aktuální rychlost koloběžky.
2. Stav baterie: Úroveň nabití baterie: úroveň nabití baterie je indikována sedmi pruhy.
3. ODO: Celková ujetá vzdálenost.
4. TRIP: Jednorázová ujetá vzdálenost.
5. Přední světlo: Kontrolka předního světla.
6. Režim SPORT - Displej zobrazí S+ (až 25 km/h).
7. Režim COMFORT - Displej zobrazí D (až 20 km/h).
8. Režim ECO - Displej zobrazí ECO (až 15 km/h).
9. Tempomat: Udržování rychlosti. Aktivuje se pro zachování stejné rychlosti na několik sekund.
10. Bluetooth

11. Režim CHODEC (až 6 km/h).

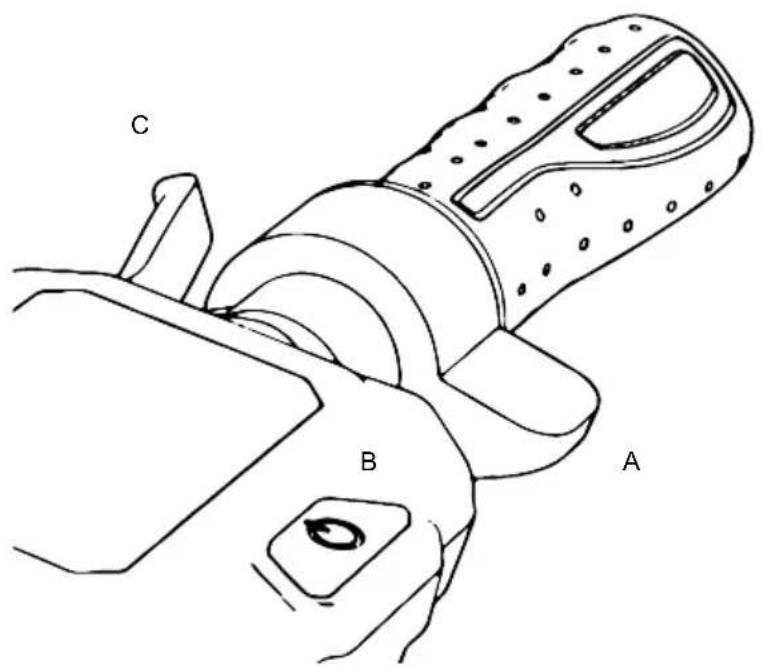

12. Spínací tlačítko (B): Stisknutím a podržením tohoto tlačítka koloběžku zapnete / vypnete.

13. Plyn (A): Použijte jej ke spuštění koloběžky a ke zrychlení.
14. Brzda (C): Stisknutím a podržením zabrzdíte.
15. Režim: Stiskněte dvakrát tlačítko (B) pro výběr režimu.
16. Přední a zadní světlo: Jedním stisknutím tlačítka (B) je zapnete. Když jsou světla zapnuta, dalším stisknutím tlačítka (A) je vypnete.

Plynový pedál se aktivuje, jakmile rychlost vpřed překročí 3 km/h.

6. Montáž a konfigurace

Koloběžka se dodává složená s demontovanými řídítky.

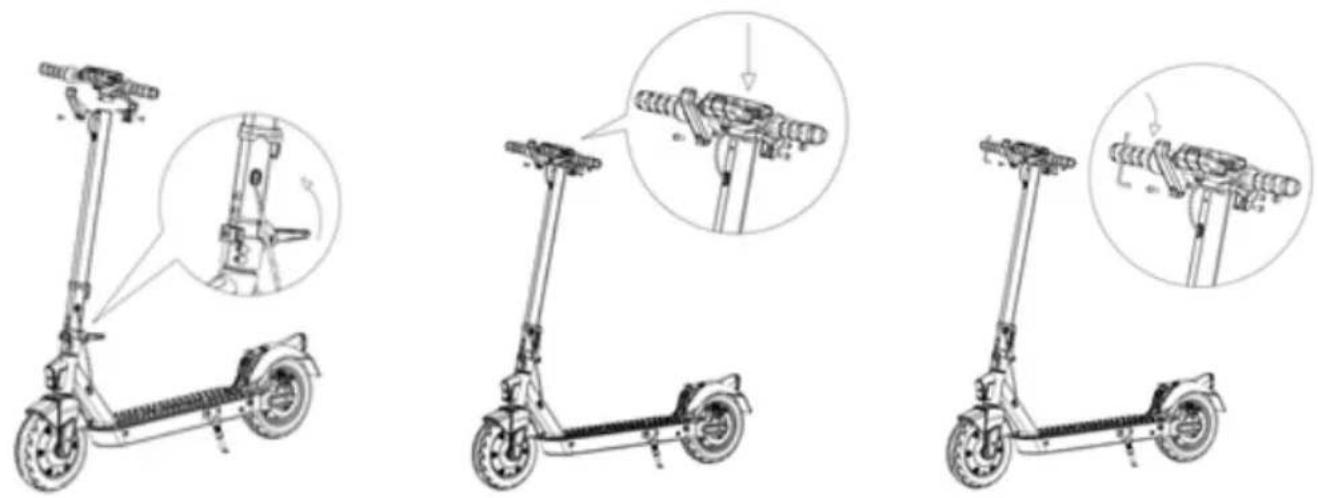

1. Otevřete stojan.
2. Zvedněte řídítka, umístěte páku do zavřené polohy a spustět bezpečnostní kroužek.
3. Nainstalujte řídítka na řídící tyč.
4. Namontujte hák (viz foto), přibližte jej k tyči a dávejte pozor, aby otvory byly viditelné, pak zasuňte šrouby.
5. Zasuňte šroub z vnější strany do otvoru pod ovládacím panelem.
6. Šrouby utáhněte.
7. Přibližte plastovou destičku (viz foto) k druhému otvoru/profilu ovládacího panelu, srovnejte ji, a poté vložte a utáhněte šroub.
8. Nabijte baterii na 100%.
9. Upravte skládací mechanismus**.
10. Seřid'te brzdový systém (kapitola 9).
11. Zkontrolujte tlak v pneumatikách (44 PSI)*.

* Pokud koloběžka po nabití baterie nenajezdila alespoň 60% z uvedeného počtu km nebo nedosáhla maximální rychlosti během prvních 3 měsíců používání, je pravděpodobné, že jsou kola znovu vypuštěná, bude tedy nutné obnovit tlak v pneumatikách, jak je uvedeno (44 PSI)

** Pokud je páka pri zavírání príliš měkká, utáhněte prední šroub imbusovým klíčem jen tolik, aby se zvýšila bezpečnostní prílnavost.

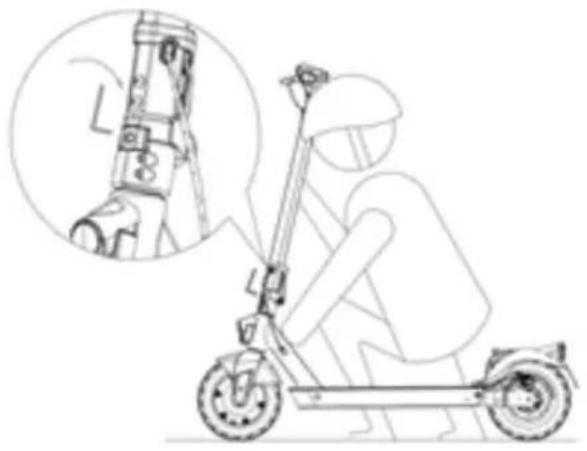

Seřid'te řídící tyč:

Jak je znázorněno na obrázku, pokud se hřídel řídítek při jízdě chvěje, utáhněte šroub pomocí šestihranného klíče

Ujistěte se, že koloběžka byla vypnutá. Uchopte tyč řídítek rukou, poté zatáhněte za páku a srovnejte háček řídítek s hákem umístěným na zadním blatníku.

Sklopenou tyč řídítek držte jednou nebo oběma rukama.

8. Nabíjení baterie a aktivace

Vypněte koloběžku a otevřete stojánek.

Otevřete vodotěsný kryt, a poté připojte nabíječku k nabíjecímu portu.

Po nabití zavřete vodotěsný kryt.

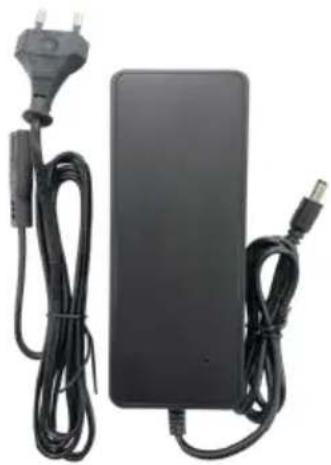

POZNÁMKA

Je však vhodné ji nabíjet po dobu 6 až 8 hodin před prvním použitím.

Doporučuje se také nabíjet po každém použitím a před uskladněním.

Nedovolte, aby se baterie zcela vybila, aby nedošlo k poškození baterie.

Když je koloběžka plně nabitá, kontrolka LED na nabíječce se změní z červené (nabíjení) na zelenou (nabíjení dokončeno).

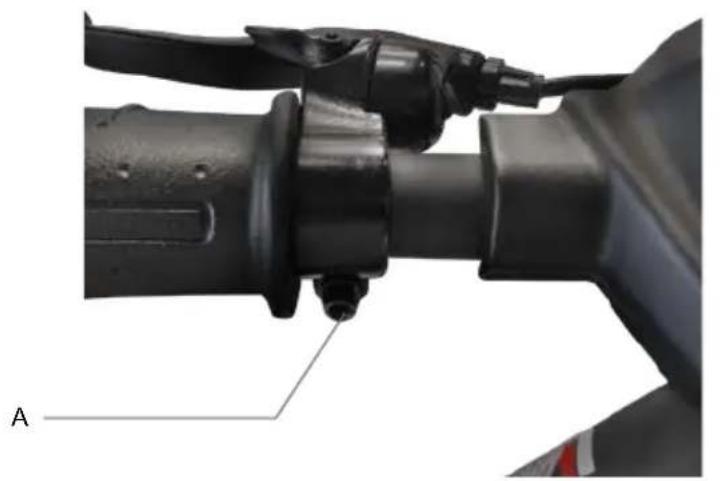

Polohu brzdové páky lze v případě potřeby upravit pomocí bodu A (viz foto).

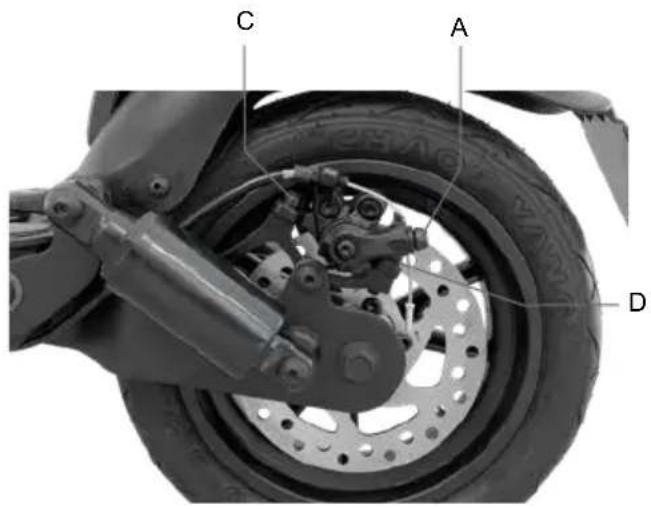

Nastavení brzdového třmenu:

Seřízení brzdového třmenu:

Pokud jsou brzdy příliš utažené nebo příliš volné, použijte šestihranný klíč pro povolení matice (A), a poté seřiďte brzdu (zkrat’te brzdové lanko) směrem nahoru, pokud je příliš napnuté, nebo vytáhněte brzdové lanko dolů, pokud je příliš volné, a poté brzdové lanko znovu utáhněte - matice (A).

Pokud i po provedení prvního kroku je brzdové lanko příliš volné nebo příliš utažené, může to být způsobeno špatným seřízením brzdové destičky (napevno), kterou lze nastavit pomocí kolečka na na opačné straně, a to pomocí šestihranného klíče, pro oddálení/přiblížení podložky (B) (viz obrázek).

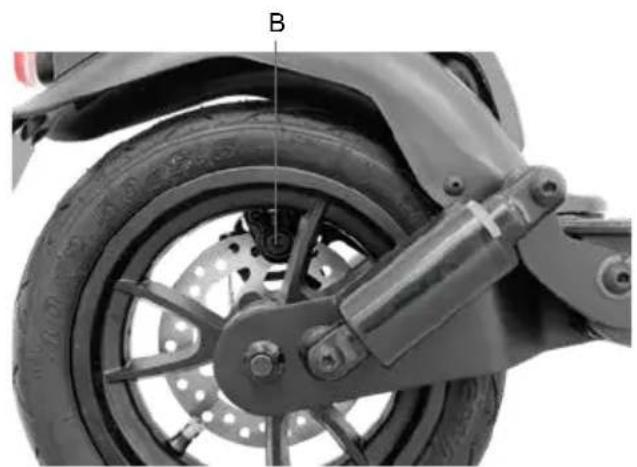

Zkontrolujte správné seřízení brzdového B třmenu a kotouče. Pomocí šroubů C a D v případě potřeby upravte polohu/zarovnání na kotouči.

Maximální dojezd závisí na několika proměnných:

Terén: Dojezd je větší při jízdě na hladkém povrchu než při jízdě na nerovných silnicích a svazích.

Hmotnost uživatele: Čím těžší je uživatel, tím kratší je dojezd. Teplota: Jízda na koloběžce ve velmi chladném nebo horkém prostředí ovlivňuje dojezd.

Rychlost a styl jízdy: Jízda plynulá a při konstantní rychlosti prodlužuje dojezd. Zrychlení a agresivní manévrování snižují dojezd. Nižší rychlost zvyšuje délku dojezdu.

Údržba: Včasné dobití a správná údržba zvyšují dojezd.

11. Dojezd

Maximální dojezd závisí na několika proměnných:

Terén: Dojezd je větší při jízdě na hladkém povrchu než při jízdě na nerovných silnicích a svazích.

Hmotnost uživatele: Čím těžší je uživatel, tím kratší je dojezd. Teplota: Jízda na koloběžce ve velmi chladném nebo horkém prostředí ovlivňuje dojezd.

Rychlost a styl jízdy: Jízda plynulá a při konstantní rychlosti prodlužuje dojezd. Zrychlení a agresivní manévrování snižují dojezd. Nižší rychlost zvyšuje délku dojezdu.

Údržba: Včasné dobití a správná údržba zvyšují dojezd.

12. Obecná varování

• Před každým použitím zkontrolujte brzdy, tlak (44 PSI), stav kol a plynovou páčku. Pokud zaznamenáte neobvyklé zvuky nebo anomálie, koloběžku neužívejte a kontaktujte technickou asistenční službu u svého prodejce.
• Koloběžka by neměla být žádným způsobem upravována, mohlo by to změnit její účinnost nebo poškodit její strukturu a způsobit problémy.
• Před zaparkováním nezapomeňte koloběžku vypnout.
• Nejezděte s koloběžkou za deště, sněhu nebo mlhy.
• Zajistěte, aby elektrické součásti koloběžky nepříšly do styku s vodou nebo jinými kapalinami.
• Vyhněte se jízdě v blízkosti řek nebo jezer.
• Děti by měly být pod dohledem, aby si s koloběžkou nehrály. Je-li koloběžka používána dětmi nebo v jejich blízkosti, je nutný pečlivý dohled.
• Informace, technickou podporu a pomoc vyhledejte u svého prodejce.

Pokyny k chování při řízení

• Během jízdy na koloběžce nepoužívejte telefon ani neposlouchejte hudbu.
• Jezděte pouze v případě, že je dostatek světla pro bezpečnou jízdu. Pokud jezdíte za nepříznivých světelných podmínek, nezapomeňte rozsvítit světla koloběžky a nosit reflexní vestu.
• Při jízdě vždy uchopte řídítka oběma rukama.
• Jezděte vždy oběma nohama na nášlapné desce bezpečným a pohodlným způsobem.
• Nenechte se při jízdě vyrušovat a vždy se dívejte dopředu.
• Vždy jed'te rychlostí, která vám umožní bezpečně zastavit.
• Brzdění začněte dostatečně daleko, abyste se vyhnuli překážkám, zatáčkám a plochám s nerovným povrchem. Před brzděním nezapomeňte uvolnit plyn.
• Nesoutěžte s ostatními řidiči.

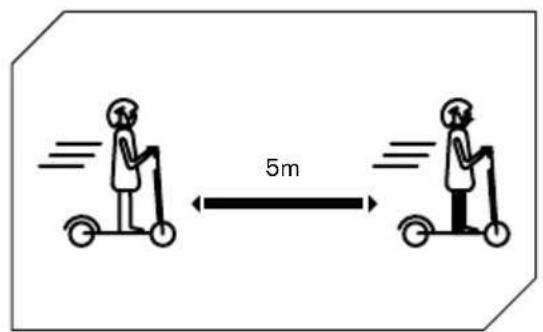

• Měla by být dodržena minimální bezpečná vzdálenost 5 m od ostatních vozidel

13. Konfigurace aplikace

Co můžete dělat s aplikací Ducati Urban e-Mobility?

• Spust'te vlastní diagnostiku
  • Nastavte jízdní režimy
  • Nastavte jednotku rychlosti (km/mph)
  • Nastavte režim spuštění
  • Nastavte funkci tempomatu
• Zobrazte dílčí a celkový počet ujetých kilometrů
• Zobrazte zbývající úroveň nabití baterie
  • Zobrazte cestovní rychlost
  • Zobrazte režimy rychlosti
  • Zobrazte teplotu hnacího kola

Vstoupit do obchodu s aplikacemi a stáhnout a nainstalovat aplikaci Ducati Urban e-Mobility

1. Stáhněte si aplikaci do svého smartphonu;
2. Zapněte elektrickou koloběžku a aktivujte Bluetooth na vašem smartphonu;

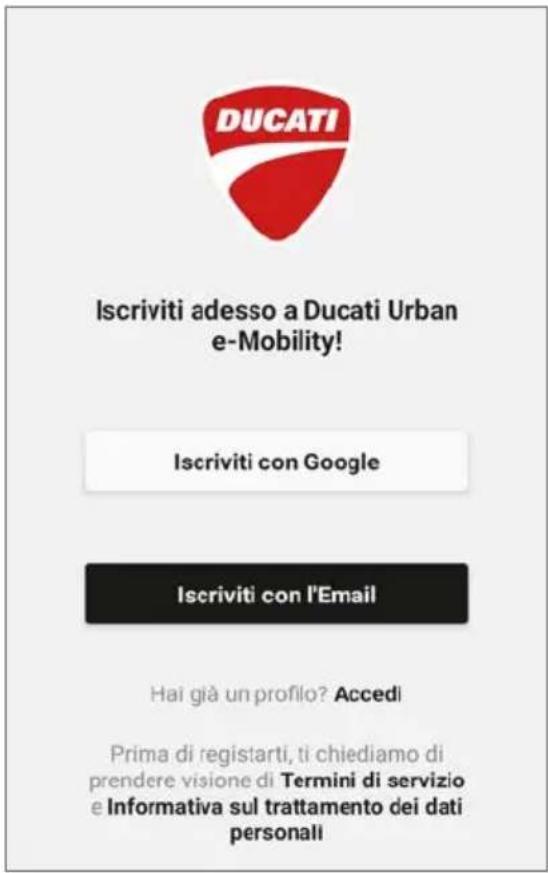

3. Spust'te aplikaci a príhlaste se *, prípojte smartphone k elektrické koloběžce pomocí Bluetooth ve vzdálenosti max. 1-2 metrů;

* Pokud používáte tuto aplikaci poprvé, vyplňte pole „e-mail“ a zaregistrujte se, ověřte ověřovací kód.

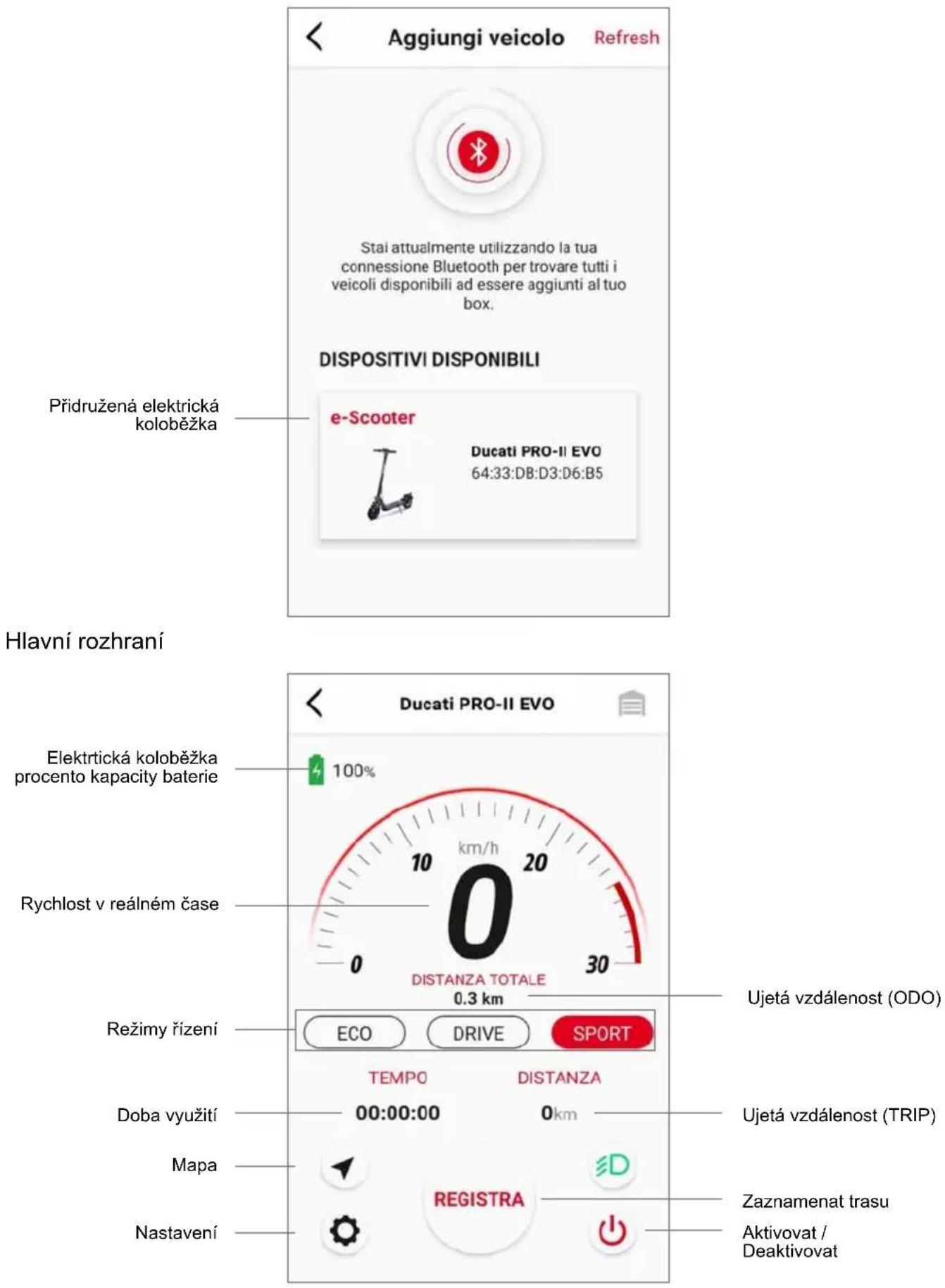

Rozhraní aplikace vypadá takto:

Rozhraní aplikace s přidruženou elektrickou koloběžkou vypadá takto:

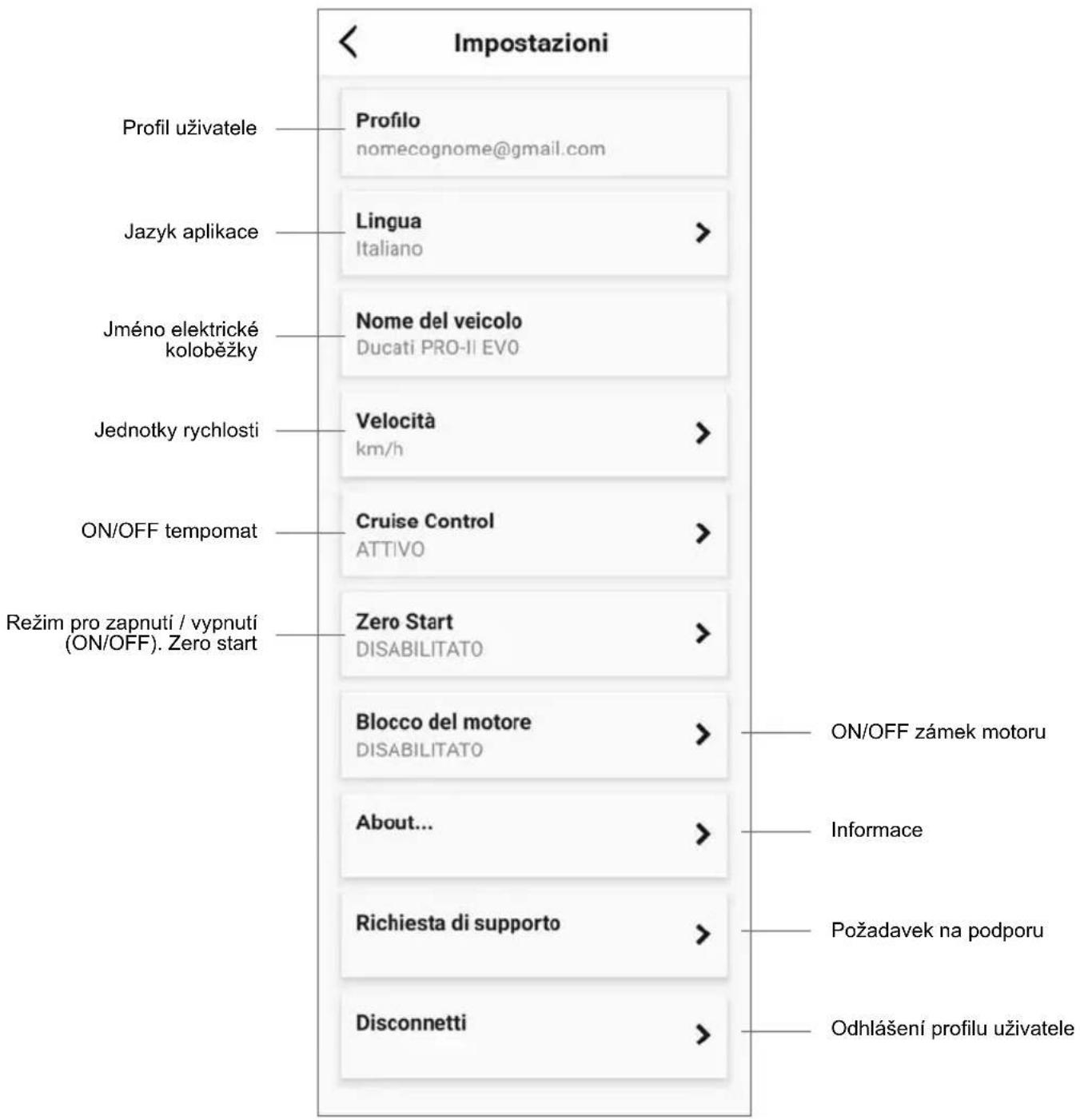

astavení rozhraní pro přidruženou elektrickou koloběžku

Informace o „tempomatu“:

Aktivujte v aplikaci funkci „Tempomat“, udržujte elektrický skútr na konstantní rychlosti (> 8 km / h) a několik sekund podržte páku plynu. Akustický signál bude indikovat, že je aktivní „tempomat“, także nebude nutné držet stlačenou páku plynu. Funkci deaktivujete opětovným stisknutím páčky plynu nebo brzdy

Informace o režimu „Zero Start“:

Režim Zero Start, pokud je aktivován, umožňuje spustit elektrickou koloběžku ovládáním plynu, aniž byste se museli odrazit nohama.

14. Naučte se řídit

Před jízdou na koloběžce dodržujte bezpečnostní pokyny.

Používejte schválené vybavení, jako jsou přilby a chrániče kolen.

Nejezděte na elektrické koloběžce v dešti.

Koloběžku nesmí používat více než jedna osoba současně.

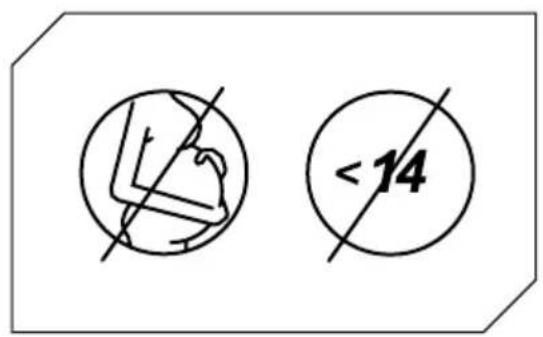

Děti mladší 14 let a těhotné ženy by tuto koloběžku neměly používat.

Minimální povolená hmotnost na elektrické koloběžce: 20 kg

Maximální povolená hmotnost na elektrické koloběžce: 100 kg

Nejezděte na elektrické koloběžce, pokud jste pili alkohol a / nebo užili léky.

Během jízdy na koloběžce nepoužívejte telefon ani neposlouchejte hudbu.

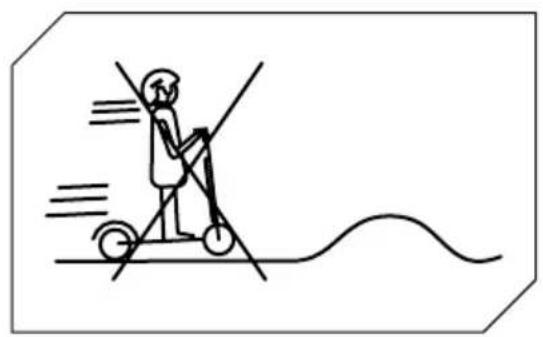

Věnujte pozornost, pokud jedete tam, kde jsou hrboly, písek, kaluže, mráz, sníh nebo schody, nebo na tmavých místech a v noci nebo za mokra.

Nepoužívejte elektrický skútr v nebezpečných oblastech, v přítomnosti hořlavých nebo výbušných látek, kapalin a / nebo nečistot.

Tato elektrická koloběžka není určena pro jízdu na silnicích a dálnicích. Projděte si legislativní vyhlášku platnou ve vaší obci, kde je povoleno jezdit elektrickými koloběžkami.

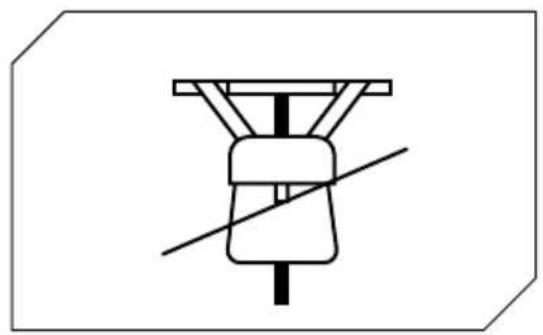

Na řídítka nepokládejte těžké předměty.

Vyhněte se jízdě na elektrické koloběžce po schodech, nahoru

Vždy jezděte oběma rukama na řídítkách.

Nejezděte na elektrickém skútru jen s jednou nohou položenou na nástupní ploše.

Při chůzi vedle koloběžky netlačte na plyn.

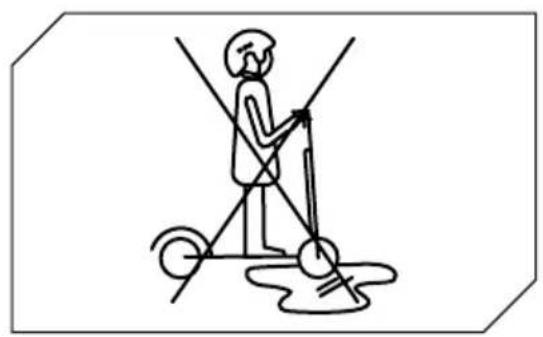

Nejezděte na elektrickém skútru v kalužích ani na mokrém povrchu, za vlhkých podmínek.

Při projíždění pod stropem, dveřmi apod. dávejte pozor na hlavu.

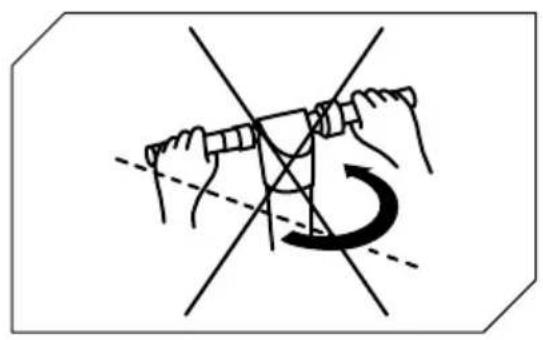

Při jízdě nejvyšší povolenou rychlostí neotáčejte náhle řídítky.

Brzdění začněte dostatečně daleko, abyste se vyhnuli překážkám, zatáčkám a plochám s nerovným povrchem. Před brzděním nezapomeňte uvolnit plyn.

Začněte brzdit dostatečně daleko, abyste se vyhnuli překážkám, zatáčkám a plochám s nerovným povrchem.

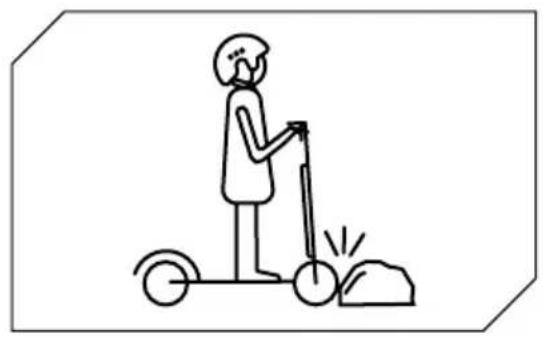

Nenarážejte koly na překážky.

Nedotýkejte se motoru koloběžky ihned po jízdě, mohl by být extrémně horký.

Měla by být dodržena minimální bezpečná vzdálenost 5 m od ostatních vozidel.

15. Baterie (Upozornění)

Ujistěte se, že koloběžka, nabíječka a nabíjecí port jsou suché.

Když je koloběžka plně nabitá, kontrolka LED na nabíječce se změní z červené (nabíjení) na zelenou (nabíjení dokončeno).

Používejte pouze originální nabíječku. Jiné nabíječky mohou zařízení poškodit a představovat další potenciální rizika.

Koloběžka by neměla být nabíjená po delší dobu. Přebíjení snižuje životnost baterie a může způsobit další potenciální rizika.

Koloběžku nabíjejte v suchém prostředí mimo hořlavé materiály (např. materiály, které by mohly explodovat a hořet), nejlépe při vnitřní teplotě 15-25°C, nikdy však pod 0°C nebo nad + 45°C.

Nenabíjejte koloběžku na přímém slunečním světle nebo v blízkosti ohně.

Nenabíjejte koloběžku ihned po použití. Před nabíjením nechejte koloběžku jednu hodinu vychladnout.

Během nabíjení nikdy nenechávejte elektrickou koloběžku bez dozoru. Riziko tepla! Nikdy nepřipojujte nabíjecí zásuvku ke kovovým předmětům.

Přečtěte si výše uvedené části o nabíjení a skladování, abyste se ujistili, že baterii udržujete a zacházíte s ní správně. Elektrickou koloběžku chraňte před otevřeným ohněm nebo jinými zdroji tepla, aby nedošlo k přehřátí baterie. Nevystavujte elektrickou koloběžku mrazu. Nadměrné teplo a chlad mohou baterii vybít.

Nejlepší je baterii dobít, dokud ještě zbývá nějaká energie. To prodlužuje životnost baterie. Pokud je nabití baterie příliš nízké, nelze normálně řídit. To může vést k tomu, že jezdec ztratí kontrolu nebo spadne.

Zajistěte, aby byla baterie nabíjena v pravidelných intervalech, i když nepoužíváte elektrickou koloběžku po delší dobu. Tím se zabráni poškození baterie způsobené nízkým napětím po delší dobu.

Bezpečnostní opatření týkající se baterie:

Baterie je složena z lithium-ionotových článků a chemických prvků, které jsou nebezpečné pro zdraví a životní prostředí. Koloběžku nepoužívejte, pokud z ní vychází zápach, vytéká látka nebo vyzařuje nadměrné teplo. Nevyhazujte koloběžku ani baterii do domovního odpadu. Koncový uživatel je odpovědný za likvidaci elektrických a elektronických zařízení a baterií v souladu se všemi platnými předpisy.

Čemu se vyhnout:

Otevření nebo rozebrání baterie, nárazům, házení nebo propíchnutí baterie nebo přilepení předmětů na baterii. Dotýkání se látek vytékajících z baterie, protože obsahují nebezpečné látky. Umožnění dětem nebo domácím zvířatům dotknout se baterie.

Nadměrnému nabíjení, nadměrné vybíjení nebo zkratování baterie. Ponoření nebo vystavení baterie vodě nebo jiné tekutině. Vystavení baterie nadměrnému teplu nebo chladu.

Vystavení baterie prostředí obsahujícímu výbušné plyny nebo plameny.

Ponechání baterie na dešti nebo na přímém slunci nebo v horkém autě na přímém slunci. Opakované montáži a úpravě baterie.

Přenášení nebo skladování baterie společně s kovovými předměty. Řízení elektrické koloběžky během nabíjení.

Během nabíjení nikdy nenechávejte elektrickou koloběžku bez dozoru.

Používání jiné nabíječky než originální.

16. Odpovědnost

Jezdec je povinen používat elektrický skútr s maximální pečlivostí a v plném souladu s platnými právními předpisy týkajícími se používání, provozu a jízdy na elektrické koloběžce.

Jezdec je také povinen udržovat elektrickou koloběžku čistou a v dokonalém stavu účinnosti a údržby, pečlivě provádět bezpečnostní kontroly na svou odpovědnost, jak je popsáno v části varování a doporučení, a udržovat všechny dokumentace týkající se údržby elektrické koloběžky.

Jezdec musí pečlivě vyhodnotit povětrnostní podmínky, které by mohly vést k nebezpečnému používání elektrické koloběžky.

Za tímto účelem doporučujeme snížit rychlost a udržovat přiměřenou brzdnou vzdálenost, pokud se dostanete do nepříznivých povětrnostních podmínek a / nebo v silném provozu.

Na elektrické koloběžce mohou jezdit pouze jezdci starší 14 let*.

Děti mladší 18 let jsou povinny mít vhodnou ochrannou přilbu. U dětí mladších 18 let se doporučuje používat elektrickou koloběžku pod dohledem dospělých.

V případě poruchy produktu z důvodů, které nelze přičíst nesprávnému chování jezdce, kontaktujte centrum podpory na webové stránce www.ducatiurbanemobility.it

* V Itálii se záležitost v současné době řídí zákonem L 27/12/2019 N.160

„Společnost MT Distribution neodpovídá za způsobené škody a v žádném případě nenese odpovědnost za škody způsobené na majetku nebo osobám v případech, kdy:

- výrobek je používán nesprávně nebo v rozporu s návodem k použití;

- výrobek je po zakoupení zcela nebo zčásti pozměněn nebo upraven."

17. Denní údržba a péče

Čištění a skladování

• Pokud jsou na konstrukci koloběžky skvrny, otřete je vlhkým hadříkem. Pokud skvrny přetrvávají, naneste na ně zubní pastu, čistěte kartáčkem na zuby, a poté otřete vlhkým hadříkem. Pokud jsou na plastových součástech škrábance, odstraňte je pomocí brusného papíru nebo jiného brusného materiálu. Poznámky: Koloběžku nečistěte alkoholem, benzínem, petrolejem ani jinými agresivními a těkavými chemickými rozpouštědly, aby nedošlo k vážnému poškození.Neumývejte koloběžku vysokotlakými vodními tryskami. Při čištění se ujistěte, že je koloběžka vypnutá, je odpojený nabíjecí kabel a uzavřená gumová krytka, protože únik vody může způsobit úraz elektrickým proudem nebo jiné vážné problémy. Pokud koloběžku nepoužíváte, uskladněte ji na chladném a suchém místě. Neskladujte ji venku po delší dobu. Nadměrné sluneční světlo, přehřátí a nadměrný chlad zrychlují stárnutí pneumatik a snižují životnost koloběžky i baterie.
• Zkontrolujte brzdy a jejich správné seřízení.

• Zkontrolujte utažení šroubů

• Nepoužívejte baterie jiných modelů nebo značek, protože by mohly představovat bezpečnostní riziko.

• Produkt nerozebírejte, nepoškozujte ani nepropichujte. Nedotýkejte se kontaktů baterie. Vnější plášť nerozebírejte ani neprorážejte. Vyvarujte se kontaktu výrobku s vodou a ohněm a nevystavujte jej teplotám nad 50°C (včetně zdrojů tepla, jako jsou kamna, ohřívače atd.). Zabraňte kontaktu mezi kovovými předměty a svorkami baterií, aby se zabránilo zkratům, fyzickému zranění nebo smrti.
• Voda prosakující do baterie může způsobit poškození vnitřních obvodů a riziko požáru nebo výbuchu. Pokud máte pochybnosti o tom, že by se do baterie mohla dostat voda, okamžitě ji přestaňte používat a doneste ji ke kontrole do servisu vašeho prodejce.
• Používejte pouze originální nabíječku, abyste předešli možnému poškození nebo požáru.
• Nesprávná likvidace použitých baterií může vážně znečišťovat životní prostředí. Při likvidaci baterie dodržujte místní předpisy. Chraňte životní prostředí dodržováním předpisů o likvidaci baterií.
• Po každém použití baterii úplně nabijte, abyste prodloužili její životnost. Neskladujte baterii v prostředí s teplotou vyšší než 50°C nebo nižší než 20°C. (například nenechávejte koloběžku nebo baterii v autě na přímém slunečním světle po delší dobu). Nevhazujte baterii do ohně, mohlo by dojít k výbuchu i požáru. Pokud koloběžku neplánujete používat více než 30 dnů, nabijte baterii na 50-60 % a uložte ji na suchém a chladném místě. Nezapomeňte ji každých 60 dní dobít, aby byla chráněna před poškozením a ztrátou záruky. Baterii vždy nabijte dřív, než se úplně vybije, aby se prodloužila její životnost.

Poznámka:

Poškození způsobené dlouhodobým nenabíjením baterie je nevratné a nevztahuje se na ni záruka. Jakmile dojde k poškození, nelze baterii dobít (baterie nesmí být demontována nekvalifikovaným personálem, protože může vést k úrazu elektrickým proudem, zkratu nebo dokonce závažným bezpečnostním událostem).

18. Produktový list

Rám	slitina hořčíku
Suspenze přední a zadní
Rychlost	L1: <= 6km/h | L2:<= 15km/h | L3: <= 20km/h | L4: <= 25km/h (velocità rychlost)
Maximální sklon	18% (může se lišit v závislosti od hmotnosti jezdce, stavu vozovky a teplotě)
Brzdy	elektronické přední a zadní kotoučové brzdy
Motor	350W
Pneumatiky	10 "bezdušové přední a zadní pneumatiky
Nízkonapěťová ochrana	30.5V - 32V
Proudový limit	18A
Typ motoru	bezkartáčový
Maximální zatížení	100kg
Řidič	od 14 let s použitím přilby a chráničů. Zkontrolujte aktuální legislativu ve vaší zemi
Provozní teplota	0°C / 45°C
Úroveň ochrany	IPX4
Doba nabíjení	přibližně 5-6 hodin
Dojezd	až 25km (může se lišit v závislosti na hmotnosti jezdce, stavu vozovky a teplotě)

Elektrický systém

Motor	350W bezkartáčový
Brzda	přední elektrická brzda
Displej	3.5" LED displej
Baterie	36V 7.8Ah 280Wh
Světla	přední a zadní LED
Nabíječka	standardní nabíječka baterií EU, 42V 1,5A
Bluetooth funkce s aplikací

Technické specifikace

Čistá hmotnost	15.5kg
Hrubá hmotnost	17.5kg
Rozměr produktu v rozloženém stavu	1160 x 480 x 1150mm
Rozměr produktu ve složeném stavu	1160 x 480 x 490mm
Rozměr balení	1160 x 480 x 490mm

19. Řešení problémů

Zkoušky, které mají být provedeny:

• Po pádu zkontrolujte funkčnost páky plynu. Za tímto účelem zrychlete a několikrát zpomalte.
• Čas od času zkontrolujte, zda brzdy správně fungují. Za tímto účelem pohybujte s koloběžkou. Ručně ji zatlačte a najednou zabrzděte, abyste se ujistili, že reaguje správně na povely.
• Zkontrolujte, zda jsou všechny součásti koloběžky na svém místě a řádně upevněny.
• Zkontrolujte opotřebení a tlak v pneumatikách.
• Zkontrolujte opotřebení brzd a lan.

CHYBA	Příčina	Řešení
Motor neběží	Baterie není připojenaBaterie je vybitáElektrický problém	Zkontrolujte konektoryNabijte baterii na 100%Požádejte o technickou pomoc svého prodejce
Zadní kolo se neotáčí	Problém s brzdou	Seřídte brzdy
Motor se zastaví, když je koloběžka v pohybu	Přehřátí motoru	Uvolněte plyn a počkejte, až motor vychladne
Po nabití se koloběžka sama vypne	Baterie je poškozená	Požádejte o technickou pomoc svého prodejce
Koloběžka se během jízdy náhle zastaví	Poškozené napájecí kabely a ovládací prvky	Požádejte o technickou pomoc svého prodejce
Baterie se nenabíjíKoloběžka se za jízdy náhle zastaví	Problémy s připojenímBaterie je vybitáPoškozená baterieProblémy s nabíječkou baterií	Požádejte o technickou pomoc svého prodejceNabijte baterii na 100%Požádejte o technickou pomoc svého prodejceVyměňte nabíječku baterií

20. Chybové kódy

Chybový kódy	Zobrazení
E01	Nadproudová ochrana
E02	Nízkonapěťová ochrana
E03	Přepěťová ochrana
E04	Ochrana uzamčeného rotoru
E05	Porucha můstku MOSFET nahoru
E06	Porucha můstku MOSFET dolů
E07	Hálova porucha
E08	Ochrana proti přehřátí
E09	Porucha škrticí klapky
E11	Porucha spínače světlometů
E12	Porucha komunikace
E13	Porucha startovacího spínače

Zpracování elektrického nebo elektronického zařízení na konci jeho životnosti (platí ve všech zemích Evropské unie a v jiných evropských systémech se systémem odděleného sběru).

Tento symbol na výrobku nebo jeho obalu znamená, že výrobek by neměl být považován za běžný domácí odpad, ale místo toho by měl být odevzdán na sběrném místě schváleném pro recyklaci elektrických a elektronických zařízení (WEEE).

Zajištěním správné likvidace tohoto produktu pomůžete zabránit možným negativním dopadům na životní prostředí a zdraví, které by jinak mohly být způsobeny jeho nesprávnou likvidací. Recyklace materiálů pomáhá chránit přírodní zdroje.

Podrobnější informace o recyklaci tohoto výrobku získáte u místní služby pro likvidaci odpadu nebo v prodejně, kde jste jej zakoupili.

V každém případě je nutné výrobek zlikvidovat v souladu s předpisy platnými v zemi nákupu.

Spotřebitelé nesmí likvidovat OEEZ jako komunální odpad, ale musí tento typ odpadu likvidovat odděleně, dvěma možnými způsoby:

1) V obecních sběrných střediscích (nazývaných také sběrné dvory, ekologické ostrůvky s tříděným odpadem), přímo nebo prostřednictvím svozových služeb komunálních firem, pokud jsou k dispozici.
2) Na prodejních místech prodávajících nová elektrická a elektronická zařízení.

Zde lze ponechat bezplatně velmi malá zařízení (s nejdelší stranou menší než 25 cm), zatímco větší lze ponechat na bázi pravidla 1 za 1, tj. při zakoupení nového se stejnou funkcí zde můžete starý produkt ponechat k likvidaci

Pokud zlikvidujete elektrické nebo elektronické zařízení nezákonným způsobem, mohou být uplatněny pokuty stanovené platnými právními předpisy o ochraně životního prostředí.

Pokud zařízení obsahuje baterie nebo akumulátory, musí být tyto odstraněny a musí být odděleny od zvláštního sběru.

Zpracování použitých baterií (použitelné ve všech zemích Evropské unie a v jiných evropských systémech se systémy odděleného sběru).

Tento symbol na produktu nebo na obalu označuje, že baterie by neměla být považována za běžný domácí odpad. U některých typů baterií je tento symbol použít v kombinaci s chemickým symbolem.

Pokud baterie obsahuje hodnotu více než 0, přidávají se chemické symboly pro rtuť (Hg) nebo olovo (Pb).

Zajištěním správné likvidace baterií pomůžete zabránit možným negativním dopadům na životní prostředí a zdraví, které by jinak mohly být způsobeny jeho nesprávnou likvidací. Zajištěním správné likvidace baterií pomůžete zabránit možným negativním dopadům na životní prostředí. Pokud produkty z důvodu bezpečnosti, výkonu nebo ochrany dat vyžadují pevné připojení k interní baterii / článku, musí ji vyměnit pouze kvalifikovaný servisní pracovník.

Na konci své životnosti odevzdejte výrobek na sběrném místě vhodném pro likvidaci elektrických a elektronických zařízení: zajistíte tak správnou likvidaci baterie uvnitř.

Podrobnější informace o likvidaci vybitého akumulátoru nebo výrobku získáte u místní služby pro likvidaci odpadu nebo v prodejně, kde jste jej zakoupili.

V každém případě je nutné výrobek zlikvidovat v souladu s předpisy platnými v zemi nákupu.

VAROVÁNÍ

Před použitím produktu si přečtěte celou příručku a pokyny níže.

Jméno výrobku: PRO-II EVO

Typ produktu: Elektrická koloběžka

Rok výroby: 2021

Poznámka:

• K dobití této elektrické koloběžky používejte POUZE dodanou nabíječku označenou XVE063-4200150 s napěťovým výstupem: 42V–1,5A.
• Použití jiného typu nabíječky může koloběžku poškodit nebo představovat další potenciální rizika.
• Nikdy nenechávejte koloběžku nabíjet bez dozoru.
• Doba nabíjení koloběžky nesmí překročit čtyři hodiny. Přestaňte nabíjet po čtyřech hodinách.
• Koloběžka by měl být nabíjená pouze při teplotách mezi 0°C a 45°C.
• Při nabíjení při nižších nebo vyšších teplotách existuje riziko, že baterie nabídne snížený výkon, což může mít za následek poškození koloběžky a zranění osob.
• Koloběžka by měla být používána pouze při teplotách mezi -10°C a 45°C.
• Při používání při nižších nebo vyšších teplotách existuje riziko, že baterie nabídne snížený výkon, což může mít za následek poškození koloběžky a zranění osob.
• Koloběžku skladujte při teplotách od 0°C do 35°C (optimální teplota skladování je 25°C).
• Dobijte a uložte koloběžku na suchém a otevřeném místě, mimo hořlaviny (tj. žádné hořlavé prvky).
• Nenabíjejte koloběžku na slunci nebo v blízkosti otevřeného ohně.
• Nenabíjejte koloběžku ihned po použití. Před nabíjením nechejte koloběžku hodinu vychladnout.
• Pokud koloběžku nepoužíváte po určitou dobu, například jste na dovolené, a svěříte ji třetí straně, nechte ji v částečně nabitém stavu (nabití 20–50%).
• Koloběžka je často dodávána částečně nabitá. Ponechte ji v tomto stavu, dokud ji nebudete připraveni používat.

CE

Prohlášení o shodě

M.T. Distribution S.r.l.

Toto prohlášení o shodě je vydáno na výhradní odpovědnost výrobce.

Značka produktu:	Ducati
Model výrobku:	PRO-II EVO
Typ produktu:	Elektická koloběžka

Je v souladu s požadavky směrnic Rady o sbližování právních předpisů členských států týkajících se:

2006/42 / ES; Směrnice o strojních zařízeních

RED 2014/53/EU Směrnice o rádiových zařízeních

2014/30/EU Směrnice o elektromagnetické kompatibilitě

2014/35 Směrnice o nízkém napětí

Platná harmonizovaná norma (normy):

EN 14619:2019

EN 60335-1:2012+AC:2014+A11:2014+A13:2017+A1:2019+A2:2019

ETSI EN 301 489-1 V2.2.3:2019-11

ETSI EN 301 489-17 V3.2.4:2020-09

Název továrny: Taizhou Siweiluo Vehicle co., Limited

Technická dokumentace je k dispozici v ústředí EU

Místo prohlášení: Bologna, Itálie

Jméno a příjmění: Alessandro Summa

Pozice: CEO

MT DISTRIBUTION S.R.L

Toto prohlášení o shodě se vztahuje pouze na elektrické koloběžky prodávané v zemích, které se řídí směrnicemi o označení CE.

Alessandro Summa

M.T. DISTRIBUTION SRL

Via Bargelino. 10 BIC / 40012 CALDERARA S RENO (BO)

Ficera Fise 01119840377

NOMBLE COGNOME, QUALIFICA E

TIMBRO AZIENDALE

1. Bezpečnostné pokyny
2. Stručný návod na obsluhu
3. Obsah
4. Opis produktu
5. Zobrazené informácie / Riadiaci panel
6. Montáž a konfigurácia
7. Zložte a noste
8. Nabíjanie batérie a aktivácia
9. Nastavte brzdu
10. Dojazd
11. Skladovanie a čistenie
12. Všeobecná varovanie
13. Konfigurácia aplikácie
14. Naučte sa riadit'
15. Batérie (varovanie)
16. Zodpovednosti
17. Údržba a každodenná starostlivost'
18. Produktový list
19. Riešenie problémov
20. Tabul'ka chybových kódov

1. Bezpečnostné pokyny

2. Stručný návod na obsluhu

• nabíjačka
• nabíjací kábel
• hák, predný plast, 4 skrutky
• imbusový klúč 4 a 5
• adaptér ventilu

4. Opis produktu

- Spínacie tlačidlo (B): Stlačením a podržaním tohto tlačidla kolobežku zapnete / vypnete.

- Brzda (C): Stlačením a podržaním zabrzdíte.

- Režim: Stlačte dvakrát tlačidlo (B) pre výber režimu.

1. Otvorte stojan
   2 Zdvihnite riadidlá, umiestnite páku do zatvorenej polohy a spustite bezpečnostný krúžok.
   3 Nainštalujte riadidlá na riadiacu tyč.
2. Namontujte hák (vid' foto), priblížte ho k tyči a dávajte pozor, aby otvory boli viditel'né, potom zasuňte skrutky.
3. Zasuňte skrutku z vonkajšej strany do otvoru pod ovládacím panelom.
4. Skrutky utiahnite.
5. Nasad'te plastovú dosku (vid' foto) na druhý otvor/profil ovládacieho panela, zarovnajte ju a potom vložte a utiahnite skrutku.
6. Nabite batériu na 100%.
7. Upravte skladací mechanizmus**
8. Nastavte brzdový systém (kapitola 9)
9. Skontrolujte tlak v pneumatikách (44 PSI)*.

8. Nabíjanie batérie a aktivácia

Nedovol'te, aby sa batéria úplne vybila, aby stezabránili poškodeniu batérie.

Ked' je kolobežka úplne nabitá, kontrolka LED na nabíjačke sa zmení z červenej (nabíjanie) na zelenú (nabíjanie ukončené).

12. Všeobecná varovanie

Informácie o režime „Zero Start“:

Režim Zero Štart, pokial' je aktivovaný, umožňuje spustit' elektrickú kolobežku ovládaním plynu, bez toho aby ste sa museli odrazit' nohami.

14. Naučte sa riadit'

Pred jazdou na kolobežke dodržujte bezpečnostné pokyny.

Brzdit' začnite dostatočne d'aleko, aby ste sa vyhli prekážkam, odbočkám a plochám s nerovným povrchom. Pred brzdením nezabudnite uvoľnit' plyn.

Brzdit' začnite dostatočne d'aleko, aby ste sa vyhli prekážkam, zátačkám a plochám s nerovným povrchom.

Nenarážejte kolesami na překážky.

Ked' je kolobežka úplne nabitá, kontrolka LED na nabíjačke sa zmení z červenej (nabíjanie) na zelenú (nabíjanie ukončené).

Nenabíjajte kolobežku ihneď po použití. Pred nabíjaním nechajte kolobežku hodinu vychladnút'.

Počas nabíjania nikdy nenechávajte elektrickú kolobežku bez dozoru. Riziko tepla! Nikdy nepripájajte nabíjacie zásuvku ku kovovým predmetom.

17. Denná údržba a starostlivost'

Na konci životnosti odovzdajte tento výrobok na zbernom mieste vhodnom pre likvidáciu elektrických a elektronických zariadení: zaistíte tak správnu likvidáciu batérie vo vnútri.

Typ produktu: Elektrická kolobežka

Rok výroby: 2021

Poznámka:

Značka produktu:	Ducati
Model výrobku:	PRO-II EVO
Typ produktu:	Elektrická kolobežka

Z bezpečnostních důvodů je koloběžka nastavena tak, aby se vyhnula nastartování při nulové rychlosti (stání).
