MODE D'EMPLOI PROII EVO DUCATI
Trottinette électrique
Manuel de l'utilisateur
Merci d'avoir choisi ce produit.
Pour plus d'informations, un support et une assistance technique, contactez votre revendeur
ou visiter le site web www.ducatiurbanemobility.com
- Consignes de sécurité
- Guide de démarrage rapide
- Contenu
- Aperçu du produit
- Informations de contrôle / Panneau de contrôle
- Assemblage et mise en place
- Plier et transporter
- Charge et activation de la batterie
- Réglage des freins
- Plage
- Rangement et nettoyage
- Avertissements généraux
- Configuration de l'application
- Apprendre à conduire
- Batterie (Avertissements)
- Responsabilités
- Entretien et soins quotidiens
- Fiche technique
- Dépannage
- Tableau des codes d'erreur
1. Consignes de sécurité
Veuillez lire attentivement les instructions suivantes avant d'utiliser le produit. Conservez ce manuel pour le consulter ultérieurement ou pour de nouveaux utilisateurs.
- La société n'assumera aucune responsabilité découlant d'une mauvaise utilisation du produit ou du non-respect des réglementations routières et des instructions de ce manuel.
- Cette trottinette électrique n'est pas un jouet. Utilisez-la de manière responsable, avec soin et respect des autres.
- Vérifiez la réglementation locale en vigueur concernant l'utilisation de ce type de produit avant de l'utiliser et veillez à la respecter. Conduisez de manière responsable et faites attention aux personnes et aux obstacles pour éviter les accidents.
- Utilisez toujours les vêtements recommandés : gants antidérapants, genouillères et protège-coudes et portez un casque.
- La personne qui conduit cette trottinette doit pouvoir poser facilement les deux pieds sur le sol en tenant le guidon à la bonne hauteur.
- Lorsque vous arrêtez ou garez votre véhicule, assurez-vous de le faire sur une surface lisse et sûre.
- La capacité de charge maximale du produit est de 100 kg.
- Ce produit ne peut pas être utilisé par plus d'une personne à la fois.
- Une mauvaise utilisation du produit ou le non-respect des instructions de ce manuel peut entraîner de graves dommages.
- En cas de problèmes techniques, contactez le service d'assistance technique de votre revendeur.
- N'essayez pas de démonter ou de réparer le produit vous-même.
- Ne laissez pas la batterie près d'un feu ou de sources de chaleur.
- Évitez d'utiliser des piles usagées, défectueuses et/ou non originales.
- Ne vous asseyez pas sur le produit pendant la conduite ou à l'arrêt.
- Dans le cas où l'utilisateur qui va utiliser le produit n'est pas familiarisé avec la conduite de ce type de véhicule, il est recommandé qu'il soit initié aux bases de la conduite par un adulte avant de l'utiliser pour la première fois en ce qui concerne les aspects suivants :
- Accélération
- Ralentissement
- Freinage
- Règles de conduite basiques
2. Guide de démarrage rapide
- Lorsque vous l'utilisez pour la première fois, chargez la trottinette à 100 %. Lorsque la trottinette est complètement chargée, le voyant LED du chargeur passe du rouge (charge) au vert (charge terminée).
- Appuyez sur le bouton d'alimentation pendant quelques secondes pour la démarrer.
- Vérifiez l'indicateur de batterie, si la batterie est faible, rechargez-la avant utilisation, la trottinette électrique est un appareil qui nécessite une charge périodique pour fonctionner.
- Vérifiez la pression des pneus (44PSI). Si la trottinette n'a pas parcouru au moins 60 % des km indiqués ou atteint la vitesse maximale au cours des 3 premiers mois d'utilisation, il est probable que les roues se soient à nouveau dégonflées. Il faudra donc rétablir la pression comme indiqué.
- Placez la trottinette sur une surface plane.
- Posez vos mains sur le guidon. Montez sur le repose-pieds avec un pied et utilisez l'autre pour vous donner une légère poussée et accélérez.
Remarque
L'accélérateur est activé dès que la vitesse d'avancement dépasse 3 km/h.
Pour des raisons de sécurité, la trottinette est initialement configurée pour éviter un départ arrêté.
- Lorsque la trottinette commence à se déplacer, placez les deux pieds sur le repose-pieds et appuyez sur l'accélérateur.
- Pour conduire la trottinette, inclinez votre corps dans le sens de la marche lorsque vous tournez et pivotez lentement le guidon.
- Pour arrêter la trottinette, relâchez l'accélérateur et appuyez sur le frein électronique ou à levier sur le côté gauche du guidon.
- Pour descendre, arrêtez d'abord complètement la trottinette. Essayer de descendre de la trottinette alors qu'elle est en mouvement peut causer des blessures.
- Lorsque vous souhaitez changer de mode vitesse, double-cliquez sur le bouton marche/arrêt (bouton B au chapitre 5).
- Lorsque vous conduisez la nuit ou dans des endroits sombres, double-cliquez sur le bouton pour allumer les lumières, et portez un gilet réfléchissant.
Pour votre propre sécurité, portez un casque et des genouillères pour vous protéger des chutes et des blessures lors de l'apprentissage de la trottinette électrique.
Le conducteur assume tous les risques s'il ne porte pas de casque ou autre équipement de protection.

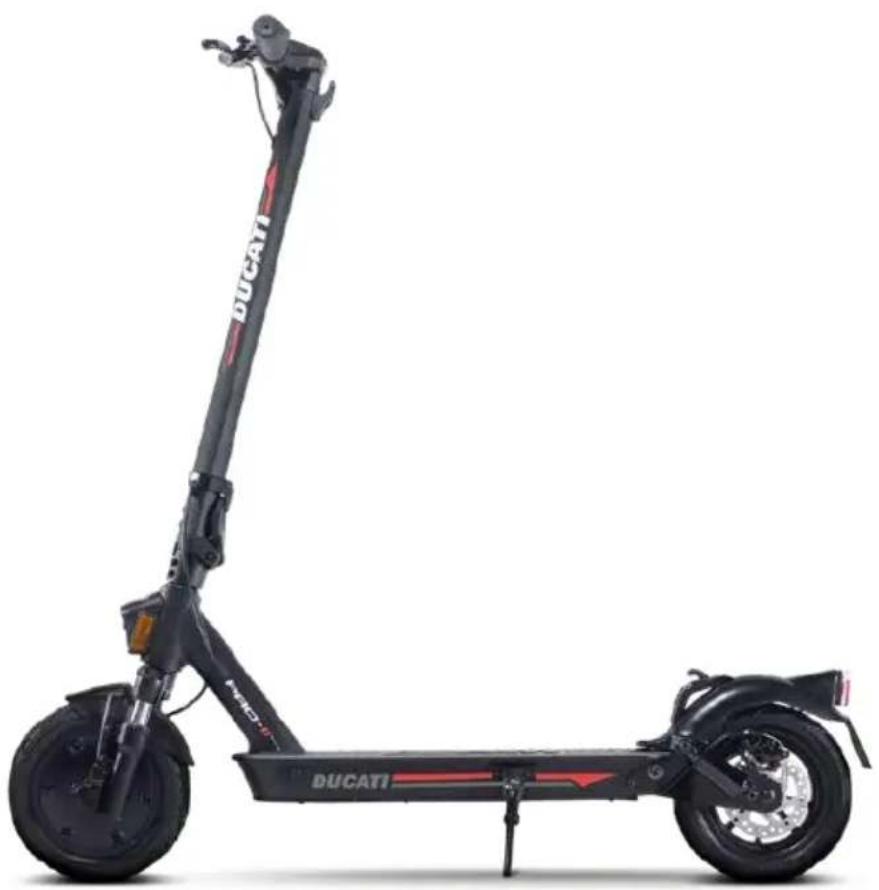

3. Contenu de l'emballage
La trottinette assemblée, le guidon sera installé avec les vis appropriées.

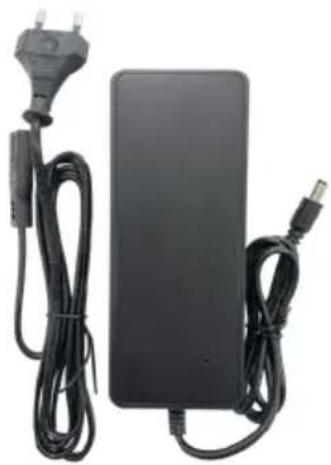

- chargeur
- câble de chargeur
- crochet, plastique avant, 4 vis
- clé Allen 4 et 5
- adaptateur de buse de soupape

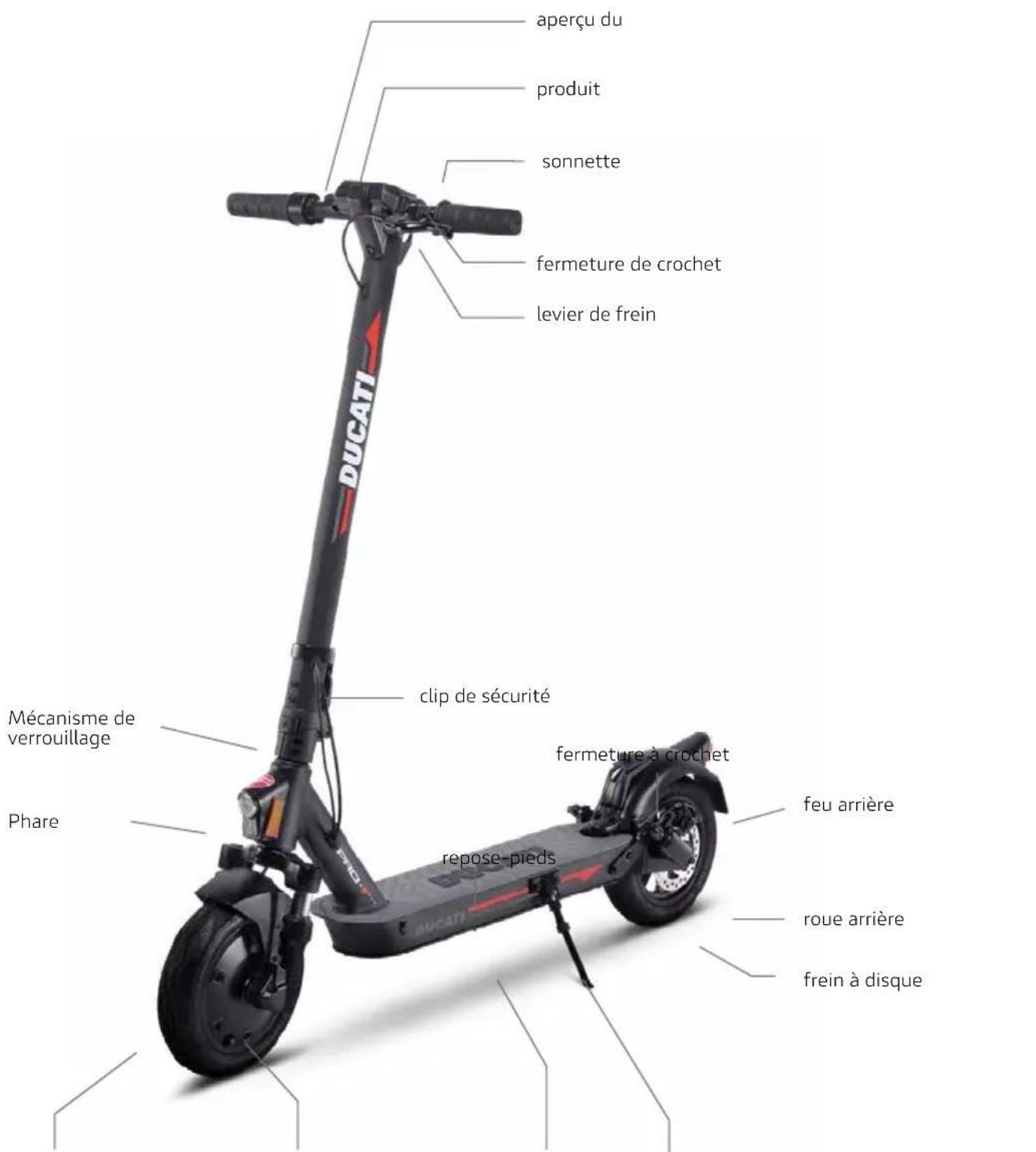

4. Aperçu du produit
béquille cadran télécommande roue motrice

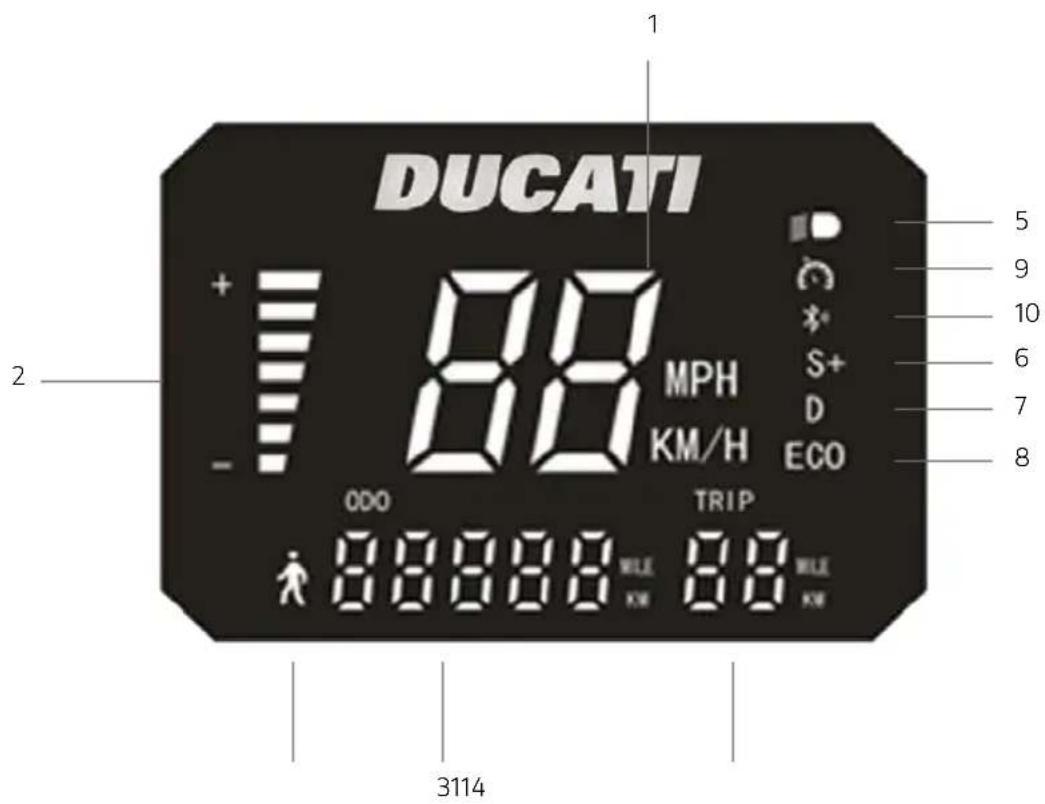

- Compteur de vitesse : Affiche la vitesse actuelle de la trottinette.
- Niveau de batterie : Le niveau de la batterie est indiqué par 7 barres.
- ODO : Distance totale parcourue.
- TRIP : Distance du trajet.
- Feux : Voyant des feux.
- Mode SPORT - L'écran affichera S+. (jusqu'à 25 km/h).
- Mode COMFORT - L'écran affichera D. (jusqu'à 20 km/h).
- Mode ECO - L'écran affichera ECO. (jusqu'à 15 km/h).
- Régulateur de vitesse : Maintient la vitesse. Il est activé après avoir maintenu la même vitesse pendant quelques secondes.
- Bluetooth
- Mode PIÉTONS - (jusqu'à 6 km/h)

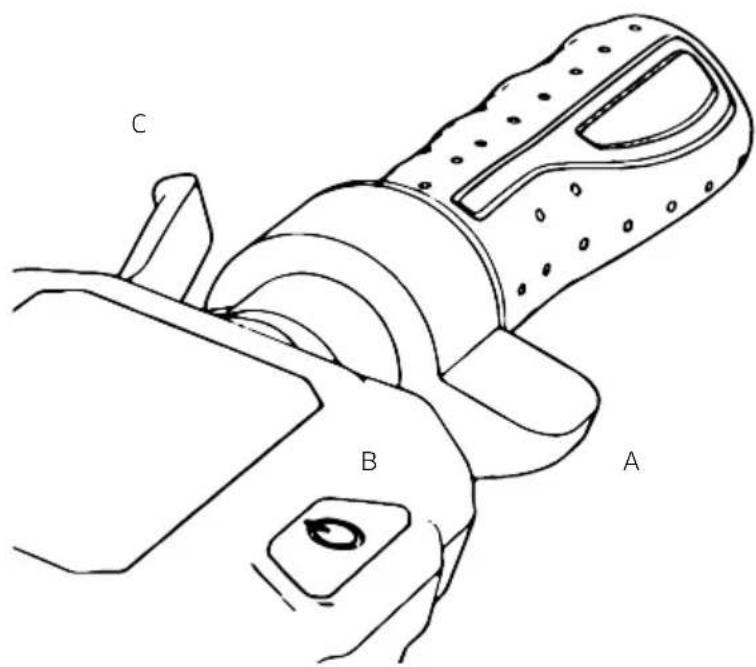

- Bouton d'alimentation (B) : Appuyez sur ce bouton et maintenez-le enfoncé pour allumer/éteindre la trottinette.
- Accélérateur (A) : Utilisez-le pour démarrer la trottinette et accélérer.
• Frein (C) : Appuyez et maintenez pour freiner.
- Mode : Appuyez deux fois sur le bouton (B) pour sélectionner le mode.
- Phare et feu arrière : Appuyez une fois sur le bouton (B) pour les allumer. Lorsque les feux sont allumés, appuyez à nouveau sur le bouton (B) pour les éteindre.
L'accélérateur est activé dès que la vitesse d'avancement dépasse 3 km/h.
6. Assemblage et configuration

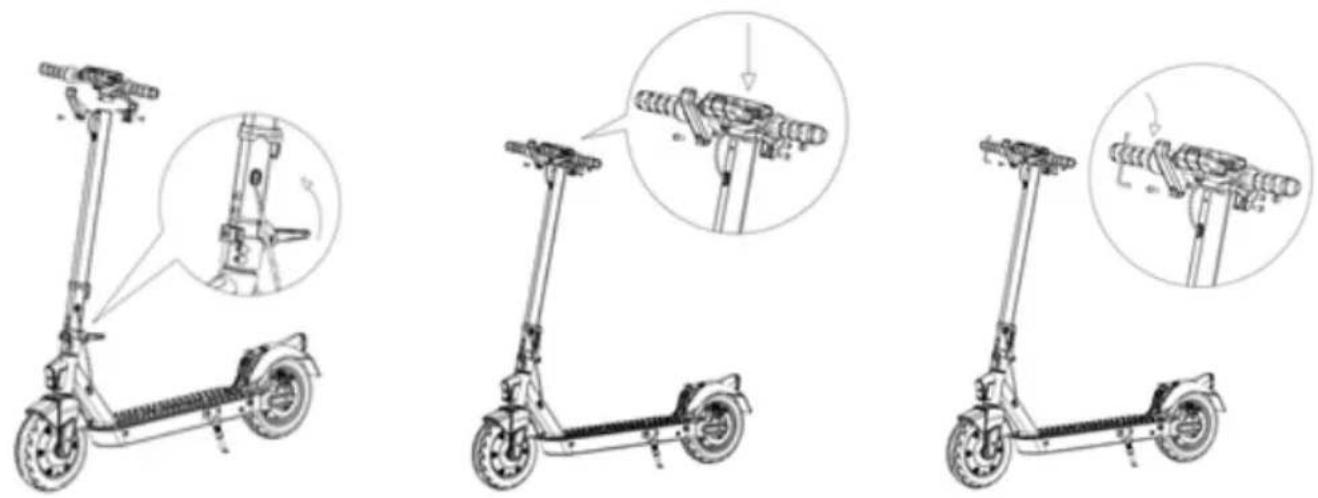

Le véhicule est livré plié et avec le guidon démonté.
- Ouvrir la béquille
- Saisir le guidon, placer le levier en position fermée et abaisser la bague de sécurité.
- Installer le guidon sur la tige
- Installer le crochet (voir photo) en le rapprochant de la tige et en prenant soin de faire correspondre les trous et insérer les vis.
- Insérer la vis à l'extérieur dans le trou situé sous le panneau de commande.
- Serrer les vis.
- Amener la plaque en plastique (voir photo) près du deuxième trou/profil du panneau de commande, la faire correspondre puis insérer et serrer la vis.
- Charger la batterie à 100 %
- Régler le mécanisme de pliage
- Régler le système de freinage (chapitre 9)
- Vérifier la pression des pneus (44PSI).
Si la trottinette n'a pas parcouru au moins 60 % des km annoncés ou atteint la vitesse maximale dans les 3 premiers mois d'utilisation, il est probable que les roues se soient à nouveau dégonflées, il faudra donc rétablir la pression comme indiqué (44PSI)

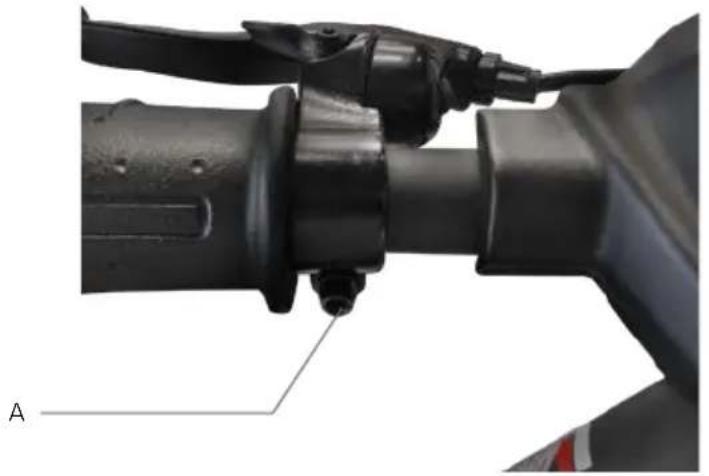

Si le levier est trop mou lors de la fermeture, serrez la vis Allen avant juste assez pour augmenter la prise de sécurité.

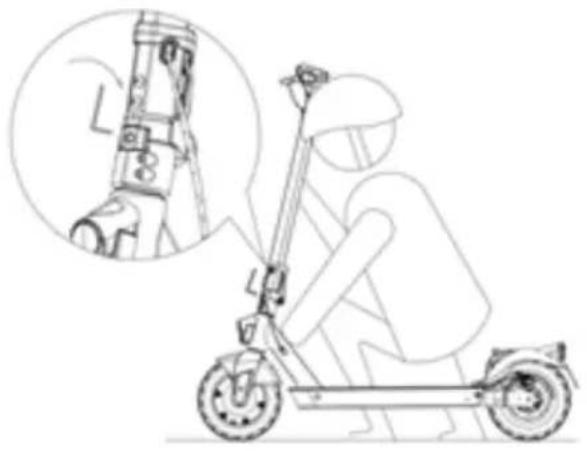

Régler le guidon :
Comme indiqué sur la figure, si l'arbre du guidon tremble pendant la course, régler la vis avec la clé hexagonale.
7. Plier et transporter

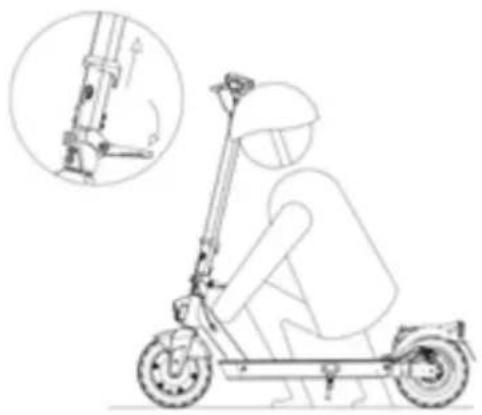

S'assurer que la trottinette électrique a été éteinte. Tenir la tige du guidon avec la main, puis tirer le levier et aligner le crochet du guidon avec le crochet situé sur le garde-boue arrière.
Plier et tenir la tige du guidon avec une ou les deux mains.
8. Charge et activation de la batterie
Éteindre la trottinette et ouvrir
la béquille.
Ouvrir le couvercle étanche, puis connecter le chargeur au port de charge.
Après la charge, fermer le couvercle étanche.
Remarque
Il est conseillé de le charger pendant 6 à 8 heures avant la première utilisation.
Il est également recommandé de le charger après chaque utilisation et avant de le ranger.
Ne pas laisser le véhicule se décharger complètement pour éviter d'endommager la batterie.
Lorsque la trottinette est complètement chargée, le voyant LED du chargeur passe du rouge (charge) au vert (charge terminée).
La position du levier de frein peut être réglée si nécessaire grâce au point A (voir photo).

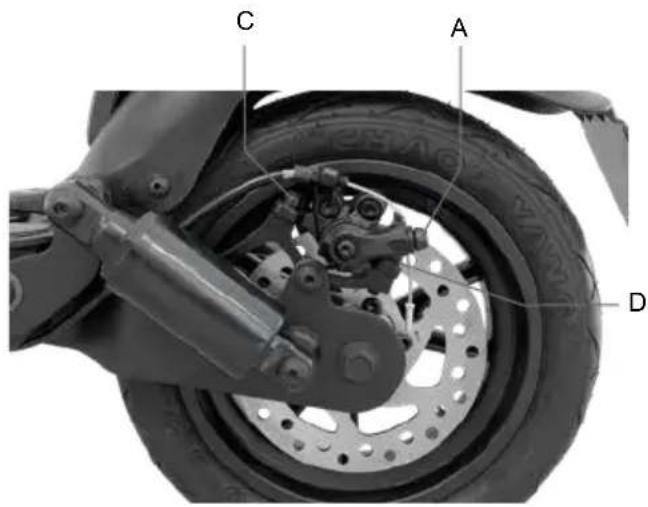

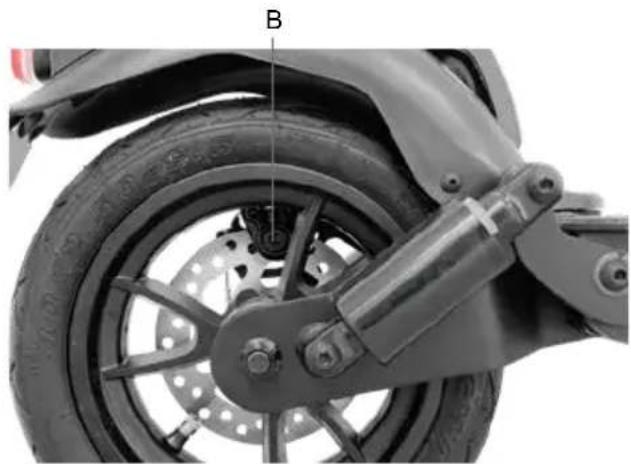

Réglage de l'étrier de frein :
Si le frein est trop serré ou trop lâche, utiliser la clé hexagonale pour desserrer l'écrou (A), puis régler le câble de frein (raccourcir le câble de frein vers le haut s'il est trop serré, tirer le câble de frein vers le bas s'il est trop lâche), puis resserrer l'écrou (A). Si, même après avoir suivi la première étape, le frein est trop lâche ou trop serré, il peut être nécessaire d'ajuster la plaquette de frein (fixe) qui peut être ajustée à l'aide de la roue du côté opposé, en utilisant la clé hexagonale pour déplacer la plaquette plus loin/plus près (B) (voir image).
Vérifier le bon alignement entre l'étrier de frein et le disque. Utiliser les vis C et D pour régler la position/l'alignement sur le disque si nécessaire.
La portée maximale dépend de plusieurs variables :
Terrain : L'autonomie est plus grande lorsque vous conduisez sur une surface lisse que lorsque vous conduisez sur des
routes et des pentes accidentées.
Poids de l'utilisateur : Plus l'utilisateur est lourd, plus la portée est courte. Température : Conduire la trottinette dans un environnement très froid ou chaud affecte l'autonomie.
Vitesse et style de conduite : Conduire en douceur et à vitesse constante augmente l'autonomie. Les accélérations et les manœuvres agressives réduisent l'autonomie. Une vitesse inférieure prolonge la portée.
Maintenance : Une recharge rapide et un entretien correct augmentent l'autonomie.
11. Rangement et nettoyage
Charger la trottinette de 50 à 60 % avant de la ranger hors saison ou pendant de longues périodes. La recharger à 50 %-60 % tous les 2 à 3 mois. Si elle n'est pas utilisée quotidiennement, il est recommandé de stocker la trottinette entre 15 et 25 °C. Ne pas exposer la trottinette à des températures basses (inférieures à 0 °C) et élevées (supérieures à 45 °C). Éviter de la laisser à l'extérieur, car elle n'est pas résistante à l'eau.
Lorsque la trottinette est sale, la nettoyer avec un chiffon humide. Avant de la nettoyer, s'assurer que la trottinette électrique est éteinte et couvrir le port de charge pour éviter d'endommager les composants électroniques. Ne pas utiliser d'alcool, de gaz, de kérosène ou d'autres solvants chimiques corrosifs et volatils. Cela peut endommager à la fois l'apparence et la structure interne de
La trottinette électrique. Ne pas utiliser de pistolets à eau sous pression ou d'eau courante pour le nettoyage. La trottinette électrique n'est pas étanche.
Ne pas l'exposer à la pluie ou à l'eau et ne pas l'immerger dans l'eau pour le laver.
12. Avertissements généraux
- Vérifier les freins, la pression (44PSI), l'état des roues et de l'accélérateur avant chaque utilisation. Si vous constatez des bruits inhabituels ou des anomalies, n'utilisez pas le produit et contactez le Service d'Assistance Technique de votre revendeur.
- La trottinette ne doit en aucun cas être modifiée ; cela pourrait altérer son efficacité ou endommager sa structure et causer des problèmes.
- S'assurer d'éteindre le produit avant de le garer.
- Ne pas conduire le véhicule sous la pluie, la neige ou le brouillard.
- S'assurer que les composants électriques du véhicule n'entrent pas en contact avec de l'eau ou d'autres liquides.
- Éviter de conduire à proximité des rivières ou des lacs.
- Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec le produit.
Une surveillance stricte est requise si le produit est utilisé par ou à proximité d'enfants.
- Pour plus d'informations, un support et une assistance technique, contactez votre revendeur.
Instructions sur le comportement en conduite
- Ne pas utiliser le téléphone et ne pas écouter de musique lorsque vous conduisez la trottinette.
- Ne conduire que s'il y a suffisamment de lumière pour conduire en toute sécurité. Si vous conduisez dans des conditions de luminosité défavorables, pensez à allumer les feux de la trottinette et à porter une veste réfléchissante.
- Saisir toujours le guidon avec les deux mains lorsque vous conduisez.
- Rouler toujours avec les deux pieds sur le repose-pied de manière sûre et confortable.
- Ne pas se laisser distraire en conduisant et regarder toujours devant soi.
- Conduire toujours à une vitesse à laquelle il est possible de freiner en toute sécurité.
- Commencer à freiner suffisamment loin afin d'éviter les obstacles, les courbes et les zones aux surfaces inégales. Ne pas oublier de relâcher l'accélérateur avant de freiner.
- Ne pas entrer en concurrence avec d'autres conducteurs.
- Maintenir une distance de sécurité minimum de 5 m des autres véhicules.
13. Configuration de l'appli
Que pouvez-vous faire avec l'application Ducati Urban e-Mobility ?
• Lancer un auto-diagnostic • Définir les modes de conduite - Définir l'unité de mesure de la vitesse (km/h/mph) - Définir le mode de démarrage • Régler la fonction régulateur de vitesse • Afficher le niveau de batterie restant • Afficher la vitesse de croisière - Modes de vitesse d'affichage - Modes de vitesse d'affichage • Afficher la température de la roue motrice
Accéder à l'App Store pour télécharger et installer l'application Ducati Urban e-Mobility
- Téléchargez l'application sur votre smartphone;
- Allumer la trottinette électrique et activer le Bluetooth sur le smartphone;

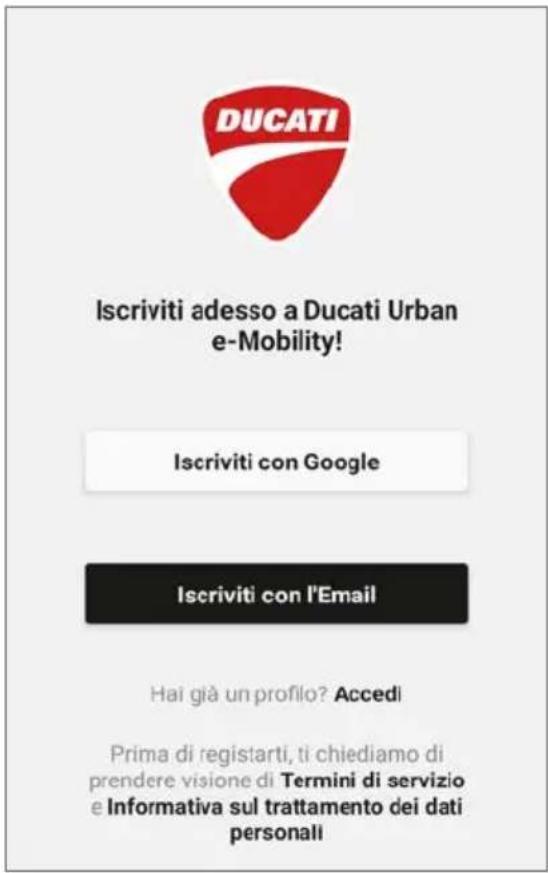

- Démarrez l'application et connectez-vous*, connectez votre smartphone à la trottinette électrique via
Bluetooth dans un rayon de 1 à 2 mètres ;
* Si c'est la première fois que vous utilisez cette application, remplissez le champ « e-mail » pour vous inscrire et authentifier le code de vérification.

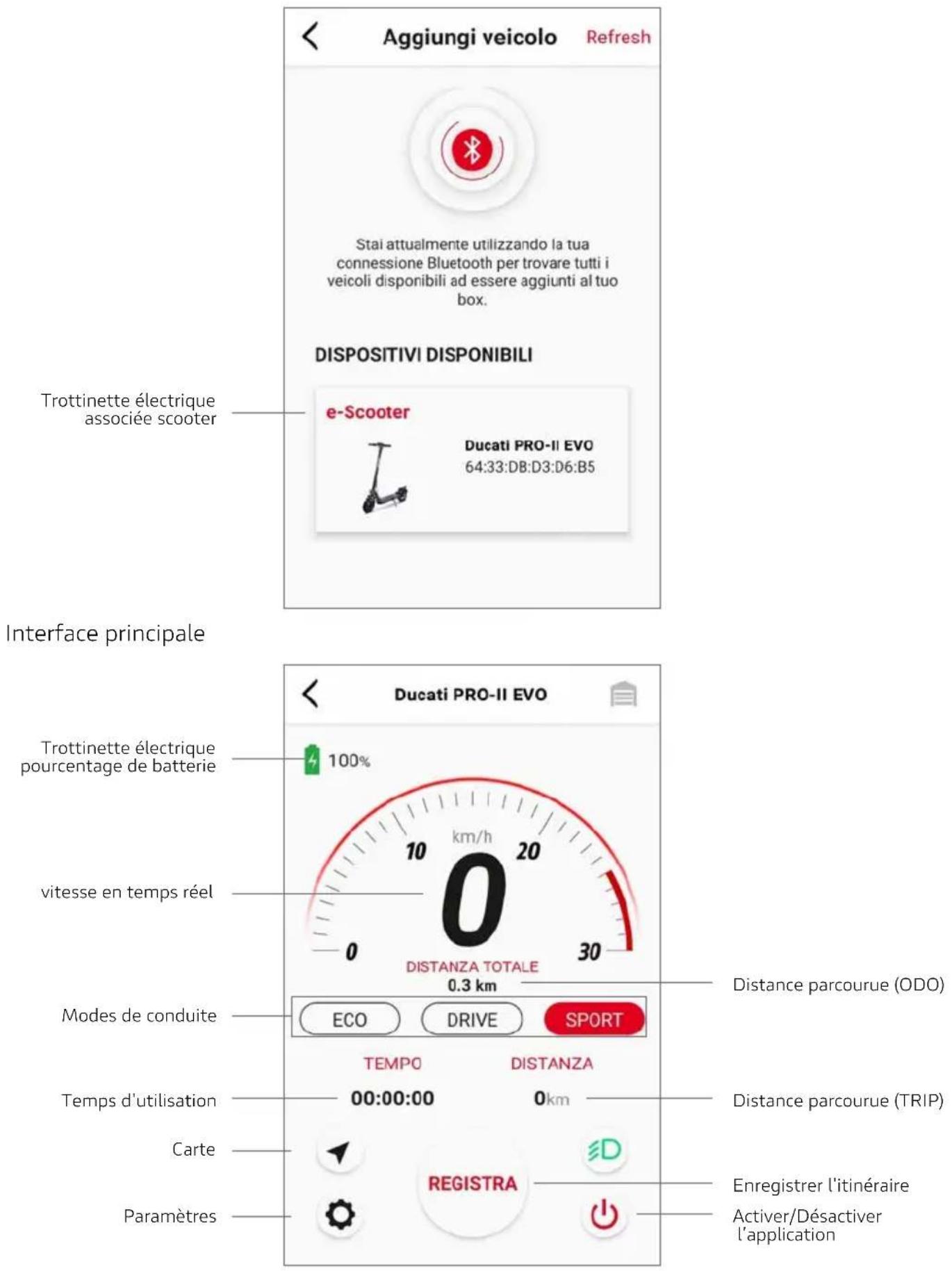

L'interface de l'application apparaît comme suit :
L'interface de l'application avec la trottinette électrique associée apparaît comme suit :

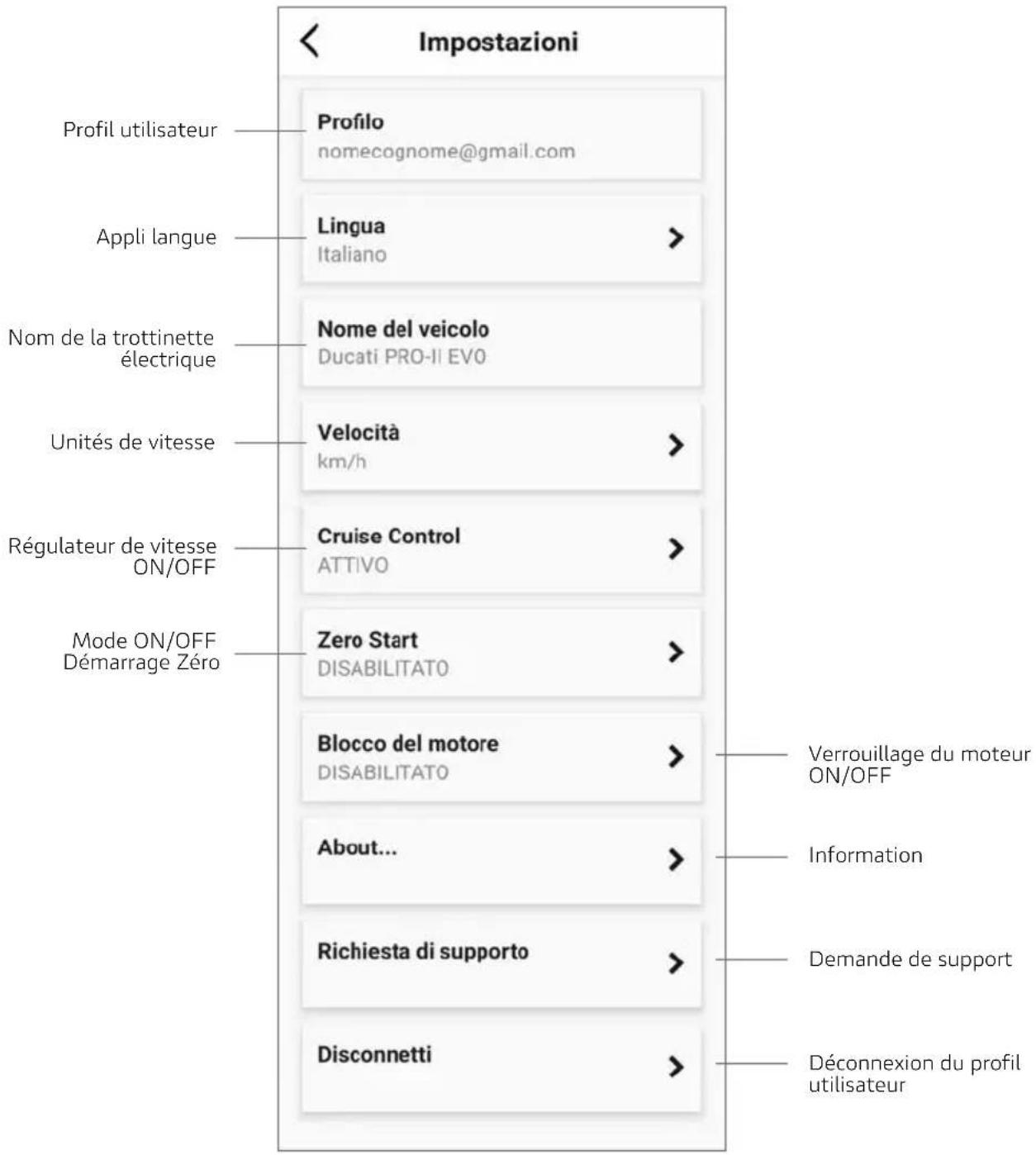

Interface des paramètres de la trottinette électrique associée
Activer la fonction « Cruise Control » dans l'application, maintenir la trottinette électrique à vitesse constante (> 8 km/h) et maintenir enfoncée le levier d'accélérateur pendant quelques secondes. Un signal sonore indiquera que le « Cruise Control » est activé, il ne sera donc pas nécessaire de maintenir le levier d'accélérateur enfoncé. Appuyer à nouveau sur le levier d'accélérateur ou le levier de frein pour désactiver la fonction.
Le mode Zero Start, s'il est activé, vous permet de démarrer la trottinette électrique en actionnant l'accélérateur sans avoir à le presser avec les pieds.
14. Apprendre à conduire
Suivre les consignes de sécurité avant de conduire la trottinette.
Utiliser des équipements agréés tels que des casques et des genouillères.
Ne pas utiliser la trottinette électrique sous la pluie.
La trottinette électrique ne peut pas être utilisée par plus d'une personne à la fois.
Les enfants de moins de 14 ans* et les femmes enceintes ne doivent pas utiliser cette trottinette électrique.
*En Italie, la question est actuellement régie par la loi du 27/12/2019 n° 160

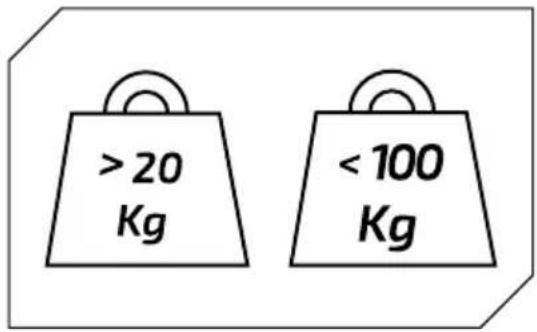

Poids minimum autorisé sur la trottinette électrique : 20 kg.
Poids maximum autorisé sur la trottinette électrique : 100 kg.
Ne pas conduire la trottinette électrique si vous avez bu de l'alcool et/ou pris des médicaments.
Ne pas utiliser le téléphone et ne pas écouter de musique en conduisant la trottinette.
Faites attention si vous conduisez là où il y a des bosses, du sable, des flaques d'eau, du givre, de la neige, des escaliers, dans des endroits sombres ou la nuit ou sur le mouillé.
N'utilisez pas la trottinette électrique dans des zones dangereuses, en présence de substances inflammables et/ou explosives, de liquides et/ou de saletés.
Cette trottinette électrique n'est pas conçue pour être conduite sur les routes et les autoroutes. Consultez le décret législatif en vigueur dans votre commune concernant les endroits où la circulation des trottinettes électriques est autorisée.
Ne pas placer d'objets lourds sur le guidon.

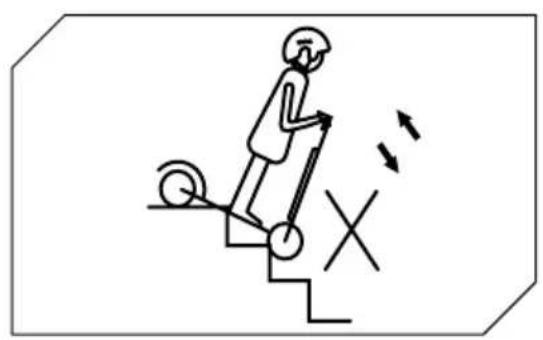

Éviter de monter ou de descendre des escaliers avec la trottinette électrique.

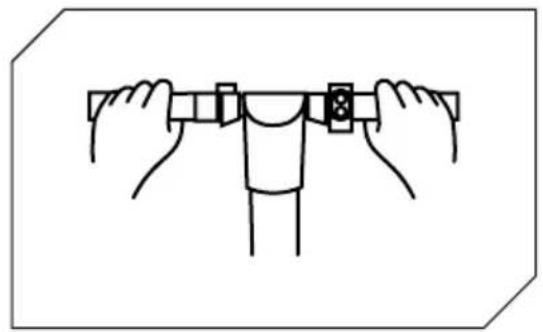

Rouler toujours avec les deux mains sur le guidon.
Ne pas rouler sur la trottinette électrique avec un seul pied.
N'appuyez pas sur l'accélérateur lorsque vous marchez avec la trottinette électrique.
Ne pas conduire la trottinette électrique dans des flaques d'eau ou sur des surfaces humides.

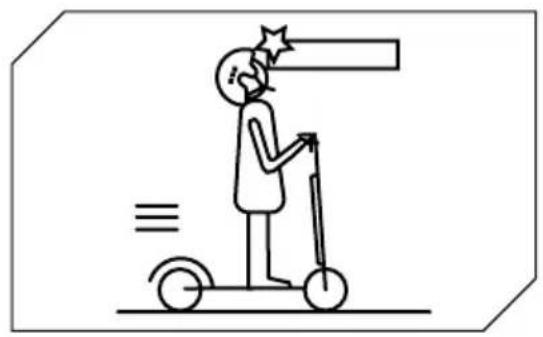

Faites attention à votre tête lorsque vous passez sous les auvents, les portes et autres.

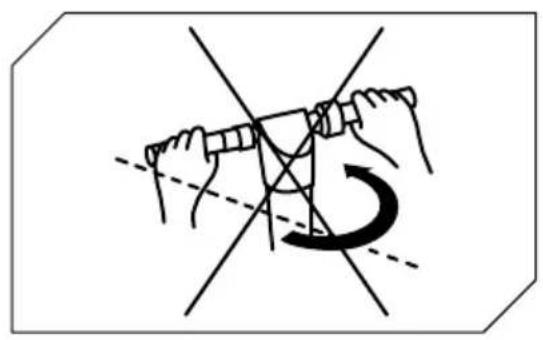

Lors de la conduite à la vitesse maximale autorisée, ne pas tourner brusquement le guidon.

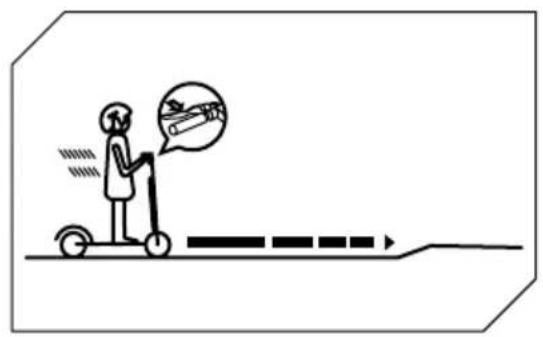

Commencer à freiner suffisamment loin afin d'éviter les obstacles, les courbes et les zones aux surfaces inégales. Ne pas oublier de relâcher l'accélérateur avant de freiner.

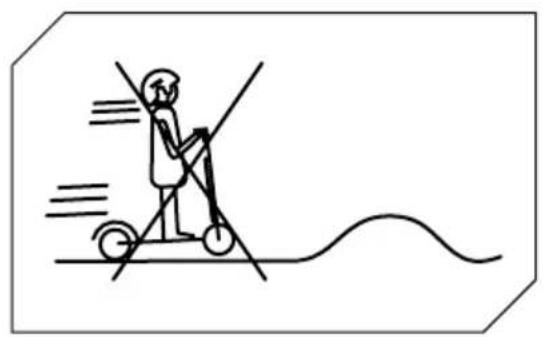

Ne pas se déplacer à la vitesse la plus élevée autorisée sur des obstacles tels que marches, bordures ou bosses.
Ne pas heurter d'obstacles avec les roues.

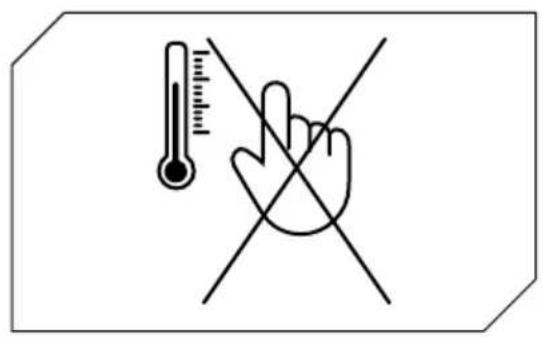

Ne pas toucher le moteur immédiatement après avoir conduit, il pourrait être extrêmement chaud.

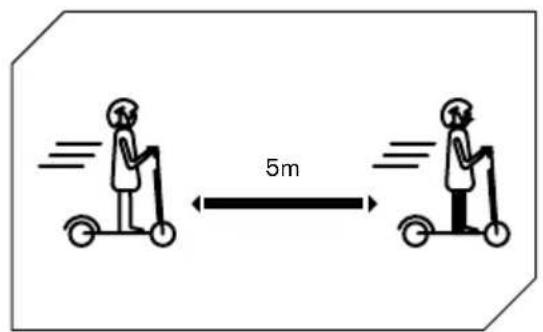

Maintenir une distance de sécurité minimum de 5 m des autres véhicules.
15. Batterie (avertissements)
S'assurer que la trottinette, le chargeur et le port de charge sont secs.
Lorsque la trottinette est complètement chargée, le voyant LED du chargeur passe du rouge (charge) au vert (charge terminée).
Utilisez uniquement le chargeur d'origine. D'autres chargeurs endommagent l'appareil et présentent d'autres risques potentiels.
La trottinette ne doit pas être chargée pendant des périodes prolongées. Une surcharge réduit la durée de vie de la batterie et peut entraîner d'autres risques potentiels.
Charger la trottinette dans un environnement sec loin des matériaux inflammables (par exemple des matériaux qui pourraient exploser et produire des flammes), de préférence à une température interne de 15–25 °C, mais jamais en dessous de 0 °C ou au-dessus de +45 °C.
Ne pas recharger en plein soleil ou près d'un feu.
Ne pas recharger la trottinette immédiatement après utilisation. Laisser la trottinette refroidir pendant une heure avant de charger.
Ne jamais laisser la trottinette électrique sans surveillance pendant la charge. Risque de chaleur ! Ne jamais connecter la prise de charge CC avec des objets métalliques.
Lisez les sections sur la charge et le stockage ci-dessus pour vous assurer que vous entretenez et manipulez la batterie correctement. Lisez les sections de charge et de stockage ci-dessus pour vous assurer d'entretenir et de manipuler correctement la batterie. Éloignez la trottinette des flammes nues ou d'autres sources de chaleur pour éviter que la batterie ne surchauffe. La chaleur et le froid excessifs peuvent épuiser la batterie.
Évitez de décharger complètement la batterie.
Il est préférable de recharger la batterie tant qu’il reste de la charge. Cela prolonge la durée de vie de la batterie. Lorsque la charge est trop faible, il n’est pas possible de conduire normalement. Cela peut entraîner une perte de contrôle ou une chute du conducteur.
Assurez-vous que la batterie est chargée à intervalles réguliers, même si vous n'utilisez pas la trottinette électrique pendant une période prolongée. Cela évite d'endommager la batterie en raison d'une faible tension pendant une période prolongée.
Précautions concernant la batterie :
La batterie est composée de cellules lithium-ion et d'éléments chimiques dangereux pour la santé et l'environnement. Ne pas utiliser la trottinette si elle dégage des odeurs, des substances ou une chaleur excessive. Ne pas jeter la trottinette électrique ou la batterie avec les ordures ménagères. L'utilisateur final est responsable de l'élimination des équipements électriques et électroniques et des batteries conformément à toutes les réglementations applicables.
Ce qu'il faut éviter :
Ouvrir la batterie ou la démonter, frapper, jeter ou percer la batterie ou coller des objets sur la batterie. Toucher les substances qui s'échappent de la batterie, car elle contient des substances dangereuses. Laisser les enfants ou les animaux domestiques toucher la batterie.
Chargement excessif, déchargement excessif ou court-circuit de la batterie. Immerger ou exposer la batterie à l'eau ou à un autre liquide. L'exposition de la batterie à une chaleur ou un froid excessif.
L'exposition de la batterie à un environnement contenant des gaz explosifs ou des flammes.
Laisser la batterie sous la pluie ou en plein soleil ou dans une voiture chaude en plein soleil. Remonter ou remettre en place la batterie.
Transporter ou ranger la batterie avec des objets métalliques tels que des épingles à cheveux, des colliers, etc. Conduire la trottinette électrique pendant la charge.
Utiliser un autre chargeur que celui d'origine.
16. Responsabilité
Le conducteur est tenu d'utiliser la trottinette électrique avec la plus grande diligence et en pleine conformité avec la législation en vigueur concernant l'utilisation, le fonctionnement et la conduite de la trottinette électrique qui, à titre d'exemple, est énoncée dans le décret législatif italien n° 285/1992 (« Code de la route »).
Le conducteur est également tenu de maintenir la trottinette électrique propre et en parfait état de fonctionnement et d'entretien, d'effectuer avec diligence les contrôles de sécurité sous sa responsabilité, comme décrit dans la section avertissements et recommandations, et de conserver toute la documentation concernant l'entretien de la trottinette électrique.
Le conducteur doit évaluer attentivement les conditions atmosphériques qui pourraient rendre dangereuse l'utilisation de la trottinette électrique. Pour cela, nous vous recommandons de modérer votre vitesse et de maintenir une distance de freinage adéquate si vous êtes dans des conditions météorologiques défavorables et/ou en cas de trafic intense.
La trottinette électrique ne peut être conduite que par des conducteurs âgés d'au moins 14 ans*. Les enfants de moins de 18 ans sont tenus de porter un casque de protection adapté. Pour les enfants de moins de 18 ans, il est conseillé d'utiliser la trottinette électrique sous la surveillance d'un adulte.
En cas de dysfonctionnement du produit pour des raisons non imputables à un comportement incorrect du conducteur, veuillez contacter le centre d'assistance sur le site www.ducatiurbanemobility.it
*En Italie, la question est actuellement régie par la loi du 27/12/2019 n° 160
« MT Distribution ne répond pas des dommages provoqués et n'est en aucun cas responsable des dommages matériels ou personnels dans les cas où : »
- le produit est utilisé de manière incorrecte ou non conforme aux indications présentes dans le manuel d'instructions;
- une partie ou l'intégralité des composants du produit sont altérés ou manipulés après l'achat. »
Nettoyage et stockage
- S'il y a des taches sur la carrosserie de la trottinette, les essuyer avec un chiffon humide. Si les taches persistent, mettre du dentifrice dessus, brosser avec une brosse à dents, puis essuyer avec un chiffon humide. S'il y a des rayures sur les composants en plastique, utiliser du papier de verre ou un autre matériau abrasif pour les enlever. Remarques : Ne pas nettoyer la trottinette avec de l'alcool, de l'essence, du kérosène ou d'autres solvants chimiques corrosifs et volatils pour éviter de graves dommages. Ne pas laver
La trottinette avec des jets d'eau à haute pression. Lors du nettoyage, s'assurer que la trottinette est éteinte, que le câble de charge est débranché et que le capuchon en caoutchouc est fermé car une fuite d'eau pourrait provoquer un choc électrique ou d'autres problèmes graves. Lorsque la trottinette n'est pas utilisée, la ranger à l'intérieur dans un endroit frais et sec. Ne pas la ranger à l'extérieur pendant une période prolongée. Un ensoleillement excessif, une surchauffe et un froid excessif accélèrent le vieillissement des pneus et compromettent la durée de vie de la trottinette et de la batterie.
- Vérifier les freins et qu'ils sont réglés correctement.
• Vérifier les vis en général
- Ne pas utiliser de batteries d'autres modèles ou marques, car elles peuvent présenter un risque pour la sécurité.
- Ne pas démonter, écraser ou percer le produit. Ne pas toucher les contacts de la batterie. Ne pas démonter ou percer le boîtier extérieur. Éviter le contact du produit avec l'eau et le feu et ne pas l'exposer à des températures supérieures à 50 °C (y compris les sources de chaleur telles que poêles, radiateurs, etc.). Éviter tout contact entre les objets métalliques et les contacts de la batterie pour éviter les courts-circuits, les blessures corporelles voire la mort.
- L'infiltration d'eau dans la batterie peut endommager les circuits internes et provoquer un incendie ou une explosion. En cas de doute sur la pénétration d'eau dans la batterie, arrêter immédiatement d'utiliser la batterie et la renvoyer au service après-vente de votre revendeur pour vérification.
- Utiliser uniquement le chargeur d'origine pour éviter des dommages potentiels ou un incendie.
- Une élimination inappropriée des piles usagées pollue gravement l'environnement. Respecter les réglementations locales concernant l'élimination des batteries. Respecter les réglementations relatives à l'élimination des batteries pour protéger l'environnement.
- Après chaque utilisation, recharger complètement la batterie pour prolonger sa durée de vie. Ne pas stocker la batterie dans un environnement où la température est supérieure à 50 °C ou inférieure à -20
°C (par exemple, ne pas laisser la trottinette ou la batterie dans une voiture en plein soleil pendant une période prolongée). Ne pas jeter la batterie au feu car cela pourrait entraîner une panne, une surchauffe voire un incendie. Si vous prévoyez de ne pas utiliser la trottinette pendant plus de 30 jours, rechargez la batterie à 50/60% et rangez-la dans un endroit sec et frais. Penser à la recharger tous les 60 jours pour la protéger des dommages exclus de la garantie limitée. Recharger toujours la batterie avant qu'elle ne s'épuise pour prolonger sa durée de vie.
Remarque:
Les dommages causés par la batterie non chargée pendant une longue période sont irréversibles et ne sont pas couverts par la garantie limitée. Une fois le dommage survenu, la batterie ne peut pas être rechargée (la batterie ne doit pas être démontée par du personnel non qualifié, car cela pourrait entraîner des chocs électriques, des courts-circuits ou même des incidents de sécurité majeurs).
18. Fiche technique
| Cadre | alliage de magnésium |
| Suspension devant et derrière |
| Vitesse | L1 : <= 6 km/h | L2:<= 15km/h | L3 : <= 20 km/h | L4 : <= 25km/h (vitesse max)* |
| Inclinaison maximale | 18% (sous réserve de variations en fonction du poids du conducteur, des conditions de la route et de la température) |
| Freins | freins à disque électroniques avant et arrière |
| Moteur | 350W |
| Pneus | Pneus avant et arrière tubeless de 10" |
| Protection basse tension | 30.5V - 32V |
| Limite de courant | 18A |
| Type de moteur | Sans balai |
| Charge maximale | 100kg |
| Conducteur | À partir de 14 ans avec port du casque et protection** . Vérifier la législation en vigueur dans votre pays |
| Temp. de fonctionnement | 0°C / 45°C |
| Niveau de protection | IPX4 |
| Temps de charge | environ 5/6 heures |
| Plage | jusqu'à 25 km (sous réserve de variations en fonction du poids du cycliste, des conditions de la route et de la température) |
* En Suisse, selon la législation en vigueur, les vitesses autorisées sont de 6-15-20km/h.
*En Italie, la question est actuellement régie par la loi du 27/12/2019 n° 160
Système électrique
| Moteur | 350W Écran |
| Frein | Frein avant électronique |
| Display | Écran LED 3,5" |
| Batterie | 36V 7.8Ah 280Wh |
| Lumières | feux LED avant et arrière |
| Chargeur de batterie | Chargeur DC 2.1 standard de l'UE 42V, |
| Bluetooth Funzionalità con app | |
Misure
| Poids net | 15.5kg |
| Poids brut | 17.5kg |
| Dimensions du produit ouvert | 1160 x 480 x 1150mm |
| Dimensions du produit fermé | 1160 x 480 x 490mm |
| Dimensions de l'emballage | 1160 x 480 x 490mm |
Tests à effectuer
- Après une chute, vérifier que le levier d'accélérateur fonctionne correctement. Pour ce faire, accélérer et décélérer plusieurs fois.
- Vérifier de temps en temps que les freins fonctionnent correctement. Pour ce faire, déplacer le véhicule. Le pousser manuellement et freiner brusquement pour vous assurer qu'il répond aux commandes.
- Vérifier que tous les composants du véhicule sont en place et solidement fixés. • Vérifier l'usure et la pression des pneus.
- Vérifier l'usure des freins et des câbles.
| Erreur | Cause | Solution |
| Le moteur ne tourne pas | La batterie n'est pas connectéeLa batterie est morteProblème électrique | Vérifier les connecteurs.Charger la batterie à 100%Demander une assistance technique à votre revendeur |
| La roue arrière ne tournera pas. | Problème de frein | Régler les freins |
| Le moteur s'arrête pendant qu'il tourne. | Surchauffe du moteur | Relâcher l'accélérateur et attendre qu'il refroidisse |
| Une fois chargé, le véhicule s'éteint et s'éteint. | La batterie est endommagée | Demander une assistance technique à votre revendeur |
| Le véhicule s'arrête soudainement pendant qu'il roule | Câbles d'alimentation et commandes endommagés | Demander une assistance technique à votre revendeur |
| La batterie ne se charge pas ou la trottinette ne s'allume pas | Problèmes de connexionLa batterie est morteBatterie endommagéeProblèmes avec le chargeur de batterie | Demander une assistance technique à votre revendeurCharger la batterie à 100%Demander une assistance technique à votre revendeurRemplacer le chargeur de batterie |
20. Tableau des codes d'erreur
| Code erreur | Indications |
| E01 | Protection contre les surintensités |
| E02 | Protection basse tension |
| E03 | Protection de survoltage |
| E04 | Protection rotor bloqué |
| E05 | Erreur bras pont relevé MOSFET |
| E06 | Erreur bras pont baissé MOSFET |
| E07 | Foyer d'erreur |
| E08 | protection contre la surchauffe |
| E09 | défaillance de l'accélérateur |
| E11 | Dysfonctionnement de l'interrupteur des feux |
| E12 | Panne de connexion |
| E13 | Défaillance de l'interrupteur de démarrage |
Attention
Mise au rebut des appareils électriques ou électroniques en fin de vie (applicable dans tous les pays de l'Union européenne et dans les autres systèmes européens avec des systèmes de collecte sélective)
Ce symbole sur le produit ou sur l'emballage indique que le produit ne doit pas être considéré comme un déchet ménager normal, mais doit plutôt être apporté à un point de collecte approprié pour le recyclage des équipements électriques et électroniques (DEEE).
En vous assurant que ce produit est éliminé correctement, vous contribuerez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourraient être causées par une élimination inappropriée. Le recyclage des matériaux permet de préserver les ressources naturelles.
Pour des informations plus détaillées sur le recyclage de ce produit, vous pouvez contacter votre service local d'élimination des déchets ou le point de vente où vous l'avez acheté.
Dans tous les cas, il est nécessaire d'éliminer le produit conformément aux réglementations en vigueur dans le pays d'achat.
Concrètement, les consommateurs ne doivent pas éliminer les DEEE comme des déchets municipaux, mais doivent éliminer
ce type de déchets séparément, de deux manières possibles :
Dans les centres de collecte municipaux (appelés aussi Eco-emplacements, îlots écologiques), directement ou
via les services de collecte des entreprises municipales, lorsqu'ils sont disponibles.
2) Dans les points de vente d'équipements électriques et électroniques neufs.
Les très petits DEEE (dont le côté le plus long est inférieur à 25 cm) peuvent y être déposés gratuitement, tandis que les plus grands peuvent être déposés sur la base de 1 pour 1, c'est-à-dire que vous pouvez déposer l'ancien produit lorsque vous achetez un nouveau produit ayant la même fonction.
Si vous vous débarrassez d'un équipement électrique ou électronique de manière illégale, les sanctions prévues par la législation en vigueur sur la protection de l'environnement peuvent être appliquées (valable uniquement pour l'Italie).
Si les DEEE contiennent des piles ou des accumulateurs, ceux-ci doivent être retirés et éliminés via une collecte sélective spécifique.
Élimination des batteries usagées (applicable dans tous les pays de l'union européenne et dans les autres systèmes européens dotés d'un système de collecte sélective)
Ce symbole sur le produit ou l'emballage indique que le bloc-batteries ne doit pas être considéré comme un déchet ménager normal. Sur certains types de batteries, ce symbole peut être utilisé en combinaison avec un symbole chimique.
Les symboles chimiques du mercure (Hg) ou du plomb (Pb) sont ajoutés si la batterie contient plus de 0,0005 % de mercure ou 0,004 % de plomb.
En veillant à ce que les batteries soient éliminées correctement, vous contribuerez à prévenir les conséquences négatives potentielles pour l'environnement et la santé qui pourraient autrement être causées par une gestion inappropriée des déchets. Le recyclage des matériaux contribuera à la préservation des ressources naturelles. Lorsque, pour des raisons de sécurité, de performance ou de protection des données, les produits nécessitent une connexion fixe à une batterie/cellule interne, celle-ci ne doit être remplacée que par un personnel de service qualifié.
À la fin de sa durée de vie, remettez le produit à un point de collecte approprié pour l'élimination des équipements électriques et électroniques, ce qui garantira que la batterie à l'intérieur est également éliminée correctement.
Pour des informations plus détaillées sur la mise au rebut de la batterie déchargée ou du produit, vous pouvez contacter votre service local d'élimination des déchets ou le point de vente où vous l'avez acheté.
Dans tous les cas, il est nécessaire d'éliminer le produit conformément aux réglementations en vigueur dans le pays d'achat.
Mise en GARDE
Lire le manuel et les instructions ci-dessous dans leur intégralité avant d'utiliser le produit.
Nom du produit: PRO-II EVO
Type de produit: Trottinette électrique
Année de production : 2021
Remarque :
- Pour recharger cette trottinette électrique, utiliser UNIQUEMENT le chargeur fourni étiqueté XVE063-4200150 avec la tension de sortie suivante : 42V–1,5A.
- L'utilisation d'un autre type de chargeur peut endommager le produit ou présenter d'autres risques potentiels.
- Ne jamais laisser le produit se charger sans surveillance.
- Le temps de charge du produit ne doit pas dépasser quatre heures. Arrêter de charger après quatre heures.
- Le produit ne doit être chargé qu'à des températures comprises entre 0 °C et 45 °C.
- Si elle est chargée à des températures inférieures ou supérieures, il existe un risque que la batterie offre des performances réduites, ce qui pourrait entraîner des dommages au produit et des blessures corporelles.
- Le produit doit être utilisé uniquement à des températures comprises entre -10°C et 45°C.
- Si elle est utilisée à des températures inférieures ou supérieures, il existe un risque que la batterie offre des performances réduites, ce qui pourrait entraîner des dommages au produit et des blessures corporelles.
- Conserver le produit à des températures comprises entre 0 °C et 35 °C (la température optimale de stockage est de 25 °C)
- Recharger et ranger dans un endroit sec et ouvert, à l'écart des combustibles (c'est-à-dire de tout élément inflammable).
- Ne pas recharger au soleil ou à proximité de flammes nues.
- Ne pas recharger le produit immédiatement après utilisation. Laisser le produit refroidir pendant une heure avant de recharger.
- Si vous vous absentez pendant un certain temps, par exemple pour des vacances, et que vous confiez l'appareil à un tiers, laissez-le dans un état partiellement chargé (20 à 50 % de charge). Pas complètement chargé.
- Le produit est souvent livré partiellement chargé. Laissez-le dans cet état jusqu'à ce qu'il soit prêt à être utilisé.
M. T. Distribution S. r. l.
Cette déclaration de conformité est délivrée sous la seule responsabilité du Fabricant
| Marque du produit : | Ducati |
| Modèle du produit : | PRO-II EVO |
| Description du produit : | Trottinette électrique |
Est conforme aux exigences des Directives du Conseil concernant le rapprochement des législations des États membres relatives à :
Directive RED 2014/53/UE sur les équipements radio
2014/30/UE Directive sur la compatibilité électromagnétique 2014/35/UE Directive basse tension Norme(s) harmonisée(s) applicable(s) :
EN 14619:2019
EN 60335-1:2012+AC:2014+A11:2014+A13:2017+A1:2019+A2:2019
ETSI EN 301 489-1 V2.2.3:2019-11
ETSI EN 301 489-17 V3.2.4:2020-09
Fiche technique disponible au siège de l'UE
Lieu de déclaration : Bologne, Italie
Prénom et nom de famille : Alessandro Summa
Poste : PDG
MT DISTRIBUTION S. R. L.
Via Bargellino 10, 40012, Calderara di Reno (BO), Italie
Personne autorisée : Alessandro Summa
Poste : PDG
REMARQUE :
Cette déclaration de conformité s'applique uniquement aux trottinettes électriques vendues dans les pays qui suivent les directives de marquage.
Alessandro Summa
M. T. DISTRIBUTION SRL
Via Bargellierto, 10 blc
40012 CALDERARA & RENO (BÓ)
Firrose Fiso 01119840377
TIMBRO AZIENDALE
