Corse Air - Scooter DUCATI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trottinette électrique
Marque	Ducati
Modèle	Corse Air
Dimensions pliées (L×l×h)	1057 × 355 × 200 mm
Dimensions dépliées (L×l×h)	889 × 1052 × 200 mm
Hauteur de la planche	75 mm
Poids net	10,2 kg
Charge maximale	~80 kg
Taille utilisateur	140 à 180 cm
Vitesse maximale	20 km/h (mode H)
Autonomie	Jusqu'à 15 km (selon conditions)
Moteur	250 W nominal, 24 V
Batterie	Lithium-ion 5,8 Ah, 24 V, charge 6 h
Chargeur	Entrée 110-240 V AC, sortie 29,4 V / 0,8 A (58,8 W)
Indice d'étanchéité	IP54
Température d'utilisation	0 °C à 50 °C
Température de charge	0 °C à 45 °C
Tailles de roues	Avant 6", arrière 5,5"
Freins	Frein à disque arrière
Matériau du cadre	Alliage d'aluminium
Couleurs disponibles	Noir, Rouge, Blanc
Éclairage	Feu avant LED, feu arrière LED
Modes de vitesse	3 modes : L (6 km/h), M (15 km/h), H (20 km/h)
Fonctions supplémentaires	Régulateur de vitesse, démarrage par glissement ou à zéro, unité km/h ou mph
Nettoyage et entretien	Chiffon doux humide ; ne pas utiliser de solvants ni nettoyeur haute pression
Pièces détachées et réparabilité	Contacter le SAV via www.ducatiurbanemobility.com

FOIRE AUX QUESTIONS - Corse Air DUCATI

Quelle est la vitesse maximale du Ducati Corse Air ?

La vitesse maximale est de 20 km/h en mode H. Trois modes sont disponibles : L (6 km/h), M (15 km/h) et H (20 km/h).

Comment charger la batterie correctement ?

Utilisez uniquement le chargeur fourni (modèle FY0632941500E, sortie 29,4 V / 1,5 A). Branchez le chargeur sur une prise 110-240 V, puis sur la trottinette. Le voyant rouge indique la charge, vert quand elle est terminée. Ne chargez pas plus de 4 heures et dans une plage de température de 0 °C à 45 °C.

Que faire si la trottinette ne s'allume pas ?

Vérifiez d'abord que la batterie est chargée (chargez-la 1 à 2 heures). Si le bouton d'alimentation ne répond pas, inspectez s'il est coincé. Si le problème persiste, contactez le service après-vente.

Comment changer de mode de vitesse ?

Appuyez brièvement sur le bouton rouge gauche (commutateur de vitesse) pour basculer entre les modes L, M et H. Le mode actuel s'affiche sur l'écran.

Peut-on rouler sous la pluie ?

La trottinette a un indice d'étanchéité IP54, ce qui la protège contre les éclaboussures. Cependant, il est déconseillé de rouler sous la pluie pour des raisons de sécurité et pour éviter d'endommager les composants électriques. Évitez les flaques et l'eau stagnante.

Quelle est l'autonomie réelle ?

L'autonomie annoncée est de jusqu'à 15 km, mais elle varie en fonction du poids du conducteur, du mode de vitesse, du terrain, de la température et du niveau de charge de la batterie. En usage normal, comptez environ 10 à 13 km.

Comment nettoyer la trottinette ?

Utilisez un chiffon doux légèrement humide. Pour les salissures tenaces, une brosse à dents peut être utilisée. N'utilisez jamais d'alcool, d'essence, de solvants ou de nettoyeur haute pression. Assurez-vous que l'appareil est éteint et que le cache de charge est fermé.

Le moteur ne fonctionne pas alors que l'écran s'allume, que faire ?

Vérifiez la poignée de frein : si elle est endommagée, le moteur ne démarre pas. Tirez sur la douille de la poignée de frein pour tester. Si le moteur fonctionne alors, la poignée doit être remplacée. Sinon, vérifiez la poignée de régulation de vitesse et les connexions du moteur.

Quels équipements de protection sont recommandés ?

Il est fortement recommandé de porter un casque, des genouillères, des coudières et des gants. Respectez le code de la route et ne conduisez pas sur la voie publique si ce n'est pas autorisé localement.

Comment plier et ranger la trottinette ?

Pour plier la trottinette, poussez le loquet de sécurité, puis ouvrez le loquet rabattable. La trottinette se plie en dimensions compactes (1057 × 355 × 200 mm). Rangez-la dans un endroit sec, à l'abri de l'humidité et des températures extrêmes.

MODE D'EMPLOI Corse Air DUCATI

Numéro de l'entreprise: M. T. Distribution S. r. l.

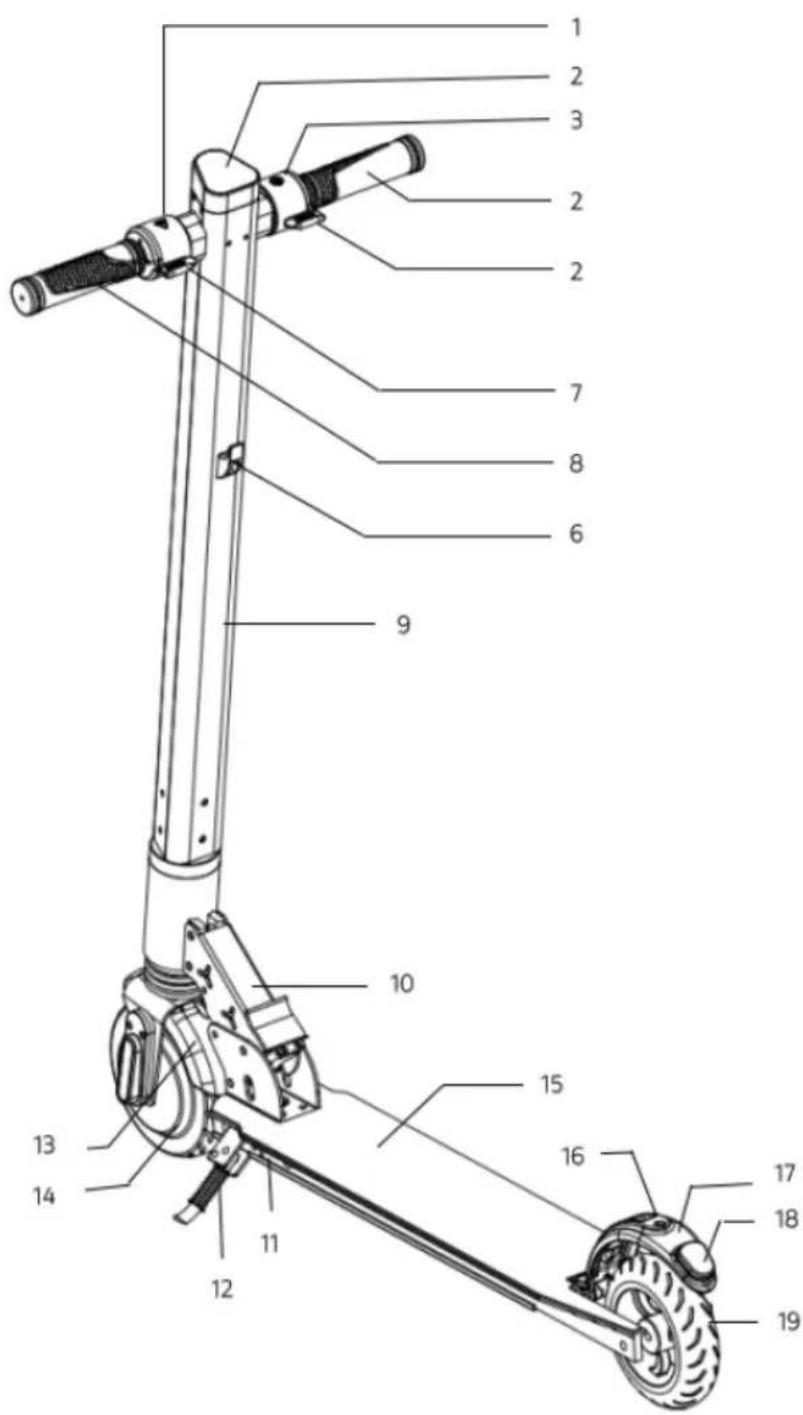

1. Diagramme du produit

1. Bouton de commutation

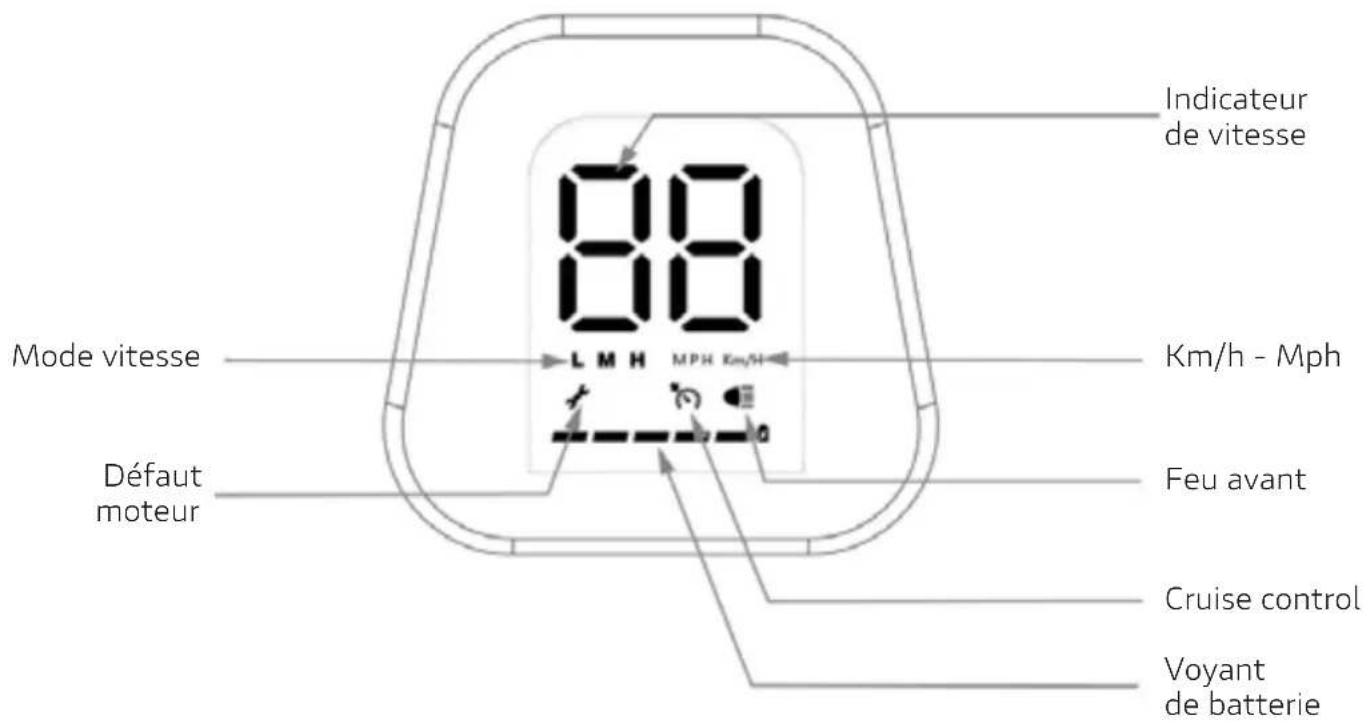

2. Affichage

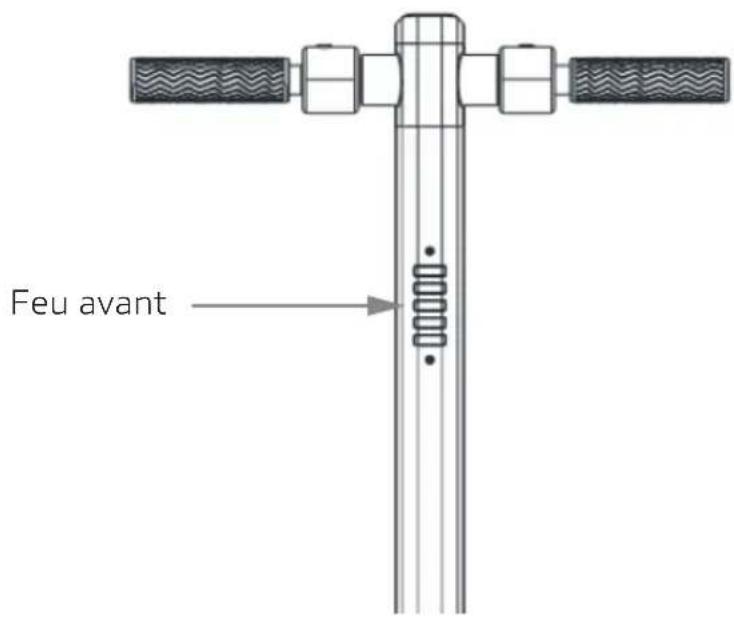

3. Témoin d'alimentation / Feu avant
4. Guidon droit
5. Accélérateur
6. Crochet
7. Frein
8. Guidon gauche
9. Tube avant
10. Loquet avant
11. Port de charge
12. Béquille
13. Garde-boue avant
14. Roue avant
15. Planche
16. Trou de crochet
17. Garde-boue arrête
18. Feu arrêté
19. Roue arrête
20. Évitez de conduire sous la pluie.
21. Vous doivent sur les chaussées abîmées, les trottoirs et les autres revêtements particuliers. Sur des chaussées en très mauvais état, veuillez maintainir une vitesse faible (entre 5 et 10km / h maximum). Rester couple sur les genoux facilité l'adaptation aux chaussées en mauvais état.
22. Faites attention aux portes et autres obstacles en hauteur.
23. Ne pas accélérer en descente.
24. N'appuyez pas sur l'accélérateur lorsque vous marchez à côté du véhicule.
25. Faites attention à tout obstacle lors de l'utilisation de l'appareil.
26. Conduisez de manière calme et concentrée, ne faites pas d'acrobaties avec l'appareil.
27. Ne conduisez pas dans la rue.
28. Ne changez pas de direction brusquement à haute vitesse.
29. Ne conduisez pas sur l'eau, la boue ou la neige.
30. Ne montez pas sur l'appareil avec un enfant.
31. Il est interdit de positionner et de concentrer le poids sur le garde-boue arrêté.
32. Ne touchez pas le frein à disque
33. Ne lâchez pas le guidon en conduisant.
34. Ne sautez pas d'obstacles et ne montez pas les escaliers avec l'appareil. Il y a un risque d'accident et de dommages au véhicule.
35. Cet appareil est utilisé à des fins récréatives et de loisir et ne doit pas être utilisé pour le transport de passagers. Tout véhicule circulant dans des lieux publics est risqué et potentiellement dangereux. Veuillez suivre scrupuleusement les instructions de ce manuel pour guider l'appareil conformément à votre sécurité et à celle des autres. Il est également obligatoire de respecter les lois locales et nationales pour l'utilisation de cet appareil.
36. Vous devez être conscient du fait que lorsque vous roulez dans une zone publique, vous êtes soumis à des règles strictes, mais également au risque de chute, de collision avec des piétons ou d'autres véhicules. Comme avec les autres véhicules, plus la vitesse est élevée, plus le temps de freinage est long. Un freinage d'urgence sur une surface lisse peut faire glisser l'appareil et provoquer des chutes et des blessures. Il est donc très important d'adapter le style et la vitesse de conduite et de maintenir une distance de sécurité suffisante avec les piétons ou d'autres moyens de transport.
37. Veuillez respecter les piétons lors de la conduite de l'appareil. Évitez de faire peur aux piétons, en particulier aux enfants et aux personnes âgées. En passant devant un piéton, il est bon de ralentir et de passer le plus loin possible.
38. Les consignes de sécurité contenues dans ce manuel doivent être scrupuleusement respectées. Le fabricant ne peut être tenu responsable d'accidents ou d'incidents si les instructions n'ont pas été suivies.
39. Ne prêtez pas l'appareil à une personne qui n'a pas été formée pour l'utiliser et ne portant pas d'équipement de protection approprié.
40. Vérifiez toujours l'appareil avant utilisation, si vous constatez que certaines pièces sont endommagées, que la batterie a une capacité de recharge très faible, que les pneus sont usés ou gonflés de manière anormale ou qu'il y a un bruit étrange ou un dysfonctionnement, veuillez ne pas utiliser l'appareil et contacter un réparateur/agréé.

Nettoyage et conservation:

• Pour nettoyer l'appareil, utilisez un chiffon doux légèrement humide. Si le nettoyage est plus difficile que prévu, vous pouvez utiliser une brosse à dents pour éliminer les salissures tenaces.

Attention: ne pas utiliser d'alcool, d'essence ou d'autres solvants, ni de produits chimiques corrosifs, sinon l'appareil pourrait être endommagé tant dans son apparence que dans sa structure interne. N'utilisez pas de nettoyeurs haute pression pour nettoyer l'appareil. En général, lors du nettoyage de l'appareil, assurez-vous qu'il est éteint, que le câble du chargeur est débranché et que le cache en caoutchouc est fermé.

Lorsque vous n'utilisez pas l'appareil, rangez-le dans un endroit sec, à l'abri de l'humidité. Ne rangez pas l'appareil à l'extérieur. Une exposition excessive au soleil, à la chaleur ou au froid peut endommager l'appareil et accélérer l'usure des pneus et de la batterie.

En cas de crevaison, contactez votre spécialiste en pneus.

Pour obtenir des informations, un support technique et une assistance, visitez le site Web www.ducatiurbanemobility.com

1. Caractéristiques

Indice de performance Article		Caract.
Matériaux et dimensions	CouleurMatériauxDimensions pliee (mm)Dimensions dépliee (mm)Hauteur planche (mm)	Noir / Rouge / BlancAlliage d'aluminium1057 x 355 x 200mm889 x 1052 x 200mm75mm
Poids	Taille utiliserPoids netCharge max. ~80kg	140-180cm10,2kg
Trottinette	Vitesse (km/h)Inclinaison max < 10°Terrain d'utilisationTempérature d'utilisationIndice d'étanchéitéAutonomie jusqu'à 15km (sousréserve de modificationsen fonction du poids du conducteur, de la puissance utilisée, de la température, etc.)	L: ≤ 6km/h | M: ≤ 15km/h | H: ≤ 20km/hChemins plats ou pentes < 20°Hauteur de marche ≤ 1 cm0°C - 50°CIP54
Moteur	Puissance nominale (W)Tension nominale (V)Courant nominal (A) 13AForce nominale (Nm)Courant à videVitesse de rotation à videDimension des roues avantDimension des roues arrêté 5,5"	250W24V5Nm≤0,9A620±56"
Batterie	MarqueCharge électrique (Ah)Tension nominale (V) 24VTension d'entrée (V)Système intelligent degestion de batterieNombre de charges 500-800 fois	Cellules de batterie 18650 2P75 14 pièces5,8Ah29,4VEquilibre / protection contre surcharge,surdécharge, surintensité, court-circuit
Chargeur	Puissance nominale (W)Tension nominale (V)Courant nominal (A) 0,8ADurée de chargeTension de sortie nominale (V)	58,8W110-240V CA 50/60Hz 2A~ 6H29,4V
Feu avant	Tension de serviceCourant de service	12V100mA
Feu arrière	Tension de serviceCourant de service	12V30mA

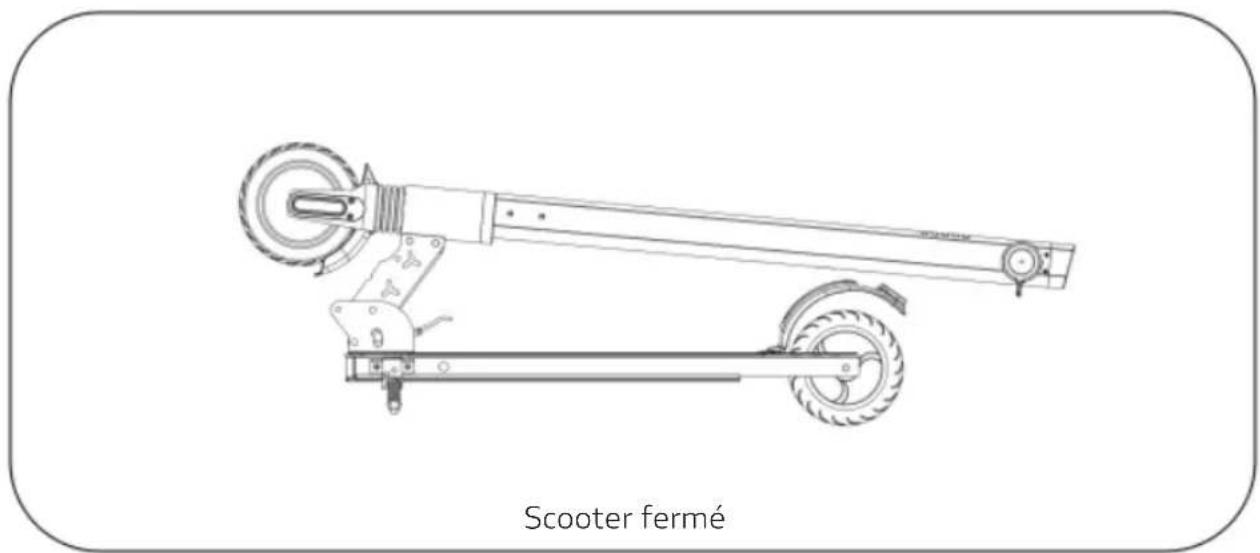

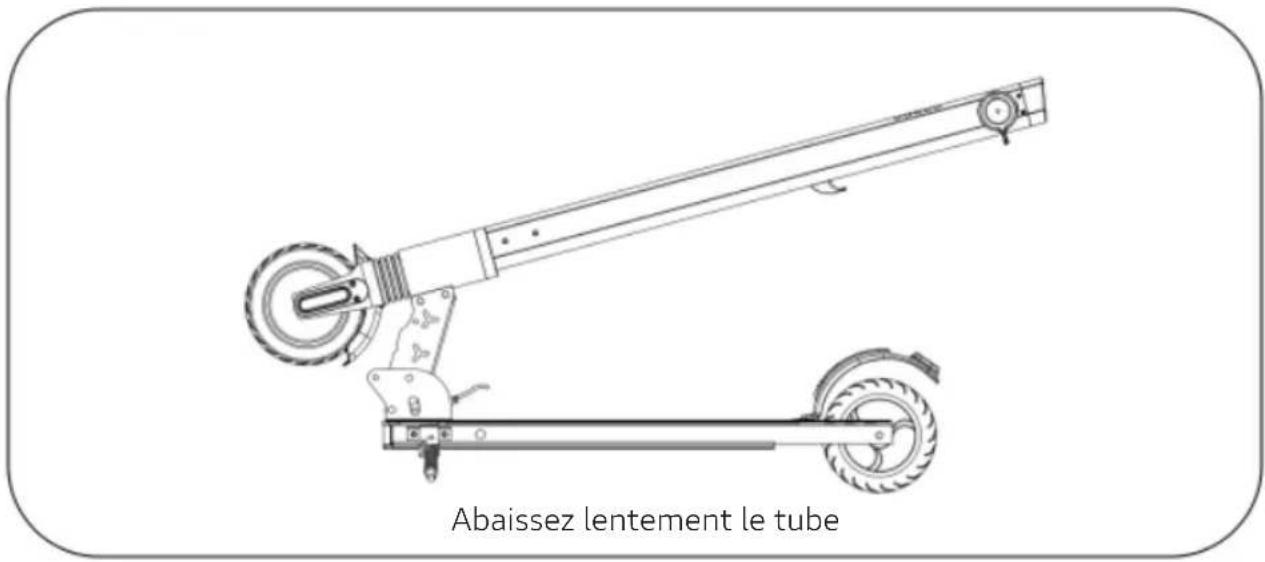

Gros plan du scooter

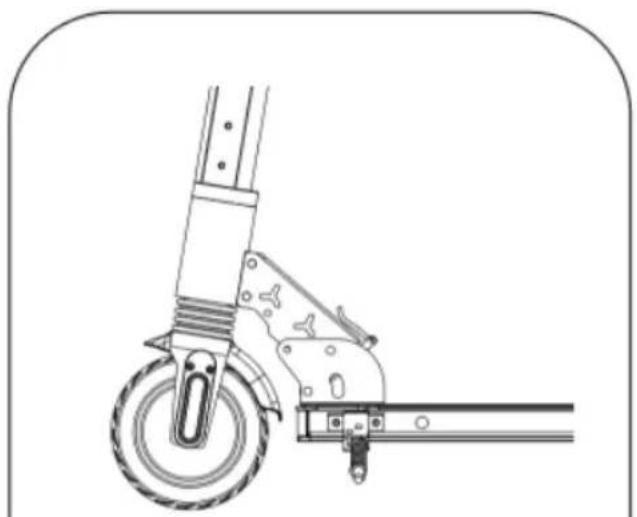

Poussez le loquet de sécurité. Ouvrez le loquet rabattable.

Description de la fonction du bouton d'alimentation

1. Marche/arrêt

Marche/arrêt: appuyez longuement sur le bouton rouge sur le côté droit pour mettre en marche. Appuyez longuement à nouveau pour mettre à l'arrêt.

1. Commutateur de vitesse

Commutateur de vitesse : appuyez brièvement sur le bouton rouge gauche, trois vitesses disponibles L-M-H.

1. Éclairage

Allumer / éteindre : en état de marche, une courte pression sur la touche droite peut l'allumer / l'éteindre.

1. Paramétrage de l'état

Appuyez longuement sur la touche et la touche en même temps pour accéder à l'interface de paramétrage. En état de réglage, appuyez brièvement sur la touche pour basculer entre C1 (unité) - C2 (mode de démarrage) - C3 (régulateur de vitesse).

Paramètres de l'unité

Passer à l'état C1 dans Paramètres : appuyez brièvement sur le bouton pour basculer entre km/h et mph.

b) Réglage du mode de démarrage

Passer à l'état C2 dans Paramètres : appuyez brièvement sur le bouton pour définir le mode de démarrage de la trottinette (démarrage par glissement / démarrage à zéro).

c) Réglage du régulateur de vitesse

Passer à l'état C3 dans Paramètres : appuyez brièvement sur la touche pour activer / désactiver le régulateur de vitesse.

Conduire en toute sécurité

1. Ne projetez pas votre corps quand vous accélérez et quand vous décélérez. Ne posez pas le poids du corps sur le quidon.
2. Roulez en position debout, un pied devant l'autre, pour garder l'équilibre et pouvoir appuyer facilement sur le frein arrière.
3. Gardez votre corps parallèle au guidon lorsque vous tournez. Vérifiez l'état de la route avant de tourner. Tournez en toute sécurité.
4. Freinage - Lors du freinage, inclinez votre poids vers l'arrière. Apprenez à contrôler le centre de gravité de votre corps quand vous freinez. Sinon, vous risquez deux choses:
5. La trottinette se penche vers l'avant, vous causant des blessures.
6. Endommagement du système de freinage et de direction.

Attention

Respectez strictement la loi en vigueur et le Code de la route.

Ne montez pas sur la trottinette si la visibilité est mauvaise.

Ne faites pas de cascades avec la trottinette et ne levez pas la roue avant, car vous augmentez le risque de vous blesser et d'endommager la trottinette. Ne transportez pas de passagers.

Il y a un risque de chute et de blessure.

Portez un casque et un équipement de protection.

4. Précautions lors du chargement électrique

Lors du chargement de la trottinette électrique, veuillez faire attention aux points suivants:

1. Chargez dans un endroit sec et propre, vérifiez que la tension d'entrée est de 110-240V et que l'autre extrémité est branchée à la prise de charge de la trottinette. Le voyant rouge indique que la trottinette est en cours de chargement.
2. Le voyant du chargeur tourne au vert quand le chargement est terminé.
3. Pour votre sécurité, ne mettez pas la trottinette en marche pendant qu'elle se charge.
4. Débranchez la trottinette du chargeur lorsque le chargement est terminé.

5. Entretien

a. Entretien de la batterie : pour ne pas raccourcir la durée de vie de la batterie, chargez-la quand son niveau est faible (remarque : si la trottinette reste à l'arrêt pendant long-temps, il est recommandé de la charger une fois par mois). Si vous souhaitez vérifier l'état de la batterie ou la remplacer, veuillez le faire avec l'aide de professionnels. La température la mieux indiquée pour le stockage de la batterie est 15°C à 25°C. Pour éviter la défaillance de la batterie au lithium et même sa combustion, n'utilisez pas la trottinette et ne la laissez pas dans les endroits où la température ambiante est supérieure à 40°C. Ne laissez pas la trottinette dans la voiture par temps chaud, car la batterie au lithium risque de s'endommager et même de brûler. b. Entretien des pneus : pour ne pas raccourcir la durée de vie des pneus, veuillez les vérifier régulièrement. Si une roue affiche une anomalie, veuillez la réparer ou la remplacer sans tarder. Sinon, vous risquez de provoquer des dommages évitables si vous montez sur la trottinette. c. Entretien de l'apparence : nettoyez la trottinette avec de l'eau ou un détergent doux. Ne nettoyez pas la trottinette avec des produits irritants ou des réactifs chimiques.

6. Défaillances et solutions courantes

Le panneau d'affichage fonctionne, mais le moteur ne fonctionne pas.

Analyse des causes	Solutions
La poignée de frein est endommagée	Tirez sur la douille de la poignée de frein (poignée de frein de type normalement ouvert), si le moteur fonctionne, alors c'est la poignée de frein qui est défaillante et qui doit être changée.
La poignée de régulation de vitesse est endommagée	Vérifiez d'abord que la poignée de régulation de vitesse et que l'interrupteur à effet Hall du moteur ne sont pas court-circuités. Il est courant que la pluie et l'humidité provoquent ce court-circuitage, vérifiez-le donc sur la poignée de régulation de vitesse et sur l'interrupteur à effet Hall du moteur. Sinon, toutepiece de remplacement sera également endommagée.
Le moteur est endommagé Si le moteur ne fonctionne pas, inspectez l'interrupteur à effet Hall du moteur et le signal de rotation du guidon. Trottinette sous tension : si le contrôleur est très chaud, il s'agit généralement d'un court-circuit dans le tube d'alimentation interne du contrôleur ; il faut couper l'alimentation sur-le-champ.

La trottinette ne se charge pas

Analyse des causes	Solutions
La prise de chargement de la batterie est desserrée	Remplacer la prise de chargement.
La fiche du chargeur est défaillante	Remplacer la fiche du chargeur.

Impossible d'allumer la trottinette

Analyse des causes	Solutions
La batterie est à plat	Chargez la trottinette pendant 1 h à 2 h, selon le manuel d'utilisation.
Le bouton d'alimentation est hors service.	Vérifiez si le bouton d'alimentation est coincé.

Traitement du dispositif électrique ou électronique en fin de vie (applicable dans tous les pays de l'Union européenne et dans d'autres systèmes européens avec système de collecte des déchets séparé)

Ce symbole sur le produit ou sur l'emballage indique que le produit ne doit pas être considéré comme un déchet domestique normal, mais doit être déposé dans un point de collecte approprié pour le recyclage des équipements électriques et électroniques (DEEE).

En veillant à ce que ce produit soit éliminé correctement, vous contribuerez à éviter les conséquences négatives potentielles sur l'environnement et la santé humaine qui pourrait autrement être causées par une destruction inappropriée. Le recyclage des matériaux aide à préserver les ressources naturelles. Pour des informations plus détaillées sur le recyclage de ce produit, vous pouvez contacter le bureau municipal, le service local d'élimination des déchets ou le point de vente où vous l'avez acheté.

En particulier, les consommateurs sont tenus de ne pas éliminer les DEEE en tant que déchets municipaux, mais doivent participer à la collecte séparée de ce type de déchets de deux façon :

1) Dans les centres de collecte municipaux (également appelés éco-terrains, îlots écologiques), directement ou par l'intermédiaire des services de collecte des services publics municipaux, le cas échéant ; 2) Auprès des points de vente de nouveaux équipements électriques et électroniques.

Vous pouvez y déposer gratuitement les DEEE de très petite taille (le côté le plus long mesure moins de 25 cm), tandis que les plus grands peuvent être déposés en les échangeant contre un produit neuf offrant des fonctions identiques.

En cas d'élimination abusive d'équipements électriques ou électroniques, les sanctions prévues par la législation en vigueur sur la protection de l'environnement (valable uniquement pour l'Italie) peuvent être appliquées.

Si les DEEE contiennent des piles ou des accumulateurs, ceux-ci doivent être retirés et soumis à une collecte séparée.

Traitement des piles usagées (applicable dans tous les pays de l'Union française et dans d'autres systèmes européens avec système de collecte des déchets séparé)

Ce symbole sur le produit ou sur l'emballage indique que la pile-batterie ne doit pas être considérée comme un déchet ménager normal. Sur certains types de piles, ce symbole peut être associé à un symbole chimique.

Les symboles chimiques mercure (Hg) ou plomb (Pb) sont ajoutés si la batterie contient plus de 0,0005 % de mercure ou 0,004 % de plomb.

En veillant à ce que les piles soient correctement éliminées, vous évitez des conséquences négatives potentielles sur l'environnement et la santé humaine qui pourraient autrement être causées par une destruction inappropriée. Le recyclage des matériaux aide à préserver les ressources naturelles. Dans le cas de produits qui, pour des raisons de sécurité, de performance ou de protection des données, nécessitent une connexion fixe à une batterie interne, celle-ci ne doit être remplacée que par un personnel qualifié.

Livre le produit en fin de vie aux points de collecte appropriés pour la mise au rebut des équipements électriques et électroniques : cela garantit que la batterie se trouvant à l'intérieur est également correctement traitée.

Pour des informations plus détaillées sur la mise au rebut de la batterie épuisée ou du produit, vous pouvez contacter le bureau municipal, le service local de collecte des déchets ou le point de vente où vous l'avez achetée.

Selon le décret-législatif 49/2014, le produit relève de la gestion des DEEE AEE (équipements électriques et électroniques) (collecte séparée).

Consignes de sécurité

Lisez entièrement le manuel et les instructions avant d'utiliser le produit.

Nom du produit : Ducati CORSE AIR

Type de produit : trottinette électrique

Année de production : 2020

• Remarque : pour recharger cette trottinette électrique, utilisez UNIQUEMENT le chargeur fourni étiqueté FY0632941500E avec la tension de sortie suivante : 29,4 V - 1,5 A.
• L'utilisation d'un autre type de chargeur peut endommager le produit ou poser d'autres risques potentiels.
• Ne rechargez jamais le produit sans surveillance.
• La durée de recharge du produit ne doit pas dépasser quatre heures. Arrêtez le rechargement au bout de quatre heures. Le produit ne doit être rechargé qu'à des températures comprises entre 0 C et 45 C.
• Si vous le rechargez à des températures inférieures ou supérieures, il y a un risque que la batterie offre des performances réduites, avec le risque d'endommager le produit et de vous blesser.
• Le produit ne doit être utilisé qu'à des températures comprises entre -10 C et 45 C.
• Si elle est utilisée à des températures plus basses ou plus élevées, il y a un risque que la batterie offre des performances réduites, avec le risque d'endommager le produit et de se blesser.
• Stockez le produit à des températures comprises entre 0 C et 35 C (la température de stockage optimale est de 25 C)
• Rechargez et stockez dans un endroit sec et ouvert, loin des carburants (c'est-à-dire de tout élément inflammable).
• Ne le rechargez pas au soleil ou à proximité de flammes nues.
• Ne rechargez pas le produit immédiatement après utilisation. Laissez le produit refroidir pendant une heure avant de le recharger.
• Si vous vous absentez pendant une longue durée, par exemple pour les vacances, et confiez l'appareil à des tiers, laissez-le en état de charge partielle (20-50 % de charge). Jamais complètement rechargé.
• Le produit est souvent fourni partiellement chargé. Laissez-le dans cet état jusqu'à ce qu'il soit prêt à être utilisé.

Déclaration de conformité ce (directive machines)

La soussigné

Nom de la société: M. T. Distribution S. r. l.

Adresse: Via Bargellino 10, 40012 Calderara di Reno (BO), Italie

que la conception et la production de ce produit

Marque du produit:	DUCATI
Numéro modèle article:	Ducati Corse AIR
Type de produit:	Trottinette électrique

est conforme aux directives suivantes :

et est donc conforme aux exigences essentielles de la Directive Machines.

MD 2006/42/EC,

LVD 2014/35/EU

EMC 2014/30/EU

Nom et adresse de la personne autorisée à signer la déclaration et à remplir le dossier technique

N° de série: DCMN20200500001 à DCMN20200504000

Nom et prénom: Alessandro Summa

Poste: PDG

Société: M. T. Distribution S. r. l.

Adresse: Via Bargellino 10, 40012 Calderara di Reno (BO), Italy

Date : 01/05/2020

Alessandro Summa

PDG

M. T. DISTRIBUTION SRL Via Bargellino, 10 b/c

40012 CALDERARADENO [BO] FIOHO FISO. 011984037

NORIBINOGROME QALIGTIC E TIMBRO AZIENDALE
