MANUAL DE UTILIZADOR STN2000PTC STANLEY

REPTermoventilador elétrico Este aparelho deve ser utilizado apenas em espaços bem isolados ou em utilizações ocasionais. ST-22-240-E / ST-23-240-E / ST-25-400-E STEC-494© 2018, Obelis S.A. Sede social: Bd. Général Wahis, 53 1030 Brussels, Belgium NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA

ANTES DE UTILIZAR O APARELHO. - Este aparelho pode ser utilizado por crianças a partir dos oito anos e pessoas com capacidades físicas, sensoriais e mentais reduzidas, ou com falta de experiência e conhecimentos, quando supervisionadas relativamente à sua utilização em segurança e se compreenderem os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser efetuadas por crianças sem supervisão. - As crianças com menos de três anos devem manter- se afastadas do aparelho, exceto se permanentemente supervisionadas. As crianças entre os três e os oito anos devem apenas ligar/desligar o aparelho, se este tiver sido colocado ou instalado na posição normal de funcionamento e se forem supervisionadas ou instruídas relativamente à sua utilização em segurança e se compreenderem os riscos envolvidos. As crianças entre os três e os oito anos não devem ligar a cha de alimentação elétrica do aparelho ou regular, limpar ou executar a sua manutenção. - AVISO: Algumas peças deste produto podem car muito quentes e provocar queimaduras. Prestar especial atenção na presença de crianças e pessoas vulneráveis. - Quando danicado, o cabo de alimentação deve ser substituído pelo fabricante ou um técnico de manutenção autorizado para evitar um perigo. - O aquecedor não deve ser localizado imediatamente debaixo de tomadas elétricas. - Não utilizar este aquecedor nas imediações de banheiras, chuveiros ou piscinas. - Não utilizar o aparelho para outros ns. Apenas para utilização doméstica em espaços interiores. - Colocar o aparelho em superfícies planas, estáveis e resistentes ao calor. A operação do produto noutros locais pode conduzir a situações de perigo. - Pode ocorrer a libertação de odores durante os minutos iniciais da primeira utilização. Esta situação é normal e desaparece rapidamente. - Não reparar, desmontar ou modicar o aparelho. Não existem peças no interior que requeiram manutenção. - AVISO - ao utilizar uma extensão elétrica, não ultrapassar a potência máxima nominal da mesma.© 2018, Obelis S.A. Sede social: Bd. Général Wahis, 53 1030 Brussels, Belgium NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA

Ler o manual de instruções: ler o manual de instruções, sempre que surgir este símbolo. Não utilizar o aparelho para outros ns. Apenas para utilização doméstica em espaços interiores. ATENÇÃO: para evitar sobreaquecimento, não cobrir o aparelho.© 2018, Obelis S.A. Sede social: Bd. Général Wahis, 53 1030 Brussels, Belgium NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA

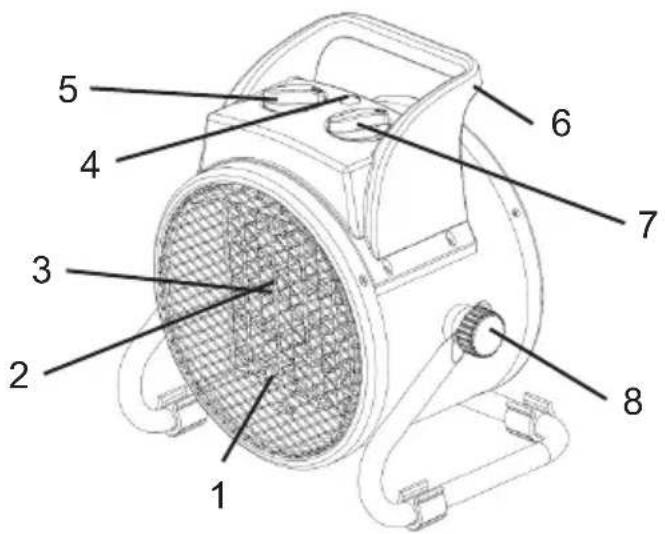

3. Resistência de aquecimento

4. Luz de indicação de ligado/desligado

8. Botão de regulação (x2)© 2018, Obelis S.A. Sede social:

POTÊNCIA DE ALIMENTAÇÃO

/h) 158 217 300 VOLUME DE AQUECIMENTO (m

Unidade desligada Ventilador em funcionamento – Sem aquecimento Ventilador em funcionamento – Aquecimento com 1/2 da potência Ventilador em funcionamento – Aquecimento à potência máxima NOTA: o ventilador funciona de forma contínua quando o aquecedor está em funcionamento. ESPECIFICAÇÕES Especicações sujeitas a alteração sem aviso prévio© 2018, Obelis S.A. Sede social: Bd. Général Wahis, 53 1030 Brussels, BelgiumNUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA QUANDO ESTIVER LIGADO À CORRENTE

Informações sobre segurança IMPORTANTE: ler e compreender todas as informações sobre segurança e as instruções neste manual antes de operar o aquecedor. RISCO DE EXPLOSÃO! Não utilizar este aquecedor em locais com gases nocivos, explosivos ou inflamáveis ou fumos ou substâncias perigosas. PERIGO RISCO DE INCÊNDIO! Não utilizar este aquecedor nas proximidades de materiais combustíveis. ATENÇÃO PERIGO DE CHOQUE ELÉTRICO! Não utilizar este aquecedor nas imediações de banheiras, chuveiros ou piscinas. ATENÇÃO PERIGO DE QUEIMADURAS! Não tocar na parte dianteira do aparelho em funcionamento. Este aparelho aquece quando estiver em funcionamento. ATENÇÃO Risco de lesões corporais! Não mover o aquecedor quando estiver em funcionamento. ATENÇÃO RISCO DE CHOQUE ELÉTRICO!

DESLIGAR O AQUECEDOR DA

ALIMENTAÇÃO ELÉTRICA ANTES

As crianças devem ser supervisionadas para que não brinquem com o aparelho. Utilizar SEMPRE corrente elétrica com a tensão e frequência indicadas na chapa de características do aquecedor. Utilizar SEMPRE uma extensão adequada para o aparelho. Vericar SEMPRE se os cabos elétricos estão protegidos contra curto-circuito e sobrecargas. Manter SEMPRE o cabo de alimentação afastado do fluxo de ar quente. Desligar SEMPRE o aquecedor da alimentação quando não estiver a ser utilizado. NUNCA colocar o aquecedor em superfícies pequenas, irregulares ou instáveis que possam provocar a sua queda. NUNCA ligar outros aparelhos à mesma tomada elétrica do termoventilador. NUNCA utilizar o aquecedor com as proteções de acesso removidas. NUNCA bloquear a saída de ar quente quando o aquecedor estiver em funcionamento. NUNCA cobrir ou obstruir o aquecedor. NUNCA instalar o aquecedor em condutas. NUNCA puxar ou transportar o aquecedor pelo cabo de alimentação. NUNCA utilizar o aquecedor com dispositivos de controlo da alimentação externos, como temporizadores. Não utilizar o aquecedor, se estiver danificado. A manutenção do aquecedor deve ser efetuada por uma pessoa qualificada ou um técnico de assistência.© 2018, Obelis S.A. Sede social: Bd. Général Wahis, 53 1030 Brussels, Belgium NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA

1. Posicionar o aquecedor na posição

vertical, sobre uma superfície rme e nivelada e a uma distância segura de ambientes húmidos e objetos inamáveis.

2. Ligar o aquecedor a uma fonte

de alimentação adequada.

3. Colocar o botão do termóstato

4. O aquecedor liga quando o seletor

de funcionamento estiver numa das posições de aquecimento.

5. Assim que o espaço atingir a temperatura

desejada, rodar o controlo do termóstato até a resistência de aquecimento desligar.

6. Antes de desligar o aquecedor, colocar

o botão do termóstato na posição “-” e rodar o interruptor para a posição de ventilação. Deixar arrefecer o aparelho durante 2 minutos, e apenas depois desligar o aquecedor e desligar a cha da tomada de alimentação. Controlo de segurança automático de sobreaquecimento - Este aquecedor está equipado com um termóstato interno de segurança e com um circuito de proteção contra sobreaquecimento. Quando for atingida uma possível temperatura de sobreaquecimento, o sistema desliga automaticamente o aquecedor. Instruções do termóstato - Começar por regular o termóstato para “+” e deixar o aquecedor funcionar à potência máxima. Quando a temperatura do espaço atingir o valor desejado, rodar o termóstato para a esquerda até desligar. - O termóstato liga e desliga automaticamente para controlar a temperatura do espaço de acordo com o valor predenido e para manter a temperatura do espaço. - Ao utilizar o aquecedor pela primeira vez, é normal uma ligeira emissão de fumo. Esta situação é normal e para após alguns breves instantes. A resistência de aquecimento é de aço e foi revestida com uma camada de óleo lubricante de proteção durante a produção. O fumo é provocado pelo aquecimento do óleo lubricante remanescente. Limpeza e manutenção - Antes de limpar o aparelho, desligá-lo da tomada e deixá-lo arrefecer. - O invólucro suja-se facilmente. Limpá-lo frequentemente com uma esponja suave. Para as peças muito sujas, limpar com uma esponja embebida em água a menos de 50 ºC e detergente neutro; secar depois o invólucro do aquecedor com um pano limpo. Não deixar entrar água no aparelho. - Para proteger o invólucro, não aplicar água sobre o aquecedor e nunca utilizar solventes como gasolina, acetato de isoamilo, tolueno, etc. para o limpar. - Parar armazenar o aquecedor, deixá-lo arrefecer primeiro e mantê-lo seco. Em seguida, cobrir o aquecedor com um saco de plástico, colocá-lo na embalagem original e armazená-lo em local seco e ventilado.© 2018, Obelis S.A. Sede social: Bd. Général Wahis, 53 1030 Brussels, Belgium NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA

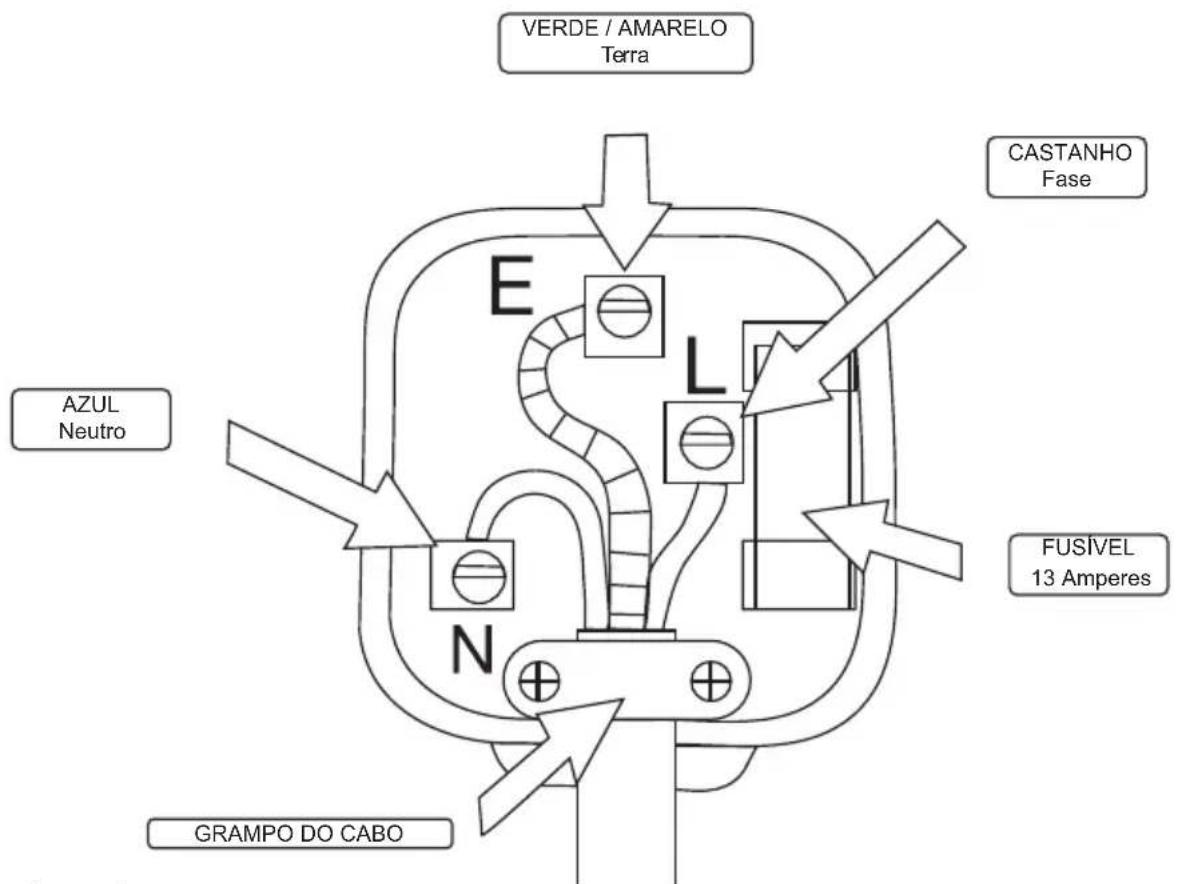

AZUL Neutro Esquema de ligações numa ficha de substituição Figura 3© 2018, Obelis S.A. Sede social: Bd. Général Wahis, 53 1030 Brussels, Belgium NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA

Anomalia Causa Solução O aquecedor não funciona, mesmo quando está ligado e o termóstato está também ligado.

1. Ficha solta; ligação

e vericar as ligações da cha e da tomada. Em seguida, ligar novamente. A resistência de aquecimento está incandescente.

1. Tensão de alimentação

1. Usar uma corrente

elétrica de acordo com as indicações na chapa de características.

2. Manter o aquecedor

afastado de sacos de plástico, papel e outros artigos que possam obstruir a entrada de ar. O aparelho não aqueceu, só funcionou o ventilador.

1. O interruptor não está numa

posição de aquecimento.

2. Foi atingida a temperatura

desejada no espaço aquecido.

3. A proteção contra

sobrecargas foi ativada.

1. Rodar o interruptor para

a posição de aquecimento desejada.

2. O termóstato desliga

assim que for atingida a temperatura desejada no espaço. O aquecedor funciona corretamente.

3. Desligar o aquecedor

e vericar se a entrada ou saída de ar está bloqueada. Desligar a cha e esperar, pelo menos, 10 minutos para a proteção contra sobrecarga ser restabelecida, antes de ligar novamente o aquecedor. Ruído anormal.

1. O aparelho não está

1. Colocar o aquecedor numa

Modelos: Item Símbolo Valor Unidade Item Unidade Potência calorífica

Potência calorífica nominal

NÃO Potência calorífica mínima (indicativa)

NÃO Potência calorífica contínua máxima

À potência calorífica nominal

NÃO À potência calorífica mínima

NÃO Em estado de vigília

Requisitos de informação para aquecedores de ambiente local eléctricos Tipo de potência calorífica, apenas para os aquecedores de ambiente local eléctricos de acumulação (seleccionar uma opção) comando manual da carga térmica, com termóstato integrado PT-02-240-EU; ST-02-240-E; ST-52-241-E; ST-22-240-E comando manual da carga térmica com retroacção da temperatura interior e/ou exterior potência calorífica com ventilador Consumo de electricidade auxiliar potência calorífica numa fase única, sem comando da temperatura interior em duas ou mais fases manuais, sem comando da temperatura interior com comando da temperatura interior por termóstato mecânico com comando electrónico da temperatura interior com comando electrónico da temperatura interior e temporizador diário com comando electrónico da temperatura interior e temporizador semanal Outras opções de comando (selecção múltipla possível) comando da temperatura interior, com detecção de presença comando da temperatura interior, com detecção de janelas abertas com opção de comando à distância com comando de arranque adaptativo com limitação do tempo de funcionamento com sensor de corpo negro Nome e endereço do fabricante ou o seu representante autorizado Obelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium Tipo de potência calorífica/comando da temperatura interior (seleccionar uma opção) 2,0© 2018, Obelis S.A. Sede social: Bd. Général Wahis, 53 1030 Brussels, Belgium NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA

QUANDO ESTIVER LIGADO À CORRENTE

Modelos: Item Símbolo Valor Unidade Item Unidade Potência calorífica

Potência calorífica nominal

NÃO Potência calorífica mínima (indicativa)

NÃO Potência calorífica contínua máxima

À potência calorífica nominal

NÃO À potência calorífica mínima

NÃO Em estado de vigília

Requisitos de informação para aquecedores de ambiente local eléctricos Tipo de potência calorífica, apenas para os aquecedores de ambiente local eléctricos de acumulação (seleccionar uma opção) comando manual da carga térmica, com termóstato integrado PT-03-240-EU; ST-03-240-E; ST-53-241-E; ST-23-240-E comando manual da carga térmica com retroacção da temperatura interior e/ou exterior potência calorífica com ventilador Consumo de electricidade auxiliar potência calorífica numa fase única, sem comando da temperatura interior em duas ou mais fases manuais, sem comando da temperatura interior com comando da temperatura interior por termóstato mecânico com comando electrónico da temperatura interior com comando electrónico da temperatura interior e temporizador diário com comando electrónico da temperatura interior e temporizador semanal Outras opções de comando (selecção múltipla possível) comando da temperatura interior, com detecção de presença comando da temperatura interior, com detecção de janelas abertas com opção de comando à distância com comando de arranque adaptativo com limitação do tempo de funcionamento com sensor de corpo negro Nome e endereço do fabricante ou o seu representante autorizado Obelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium Tipo de potência calorífica/comando da temperatura interior (seleccionar uma opção) 3,0© 2018, Obelis S.A. Sede social: Bd. Général Wahis, 53 1030 Brussels, Belgium NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA

QUANDO ESTIVER LIGADO À CORRENTE

Modelos: Item Símbolo Valor Unidade Item Unidade Potência calorífica Potência calorífica nominal

NÃO Potência calorífica mínima (indicativa)

NÃO Potência calorífica contínua máxima

À potência calorífica nominal

NÃO À potência calorífica mínima

NÃO Em estado de vigília

Requisitos de informação para aquecedores de ambiente local eléctricos Tipo de potência calorífica, apenas para os aquecedores de ambiente local eléctricos de acumulação (seleccionar uma opção) comando manual da carga térmica, com termóstato integrado PT-05-400-EU; ST-05-400-E; ST-55-401-E; ST-305-401-E; ST-25-400-E comando manual da carga térmica com retroacção da temperatura interior e/ou exterior potência calorífica com ventilador Consumo de electricidade auxiliar potência calorífica numa fase única, sem comando da temperatura interior em duas ou mais fases manuais, sem comando da temperatura interior com comando da temperatura interior por termóstato mecânico com comando electrónico da temperatura interior com comando electrónico da temperatura interior e temporizador diário com comando electrónico da temperatura interior e temporizador semanal Outras opções de comando (selecção múltipla possível) comando da temperatura interior, com detecção de presença comando da temperatura interior, com detecção de janelas abertas com opção de comando à distância com comando de arranque adaptativo com limitação do tempo de funcionamento com sensor de corpo negro Nome e endereço do fabricante ou o seu representante autorizado Obelis S.A. Bd. Général Wahis, 53 1030 Brussels, Belgium Tipo de potência calorífica/comando da temperatura interior (seleccionar uma opção) 5,0© 2018, Obelis S.A. Sede social: Bd. Général Wahis, 53 1030 Brussels, Belgium NUNCA DEIXAR O AQUECEDOR SEM VIGILÂNCIA
