TB 113 - Testador elétrico Testboy - Manual de utilização gratuito

Tipo de produto	Testador de tensão sem contato
Marca	Testboy
Modelo	TB 113
Faixa de tensão	12 - 1 000 V CA
Alimentação	2 pilhas AAA 1,5 V (micro)
Índice de proteção	IP 40
Categoria de sobretensão	CAT III 1000 V / CAT IV 600 V
Norma	CEI/EN 61010-1 (DIN VDE 0411)
Funções principais	Detecção de tensão sem contato, lanterna LED, sinal sonoro
Lanterna	LED de alta potência, autonomia de até 80 horas
Manutenção e limpeza	Limpar com um pano seco
Dimensões (estimadas)	Aproximadamente 150 x 25 x 20 mm
Peso (estimado)	Aproximadamente 50 g (com pilhas)
Segurança	Respeitar as 5 regras de segurança; evitar campos eletromagnéticos e mudanças bruscas de temperatura
Uso previsto	Uso por especialistas para detecção de tensão alternada
Certificação	CE, conformidade com as diretivas europeias
Fabricante	Testboy GmbH, Alemanha

Perguntas frequentes - TB 113 Testboy

Como detectar uma tensão com o Testboy TB 113?

Aproxime a ponta de teste do condutor. Se uma tensão alternada superior a 110 V for detectada, a tampa branca acende em vermelho e um sinal sonoro soa. Para detectar tensões inferiores a 110 V, ligue primeiro a lanterna.

Como ligar a lanterna?

Use o interruptor localizado no aparelho (marca 1b) para ligar a lanterna LED integrada.

Qual é a faixa de tensão detectável?

O aparelho detecta tensões alternadas de 12 V a 1 000 V CA. Para tensões inferiores a 110 V, a lanterna deve estar ligada.

O aparelho é adequado para medir em baixa tensão?

Sim, ele pode detectar tensões a partir de 12 V CA, mas apenas quando a lanterna está ligada. É destinado ao uso por especialistas.

O que fazer se o aparelho não detectar uma tensão?

Verifique o estado das pilhas e a presença de tensão em uma fonte conhecida. A falta de detecção pode ser devida a uma blindagem do cabo, isolamento espesso ou distância muito grande. O aparelho não é adequado para confirmar a ausência de tensão.

Como substituir as pilhas?

Levante o compartimento das pilhas com uma chave de fenda na entalhe (marca 2). Insira duas pilhas AAA 1,5 V respeitando a polaridade.

Quais são as instruções de segurança importantes?

Respeite as cinco regras de segurança: desconexão, proteção contra religação, verificação de ausência de tensão em dois polos, aterramento e cobertura de peças vizinhas. Nunca direcione o raio laser para os olhos.

Qual é o índice de proteção do Testboy TB 113?

O índice de proteção é IP 40, o que significa que é protegido contra corpos sólidos maiores que 1 mm, mas não contra água.

Como limpar o aparelho?

Use um pano seco para limpar o aparelho. Não use produtos químicos ou abrasivos.

Onde encontrar a declaração de conformidade?

A declaração de conformidade está disponível no site www.testboy.de. O produto está em conformidade com as diretivas CE em vigor.

MANUAL DE UTILIZADOR TB 113 Testboy

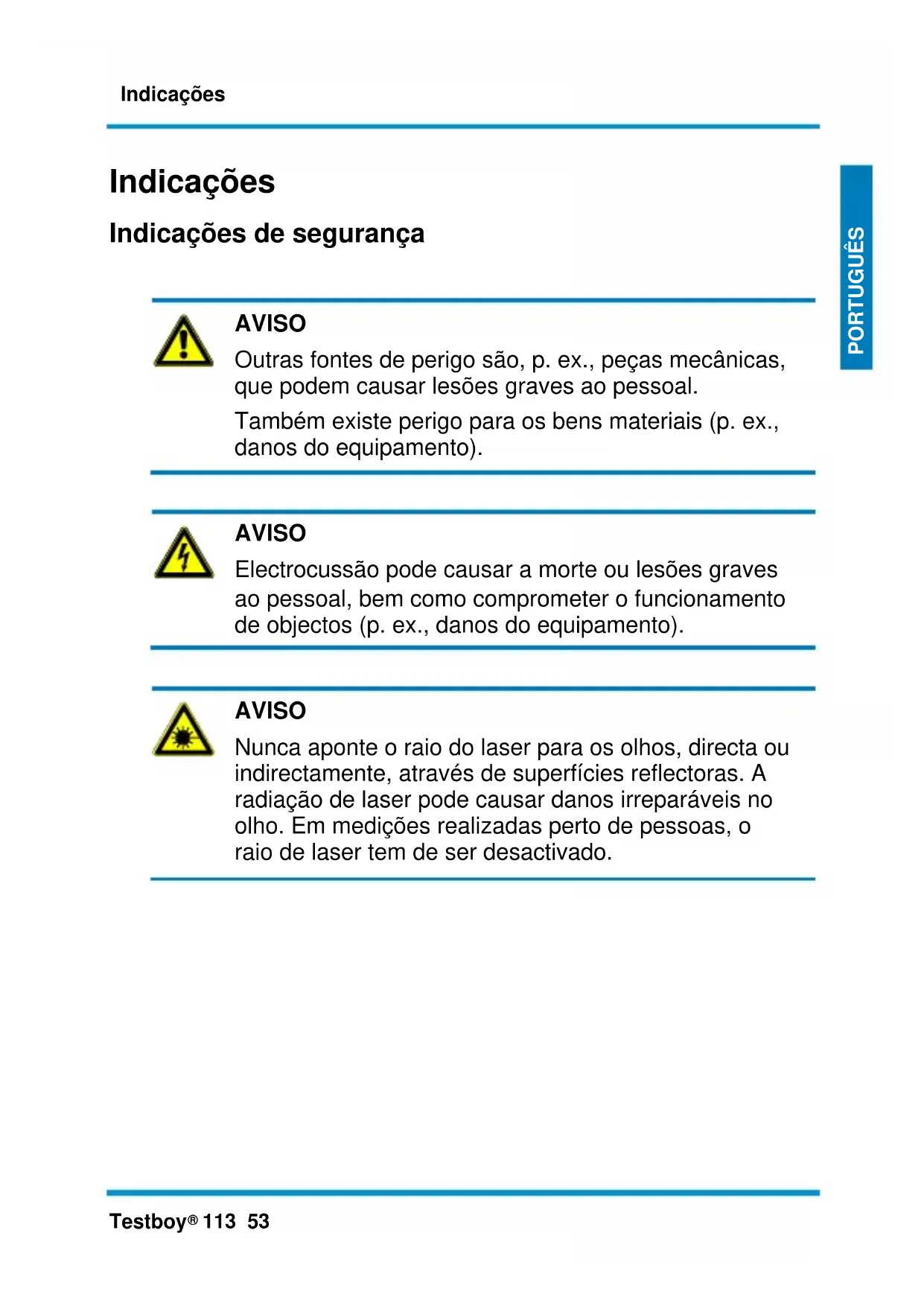

Testboy® 113 Instruções de serviço 53

Indicações de segurança

AVISO

Outras fontes de perigo são, p. ex., peças mecânicas, que podem causar lesões graves ao pessoal.

Também existe perigo para os bens materiais (p. ex., danos do equipamento).

AVISO

Electrocussão pode causar a morte ou lesões graves ao pessoal, bem como comprometer o funcionamento de objectos (p. ex., danos do equipamento).

AVISO

Nunca aponte o raio do laser para os olhos, directa ou indirectamente, através de superfícies reflectoras. A radiação de laser pode causar danos irreparáveis no olho. Em medições realizadas perto de pessoas, o raio de laser tem de ser desactivado.

Indicações gerais de segurança

AVISO

Por motivos de segurança e de homologação (CE), não são permitidas modificações construtivas e/ou alterações arbitrárias do equipamento. A fim de garantir uma operação segura com o equipamento, há que cumprir as indicações de segurança, advertências e o capítulo "Utilização adequada".

AVISO

Antes de utilizar o equipamento, observe as seguintes indicações:

Evite operar o equipamento perto de aparelhos de soldar eléctricos, aquecedores por indução e outros campos electromagnéticos.
Após mudanças abruptas de temperatura, antes de ser usado o equipamento deve ser estabilizado durante aprox. 30 minutos, para se adaptar à nova temperatura ambiente e para estabilizar o sensor de IV.
Não sujeite o equipamento a temperaturas elevadas por muito tempo.
Evite ambientes poeirentos e húmidos.
Equipamentos de medição e os seus acessórios não são brinquedos e devem ser mantidos afastados das crianças!
Em instalações industriais, há que cumprir as normas de prevenção de acidentes da união das associações profissionais industriais para instalações eléctricas e meios de produção.

Tenha em consideração as cinco regras de segurança:

1 Desligar da corrente
2 Proteger contra nova ligação
3 Verificar a ausência de tensão (em dois pólos)
4 Ligar à terra e em curto-circuito
5 Isolar peças adjacentes que estejam sob tensão

Utilização adequada

O equipamento é concebido apenas para as aplicações descritas nas instruções de serviço. Qualquer outra utilização é proibida e pode causar acidentes ou destruição do equipamento. Estas aplicações fazem caducar qualquer pretensão à garantia por parte do operador relativamente ao fabricante.

Para proteger o equipamento contra danos, em caso de períodos prolongados de não utilização, retire as pilhas do equipamento.

Não assumimos qualquer responsabilidade em caso de danos materiais ou pessoais provocados por manuseamento inadequado ou por inobservância das indicações de segurança. Em casos desses, caduca qualquer pretensão à garantia. Um ponto de exclamação dentro de um triângulo remete para indicações de segurança das instruções de serviço. Antes de colocar o equipamento em funcionamento, leia as instruções completas. Este equipamento ostenta a marca CE, pelo que satisfaz as directivas necessárias.

Reservado o direito de proceder a alterações das especificações sem aviso prévio © Testboy GmbH, Alemanha.

Exoneração de responsabilidade

Em caso de danos provocados pela inobservância das instruções de serviço, a pretensão à garantia caduca! Não nos responsabilizados por danos subsequentes daí resultantes!

Testboy não se responsabiliza por danos que resultem

de inobservância das instruções
de alterações no produto não autorizadas pela Testboy ou
da utilização de peças sobresselentes não fabricadas ou não homologadas pela Testboy
do estado sob influência de álcool, drogas ou medicamentos.

Exactidão das instruções de serviço

As presentes instruções de serviço foram elaboradas com todo o cuidado. Não assumimos qualquer responsabilidade pela exactidão e integralidade dos dados, ilustrações e desenhos. Reservado o direito a alterações, erros de impressão e erros.

Eliminação

Caro cliente Testboy, ao adquirir o nosso produto, terá a possibilidade de o devolver, em locais próprios de recolha, no final da sua vida útil, como sucata electrónica.

A REEE regulamenta a retoma e a reciclagem de aparelhos elétricos usados. Os fabricantes de aparelhos elétricos são obrigados a receber e reciclar gratuitamente todos os produtos que tenham sido vendidos. Os aparelhos elétricos já não podem ser eliminados juntamente com os resíduos domésticos "normais". Os aparelhos elétricos devem ser reciclados e eliminados separadamente. Todos os aparelhos abrangidos por esta diretiva estão assinalados com este logótipo.

Eliminação de baterias usadas

Enquanto consumidor final, por lei você está obrigado (legislação relativa a pilhas/baterias) a devolver todas as baterias e acumuladores usados; é proibido eliminar esse equipamento junto com o lixo doméstico!

Baterias e acumuladores contendo substâncias nocivas estão identificados com os símbolos ao lado, os quais remetem para a proibição de eliminação juntamente com o lixo doméstico.

As designações para metais pesados determinantes são:

Cd = Cádmio, Hg = Mercúrio, Pb = Chumbo.

As suas baterias e acumuladores usados podem ser entregues gratuitamente nos locais de recolha do seu município ou em todos os pontos de venda de

baterias e acumuladores!

Certificado de qualidade

Todas as actividades e processos relevantes para a qualidade realizados no âmbito da Testboy GmbH são monitorizados permanentemente por um sistema de gestão de qualidade. A Testboy GmbH confirma ainda que os dispositivos de ensaio e instrumentos usados durante a calibragem são sujeitos a uma monitorização permanente.

Declaração de conformidade

O produto cumpre os requisitos das mais recentes diretivas. Para mais informações, veja na internet, em www.testboy.de

Operação

Obrigado por se ter decidido pela compra do Testboy ^® 113.

Controlo de tensão sem contacto, a partir de 12 V AC
Lanterna de bolso de LED de alto rendimento
Aviso acústico

Controlo de tensão sem contacto

O Testboy ^® 113 consegue detetar linhas condutoras de tensão com o circuito integrado na ponta.

Ao detetar uma tensão alternada > 110 Volt AC, a tampa branca acende vermelha (v. fig. ponto 1a) e soa um sinal acústico. Para conseguir detetar tensões inferiores a 110 V AC, ligue a lanterna de bolso no interruptor (1b). Agora podem ser detetadas tensões alternadas a partir de 12 V AC.

Não é necessário fluxo de corrente!

-1b -2 1a

Antes de o utilizar, verifique se o detetor de tensão funciona em condições, medindo a tensão numa fonte de tensão conhecida (p. ex., tomada)!

Ligue a lanterna de bolso integrada no interruptor (v. fig. ponto 1b). Com o LED de alto rendimento, consegue-se uma vida útil de até 80 horas por série de pilhas! A vida útil dos LED é superior a 100.000 horas.

Troca de pilhas

Com uma chave-de-fendas, levante o compartimento das pilhas pelo entalhe (v. fig. ponto 2). Ao colocar as pilhas novas, atenção à polaridade correta!

As pilhas não podem ser eliminadas no lixo doméstico. Procure o ponto de recolha de pilhas mais próximo!

Dados técnicos

Amplitude de tensão	12 – 1000 V AC
Alimentação de energia	2 x 1,5 V tipo AAA Micro
Tipo de proteção	IP 40
Categoria de sobretensão	CAT III 1000 V / CAT IV 600 V
Norma de teste	CEI/EN 61010-1(DIN VDE 0411)
