MODE D'EMPLOI TB 113 Testboy

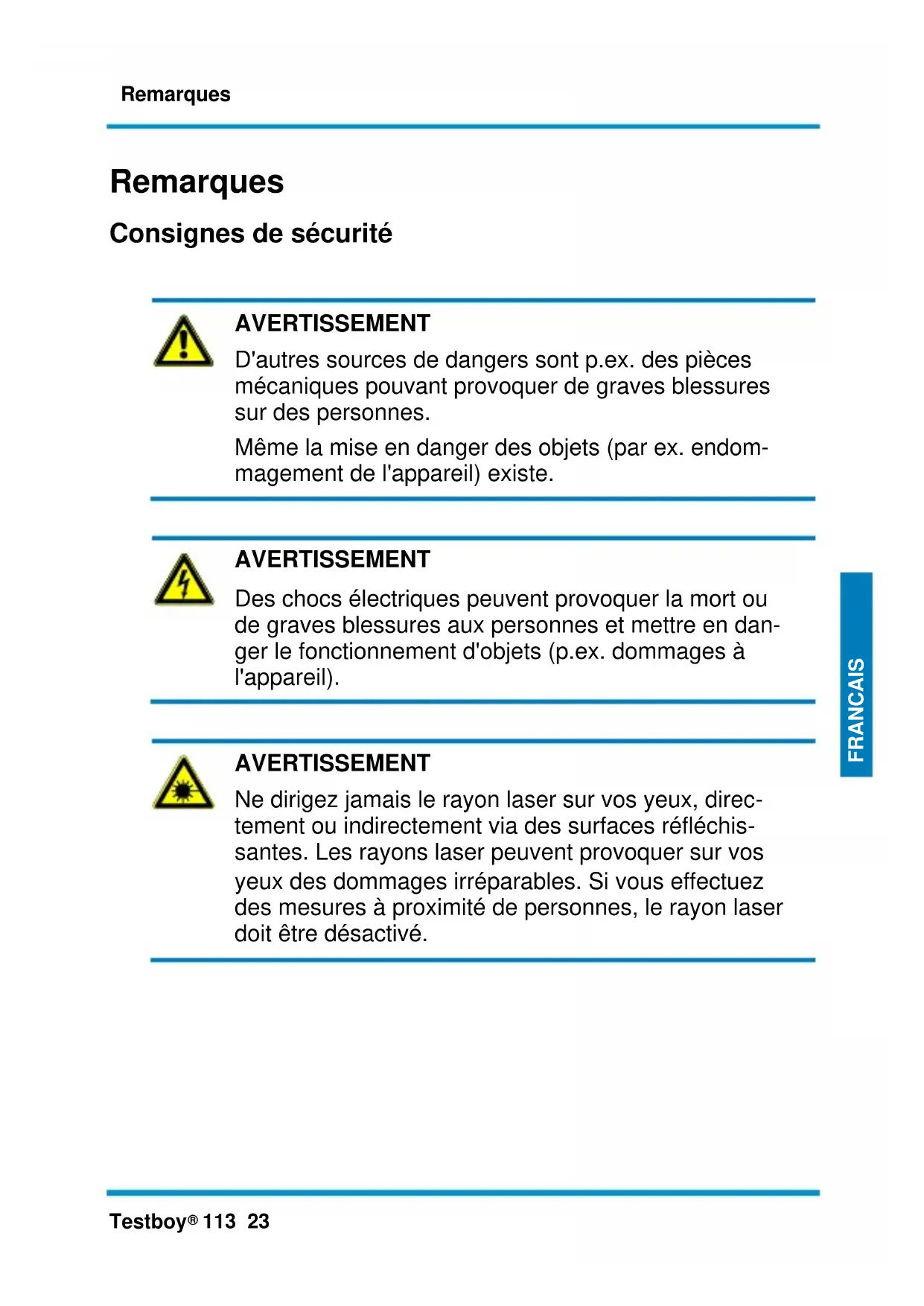

DEUTSCH DEUTSCH FRANÇAIS Remarques Consignes de sécurité

AVERTISSEMENT D'autres sources de dangers sont p.ex. des pièces mécaniques pouvant provoquer de graves blessures sur des personnes. Même la mise en danger des objets (par ex. endom- magement de l'appareil) existe.

AVERTISSEMENT Des chocs électriques peuvent provoquer la mort ou de graves blessures aux personnes et mettre en dan- ger le fonctionnement d'objets (p.ex. dommages à l'appareil).

AVERTISSEMENT Ne dirigez jamais le rayon laser sur vos yeux, direc- tement ou indirectement via des surfaces réfléchis- santes. Les rayons laser peuvent provoquer sur vos yeux des dommages irréparables. Si vous effectuez des mesures à proximité de personnes, le rayon laser doit être désactivé.Remarques 24 Testboy

Consignes générales de sécurité

AVERTISSEMENT Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier l'appareil de votre propre chef. Afin d'assurer un fonctionnement sûr de l'appareil, respecter absolument les consignes de sécurité, les avertissements ainsi que le chapitre "Utilisation con- forme".

AVERTISSEMENT Avant d'utiliser l'appareil, veuillez observer les re- marques suivantes : | Evitez d'utiliser l'appareil à proximité d'appareils de soudage électriques, de dispositifs de chauffage à induction et autres champs électromagnétiques. | Après des changements de température subites, l'appareil doit être adapté à la nouvelle température ambiante pendant env. 30 minutes avant utilisation, pour stabiliser le capteur IR. | N'exposez pas l'appareil à de hautes températures pendant un temps prolongé. | Evitez les environnements poussiéreux et humides. | Les appareils de mesure et les accessoires ne sont pas des jouets. Ecartez-les des enfants ! | Dans les établissements professionnels, respectez les consignes de prévention des accidents émises par l'association des caisses d'assurance mutuelle de l'industrie pour les installations et équipements électriques.Remarques Testboy

Veuillez respecter les cinq règles de sécurité : 1 Déconnexion 2 Protection contre la remise sous tension 3 Vérifier l'absence de tension (l'absence de tension doit être constatée sur 2 pôles) 4 Mise à la terre et mise en court-circuit 5 Couvrir les pièces voisines sous tension

Utilisation conforme L'appareil n'est destiné qu'aux applications décrites dans la no- tice d'utilisation. Toute autre utilisation est interdite et peut pro- voquer des accidents ou la destruction de l'appareil. De telles applications annulent immédiatement toute garantie ou recours de l'utilisateur envers le fabricant.

Pour protéger l'appareil contre les dommages, enlevez les piles de l'appareil si vous ne l'utilisez pas pendant une durée prolongée.

En cas de dommages matériels ou corporels provo- qués par une manipulation non conforme ou le non- respect des consignes de sécurité, nous n'assumons aucune responsabilité. Dans de tels cas, tout recours en garantie est exclu. Un point d'exclamation dans un triangle renvoie à des consignes de sécurité se trou- vant dans le mode d'emploi. Avant la mise en service, lisez les instructions complètement. Cet appareil a été contrôlé CE et est donc conforme aux directives exi- gées.

Nous nous réservons le droit de changer les spécifications sans avis préalable © Testboy GmbH, Allemagne.Remarques 26 Testboy

Exclusion de responsabilité

En cas de dommages causés par le non-respect du mode d'emploi, tout recours en garantie est annulé ! Nous n'assumons aucune garantie pour les consé- quences qui en résultent !

Testboy n'assume aucune responsabilité pour les dommages résultant : | du non-respect du mode d'emploi, | de modifications du produit non autorisées par Testboy ou | de pièces de rechange non fabriquées ou non autorisées par Testboy | de l'influence de l'alcool, de drogues ou de médicaments. Pertinence du mode d'emploi Les présentes instructions d'utilisation ont été élaborées avec grand soin. Nous ne garantissons pas que les données, figures et dessins soient corrects ni complets. Sous réserve de modifi- cations, d'erreurs d'impression, d'erreurs et omissions.Remarques Testboy

DEUTSCH DEUTSCH FRANÇAIS Mise au rebut Cher client Testboy, en achetant notre produit, vous avez la possibilité de rendre l'appareil à des points de collecte pour dé- chets électroniques au terme de son cycle de vie.

La directive WEEE réglemente la reprise et le recy- clage des appareils électriques usagés. Les fabri- cants d'appareils électriques sont tenus de re- prendre et de recycler gratuitement les appareils électriques vendus. Les appareils électriques ne peuvent donc plus être jetés avec les déchets « normaux ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils soumis à cette directive portent ce logo.

Mise au rebut de piles usagées

En tant que consommateur final, vous êtes tenu par la loi (loi sur les piles) de rendre toutes vos piles et accumulateurs ; la mise aux déchets ménagers est interdite ! Les piles/accumulateurs comportant des substances polluantes sont repérés par les symboles ci-contre, indiquant l'interdiction de mise aux déchets ména- gers. Les désignations du métal lourd déterminant sont les suivantes : Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez rendre vos piles/accumulateurs usagés gratuitement à tous les points de collecte de votre commune ou aux points de vente de piles / accumu- lateurs !Remarques 28 Testboy

Certificat de qualité Toutes les activités et procédures qualitatives effectuées au sein de la société Testboy GmbH sont contrôlées en perma- nence par un système de gestion de la qualité. Testboy GmbH garantit en outre que les outils et instruments de contrôle utili- sés lors de l'étalonnage sont soumis à un contrôle permanent. Déclaration de conformité Le produit est conforme avec les dernières directives. Plus d'in- formations sur www.testboy.deUtilisation Testboy

DEUTSCH DEUTSCH FRANÇAIS Utilisation Nous vous remercions vivement d'avoir acheté le Testboy

| Contrôle de tension sans contact, dès 12 V CA | Lampe de poche LED forte puissance | Signal sonore Contrôle de tension sans contact Grâce au circuit électrique intégré dans sa pointe de test, le Testboy

113 est capable de détecter tout conducteur sous tension. Si une tension alternative supérieure à 110 Volt est détectée, le capuchon blanc s'allume en rouge (voir repère 1a sur la fi- gure) et un signal sonore retentit. Pour pouvoir détecter les tensions inférieures à 110 V CA, allumez la lampe de poche à l'aide de l'interrupteur (1b). Vous pouvez maintenant détecter les tensions alterna- tives dès 12 V CA. Aucun passage de courant n'est néces- saire !

Avant utilisation, vérifier le fonctionnement impeccable du contrôleur de tension sur une source de tension connue (par ex. prise de courant) !Utilisation 30 Testboy

Si lors de l'utilisation de cette fonction, la lampe ne s'allume pas, il est possible qu'une tension soit quand même présente. L'appareil de contrôle indique des tensions actives, générant depuis des sources de courant (réseau électrique) des champs électriques suffisamment forts. Si l'intensité du champ est basse, l'appareil peut ne pas indiquer une tension qui lui serait appliquée. Si l'appareil ne reconnaît pas une tension présente, l'origine peut se trouver dans les facteurs cités ci-dessous : ● fils/câbles blindés/écrantés ● épaisseur et nature de l'isolant ● distance par rapport à la source de tension ● consommateurs totalement isolés, empêchant une mise à la masse efficace. ● prise dans des prises femelles intégrées / différences dans le modèles des prises ● état de l'appareil et des piles Attention en cas de tensions supérieures à 30 V, risque de choc électrique ! PRÉVU UNIQUEMENT POUR UTILISATION PAR DES SPÉ- CIALISTES Chaque personne utilisant cet instrument de mesure devrait être formée en conséquence et être familiarisée avec les risques particuliers survenant dans un environnement industriel lors de la mesure de tension, ainsi qu'avec les dispositions de sécurité et les procédures de vérification du fonctionnement correct de l'appareil, avant et après chaque utilisation. Le contrôle de tension sans contact ne convient pas pour dé- terminer si une ligne est sous tension ou ne l'est pas.Utilisation Testboy

DEUTSCH DEUTSCH FRANÇAIS Définition des catégories de mesure : Catégorie de mesure II : il s'agit des mesures sur les circuits électriques reliés directement au réseau basse tension par con- necteur. Courant de court-circuit typique < 10 kA Catégorie de mesure III : mesures au sein des installations de bâtiment (consommateurs à demeure, raccordés sans connec- teur, raccordement divisionnaire, équipements intégrés en fixe au tableau de distribution). Courant de court-circuit typique < 50 kA Catégorie de mesure IV : mesures sur la source de l'installation basse tension (compteurs, raccordement principal, protection primaire contre les surintensités). Courant de court-circuit ty- pique >> 50 kA Tester l'appareil aussi bien avant qu'après utilisation, sur une source de tension connue située dans l'étendue nominale de l'appareil afin de garantir le fonctionnement correct de celui-ci. Lire la présente notice avant utilisation. Si l'appareil n'est pas utilisé conformément aux indications du constructeur, la protec- tion mise à disposition par l'appareil peut être entravée. En cas d'association entre sonde de mesure et accessoires, il faut utiliser la plus faible des deux catégories de mesure entre sonde et accessoire. Sauf autorisation expresse du constructeur ou de son représen- tant, il est interdit de modifier ou de remplacer des pièces de l'appareil et de ses accessoires. Pour nettoyer l'appareil, utiliser un chiffon sec.Utilisation 32 Testboy

Lampe de poche A l'aide de l'interrupteur, allumez la lampe de poche intégrée (voir repère 1b sur la figure). La LED de forte puissance permet d'obtenir une durée d'éclairage allant jusqu'à 80 heures (par jeu de piles) ! La durée de vie de la LED dépasse les 100 000 heures. Remplacement des piles A l'aide d'un tournevis, soulevez le compartiment des piles par l'encoche (voir repère 2 sur la figure). Lors de la mise en place des piles neuves, veiller à respecter la polarité !

Ne pas mettre les piles dans les déchets ménagers. Des points de collecte existent, même près de chez vous !

Caractéristiques techniques Plage de tension

Alimentation électrique 2 piles type 1,5 V AAA micro Indice de protection IP 40 Catégorie de surtension
