РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TB 113 Testboy

Инструкция по эксплуатации

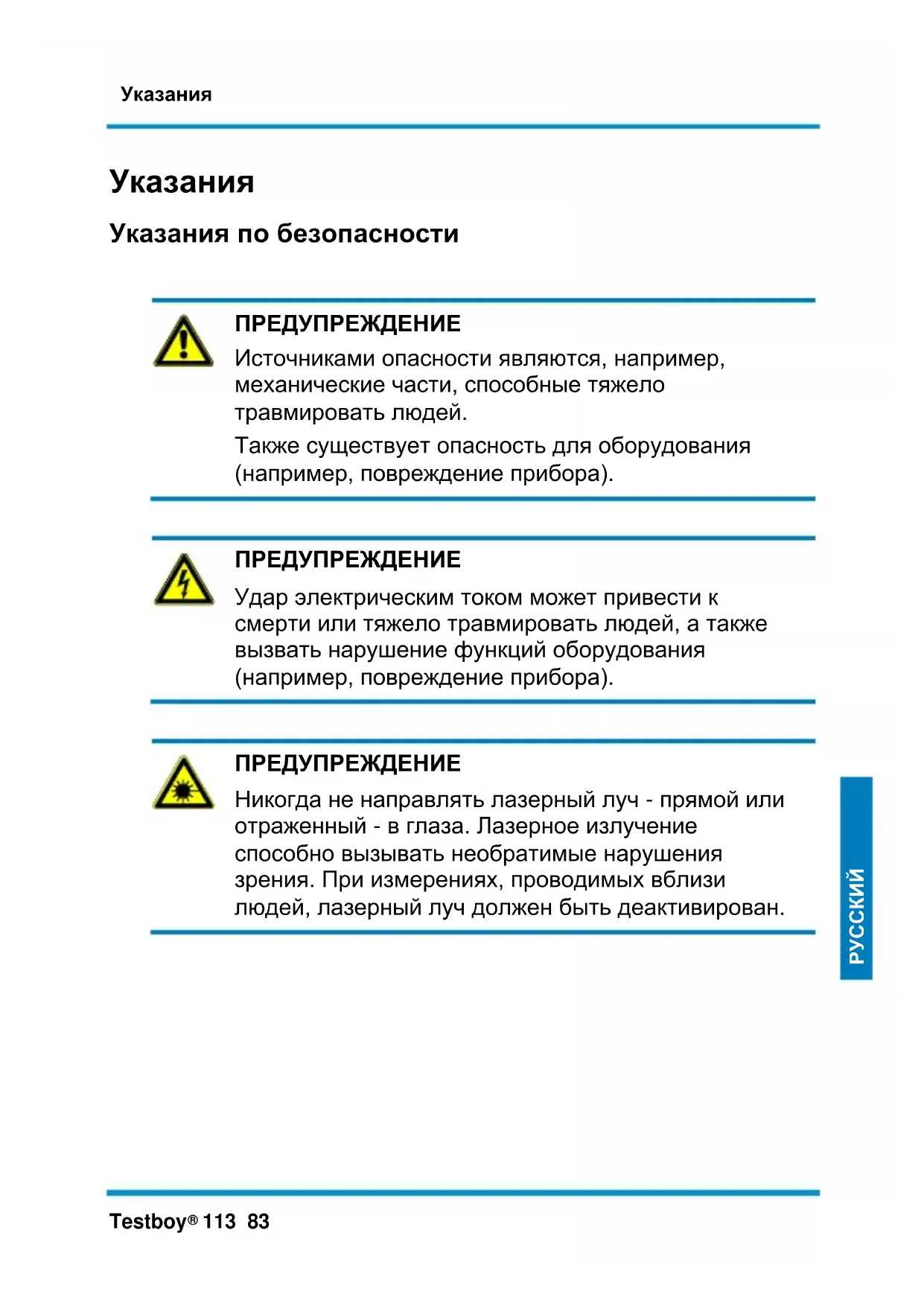

Указания по безопасности

ПРЕДУПРЕЖДЕНИЕ Источниками опасности являются, например, механические части, способные тяжело травмировать людей. Также существует опасность для оборудования (например, повреждение прибора).

ПРЕДУПРЕЖДЕНИЕ Удар электрическим током может привести к смерти или тяжело травмировать людей, а также вызвать нарушение функций оборудования (например, повреждение прибора).

ПРЕДУПРЕЖДЕНИЕ Никогда не направлять лазерный луч - прямой или отраженный - в глаза. Лазерное излучение способно вызывать необратимые нарушения зрения. При измерениях, проводимых вблизи людей, лазерный луч должен быть деактивирован.Указания 84 Testboy

Общие правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ По соображениям безопасности и в связи с наличием допуска к применению (CE), запрещается самовольно переделывать прибор и/или вносить изменения в его конструкцию. Для обеспечения безопасной эксплуатации прибора обязательно следовать указаниям по технике безопасности, предупреждениям и положениям главы "Применение по назначению".

ПРЕДУПРЕЖДЕНИЕ Перед применением прибора обращать внимание на соблюдение следующих положений: | Не применять прибор вблизи электросварочных аппаратов, индукционных обогревателей и прочих источников электромагнитных полей. | После резких перепадов температур перед применением прибор должен около 30 минут адаптироваться к новой температуре окружающей среды. Это необходимо для стабилизации ИК-сенсора. | Не подвергать прибор длительному воздействию высоких температур. | Избегать воздействия пыли и влаги. | Измерительные приборы и принадлежности держать вне зоны досягаемости детей | На промышленных предприятиях должны соблюдаться действующие предписания по предотвращению аварий и несчастных случаев для электрических установок и электрооборудования.Указания Testboy

Соблюдать пять правил техники безопасности: 1 Обесточить электросеть 2 Принять меры против случайного включения электропитания 3 Проверять отсутствие напряжения (отсутствие напряжения на 2-х полюсах). 4 Заземлять и закорачивать. 5 Изолировать соседние компоненты, находящиеся под напряжением.

Применение по назначению Прибор предназначен только для применения, описанного в Инструкции по эксплуатации. Иное применение является недопустимым и может стать причиной несчастного случая или повреждения прибора. Оно приводит к немедленному аннулированию любых гарантийных обязательств изготовителя по отношению к пользователю.

Если прибор не используется длительное время, из него следует извлечь батареи во избежание повреждения прибора.

Изготовитель не несет ответственность за материальный ущерб или вред здоровью людей, возникающий вследствие неправильного обращения с прибором или несоблюдения правил техники безопасности. В таких случаях исключаются всякие гарантийные претензии. В настоящей Инструкции по эксплуатации указания по технике безопасности сопровождаются символом "восклицательный знак в треугольнике". Перед вводом прибора в эксплуатацию полностью прочитать Инструкцию. Данный прибор имеет знак CE, то есть отвечает требованиям соответствующих директив.Указания 86 Testboy

Сохраняется право на изменение спецификаций без предварительного уведомления. © Testboy GmbH, Германия Исключение ответственности

При повреждениях, возникающих вследствие несоблюдения Инструкции по эксплуатации, гарантия аннулируется! Изготовитель не несет ответственность за связанный с этим косвенный

Компания Testboy не несет ответственность за ущерб, возникающий вследствие: | несоблюдения Инструкции по эксплуатации | изменений изделия, не разрешенных фирмой Testboy, или | применения запасных частей, не оригинальных или не разрешенных фирмой Testboy | работы под воздействием алкоголя, наркотических средств или медикаментов. Правильность Инструкции по эксплуатации Настоящая Инструкция по эксплуатации составлена с особой тщательностью. При этом изготовитель не несет ответственность за правильность и полноту данных, рисунков и чертежей. Не исключаются изменения, опечатки и неточности.Указания Testboy

Уважаемый покупатель изделия Testboy! Став владельцем нашего изделия, по окончании срока службы Вы можете сдать его на специальный пункт сбора электрических

Директива WEEE регулирует возврат и утилизацию электрического оборудования. Производители электрического оборудования обязаны бесплатно забирать и утилизировать все электрические приборы. Электроприборы больше нельзя утилизировать по обычным каналам утилизации отходов. Электроприборы должны перерабатываться и утилизироваться отдельно. Всё оборудование, попадающее под данную директиву, помечено этим логотипом.

Утилизация использованных батарей

Являясь конечным потребителем, Вы по закону (об утилизации аккумуляторных батарей) обязаны сдавать все использованные батареи и аккумуляторы; утилизация вместе с бытовыми отходами запрещена! Батареи/аккумуляторы, содержащие вредные вещества, обозначены данным символом, указывающим на запрет их утилизации вместе с бытовыми отходами. Обозначениями наличия тяжелых металлов являются: Cd = кадмий, Hg = ртуть, Pb = свинец. Использованные батареи/аккумуляторы можно бесплатно сдать в пункт сбора по месту жительства или по месту продажи батарей/аккумуляторов!Указания 88 Testboy

Сертификат качества Все работы и процессы внутри компании Testboy GmbH, влияющие на качество продукции, постоянно контролируются системой менеджмента качества. Кроме того, компания Testboy GmbH подтверждает, что приборы и устройства, применяемые для калибровки, сами постоянно проверяются как средства контроля. Декларация о соответствии Изделие соответствует действующим директивам. Более подробную информацию можно найти на сайте www.testboy.deЭксплуатация Testboy

Эксплуатация Благодарим Вас за выбор в пользу Testboy

| Бесконтактный контроль наличия напряжения от 12 В АС | Cветодиодный карманный фонарь большой мощност | Акустический сигнал Бесконтактный контроль наличия напряжения За счет встроенной в наконечник коммутируемой схемы Testboy

способен обнаруживать находящуюся под напряжением проводку. При регистрации переменного напряжения > 110 A белый наконечник загорается красным светом (см. рис., пункт 1a) и раздается звуковой сигнал. Для обнаружения напряжений ниже 110 В переменного тока включить с помощью выключателя карманный фонарь (1b). Теперь могут регистрироваться переменные напряжения от 12 В. Прохождение тока не требуется!

Проверьте работоспособность прибора до начала работы, используя имеющийся источник напряжения (например, розетку)!Эксплуатация 90 Testboy

Если при использовании этой функции наконечник не загорается ,напряжение тем не менее может подаваться. Контрольный прибор указывает напряжение, которое генерирует достаточно сильные электрические поля от источников тока (сети). Если поле недостаточно сильное, возможно, прибор не будет указывать на наличие напряжения. Если прибор не указывает на напряжение, причиной этому, в частности, могут быть следующие факторы: ● экранированные провода/кабели ● толщина и вид изоляции ● расстояние от источника напряжения ● полностью изолированные потребители, не обеспечивающие эффективное заземление ● гнезда в монтажных розетках / различия в конструкции

● состояние прибора и батарей. Необходимо соблюдать осторожность при работе с напряжением выше 30 В; опасность удара электрическим

ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ Любое лицо, использующее данный измерительный прибор, должно иметь соответствующую подготовку и обладать знаниями об особых, возникающих в промышленной среде опасностях при измерении напряжения, о необходимых мерах техники безопасности и о методах проверки надлежащей работы прибора до и после каждого его использования. Метод бесконтактной проверки напряжения не подходит для определения того, находится ли провод под напряжением или нет.Эксплуатация Testboy

Описание категорий измерения: Категория измерения II: измерение в электрических цепях, которые электрически подключены через разъем к сети низкого напряжения. Типичный ток короткого замыкания < 10 кА Категория измерения III: измерения в домовом оборудовании (стационарные потребители с соединением без штекерных разъемов, с распределительным соединением, неподвижно установленные устройства в распределительном щите). Типичный ток короткого замыкания < 50 кА Категория измерения IV: измерения на источнике низковольтной системы (счетчики, главное подключение, первичная защита от максимального тока). Типичный ток короткого замыкания > 50 кА Для обеспечения правильной работы прибора до и после его использования следует проверить прибор на известном источнике питания, значения которого находятся в номинальном диапазоне прибора. Перед началом работы необходимо прочитать данную инструкцию. Если прибор эксплуатируется не в соответствии с указаниями производителя, возможно отрицательное влияние на уровень защиты, обеспечиваемый прибором. В случае сочетания измерительного щупа и дополнительного оборудования требуется использовать более низкую из обеих категорий измерения щупа и оборудования. Если отсутствует однозначное разрешение производителя или его представителя, то нельзя изменять и заменять компоненты прибора и его принадлежностей. Для чистки прибора следует использовать сухую салфетку.Эксплуатация 92 Testboy

Карманный фонарь Включить с помощью выключателя встроенный карманный фонарь (см. рис., пункт 1b). Особо мощный светодиод обеспечивает длительность свечения до 80 часов (от комплекта батарей)! Срок службы светодиода составляет более 100 000 часов. Замена батарей С помощью отвертки отожмите крышку батарейного отсека, вставив ее в соответствующий паз (см. рис., поз. 2). При установке новых батарей соблюдайте полярность!

Батареи не относятся к бытовым отходам. Их требуется сдать в соответствующий приемный

Технические характеристики Диапазон напряжения 12 – 1000 В АС Электропитание 2 x 1,5 В, тип AAA Micro Класс защиты IP 40
