TB 113 - Tester elektryczny Testboy - Bezpłatna instrukcja obsługi

Typ produktu	Bezdotykowy tester napięcia
Marka	Testboy
Model	TB 113
Zakres napięcia	12 - 1000 V AC
Zasilanie	2 baterie AAA 1,5 V (mikro)
Stopień ochrony	IP 40
Kategoria przepięciowa	CAT III 1000 V / CAT IV 600 V
Norma	CEI/EN 61010-1 (DIN VDE 0411)
Główne funkcje	Bezdotykowe wykrywanie napięcia, latarka LED, sygnał dźwiękowy
Latarka	Wysokiej mocy dioda LED, czas pracy do 80 godzin
Konserwacja i czyszczenie	Czyścić suchą szmatką
Wymiary (szacunkowe)	Około 150 x 25 x 20 mm
Waga (szacunkowa)	Około 50 g (z bateriami)
Bezpieczeństwo	Przestrzegaj 5 zasad bezpieczeństwa; unikaj pól elektromagnetycznych i nagłych zmian temperatury
Przeznaczenie	Użycie przez specjalistów do wykrywania napięcia przemiennego
Certyfikacja	CE, zgodność z dyrektywami europejskimi
Producent	Testboy GmbH, Niemcy

Często zadawane pytania - TB 113 Testboy

Jak wykryć napięcie za pomocą Testboy TB 113?

Zbliż końcówkę pomiarową do przewodu. Jeśli wykryte zostanie napięcie przemienne powyżej 110 V, biała nasadka zaświeci się na czerwono i rozlegnie się sygnał dźwiękowy. Aby wykryć napięcia poniżej 110 V, najpierw włącz latarkę.

Jak włączyć latarkę?

Użyj przełącznika znajdującego się na urządzeniu (oznaczenie 1b), aby włączyć wbudowaną latarkę LED.

Jaki jest zakres wykrywalnego napięcia?

Urządzenie wykrywa napięcia przemienne od 12 V do 1000 V AC. W przypadku napięć poniżej 110 V latarka musi być włączona.

Czy urządzenie nadaje się do pomiarów niskiego napięcia?

Tak, może wykrywać napięcia od 12 V AC, ale tylko gdy latarka jest włączona. Jest przeznaczone do użytku przez specjalistów.

Co zrobić, jeśli urządzenie nie wykrywa napięcia?

Sprawdź stan baterii i obecność napięcia na znanym źródle. Brak wykrycia może być spowodowany ekranowaniem kabla, grubą izolacją lub zbyt dużą odległością. Urządzenie nie nadaje się do potwierdzenia braku napięcia.

Jak wymienić baterie?

Podnieś komorę baterii za pomocą śrubokręta w miejscu wcięcia (oznaczenie 2). Włóż dwie baterie AAA 1,5 V, przestrzegając biegunowości.

Jakie są ważne wskazówki bezpieczeństwa?

Przestrzegaj pięciu zasad bezpieczeństwa: odłączenie, ochrona przed ponownym załączeniem, sprawdzenie braku napięcia na dwóch biegunach, uziemienie i zakrycie sąsiednich części. Nigdy nie kieruj promienia lasera w oczy.

Jaki jest stopień ochrony Testboy TB 113?

Stopień ochrony to IP 40, co oznacza, że jest chroniony przed ciałami stałymi większymi niż 1 mm, ale nie przed wodą.

Jak czyścić urządzenie?

Użyj suchej szmatki do czyszczenia urządzenia. Nie używaj środków chemicznych ani ściernych.

Gdzie znaleźć deklarację zgodności?

Deklaracja zgodności jest dostępna na stronie www.testboy.de. Produkt jest zgodny z obowiązującymi dyrektywami UE.

INSTRUKCJA OBSŁUGI TB 113 Testboy

Testboy® 113 Instrukcja obsługi 73

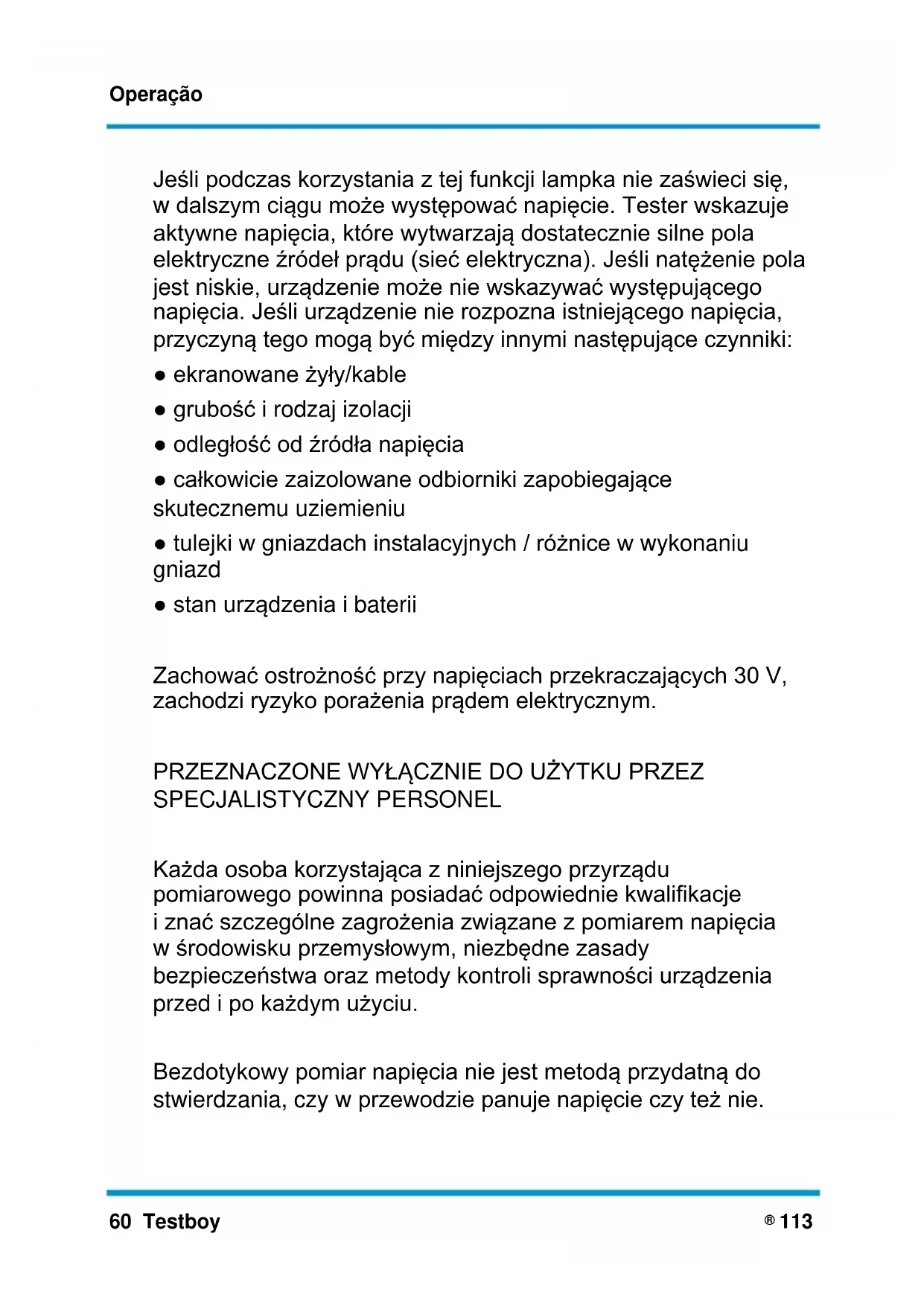

Jeśli podczas korzystania z tej funkcji lampka nie zaświeci się, w dalszym ciągu może występować napięcie. Tester wskazuje aktywne napięcia, które wytwarzają dostatecznie silne pola elektryczne źródeł prądu (sieć elektryczna). Jeśli natężenie pola jest niskie, urządzenie może nie wskazywać występującego napięcia. Jeśli urządzenie nie rozpozna istniejącego napięcia, przyczyną tego mogą być między innymi następujące czynniki:

• ekranowane żyły/kable
• grubość i rodzaj izolacji
• odległość od źródła napięcia
• całkowicie zaizolowane odbiorniki zapobiegające skutecznemu uziemieniu
• tulejki w gniazdach instalacyjnych / różnice w wykonaniu gniazd
• stan urządzenia i baterii

Zachować ostrożność przy napięciach przekraczających 30 V, zachodzi ryzyko porażenia prądem elektrycznym.

PRZEZNACZONE WYŁĄCZNIE DO UŻYTKU PRZEZ SPECJALISTYCZNY PERSONEL

Każda osoba korzystająca z niniejszego przyrządu pomiarowego powinna posiadać odpowiednie kwalifikacje i znać szczególne zagrożenia związane z pomiarem napięcia w środowisku przemysłowym, niezbędne zasady bezpieczeństwa oraz metody kontroli sprawności urządzenia przed i po każdym użyciu.

Bezdotykowy pomiar napięcia nie jest metodą przydatną do stwierdzania, czy w przewodzie panuje napięcie czy też nie.

Definicja kategorii pomiarowych:

Kategoria pomiarowa II: Pomiary w obwodach prądowych, które są bezpośrednio połączone elektrycznie z siecią niskiego napięcia za pośrednictwem wtyków. Typowy prąd zwarciowy < 10 kA

Kategoria pomiarowa III: Pomiary w instalacjach budynków (odbiorniki stacjonarne bez przyłącza wtykowego, podłączenie przez rozdzielacz, urządzenia na stałe zamontowane w rozdzielaczu). Typowy prąd zwarciowy < 50 kA

Kategoria pomiarowa IV: Pomiary przy źródłach instalacji niskiego napięcia (liczniki, przyłącze główne, główne zabezpieczenie nadmiarowo-prądowe). Typowy prąd zwarciowy >> 50 kA

Przetestować urządzenie przed użyciem, jak również po użyciu, na znanym źródle, którego poziom napięcia zawiera się w zakresie znamionowym urządzenia, aby zapewnić prawidłowe działanie urządzenia.

Przed użyciem zapoznać się z niniejszą instrukcją. Jeśli urządzenie nie będzie użytkowanie zgodnie z informacjami podanymi przez producenta, poziom ochrony zapewnionej przez urządzenie może ulec pogorszeniu.

W przypadku kombinacji sondy pomiarowej i akcesoriów należy zastosować niższą z obu kategorii pomiarowych sondy pomiarowej i akcesoriów.

Do czyszczenia urządzenia stosować suchą ściereczkę.

Lanterna de bolso

Zasady bezpieczeństwa

OSTRZEŻENIE

Pozostałe źródła zagrożeń to np. elementy mechaniczne mogące przyczynić się do powstania poważnych obrażeń ciała.

Istnieje również zagrożenie dla przedmiotów materialnych (np. uszkodzenie urządzenia).

OSTRZEŻENIE

Porażenie prądem elektrycznym może prowadzić do poważnych obrażeń ciała, jak również stanowić zagrożenie dla sprawności przedmiotów (np. uszkodzenie urządzenia).

OSTRZEŻENIE

Nie kierować promienia lasera nigdy bezpośrednio lub pośrednio przez powierzchnie odbijające światło na oczy. Promieniowanie laserowe może doprowadzić do nieodwracalnych uszkodzeń wzroku. Podczas pomiarów w pobliżu osób promień lasera musi zostać wyłączony.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE

Ze względów bezpieczeństwa i z uwagi na atesty (CE) samowolna przebudowa i/lub modyfikacja urządzenia jest niedozwolona. Aby zagwarantować bezpieczną eksploatację urządzenia, należy koniecznie przestrzegać zasad bezpieczeństwa, ostrzeżeń oraz treści rozdziału "Zastosowanie zgodne z przeznaczeniem".

OSTRZEŻENIE

Przed przystąpieniem do korzystania z urządzenia przestrzegać następujących zasad:

Unikać korzystania z urządzenia w pobliżu elektrycznych urządzeń spawających, ogrzewaczy indukcyjnych oraz innych pół elektromagnetycznych.
Po gwałtownej zmianie temperatury urządzenie przed użyciem musi zostać przez ok. 30 minut dostosowane do nowej temperatury w celu stabilizacji czujnika IR.
Nie wystawiać urządzenia przez dłuższy czas na działanie wysokich temperatur.
Unikać zapylonego i wilgotnego otoczenia.
Przyrządy pomiarowe i akcesoria nie służą do zabawy i nie mogą dostać się w ręce dzieci!
W budynkach komercyjnych należy przestrzegać przepisów bhp branżowych towarzystw ubezpieczeniowych dotyczących instalacji elektrycznych i wyposażenia elektrycznego.

Przestrzegać pięciu reguł bezpieczeństwa:

1 Odłączyć od źródła zasilania
2 Zabezpieczyć przed ponownym włączeniem
3 Sprawdzić, czy urządzenie nie znajduje się pod napięciem (odłączenie od źródła na 2 biegunach)
4 Uziemić i zewrzeć
5 Przykryć sąsiednie elementy znajdujące się pod napięciem

Zastosowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone tylko do zastosowań opisanych w instrukcji obsługi. Zastosowanie urządzenia w inny sposób jest niedopuszczalne i może prowadzić do wypadków lub zniszczenia urządzenia. Skutkiem takich działań jest natychmiastowe wygaśnięcie wszelkich roszczeń z tytułu gwarancji i rękojmi użytkownika wobec producenta.

Aby chronić urządzenie przed uszkodzeniem, w przypadku niekorzystania z urządzenia przez dłuższy czas wyjąć baterie.

Nie przejmujemy odpowiedzialności za szkody materialne lub osobowe, których przyczyną była nieprawidłowa obsługa lub nieprzestrzeganie zasad bezpieczeństwa. W takiej sytuacji wygasają wszelkie prawa gwarancyjne. Wykrzyknik na tle trójkąta wskazuje w instrukcji obsługi na zasady bezpieczeństwa. Przed uruchomieniem zapoznać sie z treścią całej instrukcji. Urządzenie posiada symbol CE, dlatego spełnia wymagane dyrektywy.

Zastrzega się prawo do zmian specyfikacji bez uprzedniego informowania © Testboy GmbH, Niemcy.

Wyłączenie odpowiedzialności

W przypadku szkód spowodowanych nieprzestrzeganiem instrukcji wygasają prawa gwarancyjne! Nie przejmujemy odpowiedzialności za szkody następcze powstałe z tego tytułu!

Testboy nie ponosi odpowiedzialności za szkody wynikające z

nieprzestrzegania instrukcji
| modyfikacji produktu niezatwierdzonych przez Testboy lub
części zamiennych niewyprodukowanych lub niezatwierdzonych przez Testboy
wpływu alkoholu, narkotyków lub leków.

Zgodność treści instrukcji obsługi ze stanem faktycznym

Niniejsza instrukcja obsługi została opracowana z dużą starannością. Nie gwarantujemy poprawności i kompletności danych, ilustracji i rysunków. Zastrzega się możliwość zmian, błędów w druku i pomyłek.

Utylizacja

Szanowny Testboy Kliencie! Nabywając nasz produkt, masz możliwość oddania urządzenia po zakończeniu jego eksploatacji do właściwego punktu zbiórki złomu elektrycznego.

Dyrektywa WEEE reguluje zwrot i recykling urządzeń elektrycznych. Producenci urządzeń elektrycznych są zobowiązani do bezpłatnego odbioru i recyklingu wszystkich urządzeń elektrycznych. Urządzenia elektryczne nie mogą być już usuwane tradycyjnymi kanałami utylizacji. Urządzenia elektryczne należy poddać recyklingowi i utylizować oddzielnie. Wszystkie urządzenia podlegające tej dyrektywie są oznaczone tym logo.

Utylizacja zużytych baterii

Nabywca jako klient końcowy (ustawa o bateriach i akumulatorach) jest zobowiązany do zwrotu wszystkich zużytych baterii i akumulatorów; wyrzucanie wraz z odpadami z gospodarstw domowych jest zabronione!

Baterie/akumulatory zawierające substancje szkodliwe są oznaczone przedstawionymi z boku symbolami wskazującymi zakaz wyrzucania ich do odpadów z gospodarstw domowych.

Oznaczenia głównych metali ciężkich:

$$ \mathbf {C d} = \text { kadm }, \mathbf {H g} = \text { rteć }, \mathbf {P b} = \text { olów }. $$

Zużyte baterie/akumulatory można nieodpłatnie przekazywać do komunalnych punktów zbiórki lub wszędzie tam, gdzie sprzedawane są baterie/akumulatory!

Certyfikat jakości

Wszystkie czynności i procesy realizowane w firmie Testboy GmbH istotne z uwagi na jakość są przez cały czas monitorowane na podstawie systemu zarządzania jakością. Firma Testboy GmbH potwierdza, że podczas kalibracji stosowane urządzenia kontrolne i przyrządy podlegają ciągłej kontroli wyposażenia kontrolnego.

Deklaracja zgodności

Produkt spełnia najaktualniejsze normy. Więcej informacji znajduje się na stronie www.testboy.de

Obstuga

Dziękujemy, że zdecydowali się Państwo na zakup przyrządu Testboy® 113.

Bezdotykowa kontrola napięcia od 12 V AC
Latarka LED o wysokiej wydajności
Akustyczny sygnał ostrzegawczy

Bezdotykowa kontrola napięcia

Przyrząd Testboy ^® 113 wykrywa przewody będące pod napięciem za pomocą układu przełączającego wbudowanego w końcówce.

W przypadku rozpoznania napięcia zmiennego >110 V AC biały kapturek zapali się światłem czerwonym (punkt 1a na rysunku) i rozlega się akustyczny sygnał ostrzegawczy. W celu wykrycia napięcia o wartości poniżej 110 V AC należy włączyć latarkę za pomocą przełącznika (1b). Teraz mogą być wykrywane wartości napięcia zmiennego od 12 V AC.

Przepływ prądu nie jest konieczny!

-1b -2 1a

Wskaźnik napięcia należy przed użyciem sprawdzić pod kątem prawidłowego działania w miejscu, w którym występuje znane źródło napięcia (np. w gniazdku elektrycznym)!

Jeśli podczas korzystania z tej funkcji lampka nie zaświeci się, w dalszym ciągu może występować napięcie. Tester wskazuje aktywne napięcia, które wytwarzają dostatecznie silne pola elektryczne źródeł prądu (sieć elektryczna). Jeśli natężenie pola jest niskie, urządzenie może nie wskazywać występującego napięcia. Jeśli urządzenie nie rozpozna istniejącego napięcia, przyczyną tego mogą być między innymi następujące czynniki:

• ekranowane żyły/kable
• grubość i rodzaj izolacji
• odległość od źródła napięcia
• całkowicie zaizolowane odbiorniki zapobiegające skutecznemu uziemieniu
• tulejki w gniazdach instalacyjnych / różnice w wykonaniu gniazd
• stan urządzenia i baterii

Zachować ostrożność przy napięciach przekraczających 30 V, zachodzi ryzyko porażenia prądem elektrycznym.

PRZEZNACZONE WYŁĄCZNIE DO UŻYTKU PRZEZ SPECJALISTYCZNY PERSONEL

Każda osoba korzystająca z niniejszego przyrządu pomiarowego powinna posiadać odpowiednie kwalifikacje i znać szczególne zagrożenia związane z pomiarem napięcia w środowisku przemysłowym, niezbędne zasady bezpieczeństwa oraz metody kontroli sprawności urządzenia przed i po każdym użyciu.

Bezdotykowy pomiar napięcia nie jest metodą przydatną do stwierdzania, czy w przewodzie panuje napięcie czy też nie.

Definicja kategorii pomiarowych:

Kategoria pomiarowa II: Pomiary w obwodach prądowych, które są bezpośrednio połączone elektrycznie z siecią niskiego napięcia za pośrednictwem wtyków. Typowy prąd zwarciowy < 10 kA

Kategoria pomiarowa III: Pomiary w instalacjach budynków (odbiorniki stacjonarne bez przyłącza wtykowego, podłączenie przez rozdzielacz, urządzenia na stałe zamontowane w rozdzielaczu). Typowy prąd zwarciowy < 50 kA

Kategoria pomiarowa IV: Pomiary przy źródłach instalacji niskiego napięcia (liczniki, przyłącze główne, główne zabezpieczenie nadmiarowo-prądowe). Typowy prąd zwarciowy >> 50 kA

Przetestować urządzenie przed użyciem, jak również po użyciu, na znanym źródle, którego poziom napięcia zawiera się w zakresie znamionowym urządzenia, aby zapewnić prawidłowe działanie urządzenia.

Przed użyciem zapoznać się z niniejszą instrukcją. Jeśli urządzenie nie będzie użytkowanie zgodnie z informacjami podanymi przez producenta, poziom ochrony zapewnionej przez urządzenie może ulec pogorszeniu.

W przypadku kombinacji sondy pomiarowej i akcesoriów należy zastosować niższą z obu kategorii pomiarowych sondy pomiarowej i akcesoriów.

Do czyszczenia urządzenia stosować suchą ściereczkę.

Latarka

Włączyć wbudowaną latarkę za pomocą przełącznika (punkt 1b na rysunku). Dzięki wysokiej wydajności latarki diodowej czas świecenia wynosi do 80 godzin (dla jednej zmiany baterii)! Żywotność diod wynosi ponad 100.000 godzin.

Wymiana baterii

Za pomocą śrubokrętu otworzyć komorę baterii we wskazanym miejscu (punkt 2 na rysunku). Przy wkładaniu nowych baterii pamiętać o odpowiedniej biegunowości!

Baterii nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego. Także w Państwa okolicy znajduje się odpowiedni punkt zbiórki niebezpiecznych odpadów!

Dane techniczne

Zakres napięcia	12 – 1000 V AC
Zasilanie	2 x 1,5 V typ AAA Micro
Stopień ochrony	IP 40
Kategoria przepięciowa	CAT III 1000 V / CAT IV 600 V
Norma badania	IEC/EN 61010-1(DIN VDE 0411)
