| Typ výrobku | Bezkontaktní tester napětí |
| Značka | Testboy |
| Model | TB 113 |
| Rozsah napětí | 12 - 1 000 V AC |
| Napájení | 2 baterie AAA 1,5 V (mikro) |
| Stupeň krytí | IP 40 |
| Kategorie přepětí | CAT III 1000 V / CAT IV 600 V |
| Norma | CEI/EN 61010-1 (DIN VDE 0411) |
| Hlavní funkce | Bezkontaktní detekce napětí, LED svítilna, zvukový signál |
| Svítilna | Výkonná LED, výdrž až 80 hodin |
| Údržba a čištění | Čistěte suchým hadříkem |
| Rozměry (odhadované) | Přibližně 150 x 25 x 20 mm |
| Hmotnost (odhadovaná) | Přibližně 50 g (s bateriemi) |
| Bezpečnost | Dodržujte 5 bezpečnostních pravidel; vyhněte se elektromagnetickým polím a náhlým změnám teploty |
| Určené použití | Použití odborníky pro detekci střídavého napětí |
| Certifikace | CE, shoda s evropskými směrnicemi |
| Výrobce | Testboy GmbH, Německo |
Často kladené otázky - TB 113 Testboy
Dotazy uživatelů ohledně TB 113 Testboy
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Elektrický tester ve formátu PDF zdarma! Najděte svůj návod TB 113 - Testboy a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. TB 113 značky Testboy.
NÁVOD K OBSLUZE TB 113 Testboy

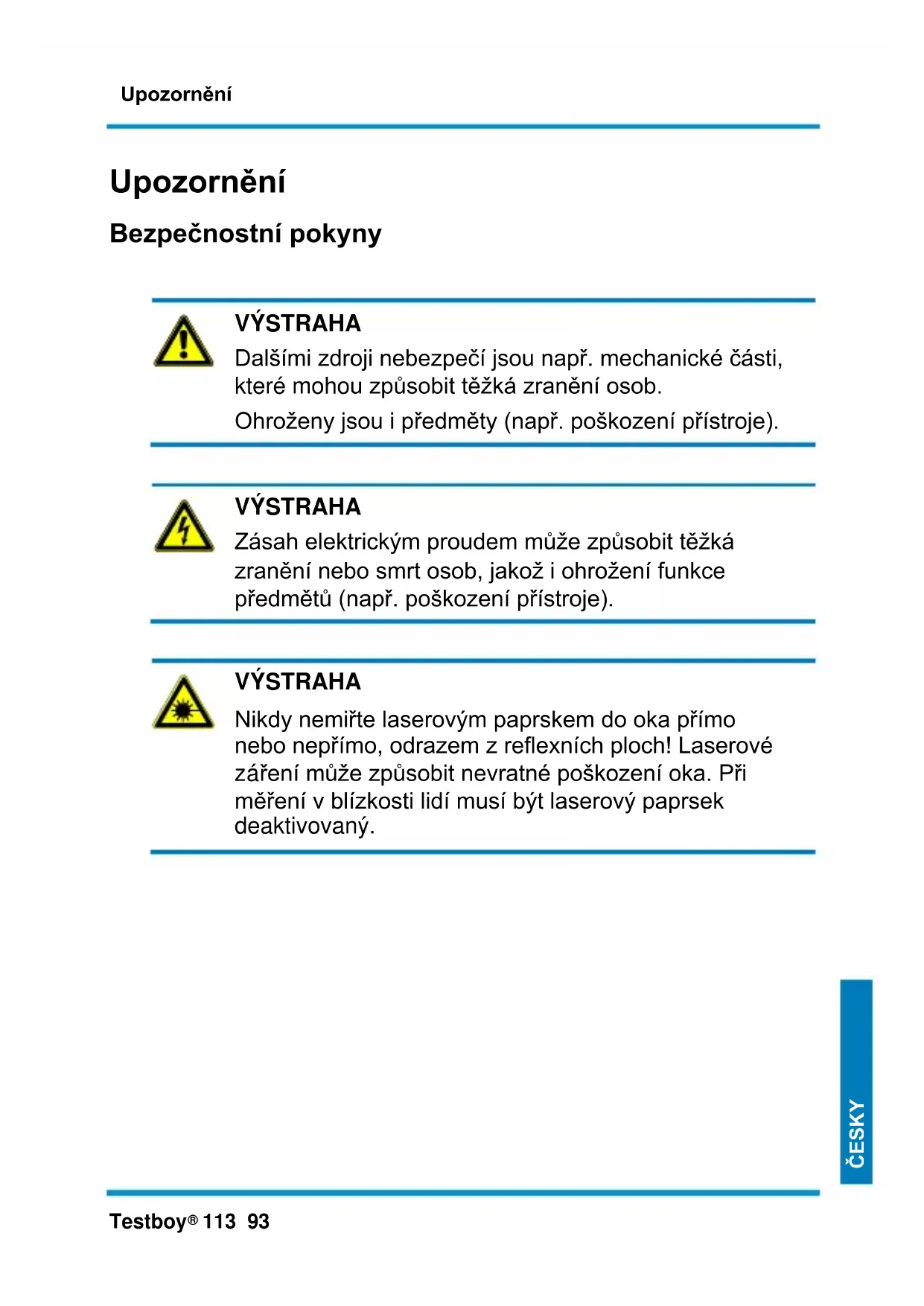

Testboy® 113 Návod k obsluze 93
Hinweise
Sicherheitshinweise
WARNUNG
Dalšími zdroji nebezpečí jsou např. mechanické části, které mohou způsobit těžká zranění osob.
Ohroženy jsou i předměty (např. poškození přístroje).
VÝSTRAHA
Zásah elektrickým proudem může způsobit těžká zranění nebo smrt osob, jakož i ohrožení funkce předmětů (např. poškození přístroje).
VÝSTRAHA
Nikdy nemiřte laserovým paprskem do oka přímo nebo nepřímo, odrazem z reflexních ploch! Laserové záření může způsobit nevratné poškození oka. Při měření v blízkosti lidí musí být laserový paprsek deaktivovaný.
Všeobecné bezpečnostní pokyny
VÝSTRAHA
Svévolné přestavby a/nebo změny přístroje jsou z bezpečnostních důvodů a z důvodů schválení (CE) zakázány. Pro zajištění bezpečného provozu přístroje se musí bezpodmínečně dodržovat bezpečnostní pokyny, výstražná upozornění a kapitola "Používání k určenému účelu".
VÝSTRAHA
Před použitím přístroje prosím dodržujte tyto pokyny:
Neprovozujte přístroj v blízkosti elektrických svařovacích přístrojů, indukčních topných těles nebo jiných elektromagnetických polí.
Po náhlé změně teplot se přístroj před použitím musí přizpůsobit cca 30 minut nové okolní teplotě, aby se stabilizoval IR senzor.
Nevystavujte přístroj delší dobu vysokým teplotám.
Vyhněte se prašným a vlhkým okolním podmínkám.
Měřicí přístroje a příslušenství nejsou hračkou, a nepatří do rukou dětem!
V komerčních zařízeních se musí dodržovat Předpisy úrazové prevence vydané Profesním sdružením pro elektrická zařízení a provozní prostředky.
Dodržujte prosím pět bezpečnostních pravidel:
1 Odpojení
2 Zajištění proti opětovnému zapnutí
3 Zjištění nepřítomnosti napětí (nepřítomnost napětí se musí stanovit 2pólově)
4 Uzemnění a zkratování
5 Izolace sousedních součástí pod napětím
Používání k určenému účelu
Přístroj je určen jen pro použití popsané v tomto návodu k obsluze. Jiné použití je nepřípustné, a může způsobit úraz nebo zničení přístroje. Takového použití by vedlo k okamžitému zániku nároků uživatele na jakékoliv záruční plnění a ručení výrobce.
Při delším nepoužívání přístroje z něj prosím vyjměte baterie, abyste chránili přístroj před poškozením.
Neručíme za věcné nebo osobní škody, které jsou způsobeny neodbornou manipulací nebo nedodržením bezpečnostních pokynů. V takovýchto případech zaniká jakýkoliv záruční nárok. Vykřičník umístěný v trojúhelníku upozorňuje na bezpečnostní pokyny v návodu k obsluze. Před uvedením do provozu si přečtěte celý návod k obsluze Tento přístroj je testovaný CE a splňuje tak příslušné směrnice.
Právo měnit specifikace bez předchozího oznámení vyhrazeno © Testboy GmbH, Německo.
Vyloučení ručení
V případě vzniku škod, zaviněných nedodržením návodu k obsluze, zaniká nárok na záruku!
Nepřebíráme ručení za následné škody, které by toho vyplynuly.
Testboy neručí za škody, které jsou následkem
nedodržení návodu
změny na výrobku neschválenou firmou Testboy
použití náhradních dílů nevyrobených nebo neschválených firmou Testboy
požití alkoholu, drog nebo léků
Správnost návodu k obsluze
Tento návod k obsluze byl vytvořen s velkou pečlivostí. Nepřebíráme žádnou záruku za správnost a úplnost údajů, obrázků a výkresů. Změny, omyly a tiskové chyby vyhrazeny.
Likvidace
Vážený zákazníku firmy Testboy, s nabytím našeho výrobku získáváte možnost předat přístroj po skončení jeho životnosti na vhodná sběrná místa elektrického šrotu.
WEEE upravuje vracení a recyklaci starých elektropřístrojů. Výrobci těchto elektropřístrojů jsou povinni provádět zpětný odběr a recyklaci těchto starých elektropřístrojů zdarma .Elektropřístroje tak již nesmějí být zahrnuty do „normálního“běžného odpadního řetězce. Tyto elektropřístroje jsou recyklovány odděleně a likvidovány. Všechny přístroje, které spadají do této kategorie jsou označeny tímto logem.
Vy, jako koncoví spotřebitelé jste ze zákona (zákon o bateriích) povinni odevzdávat všechny použité baterie a akumulátory; jejich likvidace v domovním odpadu je zakázaná!
Baterie/akumulátory obsahující škodlivé látky jsou označeny zde uvedeným symbolem, který upozorňuje, že se nesmí likvidovat přes domovní odpad.
Značky pro převažující část těžkých kovů jsou:
Cd = kadmium, Hg = rtut', Pb = olovo.
Své spotřebované baterie/akumulátory můžete bezplatně odevzdat na sběrných místech ve Vaší obci nebo všude tam, kde se baterie/akumulátory prodávají!
Certifikát kvality
Všechny kvalitativně relevantní činnosti a procesy prováděné v rámci firmy Testboy GmbH jsou permanentně sledovány systémem řízení kvality. Firma Testboy GmbH dále potvrzuje, že zkušební zařízení a nástroje používané při kalibraci podléhají permanentní kontrole zkušebních prostředků.
Prohlášení o shodě
Výrobek splňuje platné směrnice. Bližší informace najdete na www.testboy.de
Obsluha
Mnohokrát děkujeme, že jste se rozhodli pro přístroj Testboy ^® 113.
Bezdotyková zkouška napětí od 12 V AC
Vysoce výkonná kapesní svítilna LED
Akustický výstražný signál
Bezdotyková zkouška napětí
Přístroj Testboy ^® 113 je schopen pomocí obvodu integrovaného v hrotu vyhledat vodiče pod napětím.
Pokud se identifikuje střídavé napětí > 110 voltů AC, rozsvítí se bílá špička červeně (viz bod 1a.) a zazní výstržný signál. Pro zjišťování napětí nižších než 110 V AC zapněte spínačem kapesní svítilnu (1b). Nyní se mohou zjišťovat střídavá napětí od 12 V AC.
Průtok proudu není zapotřebí!
Před použitím vyzkoušejte řádnou funkci zkoušečky napětí na známém zdroji napětí (např. na zásuvce)!
Pokud se při použití této funkce nerozsvítí kontrolka, může být přesto přítomno napětí. Zkušební přístroj indikuje aktivní napětí, které vytvářejí dostatečně silná elektrická pole proudových zdrojů (elektrická sít'). Pokud je intenzita pole příliš nízká, je možné, že přístroj přítomné napětí neindikuje. Pokud přístroj neidentifikuje přítomné napětí, důvodem mohou být mimo jiné tyto příčiny:
- Odstíněné dráty/kabely
- Tloušťka a způsob izolace
• Vzdálenost od zdroje napětí - Plně izolované spotřebiče, které zabraňují efektivnímu uzemnění.
- Ucpávky v zásuvkách / rozdíly v provedení zásuvek
- Stav přístroje a baterií
Pozor u napětí vyšších než 30 V, hrozí nebezpečí zásahu elektrickým proudem.
URČENO JEN PRO POUŽITÍ ODBORNÝM PERSONÁLEM
Každý, kdo používá tento měřicí přístroj, by měl být příslušně vyškolený a měl by být obeznámen se zvláštním nebezpečím, které hrozí při měření napětí v průmyslovém prostředí, jakož i s nutnými bezpečnostními opatřeními a metodami při kontrolování řádné funkce přístroje před každým použitím přístroje i po něm.
Bezdotyková zkouška napětí není vhodná pro zjišťování, zda je vedení pod napětím nebo nikoliv.
Definice kategorií měření:
Kategorie měření II: Měření na elektrických obvodech, které jsou pomocí zástrčky přímo připojené k síti nízkého napětí.
Typický zkratový proud < 10 kA
Kategorie měření III: Měření zařízení uvnitř budovy (stacionární spotřebiče bez zásuvného připojení, přípojka rozvaděče, napevno zabudované přístroje v rozvaděči). Typický zkratový proud < 50 kA
Kategorie měření IV: Měření na zdroji nízkého napětí (elektroměr, hlavní přípojka, primární nadproudová ochrana). Typický zkratový proud > 50 kA
Před použitím přístroje i po jeho použití vyzkoušejte přístroj na známém zdroji napětí ve jmenovitém rozsahu přístroje, aby byla zaručena řádná funkce přístroje.
Před použitím si přečtěte tento návod. Pokud se přístroj nepoužije podle údajů výrobce, může to negativně ovlivnit ochranu, kterou přístroj poskytuje.
Při kombinaci měřicí sondy a příslušenství se z obou kategorií měření, tzn. měřicí sondy a příslušenství, musí použít ta nižší kategorie.
K čištění přístroje používejte čistý hadr.
Kapesní svítilna
Integrovanou kapesní svítilnu zapnete spínačem (viz bod 1b na obrázku). Díky vysoce výkonné LED svítilna svítí po dobu až 80 hodin (na jednu sadu baterií)! Životnost LED je více než 100 000 hodin.
Výměna baterie
Pomocí šroubováku vypáčte kryt přihrádky na baterie v místě zářezu (viz obrázek, bod 2). Při vsazování nových baterií dávejte pozor na polaritu!
Baterie nepatří do domovního odpadu. I ve Vaší blízkosti se nachází sběrné místo!
Technické údaje
| Rozsah napětí | 12 – 1000 V AC |
| Napájení | 2 x 1,5 V typ AAA Micro |
| Druh krytí | IP 40 |
| Přepěťová kategorie | CAT III 1000 V / CAT IV 600 V |
| Zkušební norma | IEC/EN 61010-1(DIN VDE 0411) |
