Produkttyp	Berührungsloser Spannungsprüfer
Marke	Testboy
Modell	TB 113
Spannungsbereich	12 - 1 000 V AC
Stromversorgung	2 AAA-Batterien 1,5 V (Micro)
Schutzart	IP 40
Überspannungskategorie	CAT III 1000 V / CAT IV 600 V
Norm	CEI/EN 61010-1 (DIN VDE 0411)
Hauptfunktionen	Berührungslose Spannungserkennung, LED-Taschenlampe, akustisches Signal
Taschenlampe	Hochleistungs-LED, Betriebsdauer bis zu 80 Stunden
Pflege und Reinigung	Mit einem trockenen Tuch reinigen
Abmessungen (geschätzt)	Ca. 150 x 25 x 20 mm
Gewicht (geschätzt)	Ca. 50 g (mit Batterien)
Sicherheit	Die 5 Sicherheitsregeln beachten; elektromagnetische Felder und plötzliche Temperaturwechsel vermeiden
Vorgesehene Verwendung	Verwendung durch Fachpersonal zur Erkennung von Wechselspannung
Zertifizierung	CE, Konformität mit EU-Richtlinien
Hersteller	Testboy GmbH, Deutschland

Häufig gestellte Fragen - TB 113 Testboy

Wie erkennt man eine Spannung mit dem Testboy TB 113?

Nähern Sie die Prüfspitze dem Leiter. Wenn eine Wechselspannung über 110 V erkannt wird, leuchtet die weiße Kappe rot auf und ein akustisches Signal ertönt. Um Spannungen unter 110 V zu erkennen, schalten Sie zuerst die Taschenlampe ein.

Wie schaltet man die Taschenlampe ein?

Verwenden Sie den Schalter am Gerät (Markierung 1b), um die integrierte LED-Taschenlampe einzuschalten.

Was ist der erfassbare Spannungsbereich?

Das Gerät erfasst Wechselspannungen von 12 V bis 1 000 V AC. Für Spannungen unter 110 V muss die Taschenlampe eingeschaltet sein.

Ist das Gerät für Niederspannungsmessungen geeignet?

Ja, es kann Spannungen ab 12 V AC erkennen, jedoch nur bei eingeschalteter Taschenlampe. Es ist für die Verwendung durch Fachpersonal vorgesehen.

Was tun, wenn das Gerät keine Spannung erkennt?

Überprüfen Sie den Batteriezustand und das Vorhandensein von Spannung an einer bekannten Quelle. Die fehlende Erkennung kann auf eine Abschirmung des Kabels, dicke Isolierung oder zu großen Abstand zurückzuführen sein. Das Gerät ist nicht geeignet, um Spannungsfreiheit zu bestätigen.

Wie wechselt man die Batterien?

Heben Sie das Batteriefach mit einem Schraubendreher an der Kerbe (Markierung 2) an. Legen Sie zwei AAA-Batterien 1,5 V unter Beachtung der Polarität ein.

Welche wichtigen Sicherheitshinweise gibt es?

Beachten Sie die fünf Sicherheitsregeln: Trennen, Wiedereinschalten verhindern, Spannungsfreiheit an zwei Polen feststellen, Erden und Abdecken benachbarter Teile. Richten Sie den Laserstrahl niemals in die Augen.

Welche Schutzart hat der Testboy TB 113?

Die Schutzart ist IP 40, was bedeutet, dass es gegen feste Fremdkörper größer als 1 mm geschützt ist, aber nicht gegen Wasser.

Wie reinigt man das Gerät?

Verwenden Sie ein trockenes Tuch zur Reinigung des Geräts. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Wo findet man die Konformitätserklärung?

Die Konformitätserklärung ist auf der Website www.testboy.de verfügbar. Das Produkt entspricht den geltenden CE-Richtlinien.

BEDIENUNGSANLEITUNG TB 113 Testboy

Testboy® 113 Bedienungsanleitung 3

Testboy® 113 Operating instructions 13

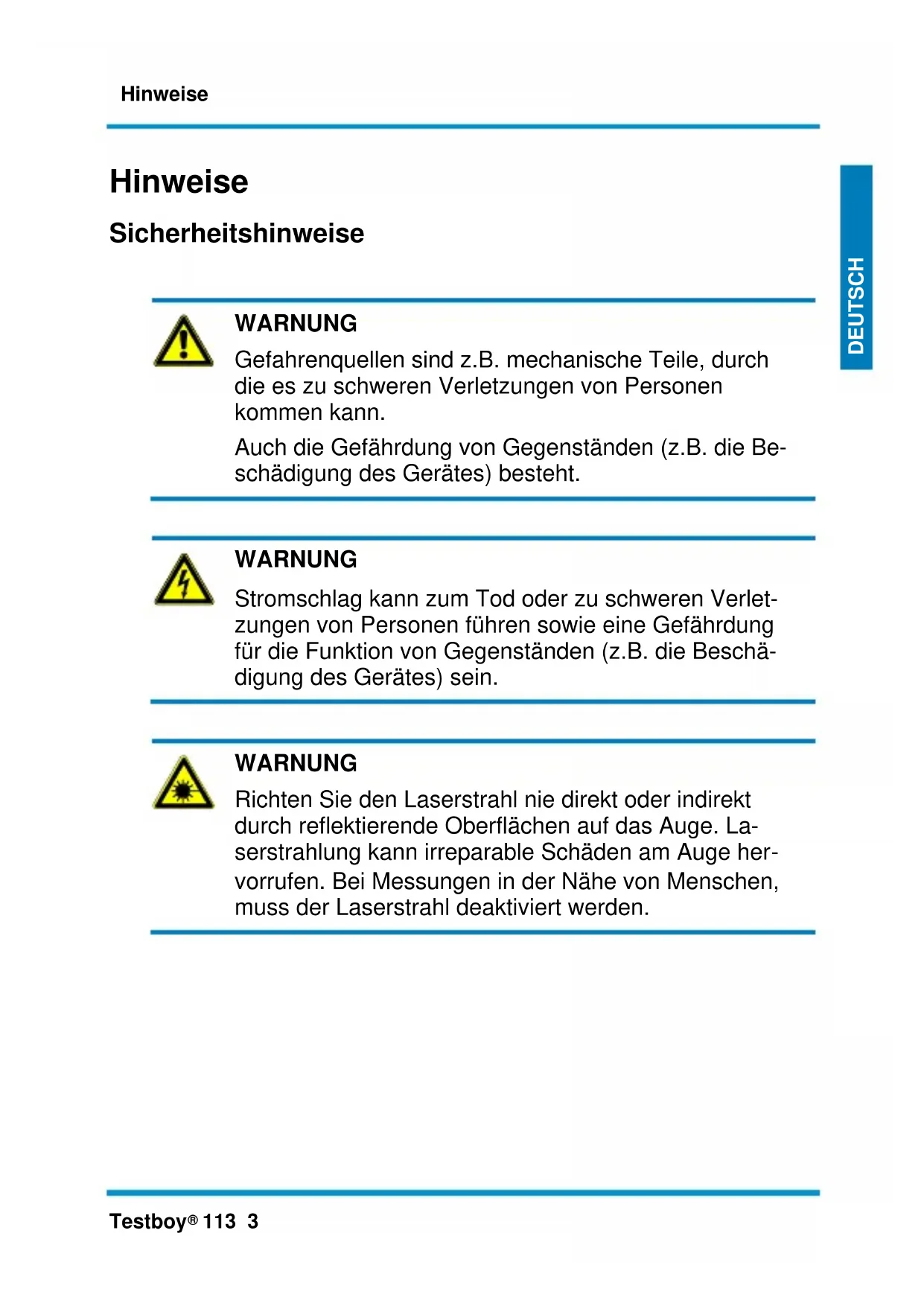

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann.

Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöischen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

| dem Nichtbeachten der Anleitung,
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Er-satzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recy- celn. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Vielen Dank, dass Sie sich für den Testboy ^® 113 entschieden haben.

Berührungslose Spannungsprüfung ab 12 V AC
Hochleistungs-LED-Taschenlampe
Akustischer Warnton

Berührungslose Spannungsprüfung

Der Testboy ^® 113 ist in der Lage, mit dem in der Spitze integrierten Schaltkreis spannungsführende Leitungen aufzuspüren.

Wird eine Wechselspannung > 110 Volt AC erkannt, leuchtet die weiße Kappe rot auf (siehe Bild Punkt 1a.) und ein Warnton erklingt. Um Spannungen unter 110 V AC aufspüren zu können, schalten Sie mittels Schalter die Taschenlampe ein (1b). Nun können Wechselspannungen ab 12 V AC aufgespürt werden.

Ein Stromfluss ist nicht erforderlich!

-1b -2 1a

Überprüfen Sie den Spannungsprüfer vor dem Einsatz an einer bekannten Spannungsquelle (z.B. Steckdose) auf einwandfreie Funktion!

Wenn beim Verwenden dieser Funktion die Spitze nicht aufleuchtet, kann dennoch eine Spannung anliegen. Das Prüfgerät zeigt aktive Spannungen an, die ausreichend starke elektrische Felder von Stromquellen (Stromnetz) erzeugen. Ist die Feldstärke niedrig, zeigt das Gerät eine anliegende Spannung möglicherweise nicht an. Erkennt das Gerät eine vorhandene Spannung nicht, kann das unter anderem auf die nachfolgend aufgeführten Faktoren zurückzuführen sein:

• Abgeschirmte Drähte/Kabel
• Dicke und Art der Isolierung
- Abstand von der Spannungsquelle
- Vollisolierte Verbraucher, die eine effektive Erdung verhindern.
- Buchsen in Einbausteckdosen / Unterschiede in der Steckdosenausführung
- Zustand des Geräts und der Batterien

Vorsicht bei Spannungen über 30 V, es besteht die Gefahr eines elektrischen Schlags.

NUR FÜR DEN EINSATZ DURCH FACHKUNDIGES PERSONAL VORGESEHEN

Jeder, der dieses Messinstrument verwendet, sollte entsprechend ausgebildet und mit den besonderen, in einem industriellen Umfeld auftretenden Gefahren bei der Spannungsmessung, den notwendigen Sicherheitsvorkehrungen und den Verfahren zur Überprüfung der ordnungsgemäßen Funktion des Geräts vor und nach jedem Gebrauch vertraut sein.

Die berührungslose Spannungsprüfung ist nicht geeignet, um festzustellen, ob eine Leitung unter Spannung steht oder nicht.

Definition der Messkategorien:

Messkategorie II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden sind. Typischer Kurzschlussstrom < 10kA

Messkategorie III: Messungen innerhalb der Gebäudeinstallation (stationäre Verbraucher mit nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler). Typischer Kurzschlussstrom < 50kA

Messkategorie IV: Messungen an der Quelle der Niederspannungsinstallation (Zähler, Hauptanschluss, primärer Überstromschutz). Typischer Kurzschlussstrom >> 50 kA

Testen Sie das Gerät sowohl vor als auch nach Gebrauch an einer bekannten, im Nennbereich des Geräts liegenden Spannungsquelle, um die ordnungsgemäße Funktion des Geräts zu gewährleisten.

Lesen Sie vor Gebrauch diese Anleitung. Wenn das Gerät nicht den Herstellerangaben entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt werden.

Bei einer Kombination aus Messsonde und Zubehör ist die niedrigere der beiden Messkategorien von Messsonde und Zubehör zu verwenden.

Wenn vom Hersteller oder seinem Vertreter nicht ausdrücklich gestattet, dürfen Teile des Geräts und seines Zubehörs nicht verändert und ersetzt werden.

Verwenden Sie zum Reinigen des Geräts ein trockenes Tuch.

Taschenlampe

Schalten Sie die integrierte Taschenlampe mittels Schalter ein (siehe Bild Punkt 1b). Mit der Hochleistungs-LED ist eine Leuchtdauer von bis zu 80 Stunden (pro Batteriesatz) erreichbar! Die Lebensdauer der LED beträgt über 100.000 Stunden.

Batteriewechsel

Nehmen Sie einen Schraubendreher und hebeln Sie das Batteriefach an der Einkerbung auf (siehe Bild Punkt 2). Achten Sie beim Einsetzen der neuen Batterien auf die Polarität!

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

Technische Daten

Spannungsbereich	12 – 1000 V AC
Stromversorgung	2 x 1,5 V Typ AAA Micro
Schutzart	IP 40
Überspannungskategorie	CAT III 1000 V / CAT IV 600 V
Prüfnorm	IEC/EN 61010-1(DIN VDE 0411)
