GEBRUIKSAANWIJZING TB 113 Testboy

(DIN VDE 0411)Aanwijzingen Testboy

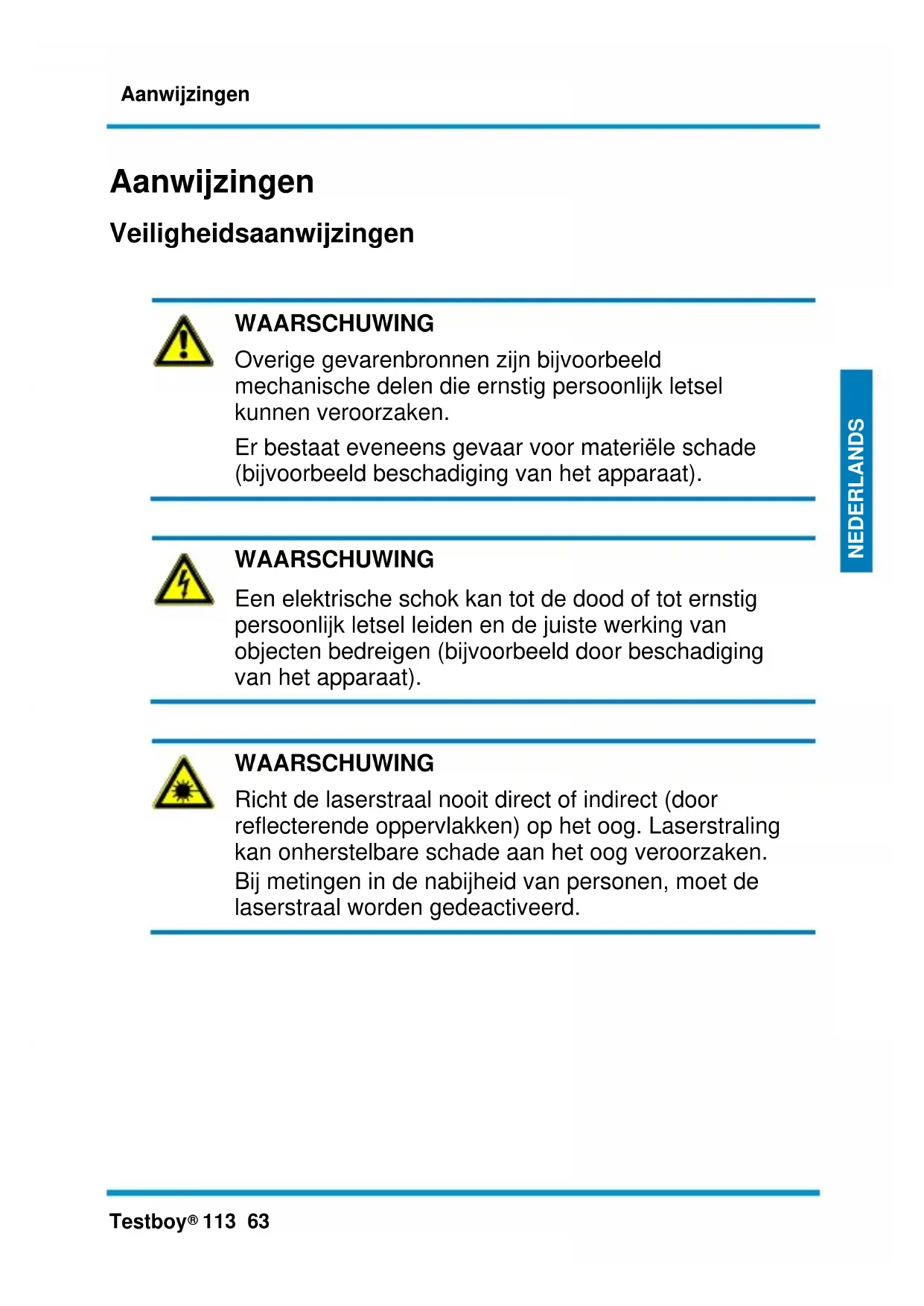

DEUTSCH DEUTSCH NEDERLANDS Aanwijzingen Veiligheidsaanwijzingen

WAARSCHUWING Overige gevarenbronnen zijn bijvoorbeeld mechanische delen die ernstig persoonlijk letsel kunnen veroorzaken. Er bestaat eveneens gevaar voor materiële schade (bijvoorbeeld beschadiging van het apparaat).

WAARSCHUWING Een elektrische schok kan tot de dood of tot ernstig persoonlijk letsel leiden en de juiste werking van objecten bedreigen (bijvoorbeeld door beschadiging van het apparaat).

WAARSCHUWING Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van personen, moet de laserstraal worden gedeactiveerd.Aanwijzingen 64 Testboy

Algemene veiligheidsaanwijzingen

WAARSCHUWING In verband met de veiligheid en goedkeuring (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat niet toegestaan. Om een veilige omgang met het apparaat te waarborgen moet u de veiligheidsaanwijzingen, waarschuwingen en de paragraaf ‘Bedoeld gebruik’ beslist opvolgen.

WAARSCHUWING Lees vóór gebruik van het apparaat beslist de volgende aanwijzingen: | Voorkom gebruik van het apparaat in de nabijheid van elektrische lasapparatuur, inductieverwarmingen en andere elektromagnetische velden. | Na abrupte temperatuurschommelingen moet het apparaat vóór gebruik ter stabilisatie ongeveer 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren. | Stel het apparaat nooit langere tijd bloot aan hoge temperaturen. | Voorkom stoffige en vochtige omgevingsomstandigheden. | Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden! | In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden.Aanwijzingen Testboy

Houd u aan de vijf veiligheidsregels: 1 Vrijschakelen 2 Tegen herinschakeling beveiligen 3 Spanningsvrije staat vaststellen (moet over 2 polen worden vastgesteld) 4 Aarden en kortsluiten 5 Aangrenzende en onder spanning staande delen afdekken

Bedoeld gebruik Het apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elke andere toepassing is niet toegestaan en kan tot ongevallen of onherstelbare schade aan het apparaat leiden. Dergelijke toepassingen leiden ertoe dat de gebruiker niet langer aanspraak kan maken op fabrieksgarantie.

Om het apparaat tegen beschadiging te beschermen moet u de batterijen uit het apparaat nemen als dit langere tijd niet wordt gebruikt.

In geval van materiële schade of persoonlijk letsel, door foutieve behandeling of negeren van de veiligheidsaanwijzingen veroorzaakt, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt de garantie. Een uitroepteken in een driehoek wijst op veiligheidsaanwijzingen in de gebruiksaanwijzing. Lees vóór de ingebruikneming de gebruiksaanwijzing compleet door. Dit apparaat is CE- gecontroleerd en voldoet hierdoor aan de relevante richtlijnen.Aanwijzingen 66 Testboy

Alle rechten voorbehouden om de specificaties zonder voorafgaande aankondiging aan te passen © Testboy GmbH, Duitsland. Uitsluiting van aansprakelijkheid

In geval van schade die door het negeren van de gebruiksaanwijzing ontstaat, komen alle aanspraken op garantie te vervallen! Voor gevolgschade die hieruit voortvloeit, aanvaarden wij geen enkele aansprakelijkheid!

Testboy is niet aansprakelijk voor schade die uit | het negeren van de gebruiksaanwijzing | niet door de firma Testboy vrijgegeven wijzigingen aan het product of | niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen | invloed van alcohol, drugs of medicijnen wordt veroorzaakt voortvloeien. Juistheid van de gebruiksaanwijzing Deze gebruiksaanwijzing is met de grootste zorgvuldigheid samengesteld. Voor de juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt geen aansprakelijkheid aanvaard. Wijzigingen, drukfouten en vergissingen voorbehouden.Aanwijzingen Testboy

DEUTSCH DEUTSCH NEDERLANDS Gescheiden inzameling Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de ‘normale’ afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Gescheiden inzameling van gebruikte batterijen

Als gebruiker bent u wettelijk (batterijwetgeving) verplicht tot teruggave van alle gebruikte batterijen en accu's; afvoer via het huisvuil is verboden! Batterijen/accu's die schadelijke stoffen bevatten zijn met de nevenstaande symbolen aangeduid, die op het verbod op afvoer via het huisvuil wijzen. De aanduidingen voor het doorslaggevende zwaar metaal zijn: Cd = cadmium, Hg = kwik, Pb = lood. Uw lege batterijen/accu's kunt u kosteloos afgeven bij de KCA-depots in uw gemeente en overal waar batterijen/accu's worden verkocht!Aanwijzingen 68 Testboy

Kwaliteitscertificaat Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsysteem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruikte controle-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle. Verklaring van overeenstemming Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.deBediening Testboy

DEUTSCH DEUTSCH NEDERLANDS Bediening Hartelijk dank dat u voor de Testboy

113 hebt gekozen. | Contactloze spanningsmeting vanaf 12 V AC | Sterke led-zaklamp | Geluidssignaal Contactloze spanningsmeting De Testboy

113 is in staat om met het in de punt geïntegreerde schakelcircuit leidingen op te sporen die onder spanning staan. Als een wisselspanning van meer dan 110 V AC wordt gedetecteerd, wordt het witte kapje rood verlicht (zie afb. punt 1) en klinkt een geluidssignaal. Om spanningen van minder dan 110 V AC te kunnen opsporen, schakelt u met de schakelaar de zaklamp in (1b). Nu kunnen wisselspanningen vanaf 12 V AC worden opgespoord. Er hoeft geen stroom te vloeien!

Controleer de spanningschecker voor gebruik op een bekende spanningsbron (bijv. stopcontact) op correcte werking.Bediening 70 Testboy

Als bij het gebruik van deze functie de lamp niet aangaat, kan desondanks een spanning staan. Het testapparaat geeft actieve spanningen weer die voldoende sterke elektrische velden van stroombronnen (elektriciteitsnet) produceren. Als de veldsterkte laag is, geeft het apparaat een bestaande spanning moge- lijkerwijs niet weer. Als het apparaat een bestaande spanning niet detecteert, kan dit onder andere het gevolg zijn van de on- derstaande factoren: ● Afgeschermde draden/kabels ● Dikte en aard van de isolatie ● Afstand tot de spanningsbron ● Volledig geïsoleerde verbruikers die een effectieve aarding verhinderen. ● Connectoren in inbouwcontactdozen/verschillen in de contactdoosuitvoering ● Conditie van het apparaat en van de batterijen Wees voorzichtig bij spanningen boven de 30 V: er bestaat ge- vaar voor een elektrische schok.

ALLEEN BEDOELD VOOR GEBRUIK DOOR VAKKUNDIG

PERSONEEL Eenieder die dit meetinstrument gebruikt, moet de vereiste opleiding hebben en vertrouwd zijn met de bijzondere, in indust- riële omgevingen optredende gevaren bij metingen van span- ningen, de noodzakelijke veiligheidsinrichtingen en de proce- dures voor controle van de juiste werking van het apparaat vóór en na elk gebruik. De contactloze spanningsmeting is niet geschikt om vast te stel- len of een leiding onder spanning staat of niet.Bediening Testboy

DEUTSCH DEUTSCH NEDERLANDS Definitie van de meetcategorieën: Meetcategorie II: Metingen aan stroomkringen die elektrisch via stekkers direct met het laagspanningsnet verbonden zijn. Typi- sche kortsluitstroom < 10 kA Meetcategorie III: Metingen binnen de gebouwinstallatie (statio- naire verbruikers met niet-steekbare aansluiting, aansluiting van verdelers, vast ingebouwde apparaten in de verdeler). Typische kortsluitstroom < 50 kA Meetcategorie IV: Metingen aan de bron van de laagspannings- installatie (meter, hoofdaansluiting, primaire overstroombeveili- ging). Typische kortsluitstroom >> 50 kA Test het apparaat zowel vóór als na gebruik aan een bekende, binnen het nominale bereik van het apparaat liggende span- ningsbron om de juiste werking van het apparaat te waarbor- gen. Lees vóór gebruik deze gebruiksaanwijzing. Als het apparaat niet volgens de aanwijzingen van de fabrikant wordt gebruikt, kan de door het apparaat gerealiseerde beveiliging nadelig worden beïnvloed. Bij een combinatie van meetsonde en toebehoren moet de laagste van de beide meetcategorieën van meetsonde en toe- behoren worden gebruikt. Tenzij door de fabrikant of diens vertegenwoordiging uitdrukke- lijk toegestaan, mogen onderdelen van het apparaat en van het toebehoren niet worden gewijzigd of vervangen Gebruik voor reiniging van het apparaat een droge doek.Bediening 72 Testboy

Zaklamp Schakel de geïntegreerde zaklamp met de schakelaar in (zie afb. punt 1b). Met de krachtige led is een verlichtingsduur van maximaal 80 uur (per set batterijen) bereikbaar! De levensduur van de led bedraagt meer dan 100.000 uur. Batterij vervangen Neem een schroevendraaier en wip het batterijvak bij de inkeping open (zie afb. punt 2). Let bij het erin zetten van de nieuwe batterij op de juiste aansluiting van de polen!

Batterijen behoren niet thuis bij het huisvuil. Ook in uw buurt bevindt zich een inzamelingspunt!
