Tipo de produto	Lanterna recarregável
Marca	Laserliner
Modelo	NovaMaster 800
Dimensões (C x A x P)	65 x 190 x 65 mm
Peso total	264 g
Alimentação	Bateria Li-ion 3,7 V / 2,6 Ah
Porta de carregamento	USB tipo C
Tempo de carregamento	Aproximadamente 2,5 horas
Indicador de carga	LED vermelha durante carregamento, verde quando 100%
Níveis de iluminação	Baixo (100 lm), Médio (200 lm), Alto (400 lm), Boost (800 lm)
Autonomia por modo	Baixo: ~50 h, Médio: ~10 h, Alto: ~4 h, Boost: ~0,05 h
Fonte de luz	COB-LED
Tipo de proteção	IP65 (protegido contra jatos de água)
Orientabilidade da cabeça	Inclinável a 180° e orientável a 360°
Fixações integradas	Ímãs potentes, suporte de suspensão, clipe para bolso
Indicador de estado da bateria	4 LEDs na parte inferior (25% a 100%)
Temperatura de operação	-22 °C a 55 °C
Temperatura de armazenamento	-30 °C a 60 °C
Manutenção e limpeza	Limpar com pano ligeiramente úmido, sem solventes
Instruções de segurança	Não olhar diretamente para o feixe; manter os ímãs a 30 cm de implantes

Perguntas frequentes - NovaMaster 800 Laserliner

Como carregar a lanterna NovaMaster 800?

Remova a tampa de borracha, conecte o cabo USB tipo C à interface e a uma fonte de alimentação. O LED vermelho indica carregamento, o LED verde indica carga completa (aproximadamente 2,5 horas).

Quais são os níveis de luminosidade disponíveis?

Quatro modos: Baixo (100 lm), Médio (200 lm), Alto (400 lm) e Boost (800 lm). Mude de modo clicando no botão e clique duas vezes para o Boost.

Qual é a autonomia da lanterna de acordo com o modo?

Autonomia aproximada: Baixo ~50 h, Médio ~10 h, Alto ~4 h, Boost ~0,05 h (3 minutos).

A lanterna é à prova d'água?

Sim, ela possui proteção IP65, o que a torna à prova de jatos d'água e resistente a poeira. Ideal para camping ou oficina.

Posso usar a lanterna enquanto ela carrega?

Sim, é possível usar a lanterna enquanto a carrega pela porta USB-C.

Como orientar a cabeça da lanterna?

A cabeça luminosa é inclinável em 180° e orientável em 360° para iluminação ideal da área de trabalho.

A lanterna possui ímãs?

Sim, ímãs potentes localizados na base permitem fixar a lanterna em superfícies metálicas. Atenção: manter distância de pelo menos 30 cm de implantes médicos ou objetos sensíveis.

Como saber o nível restante da bateria?

Quatro LEDs na parte inferior indicam o estado: 1 LED = <25%, 2 LEDs = 25–50%, 3 LEDs = 50–75%, 4 LEDs = 75–100%.

Quais são os riscos relacionados ao uso desta lanterna?

Radiação óptica grupo de risco 2 (luz azul prejudicial à retina). Não olhar diretamente para o feixe. Evitar também cobrir a lanterna em funcionamento (temperatura >60 °C).

Como fazer a manutenção da lanterna NovaMaster 800?

Limpe os componentes com um pano ligeiramente úmido, sem solventes ou produtos abrasivos. Remova as pilhas (ou bateria) se não usar por um longo período. Armazene em local seco e limpo.

MANUAL DE UTILIZADOR NovaMaster 800 Laserliner

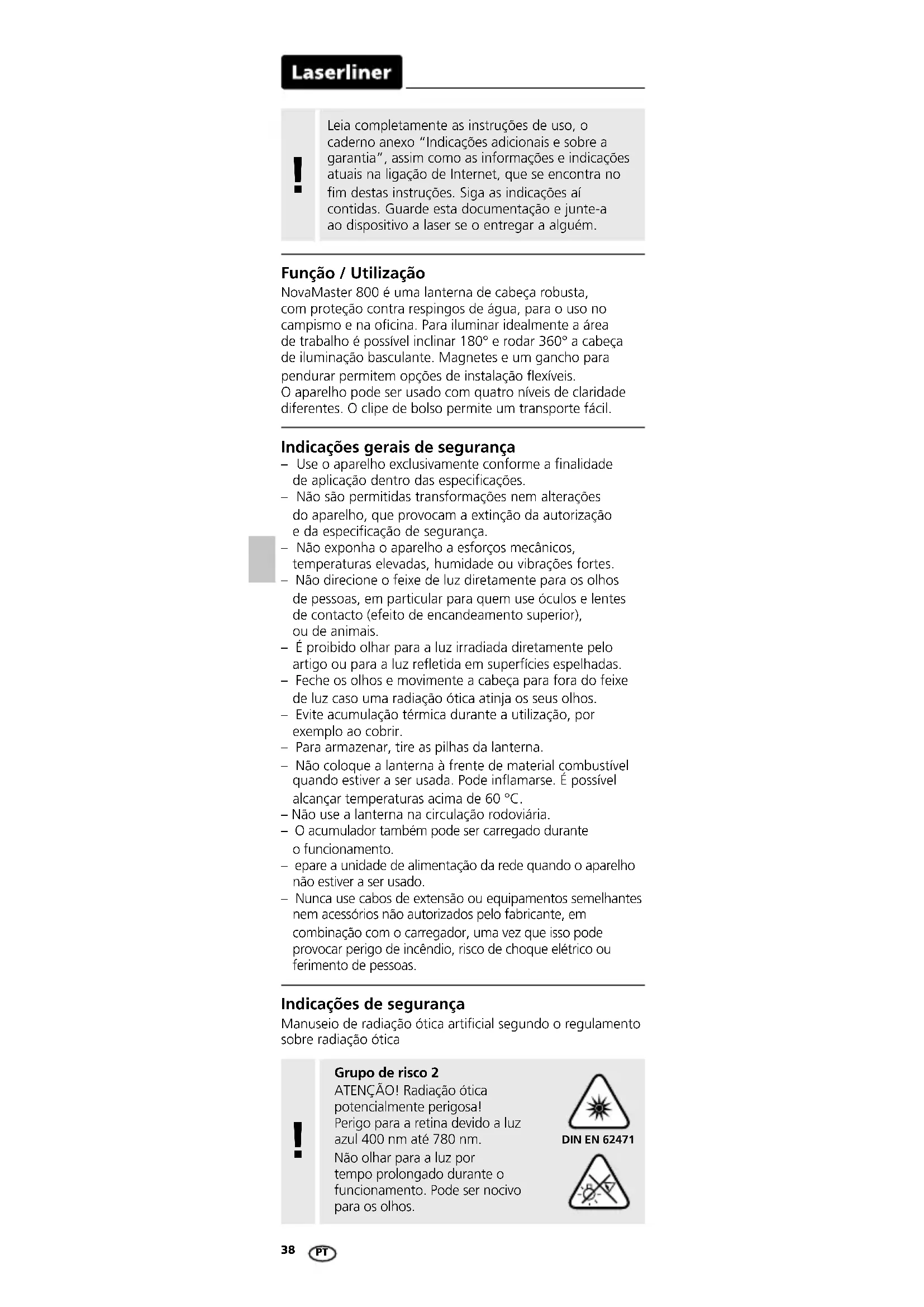

Leia completamente as instruções de uso, o caderno anexo “Indicações adicionais e sobre a garantia”, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Função / Utilização

NovaMaster 800 é uma lanterna de cabeça robusta, com proteção contra respingos de água, para o uso no campismo e na oficina. Para iluminar idealmente a área de trabalho é possível inclinar 180° e rodar 360° a cabeça de iluminação basculante. Magnetes e um gancho para pendurar permitem opções de instalação flexíveis. O aparelho pode ser usado com quatro níveis de claridade diferentes. O clipe de bolso permite um transporte fácil.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não direcione o feixe de luz diretamente para os olhos de pessoas, em particular para quem use óculos e lentes de contacto (efeito de encandeamento superior), ou de animais.
• É proibido olhar para a luz irradiada diretamente pelo artigo ou para a luz refletida em superfícies espelhadas.
• Feche os olhos e movimente a cabeça para fora do feixe de luz caso uma radiação ótica atinja os seus olhos.
• Evite acumulação térmica durante a utilização, por exemplo ao cobrir.
• Para armazenar, tire as pilhas da lanterna.
• Não coloque a lanterna à frente de material combustível quando estiver a ser usada. Pode inflamarse. É possível alcançar temperaturas acima de 60 °C.
  – Não use a lanterna na circulação rodoviária.
• O acumulador também pode ser carregado durante o funcionamento.
• epare a unidade de alimentação da rede quando o aparelho não estiver a ser usado.
• Nunca use cabos de extensão ou equipamentos semelhantes nem acessórios não autorizados pelo fabricante, em combinação com o carregador, uma vez que isso pode provocar perigo de incêndio, risco de choque elétrico ou ferimento de pessoas.

Indicações de segurança

Manuseio de radiação ótica artificial segundo o regulamento sobre radiação ótica

Grupo de risco 2

ATENÇÃO! Radiação ótica potencialmente perigosa! Perigo para a retina devido a luz azul 400 nm até 780 nm.

Não olhar para a luz por tempo prolongado durante o funcionamento. Pode ser nocivo para os olhos.

DIN EN 62471

Indicações de segurança

Perigo devido a exposição a fortes campos magnéticos

• Campos magnéticos fortes podem causar efeitos nocivos em pessoas com meios auxiliares ativos (p. ex., pacemakers) e em dispositivos eletromecânicos (p. ex., cartões magnéticos, relógios mecânicos, mecânica de precisão, discos rígidos).
• Relativamente à influência de campos magnéticos fortes sobre as pessoas, devem ser consideradas as respetivas disposições e regulamentos nacionais, como por exemplo o regulamento BGV B11 §14 „Campos eletromagnéticos” na República Federal da Alemanha.
• Para evitar influências nocivas, mantenha ímanes a uma distância de, pelo menos, 30 cm dos implantes e dispositivos em perigo.

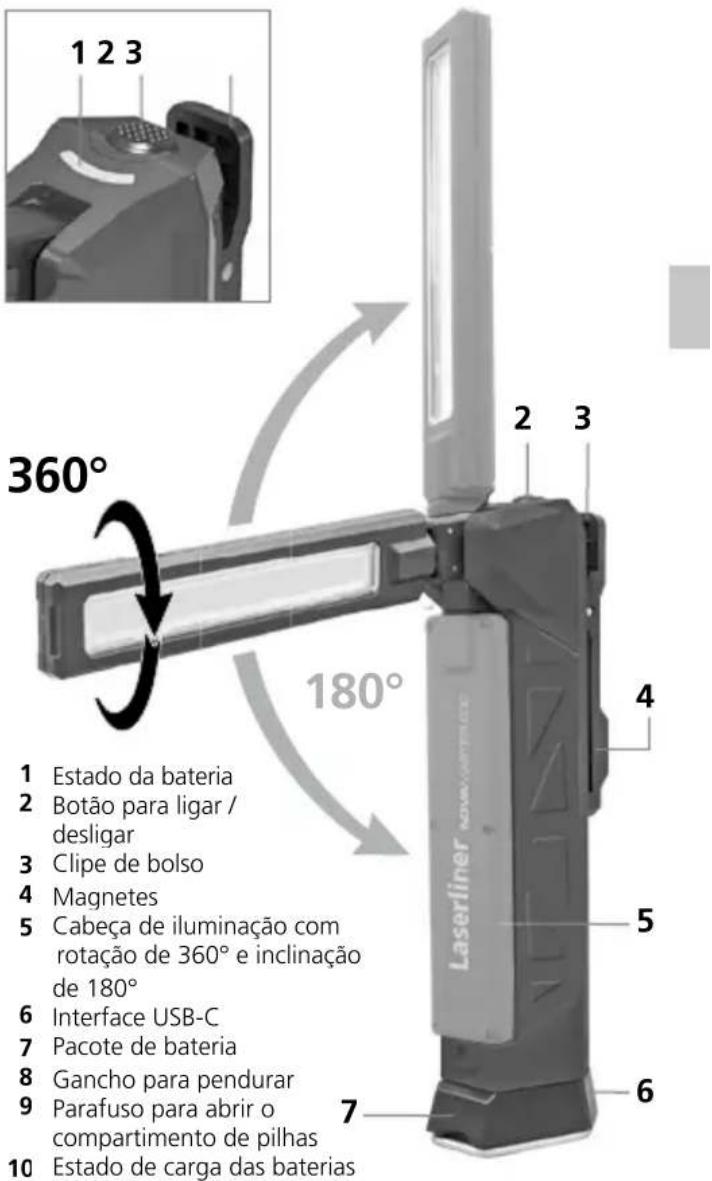

1 2 3 360° 180° Laserliner 2 3 4 5 6 7 10 Estado de carga das baterias 1 Estado da bateria 2 Botão para ligar / desligar 3 Clipe de bolso 4 Magnetes 5 Cabeça de iluminação com rotação de 360° e inclinação de 180° 6 Interface USB-C 7 Pacote de bateria 8 Gancho para pendurar 9 Parafuso para abrir o compartimento de pilhas

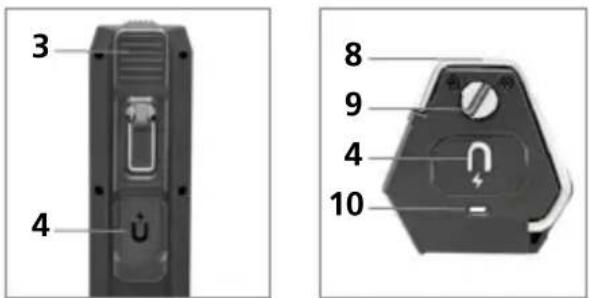

3 4 8 9 4 10

Laserliner

1 Níveis de iluminação

1. clique: manter o botão de comando premido durante 1 a 2 segundos: ligar / nível de iluminação: modo High
2. clique: modo Medium
3. clique: modo Low
4. clique duplo: modo Boost
5. clique: manter premido durante 1 a 2 segundos: desligar

1. Retirar a tampa de borracha.
2. Conectar o aparelho à fonte de corrente elétrica através da interface USB-C e do cabo USB-C.
3. Termine o processo de carregamento quando a indicação do estado de carga da bateria na parte inferior do aparelho mostrar uma luz verde.

LED vermelho: a carregar. LED verde: bateria completa- mente carregada

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Dados técnicos (Sujeito a alterações técnicas. Rev.21W38)

Intensidade da iluminaçãoLow / Medium / High /Boost	100 / 200 / 400 / 800 lm
Duração da iluminaçãoLow / Medium / High /Boost	aprox. 50 / 10 / 4 / 0,05 horas
Tempo de carga aprox. 2,5 horas
Alimentação elétrica	Bateria de iões de lítio3,7V / 2,6Ah
LED-Chip COB-LED
Tipo de proteção IP 65
Ligações USB tipo C
Condições de trabalho -22 °C ... 55 °C
Condições de armazenamento	-30°C ... 60°C
Dimensões (L x A x P) 65 x 190 x 65 mm
Peso total 264 g

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: www.laserliner.com/info
