NovaMaster 800 - Taschenlampe Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Wiederaufladbare Taschenlampe
Marke	Laserliner
Modell	NovaMaster 800
Abmessungen (L x H x T)	65 x 190 x 65 mm
Gesamtgewicht	264 g
Stromversorgung	Li-Ion-Akku 3,7 V / 2,6 Ah
Ladeanschluss	USB Typ-C
Ladezeit	Ca. 2,5 Stunden
Ladeanzeige	LED rot beim Laden, grün bei 100 %
Helligkeitsstufen	Low (100 lm), Medium (200 lm), High (400 lm), Boost (800 lm)
Betriebsdauer pro Modus	Low: ~50 h, Medium: ~10 h, High: ~4 h, Boost: ~0,05 h
Lichtquelle	COB-LED
Schutzart	IP65 (strahlwassergeschützt)
Kopfverstellbarkeit	Neigbar um 180° und schwenkbar um 360°
Integrierte Befestigungen	Starke Magnete, Aufhängbügel, Gürtelclip
Batteriestandsanzeige	4 LEDs an der Unterseite (25 % bis 100 %)
Betriebstemperatur	-22 °C bis 55 °C
Lagertemperatur	-30 °C bis 60 °C
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen, keine Lösungsmittel
Sicherheitshinweise	Nicht direkt in den Lichtstrahl blicken; Magnete mindestens 30 cm von Implantaten fernhalten

Häufig gestellte Fragen - NovaMaster 800 Laserliner

Wie lade ich die NovaMaster 800 Lampe?

Entfernen Sie die Gummikappe, schließen Sie das USB-Typ-C-Kabel an die Schnittstelle und an eine Stromquelle an. Die rote LED zeigt den Ladevorgang an, die grüne LED zeigt die vollständige Ladung an (ca. 2,5 Stunden).

Welche Helligkeitsstufen sind verfügbar?

Vier Modi: Low (100 lm), Medium (200 lm), High (400 lm) und Boost (800 lm). Wechseln Sie durch Drücken der Taste zwischen den Modi, doppelklicken Sie für Boost.

Wie lange hält die Lampe pro Modus?

Ungefähre Betriebsdauer: Low ~50 h, Medium ~10 h, High ~4 h, Boost ~0,05 h (3 Minuten).

Ist die Lampe wasserdicht?

Ja, sie hat eine IP65-Schutzart, was sie strahlwassergeschützt und staubdicht macht. Ideal für Camping oder Werkstatt.

Kann ich die Lampe während des Ladens verwenden?

Ja, es ist möglich, die Lampe während des Ladens über den USB-C-Anschluss zu verwenden.

Wie kann der Lampenkopf ausgerichtet werden?

Der Leuchtenkopf ist um 180° neigbar und um 360° schwenkbar für optimale Ausleuchtung des Arbeitsbereichs.

Verfügt die Lampe über Magnete?

Ja, starke Magnete an der Basis ermöglichen die Befestigung der Lampe an metallischen Oberflächen. Achtung: Halten Sie einen Abstand von mindestens 30 cm zu medizinischen Implantaten oder empfindlichen Gegenständen ein.

Wie erkenne ich den verbleibenden Akkustand?

Vier LEDs an der Unterseite zeigen den Status: 1 LED = <25 %, 2 LEDs = 25–50 %, 3 LEDs = 50–75 %, 4 LEDs = 75–100 %.

Welche Risiken bestehen bei der Verwendung dieser Lampe?

Optische Strahlung der Risikogruppe 2 (blaues Licht schädigt die Netzhaut). Nicht direkt in den Lichtstrahl blicken. Vermeiden Sie auch, die Lampe während des Betriebs abzudecken (Temperatur >60 °C).

Wie pflege ich die NovaMaster 800 Lampe?

Reinigen Sie die Komponenten mit einem leicht feuchten Tuch, ohne Lösungsmittel oder Scheuermittel. Entfernen Sie die Batterien (bzw. den Akku), wenn Sie die Lampe längere Zeit nicht verwenden. Lagern Sie sie an einem trockenen und sauberen Ort.

BEDIENUNGSANLEITUNG NovaMaster 800 Laserliner

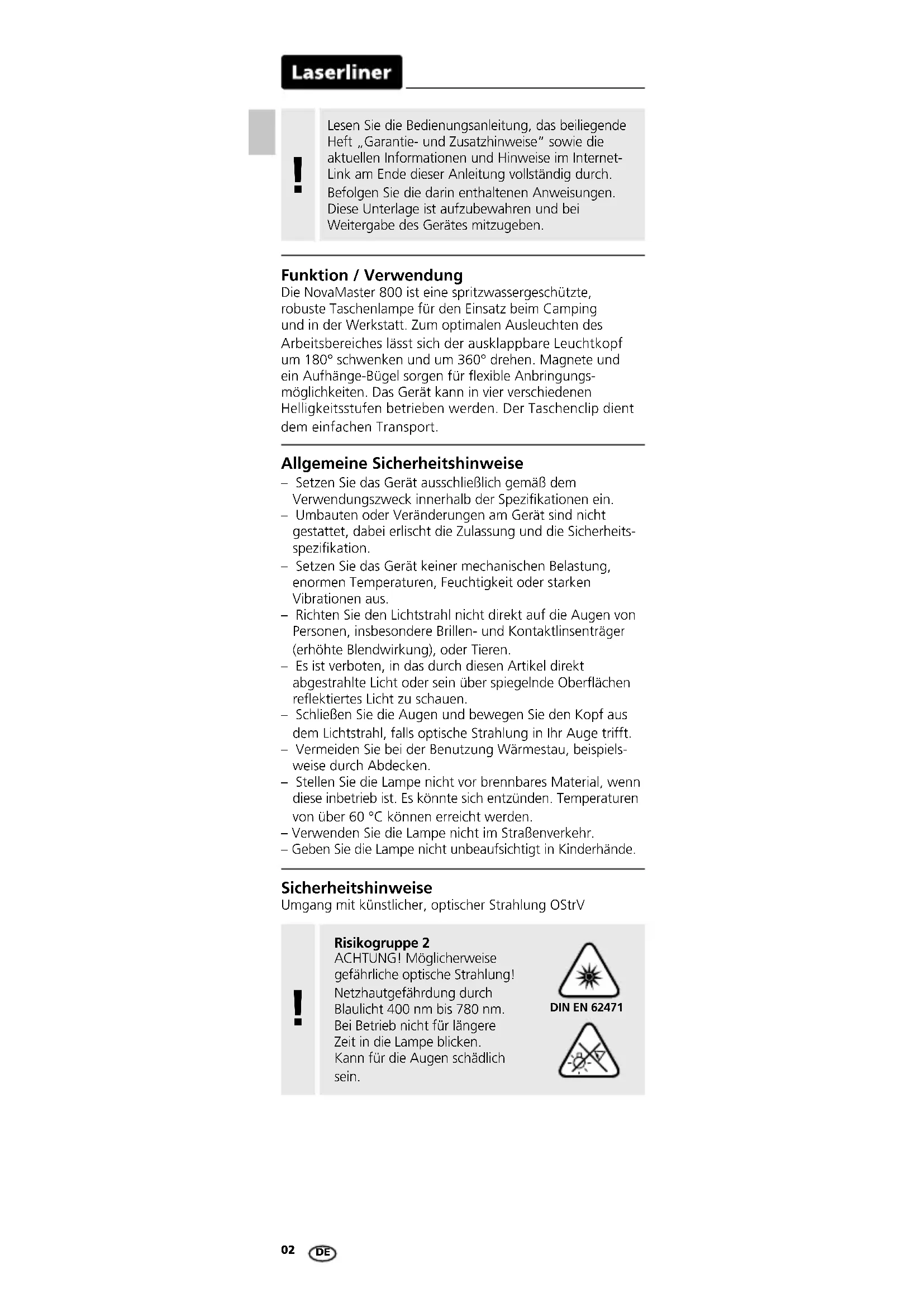

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Die NovaMaster 800 ist eine spritzwassergeschützte, robuste Taschenlampe für den Einsatz beim Camping und in der Werkstatt. Zum optimalen Ausleuchten des Arbeitsbereiches lässt sich der ausklappbare Leuchtkopf um 180° schwenken und um 360° drehen. Magnete und ein Aufhänge-Bügel sorgen für flexible Anbringungsmöglichkeiten. Das Gerät kann in vier verschiedenen Helligkeitsstufen betrieben werden. Der Taschenclip dient dem einfachen Transport.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Richten Sie den Lichtstrahl nicht direkt auf die Augen von Personen, insbesondere Brillen- und Kontaktlinsenträger (erhöhte Blendwirkung), oder Tieren.
• Es ist verboten, in das durch diesen Artikel direkt abgestrahlte Licht oder sein über spiegelnde Oberflächen reflektiertes Licht zu schauen.
  – Schließen Sie die Augen und bewegen Sie den Kopf aus dem Lichtstrahl, falls optische Strahlung in Ihr Auge trifft.
• Vermeiden Sie bei der Benutzung Wärmestau, beispielsweise durch Abdecken.
• Stellen Sie die Lampe nicht vor brennbares Material, wenn diese inbetrieb ist. Es könnte sich entzünden. Temperaturen von über 60 °C können erreicht werden.
• Verwenden Sie die Lampe nicht im Straßenverkehr.
  – Geben Sie die Lampe nicht unbeaufsichtigt in Kinderhände.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

!

Risikogruppe 2

ACHTUNG! Möglicherweise gefährliche optische Strahlung! Netzhautgefährdung durch Blaulicht 400 nm bis 780 nm. Bei Betrieb nicht für längere Zeit in die Lampe blicken. Kann für die Augen schädlich sein.

DIN EN 62471

Sicherheitshinweise

Gefährdung durch starke Magnetfelder

• Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.
• Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.
• Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

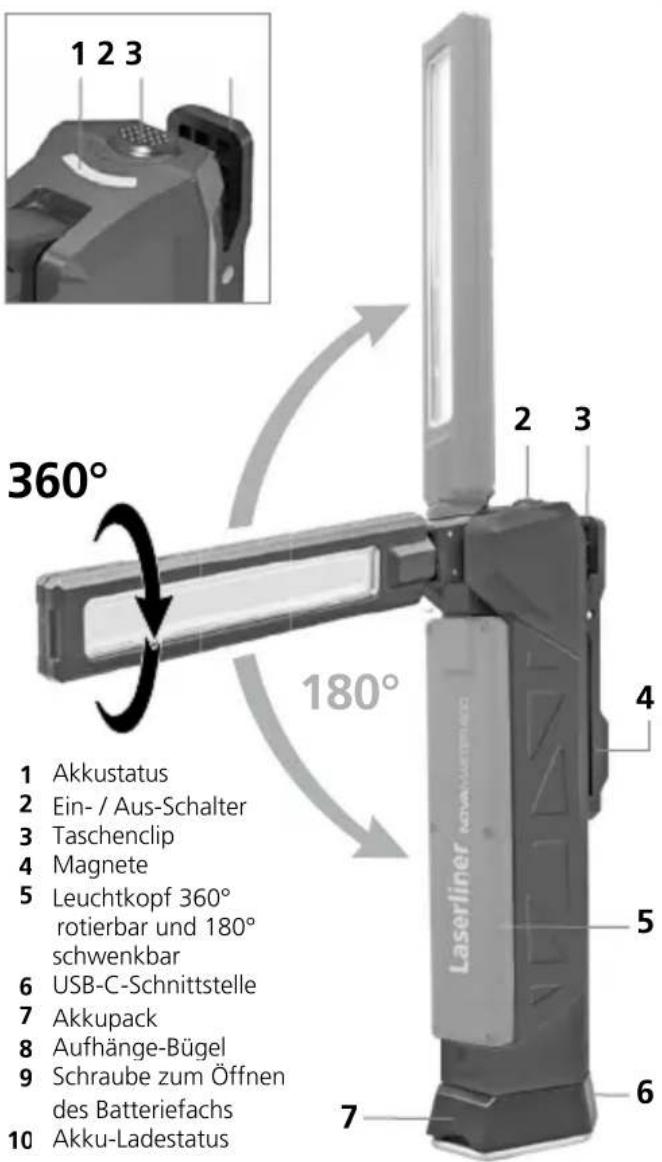

1 2 3 360° 180° 4 2 3 Laserliner kowdamerika 1 Akkustatus 2 Ein-/ Aus-Schalter 3 Taschenclip 4 Magnete 5 Leuchtkopf 360° rotierbar und 180° schwenkbar 6 USB-C-Schnittstelle 7 Akkupack 8 Aufhänge-Bügel 9 Schraube zum Öffnen des Batteriefachs 10 Akku-Ladestatus

3 4 U

8 9 4 10

Laserliner

1 Leuchtstufen

1. Klick: Bedienknopf 1 bis 2 Sekunden gedrückt halten: Einschalten / Leuchtstufe: High-Modus
2. Klick: Medium-Modus
3. Klick: Low-Modus
4. Doppelklick: Boost-Modus
5. Klick: 1 bis 2 Sekunden gedrückt halten: Ausschalten

1. Gummi-Abdeckung abnehmen.
2. Gerät per USB-C-Schnittstelle und USB-C-Kabel mit Stromquelle verbinden.
3. Beenden Sie den Ladevorgang, wenn die Batterie-Status-Anzeige an der Unterseite des Gerätes grün erleuchtet ist.
   LED rot: wird geladen LED grün: Akku vollgeladen

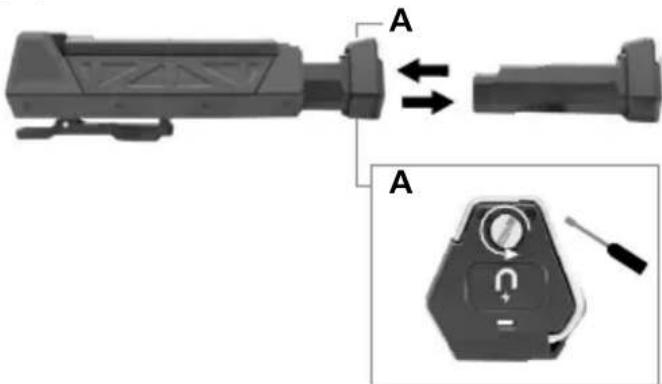

4 Akkupack herausnehmen

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten
(Technische Änderungen vorbehalten. Rev21W38)

LeuchtkraftLow / Medium / High / Boost	100 / 200 / 400 / 800 lm
LeuchtdauerLow / Medium / High / Boost	ca. 50 / 10 / 4 / 0,05 Std.
Ladezeit: ca. 2,5 Std.
Stromversorgung Li-Ion Akkupack 3,7V / 2,6Ah
LED-Chip COB-LED
Schutzart IP 65
Anschlüsse USB Typ C
Arbeitsbedingungen -22°C ... 55°C
Lagerbedingungen -30°C ... 60°C
Abmessungen (B x H x T) 65 x 190 x 65 mm
Gesamtgewicht 264 g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

Laserliner

Möhnestraße 149, 59755 Arnsberg, Germany

Tel.: [phone], Fax: [phone]

[e-mail]

Rev.21W38
