Tipo di prodotto	Torcia ricaricabile
Marca	Laserliner
Modello	NovaMaster 800
Dimensioni (L x A x P)	65 x 190 x 65 mm
Peso totale	264 g
Alimentazione	Pacco batterie Li-ion 3,7 V / 2,6 Ah
Porta di carica	USB tipo C
Tempo di ricarica	Circa 2,5 ore
Indicatore di carica	LED rossa in carica, verde a 100 %
Livelli di illuminazione	Low (100 lm), Medium (200 lm), High (400 lm), Boost (800 lm)
Autonomia per modalità	Low: ~50 h, Medium: ~10 h, High: ~4 h, Boost: ~0,05 h
Sorgente luminosa	COB-LED
Tipo di protezione	IP65 (protetto contro getti d'acqua)
Orientabilità della testa	Inclinabile a 180° e orientabile a 360°
Fissaggi integrati	Magneti potenti, staffa di sospensione, clip da tasca
Indicatore stato batteria	4 LED sulla parte inferiore (25 % a 100 %)
Temperatura di esercizio	-22 °C a 55 °C
Temperatura di stoccaggio	-30 °C a 60 °C
Manutenzione e pulizia	Pulire con un panno leggermente umido, senza solventi
Istruzioni di sicurezza	Non guardare direttamente il fascio; tenere i magneti a 30 cm dagli impianti

Domande frequenti - NovaMaster 800 Laserliner

Come caricare la torcia NovaMaster 800 ?

Rimuovere il coperchio in gomma, collegare il cavo USB tipo C all'interfaccia e a una fonte di alimentazione. Il LED rosso indica la carica, il LED verde indica carica completa (circa 2,5 ore).

Quali sono i livelli di luminosità disponibili ?

Quattro modalità: Low (100 lm), Medium (200 lm), High (400 lm) e Boost (800 lm). Passare da una modalità all'altra cliccando sul pulsante, e fare doppio clic per il Boost.

Qual è l'autonomia della torcia in base alla modalità ?

Autonomia approssimativa: Low ~50 h, Medium ~10 h, High ~4 h, Boost ~0,05 h (3 minuti).

La torcia è impermeabile ?

Sì, possiede una protezione IP65, che la rende impermeabile ai getti d'acqua e resistente alla polvere. Ideale per il campeggio o l'officina.

Posso usare la torcia mentre si carica ?

Sì, è possibile utilizzare la torcia mentre la si ricarica tramite la porta USB-C.

Come orientare la testa della torcia ?

La testa luminosa è inclinabile a 180° e orientabile a 360° per un'illuminazione ottimale dell'area di lavoro.

La torcia dispone di magneti ?

Sì, potenti magneti situati sulla base permettono di fissare la torcia su superfici metalliche. Attenzione: mantenere una distanza di almeno 30 cm da impianti medici o oggetti sensibili.

Come sapere il livello di batteria rimanente ?

Quattro LED sulla parte inferiore indicano lo stato: 1 LED = <25 %, 2 LED = 25–50 %, 3 LED = 50–75 %, 4 LED = 75–100 %.

Quali sono i rischi legati all'uso di questa torcia ?

Radiazione ottica gruppo di rischio 2 (luce blu dannosa per la retina). Non guardare direttamente il fascio. Evitare inoltre di coprire la torcia in funzione (temperatura >60 °C).

Come effettuare la manutenzione della torcia NovaMaster 800 ?

Pulire i componenti con un panno leggermente umido, senza solventi né abrasivi. Rimuovere le pile (o batteria) se non si utilizza per un lungo periodo. Conservare in un luogo asciutto e pulito.

MANUALE UTENTE NovaMaster 800 Laserliner

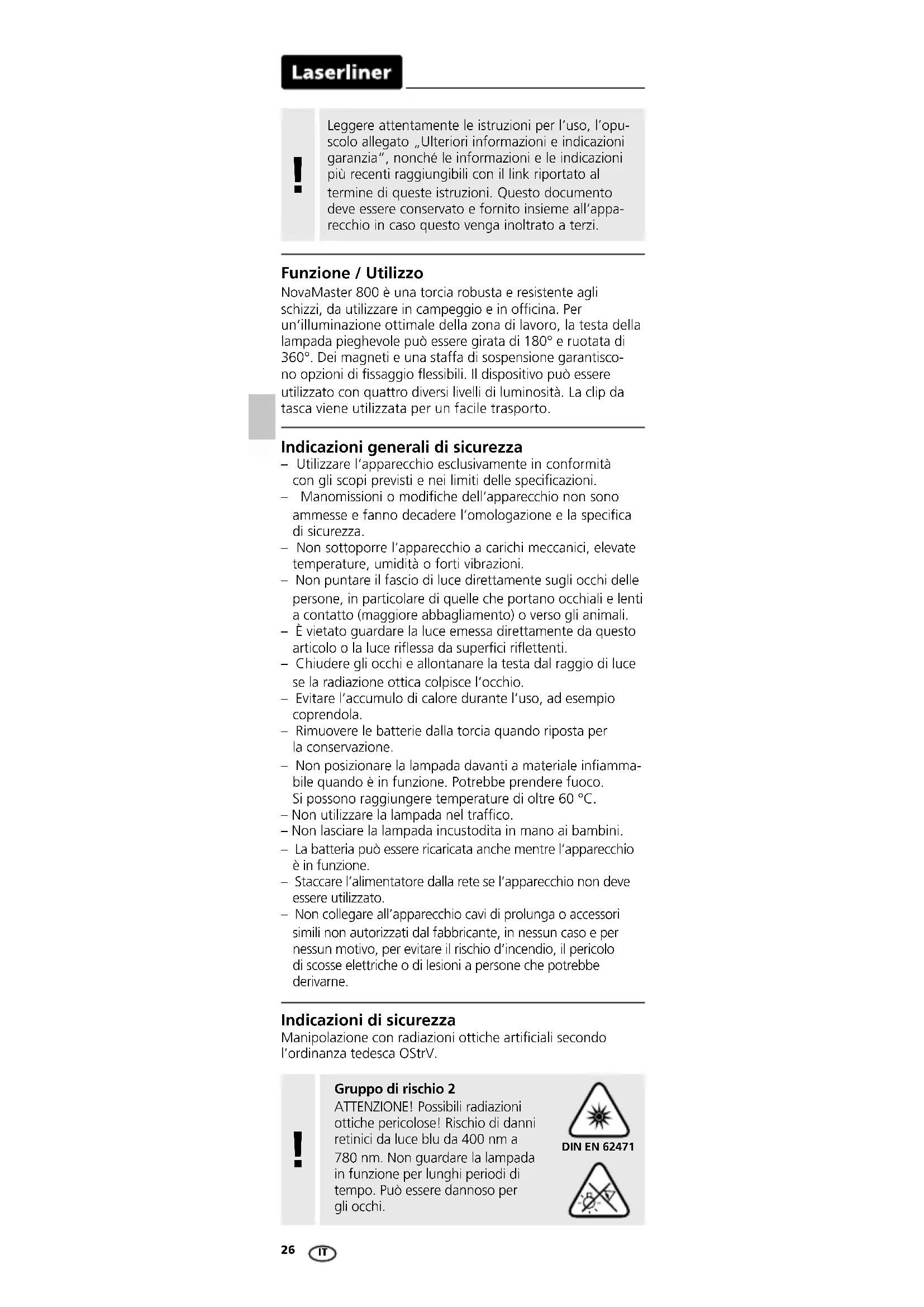

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

NovaMaster 800 è una torcia robusta e resistente agli schizzi, da utilizzare in campeggio e in officina. Per un'illuminazione ottimale della zona di lavoro, la testa della lampada pieghevole può essere girata di 180° e ruotata di 360°. Dei magneti e una staffa di sospensione garantiscono opzioni di fissaggio flessibili. Il dispositivo può essere utilizzato con quattro diversi livelli di luminosità. La clip da tasca viene utilizzata per un facile trasporto.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non puntare il fascio di luce direttamente sugli occhi delle persone, in particolare di quelle che portano occhiali e lenti a contatto (maggiore abbagliamento) o verso gli animali.
• È vietato guardare la luce emessa direttamente da questo articolo o la luce riflessa da superfici riflettenti.
• Chiudere gli occhi e allontanare la testa dal raggio di luce se la radiazione ottica colpisce l'occhio.
• Evitare l'accumulo di calore durante l'uso, ad esempio coprendola.
• Rimuovere le batterie dalla torcia quando riposta per la conservazione.
• Non posizionare la lampada davanti a materiale infiammabile quando è in funzione. Potrebbe prendere fuoco. Si possono raggiungere temperature di oltre 60 °C.
• Non utilizzare la lampada nel traffico.
• Non lasciare la lampada incustodita in mano ai bambini.
• La batteria può essere ricaricata anche mentre l'apparecchio è in funzione.
• Staccare l'alimentatore dalla rete se l'apparecchio non deve essere utilizzato.
• Non collegare all'apparecchio cavi di prolunga o accessori simili non autorizzati dal fabbricante, in nessun caso e per nessun motivo, per evitare il rischio d'incendio, il pericolo di scosse elettriche o di lesioni a persone che potrebbe derivarne.

Indicazioni di sicurezza

Manipolazione con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

Gruppo di rischio 2

ATTENZIONE! Possibili radiazioni ottiche pericolose! Rischio di danni retinici da luce blu da 400 nm a 780 nm. Non guardare la lampada in funzione per lunghi periodi di tempo. Può essere dannoso per gli occhi.

DIN EN 62471

Indicazioni di sicurezza

Pericoli causati da forti campi magnetici

• Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).
• A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 „Campi elettromagnetici“.
• Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi a rischio.

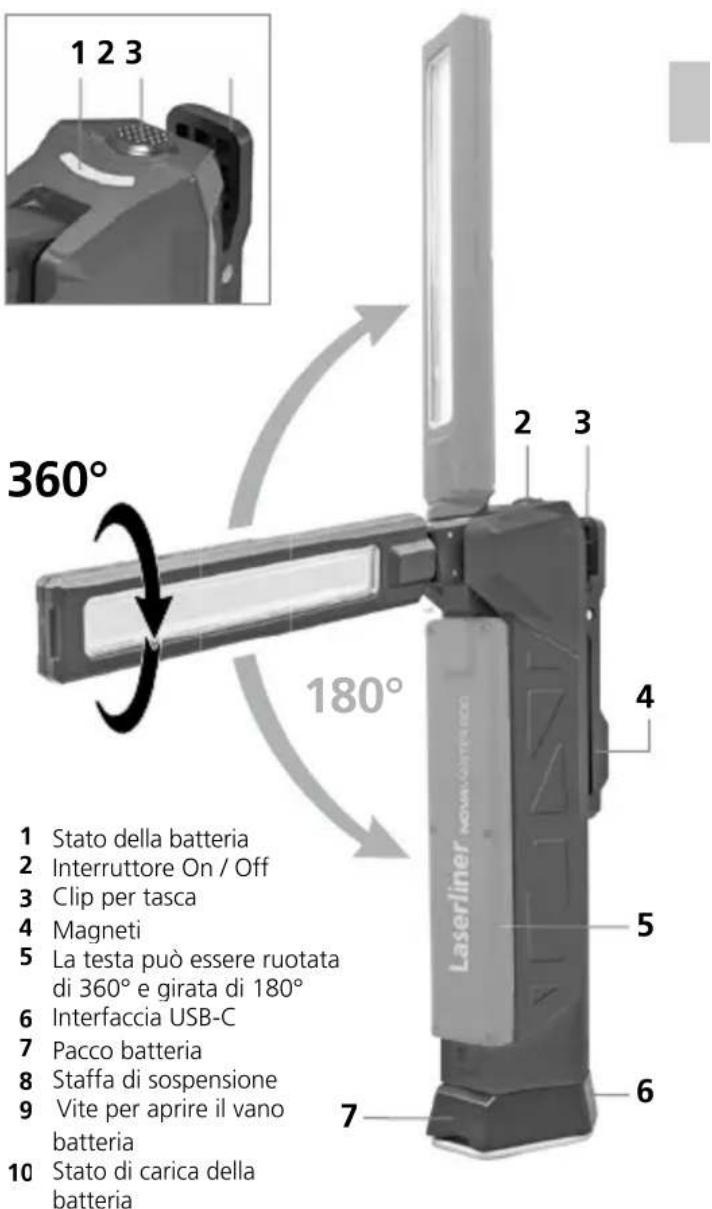

1 2 3 360° 180° 1 Stato della batteria 2 Interruttore On / Off 3 Clip per tasca 4 Magneti 5 La testa può essere ruotata di 360° e girata di 180° 6 Interfaccia USB-C 7 Pacco batteria 8 Staffa di sospensione 9 Vite per aprire il vano batteria 10 Stato di carica della batteria

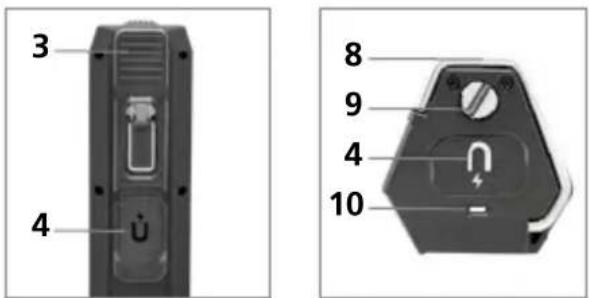

3 4 8 9 4 10

Laserliner

1 Livelli di luce

1. Clic: Tenere premuto il pulsante di controllo per 1 o 2 secondi: Accensione / Livello della luce: Modalità alta
2. Clic: Modalità media
3. Clic: Modalità bassa
4. Doppio clic: Modalità boost
5. Clic: Tenere premuto per 1 o 2 secondi: Spegnimento

2 Stato della batteria

1 LED: < 25%

2 LED: 25–50%

3 LED: 50–75%

4 LED: 75–100%

3 Caricare l'accumulatore

1. Rimuovere la copertura in gomma.
2. Collegare il dispositivo alla fonte di alimentazione tramite l'interfaccia USB-C e il cavo USB-C.
3. Terminare il processo di ricarica quando l'indicatore di carica della batteria sul lato inferiore del dispositivo si accende in verde.
   LED rosso: in carica.
   LED verde: batteria
   completamente carica

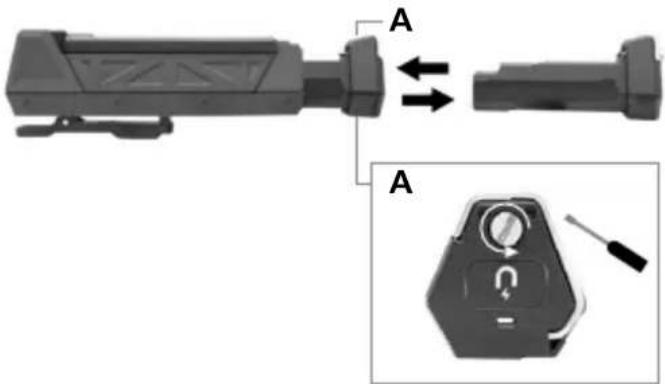

4 Estrarre il pacco batteria

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. Rev.21W38)

Luminosità Bassa / Media / Alta / Boost	100 / 200 / 400 / 800 lm
Durata della luce Bassa / Media / Alta / Boost	ca. 50 / 10 / 4 / 0,05 ore
Durata della ricarica ca. 2	5 ore
Alimentazione	Gruppo batterie agli ioni di litio da 3,7V / 2,6Ah
LED-Chip COB-LED
Grado di protezione IP 65
Collegamenti USB tipo C
Condizioni di lavoro -22°C	... 55°C
Condizioni di stoccaggio	-30°C ... 60°C
Dimensioni (L x A x P) 65	x 190 x 65 mm
Peso complessivo 264 g

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info
