NovaMaster 800 - Flash Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Linterna recargable
Marca	Laserliner
Modelo	NovaMaster 800
Dimensiones (L x A x P)	65 x 190 x 65 mm
Peso total	264 g
Alimentación	Paquete de baterías Li-ion 3,7 V / 2,6 Ah
Puerto de carga	USB tipo C
Tiempo de carga	Aproximadamente 2,5 horas
Indicador de carga	LED roja durante la carga, verde al 100 %
Niveles de iluminación	Low (100 lm), Medium (200 lm), High (400 lm), Boost (800 lm)
Autonomía por modo	Low: ~50 h, Medium: ~10 h, High: ~4 h, Boost: ~0,05 h
Fuente de luz	COB-LED
Tipo de protección	IP65 (protegido contra chorros de agua)
Orientación del cabezal	Inclinable 180° y orientable 360°
Fijaciones integradas	Imanes potentes, soporte de suspensión, clip para bolsillo
Indicador de estado de la batería	4 LEDs en la parte inferior (25 % a 100 %)
Temperatura de funcionamiento	-22 °C a 55 °C
Temperatura de almacenamiento	-30 °C a 60 °C
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo, sin disolventes
Instrucciones de seguridad	No mirar directamente el haz; mantener los imanes a 30 cm de implantes

Preguntas frecuentes - NovaMaster 800 Laserliner

¿Cómo cargar la linterna NovaMaster 800?

Retire la cubierta de goma, conecte el cable USB tipo C al puerto y a una fuente de alimentación. El LED rojo indica la carga, el LED verde indica carga completa (aproximadamente 2,5 horas).

¿Cuáles son los niveles de iluminación disponibles?

Cuatro modos: Low (100 lm), Medium (200 lm), High (400 lm) y Boost (800 lm). Cambie de modo presionando el botón, y haga doble clic para Boost.

¿Cuál es la autonomía de la linterna según el modo?

Autonomía aproximada: Low ~50 h, Medium ~10 h, High ~4 h, Boost ~0,05 h (3 minutos).

¿La linterna es estanca?

Sí, tiene protección IP65, lo que la hace resistente a chorros de agua y al polvo. Ideal para camping o taller.

¿Puedo usar la linterna mientras se carga?

Sí, es posible usar la linterna mientras se recarga a través del puerto USB-C.

¿Cómo orientar el cabezal de la linterna?

El cabezal luminoso es inclinable 180° y orientable 360° para una iluminación óptima del área de trabajo.

¿La linterna dispone de imanes?

Sí, unos imanes potentes ubicados en la base permiten fijar la linterna a superficies metálicas. Atención: mantener una distancia de al menos 30 cm de implantes médicos u objetos sensibles.

¿Cómo saber el nivel de batería restante?

Cuatro LEDs en la parte inferior indican el estado: 1 LED = <25 %, 2 LEDs = 25–50 %, 3 LEDs = 50–75 %, 4 LEDs = 75–100 %.

¿Cuáles son los riesgos relacionados con el uso de esta linterna?

Radiación óptica grupo de riesgo 2 (luz azul nociva para la retina). No mirar directamente el haz. Evitar también cubrir la linterna durante el funcionamiento (temperatura >60 °C).

¿Cómo mantener la linterna NovaMaster 800?

Limpie los componentes con un paño ligeramente húmedo, sin disolventes ni productos abrasivos. Retire las pilas (o batería) si no la usa durante un largo período. Almacene en un lugar seco y limpio.

MANUAL DE USUARIO NovaMaster 800 Laserliner

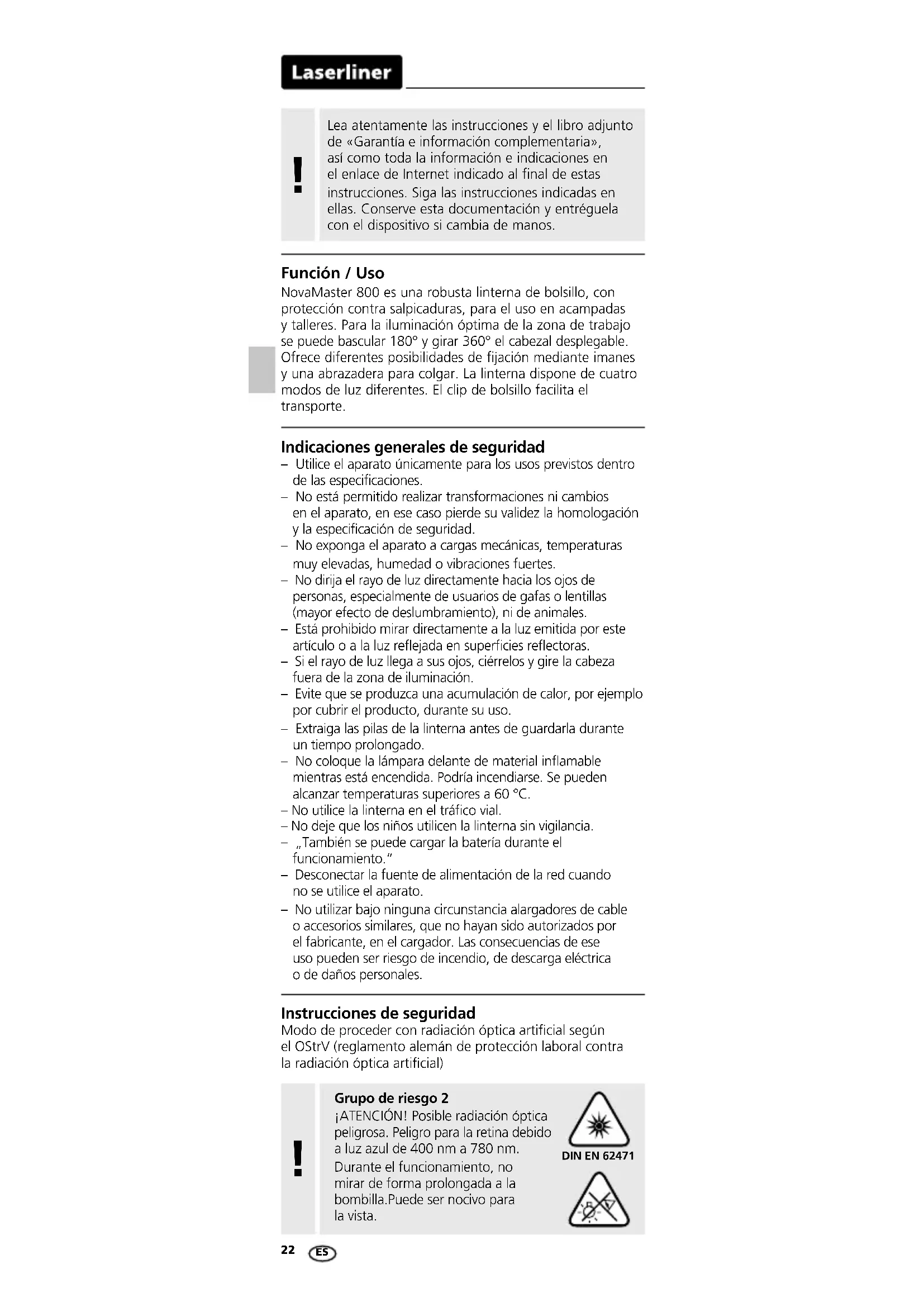

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / Uso

NovaMaster 800 es una robusta linterna de bolsillo, con protección contra salpicaduras, para el uso en acampadas y talleres. Para la iluminación óptima de la zona de trabajo se puede bascular 180° y girar 360° el cabezal desplegable. Ofrece diferentes posibilidades de fijación mediante imanes y una abrazadera para colgar. La linterna dispone de cuatro modos de luz diferentes. El clip de bolsillo facilita el transporte.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No dirija el rayo de luz directamente hacia los ojos de personas, especialmente de usuarios de gafas o lentillas (mayor efecto de deslumbramiento), ni de animales.
• Está prohibido mirar directamente a la luz emitida por este artículo o a la luz reflejada en superficies reflectoras.
• Si el rayo de luz llega a sus ojos, ciérrelos y gire la cabeza fuera de la zona de iluminación.
• Evite que se produzca una acumulación de calor, por ejemplo por cubrir el producto, durante su uso.
• Extraiga las pilas de la linterna antes de guardarla durante un tiempo prolongado.
• No coloque la lámpara delante de material inflamable mientras está encendida. Podría incendiarse. Se pueden alcanzar temperaturas superiores a 60 °C.
• No utilice la linterna en el tráfico vial.
• No deje que los niños utilicen la linterna sin vigilancia.
• „También se puede cargar la batería durante el funcionamiento.“
• Desconectar la fuente de alimentación de la red cuando no se utilice el aparato.
• No utilizar bajo ninguna circunstancia alargadores de cable o accesorios similares, que no hayan sido autorizados por el fabricante, en el cargador. Las consecuencias de ese uso pueden ser riesgo de incendio, de descarga eléctrica o de daños personales.

Instrucciones de seguridad

Modo de proceder con radiación óptica artificial según el OStrV (reglamento alemán de protección laboral contra la radiación óptica artificial)

Grupo de riesgo 2

¡ATENCIÓN! Posible radiación óptica peligrosa. Peligro para la retina debido a luz azul de 400 nm a 780 nm.

Durante el funcionamiento, no mirar de forma prolongada a la bombilla. Puede ser nocivo para la vista.

DIN EN 62471

Indicaciones de seguridad

Peligro por fuertes campos magnéticos

• Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros).
• En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“.
• Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

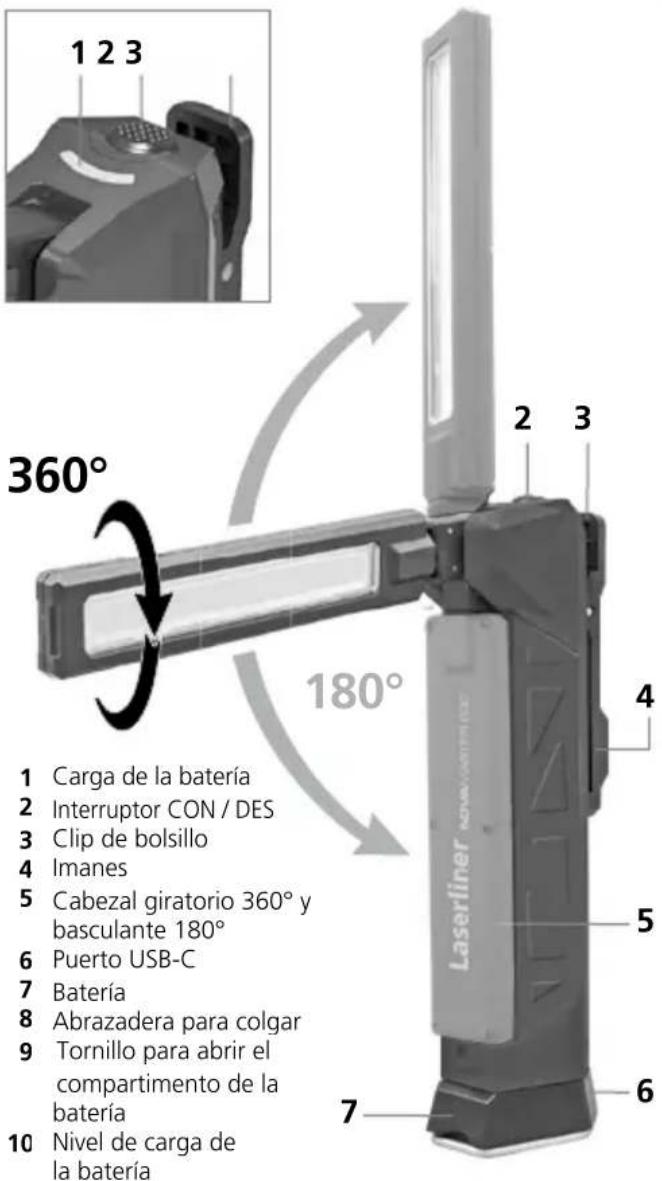

1 2 3 360° 180° Laserliner NAOVASTRIGO 1 Carga de la batería 2 Interruptor CON / DES 3 Clip de bolsillo 4 Imanes 5 Cabezal giratorio 360° y basculante 180° 6 Puerto USB-C 7 Batería 8 Abrazadera para colgar 9 Tornillo para abrir el compartimento de la batería 10 Nivel de carga de la batería

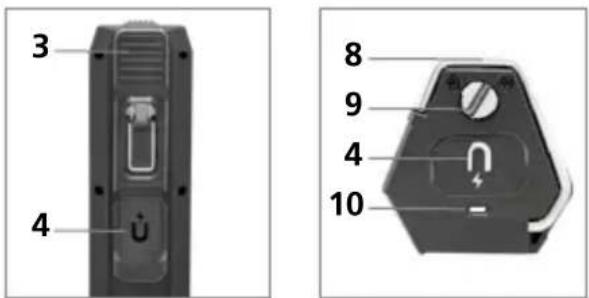

3 4 8 9 4 10

Laserliner

1 Modos de luz

1. Clic: mantener pulsado el botón de 1 a 2 segundos: encender / modo de luz: intensa (high)
2. Clic: Modo Medium
3. Clic: Intensidad reducida (low)
4. Doble clic: modo Boost
5. Clic: mantener pulsado de 1 a 2 segundos: apagar

2 Carga de la batería

1 LED: < 25%

2 LED: 25–50%

3 LED:: 50–75%

4 LED:: 75–100%

1. Retirar la cubierta de goma.
2. Conectar el aparato con la fuente de energía mediante el puerto USB-C y el cable USB-C.
3. Finalice el proceso de caga cuando se encienda la luz verde en el indicador de carga, situado en la parte inferior del aparato.
   LED rojo: cargando.
   LED verde: batería completa- mente cargada

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato porun periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Datos técnicos
(Sujeto a modificaciones técnicas. Rev.21W38)

Intensidad luminosaLow / Medium / High / Boost	100 / 200 / 400 / 800 lm
AutonomíaLow / Medium / High / Boost	aprox. 50 / 10 / 4 / 0,05 h
Tiempo de carga aprox. 2,5 h
Alimentación	Bloque de iones de litio de 3,7V / 2,6Ah
LED-Chip COB-LED
Tipo de protección IP 65
Conexiones USB tipo C
Condiciones de trabajo -22°C ... 55°C
Condiciones de almacén -30°C ... 60°C
Dimensiones (An x Al x F) 65 x 190 x 65 mm
Peso 264 g

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en: www.laserliner.com/info
