Produkttyp	Laddbar ficklampa
Märke	Laserliner
Modell	NovaMaster 800
Mått (L x H x D)	65 x 190 x 65 mm
Totalvikt	264 g
Strömförsörjning	Li-ion batteripaket 3,7 V / 2,6 Ah
Laddningsport	USB typ C
Laddningstid	Cirka 2,5 timmar
Laddningsindikator	Röd LED vid laddning, grön vid 100 %
Ljusnivåer	Låg (100 lm), Medium (200 lm), Hög (400 lm), Boost (800 lm)
Drifttid per läge	Låg: ~50 h, Medium: ~10 h, Hög: ~4 h, Boost: ~0,05 h
Ljuskälla	COB-LED
Skyddsklass	IP65 (vattenstrålesäker)
Huvudets lut- och vridbarhet	Lutbar 180° och vridbar 360°
Integrerade fästen	Kraftfulla magneter, upphängningsbygel, fickklämma
Batteristatusindikator	4 lysdioder på undersidan (25 % till 100 %)
Driftstemperatur	-22 °C till 55 °C
Förvaringstemperatur	-30 °C till 60 °C
Underhåll och rengöring	Rengör med en lätt fuktad trasa, inga lösningsmedel
Säkerhetsanvisningar	Rikta inte blicken direkt mot strålen; håll magneterna minst 30 cm från implantat

Vanliga frågor - NovaMaster 800 Laserliner

Hur laddar jag NovaMaster 800-lampan?

Ta bort gummilocket, anslut USB typ C-kabeln till gränssnittet och en strömkälla. Den röda lysdioden indikerar laddning, den gröna lysdioden indikerar full laddning (cirka 2,5 timmar).

Vilka ljusnivåer finns tillgängliga?

Fyra lägen: Låg (100 lm), Medium (200 lm), Hög (400 lm) och Boost (800 lm). Växla mellan lägena genom att trycka på knappen och dubbelklicka för Boost.

Vad är lampans drifttid per läge?

Ungefärlig drifttid: Låg ~50 h, Medium ~10 h, Hög ~4 h, Boost ~0,05 h (3 minuter).

Är lampan vattentät?

Ja, den har skyddsklass IP65, vilket gör den vattenstrålesäker och dammtålig. Idealisk för camping eller verkstaden.

Kan jag använda lampan medan den laddas?

Ja, det går att använda lampan medan den laddas via USB-C-porten.

Hur riktar jag lampans huvud?

Lyshuvudet är lutbart 180° och vridbart 360° för optimal belysning av arbetsområdet.

Har lampen magneter?

Ja, kraftfulla magneter på basen gör att lampan kan fästas på metallytor. Varning: håll minst 30 cm avstånd från medicinska implantat eller känsliga föremål.

Hur vet jag hur mycket batteri som finns kvar?

Fyra lysdioder på undersidan visar status: 1 LED = <25 %, 2 LED = 25–50 %, 3 LED = 50–75 %, 4 LED = 75–100 %.

Vilka risker finns med användning av denna lampa?

Optisk strålning riskgrupp 2 (skadligt blåljus för näthinnan). Rikta inte blicken direkt mot strålen. Undvik även att täcka lampan under drift (temperatur >60 °C).

Hur underhåller jag NovaMaster 800-lampan?

Rengör komponenterna med en lätt fuktad trasa, utan lösningsmedel eller slipande medel. Ta ur batterierna (eller batteriet) om lampan inte används under en längre tid. Förvara på en torr och ren plats.

BRUKSANVISNING NovaMaster 800 Laserliner

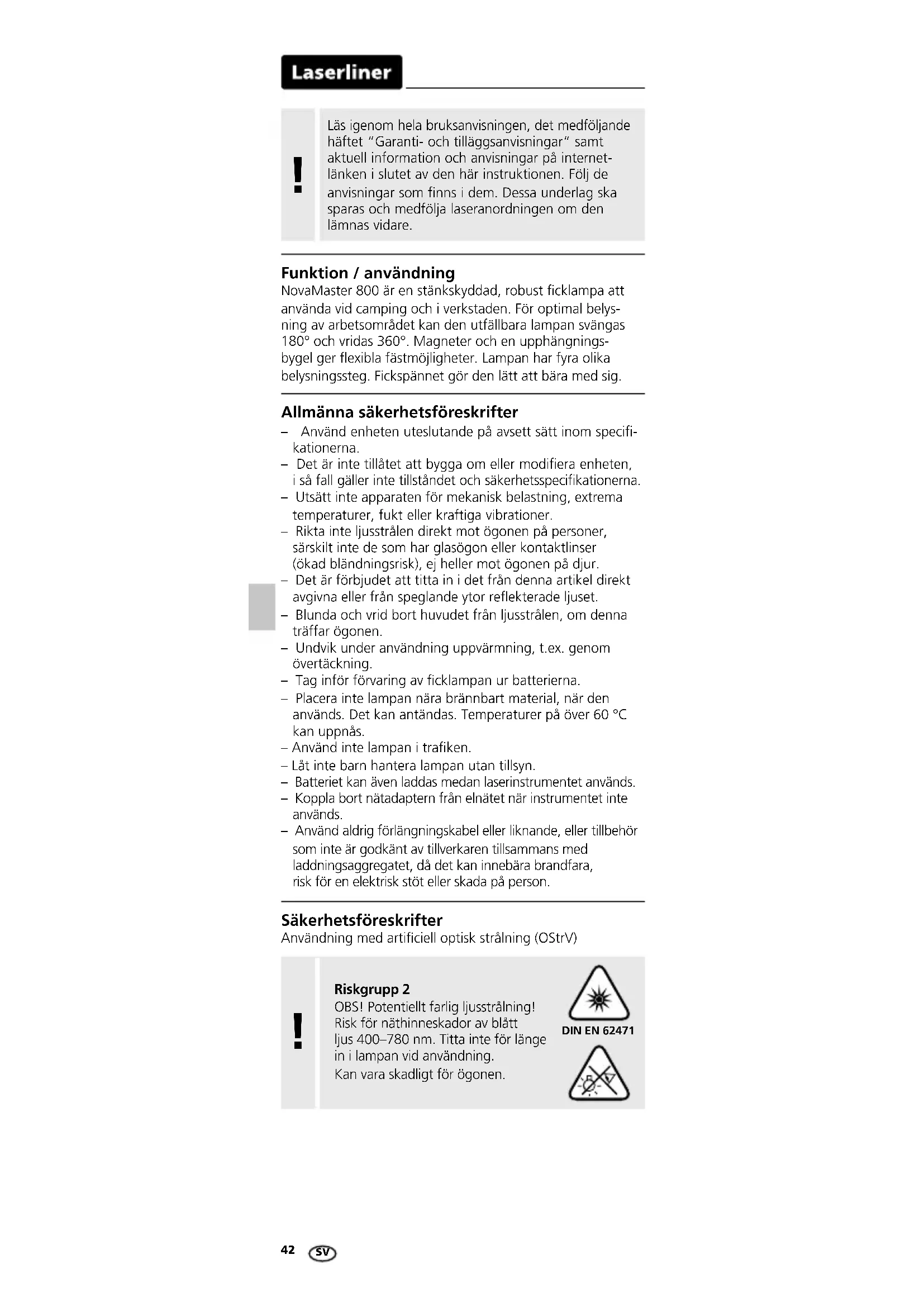

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Funktion / användning

NovaMaster 800 är en stänkskyddad, robust ficklampa att använda vid camping och i verkstaden. För optimal belysning av arbetsområdet kan den utfällbara lampan svängas 180° och vridas 360°. Magneter och en upphängningsbygel ger flexibla fästmöjligheter. Lampan har fyra olika belysningssteg. Fickspännet gör den lätt att bära med sig.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Rikta inte ljusstrålen direkt mot ögonen på personer, särskilt inte de som har glasögon eller kontaktlinser (ökad bländningsrisk), ej heller mot ögonen på djur.
• Det är förbjudet att titta in i det från denna artikel direkt avgivna eller från speglande ytor reflekterade ljuset.
• Blunda och vrid bort huvudet från ljusstrålen, om denna träffar ögonen.
• Undvik under användning uppvärmning, t.ex. genom övertäckning.
• Tag inför förvaring av ficklampan ur batterierna.
• Placera inte lampan nära brännbart material, när den används. Det kan antändas. Temperaturer på över 60 °C kan uppnås.
• Använd inte lampan i trafiken.
  – Låt inte barn hantera lampan utan tillsyn.
• Batteriet kan även laddas medan laserinstrumentet används.
• Koppla bort nätadaptern från elnätet när instrumentet inte används.
• Använd aldrig förlängningskabel eller liknande, eller tillbehör som inte är godkänt av tillverkaren tillsammans med laddningsaggregatet, då det kan innebära brandfara, risk för en elektrisk stöt eller skada på person.

Säkerhetsföreskrifter

Användning med artificiell optisk strålning (OStrV)

!

Riskgrupp 2

OBS! Potentiellt farlig ljusstrålning! Risk för näthinneskador av blått ljus 400–780 nm. Titta inte för länge in i lampan vid användning.

Kan vara skadligt för ögonen.

DIN EN 62471

Säkerhetsföreskrifter

Fara på grund av starka magnetfält

• Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).
• Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.
• För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

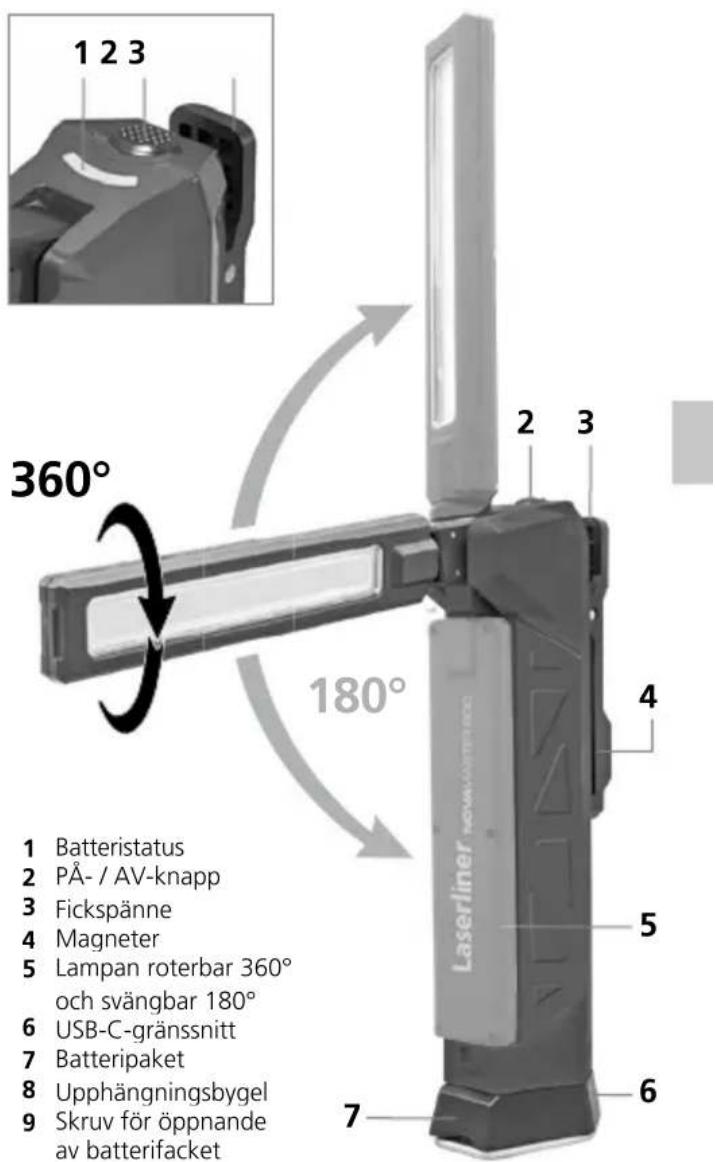

1 2 3 360° 180° 1 Batteristatus 2 PÅ- / AV-knapp 3 Fickspänne 4 Magneter 5 Lampan roterbar 360° och svängbar 180° 6 USB-C-gränssnitt 7 Batteripaket 8 Upphängningsbygel 9 Skruv för öppnande av batterifacket

10 Batteriladdningsstatus

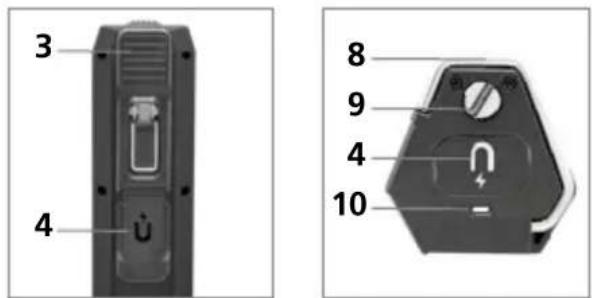

3 4 8 9 4 10

Laserliner

1 Belysningssteg

1. Klick: Håll knappen intryckt i 1–2 sekunder: Tändning/belysningssteg: Högläge
2. Klick: Medium-läge
3. Klick: Lågläge
4. Dubbelklick: Boost-läge
5. Klick: åll intryckt i 1–2 sekunder: Avstängning

1. Tag av gummiskyddet.
2. Koppla apparaten till strömkälla via USB-C-gränssnitt och USB-C-kabel.
3. Avsluta laddningen, när batteriladdningsindikatorn på apparatens undersida lyser grönt.
   LED röd: batteriet laddas.
   LED grön: batteriet fulladdat

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel.

Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data (Tekniska ändringar förbehålls. Rev.21W38)

Ljusstyrka Låg / Medium /Hög / Boost	100 / 200 / 400 / 800 lm
Ljusets varaktighetLåg / Medium / Hög /Boost	ca. 50 / 10 / 4 / 0.05 timmar
Laddningstid ca. 2,5 timmar
Strömförsörjning Li-lon batteri 3.7V/2.6Ah
LED-Chip COB-LED
Skyddsklass IP 65
Anslutningar USB typ C
Arbetsbetingelser -22°C...55°C
Förvaringsbetingelser -30°C...60°C
Mått (B x H x D) 65 x 190 x 65 mm
Totalvikt 264 g

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: www.laserliner.com/info
