NovaMaster 500 - Ficklampa Laserliner - Gratis bruksanvisning och manual

Märke	Laserliner
Modell	NovaMaster 500
Produkttyp	Ficklampa
Mått (L x diameter)	142 x 41 mm
Vikt	133 g
Ljuskälla	LED Cree XP-G2
Maximalt ljusflöde	500 lm (Boost-läge)
Ljuslägen	4: Låg (60 lm), Mellan (120 lm), Hög (250 lm), Boost (500 lm)
Drifttid (Low / Medium / High)	50 h / 10 h / 4 h
Laddningstid	2 h
Strömförsörjning	Inbyggt laddningsbart batteri via USB-C-port
Skyddsklass	IP65 (skyddad mot vattenstrålar)
Driftstemperatur	-22°C till 55°C
Förvaringstemperatur	-30°C till 60°C
Zoomfunktion	Ja, vridning av huvudet för att justera strålens diameter
Vridbart huvud	Ja, upp till 90°
Magnetisk fästning	Ja, två inbyggda magneter
Transportclip	Ja, clip för ficka
Säkerhet	Titta inte direkt in i strålen; riskgrupp 2 enligt DIN EN 62471
Certifieringar	CE, WEEE-överensstämmelse
Underhåll	Rengör med en lätt fuktad trasa; undvik lösningsmedel och slipande produkter
Reparerbarhet	Batteriet kan inte bytas av användaren; inga löstagbara delar

Vanliga frågor - NovaMaster 500 Laserliner

Vilka ljuslägen finns tillgängliga?

NovaMaster 500 erbjuder fyra ljuslägen: Låg (60 lm), Mellan (120 lm), Hög (250 lm) och Boost (500 lm). För att växla mellan dem, håll kontrollknappen intryckt i 1-2 sekunder för att tända, klicka sedan upprepade gånger för att byta läge.

Hur laddar jag batteriet?

Ta bort gummilocket på lampans sida, anslut sedan en USB-C-kabel till en strömkälla. Röd LED indikerar laddning, och grön LED signalerar att batteriet är 100% laddat (cirka 2 timmar).

Hur länge håller batteriet?

Drifttiden varierar beroende på ljusläge: 50 timmar i Låg-läge, 10 timmar i Mellan-läge, 4 timmar i Hög-läge. Boost-läget har ingen angiven drifttid eftersom den är avsedd för kortvarig användning.

Är lampan vattentät?

Ja, NovaMaster 500 har skyddsklass IP65, vilket gör den skyddad mot vattenstrålar. Den är därför lämplig för utomhusbruk eller i fuktiga miljöer, men får inte sänkas ner i vatten.

Kan jag använda lampan under laddning?

Ja, det går att använda lampan under laddning. Täck dock inte över lampan under drift för att undvika värmeansamling.

Hur justerar jag strålen?

Vrid lampans huvud: medurs för zooma in (smal stråle), moturs för zooma ut (bred stråle). Huvudet kan även lutas upp till 90° för riktad belysning.

Är lampan lämplig för professionellt bruk?

Tack vare sin robusthet, IP65-tätning, magneter och clip passar NovaMaster 500 perfekt för yrkesverksamma (verkstad, byggplats, mekanik, etc.). Dess maximala effekt på 500 lm och stråljustering ger stor mångsidighet.

Kan jag byta batteri själv?

Nej, batteriet är inbyggt och kan inte bytas av användaren. Kontakta Laserliners kundtjänst vid batteriproblem. Försök inte öppna lampan, det skulle ogiltigförklara garantin.

Vilka säkerhetsåtgärder bör jag följa?

Titta aldrig direkt in i ljusstrålen, särskilt i Boost-läge. Undvik att rikta lampan mot ögon på personer eller djur. Täck inte över lampan under drift för att undvika överhettning. Håll ett säkerhetsavstånd på 30 cm till medicinska implantat på grund av de starka magneterna.

Var hittar jag den fullständiga bruksanvisningen?

Den fullständiga bruksanvisningen finns gratis som PDF på webbplatsen notice-facile.com eller på tillverkarens webbplats laserliner.com. Du kan även begära en översättning till ditt språk via formuläret på bruksanvisningens sida.

BRUKSANVISNING NovaMaster 500 Laserliner

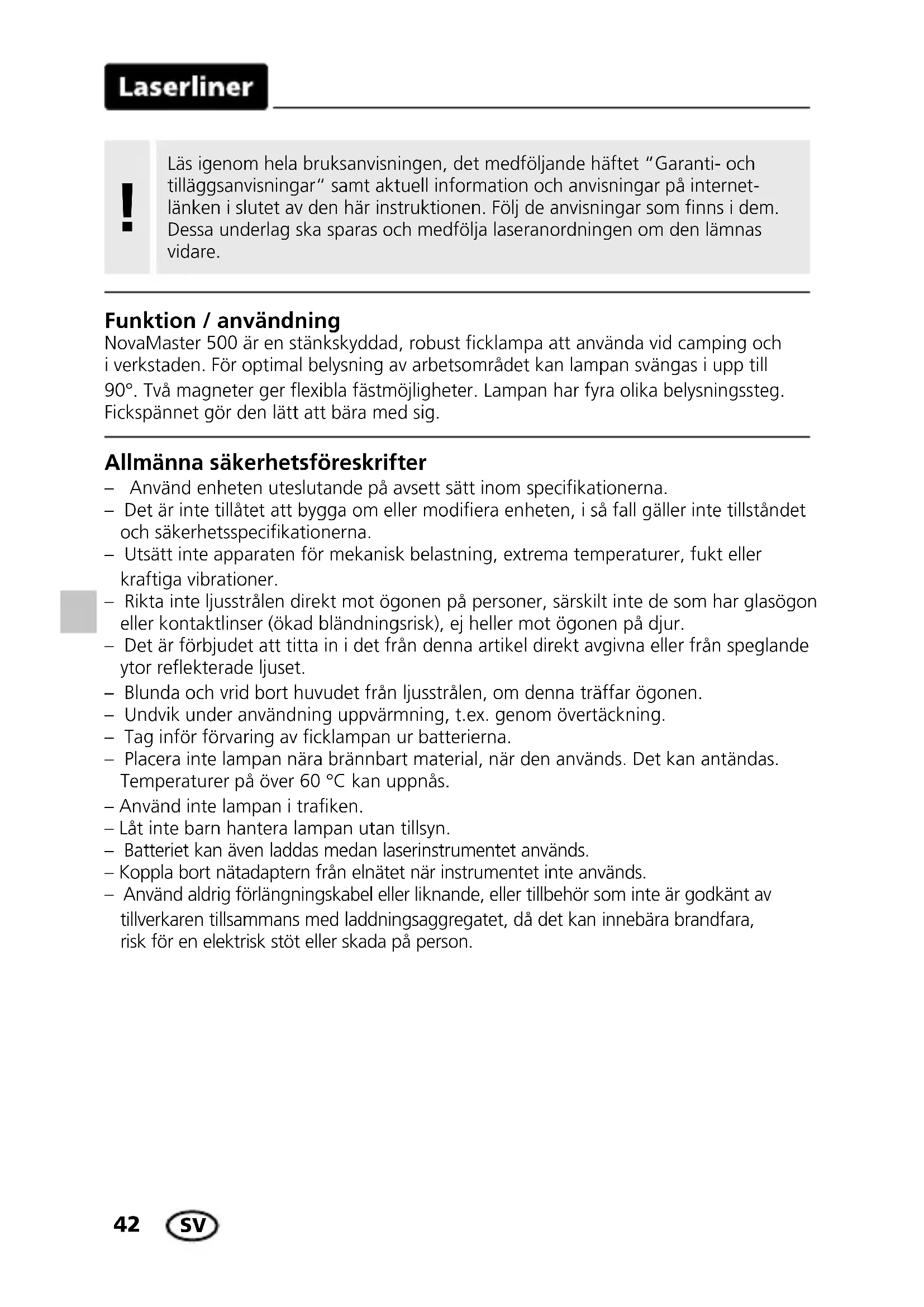

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Funktion / användning

NovaMaster 500 är en stänkskyddad, robust ficklampa att använda vid camping och i verkstaden. För optimal belysning av arbetsområdet kan lampan svängas i upp till 90°. Två magneter ger flexibla fästmöjligheter. Lampan har fyra olika belysningssteg. Fickspännet gör den lätt att bära med sig.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Rikta inte ljusstrålen direkt mot ögonen på personer, särskilt inte de som har glasögon eller kontaktlinser (ökad bländningsrisk), ej heller mot ögonen på djur.
• Det är förbjudet att titta in i det från denna artikel direkt avgivna eller från speglande ytor reflekterade ljuset.
• Blunda och vrid bort huvudet från ljusstrålen, om denna träffar ögonen.
• Undvik under användning uppvärmning, t.ex. genom övertäckning.
• Tag inför förvaring av ficklampan ur batterierna.
• Placera inte lampan nära brännbart material, när den används. Det kan antändas. Temperaturer på över 60 °C kan uppnås.
• Använd inte lampan i trafiken.
  – Låt inte barn hantera lampan utan tillsyn.
• Batteriet kan även laddas medan laserinstrumentet används.
  – Koppla bort nätadaptern från elnätet när instrumentet inte används.
• Använd aldrig förlängningskabel eller liknande, eller tillbehör som inte är godkänt av tillverkaren tillsammans med laddningsaggregatet, då det kan innebära brandfara, risk för en elektrisk stöt eller skada på person.

Säkerhetsföreskrifter

Användning med artificiell optisk strålning (OStrV)

Riskgrupp 2

OBS! Potentiellt farlig ljusstrålning! Risk för näthinneskador av blått ljus 400–780 nm. Titta inte för länge in i lampan vid användning. Kan vara skadligt för ögonen.

DIN EN 62471

Säkerhetsföreskrifter

Fara på grund av starka magnetfält

• Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, härddiskar).
• Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.
• För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

1 2 3

4 5 6 7 5 Laserliner NOMA-WEISTERICO

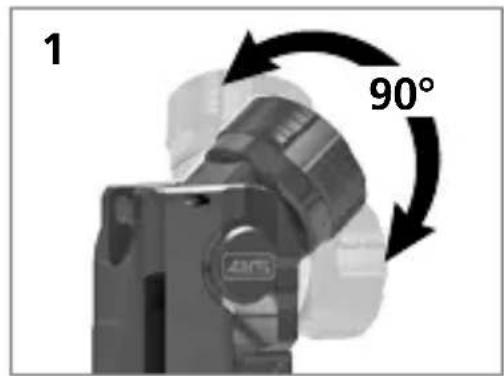

1 90°

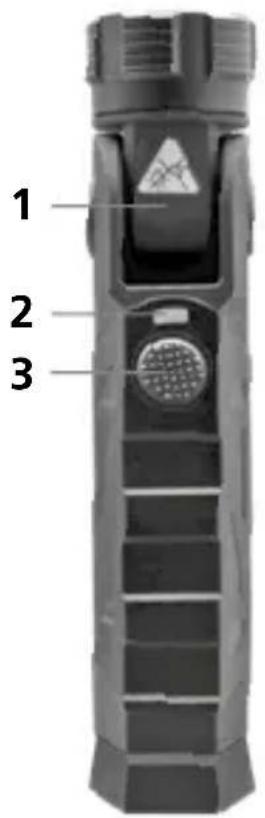

1 Lampan kan svängas 90°
2 Batteristatus
3 PÅ-/AV-knapp (tryck i 2 sekunder)

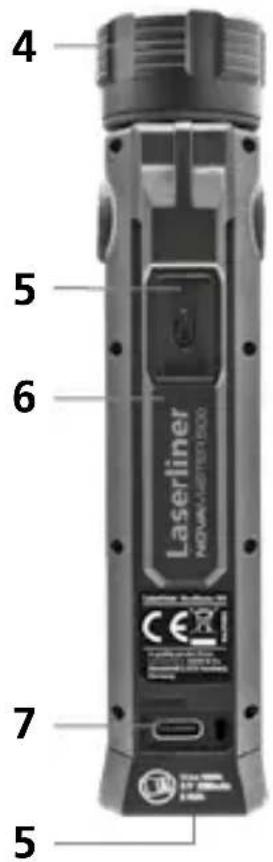

4 Ljuskäglans diameter: Steglöst reglerbar genom vridning
5 Magneter
6 Fickspänne
7 USB-C-gränssnitt

1 Belysningssteg

1. Klick: Håll knappen intryckt i 1–2 sekunder: Tändning/belysningssteg: Högläge
2. Klick: Medium-läge
3. Klick: Lågläge
4. Dubbelklick: Boost-läge
5. Klick: åll intryckt i 1–2 sekunder: Avstängning

3

2 Inställning av ljuskäglan

1. Vrid medurs: Zooma in. Alstrar en ljuskägla med liten diameter.
2. Vrid moturs: Zooma ut. Alstrar en ljuskägla med stor diameter.

4

1. Tag av gummiskyddet.
2. Koppla apparaten till strömkälla via USB-C-gränssnitt och USB-C-kabel.

LED röd: batteriet laddas LED grön: batteriet fulladdat

7

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data (Tekniska ändringar förbehålls. 21W04)
Ljusstyrka Låg / Medium / Hög / Boost 60 / 120 / 250 / 500 lm
Ljusets varaktighet Kort / Medium / Lång 50 / 10 / 4 h
Laddningstid 2 h
LED-Chip Cree XP-G2
Skyddsklass IP 65
Laddningsport USB-C
Arbetsbetingelser -22° ... 55°
Förvaringsbetingelser -30° ... 60°
Total längd 142 mm
Diameter 41 mm
Totalvikt 133 g

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: www.laserliner.com/info

CE —

!

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: www.laserliner.com/info

CE —

Laserliner
