Marke	Laserliner
Modell	NovaMaster 500
Produkttyp	Taschenlampe
Abmessungen (L x Durchmesser)	142 x 41 mm
Gewicht	133 g
Lichtquelle	LED Cree XP-G2
Maximaler Lichtstrom	500 lm (Boost-Modus)
Beleuchtungsstufen	4: Niedrig (60 lm), Mittel (120 lm), Hoch (250 lm), Boost (500 lm)
Betriebsdauer (Niedrig / Mittel / Hoch)	50 Std. / 10 Std. / 4 Std.
Ladezeit	2 Std.
Stromversorgung	Integrierter wiederaufladbarer Akku über USB-C-Anschluss
Schutzart	IP65 (strahlwassergeschützt)
Betriebstemperatur	-22°C bis 55°C
Lagertemperatur	-30°C bis 60°C
Zoomfunktion	Ja, Drehen des Kopfes zur Anpassung des Strahldurchmessers
Schwenkbarer Kopf	Ja, bis zu 90°
Magnetbefestigung	Ja, zwei integrierte Magnete
Transportclip	Ja, Gürtelclip
Sicherheit	Nicht direkt in den Lichtstrahl blicken; Risikogruppe 2 gemäß DIN EN 62471
Zertifizierungen	CE, WEEE-Konformität
Pflege	Mit einem leicht feuchten Tuch reinigen; Lösungsmittel und Scheuermittel vermeiden
Reparierbarkeit	Akku nicht vom Benutzer austauschbar; keine austauschbaren Teile

Häufig gestellte Fragen - NovaMaster 500 Laserliner

Welche Beleuchtungsstufen sind verfügbar?

Die NovaMaster 500 bietet vier Beleuchtungsstufen: Low (60 lm), Medium (120 lm), High (250 lm) und Boost (500 lm). Um zwischen ihnen zu wechseln, halten Sie die Einschalttaste 1 bis 2 Sekunden gedrückt, um einzuschalten, und klicken Sie dann nacheinander, um den Modus zu wechseln.

Wie lade ich den Akku?

Entfernen Sie die Gummikappe an der Seite der Lampe und schließen Sie ein USB-C-Kabel an eine Stromquelle an. Die rote LED zeigt den Ladevorgang an, und die grüne LED signalisiert, dass der Akku zu 100 % geladen ist (ca. 2 Stunden).

Wie lange hält der Akku?

Die Betriebsdauer variiert je nach Beleuchtungsstufe: 50 Stunden im Niedrig-Modus, 10 Stunden im Mittel-Modus, 4 Stunden im Hoch-Modus. Der Boost-Modus hat keine angegebene Betriebsdauer, da er für kurze Einsätze konzipiert ist.

Ist die Lampe wasserdicht?

Ja, die NovaMaster 500 hat die Schutzart IP65 und ist daher gegen Strahlwasser geschützt. Sie eignet sich für den Einsatz im Freien oder unter feuchten Bedingungen, sollte jedoch nicht untergetaucht werden.

Kann ich die Lampe während des Ladens verwenden?

Ja, es ist möglich, die Lampe während des Ladens zu verwenden. Achten Sie jedoch darauf, die Lampe während des Betriebs nicht abzudecken, um Wärmestau zu vermeiden.

Wie stelle ich den Lichtstrahl ein?

Drehen Sie den Lampenkopf: im Uhrzeigersinn zum Vergrößern (schmaler Strahl), gegen den Uhrzeigersinn zum Verkleinern (breiter Strahl). Der Kopf kann auch bis zu 90° geneigt werden, um gezielt zu beleuchten.

Ist die Lampe für den professionellen Einsatz geeignet?

Dank ihrer Robustheit, IP65-Schutzart, Magneten und Clip eignet sich die NovaMaster 500 hervorragend für Profis (Werkstatt, Baustelle, Mechanik usw.). Die maximale Leistung von 500 lm und die Strahleinstellung bieten große Vielseitigkeit.

Kann ich den Akku selbst austauschen?

Nein, der Akku ist fest verbaut und kann nicht vom Benutzer ausgetauscht werden. Bei Akkuproblemen wenden Sie sich an den Laserliner-Kundendienst. Versuchen Sie nicht, die Lampe zu öffnen, da dies die Garantie ungültig macht.

Welche Sicherheitsvorkehrungen muss ich beachten?

Blicken Sie niemals direkt in den Lichtstrahl, besonders im Boost-Modus. Richten Sie die Lampe nicht auf die Augen von Personen oder Tieren. Decken Sie die Lampe im Betrieb nicht ab, um Überhitzung zu vermeiden. Halten Sie aufgrund der starken Magnete einen Sicherheitsabstand von 30 cm zu medizinischen Implantaten.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Bedienungsanleitung steht kostenlos als PDF auf der Website notice-facile.com oder auf der Website des Herstellers laserliner.com zur Verfügung. Sie können auch eine Übersetzung in Ihrer Sprache über das Formular auf der Anleitungsseite anfordern.

BEDIENUNGSANLEITUNG NovaMaster 500 Laserliner

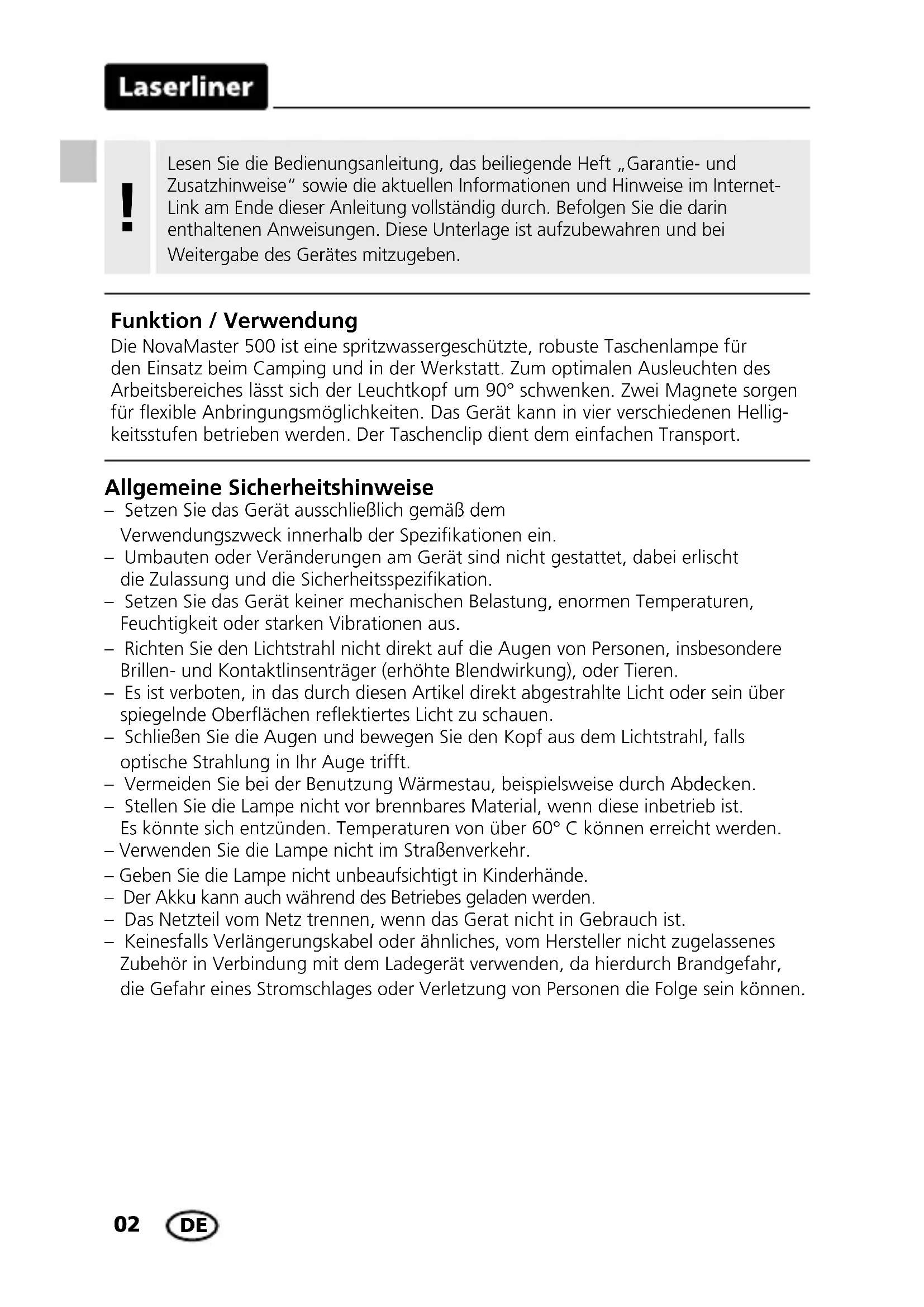

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Die NovaMaster 500 ist eine spritzwassergeschützte, robuste Taschenlampe für den Einsatz beim Camping und in der Werkstatt. Zum optimalen Ausleuchten des Arbeitsbereiches lässt sich der Leuchtkopf um 90° schwenken. Zwei Magnete sorgen für flexible Anbringungsmöglichkeiten. Das Gerät kann in vier verschiedenen Helligkeitsstufen betrieben werden. Der Taschenclip dient dem einfachen Transport.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem
  Verwendungszweck innerhalb der Spezifikationen ein.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Richten Sie den Lichtstrahl nicht direkt auf die Augen von Personen, insbesondere Brillen- und Kontaktlinsenträger (erhöhte Blendwirkung), oder Tieren.
• Es ist verboten, in das durch diesen Artikel direkt abgestrahlte Licht oder sein über spiegelnde Oberflächen reflektiertes Licht zu schauen.
• Schließen Sie die Augen und bewegen Sie den Kopf aus dem Lichtstrahl, falls optische Strahlung in Ihr Auge trifft.
• Vermeiden Sie bei der Benutzung Wärmestau, beispielsweise durch Abdecken.
• Stellen Sie die Lampe nicht vor brennbares Material, wenn diese inbetrieb ist. Es könnte sich entzünden. Temperaturen von über 60° C können erreicht werden.
• Verwenden Sie die Lampe nicht im Straßenverkehr.
  – Geben Sie die Lampe nicht unbeaufsichtigt in Kinderhände.
• Der Akku kann auch während des Betriebes geladen werden.
• Das Netzteil vom Netz trennen, wenn das Gerät nicht in Gebrauch ist.
• Keinesfalls Verlängerungskabel oder ähnliches, vom Hersteller nicht zugelassenes Zubehör in Verbindung mit dem Ladegerät verwenden, da hierdurch Brandgefahr, die Gefahr eines Stromschlages oder Verletzung von Personen die Folge sein können.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

Risikogruppe 2

ACHTUNG! Möglicherweise gefährliche optische Strahlung! Netzhautgefährdung durch Blaulicht 400 nm bis 780 nm. Bei Betrieb nicht für längere Zeit in die Lampe blicken. Kann für die Augen schädlich sein.

DIN EN 62471

Sicherheitshinweise

Gefährdung durch starke Magnetfelder

• Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.
• Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.
• Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

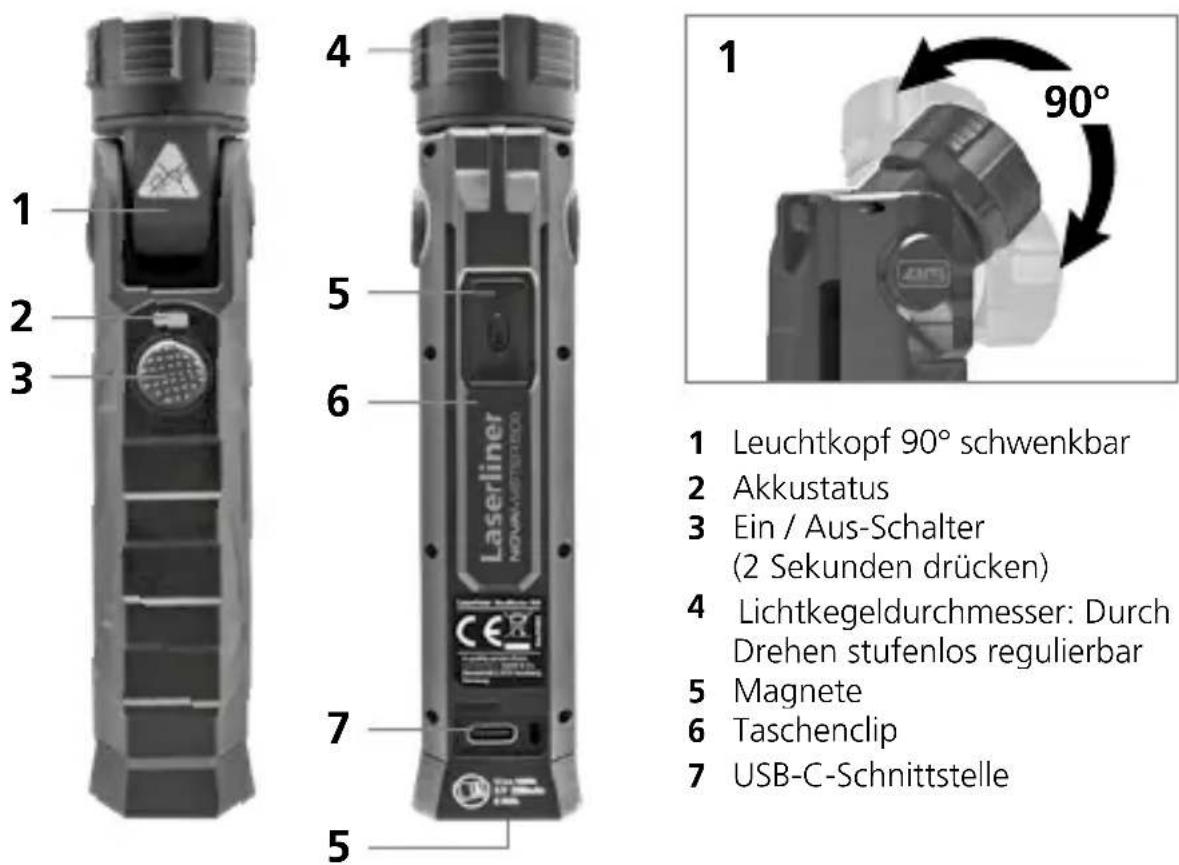

1 Leuchtkopf 90° schwenkbar
2 Akkustatus
3 Ein / Aus-Schalter (2 Sekunden drücken)
4 Lichtkegeldurchmesser: Durch Drehen stufenlos regulierbar
5 Magnete
6 Taschenclip
7 USB-C-Schnittstelle

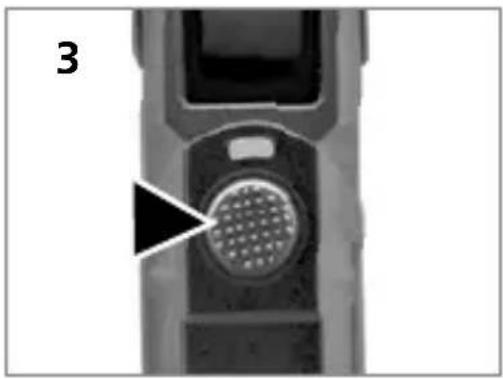

1 Leuchtstufen

1. Klick: Bedienknopf 1 bis 2 Sekunden gedrückt halten: Einschalten / Leuchtstufe: High-Modus
2. Klick: Medium-Modus
3. Klick: Low-Modus
4. Doppelklick: Boost-Modus
5. Klick: 1 bis 2 Sekunden gedrückt halten: Ausschalten

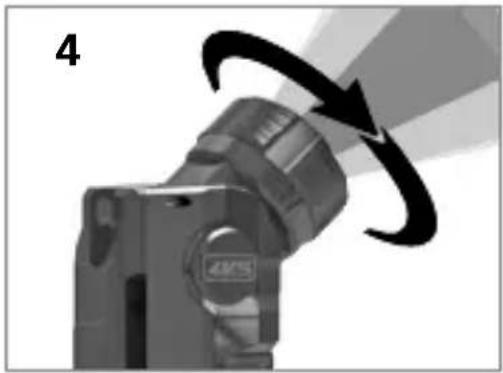

2 Einstellung des Lichtkegels

1. Drehen im Uhrzeigersinn: Einzoomen, erzeugt einen kleinen Lichtkegeldurchmesser.
2. Drehen gegen den Uhrzeigersinn: Herauszoomen, erzeugt einen großen Lichtkegeldurchmesser.

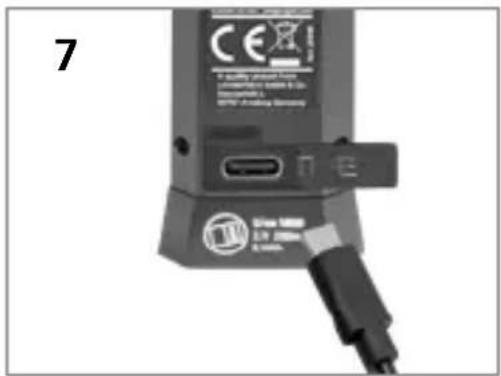

1. Gummi-Abdeckung abnehmen.
2. Gerät per USB-C-Schnittstelle und USB-C-Kabel mit Stromquelle verbinden.

LED rot: wird geladen. LED grün: Akku vollgeladen

7 Show 1000 3.9 µm E-1000

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten
(Technische Änderungen vorbehalten. 21W04)

Leuchtkraft Low / Medium / High / Boost 60	/ 120 / 250 / 500 lm
Leuchtdauer Low / Medium / High 50 / 10	/ 4 Std.
Ladezeit: 2 Std.
LED-Chip Cree XP-G2
Schutzklasse IP 65
Charging-Port USB-C
Arbeitsbedingungen -22° ... 55°
Lagerbedingungen -30° ... 60°
Gesamtlänge 142 mm
Durchmesser 41 mm
Gesamtgewicht 133 g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info
