Marca	Laserliner
Modelo	NovaMaster 500
Tipo de produto	Lanterna
Dimensões (C x diâmetro)	142 x 41 mm
Peso	133 g
Fonte de luz	LED Cree XP-G2
Fluxo luminoso máximo	500 lm (modo Boost)
Níveis de iluminação	4 : Low (60 lm), Medium (120 lm), High (250 lm), Boost (500 lm)
Autonomia (Low / Medium / High)	50 h / 10 h / 4 h
Tempo de carga	2 h
Alimentação	Bateria recarregável integrada via porta USB-C
Índice de proteção	IP65 (protegido contra jatos de água)
Temperatura de operação	-22°C a 55°C
Temperatura de armazenamento	-30°C a 60°C
Função zoom	Sim, rotação da cabeça para ajustar o diâmetro do feixe
Cabeça inclinável	Sim, até 90°
Fixação magnética	Sim, dois ímãs integrados
Clipe de transporte	Sim, clipe para bolso
Segurança	Não olhar diretamente para o feixe; grupo de risco 2 conforme DIN EN 62471
Certificações	CE, conformidade WEEE
Manutenção	Limpar com um pano levemente úmido; evitar solventes e produtos abrasivos
Reparabilidade	Bateria não substituível pelo usuário; nenhuma peça destacável

Perguntas frequentes - NovaMaster 500 Laserliner

Quais são os níveis de iluminação disponíveis?

A NovaMaster 500 oferece quatro níveis de iluminação: Low (60 lm), Medium (120 lm), High (250 lm) e Boost (500 lm). Para alternar entre eles, mantenha pressionado o botão de comando por 1 a 2 segundos para ligar, depois clique sucessivamente para mudar de modo.

Como carregar a bateria?

Remova a tampa de borracha localizada na lateral da lanterna, em seguida conecte um cabo USB-C a uma fonte de alimentação. O LED vermelho indica carregamento, e o LED verde sinaliza que a bateria está 100% carregada (aproximadamente 2 horas).

Quanto tempo dura a bateria?

A autonomia varia conforme o nível de iluminação: 50 horas no modo Low, 10 horas no modo Medium, 4 horas no modo High. O modo Boost não tem autonomia especificada, pois é projetado para uso breve.

A lanterna é à prova d'água?

Sim, a NovaMaster 500 possui índice de proteção IP65, o que a torna protegida contra jatos de água. Portanto, é adequada para uso externo ou em condições úmidas, mas não deve ser imersa.

Posso usar a lanterna durante o carregamento?

Sim, é possível usar a lanterna durante o carregamento. No entanto, tome cuidado para não cobrir a lanterna durante o funcionamento para evitar acúmulo de calor.

Como ajustar o feixe?

Gire a cabeça da lanterna: no sentido horário para aumentar o zoom (feixe estreito), no sentido anti-horário para diminuir o zoom (feixe largo). A cabeça também pode ser inclinada até 90° para iluminação direcionada.

A lanterna é adequada para uso profissional?

Graças à sua robustez, vedação IP65, seus ímãs e clipe, a NovaMaster 500 é perfeita para profissionais (oficina, canteiro de obras, mecânica, etc.). Sua potência máxima de 500 lm e ajuste de feixe oferecem grande versatilidade.

Posso substituir a bateria eu mesmo?

Não, a bateria é integrada e não é substituível pelo usuário. Em caso de problema com a bateria, entre em contato com o serviço pós-venda Laserliner. Não tente abrir a lanterna, isso anularia a garantia.

Quais são as precauções de segurança a serem observadas?

Nunca olhe diretamente para o feixe de luz, especialmente no modo Boost. Evite apontar a lanterna para os olhos de pessoas ou animais. Não cubra a lanterna em funcionamento para evitar superaquecimento. Respeite a distância de segurança de 30 cm de implantes médicos devido aos ímãs potentes.

Onde encontrar o manual completo?

O manual de instruções completo está disponível gratuitamente em PDF no site notice-facile.com ou no site do fabricante laserliner.com. Você também pode solicitar uma tradução no seu idioma através do formulário na página do manual.

MANUAL DE UTILIZADOR NovaMaster 500 Laserliner

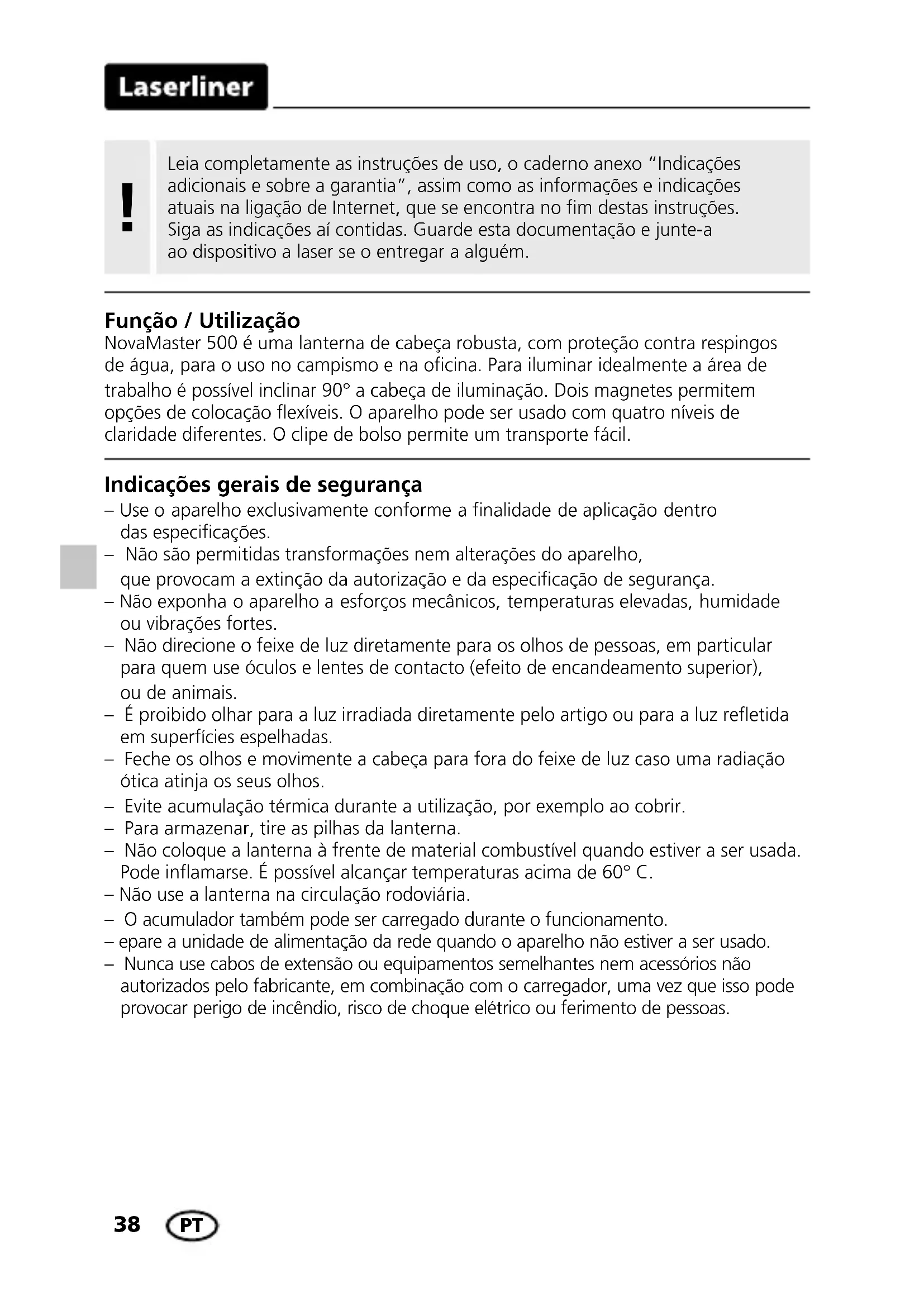

Leia completamente as instruções de uso, o caderno anexo “Indicações adicionais e sobre a garantia”, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém.

Função / Utilização

NovaMaster 500 é uma lanterna de cabeça robusta, com proteção contra respingos de água, para o uso no campismo e na oficina. Para iluminar idealmente a área de trabalho é possível inclinar 90° a cabeça de iluminação. Dois magnetes permitem opções de colocação flexíveis. O aparelho pode ser usado com quatro níveis de claridade diferentes. O clipe de bolso permite um transporte fácil.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especificação de segurança.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes.
• Não direcione o feixe de luz diretamente para os olhos de pessoas, em particular para quem use óculos e lentes de contacto (efeito de encandeamento superior), ou de animais.
• É proibido olhar para a luz irradiada diretamente pelo artigo ou para a luz refletida em superfícies espelhadas.
• Feche os olhos e movimente a cabeça para fora do feixe de luz caso uma radiação ótica atinja os seus olhos.
• Evite acumulação térmica durante a utilização, por exemplo ao cobrir.
• Para armazenar, tire as pilhas da lanterna.
• Não coloque a lanterna à frente de material combustível quando estiver a ser usada. Pode inflamarse. É possível alcançar temperaturas acima de 60° C.
  – Não use a lanterna na circulação rodoviária.
• O acumulador também pode ser carregado durante o funcionamento.
  – epare a unidade de alimentação da rede quando o aparelho não estiver a ser usado.
• Nunca use cabos de extensão ou equipamentos semelhantes nem acessórios não autorizados pelo fabricante, em combinação com o carregador, uma vez que isso pode provocar perigo de incêndio, risco de choque elétrico ou ferimento de pessoas.

Indicações de segurança

Manuseio de radiação ótica artificial segundo o regulamento sobre radiação ótica

Grupo de risco 2

ATENÇÃO! Radiação ótica potencialmente perigosa! Perigo para a retina devido a luz azul 400 nm até 780 nm. Não olhar para a luz por tempo prolongado durante o funcionamento. Pode ser nocivo para os olhos.

DIN EN 62471

Indicações de segurança

Perigo devido a exposição a fortes campos magnéticos

• Campos magnéticos fortes podem causar efeitos nocivos em pessoas com meios auxiliares ativos (p. ex., pacemakers) e em dispositivos eletromecânicos (p. ex., cartões magnéticos, relógios mecânicos, mecânica de precisão, discos rígidos).
• Relativamente à influência de campos magnéticos fortes sobre as pessoas, devem ser consideradas as respetivas disposições e regulamentos nacionais, como por exemplo o regulamento BGV B11 §14 „Campos eletromagnéticos“ na República Federal da Alemanha.
• Para evitar influências nocivas, mantenha ímanes a uma distância de, pelo menos, 30 cm dos implantes e dispositivos em perigo.

1 2 3

4 5 6 7 5 Laserliner NORNA-METER150

1 90° AKS

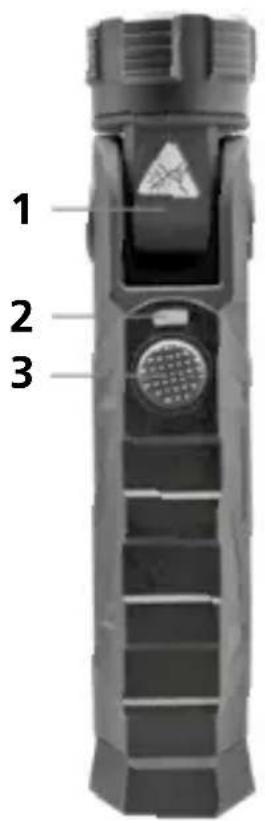

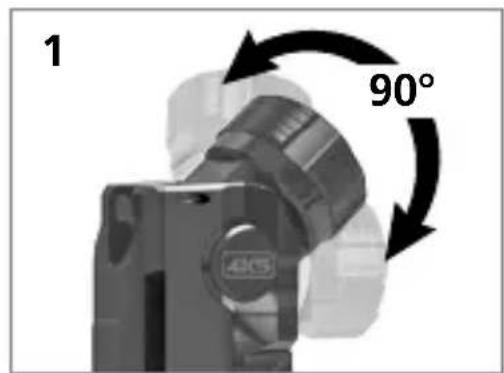

1 Cabeça de iluminação com inclinação de 90°
2 Estado da bateria
3 Botão para ligar / desligar (Premir por 2 segundos)

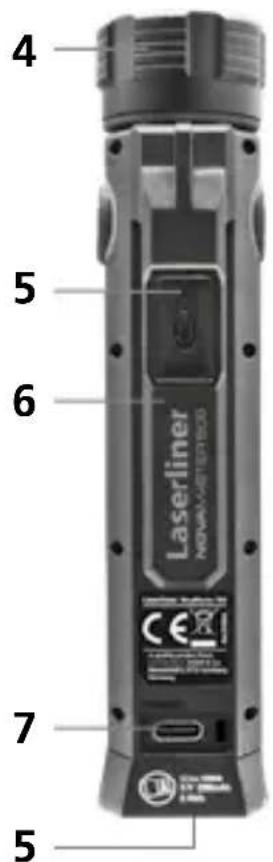

4 Diâmetro do cone luminoso: regulável gradualmente ao rodar
5 Magnetes
6 Clipe de bolso
7 Interface USB-C

1 Níveis de iluminação

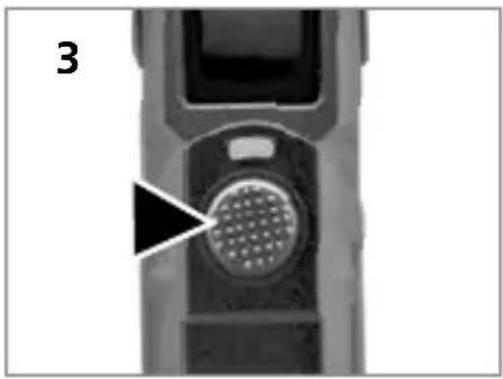

1. clique: manter o botão de comando premido durante 1 a 2 segundos: ligar / nível de iluminação: modo High
2. clique: modo Medium
3. clique: modo Low
4. clique duplo: modo Boost
5. clique: manter premido durante 1 a 2 segundos: desligar

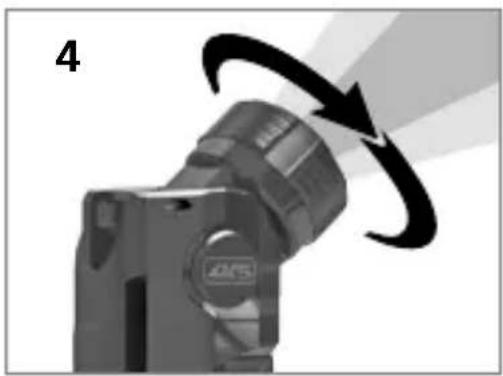

1. Rotação no sentido dos ponteiros do relógio: aumentar zoom, diminui o diâmetro do cone luminoso.
2. Rotação no sentido contrário ao dos ponteiros do relógio: diminuir zoom, aumenta o diâmetro do cone luminoso.

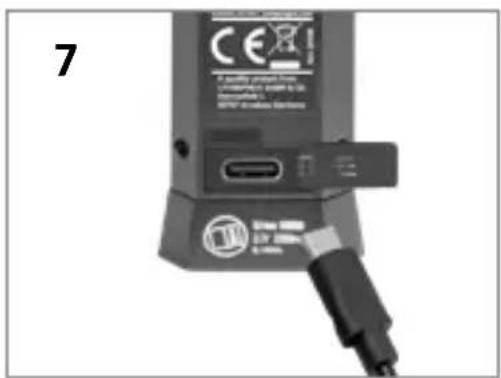

1. Retirar a tampa de borracha.
2. Conectar o aparelho à fonte de corrente elétrica através da interface USB-C e do cabo USB-C.

LED vermelho: a carregar. LED verde: bateria completamente carregada

7 CE USB

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco.

Dados técnicos (Sujeito a alterações técnicas. 21W04)

Intensidade da iluminaçãoLow / Medium / High / Boost	60 / 120 / 250 / 500 lm
Duração da iluminaçãoLow / Medium / High	50 / 10 / 4 h
Tempo de carga 2 h
LED-Chip Cree XP-G2
Classe de proteção IP 65
Charging-Port USB-C
Condições de trabalho -22° ... 55°
Condições de armazenamento -30° ... 60°
Comprimento total 142 mm
Diâmetro 41 mm
Peso total 133 g

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em: www.laserliner.com/info
