Marca	Laserliner
Modello	NovaMaster 500
Tipo di prodotto	Torcia elettrica
Dimensioni (L x diametro)	142 x 41 mm
Peso	133 g
Sorgente luminosa	LED Cree XP-G2
Flusso luminoso massimo	500 lm (modalità Boost)
Livelli di illuminazione	4: Low (60 lm), Medium (120 lm), High (250 lm), Boost (500 lm)
Autonomia (Low / Medium / High)	50 h / 10 h / 4 h
Tempo di ricarica	2 h
Alimentazione	Batteria ricaricabile integrata tramite porta USB-C
Grado di protezione	IP65 (protetto contro getti d'acqua)
Temperatura di funzionamento	-22°C a 55°C
Temperatura di stoccaggio	-30°C a 60°C
Funzione zoom	Sì, rotazione della testa per regolare il diametro del fascio
Testa inclinabile	Sì, fino a 90°
Fissaggio magnetico	Sì, due magneti integrati
Clip da trasporto	Sì, clip per tasca
Sicurezza	Non guardare direttamente il fascio; gruppo di rischio 2 secondo DIN EN 62471
Certificazioni	CE, conformità RAEE
Manutenzione	Pulire con un panno leggermente umido; evitare solventi e prodotti abrasivi
Riparabilità	Batteria non sostituibile dall'utente; nessuna parte smontabile

Domande frequenti - NovaMaster 500 Laserliner

Quali sono i livelli di illuminazione disponibili?

La NovaMaster 500 offre quattro livelli di illuminazione: Low (60 lm), Medium (120 lm), High (250 lm) e Boost (500 lm). Per passare da uno all'altro, tenere premuto il pulsante di comando per 1-2 secondi per accendere, quindi premere successivamente per cambiare modalità.

Come si carica la batteria?

Rimuovere il coperchio in gomma situato sul lato della torcia, quindi collegare un cavo USB-C a una fonte di alimentazione. Il LED rosso indica la carica, mentre il LED verde segnala che la batteria è carica al 100% (circa 2 ore).

Quanto dura la batteria?

L'autonomia varia in base al livello di illuminazione: 50 ore in modalità Low, 10 ore in modalità Medium, 4 ore in modalità High. La modalità Boost non ha un'autonomia specificata perché è progettata per un uso breve.

La torcia è impermeabile?

Sì, la NovaMaster 500 ha un grado di protezione IP65, che la rende protetta contro i getti d'acqua. È quindi adatta per l'uso all'aperto o in condizioni di umidità, ma non deve essere immersa.

Posso usare la torcia durante la ricarica?

Sì, è possibile utilizzare la torcia durante la ricarica. Tuttavia, assicurarsi di non coprire la torcia durante il funzionamento per evitare un accumulo di calore.

Come si regola il fascio?

Ruotare la testa della torcia: in senso orario per zoom avanti (fascio stretto), in senso antiorario per zoom indietro (fascio largo). La testa può anche essere inclinata fino a 90° per un'illuminazione mirata.

La torcia è adatta per uso professionale?

Grazie alla sua robustezza, impermeabilità IP65, magneti e clip, la NovaMaster 500 è perfetta per i professionisti (officina, cantiere, meccanica, ecc.). La sua potenza massima di 500 lm e la regolazione del fascio offrono grande versatilità.

Posso sostituire la batteria da solo?

No, la batteria è integrata e non è sostituibile dall'utente. In caso di problemi con la batteria, contattare il servizio post-vendita Laserliner. Non tentare di aprire la torcia, ciò annullerebbe la garanzia.

Quali sono le precauzioni di sicurezza da rispettare?

Non guardare mai direttamente il fascio luminoso, soprattutto in modalità Boost. Evitare di puntare la torcia verso gli occhi di persone o animali. Non coprire la torcia durante il funzionamento per evitare il surriscaldamento. Rispettare la distanza di sicurezza di 30 cm da impianti medici a causa dei potenti magneti.

Dove trovare il manuale completo?

Il manuale d'uso completo è disponibile gratuitamente in formato PDF sul sito notice-facile.com o sul sito del produttore laserliner.com. Puoi anche richiedere una traduzione nella tua lingua tramite il modulo sulla pagina del manuale.

MANUALE UTENTE NovaMaster 500 Laserliner

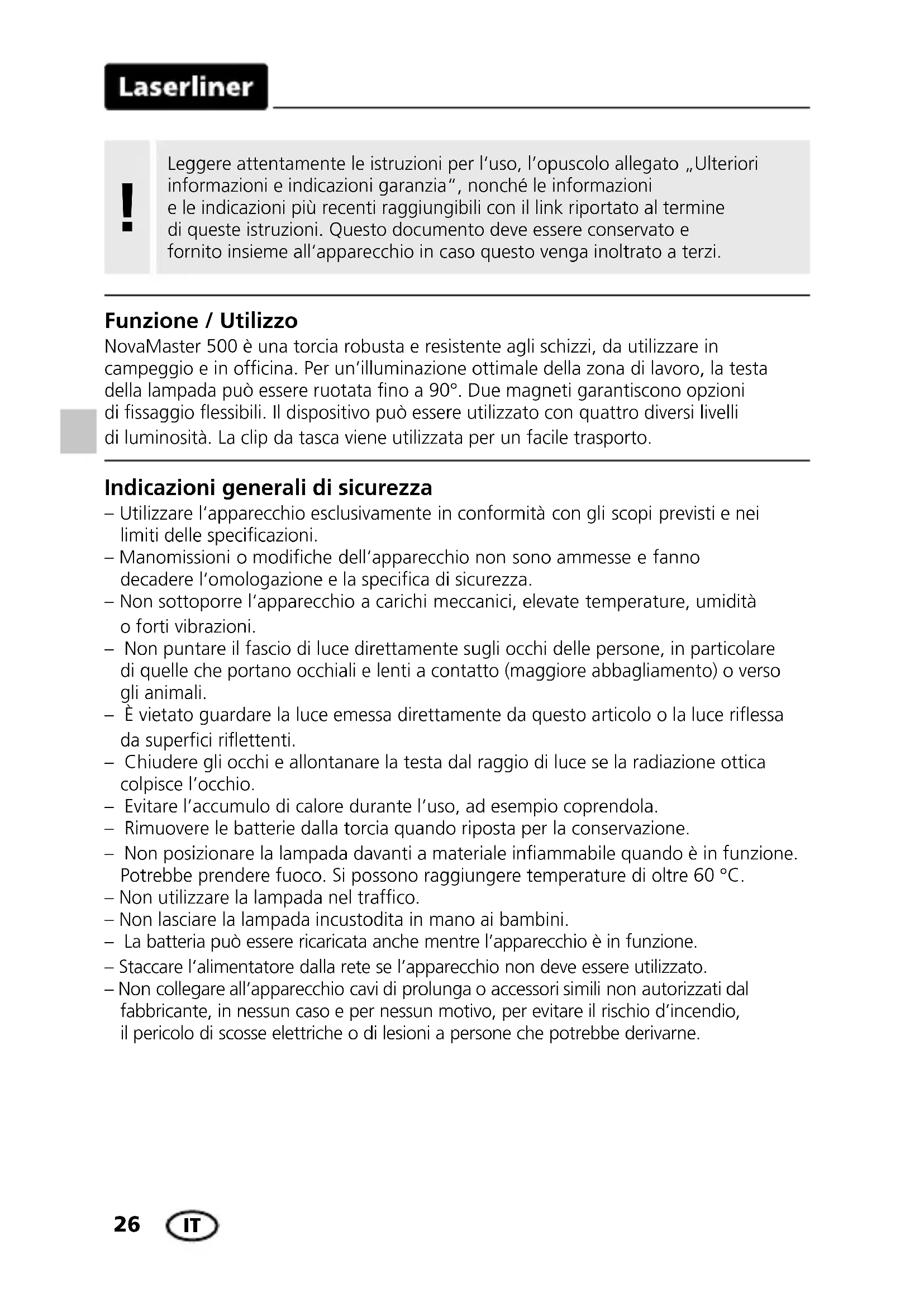

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / Utilizzo

NovaMaster 500 è una torcia robusta e resistente agli schizzi, da utilizzare in campeggio e in officina. Per un'illuminazione ottimale della zona di lavoro, la testa della lampada può essere ruotata fino a 90°. Due magneti garantiscono opzioni di fissaggio flessibili. Il dispositivo può essere utilizzato con quattro diversi livelli di luminosità. La clip da tasca viene utilizzata per un facile trasporto.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non puntare il fascio di luce direttamente sugli occhi delle persone, in particolare di quelle che portano occhiali e lenti a contatto (maggiore abbagliamento) o verso gli animali.
• È vietato guardare la luce emessa direttamente da questo articolo o la luce riflessa da superfici riflettenti.
• Chiudere gli occhi e allontanare la testa dal raggio di luce se la radiazione ottica colpisce l'occhio.
• Evitare l'accumulo di calore durante l'uso, ad esempio coprendola.
• Rimuovere le batterie dalla torcia quando riposta per la conservazione.
• Non posizionare la lampada davanti a materiale infiammabile quando è in funzione. Potrebbe prendere fuoco. Si possono raggiungere temperature di oltre 60 °C.
• Non utilizzare la lampada nel traffico.
• Non lasciare la lampada incustodita in mano ai bambini.
• La batteria può essere ricaricata anche mentre l'apparecchio è in funzione.
• Staccare l'alimentatore dalla rete se l'apparecchio non deve essere utilizzato.
• Non collegare all'apparecchio cavi di prolunga o accessori simili non autorizzati dal fabbricante, in nessun caso e per nessun motivo, per evitare il rischio d'incendio, il pericolo di scosse elettriche o di lesioni a persone che potrebbe derivarne.

Indicazioni di sicurezza

Manipolazione con radiazioni ottiche artificiali secondo l'ordinanza tedesca OStrV.

Gruppo di rischio 2

ATTENZIONE! Possibili radiazioni ottiche pericolose! Rischio di danni retinici da luce blu da 400 nm a 780 nm. Non guardare la lampada in funzione per lunghi periodi di tempo. Può essere dannoso per gli occhi.

DIN EN 62471

Indicazioni di sicurezza

Pericoli causati da forti campi magnetici

• Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).
• A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 „Campi elettromagnetici“.
• Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi a rischio.

1 2 3

4 5 6 7 5 Laserliner NDAVAMETEDX20 CE 100%

1 90°

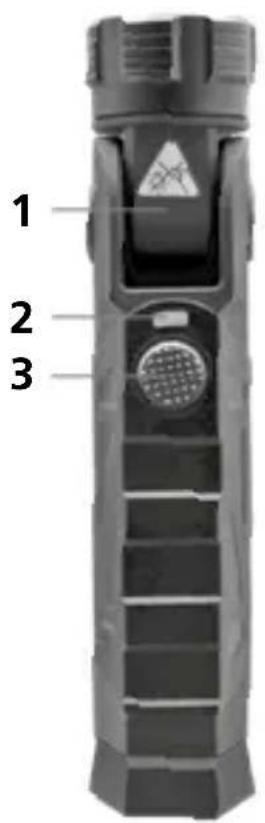

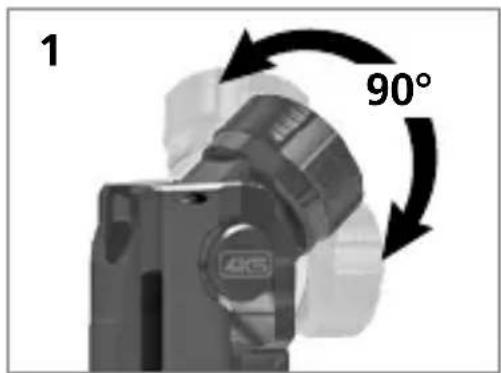

1 La testa della lampada può essere ruotata di 90°
2 Stato della batteria
3 Interruttore On / Off (premere per 2 secondi)

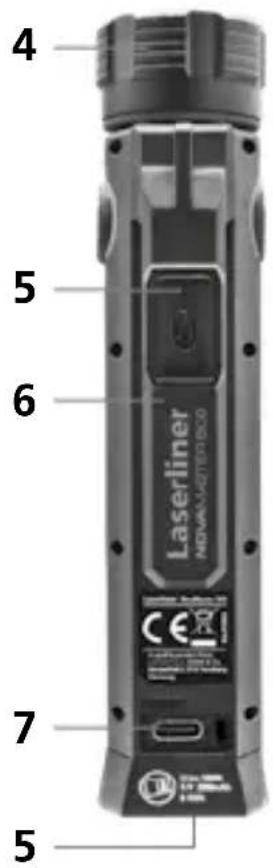

4 Diametro del cono di luce: Infinitamente regolabile con rotazione
5 Magneti
6 Clip per tasca
7 Interfaccia USB-C

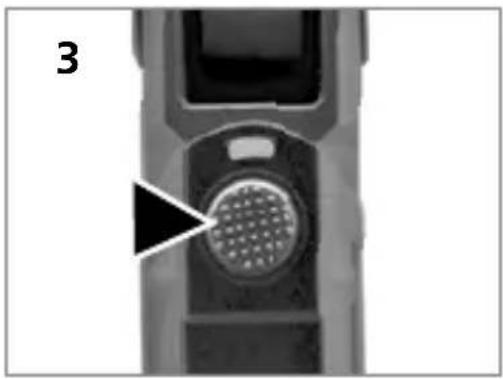

1 Livelli di luce

1. Clic: Tenere premuto il pulsante di controllo per 1 o 2 secondi: Accensione/ Livello della luce: Modalità alta
2. Clic: Modalità media
3. Clic: Modalità bassa
4. Doppio clic: Modalità boost
5. Clic: Tenere premuto per 1 o 2 secondi: Spegnimento

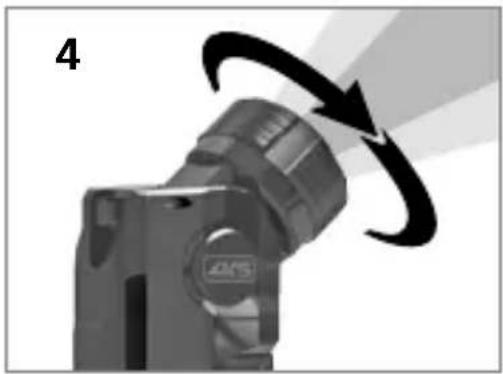

2 Regolazione del cono di luce

1. Girare in senso orario: Lo zoom avanti crea un cono di luce di piccolo diametro.
2. Girare in senso antiorario: Lo zoom indietro crea un cono di luce di diametro ampio.

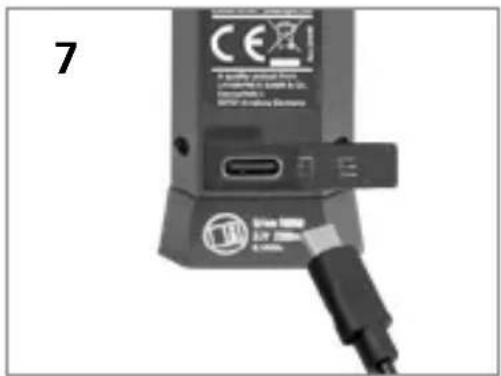

3 Caricare l'accumulatore

1. Rimuovere la copertura in gomma.
2. Collegare il dispositivo alla fonte di alimentazione tramite l'interfaccia USB-C e il cavo USB-C.

LED rosso: in carica.

LED verde: batteria completamente carica

7 CE USB USB USB

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. 21W04)

Luminosità Bassa / Media / Alta / Boost 60 / 120 / 250 / 500 lm

Durata della luce Bassa / Media / Alta 50 / 10 / 4 h

Durata della ricarica 2 h

LED-Chip Cree XP-G2

Classe di protezione IP 65

Porta di ricarica USB-C

Condizioni di lavoro -22° ... 55°

Condizioni di stoccaggio -30° ... 60°

Lunghezza complessiva 142 mm

Diametro 41 mm

Peso complessivo 133 g

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

www.laserliner.com/info
