NovaMaster 500 - Flash Laserliner - Manual de uso y guía de instrucciones gratis

Marca	Laserliner
Modelo	NovaMaster 500
Tipo de producto	Linterna
Dimensiones (L x diámetro)	142 x 41 mm
Peso	133 g
Fuente de luz	LED Cree XP-G2
Flujo luminoso máximo	500 lm (modo Boost)
Niveles de iluminación	4: Bajo (60 lm), Medio (120 lm), Alto (250 lm), Boost (500 lm)
Autonomía (Bajo / Medio / Alto)	50 h / 10 h / 4 h
Tiempo de carga	2 h
Alimentación	Batería recargable integrada a través del puerto USB-C
Índice de protección	IP65 (resistente a chorros de agua)
Temperatura de funcionamiento	-22°C a 55°C
Temperatura de almacenamiento	-30°C a 60°C
Función zoom	Sí, rotación de la cabeza para ajustar el diámetro del haz
Cabeza inclinable	Sí, hasta 90°
Fijación magnética	Sí, dos imanes integrados
Clip de transporte	Sí, clip para bolsillo
Seguridad	No mirar directamente el haz; grupo de riesgo 2 según DIN EN 62471
Certificaciones	CE, cumplimiento RAEE
Mantenimiento	Limpiar con un paño ligeramente húmedo; evitar disolventes y productos abrasivos
Reparabilidad	Batería no reemplazable por el usuario; ninguna pieza desmontable

Preguntas frecuentes - NovaMaster 500 Laserliner

¿Cuáles son los niveles de iluminación disponibles?

La NovaMaster 500 ofrece cuatro niveles de iluminación: Bajo (60 lm), Medio (120 lm), Alto (250 lm) y Boost (500 lm). Para cambiar de uno a otro, mantenga presionado el botón de control durante 1 a 2 segundos para encender, luego pulse sucesivamente para cambiar de modo.

¿Cómo cargar la batería?

Retire la tapa de goma situada en el lateral de la linterna, luego conecte un cable USB-C a una fuente de alimentación. El LED rojo indica la carga, y el LED verde indica que la batería está cargada al 100% (aproximadamente 2 horas).

¿Cuánto dura la batería?

La autonomía varía según el nivel de iluminación: 50 horas en modo Bajo, 10 horas en modo Medio, 4 horas en modo Alto. El modo Boost no tiene una autonomía especificada porque está diseñado para uso breve.

¿La linterna es resistente al agua?

Sí, la NovaMaster 500 tiene un índice de protección IP65, lo que la protege contra chorros de agua. Por lo tanto, es adecuada para uso en exteriores o en condiciones húmedas, pero no debe sumergirse.

¿Puedo usar la linterna mientras se carga?

Sí, es posible usar la linterna mientras se carga. Sin embargo, asegúrese de no cubrir la linterna durante su funcionamiento para evitar la acumulación de calor.

¿Cómo ajustar el haz?

Gire la cabeza de la linterna: en el sentido de las agujas del reloj para acercar (haz estrecho), en sentido contrario para alejar (haz ancho). La cabeza también puede inclinarse hasta 90° para una iluminación dirigida.

¿La linterna es adecuada para uso profesional?

Gracias a su robustez, su resistencia IP65, sus imanes y su clip, la NovaMaster 500 es perfecta para profesionales (taller, obra, mecánica, etc.). Su potencia máxima de 500 lm y su ajuste de haz ofrecen una gran versatilidad.

¿Puedo reemplazar la batería yo mismo?

No, la batería está integrada y no es reemplazable por el usuario. En caso de problemas con la batería, comuníquese con el servicio postventa de Laserliner. No intente abrir la linterna, ya que anularía la garantía.

¿Qué precauciones de seguridad debo tomar?

Nunca mire directamente el haz de luz, especialmente en modo Boost. Evite apuntar la linterna hacia los ojos de personas o animales. No cubra la linterna durante el funcionamiento para evitar el sobrecalentamiento. Mantenga una distancia de seguridad de 30 cm con respecto a implantes médicos debido a los potentes imanes.

¿Dónde encontrar el manual completo?

El manual de instrucciones completo está disponible gratuitamente en formato PDF en el sitio web notice-facile.com o en el sitio del fabricante laserliner.com. También puede solicitar una traducción a su idioma a través del formulario en la página del manual.

MANUAL DE USUARIO NovaMaster 500 Laserliner

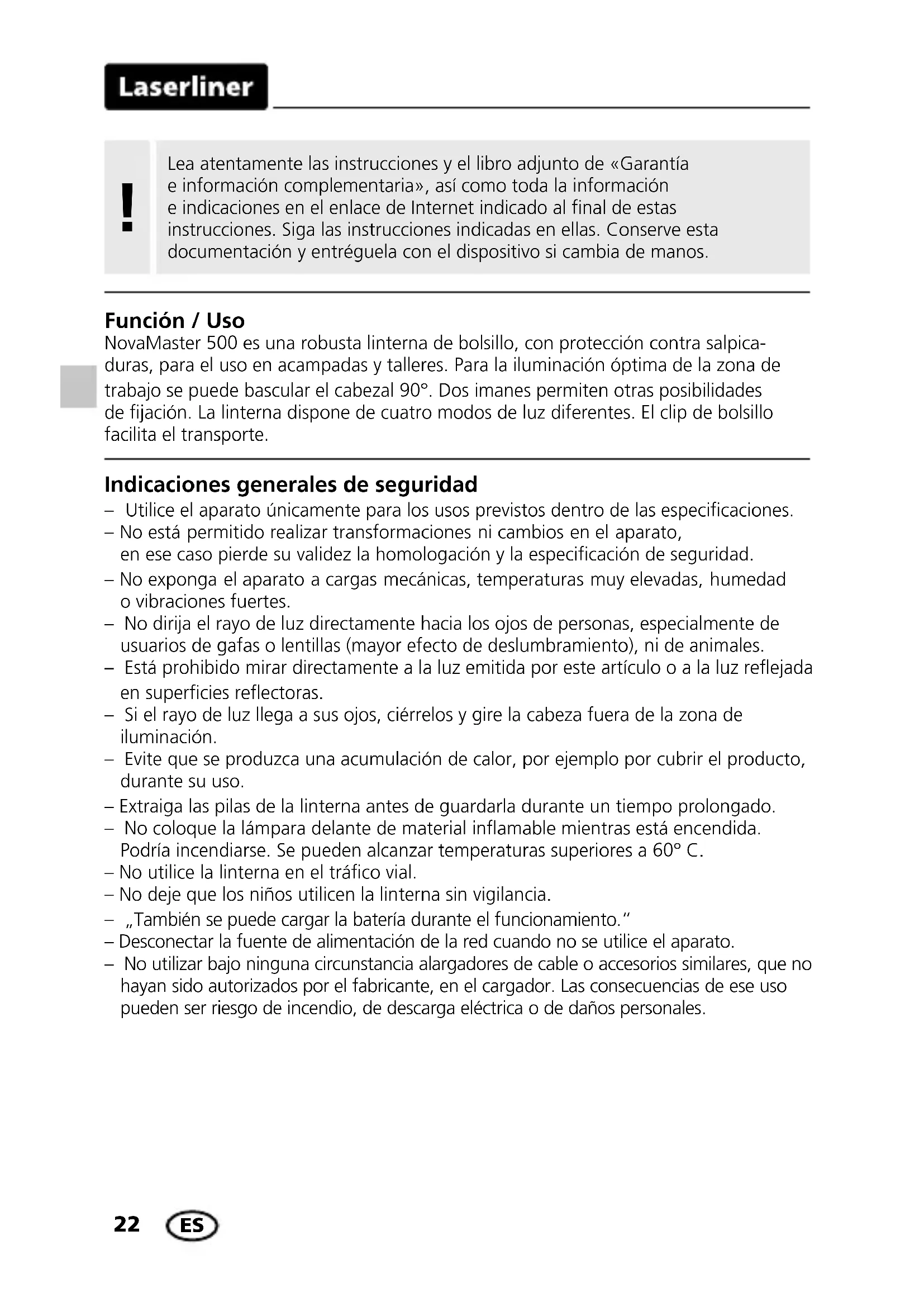

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / Uso

NovaMaster 500 es una robusta linterna de bolsillo, con protección contra salpica-duras, para el uso en acampadas y talleres. Para la iluminación óptima de la zona de trabajo se puede bascular el cabezal 90°. Dos imanes permiten otras posibilidades de fijación. La linterna dispone de cuatro modos de luz diferentes. El clip de bolsillo facilita el transporte.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No dirija el rayo de luz directamente hacia los ojos de personas, especialmente de usuarios de gafas o lentillas (mayor efecto de deslumbramiento), ni de animales.
• Está prohibido mirar directamente a la luz emitida por este artículo o a la luz reflejada en superficies reflectoras.
• Si el rayo de luz llega a sus ojos, ciérrelos y gire la cabeza fuera de la zona de iluminación.
• Evite que se produzca una acumulación de calor, por ejemplo por cubrir el producto, durante su uso.
• Extraiga las pilas de la linterna antes de guardarla durante un tiempo prolongado.
• No coloque la lámpara delante de material inflamable mientras está encendida. Podría incendiarse. Se pueden alcanzar temperaturas superiores a 60° C.
• No utilice la linterna en el tráfico vial.
• No deje que los niños utilicen la linterna sin vigilancia.
• „También se puede cargar la batería durante el funcionamiento.“
• Desconectar la fuente de alimentación de la red cuando no se utilice el aparato.
• No utilizar bajo ninguna circunstancia alargadores de cable o accesorios similares, que no hayan sido autorizados por el fabricante, en el cargador. Las consecuencias de ese uso pueden ser riesgo de incendio, de descarga eléctrica o de daños personales.

Instrucciones de seguridad

Modo de proceder con radiación óptica artificial según el OStrV (reglamento alemán de protección laboral contra la radiación óptica artificial)

Grupo de riesgo 2

¡ATENCIÓN! Posible radiación óptica peligrosa Peligro para la retina debido a luz azul de 400 nm a 780 nm. Durante el funcionamiento, no mirar de forma prolongada a la bombilla. Puede ser nocivo para la vista.

DIN EN 62471

Indicaciones de seguridad

Peligro por fuertes campos magnéticos

• Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros).
• En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“.
• Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

1 2 3

4 5 6 7 5 Laserliner NORAWATERED

1 90° 4K3

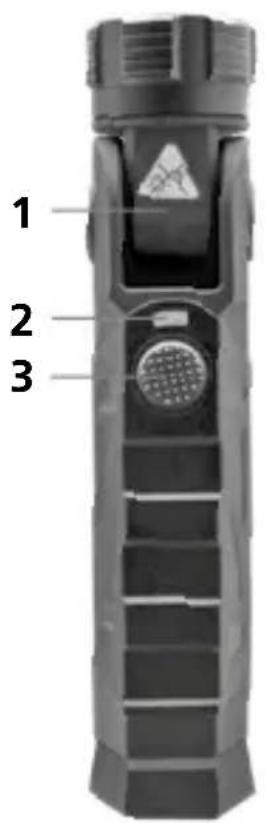

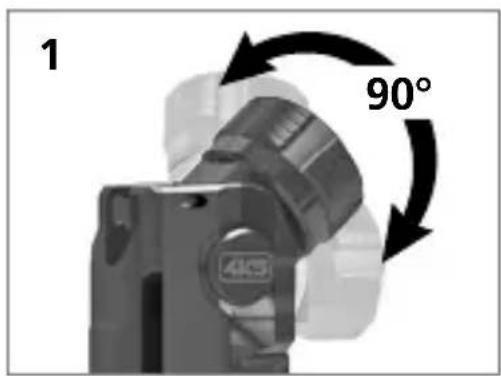

1 Cabezal basculante 90°
2 Carga de la batería
3 Interruptor CON/DES (pulsar durante 2 segundos)

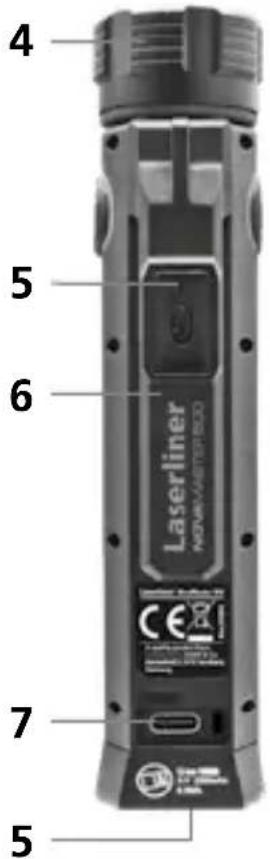

4 Diámetro del cono de iluminación: regulación gradual girando
5 lmanes
6 Clip de bolsillo
7 Puerto USB-C

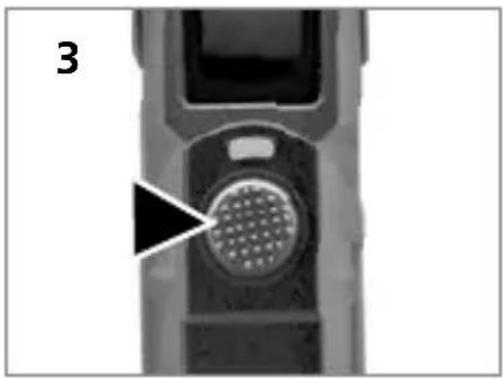

1 Modos de luz

1. Clic: mantener pulsado el botón de 1 a 2 segundos: encender / modo de luz: intensa (high)
2. Clic: Modo Medium
3. Clic: Intensidad reducida (low)
4. Doble clic: modo Boost
5. Clic: mantener pulsado de 1 a 2 segundos: apagar

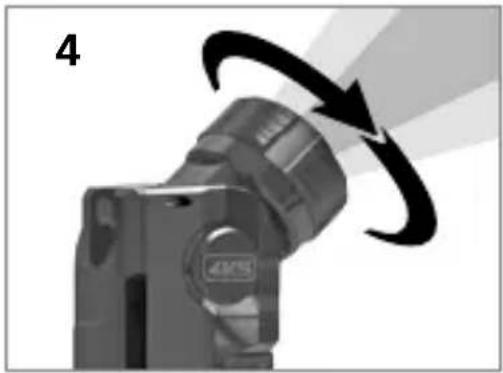

2 Ajuste del cono de iluminación

1. Giro horario: reducción, estrecha el diámetro del cono de iluminación.
2. Giro antihorario: aumento, expande el diámetro del cono.

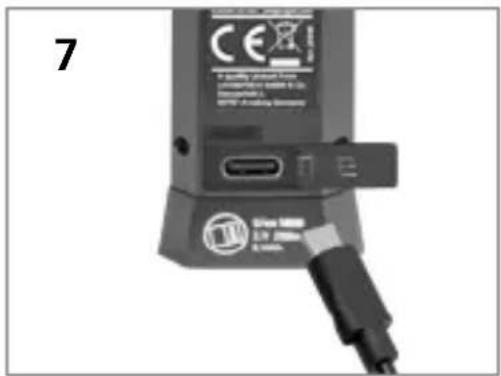

1. Retirar la cubierta de goma.
2. Conectar el aparato con la fuente de energía mediante el puerto USB-C y el cable USB-C.

LED rojo: cargando.

LED verde: batería completamente cargada

7 Store 1000 EC-1000

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato porun periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Datos técnicos (Sujeto a modificaciones técnicas. 21W04)

Intensidad luminosa Low / Medium / High / Boost 60	/ 120 / 250 / 500 lm
Autonomía Low / Medium / High 50 / 10 / 4 h
Tiempo de carga 2 h
LED-Chip Cree XP-G2
Clase de protección IP 65
Puerto de carga USB-C
Condiciones de trabajo -22° ... 55°
Condiciones de almacén -30° ... 60°
Longitud 142 mm
Diámetro 41 mm
Peso 133 g

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

www.laserliner.com/info

!
