Tipo de produto	Resfriador evaporativo (climatização adiabática)
Marca	Master
Modelo	CCX 4.0
Alimentação elétrica	220-240 V ~ 50 Hz (consultar a placa de identificação)
Potência máxima	Não especificada no manual
Reservatório de água	Capacidade não especificada, encher entre as marcas MIN e MAX
Velocidades de ventilação	3 velocidades: LOW, MID, HIGH
Modos de funcionamento	Resfriamento (COOL), Ionização (ANION), Oscilação vertical (SWING)
Timer	1 a 9 horas (ligar/desligar automático)
Painel de controle	Botões ON/OFF, SPEED, COOL, SWING, ANION, TIMER, display digital
Tipo de filtro	Filtro lavável com água e detergente suave
Distância mínima de segurança	0,5 metro em relação a paredes ou objetos
Proteção	Parada automática em caso de reservatório vazio (ícone de gota piscando + bip)
Condições de uso	Temperatura ambiente 18 °C a 45 °C, temperatura da água < 45 °C
Conexão de água	Possível em alguns modelos (mangueira de conexão, Fig. 13)
Manutenção	Esvaziar e limpar o reservatório regularmente; limpar o filtro frequentemente; desinfetar mensalmente
Segurança	Não cobrir o aparelho, não bloquear as entradas/saídas de ar, desconectar antes da manutenção
Utilização	Apenas para uso interno, superfície estável e plana, não mover durante o funcionamento
Acessórios incluídos	Rodas (a montar conforme modelo), tampão de drenagem
Reparabilidade	Confiar toda reparação ao serviço autorizado; cabo de alimentação substituído apenas pelo SAV
Eliminação	Não descartar com resíduos domésticos, seguir a diretiva REEE (2012/19/UE)

Perguntas frequentes - CCX 4.0 Master

Como encher o reservatório de água?

Abra a tampa do reservatório (Fig. 2). Encha com água limpa até o nível ficar entre as marcas MIN e MAX (Fig. 3-4). Feche a tampa (Fig. 5). Não encha demais para evitar transbordamento.

Como limpar os filtros?

Desconecte o aparelho. Remova o filtro (Fig. 14). Limpe-o com um detergente suave e um pano macio (Fig. 15). Certifique-se de que esteja completamente seco antes de recolocá-lo (Fig. 16). Filtros sujos reduzem o desempenho.

O que fazer se o display não acender?

Verifique se o aparelho está conectado e a tomada funciona. Assegure-se de que a tensão corresponde aos valores da placa de identificação. Se o problema persistir, contacte o SAV do revendedor.

Como usar a função timer?

Pressione o botão TIMER para ativar ou desativar o timer. Pode ajustar uma duração de 1 a 9 horas para ligar ou desligar automaticamente o resfriador.

Por que a água vaza do aparelho?

As causas possíveis são: porca de drenagem mal apertada, saída suja impedindo vedação, vazamento no reservatório ou no painel. Aperte a porca, limpe a saída ou contacte o SAV.

Qual é a distância de segurança a ser respeitada?

A distância mínima recomendada entre o aparelho e paredes ou outros objetos é de 0,5 metro. Nunca bloqueie as entradas e saídas de ar.

Pode usar o aparelho com água da torneira?

Sim, é recomendado usar água limpa. A água da torneira geralmente serve, mas se for muito calcária, pode ser necessário descalcificar periodicamente. Evite água suja que danificaria o aparelho.

Como esvaziar o reservatório?

Desligue e desconecte o aparelho. Use o tampão especial de drenagem (Fig. 10-12) para drenar a água. Incline ligeiramente o aparelho se necessário para remover toda a água.

Como ativar o modo ionização?

Pressione o botão ANION no painel de controle (Fig. 7-8). Este modo liberta iões negativos para purificar o ar. Pressione novamente para desativar.

O aparelho pode ser usado à noite?

Sim, pode usar o timer para programar o desligamento após algumas horas. Para funcionamento silencioso, escolha a velocidade LOW. Certifique-se de que o reservatório tenha água suficiente para o período desejado.

MANUAL DE UTILIZADOR CCX 4.0 Master

MANUAL DE USO E MANUTENÇÃO

VEJLEDNING OM BRUG OG VEDLIGEHOLDELSE

KÄYTTÖ- JA HUOLTO-OHJE

▶▶5.3. CIRCUITO ACQUA:

▶▶6. ANOMALIE DI FUNZIONAMENTO

▶▶5. LIMPIEZA Y MANTENIMIENTO

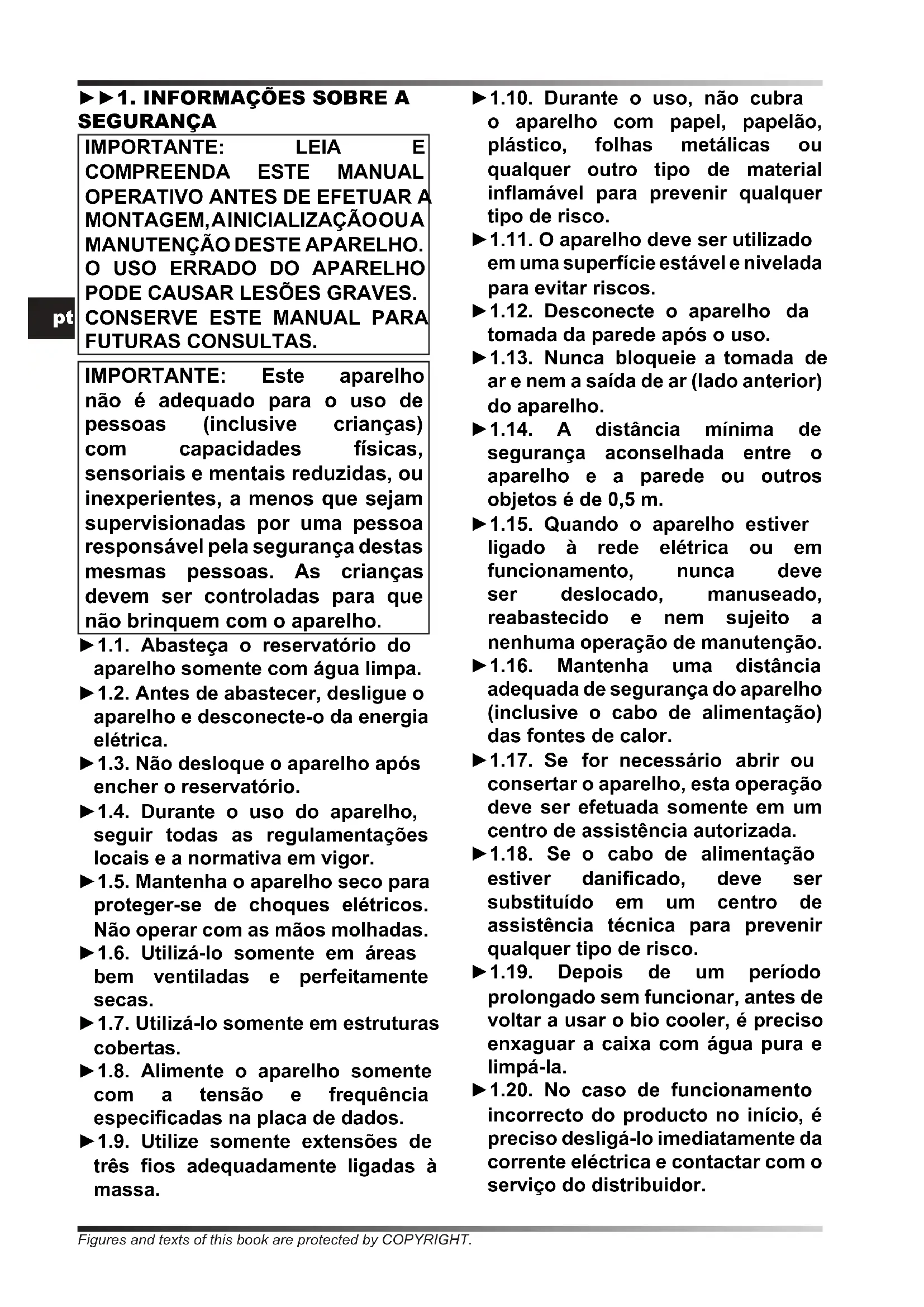

▶▶1. INFORMAÇÕES SOBRE A SEGURANÇA

IMPORTANTE: LEIA E COMPREENDA ESTE MANUAL OPERATIVO ANTES DE EFETUAR A MONTAGEM, AINICIALIZAÇÃO OU A MANUTENÇÃO DESTE APARELHO. O USO ERRADO DO APARELHO PODE CAUSAR LESÕES GRAVES. CONSERVE ESTE MANUAL PARA FUTURAS CONSULTAS.

IMPORTANTE: Este aparelho não é adequado para o uso de pessoas (inclusive crianças) com capacidades físicas, sensoriais e mentais reduzidas, ou inexperientes, a menos que sejam supervisionadas por uma pessoa responsável pela segurança destas mesmas pessoas. As crianças devem ser controladas para que não brinquem com o aparelho.

▶1.1. Abasteça o reservatório do aparelho somente com água limpa.
▶1.2. Antes de abastecer, desligue o aparelho e desconecte-o da energia elétrica.
▶1.3. Não desloque o aparelho após encher o reservatório.
▶1.4. Durante o uso do aparelho, seguir todas as regulamentações locais e a normativa em vigor.
▶1.5. Mantenha o aparelho seco para proteger-se de choques elétricos. Não operar com as mãos molhadas.
▶1.6. Utilizá-lo somente em áreas bem ventiladas e perfeitamente secas.
▶1.7. Utilizá-lo somente em estruturas cobertas.
▶1.8. Alimente o aparelho somente com a tensão e frequência especificadas na placa de dados.
▶1.9. Utilize somente extensões de três fios adequadamente ligadas à massa.

▶1.10. Durante o uso, não cubra o aparelho com papel, papelão, plástico, folhas metálicas ou qualquer outro tipo de material inflamável para prevenir qualquer tipo de risco.
▶1.11. O aparelho deve ser utilizado em uma superfície estável e nivelada para evitar riscos.
▶1.12. Desconecte o aparelho da tomada da parede após o uso.
▶1.13. Nunca bloqueie a tomada de ar e nem a saída de ar (lado anterior) do aparelho.
▶1.14. A distância mínima de segurança aconselhada entre o aparelho e a parede ou outros objetos é de 0,5 m.
▶1.15. Quando o aparelho estiver ligado à rede elétrica ou em funcionamento, nunca deve ser deslocado, manuseado, reabastecido e nem sujeito a nenhuma operação de manutenção.
▶1.16. Mantenha uma distância adequada de segurança do aparelho (inclusive o cabo de alimentação) das fontes de calor.
▶1.17. Se for necessário abrir ou consertar o aparelho, esta operação deve ser efetuada somente em um centro de assistência autorizada.
▶1.18. Se o cabo de alimentação estiver danificado, deve ser substituído em um centro de assistência técnica para prevenir qualquer tipo de risco.
▶1.19. Depois de um período prolongado sem funcionar, antes de voltar a usar o bio cooler, é preciso enxaguar a caixa com água pura e limpá-la.
▶1.20. No caso de funcionamento incorrecto do producto no início, é preciso desligá-lo imediatamente da corrente eléctrica e contactar com o serviço do distribuidor.

▶1.21. É preciso proteger o cabo de alimentação contra danos causados pela circulação de veículos e peões. O feito de ligar o aparelho a uma voltagem eléctrica ou uma instalação inadequada resultará em perigo de electrocussão.
▶1.22. Condições de uso:

A) Temperatura do ar 18°C a 45°C; temperatura da água: <45°C.
B) A entrada do ar tem que estar livre de pó e contaminações. Se for necessário, é preciso aplicar purificação adicional.

▶▶2. DESEMBALAGEM

▶2.1. Remova todos os materiais de embalagem utilizados para confeccionar e enviar o aparelho e elimine-os segundo as normas em vigor.
▶2.2. Extraia todos os artigos da embalagem.
▶2.3. Controle para verificar se houve danos ocorridos durante o transporte. Se o aparelho estiver danificado, informe imediatamente o concessionário onde foi adquirido.

▶▶3. MONTAGEM

O aparelho é dotado de rodas para facilitar a movimentação. Dependendo do modelo, as rodas podem estar já instaladas ou não. Os componentes com os respectivos parafusos e porcas de montagem encontram-se dentro da embalagem (Fig. 1).

▶▶4. FUNCIONAMENTO

ADVERTÊNCIA: Leia atentamente as "INFORMAÇÕES SOBRE A SEGURANÇA" antes de ligar o aparelho.

ADVERTÊNCIA: Utilize somente água limpa para evitar defeitos ou outras anomalias.

ADVERTÊNCIA: Verifique a correta instalação à terra do seu sistema elétrico. A ligação à rede elétrica deve ser feita de acordo com as normas nacionais em vigor. Alimente o aparelho somente com a tensão e frequência especificadas na placa de dados.

NOTA: Estes modelos podem conectar-se com a instalação de distribuição de água mediante a conexão do tubo ao elemento de união (Fig. 13).

▶▶4.1. ACENDIMENTO:

▶4.1.1. Abra a tampa do reservatório (Fig. 2).
▶4.1.2. Abasteça o reservatório com água (Fig. 3); o nível de água deve estar entre os valores MIN e MAX da escala graduada (Fig. 4) para evitar riscos.
▶4.1.3. Feche a tampa do reservatório (Fig. 5).
▶4.1.4. Conecte a ficha de alimentação à rede elétrica (Fig. 6).
▶4.1.5. Pressione o botão ON/OFF para ligar o aparelho (Fig. 9).

▶▶4.2. PAINEL DE CONTROLO, UTILIZAÇÃO E FUNÇÕES (Fig. 7-8):

▶ON/OFF: Permite ligar ou desligar o resfriador.
▶SPEED: Permite aumentar ou diminuir a velocidade da ventilação do aparelho. É possível escolher três tipos diferentes de velocidade: LOW, MID e HIGH (baixa, média e alta).
▶COOL: Permite ativar ou desativar a modalidade de arrefecimento.
▶ SWING: Permite ativar ou desativar a oscilação vertical automática das aletas para direcionar o fluxo de ar.

▶ANION: Permite ativar ou desativar a modalidade de ionização, ou seja, a libertação de iões negativos no ambiente para tornar o ar mais saudável.
▶TIMER: Permite ativar ou desativar o temporizador para ligar ou desligar o resfriador de modo automático (de 1 até 9 horas).

NOTA: Quando no ecrã do painel de controlo parece o ícone “GOTA” (a piscar) acompanhada por um sinal acústico, significa que o reservatório está vazio e deve ser enchido novamente para reativar a função “COOL”.

▶▶4.3. DESCONEXÃO:

▶4.3.1. Pressione o botão ON/OFF para desligar o aparelho (Fig. 9).
▶4.3.2. Evvazie o reservatório através da respectiva tampa de escoamento (Fig. 10-11-12).

▶▶5. LIMPEZA E MANUTENÇÃO

ADVERTÊNCIA: ANTES DE EFETUAR QUALQUER TIPO DE OPERAÇÃO DE MANUTENÇÃO OU CONSERTO, DESCONECTE O CABO DE ALIMENTAÇÃO DA REDE ELÉTRICA.

DEPENDENDO DO AMBIENTE NO QUAL O APARELHO FOR UTILIZADO, O PÓ, A SUJEIRA E A QUALIDADE DA ÁGUA UTILIZADA PODEM INFLUENCIAR NO RENDIMENTO DA UNIDADE. PORTANTO, DE ACORDO COM O MODELO, PODE SER NECESSÁRIO LIMPAR:

▶▶5.1. O RESERVATÓRIO:

Aconselha-se trocar a água frequentemente.

▶5.1.1. Desligue o aparelho e desconecte a ficha da rede elétrica (Fig. 9-6).
▶5.1.2. Evvazie o reservatório através da respectiva tampa de escoamento (Fig. 10-11-12).

▶▶5.2. FILTROS:

Aconselha-se limpar os filtros frequentemente.

ADVERTÊNCIA: Os filtros sujos podem reduzir notavelmente o rendimento do aparelho.

▶ 5.2.1. Desligaro aparelho e desconecte a ficha da rede elétrica (Fig. 9-6).
▶5.2.2. Remove o filtro (Fig. 14).
▶5.2.3. Limpar o filtro com um detergente delicado e um pano macio (Fig. 15). Certificar-se que o filtro esteja perfeitamente seco.
▶5.2.4. Reinstalar o filtro (Fig. 16).

▶▶5.3. CIRCUITO ÁGUA:

▶5.3.1. Para garantir o correto funcionamento do resfriador, primeiramente é necessário desligar completamente o aparelho, desativar por alguns minutos a modalidade COOL a fim de evitar a acumulação de água.

▶5.3.2. Com frequência mensal, é aconselhável realizar um ciclo completo utilizando água limpa e produtos de desinfeção adequados, fazendo o resfriador funcionar em ambiente externo.

▶▶6. SOLUÇÕES DE PROBLEMAS

DISFUNÇÕES ORIGENS DAS DISFUNÇÕES		SOLUÇÕES
O ecrã não funciona	1. Falta de alimentação eléctrica2. Avaria do aparelho	1a. Verifique se o aparelho está ligado à electricidade1b. Contacte com o serviço do distribuidor2. Contacte com o serviço do distribuidor
Falta de fluxo do ar ou o fluxo do ar é demasiado baixo	1. Entrada do ar na parte traseira do aparelho está tapada2. Avaria do aparelho	1a. Afaste a parte traseira do aparelho a uma distância grande das paredes para evitar o bloqueio da entrada do ar1b. Retire objectos da entrada do ar1c. Contacte com o serviço do distribuidor2. Contacte com o serviço do distribuidor
O aparelho não responde aos comandos	1. Avaria do aparelho 1. Contacte com o serviço do distribuidor
Há fugas de água do aparelho	1. A porca de purga está afrouxada2. A saída está suja e a porca não entra3. Há fugas do recipiente4. Há fugas do painel	1. Coloque a porca de purga2. Limpe a saída e coloque a porca3. Contacte com o serviço do distribuidor4. Contacte com o serviço do distribuidor

▶▶1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

WAŻNE: PRZED PRZYSTĄPIENIEM DO MONTAŻU, URUCHOMIENIA LUB KONSERWACJI NINIEJSZEGO URZĄDZENIA NALEŻY UWAŻNIE PRZECZYTAĆ I ZROZUMIEĆ INSTRUKCJĘ. NIEPRAWIDŁOWE UŻYCIE URZĄDZENIA MOŻE BYĆ PRZYCZYNA POWAŻNYCH OBRAŻEŃ. NINIEJSZĄ INSTRUKCJĘ NALEŻY ZACHOWAĆ NA PRZYSZŁOŚĆ.

▶it - SMALTIMENTO DEL PRODOTTO

▶ pt - ELIMINAÇÃO DO PRODUTO

-Este produto foi projetado e fabricado com materiais e componentes de alta qualidade que podem ser reciclados e reutilizados.

-Quando for afixado em um produto o símbolo do bidão com rodas marcado com uma cruz, significa que o produto é protegido pela Diretiva Europeia 2012/19/UE.

-Solicitamos informar-se sobre o sistema local de recolha diferenciada para os produtos elétricos e eletrónicos.

-Respeitar as normas locais em vigor e não eliminar os produtos antigos como normais detritos domésticos. A correta eliminação do produto ajuda a evitar possíveis consequências negativas para a saúde do ambiente e do homem.
