CCX 4.0 - Klimatyzacja Master - Bezpłatna instrukcja obsługi

Typ produktu	Chłodnica wyparna (klimatyzacja adiabatyczna)
Marka	Master
Model	CCX 4.0
Zasilanie elektryczne	220-240 V ~ 50 Hz (patrz tabliczka znamionowa)
Maksymalna moc	Nie podano w instrukcji
Zbiornik na wodę	Pojemność nieokreślona, napełniać między oznaczeniami MIN i MAX
Prędkości wentylacji	3 prędkości: LOW, MID, HIGH
Tryby pracy	Chłodzenie (COOL), Jonizacja (ANION), Pionowe oscylacje (SWING)
Timer	1 do 9 godzin (automatyczne włączanie/wyłączanie)
Panel sterowania	Przyciski ON/OFF, SPEED, COOL, SWING, ANION, TIMER, wyświetlacz cyfrowy
Typ filtra	Filtr zmywalny wodą i łagodnym detergentem
Minimalna odległość bezpieczeństwa	0,5 metra od ścian lub przedmiotów
Ochrona	Automatyczne wyłączenie w przypadku pustego zbiornika (migająca ikona kropli + sygnał dźwiękowy)
Warunki użytkowania	Temperatura otoczenia 18 °C do 45 °C, temperatura wody < 45 °C
Podłączenie wody	Możliwe w niektórych modelach (wąż przyłączeniowy, rys. 13)
Konserwacja	Regularnie opróżniać i czyścić zbiornik; często czyścić filtr; miesięcznie dezynfekować
Bezpieczeństwo	Nie zakrywać urządzenia, nie blokować wlotów/wylotów powietrza, odłączyć przed konserwacją
Zastosowanie	Wyłącznie do użytku wewnętrznego, stabilna i płaska powierzchnia, nie przemieszczać podczas pracy
Akcesoria w zestawie	Kółka (do montażu w zależności od modelu), korek spustowy
Naprawialność	Wszelkie naprawy powierzać autoryzowanemu serwisowi; przewód zasilający wymieniany tylko przez serwis
Utylizacja	Nie wyrzucać z odpadami domowymi, postępować zgodnie z dyrektywą WEEE (2012/19/UE)

Często zadawane pytania - CCX 4.0 Master

Jak napełnić zbiornik wodą?

Otwórz klapkę zbiornika (rys. 2). Napełnij czystą wodą, aż poziom znajdzie się między oznaczeniami MIN i MAX (rys. 3-4). Zamknij klapkę (rys. 5). Nie przepełniaj, aby uniknąć rozlania.

Jak czyścić filtry?

Odłącz urządzenie. Wyjmij filtr (rys. 14). Wyczyść go łagodnym detergentem i miękką szmatką (rys. 15). Upewnij się, że jest całkowicie suchy przed ponownym założeniem (rys. 16). Brudne filtry zmniejszają wydajność.

Co zrobić, jeśli wyświetlacz się nie włącza?

Sprawdź, czy urządzenie jest podłączone i czy gniazdko działa. Upewnij się, że napięcie odpowiada wartościom na tabliczce znamionowej. Jeśli problem nadal występuje, skontaktuj się z serwisem sprzedawcy.

Jak korzystać z funkcji timera?

Naciśnij przycisk TIMER, aby włączyć lub wyłączyć timer. Możesz ustawić czas od 1 do 9 godzin na automatyczne włączenie lub wyłączenie chłodnicy.

Dlaczego woda wycieka z urządzenia?

Możliwe przyczyny: niedokręcona nakrętka spustowa, brudny wylot uniemożliwiający uszczelnienie, wyciek ze zbiornika lub panelu. Dokręć nakrętkę, wyczyść wylot lub skontaktuj się z serwisem.

Jaka odległość bezpieczeństwa należy zachować?

Zalecana minimalna odległość między urządzeniem a ścianami lub innymi przedmiotami wynosi 0,5 metra. Nigdy nie blokuj wlotów i wylotów powietrza.

Czy można używać urządzenia z wodą z kranu?

Tak, zaleca się używanie czystej wody. Woda z kranu zwykle jest odpowiednia, ale jeśli jest bardzo twarda, może być konieczne okresowe odkamienianie. Unikaj brudnej wody, która może uszkodzić urządzenie.

Jak opróżnić zbiornik?

Wyłącz i odłącz urządzenie. Użyj specjalnego korka spustowego (rys. 10-12), aby spuścić wodę. W razie potrzeby lekko przechyl urządzenie, aby usunąć całą wodę.

Jak włączyć tryb jonizacji?

Naciśnij przycisk ANION na panelu sterowania (rys. 7-8). Ten tryb uwalnia jony ujemne w celu oczyszczenia powietrza. Naciśnij ponownie, aby wyłączyć.

Czy urządzenie może być używane w nocy?

Tak, możliwe jest użycie timera do zaprogramowania wyłączenia po kilku godzinach. Aby zapewnić cichą pracę, wybierz prędkość LOW. Upewnij się, że zbiornik ma wystarczającą ilość wody na żądany czas.

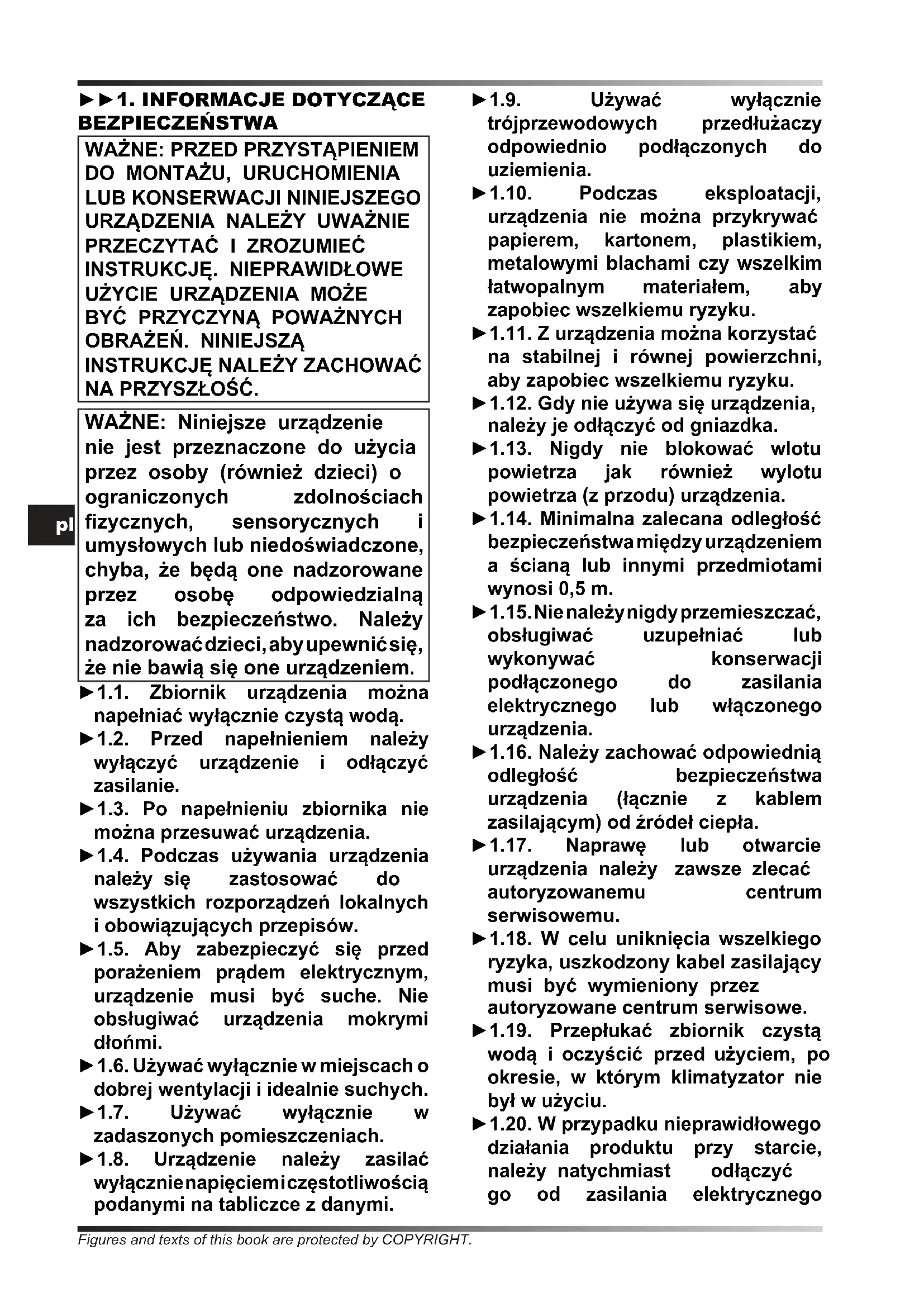

INSTRUKCJA OBSŁUGI CCX 4.0 Master

WAŻNE: Niniejsze urządzenie nie jest przeznaczone do użycia przez osoby (również dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych i umysłowych lub niedoświadczone, chyba, że będą one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo. Należy nadzorować dzieci, aby upewnić się, że nie bawią się one urządzeniem.

▶1.1. Zbiornik urządzenia można napełniać wyłącznie czystą wodą.
▶1.2. Przed napełnieniem należy wyłączyć urządzenie i odłączyć zasilanie.
▶1.3. Po napełnieniu zbiornika nie można przesuwać urządzenia.
▶1.4. Podczas używania urządzenia należy się zastosować do wszystkich rozporządzeń lokalnych i obowiązujących przepisów.
▶1.5. Aby zabezpieczyć się przed porażeniem prądem elektrycznym, urządzenie musi być suche. Nie obsługiwać urządzenia mokrymi dłońmi.
▶1.6. Używać wyłącznie w miejscach o dobrej wentylacji i idealnie suchych.
▶1.7. Używać wyłącznie w zadaszonych pomieszczeniach.
▶1.8. Urządzenie należy zasilać wyłącznie napięciemiczęstotliwością podanymi na tabliczce z danymi.

▶1.9. Używać wyłącznie trójprzewodowych przedłużaczy odpowiednio podłączonych do uziemienia.

▶1.10. Podczas eksploatacji, urządzenia nie można przykrywać papierem, kartonem, plastikiem, metalowymi blachami czy wszelkim łatwopalnym materiałem, aby zapobiec wszelkiemu ryzyku.

▶1.11. Z urządzenia można korzystać na stabilnej i równej powierzchni, aby zapobiec wszelkiemu ryzyku.

▶1.12. Gdy nie używa się urządzenia, należy je odłączyć od gniazdka.

▶1.13. Nigdy nie blokować wlotu powietrza jak również wylotu powietrza (z przodu) urządzenia.

▶1.14. Minimalna zalecana odległość bezpieczeństwa między urządzeniem a ścianą lub innymi przedmiotami wynosi 0,5 m.

▶1.15. Nie należy nigdy przemieszczać, obsługiwać uzupełniać lub wykonywać konserwacji podłączonego do zasilania elektrycznego lub włączonego urządzenia.

▶1.16. Należy zachować odpowiednią odległość bezpieczeństwa urządzenia (łącznie z kablem zasilającym) od źródeł ciepła.

▶1.17. Naprawę lub otwarcie urządzenia należy zawsze zlecać autoryzowanemu centrum serwisowemu.

▶1.18. W celu uniknięcia wszelkiego ryzyka, uszkodzony kabel zasilający musi być wymieniony przez autoryzowane centrum serwisowe.

▶1.19. Przepłukać zbiornik czystą wodą i oczyścić przed użyciem, po okresie, w którym klimatyzator nie był w użyciu.

▶1.20. W przypadku nieprawidłowego działania produktu przy starcie, należy natychmiast odłączyć go od zasilania elektrycznego

i skontaktować się z punktem serwisowym.

▶1.21. Należy chronić przewód zasilający przed uszkodzeniem w wyniku ruchu pojazdów lub pieszych. Podłączenie do niewłaściwego napięcia elektrycznego lub nieprawidłowej instalacji, będzie powodować niebezpieczeństwo porażenia prądem.
▶1.22. Warunki użytkowania: A) Temperatura powietrza: 18°C do 45°C; Temperatura wody: <45°C. B) Dopływ powietrza musi być wolny od kurzu, zanieczyszczeń lub powinno być zastosowane dodatkowe oczyszczanie.

▶▶2. ODPAKOWANIE

▶2.1. Usunąć wszystkie materiały opakowania użyte do wysyłki urządzenia i zlikwidować je zgodnie z obowiązującymi przepisami.
▶2.2. Wyjąć wszystkie elementy z opakowania.
▶2.3. Sprawdzić ewentualne uszkodzenia powstałe na skutek transportowania. Jeżeli urządzenie jest uszkodzone, należy natychmiast poinformować sprzedawcę, u którego zostało ono kupione.

▶▶3. MONTAŻ

Urządzenie wyposażono w kółka, aby ułatwić przemieszczanie. Zależnie od modelu, kółka mogą już być zainstalowane lub są do zainstalowania. Komponenty ze śrubami i nakrętkami niezbędne do montażu, znajdują się w opakowaniu (Rys. 1).

▶▶4. FUNKCJONOWANIE

OSTRZEŻENIE: Przed włączeniem urządzenia należy dokładnie przeczytać "INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA".

OSTRZEŻENIE: Aby uniknąć uszkodzenia lub innych nieprawidłowości należy używać wyłącznie czystej wody.

OSTRZEŻENIE: Należy sprawdzić prawidłowe uziemienie Waszej instalacji elektrycznej. Podłączenie do sieci elektrycznej musi być zgodne z obowiązującymi przepisami krajowymi. Urządzenie należy zasilać wyłącznie napięciem i częstotliwością podanymi na tabliczce z danymi.

UWAGA: Niniejsze modele można podłączyć do sieci wody, podłączając rurę do złączki (Rys. 13).

▶▶4.1. WŁĄCZENIE:

▶4.1.1. Należy otworzyć drzwiczki zbiornika (Rys. 2).
▶4.1.2. Napełnić zbiornik (Rys. 3), poziom wody musi mieścić między MIN i MAX skali (Rys. 4), aby zapobiec ryzyku.
▶4.1.3. Należy zamknąć drzwiczki zbiornika (Rys. 5).
▶4.1.4. Podłączyć wtyczkę zasilania do sieci elektrycznej (Rys. 6).
▶4.1.5. Wcisnąć przycisk ON/OFF, aby włączyć urządzenie (Rys. 9).

▶ON/OFF: Umożliwia włączenie lub wyłączenie urządzenia chłodzącego.
▶SPEED: Umożliwia zwiększenie lub zmniejszenie prędkości wentylacji urządzenia. Można wybrać prędkość LOW (niską), MID (średnią) i HIGH (wysoką).
▶COOL: Umożliwia włączenie lub wyłączenie trybu chłodzenia.
▶ SWING: Umożliwia włączenie lub wyłączenie pionowego kołysania

automatycznego skrzydełek, aby nakierować przepływ powietrza.

▶ANION: Umożliwia włączenie lub wyłączenie trybu jonizacji, to znaczy wyzwalania jonów ujemnych do otoczenia, aby powietrze było zdrowsze.
▶TIMER: Umożliwia włączenie lub wyłączenie timera do wyłączania lub włączania urządzenia chłodzącego w trybie automatycznym (od 1 do 9 godzin).

UWAGA: Gdy na panelu sterowania pojawi się ikonka „KROPLA” (migająca), a wraz z nią sygnał dźwiękowy, oznacza to, że zbiornik jest pusty i należy go ponownie napełnić, aby włączyć funkcję „COOL”.

▶▶4.3. WYŁĄCZENIE:

▶4.3.1. Wcisnąć przycisk ON/OFF, aby wyłączyć urządzenie (Rys. 9).
▶4.3.2. Opróżnić zbiornik za pomocą odpowiedniej zatyczki spustowej (Rys. 10-11-12).

▶▶5. CZYSZCZENIE I KONSERWACJA

OSTRZEŻENIE: PRZED WYKONANIEM JAKIEJKOLWIEK CZYNNOŚCI KONSERWACYJNEJ LUB NAPRAWCZEJ, KABEL ZASILAJĄCY NALEŻY ODŁĄCZYĆ OD SIECI ELEKTRYCZNEJ.

ZALEŻNIE OD MIEJSCA ZASTOSOWANIA URZĄDZENIA, KURZ, BRUD, JAKOŚĆ UŻYWANEJ WODY MOGA MIEĆ WPŁYW NA OSIĄGI JEDNOSTKI. DLATEGO TEŻ, ZALEŻNIE OD MODELU MOŻE POJAWIĆ SIĘ KONIECZNOŚĆ WYCZYSZCZENIA:

▶▶5.1.ZBIORNIK:

Wskazana jest często zmiana wody.

▶5.1.1. Wyłączyć urządzenie i wyjąć wtyczkę z sieci elektrycznej (Rys. 9-6).
▶5.1.2. Opróżnić zbiornik za pomocą odpowiedniej zatyczki spustowej (Rys. 10-11-12).

▶▶5.2. FILTRY:

Wskazane jest często czyszczenie filtrów.

OSTRZEŻENIE: Brudne filtry mogą doprowadzić do znacznego zmniejszenia osiągów urządzenia.

▶5.2.1. Wyłączyć urządzenie i wyjąć wtyczkę z sieci elektrycznej (Rys. 9-6).
▶5.2.2. Wyjąć filtr (Rys. 14).
▶5.2.3. Wyczyścić filtr, stosując delikatny detergent i miękką szmatkę (Rys. 15). Upewnić się, że filtr jest idealnie suchy.
▶5.2.4. Z powrotem włożyć filtr (Rys. 16).

▶▶5.3. OBWÓD WODY:

▶5.3.1. Aby zagwarantować poprawne działanie schładzacza, przed całkowitym wyłączeniem urządzenia należy dezaktywować na kilka minut tryb COOL w celu zapobiegnięcia zastojom wody.
▶5.3.2.Wodstępach miesięcznych należy wykonać pełen cykl z wykorzystaniem czystej wody oraz odpowiednich środków dezynfekujących, wystawiając na ten czas schładzacz na zewnątrz.

▶▶6. ROZWIAZYWANIE PROBLEMÓW

RODZAJ USTERKI POWÓD ROZWIĄZANIE
Wyświetlacz jest nie-aktywny	1. Brak zasilania2. Uszkodzone wyposażenie	1a. Sprawdź czy urządzenie jest podłączone do zasilania1b. Skontaktuj się z punktem serwisowym2. Skontaktuj się z punktem serwisowym
Brak przepływu powie-trza lub jest zbyt niski	1. Zablokowany tylny wlot powietrza2. Uszkodzone wyposażenie	1a. Ustaw tylny wlot powietrza zdala od ścian, które mogą go zablokować1b. Oczyćć wlot powietrza1c. Skontaktuj się z punktem serwisowym2. Skontaktuj się z punktem serwisowym
Urządzenie nie odpowiada na komendy	1. Uszkodzone wyposażenie	1. Skontaktuj się z punktem serwisowym
Urządzenie przecieka 1.	Korek spustowy jest luźny2. Spust jest zabrudzony i korek nie pasuje3. Zbiornik przecieka4. Panel rozbryzguje wodę	1. Dokręć korek zaworu spu-stowego2. Oczyćć zawór i dokręć ko-rek3. Skontaktuj się z punktem serwisowym4. Skontaktuj się z punktem serwisowym

-Niniejszy produkt został wyprodukowany z najwyższej jakości materiałów, które mogą być poddane recyklingowi i zostać ponownie użyte.

-Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.

-Należy zapoznać się z lokalnym systemem zbiórki produktów elektronicznych i elektrycznych.

-Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego można znaleźć w punkcie informacyjnym sklepu oraz w urzędzie miasta/gminy.

-Odpowiednie postępowanie ze zużytem sprzętem zapobiega negatywnym konsekwencjom dla środowiska i ludzkiego zdrowia!
