Produkttyp	Verdunstungsluftkühler (adiabatische Klimatisierung)
Marke	Master
Modell	CCX 4.0
Stromversorgung	220-240 V ~ 50 Hz (siehe Typenschild)
Maximale Leistung	In der Bedienungsanleitung nicht angegeben
Wassertank	Kapazität nicht angegeben, zwischen den Markierungen MIN und MAX füllen
Lüftergeschwindigkeiten	3 Geschwindigkeiten: LOW, MID, HIGH
Betriebsmodi	Kühlung (COOL), Ionisation (ANION), vertikale Oszillation (SWING)
Timer	1 bis 9 Stunden (automatisches Ein-/Ausschalten)
Bedienfeld	Tasten ON/OFF, SPEED, COOL, SWING, ANION, TIMER, Digitalanzeige
Filtertyp	Mit Wasser und mildem Reinigungsmittel waschbarer Filter
Mindestsicherheitsabstand	0,5 Meter zu Wänden oder Gegenständen
Schutz	Automatische Abschaltung bei leerem Tank (blinkendes Tropfensymbol + Signalton)
Nutzungsbedingungen	Umgebungstemperatur 18 °C bis 45 °C, Wassertemperatur < 45 °C
Wasseranschluss	Bei einigen Modellen möglich (Schlauchanschluss, Abb. 13)
Wartung	Bank regelmäßig entleeren und reinigen; Filter häufig reinigen; monatlich desinfizieren
Sicherheit	Gerät nicht abdecken, Luftein-/auslässe nicht blockieren, vor Wartung Netzstecker ziehen
Verwendung	Nur in Innenräumen, stabile und ebene Oberfläche, während des Betriebs nicht bewegen
Mitgeliefertes Zubehör	Räder (je nach Modell zu montieren), Ablassstopfen
Reparierbarkeit	Reparaturen nur durch autorisierten Kundendienst; Netzkabel nur durch Kundendienst ersetzen
Entsorgung	Nicht mit dem Hausmüll entsorgen, gemäß WEEE-Richtlinie (2012/19/EU) entsorgen

Häufig gestellte Fragen - CCX 4.0 Master

Wie fülle ich den Wassertank?

Öffnen Sie die Tankklappe (Abb. 2). Füllen Sie sauberes Wasser bis der Füllstand zwischen den Markierungen MIN und MAX liegt (Abb. 3-4). Schließen Sie die Klappe (Abb. 5). Nicht überfüllen, um Überlauf zu vermeiden.

Wie reinige ich die Filter?

Ziehen Sie den Netzstecker. Entfernen Sie den Filter (Abb. 14). Reinigen Sie ihn mit einem milden Reinigungsmittel und einem weichen Tuch (Abb. 15). Stellen Sie sicher, dass er vollständig trocken ist, bevor Sie ihn wieder einsetzen (Abb. 16). Verschmutzte Filter verringern die Leistung.

Was tun, wenn das Display nicht leuchtet?

Überprüfen Sie, ob das Gerät ordnungsgemäß angeschlossen ist und die Steckdose funktioniert. Stellen Sie sicher, dass die Spannung mit den Werten auf dem Typenschild übereinstimmt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst des Händlers.

Wie verwende ich die Timer-Funktion?

Drücken Sie die Taste TIMER, um den Timer zu aktivieren oder zu deaktivieren. Sie können eine Dauer von 1 bis 9 Stunden für das automatische Ein- oder Ausschalten des Kühlers einstellen.

Warum tritt Wasser aus dem Gerät aus?

Mögliche Ursachen sind: eine nicht fest angezogene Ablassmutter, ein verschmutzter Auslass, der die Abdichtung verhindert, ein Leck am Tank oder an der Blende. Ziehen Sie die Mutter fest, reinigen Sie den Auslass, oder wenden Sie sich an den Kundendienst.

Welcher Sicherheitsabstand ist einzuhalten?

Der empfohlene Mindestabstand zwischen Gerät und Wänden oder anderen Gegenständen beträgt 0,5 Meter. Blockieren Sie niemals die Luftein- und -auslässe.

Kann das Gerät mit Leitungswasser verwendet werden?

Ja, es wird empfohlen, sauberes Wasser zu verwenden. Leitungswasser ist in der Regel geeignet, aber bei sehr kalkhaltigem Wasser kann eine regelmäßige Entkalkung erforderlich sein. Vermeiden Sie schmutziges Wasser, das das Gerät beschädigen könnte.

Wie entleere ich den Tank?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Verwenden Sie den speziellen Ablassstopfen (Abb. 10-12) zum Ablassen des Wassers. Neigen Sie das Gerät bei Bedarf leicht, um das gesamte Wasser abzulassen.

Wie aktiviere ich den Ionisationsmodus?

Drücken Sie die Taste ANION am Bedienfeld (Abb. 7-8). Dieser Modus gibt negative Ionen zur Luftreinigung ab. Drücken Sie erneut, um ihn zu deaktivieren.

Kann das Gerät nachts verwendet werden?

Ja, Sie können den Timer verwenden, um das Ausschalten nach einigen Stunden zu programmieren. Für einen leisen Betrieb wählen Sie die Geschwindigkeit LOW. Stellen Sie sicher, dass der Tank genügend Wasser für die gewünschte Dauer enthält.

BEDIENUNGSANLEITUNG CCX 4.0 Master

BEDIENUNGS- UND WARTUNGSANLEITUNG

MANUAL DE INSTRUCCIONES PARA EL USO Y MANTENIMIENTO

MANUEL D'UTILISATION ET DE MAINTENANCE

HANDLEIDING VOOR GEBRUIK EN ONDERHOUD

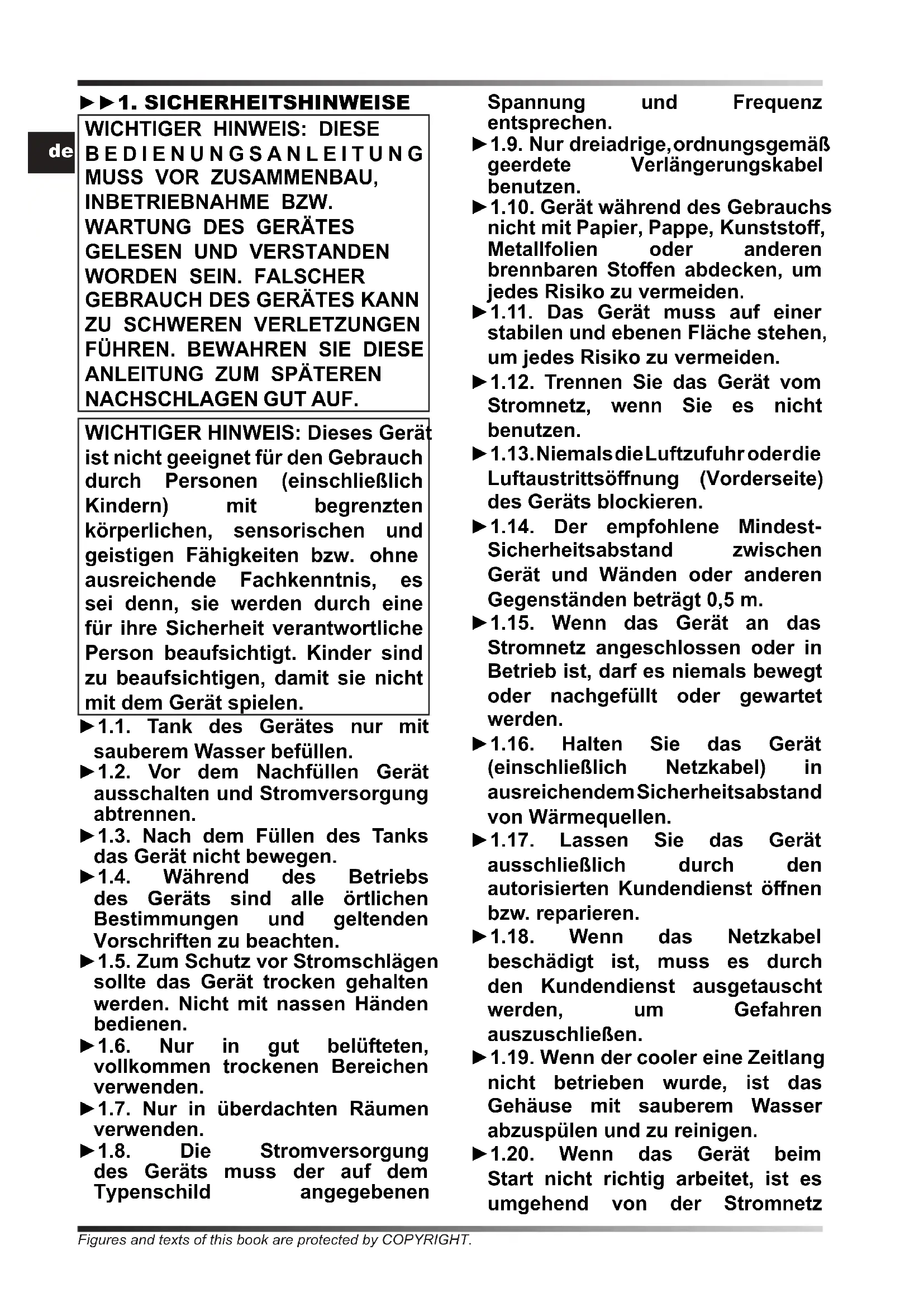

▶▶1. SICHERHEITSHINWEISE

WICHTIGER HINWEIS: DIESE BEDIENUNGSANLEITUNG MUSS VOR ZUSAMMENBAU, INBETRIEBNAHME BZW. WARTUNG DES GERÄTES GELESEN UND VERSTANDEN WORDEN SEIN. FALSCHER GEBRAUCH DES GERÄTES KANN ZU SCHWEREN VERLETZUNGEN FÜHREN. BEWAHREN SIE DIESE ANLEITUNG ZUM SPÄTEREN NACHSCHLAGEN GUT AUF.

WICHTIGER HINWEIS: Dieses Gerät ist nicht geeignet für den Gebrauch durch Personen (einschließlich Kindern) mit begrenzten körperlichen, sensorischen und geistigen Fähigkeiten bzw. ohne ausreichende Fachkenntnis, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt. Kinder sind zu beaufsichtigen, damit sie nicht mit dem Gerät spielen.

▶1.1. Tank des Gerätes nur mit sauberem Wasser befüllen.
▶1.2. Vor dem Nachfüllen Gerät ausschalten und Stromversorgung abtrennen.
▶1.3. Nach dem Füllen des Tanks das Gerät nicht bewegen.
▶1.4. Während des Betriebs des Geräts sind alle örtlichen Bestimmungen und geltenden Vorschriften zu beachten.
▶1.5. Zum Schutz vor Stromschlägen sollte das Gerät trocken gehalten werden. Nicht mit nassen Händen bedienen.
▶1.6. Nur in gut belüfteten, vollkommen trockenen Bereichen verwenden.
▶1.7. Nur in überdachten Räumen verwenden.
▶1.8. Die Stromversorgung des Geräts muss der auf dem Typenschild angegebenen

Spannung und Frequenz entsprechen.

▶1.9. Nur dreiadrige, ordnungsgemäß geerdete Verlängerungskabel benutzen.

▶1.10. Gerät während des Gebrauchs nicht mit Papier, Pappe, Kunststoff, Metallfolien oder anderen brennbaren Stoffen abdecken, um jedes Risiko zu vermeiden.

▶1.11. Das Gerät muss auf einer stabilen und ebenen Fläche stehen, um jedes Risiko zu vermeiden.

▶1.12. Trennen Sie das Gerät vom Stromnetz, wenn Sie es nicht benutzen.

▶1.13. Niemals die Luftzufuhr oder die Luftaustrittsöffnung (Vorderseite) des Geräts blockieren.

▶1.14. Der empfohlene Mindest-Sicherheitsabstand zwischen Gerät und Wänden oder anderen Gegenständen beträgt 0,5 m.

▶1.15. Wenn das Gerät an das Stromnetz angeschlossen oder in Betrieb ist, darf es niemals bewegt oder nachgefüllt oder gewartet werden.

▶1.16. Halten Sie das Gerät (einschließlich Netzkabel) in ausreichendem Sicherheitsabstand von Wärmequellen.

▶1.17. Lassen Sie das Gerät ausschließlich durch den autorisierten Kundendienst öffnen bzw. reparieren.

▶1.18. Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst ausgetauscht werden, um Gefahren auszuschließen.

▶1.19. Wenn der cooler eine Zeitlang nicht betrieben wurde, ist das Gehäuse mit sauberem Wasser abzuspülen und zu reinigen.

▶1.20. Wenn das Gerät beim Start nicht richtig arbeitet, ist es umgehend von der Stromnetz

zu trennen. Zugleich ist der Kundendienst des Vertreibers zu kontaktieren.

▶1.21. Das Speisekabel ist vor Beschädigung infolge des Fahrzeug- bzw. Personenverkehrs zu schützen. Beim Anschluss an falsche Spannung oder eine nicht intakte Elektroanlage besteht die Gefahr eines elektrischen Schlags.

▶1.22. Betriebsbedingungen:

A) Lufttemperatur: 18°C bis 45°C; Wassertemperatur: <45°C.
B) Der Luftteintritt ist vom Staub und von anderen Verunreinigungen frei zu halten. Bei Bedarf ist er zusätzlich zu reinigen.

▶▶2. AUSPACKEN

▶2.1. Entfernen Sie alle für Verpackung und Versand des Geräts verwendeten Materialien und entsorgen Sie diese vorschriftsgemäß.
▶2.2. Nehmen Sie alle Artikel aus der Verpackung.
▶2.3. Kontrollieren Sie, ob Transportschäden vorliegen. Wenn das Gerät beschädigt ist, sofort den Vertragshändler informieren, bei dem es erworben wurde.

▶▶3. ZUSAMMENBAU

Das Gerät besitzt Räder, damit es einfacher bewegt werden kann. Je nach Modell sind die Räder bereits montiert oder müssen noch montiert werden. Die Bauteile dazu befinden sich zusammen mit den zugehörigen Schrauben zur Montage in der Verpackung (Abb. 1).

▶▶4. BEDIENUNG

WARNHINWEIS: Vor dem Einschalten des Gerätes sind die „SICHERHEITSHINWEISE“ aufmerksam durchzulesen.

WARNHINWEIS: Nur sauberes Wasser verwenden, um Defekte und andere Störungen zu vermeiden.

de

WARNHINWEIS: Prüfen Sie, ob Ihre elektrische Anlage ordnungsgemäß geerdet ist. Der Stromanschluss muss gemäß geltenden nationalen Vorschriften vorgenommen werden. Die Stromversorgung des Geräts muss der auf dem Typenschild angegebenen Spannung und Frequenz entsprechen.

HINWEIS: Diese Modelle können an einen Wasserversorgungsanschluss mittels Verbindung der Leitung an ein Verbindungselement angeschlossen werden (Abb. 13).

▶4.1.1. Klappe des Tanks öffnen (Abb. 2).
▶4.1.2. Wasser in den Tank füllen (Abb. 3), der Wasserstand muss sich zwischen MIN und MAX der Skala (Abb. 4) befinden, um Gefahren zu vermeiden.
▶4.1.3. Klappe des Tanks schließen (Abb. 5).
▶4.1.4. Netzstecker an das Stromnetz anschließen (Abb. 6).
▶4.1.5. Zum Einschalten des Geräts die Taste ON/OFF drücken (Abb. 9).

▶▶4.2. BEDIENTAFEL, VERWENDUNG UND FUNKTIONEN (Abb. 7-8):

▶ON/OFF: Zum Ein-/Ausschalten der Kühlung.
▶SPEED: Zum Erhöhen oder Verringern der Gebläse-Drehzahl des Geräts. Zur Wahl stehen die Drehzahlstufen LOW, MID und HIGH.
▶COOL: Zum Ein-/Ausschalten des Kühlmodus.

▶ SWING: Zum Ein-/Ausschalten des automatischen vertikalen Schwingens der Luftklappen, um den Luftstrom zu lenken.
▶ANION: Zum Ein-/Ausschalten des Ionisierungsmodus, d. h. Freisetzung negativ geladener lonen in den Raum, um die Luft gesünder zu machen.
▶ TIMER: Zur Aktivierung/Deaktivierung des Timers für das automatische Aus- oder Einschalten der Kühlung (von 1 bis 9 Stunden).

HINWEIS: Wenn auf dem Display das Symbol "TROPFEN" (blinkend), gefolgt von einem Summton, angezeigt wird, bedeutet das, dass der Tank leer ist und erneut gefüllt werden muss, um die Funktion "COOL" wieder zu aktivieren.

▶▶4.3. ABSCHALTEN:

▶4.3.1. Zum Abschalten des Geräts die Taste ON/OFF drücken (Abb. 9).
▶4.3.2. Tank mit dem entsprechenden Entleerungsverschluss entleeren (Abb. 10-11-12).

▶▶5. REINIGUNG UND WARTUNG

WARNHINWEIS: VOR WARTUNGS-ODER REPARATURARBEITEN STETS DAS NETZKABEL AUS DER STECKDOSE ZIEHEN.

JE NACHDEM, WO DAS GERÄT EINGESETZT WIRD, KÖNNEN STAUB UND SCHMUTZ SOWIE DIE QUALITÄT DES VERWENDETEN WASSERS SEINE LEISTUNG BEEINFLUSSEN. DAHER KANN ES JE NACH MODELL ERFORDERLICH WERDEN, FOLGENDE TEILE ZU REINIGEN:

▶▶5.1. TANK:

Wir empfehlen, das Wasser häufig zu wechseln.

▶5.1.1. Gerät abschalten und Stecker aus der Netz-Steckdose ziehen (Abb. 9-6).
▶5.1.2. Tank über den entsprechenden Entleerungsverschluss entleeren (Abb. 10-11-12).

▶▶5.2. FILTER:

Es wird empfohlen, die Filter häufig zu reinigen.

WARNUNG: Verschmutzte Filter können die Leistung des Geräts deutlich herabsetzen.

▶5.2.1. Gerät abschalten und Stecker aus der Netz-Steckdose ziehen (Abb. 9-6).
▶5.2.2. Den Filter entfernen (Abb. 14).
▶5.2.3. Filter mit einem sanften Reiniger und einem weichen Tuch reinigen (Abb. 15). Sicherstellen, dass der Filter völlig trocken ist.
▶5.2.4. Den Filter wieder einsetzen (Abb. 16).

▶▶5.3. WASSERKREISLAUF

▶5.3.1. Um den korrekten Betrieb der Kühlung zu gewährleisten, muss das Gerät vor dem vollständigen Ausschalten einige Minuten lang im Modus COOL deaktiviert werden, um ein Anstauen von Wasser zu vermeiden.
▶5.3.2. Es wird empfohlen, jeden Monat einen kompletten Zyklus auszuführen, in dem sauberes Wasser und ein geeignetes Desinfektionsmittel verwendet werden und die externe Kühlung in Betrieb ist.

▶▶6. PROBLEMLÖSUNG

STÖRUNGEN URSACHEN DER STÖRUNGEN		LÖSUNG
Das Display funktioniert nicht	1. Keine Stromzuführung2. Störung des Geräts	1a. Überprüfen, ob das Gerät ans Stromnetz angeschlossen ist1b. Kontaktieren Sie den Kundendienst des Vertreibers2. Kontaktieren Sie den Kundendienst des Vertreibers
Kein Luftdurchfluss oder zu kleiner Luftdurchfluss	1. Der Luftteintritt im hinteren Teil des Gerätes ist verdeckt2. Störung des Geräts	1a. Den hinteren Teil des Geräts von der Wand entfernen, um der Verstopfung des Luftteintritts vorzubeugen1b. Sämtliche Gegenstände aus dem Luftteintritt entfernen1c. Kontaktieren Sie den Kundendienst des Vertreibers2. Kontaktieren Sie den Kundendienst des Vertreibers
Das Gerät reagiert nicht	1. Störung des Geräts 1. Kon- taktieren Sie den Kundendienst des Vertreibers
Aus dem Gerät fließt Wasser aus	1. Die Ablassmutter sitzt locker2. Der Austritt ist verunreinigt und die Ablassmutter passt nicht rein3. Der Wassertank ist undicht4. Das Paneel ist undicht	1. Die Ablassmutter anbringen2. Den Luftaustritt reinigen und die Ablassmutter an-bringen3. Kontaktieren Sie den Kundendienst des Vertreibers4. Kontaktieren Sie den Kundendienst des Vertreibers

▶▶1. INFORMACIONES DE SEGURIDAD

IMPORTANTE: LEA Y ESTUDIE ESTE MANUAL OPERATIVO ANTES DE PROCEDER AL MONTAJE, LA PUESTA EN MARCHA O EL MANTENIMIENTO DE ESTE APARATO. EL USO INCORRECTO DEL APARATO PUEDE CAUSAR LESIONES GRAVES. CONSERVE ESTE MANUAL PARA FUTURAS REFERENCIAS.

-Dieses Produkt wurde unter Verwendung von Qualitätsmaterialien und -bauteilen entwickelt und hergestellt, die recycelt und wieder verwendet werden können.

-Ist ein Produkt gekennzeichnet durch die Mülltonne mit Rädern und einem Kreuz, wird hier angezeigt, dass dieses Produkt durch die europäische Direktive 2012/19/UE überwacht ist.

-Es wird gebeten, sich über die vor Ort bestehende Mülltrennung bezüglich elektrischer und elektronischer Produkte zu informieren.

-Die vor Ort geltenden Vorschriften zur Müllentsorgung müssen eingehalten werden und alte Produkte dürfen nicht zusammen mit dem Hausmüll entsorgt werden. Die ordnungsgemäße Entsorgung des Produkts hilft mögliche negative Folgen für Gesundheit und Umwelt zu vermeiden.
