CCX 4.0 - Airconditioning Master - Gratis gebruiksaanwijzing en handleiding

Producttype	Verdampingsluchtkoeler (adiabatische koeling)
Merk	Master
Model	CCX 4.0
Voeding	220-240 V ~ 50 Hz (zie het typeplaatje)
Maximaal vermogen	Niet gespecificeerd in de handleiding
Waterreservoir	Capaciteit niet vermeld, vullen tussen de markeringen MIN en MAX
Ventilatiesnelheden	3 snelheden: LOW, MID, HIGH
Bedrijfsmodi	Koelen (COOL), Ionisatie (ANION), Verticale oscillatie (SWING)
Timer	1 tot 9 uur (automatisch in-/uitschakelen)
Bedieningspaneel	Knoppen ON/OFF, SPEED, COOL, SWING, ANION, TIMER, digitaal display
Filtertype	Wasbaar filter met water en mild wasmiddel
Minimale veiligheidsafstand	0,5 meter van muren of objecten
Bescherming	Automatische uitschakeling bij lege tank (knipperend druppelicoon + pieptoon)
Gebruiksvoorwaarden	Omgevingstemperatuur 18 °C tot 45 °C, watertemperatuur < 45 °C
Wateraansluiting	Mogelijk op sommige modellen (aansluitslang, Fig. 13)
Onderhoud	Regelmatig het reservoir legen en reinigen; frequent filter reinigen; maandelijks desinfecteren
Veiligheid	Het apparaat niet afdekken, luchtinlaat/-uitlaat niet blokkeren, voor onderhoud stekker uittrekken
Gebruik	Alleen binnenshuis, stabiel en vlak oppervlak, niet verplaatsen tijdens gebruik
Inbegrepen accessoires	Wielen (te monteren afhankelijk van model), aftapplug
Repareerbaarheid	Alle reparaties overlaten aan de erkende klantenservice; voedingskabel alleen vervangen door de klantenservice
Afvalverwijdering	Niet weggooien met huishoudelijk afval, volg de AEEA-richtlijn (2012/19/EU)

Veelgestelde vragen - CCX 4.0 Master

Hoe het waterreservoir vullen?

Open het reservoirluik (Fig. 2). Vul met schoon water tot het niveau tussen de markeringen MIN en MAX ligt (Fig. 3-4). Sluit het luik (Fig. 5). Niet te vol doen om overstromen te voorkomen.

Hoe de filters reinigen?

Haal de stekker uit het stopcontact. Verwijder het filter (Fig. 14). Reinig het met een mild wasmiddel en een zachte doek (Fig. 15). Zorg dat het volledig droog is voordat u het terugplaatst (Fig. 16). Vuile filters verminderen de prestaties.

Wat te doen als het scherm niet aangaat?

Controleer of het apparaat goed is aangesloten en of het stopcontact werkt. Zorg dat de spanning overeenkomt met de waarden op het typeplaatje. Als het probleem aanhoudt, neem dan contact op met de klantenservice van de verkoper.

Hoe de timerfunctie gebruiken?

Druk op de knop TIMER om de timer in of uit te schakelen. U kunt een duur van 1 tot 9 uur instellen voor het automatisch in- of uitschakelen van de koeler.

Waarom lekt er water uit het apparaat?

Mogelijke oorzaken: een losse aftapmoer, een vuile uitlaat die de afdichting verhindert, een lek in het reservoir of paneel. Draai de moer vast, reinig de uitlaat, of neem contact op met de klantenservice.

Wat is de veiligheidsafstand die moet worden aangehouden?

De minimale afstand aanbevolen tussen het apparaat en muren of andere objecten is 0,5 meter. Blokkeer nooit de luchtinlaat en -uitlaat.

Kan het apparaat worden gebruikt met kraanwater?

Ja, het wordt aanbevolen schoon water te gebruiken. Kraanwater is over het algemeen geschikt, maar als het erg kalkhoudend is, kan periodiek ontkalken nodig zijn. Vermijd vuil water omdat dit het apparaat kan beschadigen.

Hoe het reservoir legen?

Zet het apparaat uit en haal de stekker uit het stopcontact. Gebruik de speciale aftapplug (Fig. 10-12) om het water af te tappen. Kantel het apparaat indien nodig iets om al het water te verwijderen.

Hoe de ionisatiemodus activeren?

Druk op de knop ANION op het bedieningspaneel (Fig. 7-8). Deze modus geeft negatieve ionen vrij om de lucht te zuiveren. Druk nogmaals om uit te schakelen.

Kan het apparaat 's nachts worden gebruikt?

Ja, het is mogelijk om de timer te gebruiken om het uitschakelen na enkele uren te programmeren. Kies voor stille werking de snelheid LOW. Zorg dat het reservoir voldoende water bevat voor de gewenste duur.

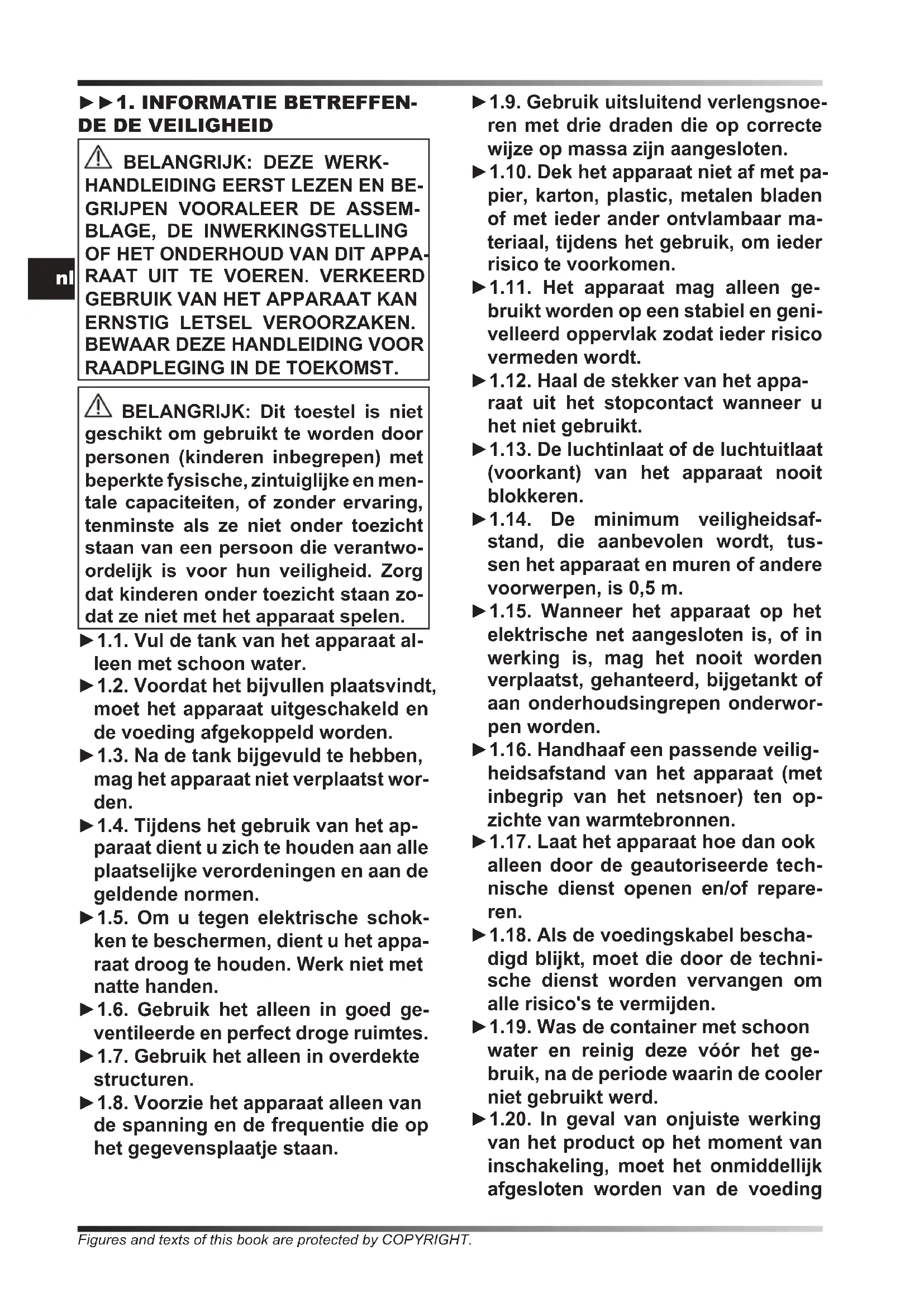

GEBRUIKSAANWIJZING CCX 4.0 Master

⚠ BELANGRIJK: Dit toestel is niet geschikt om gebruikt te worden door personen (kinderen inbegrepen) met beperkte fysische, zintuiglijke en mentale capaciteiten, of zonder ervaring, tenminste als ze niet onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid. Zorg dat kinderen onder toezicht staan zo dat ze niet met het apparaat spelen.

▶1.1. Vul de tank van het apparaat alleen met schoon water.
▶1.2. Voordat het bijvullen plaatsvindt, moet het apparaat uitgeschakeld en de voeding afgekoppeld worden.
▶1.3. Na de tank bijgevuld te hebben, mag het apparaat niet verplaatst worden.
▶1.4. Tijdens het gebruik van het apparaat dient u zich te houden aan alle plaatselijke verordeningen en aan de geldende normen.
▶1.5. Om u tegen elektrische schokken te beschermen, dient u het apparaat droog te houden. Werk niet met natte handen.
▶1.6. Gebruik het alleen in goed ge-ventileerde en perfect droge ruimtes.
▶1.7. Gebruik het alleen in overdekte structuren.
▶1.8. Voorzie het apparaat alleen van de spanning en de frequentie die op het gegevensplaatje staan.

▶1.9. Gebruik uitsluitend verlengsnoeren met drie draden die op correcte wijze op massa zijn aangesloten.
▶1.10. Dek het apparaat niet af met papier, karton, plastic, metalen bladen of met ieder ander ontvlambaar materiaal, tijdens het gebruik, om ieder risico te voorkomen.
▶1.11. Het apparaat mag alleen gebruikt worden op een stabiel en genivelleerd oppervlak zodat ieder risico vermeden wordt.
▶1.12. Haal de stekker van het apparaat uit het stopcontact wanneer u het niet gebruikt.
▶1.13. De luchtinlaat of de luchtuitlaat (voorkant) van het apparaat nooit blokkeren.
▶1.14. De minimum veiligheidsafstand, die aanbevolen wordt, tussen het apparaat en muren of andere voorwerpen, is 0,5 m.
▶1.15. Wanneer het apparaat op het elektrische net aangesloten is, of in werking is, mag het nooit worden verplaatst, gehanteerd, bijgetankt of aan onderhoudsingrepen onderworpen worden.
▶1.16. Handhaaf een passende veiligheidsafstand van het apparaat (met inbegrip van het netsnoer) ten opzichte van warmtebronnen.
▶1.17. Laat het apparaat hoe dan ook alleen door de geautoriseerde technische dienst openen en/of repareren.
▶1.18. Als de voedingskabel beschadigd blijkt, moet die door de technische dienst worden vervangen om alle risico's te vermijden.
▶1.19. Was de container met schoon water en reinig deze vóór het gebruik, na de periode waarin de cooler niet gebruikt werd.
▶1.20. In geval van onjuiste werking van het product op het moment van inschakeling, moet het onmiddellijk afgesloten worden van de voeding

en moet contact worden opgenomen met de technische dienst van de distributeur.

▶1.21. Bescherm de voedingskabel tegen potentiële schade die het gevolg is van de verplaatsing van voertuigen of voetgangers. De onjuiste aansluiting op de elektrische spanning, of de onjuiste installatie, kan het risico op elektrische schokken veroorzaken.

▶1.22. Gebruiksvoorwaarden:

A) Temperatuur van de lucht: 18°C tot 45°C; Temperatuur van het water: <45°C.
B) De lucht moet vrij zijn van stof en vervuilende stoffen, anders moet een aanvullende reiniging plaatsvinden.

▶▶2. UITPAKKEN

▶2.1. Haal al het verpakkingsmateriaal weg dat gebruikt werd om het apparaat te verpakken en te versturen, en verwijder het volgens de geldende normen.
▶2.2. Haal alle artikelen uit de verpakking.
▶2.3. Controleer of er tijdens het transport geen schade is opgetreden. Als het apparaat beschadigd lijkt, moet men onmiddellijk de concessiehouder bij wie het apparaat gekocht is daarover informeren.

▶▶3. ASSEMBLAGE

Het apparaat is uitgerust met wielen om de verplaatsing te vergemakkelijken. Al naargelang het model, kunnen de wielen al geïnstalleerd zijn of moeten nog geïnstalleerd worden. De componenten, compleet met de bijhorende montagebouten, bevinden zich in de verpakking (Fig. 1).

▶▶4. WERKING

WAARSCHUWING: Lees aandachtig de "INLICHTINGEN BETREFFENDE DE VEILIGHEID" alvorens het apparaat in te schakelen.

WAARSCHUWING: Gebruik alleen schoon water om defecten of storingen te voorkomen.

WAARSCHUWING: Controleer of uw elektrische installatie een correcte aarding heeft. De aansluiting op het elektriciteitsnet moet uitgevoerd worden in overeenstemming met de nationale normen die van kracht zijn. Voorzie het apparaat alleen van de spanning en de frequentie die op het gegevensplaatje staan.

OPMERKING: Deze modellen kunnen aangesloten worden op het waternet door de leiding aan te sluiten op de koppeling (Fig. 13).

▶▶4.1. INSCHAKELING:

▶4.1.1. Open het deurtje van de tank (Fig. 2).
▶4.1.2. Vul water bij in de tank (Fig. 3), het waterpeil moet tussen MIN en MAX van de schaalverdeling liggen (Fig. 4), om risico's te voorkomen.
▶4.1.3. Sluit het deurtje van de tank (Fig. 5).
▶4.1.4. Steek de stekker in het stopcontact (Fig. 6).
▶4.1.5. Druk op de knop ON/OFF om het apparaat in te schakelen (Fig. 9).

▶▶4.2. BEDIENINGSPANEEEL, GEBRUIK EN FUNCTIES (Fig. 7-8):

▶ ON/OFF: Maakt het mogelijk de koeler in te schakelen of uit te schakelen.
▶SPEED: Maakt het mogelijk de ventilatiesnelheid van het apparaat te verhogen of te verlagen. Er kan gekozen worden uit drie snelheden LOW, MID en HIGH.
▶COOL: Maakt het mogelijk de koelmodaliteit te activeren of te deactiveren.
▶ SWING: Maakt het mogelijk de automatische verticale oscillatie van de vinnen te activeren of te deactiveren,

die dienen voor het richten van de luchtstroom.

▶ANION: Maakt het mogelijk de ionisatiemodaliteit te activeren of te deactiveren, dus de afgifte van negatieve ionen in de omgeving, om de lucht gezonder te maken.
▶TIMER: Maakt het mogelijk de timer voor de automatische uitschakeling of inschakeling van de koeler te activeren of te deactiveren (van 1 tot 9 uur).

OPMERKING: Wanneer de icoon "DRUPPEL" (knipperend) op het bedieningspaneel verschijnt, vergezeld van een pieptoon, betekent dit dat de tank leeg is en opnieuw gevuld moet worden om de "COOL" functie te heractiveren.

▶▶4.3. UITSCHAKELING:

▶4.3.1. Druk op de knop ON/OFF om het apparaat uit te schakelen (Fig. 9).
▶4.3.2. Leeg de tank met behulp van de afvoerdop (Fig. 10-11-12).

▶▶5. REINIGING EN ONDER-HOUD

WAARSCHUWING: ALVORENS ONGEACHT WELKE ONDERHOUDSINGREEP OF REPARATIE UIT TE VOEREN, MOET DE VOEDINGSKABEL LOSGEKOPPELD WORDEN VAN HET ELEKTRICITEITSNET.

AL NAARGELANG DE OMGEVING WAARIN HET APPARAAT GEBRUIKT WORDT, KUNNEN STOF, VUIL EN DE KWALITEIT VAN HET GEBRUIKTE WATER VAN INVLOED ZIJN OP DE PRESTATIES VAN DE UNIT. AL

NAARGELANG HET MODEL KAN HET DUS NODIG ZIJN DE VOLGENDE REINIGINGSWERKZAAMHEDEN UIT TE VOEREN:

▶▶5.1. TANK:

Er wordt aanbevolen het water veelvuldig te verversen.

▶5.1.1. Schakel het apparaat uit en trek de stekker uit het stopcontact (Fig. 9-6).
▶5.1.2. Leeg de tank met behulp van de afvoerdop (Fig. 10-11-12).

▶▶5.2. FILTERS:

Er wordt aangeraden de filters veelvuldig te reinigen.

WAARSCHUWING: Vuile filters kunnen een aanzienlijke afname van de prestaties van het apparaat veroorzaken.

▶5.2.1. Schakel het apparaat uit en trek de stekker uit het stopcontact (Fig. 9-6).
▶5.2.2. Verwijder het filter (Fig. 14).
▶5.2.3. Reinig het filter met een delicaat reinigingsmiddel en een zachte doek (Fig. 15). Controleer of het filter perfect droog is.
▶5.2.4. Installeer het filter opnieuw (Fig. 16).

▶▶5.3. WATERCIRCUIT:

▶5.3.1. Om de correcte werking van de koeler te garanderen, is het nodig het apparaat volledig uit te schakelen en de COOL-modaliteit enkele minuten te deactiveren en de stagnatie van water te vermijden.
▶5.3.2. Er wordt aangeraden maandelijks een volledige cyclus uit te voeren met gebruik van schoon water en geschikte ontsmettingsproducten door de koeler buiten te laten werken.

▶▶6. STORINGEN

STORING OORZAAK OPLOSSING
Het display werkt niet	1. Geen voeding2. Defecte apparatuur	1a. Controleer of het apparaat op de voeding aangesloten is1b. Neem contact op met de technische dienst2. Neem contact op met de technische dienst
Er is geen lucht-stroom of deze is zeer gering	1. Obstructie van de luchtin-laat aan de achterkant2. Defecte apparatuur	1a. Houd de achterkant van het apparaat verwijderd van muren die de door-gang van de lucht kunnen belemmeren1b. Verwijder eventuele voorwerpen van de lucht-inlaat1c. Neem contact op met de technische dienst2. Neem contact op met de technische dienst
Het apparaat re-ageert niet op de commando's	1. Defecte apparatuur 1. Nee m contact op met de technische dienst
Het apparaat verliest water	1. De afvoerdop zit los2. De afvoer is vuil en de af-voerdop sluit niet perfect3. De tank lekt4. Het paneel druppelt	1. Sluit de dop2. Reinig de afvoer en sluit de dop3. Neem contact op met de technische dienst4. Neem contact op met de technische dienst

-Dit product werd ontworpen en gemaakt met hoogwaardige materialen en componenten, die gerecycleerd en herbruikt kunnen worden.

-Wanneer op een product het symbool van de afvalbak op wielen met een kruis erdoor is aangebracht, betekent dit dat het product valt onder de Europese Richtlijn 2012/19/UE.

-Gelieve inlichtingen in te winnen betreffende het plaatselijke systeem voor gedifferentieerde inzameling van elektrische en elektronische toestellen.

-Respecteer de plaatselijke normen die van kracht zijn, en verwijder de oude toestellen niet als gewoon huishoudelijk afval. Een correcte verwijdering van het product helpt om mogelijke negatieve gevolgen voor de gezondheid van mens en milieu te voorkomen.
