Tipo di prodotto	Raffrescatore d'aria evaporativo (climatizzazione adiabatica)
Marca	Master
Modello	CCX 4.0
Alimentazione elettrica	220-240 V ~ 50 Hz (fare riferimento alla targa dati)
Potenza massima	Non specificata nel manuale
Serbatoio dell'acqua	Capacità non specificata, riempire tra i segni MIN e MAX
Velocità di ventilazione	3 velocità: LOW, MID, HIGH
Modalità di funzionamento	Raffreddamento (COOL), Ionizzazione (ANION), Oscillazione verticale (SWING)
Timer	1 a 9 ore (accensione/spegnimento automatico)
Pannello di controllo	Pulsanti ON/OFF, SPEED, COOL, SWING, ANION, TIMER, display numerico
Tipo di filtro	Filtro lavabile con acqua e detergente delicato
Distanza di sicurezza minima	0,5 metri da pareti o oggetti
Protezione	Arresto automatico in caso di serbatoio vuoto (icona goccia lampeggiante + bip)
Condizioni di utilizzo	Temperatura ambiente 18 °C a 45 °C, temperatura dell'acqua < 45 °C
Collegamento acqua	Possibile su alcuni modelli (tubo di collegamento, Fig. 13)
Manutenzione	Svuotare e pulire regolarmente il serbatoio; pulire frequentemente il filtro; disinfettare mensilmente
Sicurezza	Non coprire l'apparecchio, non bloccare le entrate/uscite d'aria, scollegare prima della manutenzione
Utilizzo	Solo per interni, superficie stabile e piana, non spostare durante il funzionamento
Accessori inclusi	Ruote (da montare secondo il modello), tappo di scarico
Riparabilità	Affidare qualsiasi riparazione al centro di assistenza autorizzato; cavo di alimentazione sostituito solo dal centro di assistenza
Smaltimento	Non smaltire con i rifiuti domestici, seguire la direttiva RAEE (2012/19/UE)

Domande frequenti - CCX 4.0 Master

Come riempire il serbatoio dell'acqua?

Aprire il coperchio del serbatoio (Fig. 2). Riempire con acqua pulita fino a che il livello si trova tra i segni MIN e MAX (Fig. 3-4). Richiudere il coperchio (Fig. 5). Non riempire eccessivamente per evitare traboccamenti.

Come pulire i filtri?

Scollegare l'apparecchio. Rimuovere il filtro (Fig. 14). Pulirlo con un detergente delicato e un panno morbido (Fig. 15). Assicurarsi che sia perfettamente asciutto prima di reinserirlo (Fig. 16). Filtri sporchi riducono le prestazioni.

Cosa fare se lo schermo non si accende?

Verificare che l'apparecchio sia ben collegato e che la presa funzioni. Assicurarsi che la tensione corrisponda ai valori della targa dati. Se il problema persiste, contattare il centro assistenza del rivenditore.

Come utilizzare la funzione timer?

Premere il pulsante TIMER per attivare o disattivare il timer. È possibile impostare una durata da 1 a 9 ore per l'accensione o lo spegnimento automatico del raffrescatore.

Perché l'acqua perde dall'apparecchio?

Le cause possibili sono: un dado di scarico non serrato correttamente, un'uscita sporca che impedisce la tenuta, una perdita a livello del serbatoio o del pannello. Serrare il dado, pulire l'uscita, o contattare il centro assistenza.

Qual è la distanza di sicurezza da rispettare?

La distanza minima raccomandata tra l'apparecchio e pareti o altri oggetti è di 0,5 metri. Non bloccare mai le entrate e le uscite d'aria.

Si può usare l'apparecchio con acqua del rubinetto?

Sì, si consiglia di utilizzare acqua pulita. L'acqua del rubinetto generalmente va bene, ma se è molto calcarea, potrebbe essere necessaria una decalcificazione periodica. Evitare l'acqua sporca che danneggerebbe l'apparecchio.

Come svuotare il serbatoio?

Spegnere e scollegare l'apparecchio. Utilizzare il tappo speciale di scarico (Fig. 10-12) per drenare l'acqua. Inclinare leggermente l'apparecchio se necessario per evacuare tutta l'acqua.

Come attivare la modalità ionizzazione?

Premere il pulsante ANION del pannello di controllo (Fig. 7-8). Questa modalità rilascia ioni negativi per purificare l'aria. Premere di nuovo per disattivare.

L'apparecchio può essere usato di notte?

Sì, è possibile utilizzare il timer per programmare lo spegnimento dopo alcune ore. Per un funzionamento silenzioso, scegliere la velocità LOW. Assicurarsi che il serbatoio contenga abbastanza acqua per la durata desiderata.

MANUALE UTENTE CCX 4.0 Master

LIBRETTO USO E MANUTENZIONE

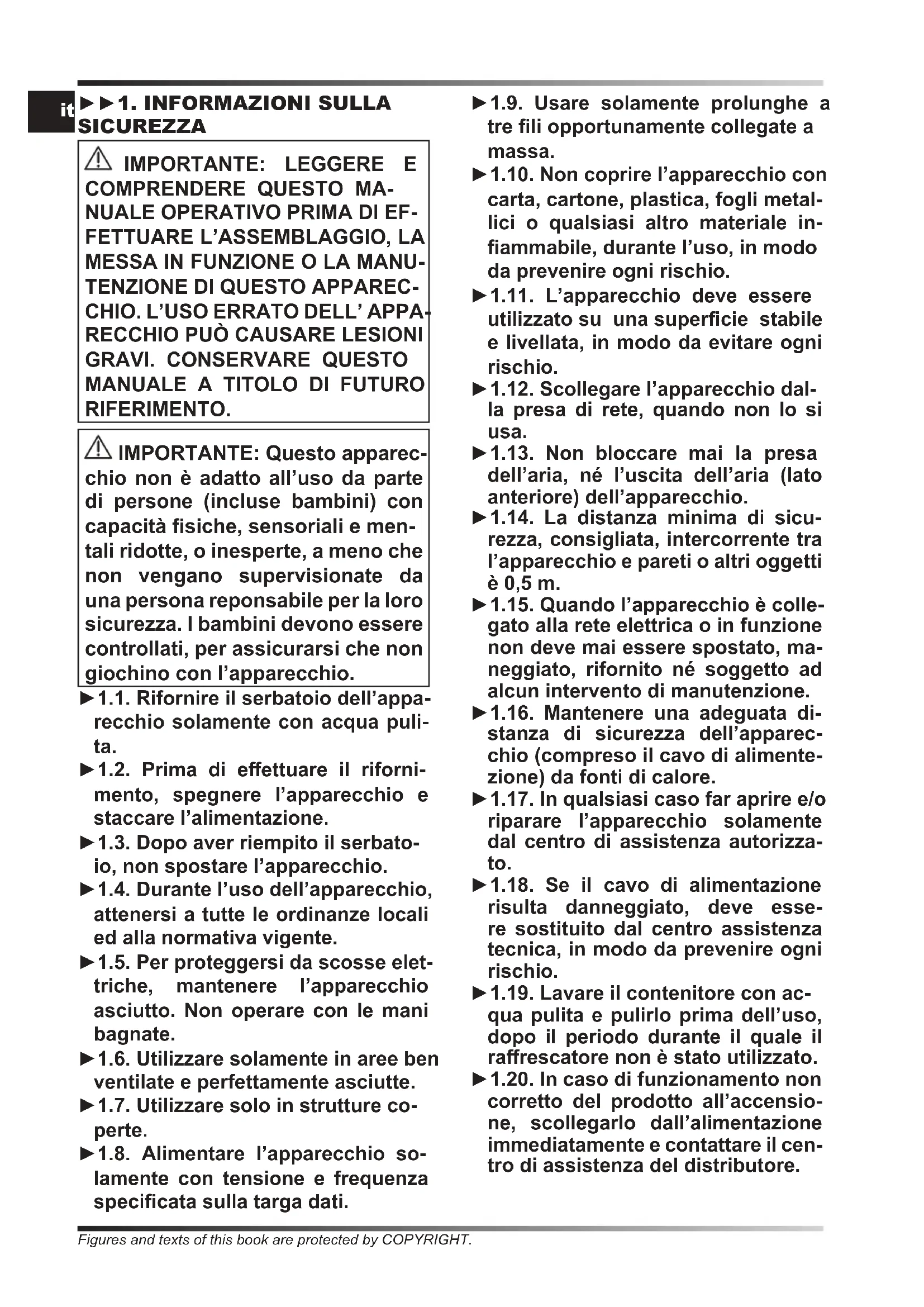

▶▶1. INFORMAZIONI SULLA SICUREZZA

⚠️ IMPORTANTE: LEGGERE E COMPRENDERE QUESTO MANUALE OPERATIVO PRIMA DI EFETTUARE L'ASSEMBLAGGIO, LA MESSA IN FUNZIONE O LA MANUTENZIONE DI QUESTO APPARECCHIO. L'USO ERRATO DELL' APPARECCHIO PUÒ CAUSARE LESIONI GRAVI. CONSERVARE QUESTO MANUALE A TITOLO DI FUTURO RIFERIMENTO.

⚠️ IMPORTANTE: Questo apparecchio non è adatto all’uso da parte di persone (incluse bambini) con capacità fisiche, sensoriali e mentali ridotte, o inesperte, a meno che non vengano supervisionate da una persona reponsabile per la loro sicurezza. I bambini devono essere controllati, per assicurarsi che non giochi con l’apparecchio.

▶1.1. Rifornire il serbatoio dell'apparecchio solamente con acqua pulita.
▶1.2. Prima di effettuare il rifornimento, spegnere l'apparecchio e staccare l'alimentazione.
▶1.3. Dopo aver riempito il serbatoio, non spostare l'apparecchio.
▶1.4. Durante l'uso dell'apparecchio, attenersi a tutte le ordinanze locali ed alla normativa vigente.
▶1.5. Per proteggersi da scosse elettriche, mantenere l'apparecchio asciutto. Non operare con le mani bagnate.
▶1.6. Utilizzare solamente in aree ben ventilate e perfettamente asciutte.
▶1.7. Utilizzare solo in strutture coperte.
▶1.8. Alimentare l'apparecchio solamente con tensione e frequenza specificata sulla targa dati.

▶1.9. Usare solamente prolunghe a tre fili opportunamente collegate a massa.
▶1.10. Non coprire l'apparecchio con carta, cartone, plastica, fogli metallici o qualsiasi altro materiale infiammabile, durante l'uso, in modo da prevenire ogni rischio.
▶1.11. L'apparecchio deve essere utilizzato su una superficie stabile e livellata, in modo da evitare ogni rischio.
▶1.12. Scollegare l'apparecchio dalla presa di rete, quando non lo si usa.
▶1.13. Non bloccare mai la presa dell'aria, né l'uscita dell'aria (lato anteriore) dell'apparecchio.
▶1.14. La distanza minima di sicurezza, consigliata, intercorrente tra l'apparecchio e pareti o altri oggetti è 0,5 m.
▶1.15. Quando l'apparecchio è collegato alla rete elettrica o in funzione non deve mai essere spostato, maneggiato, rifornito né soggetto ad alcun intervento di manutenzione.
▶1.16. Mantenere una adeguata distanza di sicurezza dell'apparecchio (compreso il cavo di alimentezione) da fonti di calore.
▶1.17. In qualsiasi caso far aprire e/o riparare l'apparecchio solamente dal centro di assistenza autorizzato.
▶1.18. Se il cavo di alimentazione risulta danneggiato, deve essere sostituito dal centro assistenza tecnica, in modo da prevenire ogni rischio.
▶1.19. Lavare il contenitore con acqua pulita e pulirlo prima dell'uso, dopo il periodo durante il quale il raffrescatore non è stato utilizzato.
▶1.20. In caso di funzionamento non corretto del prodotto all'accensione, scollegarlo dall'alimentazione immediatamente e contattare il centro di assistenza del distributore.

▶1.21. Proteggere il cavo di alimentazione da potenziali danni derivati dal movimento di veicoli o pedoni. Il collegamento improprio alla tensione elettrica o l'installazione impropria, può provocare il rischio di scosse elettriche.
▶1.22. Condizioni di utilizzo:

A) Temperatura dell'aria: 18°C a 45°C; Temperatura dell'acqua: <45°C.

B) L'aria deve essere priva di polvere, sostanze inquinanti, altrimenti deve essere fatta una pulizia supplementare.

▶▶2. DISIMBALLAGGIO

▶2.1. Rimuovere tutti i materiali di imballaggio usati per confezionare e spedire l'apparecchio e smaltirli secondo le norme vigenti.
▶2.2. Estrarre tutti gli articoli dall'imballo.
▶2.3. Controllare eventuali danni subiti durante il trasporto. Se l'apparecchio appare danneggiato, informare immediatamente il concessionario presso il quale è stato acquistato.

▶▶3. ASSEMBLAGGIO

L'apparecchio è dotato di ruote per agevolare la movimentazione. A seconda del modello, le ruote si possono trovare installate, oppure sono da installare. I componenti, completi della relativa bulloneria di montaggio, sono situati all'interno dell'imballo (Fig. 1).

▶▶4. FUNZIONAMENTO

AVVERTENZA: Leggere attentamente le "INFORMAZIONI SULLA SICUREZZA", prima di accendere l'apparecchio.

AVVERTENZA: Usare solamente acqua pulita, per evitare guasti o altre anomalie.

AVVERTENZA: Verificare la corretta messa a terra del vostro impianto elettrico. Il collegamento alla rete elettrica va fatto in accordo con le norme nazionali vigenti. Alimentare l'apparecchio solamente con tensione e frequenza specificata sulla targa dati.

NOTA: Questi modelli possono essere collegati alla rete idrica, collegando il tubo al raccordo (Fig. 13).

▶▶4.1. ACCENSIONE:

▶4.1.1. Aprire lo sportello del serbatoio (Fig. 2).
▶4.1.2. Rifornire d'acqua il sebatoio (Fig. 3), il livello dell'acqua deve essere compreso tra MIN e MAX della scala graduata (Fig. 4), al fine di evitare rischi.
▶4.1.3. Chiudere lo sportello del serbatoio (Fig. 5).
▶4.1.4. Collegare la spina di alimentazione alla rete elettrica (Fig. 6).
▶4.1.5. Premere il pulsante ON/OFF per accendere l'apparecchio (Fig. 9).

▶▶4.2. PANNELLO DI CONTROLLO, UTILIZZO E FUNZIONI (Fig. 7-8):

▶ON/OFF: Permette di accendere o spegnere il raffrescatore.
▶SPEED: Permette di aumentare o diminuire la velocità della ventilazione dell'apparecchio. Si può scegliere fra tre velocità LOW, MID e HIGH.
▶COOL: Permette di attivare o disattivare la modalità raffrescamento.
▶ SWING: Permette di attivare o disattivare l'oscillazione verticale automatica delle alette per direzionare il flusso d'aria.
▶ANION: Permette di attivare o disattivare la modalità ionizzazione,

cioè il rilascio di ioni negativi in ambiente, per rendere più salutare l'aria.

▶TIMER: Permette di attivare o disattivare il timer per lo spegnimento o l'accensione del raffrescatore in automatico (da 1 a 9 ore).

NOTA: Quando sul display del pannello di controllo appare l'icona "GOCCIA" (lampeggiando), accompagnata da un bip acustico, significa che il serbatoio è vuoto e va riempito nuovamente per riattivare la funzione "COOL".

▶▶4.3. SPEGNIMENTO:

▶4.3.1. Premere il pulsante ON/OFF per spegnere l'apparecchio (Fig. 9).

▶4.3.2. Svuotare il sebatoio grazie all'apposito tappo di scolo (Fig. 10-11-12).

▶▶5. PULIZIA E MANUTENZIONE

AVVERTENZA: PRIMA SI EFFETTUARE QUALSIASI MANUTENZIONE O RIPARAZIONE, SCOLLEGARE IL CAVO DI ALIMENTAZIONE DALLA RETE ELETTRICA.

A SECONDA DELL'AMBIENTE IN CUI L'APPARECCHIO VIENE IMPIEGATO, LA POLVERE, LO SPORCO, LA QUALITA' DELL'ACQUA UTILIZZATA POSSONO INFLUIRE SULLE PRESTAZIONI DELL'UNITÀ. QUINDI A SECONDA DEL MODELLO PUÒ RENDESI NECESSARIO LA PULIZIA DI:

▶▶5.1. SERBATOIO:

Si consiglia di cambiare l'acqua frequentemente.

▶5.1.1. Spegnere l'apparecchio e staccare la spina dalla rete elettrica (Fig. 9-6).

▶5.1.2. Svuotare il serbatoio grazie all'apposito tappo di scolo (Fig. 10-11-12).

▶▶5.2. FILTRI:

Si consiglia di pulire i filtri frequentemente.

AVVERTENZA: I filtri sporchi possono portare ad un notevole calo delle prestazioni dell'apparecchio.

▶5.2.1. Spegnere l'apparecchio e staccare la spina dalla rete elettrica (Fig. 9-6).

▶5.2.2. Rimuove i filtri (Fig. 14).

▶5.2.3. Pulire i filtri con un detergente delicato e un panno morbido (Fig. 15). Assicurarsi che i filtri siano perfettamente asciutti.

▶5.2.4. Reinstallare i filtri (Fig. 16).

▶5.3.1. Per garantire il corretto funzionamento del raffrescatore, è necessario prima di spegnere completamente l'apparecchio, disattivare per alcuni minuti la modalità COOL, al fine di evitare ristagni d'acqua.

▶5.3.2. Con frequenza mensile si consiglia di eseguire un ciclo completo utilizzando acqua pulita e prodotti di disinfezione idonei, facendo funzionare il raffrescatore all'esterno.

ANOMALIA CAUSA SOLUZIONE
Il display non funziona	1. Mancanza alimentazione2. Apparecchiatura difettosa	1a. Controllare che il dispositivo sia collegato all'ali-mentazione1b. Contattare il centro di assistenza2. Contattare il centro di as-sistenza
Non c'è flusso d'aria o è molto basso	1. Ostruzione della presa d'aria lato posteriore2. Apparecchiatura difettosa	1a. Tenere il retro dell'appa-recchio lontano da pareti che possono ostruire il passaggio dell'aria1b. Rimuovere eventuali og-getti dalla presa d'aria1c. Contattare il centro di assistenza2. Contattare il centro di as-sistenza
Il dispositivo non risponde ai comandi	1. Apparecchiatura difettosa	1. Contattare il centro di as-sistenza
Il dispositivo perde acqua	1. Il tappo di scarico è allen-tato2. Lo scarico è sporco e il tappo di scarico non chiu-de alla perfezione3. Il serbatoio perde4. Il pannello gocciola	1. Chiudere il tappo2. Pulire lo scarico e chiude-re il tappo3. Contattare il centro di as-sistenza4. Contattare il centro di as-sistenza

-Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati. -Quando ad un prodotto è attaccato il simbolo del bidone con le ruote segnato da una croce, significa che il prodotto è tutelato dalla Direttiva Europea 2012/19/UE.

-Si prega di informarsi in merito al sistema locale di raccolta differenziata per i prodotti elettrici ed elettronici.

-Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il corretto smaltimento del prodotto aiuta ad evitare possibili conseguenze negative per la salute dell'ambiente e dell'uomo.
