MANUAL DE USUARIO CCX 4.0 Master

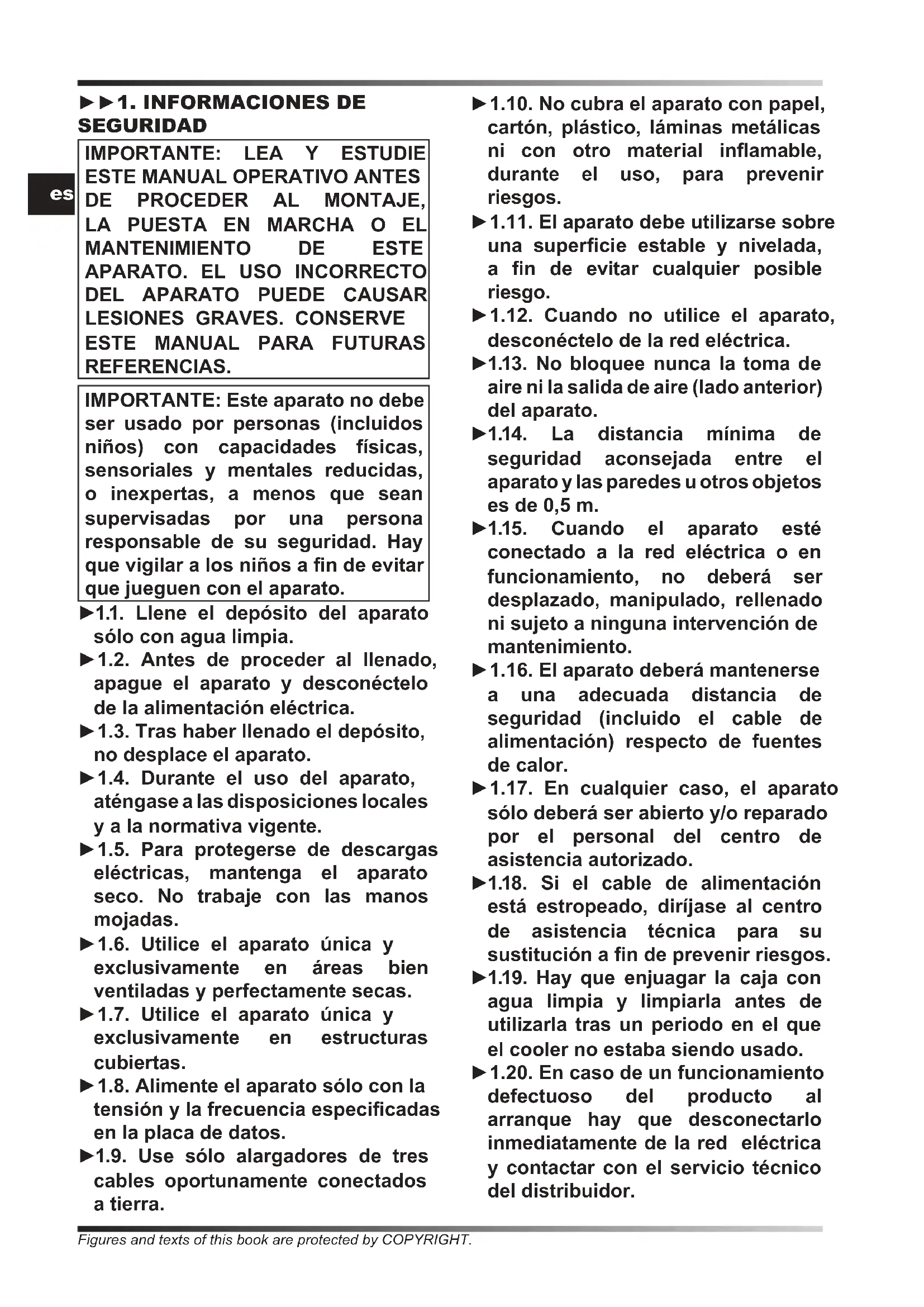

REFERENCIAS. IMPORTANTE: Este aparato no debe ser usado por personas (incluidos niños) con capacidades físicas, sensoriales y mentales reducidas, o inexpertas, a menos que sean supervisadas por una persona responsable de su seguridad. Hay que vigilar a los niños a n de evitar que jueguen con el aparato. ►1.1. Llene el depósito del aparato sólo con agua limpia. ►1.2. Antes de proceder al llenado, apague el aparato y desconéctelo de la alimentación eléctrica. ►1.3. Tras haber llenado el depósito, no desplace el aparato. ►1.4. Durante el uso del aparato, aténgase a las disposiciones locales y a la normativa vigente. ►1.5. Para protegerse de descargas eléctricas, mantenga el aparato seco. No trabaje con las manos mojadas. ►1.6. Utilice el aparato única y exclusivamente en áreas bien ventiladas y perfectamente secas. ►1.7. Utilice el aparato única y exclusivamente en estructuras cubiertas. ►1.8. Alimente el aparato sólo con la tensión y la frecuencia especicadas en la placa de datos. ►1.9. Use sólo alargadores de tres cables oportunamente conectados a tierra. ►1.10. No cubra el aparato con papel, cartón, plástico, láminas metálicas ni con otro material inamable, durante el uso, para prevenir riesgos. ►1.11. El aparato debe utilizarse sobre una supercie estable y nivelada, a n de evitar cualquier posible riesgo. ►1.12. Cuando no utilice el aparato, desconéctelo de la red eléctrica. ►1.13. No bloquee nunca la toma de aire ni la salida de aire (lado anterior) del aparato. ►1.14. La distancia mínima de seguridad aconsejada entre el aparato y las paredes u otros objetos es de 0,5 m. ►1.15. Cuando el aparato esté conectado a la red eléctrica o en funcionamiento, no deberá ser desplazado, manipulado, rellenado ni sujeto a ninguna intervención de mantenimiento. ►1.16. El aparato deberá mantenerse a una adecuada distancia de seguridad (incluido el cable de alimentación) respecto de fuentes de calor. ►1.17. En cualquier caso, el aparato sólo deberá ser abierto y/o reparado por el personal del centro de asistencia autorizado. ►1.18. Si el cable de alimentación está estropeado, diríjase al centro de asistencia técnica para su sustitución a n de prevenir riesgos. ►1.19. Hay que enjuagar la caja con agua limpia y limpiarla antes de utilizarla tras un periodo en el que el cooler no estaba siendo usado. ►1.20. En caso de un funcionamiento defectuoso del producto al arranque hay que desconectarlo inmediatamente de la red eléctrica y contactar con el servicio técnico del distribuidor. Figures and texts of this book are protected by COPYRIGHT.es ►1.21. Hay que proteger el cable alimentador contra los daños que puedan surgir provocados por la circulación de vehículos o personas. La conexión a una fuente de tensión eléctrica o a una instalación incorrecta provoca el peligro de descarga. ►1.22. Condiciones de uso: A) Temperatura del aire: entre 18°C y 45°C; Temperatura del agua: <45°C. B) La entrada de aire tiene que estar libre de polvo e impurezas, o si fuera necesario hay que utilizar un sistema de depuración añadido. ►►2. DESEMBALAJE ►2.1. Quite todos los materiales de embalaje utilizados para embalar y enviar el aparato y elimínelos respetando las normas vigentes. ►2.2. Extraiga todos las piezas del embalaje. ►2.3. Controle si han sufrido desperfectos durante el transporte. Si el aparato presenta daños, informe inmediatamente al distribuidor que se lo vendió. ►►3. MONTAJE El aparato está equipado con ruedas para facilitar su manipulación. Según el modelo, las ruedas pueden venir montadas, o bien sin montar. Los componentes, suministrados con los correspondientes pernos de montaje, se encuentran en el interior del embalaje (Fig. 1). ►►4. FUNCIONAMIENTO ADVERTENCIA: Lea atentamente las ”INFORMACIONES DE SEGURIDAD”, antes de encender el aparato. ADVERTENCIA: Utilice sólo agua limpia para evitar averías u otras anomalías. ADVERTENCIA: Verique la correcta toma de tierra de su instalación eléctrica. La conexión a la red eléctrica debe realizarse de acuerdo con las normas nacionales vigentes. Alimente el aparato sólo con la tensión y la frecuencia especicadas en la placa de datos. NOTA: Estos modelos pueden conectarse a un sistema de conductos de agua a través de la conexión de una tubería al elemento de conexión (Fig. 13). ►►4.1. ENCENDIDO: ►4.1.1. Abra el portillo del depósito (Fig. 2). ►4.1.2. Llene de agua el depósito (Fig. 3); el nivel de agua debe estar comprendido entre las señales de MÍN y MÁX de la escala graduada (Fig. 4), a n de evitar riesgos. ►4.1.3. Cierre el portillo del depósito (Fig. 5). ►4.1.4. Conecte la toma de alimentación a la red eléctrica (Fig. 6). ►4.1.5. Presione el pulsador ON/OFF para encender el aparato (Fig. 9). ►►4.2. PANEL DE CONTROL, USO Y FUNCIONES (Fig. 7-8): ►ON/OFF: Permite encender o apagar el enfriador. ►SPEED: Permite aumentar o disminuir la velocidad de la ventilación del aparato. Se puede escoger entre tres velocidades LOW (baja), MID (media) y HIGH (alta). ►COOL: Permite activar o desactivar la modalidad de enfriamiento. ►SWING: Permite activar o desactivar la oscilación vertical automática de las aletas para dirigir el ujo de aire. Figures and texts of this book are protected by COPYRIGHT.Figures and texts of this book are protected by COPYRIGHT. ►ANION: Permite activar o desactivar la modalidad de ionización, es decir el envío de iones negativos en el ambiente, para que el aire sea más saludable. ►TIMER: Permite activar o desactivar el temporizador para el apagado o el encendido del enfriador en modalidad automática (de 1 a 9 horas). NOTA: Si en la pantalla del panel de control se visualiza el icono “GOTA” (intermitente) acompañado de un bip, signica que el depósito esta vacío y debe ser llenado nuevamente para volver a activar la función “COOL”. ►►4.3. APAGADO: ►4.3.1. Presione el pulsador ON/OFF para apagar el aparato (Fig. 9). ►4.3.2. Vacíe el depósito a través del oportuno tapón de drenaje (Fig. 10-11- 12). ►►5. LIMPIEZA Y MANTENIMIENTO

ADVERTENCIA: ANTES DE

EFECTUAR OPERACIONES DE

MANTENIMIENTO O REPARACIÓN,

DESCONECTE EL CABLE DE

ALIMENTACIÓN DE LA RED

ELÉCTRICA. EN FUNCIÓN DEL AMBIENTE EN EL

QUE SE UTILICE EL APARATO, EL

POLVO, LA SUCIEDAD Y LA CALIDAD

DEL AGUA EMPLEADA PUEDEN

INFLUIR EN LAS PRESTACIONES DE

LA LIMPIEZA DE: ►►5.1. DEPÓSITO: Se aconseja cambiar el agua frecuentemente. ►5.1.1. Apague el aparato y desenchúfelo de la red eléctrica (Fig. 9-6). ►5.1.2. Vacíe el depósito a través del oportuno tapón de drenaje (Fig. 10-11- 12). ►►5.2. FILTROS: Se aconseja limpiar los ltros frecuentemente. ADVERTENCIA: Unos ltros sucios pueden conllevar una caída notable de las prestaciones del aparato. ►5.2.1. Apague el aparato y desconecte el enchufe de la red eléctrica (Fig. 9-6). ►5.2.2. Quite el ltro (Fig. 14). ►5.2.3. Limpie el ltro con un detergente delicado y un paño suave (Fig. 15). Asegúrese de que el ltro esté perfectamente seco. ►5.2.4. Vuelva a montar el ltro (Fig. 16). ►►5.3. CIRCUITO DEL AGUA: ►5.3.1. Para garantizar un buen funcionamiento del enfriador, primero hay que apagar completamente el aparato, desactivar durante unos minutos el modo de funcionamiento COOL, para evitar estancamientos de agua. ►5.3.2. Una vez al mes se aconseja realizar un ciclo completo utilizando agua limpia y productos de desinfección adecuados, poniendo en funcionamiento el enfriador en el exterior. esFigures and texts of this book are protected by COPYRIGHT.

►►6. SOLUCIÓN DE PROBLEMAS

FUNCIONAMIEN- TO DEFECTUOSO CAUSAS DEL FUNCIONAMIENTO DEFECTUOSO SOLUCIONES Pantalla LCD no fun- ciona

1. Falta de alimentación

2. Defecto del aparato

1a. Verica si el aparato está conectado a la red eléctrica 1b. Contacta con el servicio técnico del distribuidor

2. Contacta con el servicio

técnico del distribuidor No hay ujo de aire o el ujo no es su- ciente

1. La entrada de aire en la

parte trasera del aparato está tapada

2. Defecto del aparato

1a. Mueve la parte trasera del aparato a una distan- cia grande de las paredes para evitar el bloqueo de la entrada de aire 1b. Retira los objetos de la entrada de aire 1c. Contacta con el servicio técnico del distribuidor

2. Contacta con el servicio

técnico del distribuidor El aparato no respon- de a los comandos

1. Defecto del aparato 1. Contacta con el servicio

técnico del distribuidor El aparato gotea 1. El tapón de evacuación está ojo

2. La salida está obstruida y

3. El depósito gotea

1. Coloca el tapón de eva-

2. Limpia la salida y coloca el

3. Contacta con el servicio

técnico del distribuidor

4. Contacta con el servicio

técnico del distribuidorfr

OPERATIVO ANTES DE EFETUAR A

DEPENDENDO DO AMBIENTE NO

UNIDADE. PORTANTO, DE ACORDO
