MANUAL DE UTILIZADOR Boise ASTRALPOOL

BOMBAS PARA PISCINAS - Manual de Instalação e Manutenção Geral

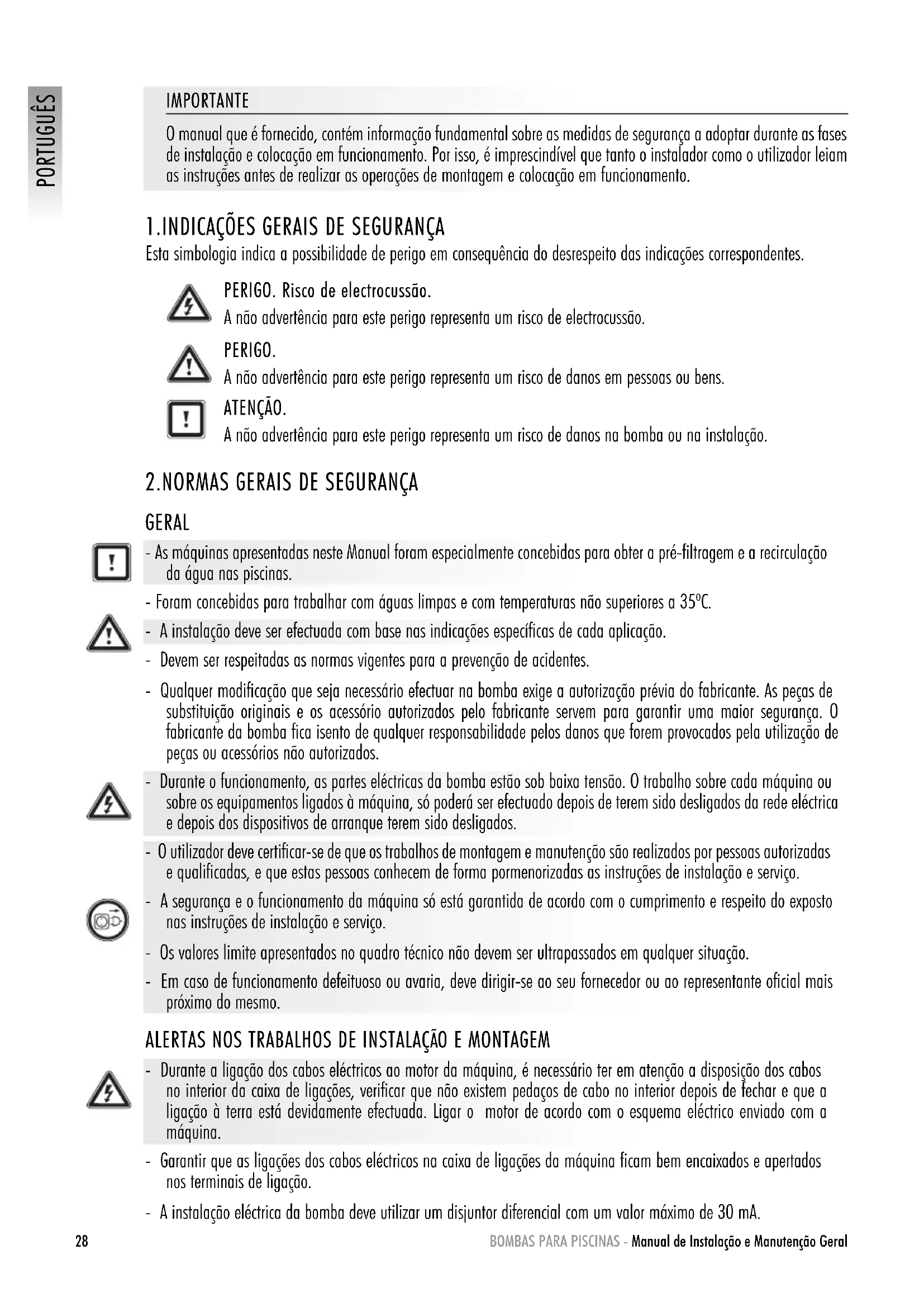

IMPORTANTE O manual que é fornecido, contém informação fundamental sobre as medidas de segurança a adoptar durante as fases de instalação e colocação em funcionamento. Por isso, é imprescindível que tanto o instalador como o utilizador leiam as instruções antes de realizar as operações de montagem e colocação em funcionamento.

1.INDICAÇÕES GERAIS DE SEGURANÇA

Esta simbologia indica a possibilidade de perigo em consequência do desrespeito das indicações correspondentes. PERIGO. Risco de electrocussão. A não advertência para este perigo representa um risco de electrocussão. PERIGO. A não advertência para este perigo representa um risco de danos em pessoas ou bens. ATENÇÃO. A não advertência para este perigo representa um risco de danos na bomba ou na instalação.

2.NORMAS GERAIS DE SEGURANÇA

GERAL - As máquinas apresentadas neste Manual foram especialmente concebidas para obter a pré-filtragem e a recirculação da água nas piscinas. - Foram concebidas para trabalhar com águas limpas e com temperaturas não superiores a 35ºC. - A instalação deve ser efectuada com base nas indicações específicas de cada aplicação. - Devem ser respeitadas as normas vigentes para a prevenção de acidentes. - Qualquer modificação que seja necessário efectuar na bomba exige a autorização prévia do fabricante. As peças de substituição originais e os acessório autorizados pelo fabricante servem para garantir uma maior segurança. O fabricante da bomba fica isento de qualquer responsabilidade pelos danos que forem provocados pela utilização de peças ou acessórios não autorizados. - Durante o funcionamento, as partes eléctricas da bomba estão sob baixa tensão. O trabalho sobre cada máquina ou sobre os equipamentos ligados à máquina, só poderá ser efectuado depois de terem sido desligados da rede eléctrica e depois dos dispositivos de arranque terem sido desligados. - O utilizador deve certificar-se de que os trabalhos de montagem e manutenção são realizados por pessoas autorizadas e qualificadas, e que estas pessoas conhecem de forma pormenorizadas as instruções de instalação e serviço. - A segurança e o funcionamento da máquina só está garantida de acordo com o cumprimento e respeito do exposto nas instruções de instalação e serviço. - Os valores limite apresentados no quadro técnico não devem ser ultrapassados em qualquer situação. - Em caso de funcionamento defeituoso ou avaria, deve dirigir-se ao seu fornecedor ou ao representante oficial mais próximo do mesmo. ALERTAS NOS TRABALHOS DE INSTALAÇÃO E MONTAGEM - Durante a ligação dos cabos eléctricos ao motor da máquina, é necessário ter em atenção a disposição dos cabos no interior da caixa de ligações, verificar que não existem pedaços de cabo no interior depois de fechar e que a ligação à terra está devidamente efectuada. Ligar o motor de acordo com o esquema eléctrico enviado com a máquina. - Garantir que as ligações dos cabos eléctricos na caixa de ligações da máquina ficam bem encaixados e apertados nos terminais de ligação. - A instalação eléctrica da bomba deve utilizar um disjuntor diferencial com um valor máximo de 30 mA.PORTUGUÊS Manual de Instalação e Manutenção Geral - BOMBAS PARA PISCINAS 29 - Comprovar que se utiliza correctamente a junta da caixa de terminais, evitando assim a entrada de água na caixa de terminais do motor eléctrico, e que foi colocada e apertada a junta de vedação no interior do passa-cabos da caixa de terminais. - É necessário ter atenção para que, de forma alguma, entre água no motor e nas partes eléctricas em tensão. - Caso a utilização prevista não seja a indicada, poderá ser necessário implementar medidas e normas técnicas suplementares.

ALERTAS NA COLOCAÇÃO EM FUNCIONAMENTO

Antes de colocar a máquina em funcionamento é necessário verificar a calibração dos dispositivos de protecção eléctricos do motor e se as protecções contra contactos eléctricos e mecânicos estão correctamente posicionados e fixados. NOTA Recomenda-se não utilizar as instalações de banho enquanto o equipamento de bombeamento está a funcionar. A bomba não deve ser utilizada quando as pessoas estão em contacto com a água. ALERTAS NOS TRABALHOS DE MONTAGEM E MANUTENÇÃO - Para a montagem e instalação das bombas é necessário ter em atenção as normas de instalação nacionais. - É necessário prestar especial atenção para que, de forma alguma, entre água no motor e nas partes eléctricas em tensão. - Evitar a qualquer momento o contacto, mesmo que acidental, com as peças móveis da máquina durante o funcionamento da mesma e/ou antes da sua paragem total. - Esperar que máquina pare completamente antes de efectuar qualquer intervenção. - Antes de ser efectuada qualquer intervenção de manutenção eléctrica ou mecânica, é necessário garantir que a máquina foi desligada da fonte de alimentação e que os dispositivos de colocação em funcionamento estão bloqueados. - É aconselhável adoptar as seguintes medidas antes de efectuar qualquer intervenção na máquina:

1. Desligar a tensão da máquina.

2. Bloquear os dispositivos de colocação em funcionamento.

3. Comprovar que no existe tensão nos circuitos, mesmo nos auxiliares, e nos serviços suplementares.

4. Esperar até que o rotor pare completamente.

A lista apresentada deve ser considerada indicativa e não vinculativa aos efeitos de segurança, podendo existir normas de segurança específicas para determinadas normas. - Verificar periodicamente:

A correcta fixação das peças mecânicas e o estado dos parafusos de suporte da máquina.

A correcta posição, a fixação e o estado dos condutores de alimentação e das peças isolantes.

A temperatura da máquina e do motor eléctrico. Em caso de anomalia, parar imediatamente a máquina e proceder à sua reparação.

As vibrações da máquina. Em caso de anomalia, parar imediatamente a máquina e proceder à sua reparação. As instruções de instalação, utilização e manutenção incluídas neste manual, devido à complexidade dos casos tratados não pretendem examinar todos os casos possíveis e imagináveis de serviço e manutenção. Caso sejam necessárias instruções suplementares ou caso surjam problemas específicos, recomenda-se contactar com o distribuidor, ou directamente com o construtor da máquina. A instalação eléctrica deve ser realizada por profissionais qualificados em instalações eléctricas. Este aparelho não se destina a pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência, salvo se tiverem tido supervisão ou instruções acerca da sua utilização por um responsável de segurança. Não permita que crianças ou adultos se apoiem ou sentem no aparelho. As crianças devem ser mantidas sob vigilância.PORTUGUÊS BOMBAS PARA PISCINAS - Manual de Instalação e Manutenção Geral30

3.INSTALAÇÃO E MONTAGEM

GERAL - A montagem e instalação das nossas bombas, só é permitida em piscinas ou tanques que cumpram a norma HD

384.7.702. Em caso de dúvida, aconselhamos a consulta de um perito.

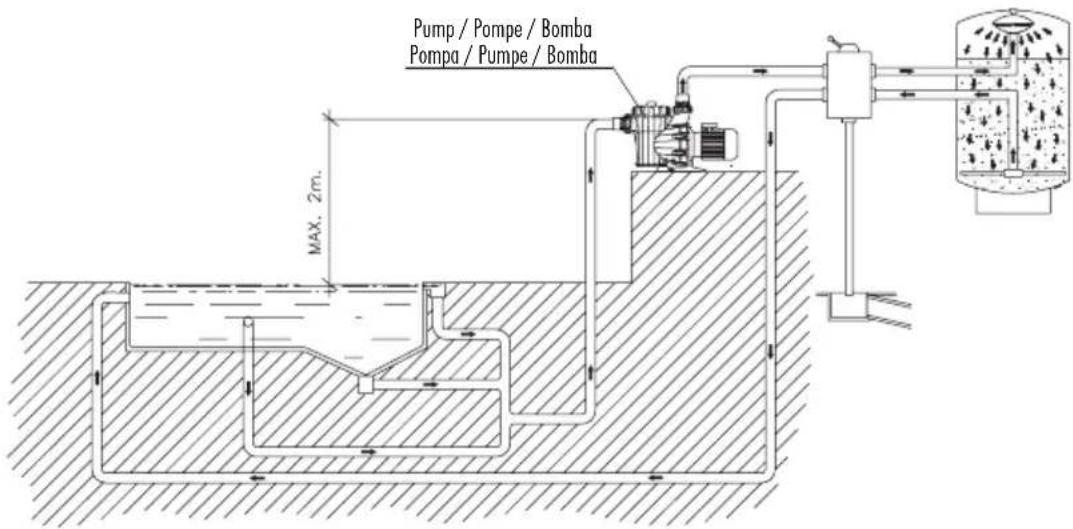

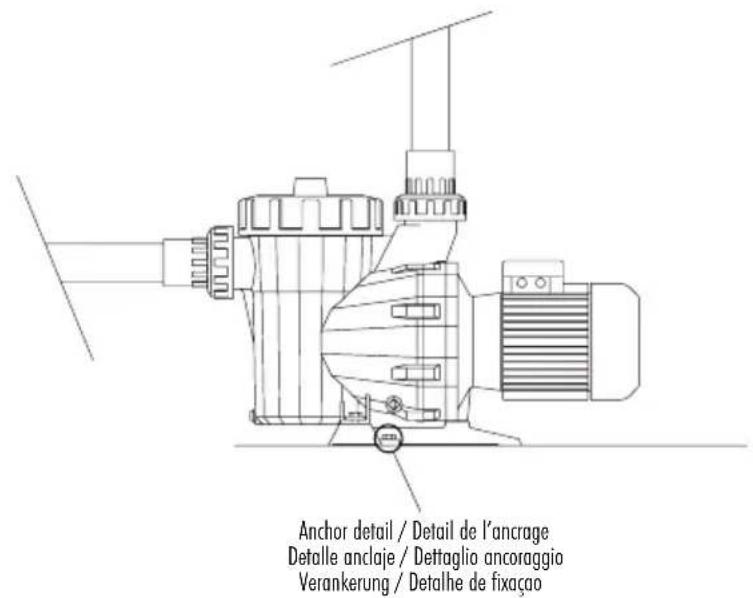

- As bombas, utilizam um pré-filtro com um cesto no seu interior pra recolher as partículas grossas, dado que estas partículas poderiam danificar a parte interior hidráulica da bomba. Este pré-filtro obriga a que a montagem da bomba seja realizada em posição horizontal. - Todas as bombas estão equipadas com uma base com dois orifícios para poderem ser instalados no solo através de uma fixação (Fig. 1). TUBAGENS - A ligação da tubagem deve ser efectuada na sequência dos racores fornecidos com a bomba; as uniões dos racores às bocas de aspiração e impulsão da bomba são de rosca e utilizam juntas de vedação para evitar a perda de água (Fig. 2). - A instalação das tubagens de impulsão deverá ser feita de forma perpendicular e bem centrada em relação à entrada onde vai ser ligada para evitar que a bomba e a tubagem sejam submetidos a esforços externos que, para além de dificultarem a montagem, poderiam acabar por romper (Fig. 2). - A tubagem de aspiração deverá ser instalada com uma ligeira inclinação para a bomba, na ordem dos 2%, evitando, desta forma, a criação de bolsas de ar (Fig. 2). - Para o correcto funcionamento da bomba é necessário efectuar o enchimento do pré-filtro da bomba até que a água chegue à conduta de aspiração (Fig.3). COLOCAÇÃO - Para melhorar o rendimento das bombas aconselha-se a sua montagem numa posição abaixo do nível de água da piscina ou do tanque. - Caso seja necessário instalar uma bomba de auto-aspiração acima do nível da água, a diferença de altura não deve ser superior a 2 metros (Fig. 4), para que a conduta de aspiração seja o mais curto possível já que, uma tubagem mais comprida aumenta o tempo de aspiração e as perdas de carga da instalação. - A bomba deve ser colocada num local onde não esteja sujeita a possíveis inundações e possa receber uma ventilação de ar seco.

INSTALAÇÃO ELÉCTRICA

- A instalação eléctrica deve dispor de um sistema de separação múltipla com uma abertura de contactos de pelo menos 3 mm. - Só deve ser utilizado um cabo rígido para ligação à rede eléctrica. Caso seja utilizado um cabo flexível para a ligação à rede eléctrica, deve utilizar terminais para ligação aos terminais do motor da bomba. - Seja qual for o tipo de bomba é necessário instalar um disjuntor diferencial de 0.03 A, para proteger contra as fugas eléctricas (indicado nos esquemas). - Ajustar convenientemente o valor do relé térmico de acordo com a intensidade da bomba. Caso a bomba tenha um motor monofásico:

Instala-se um disjuntor térmico. Para estas bombas é suficiente a instalação com interruptor de acordo com o esquema da "Ligações á rede eléctrica".

Utilizar necessariamente uma protecção de motor com protecção magneto-térmica.

Os dados de regulação do relé térmico são meramente ilustrativos, já que o motor utiliza um disjuntor incorporado.

Para 230 V deve ser utilizada uma mangueira de ligação do tipo H07 RN-F3 com uma secção de cabo adaptada à potência do motor e ao comprimento do cabo.PORTUGUÊS Manual de Instalação e Manutenção Geral - BOMBAS PARA PISCINAS 31 Caso a bomba utilize um motor trifásico:

Utilizar necessariamente uma protecção de motor com protecção magneto-térmica.

A bomba deve estar protegida para eventuais sobrecargas com um interruptor de segurança para o motor. Para intervalos de tensão diferentes a 230/400V ; 400/690V ligar a tensão mais baixa em Δ e a tensão mais alta em Υ.

Para corrente alternada utilizar uma mangueira de ligação do tipo H07 RN-F3 com uma secção do cabo adaptada à potência do motor e ao comprimento do cabo.

O cabo de alimentação só pode ser ligado por pessoal qualificado e autorizado (tipo de ligação Υ). - Antes de ligar o motor, verificar o tipo de fusível necessário. - Verificar a correcta disposição e ligação do cabo de terra na instalação do equipamento. - É muito importante respeitar as condições de instalação e as ligações eléctricas, caso contrário, o fabricante da bomba declina qualquer responsabilidade e anula a garantia. - Os motores estão sujeitos às normas da CEE com protecção IP-55 (bombas de plástico) e IP-54 (bombas de fundição). - Podem existir regulamentos especiais para a instalação. - Existe perigo de morte, caso a ligação à rede eléctrica não seja efectuada de forma adequada. 4.INSTRUÇÕES DE COLOCAÇÃO EM FUNCIONAMENTO OPERAÇÕES PRÉVIAS À COLOCAÇÃO EM FUNCIONAMENTO - Antes de colocar a bomba em funcionamento, é necessário realizar as seguintes operações:

1. Encher a bomba com água pelo pré-filtro até chegar à conduta de aspiração.

2. Caso o cesto tenha sido retirado durante estas operações, é necessário voltar a colocá-lo no interior do pré-filtro,

para impedir a entrada de partículas grossas no interior da bomba que poderiam acabar por bloquear a bomba.

3. Comprovar que a tensão e potência da rede eléctrica correspondem aos valores indicados na placa de características

da bomba. - As bombas não podem ser colocadas em funcionamento sem que o pré-filtro tenha sido previamente enchido de água, caso contrário, pode danificar a junta mecânica que vai originar fugas de água. - Comprovar que o sentido de rotação do motor é o correcto, através do ventilador situado na parte traseira do motor, que pode ser observado através do óculo na tampa do ventilador (Fig. 5). - Comprovar que o eixo da bomba roda livremente.

COLOCAÇÃO EM FUNCIONAMENTO

- Abrir todas as válvulas e ligar o motor. - Aguardar algum tempo até realizar o enchimento das tubagens. 5.MANUTENÇÃO - Limpar o cesto do pré-filtro regularmente para evitar quebras de pressão. Para evitar uma possível ruptura do cesto, não é aconselhável golpear o cesto durante as operações de limpeza. - Caso a bomba pare, verificar se o consumo de amperes do motor em funcionamento é igual ou inferior ao indicado na placa de características do fabricante, ou em caso de anomalia recorrer ao Serviço de Assistência Técnica mais próximo.PORTUGUÊS BOMBAS PARA PISCINAS - Manual de Instalação e Manutenção Geral32 - Se a amperagem for mais elevada, consultar o fabricante. - Esvaziar a bomba sempre que for necessário deixar o equipamento algum tempo fora de funcionar, principalmente em países frios onde possa existir o perigo de congelação. - Para esvaziar a bomba extrair o tampão de purga. - Os componentes da bomba que, devido à sua utilização habitual, sofram desgaste e/ou deterioração devem ser repostos periodicamente para manter o bom rendimento da bomba. Na seguinte tabela são apresentados os componentes de desgaste e/ou consumíveis da bomba e o período de vida útil estimado para cada um deles. O período estimado de vida útil das peças anteriores foi estabelecido de acordo com as condições normais de utilização e instalação do produto, sendo recomendável seguir as instruções do manual de instalação para manter o período de vida da bomba. 6.DESMONTAGEM - O conjunto do motor pode ser desmontado do corpo da bomba, sem necessidade de desligar as tubagens de aspiração e impulsão da bomba. - Para desmontar o Conjunto do motor do corpo da bomba, retirar os parafusos que os unem. DESCRIÇÃO DO COMPONENTE PERÍODO ESTIMADO DE VIDA Juntas tóricas e elementos de estanquecidade em geral 1 ano Fecho mecânico 1 ano Rolamentos 1 ano

Entrada de ar pela tubagem de aspiração Comprovar o estado de racores e as juntas do tubo de aspiração

Estanquecidade deficiente da tampa do filtro Limpar a tampa do filtro e comprovar o estado da junta de borracha

Rotação do motor invertida Inverter 2 fases da alimentação

Tensão incorrecta Comprovar as características da tensão da placa e da rede eléctrica

Perdas de carga na aspiração Evitar ao máximo que os elementos produzam perdas de carga

Fixação incorrecta da bomba Fixe correctamente a bomba

Motor bloqueado Desmonte o motor e dirija-se ao serviço técnico

Aumento da temperatura na caixa de terminais por acção do arco voltaico Comprovar as ligações da caixa de terminais

O protector térmico dispara Realizar correctamente a ligação dos cabos com os terminais das caixas de terminais

Ligações da caixa de terminais mal efectuadas Apertar correctamente o cabo no terminal / Adaptar o tamanho da ligação do cabo aos terminais da caixa de terminais

1. A bomba não enche

2. A bomba apresenta pouco caudal

3. A bomba faz ruído

4. A bomba não arranca

5. O motor faz barulho mas não roda
