BEDIENUNGSANLEITUNG Boise ASTRALPOOL

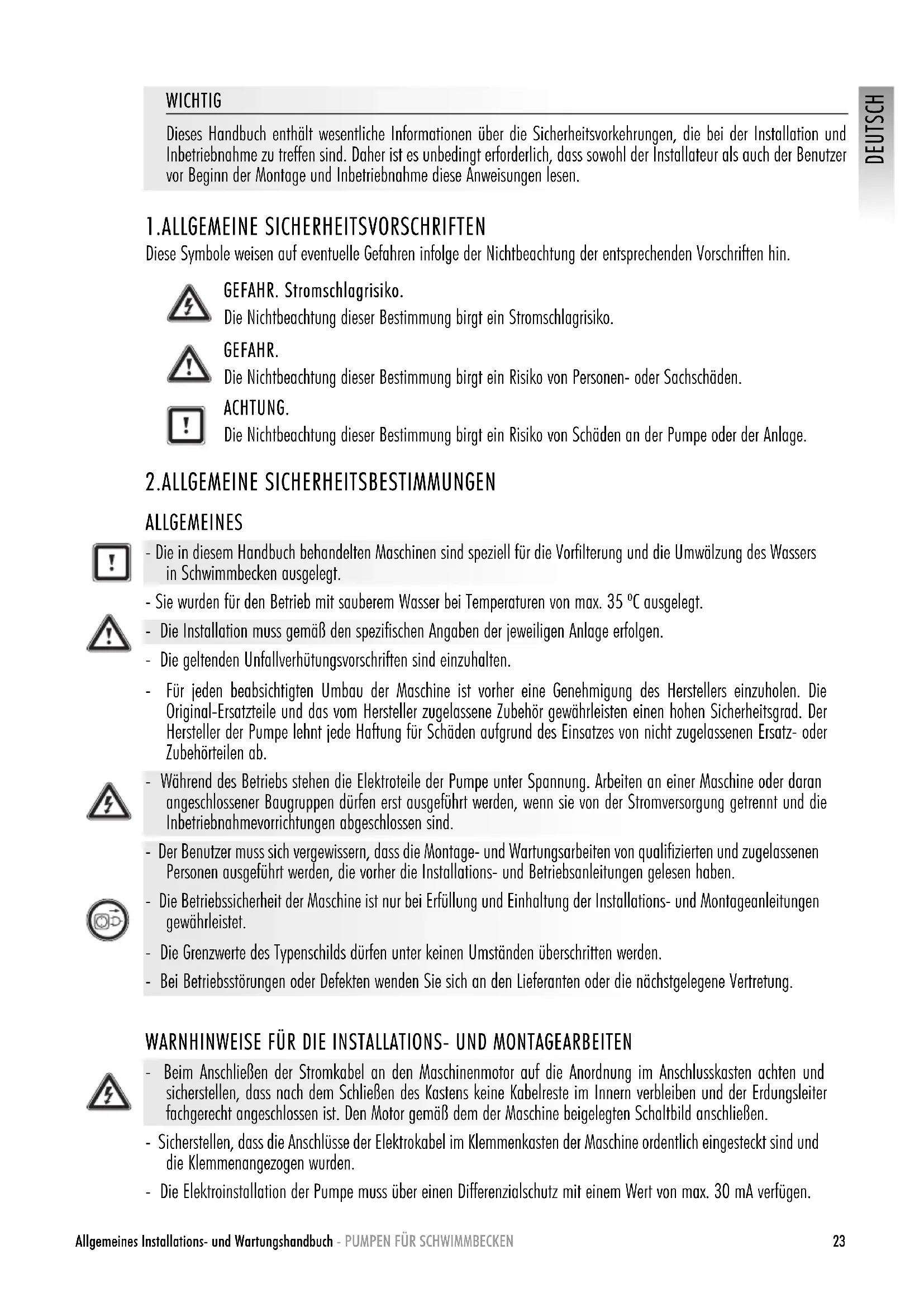

Allgemeines Installations- und Wartungshandbuch - PUMPEN FÜR SCHWIMMBECKEN 23 WICHTIG Dieses Handbuch enthält wesentliche Informationen über die Sicherheitsvorkehrungen, die bei der Installation und Inbetriebnahme zu treffen sind. Daher ist es unbedingt erforderlich, dass sowohl der Installateur als auch der Benutzer vor Beginn der Montage und Inbetriebnahme diese Anweisungen lesen. 1.ALLGEMEINE SICHERHEITSVORSCHRIFTEN Diese Symbole weisen auf eventuelle Gefahren infolge der Nichtbeachtung der entsprechenden Vorschriften hin. GEFAHR. Stromschlagrisiko. Die Nichtbeachtung dieser Bestimmung birgt ein Stromschlagrisiko. GEFAHR. Die Nichtbeachtung dieser Bestimmung birgt ein Risiko von Personen- oder Sachschäden. ACHTUNG. Die Nichtbeachtung dieser Bestimmung birgt ein Risiko von Schäden an der Pumpe oder der Anlage. 2.ALLGEMEINE SICHERHEITSBESTIMMUNGEN ALLGEMEINES - Die in diesem Handbuch behandelten Maschinen sind speziell für die Vorfilterung und die Umwälzung des Wassers in Schwimmbecken ausgelegt. - Sie wurden für den Betrieb mit sauberem Wasser bei Temperaturen von max. 35 ºC ausgelegt. - Die Installation muss gemäß den spezifischen Angaben der jeweiligen Anlage erfolgen. - Die geltenden Unfallverhütungsvorschriften sind einzuhalten. - Für jeden beabsichtigten Umbau der Maschine ist vorher eine Genehmigung des Herstellers einzuholen. Die Original-Ersatzteile und das vom Hersteller zugelassene Zubehör gewährleisten einen hohen Sicherheitsgrad. Der Hersteller der Pumpe lehnt jede Haftung für Schäden aufgrund des Einsatzes von nicht zugelassenen Ersatz- oder Zubehörteilen ab. - Während des Betriebs stehen die Elektroteile der Pumpe unter Spannung. Arbeiten an einer Maschine oder daran angeschlossener Baugruppen dürfen erst ausgeführt werden, wenn sie von der Stromversorgung getrennt und die Inbetriebnahmevorrichtungen abgeschlossen sind. - Der Benutzer muss sich vergewissern, dass die Montage- und Wartungsarbeiten von qualifizierten und zugelassenen Personen ausgeführt werden, die vorher die Installations- und Betriebsanleitungen gelesen haben. - Die Betriebssicherheit der Maschine ist nur bei Erfüllung und Einhaltung der Installations- und Montageanleitungen gewährleistet. - Die Grenzwerte des Typenschilds dürfen unter keinen Umständen überschritten werden. - Bei Betriebsstörungen oder Defekten wenden Sie sich an den Lieferanten oder die nächstgelegene Vertretung. WARNHINWEISE FÜR DIE INSTALLATIONS- UND MONTAGEARBEITEN - Beim Anschließen der Stromkabel an den Maschinenmotor auf die Anordnung im Anschlusskasten achten und sicherstellen, dass nach dem Schließen des Kastens keine Kabelreste im Innern verbleiben und der Erdungsleiter fachgerecht angeschlossen ist. Den Motor gemäß dem der Maschine beigelegten Schaltbild anschließen. - Sicherstellen, dass die Anschlüsse der Elektrokabel im Klemmenkasten der Maschine ordentlich eingesteckt sind und die Klemmenangezogen wurden. - Die Elektroinstallation der Pumpe muss über einen Differenzialschutz mit einem Wert von max. 30 mA verfügen.DEUTSCH PUMPEN FÜR SCHWIMMBECKEN - Allgemeines Installations- und Wartungshandbuch24 - Prüfen, dass die Dichtung des Klemmenkastens richtig eingesetzt ist, damit kein Wasser in den Klemmenkasten des Elektromotors eindringen kann. Weiterhin sicherstellen, dass die Stopfbüchse in der Kabeldurchführung des Klemmenkastens eingesetzt und angezogen wurde. - Insbesondere ist darauf zu achten, dass unter keinen Umständen Wasser in den Motor und in spannungsführende Elektroteile eindringen kann. - Bei anderweitiger Verwendung als angegeben könnten Umbauten und ergänzende technische Vorschriften erforderlich sein.

WARNHINWEISE FÜR DIE INBETRIEBNAHME

Vor der Inbetriebnahme der Maschine die Auslegung der elektrischen Absicherungen des Motors und die korrekte Position und Befestigung der Schutzvorrichtungen gegen elektrische und mechanische Berührungen prüfen. HINWEIS Es wird empfohlen, das Becken bei laufender Pumpenanlage nicht zu benutzen. Wenn Personen Berührung zum Wasser haben, darf die Pumpe nicht verwendet werden. WARNHINWEISE FÜR DIE MONTAGE- UND WARTUNGSARBEITEN - Für die Montage und Installation der Pumpen müssen die länderspezifischen Installationsvorschriften beachtet werden. - Insbesondere ist darauf zu achten, dass unter keinen Umständen Wasser in den Motor und in spannungsführende Elektroteile eindringt. - Unter keinen Umständen - auch nicht unbeabsichtigt - die beweglichen Teile der Maschine während des Betriebs bzw. vor ihrem völligen Stillstand berühren. - Vor Arbeiten an der Maschine abwarten, bis sie vollkommen zum Stillstand gekommen ist. - Vor elektrischen oder mechanischen Wartungseingriffen sicherstellen, dass die Maschine vom Stromnetz getrennt ist, und dass die Einschaltvorrichtungen blockiert sind. - Vor der Ausführung von Arbeiten an der Maschine sollte die nachstehenden Schritte durchgeführt werden:

1. Die Maschine spannungslos machen.

2. Die Einschaltvorrichtungen blockieren.

Sicherstellen, dass an den Stromkreisen - auch an den Neben- und Zubehör-Stromkreisen - keine Spannung anliegt.

4. Warten, bis das Laufrad vollkommen zum Stillstand gekommen ist.

Diese Liste ist als Hinweis zu Sicherheitszwecken und nicht verbindlich zu verstehen, da es in bestimmten Vorschriften spezifische Sicherheitsbestimmungen geben kann. - Regelmäßig kontrollieren:

die korrekte Befestigung der mechanischen Teile und Zustand der Befestigungsschrauben der Maschine.

die korrekte Position, Befestigung und Zustand der Netzkabel und Isolierungen.

die Temperatur der Maschine und des Elektromotors. Bei Störungen die Maschine sofort ausschalten und instand setzen.

Vibrationen an der Maschine. Bei Störungen die Maschine sofort ausschalten und instand setzen. Die Installations-, Bedienungs- und Wartungsanleitungen dieses Handbuchs können aufgrund der Komplexität nicht alle möglichen und vorstellbaren Betriebs- und Wartungsfälle behandeln. Wenn Sie zusätzliche Anweisungen benötigen oder spezifische Probleme auftreten, wenden Sie sich bitte an Ihren Händler oder direkt an den Maschinenhersteller. Die elektrische Installation muss von dazu qualifizierten Fachleuten vorgenommen werden. Diese Anlage ist nicht geeignet für Personen mit körperlicher, mentaler oder Wahrnehmungseinschränkung oder ohne Erfahrung, es sei denn, Sie werden während der Benutzung von einem Sicherheitsverantwortlichen beaufsichtigt. Weder Kinder noch Erwachsene dürfen sich auf das Gerät stützen oder sich daran anlehnen. Kinder müssen beaufsichtigt werden, um sicher zu stellen, dass Sie nicht mit dem Gerät spielen.DEUTSCH Allgemeines Installations- und Wartungshandbuch - PUMPEN FÜR SCHWIMMBECKEN 25

3.INSTALLATION UND MONTAGE

ALLGEMEINES - Die Montage und Installation unserer Pumpen ist nur in Schwimmbecken oder Teichen zulässig, die die Norm HD

384.7.702 erfüllen. Fragen Sie im Zweifelsfall Ihren Spezialisten.

- Die Pumpen besitzen einen Vorfilter mit einem eingebauten Korb, der größere Partikel herausfiltert, da diese die hydraulischen Teile mit Wasserkontakt der Pumpe beschädigen könnten. Wegen dieses Vorfilters muss die Pumpe horizontal montiert werden. - Alle Pumpen sind mit einem Ständer mit zwei Bohrungen zur Bodenverankerung ausgestattet (Abb. 1). ROHRLEITUNGEN - Der Anschluss der Rohrleitungen muss durch Verklebung mit den mitgelieferten Anschlüssen erfolgen; der Anschluss an den Saug- und Druckstutzen der Pumpe besteht aus Schraubverbindungen mit Dichtungen zur Vermeidung von Lecks an diesen Anschlüssen (Abb. 2). - Die Installation der druckseitigen Rohrleitungen muss absolut senkrecht und perfekt mittig zum Stutzen erfolgen, damit die Pumpe und Rohrleitung keinen externen Beanspruchungen ausgesetzt werden, die nicht nur die Montage erschweren, sondern auch zum Bruch führen könnten (Abb. 2). - Die saugseitigen Rohrleitungen werden zur Vermeidung von Luftblasenbildung leicht fallend (2 %) zur Pumpe verlegt (Abb. 2). - Damit die Pumpe korrekt funktioniert, muss der Vorfilter entlüftet werden, bis Wasser an der Saugleitung ausläuft (Abb. 3). AUFSTELLUNGSORT - Zur Verbesserung der Pumpenleistung wird empfohlen, sie unterhalb des Wasserspiegel des Schwimmbeckens bzw. Teichs zu montieren. - Wenn eine selbstansaugende Pumpe über dem Wasserspiegel montiert werden muss, darf der Höhenunterschied nicht über 2 Meter betragen (Abb. 4). Dabei sollte die Saugleitung so kurz wie möglich gehalten werden. Je länger die Rohrleitung ist, desto länger ist die Saugzeit und desto größer der Lastverlust der Anlage. - Die Pumpe muss vor etwaigen Überflutungen geschützt werden und eine trockene Belüftung erhalten. ELEKTROINSTALLATION - Die Elektroinstallation muss einen allpoligen Unterbrecher mit einem Öffnungsabstand der Kontakte von mindestens 3 mm haben. - Zum Netzanschluss darf nur ein Massivleiterkabel verwendet werden. Sollte ein Litzenkabel verwendet werden, muss es Kabelschuhe zum Anschluss an die Klemmen des Pumpenmotors besitzen. - Bei jedem Pumpentyp muss ein Differenzialschutz von 0,03 A eingebaut werden, um Kriechstromverluste abzusichern (in den Schaltbildern angegeben). - Den Thermorelaiswert entsprechend der Stromstärke der Pumpe einstellen. Bei Pumpen mit Einphasenmotor:

Überhitzungsschutz ist eingebaut. Die Installation mit einem Unterbrecher gemäß dem Schaltbild "Netzanschluss" ist ausreichend.

Unbedingt einen Motorschutzschalter mit Trennschalter verwenden.

Die Einstellungsdaten des Thermorelais dienen nur zur Information, da im Motor ein Schutz eingebaut ist.

Bei 230 V ein Anschlusskabel Typ H07 RN-F3 mit einem der Motorleistung und der Kabellänge entsprechenden Leiterquerschnitt verwenden.DEUTSCH PUMPEN FÜR SCHWIMMBECKEN - Allgemeines Installations- und Wartungshandbuch26 Bei Pumpen mit Dreiphasenmotor:

Unbedingt Motorschutzschalter mit Trennschalter verwenden.

Die Pumpe muss gegen Überlastung durch einen Sicherheitsschalter des Motors geschützt werden. Bei anderen Spannungen als 230/400V; 400/690V niedrigste Spannung an Δ anschließen, die höchste Spannung an Υ.

Bei Wechselstrom ein Anschlusskabel Typ H07 RN-F3 mit einem der Motorleistung und der Kabellänge entsprechenden Leiterquerschnitt verwenden.

Das Netzkabel darf nur von qualifiziertem und zugelassenem Personal angeschlossen werden (Anschlusstyp Υ). - Vor dem Anschluss des Motors den erforderlichen Sicherungstyp ermitteln. - Die korrekte Anordnung und Verbindung des Erdungskabels bei der Installation des Geräts überprüfen. - Es ist äußerst wichtig, die elektrischen Installations- und Anschlussbedingungen einzuhalten, da sonst der Pumpenhersteller jegliche Haftung ablehnt und die Gewährleistung als wirkungslos betrachtet. - Die Motoren unterliegen den EU-Vorschriften der Schutzklassen IP-55 (Kunststoffpumpen) und IP-54 (Gusspumpen). - Es können spezifische Installationsvorschriften vorhanden sein. - Ein falscher Netzanschluss kann tödliche Verletzungen zur Folge haben.

4.ANLEITUNGEN ZUR INBETRIEBNAHME

VOR DER INBETRIEBNAHME

- Vor der Inbetriebnahme der Pumpe die folgenden Abläufe ausführen:

1. Die Pumpe durch den Vorfilter mit Wasser füllen, bis es durch die Saugleitung ausläuft.

2. Wenn bei diesen Vorgängen der Korb entnommen wurde, nicht vergessen, ihn wieder im Vorfilter einzusetzen, damit

keine größeren Teilchen in die Pumpe gelangen und diese blockieren.

3. Prüfen, dass die Spannung und Stromstärke des Netzes dem Typenschild der Pumpe entsprechen.

- Die Pumpen dürfen unter keinen Umständen laufen, ohne dass der Vorfilter mit Wasser gefüllt ist. Sonst wird die mechanische Dichtung beschädigt und undicht. - Die korrekten Motorlaufrichtung anhand des Sichtfensters am Ventilatordeckel an der Rückseite des Motors überprüfen (Abb. 5). - Die Leichtgängigkeit der Pumpenwelle prüfen. INBETRIEBNAHME - Alle Ventile öffnen und den Motor anschließen. - Solange warten, bis die automatische Entlüftung der Rohrleitungen erfolgt ist. 5.WARTUNG - Den Korb des Vorfilters regelmäßig reinigen, um Druckabfälle zu vermeiden. Zur Verhinderung eines Bruchs des Korbs wird empfohlen, ihn beim Reinigen nicht auszuklopfen - Wenn die Pumpe stehen bleibt, prüfen, ob die Stromaufnahme des Motors in Ampere dem Typenschild des Herstellers entspricht. Andernfalls den nächsten Kundendienst verständigen. - Bei höherer Stromstärke den Hersteller fragen. - Die Pumpe leeren, wenn sie längere Zeit nicht in Betrieb genommen wird (insbesonders in kalten Ländern mit Frostgefahr). - Zum Entleeren der Pumpe die Ablassschraube öffnen.DEUTSCH Allgemeines Installations- und Wartungshandbuch - PUMPEN FÜR SCHWIMMBECKEN 27 - Bei jedem Öffnen des Vorfilters Verunreinigungen am Dichtungssitz und der Dichtung entfernen, um die Dichtheit des Deckelverschlusses zu gewährleisten. - Die Bauteile der Pumpe mit normalem Verschleiß bzw. Abnutzung müssen regelmäßig ersetzt werden, damit die Leistungsfähigkeit der Pumpe nicht beeinträchtigt wird. Folgende Tabelle enthät eine Aufstellung der Sicherungen und Verschleißteile der Pumpe mit deren geschätzter Lebensdauer. Die geschätzte Lebensdauer obiger Bauteile ist für normale Nutzungs- und Installationsbedingungen des Produkts festgelegt. Es ist empfehlenswert, zur Verlängerung der Lebensdauer der Pumpe die Anweisungen des Installations- Handbuchs zu befolgen. 6.DEMONTAGE - Die Motor-Baugruppe kann vom Pumpengehäuse abgebaut werden, ohne die Saug- und Druckleitung der Pumpe abzutrennen. - Zum Abnehmen der Motor-Baugruppe vom Pumpengehäuse die Verbindungsschrauben lösen.

BAUTEILBESCHREIBUNG GESCHÄTZTE LEBENSDAUER

O-Ringe und Dichtungselemente im Allgemeinen 1 Jahr Mechanischer Verschluss 1 Jahr Lager 1 Jahr

1 2 3 4 5 6 URSACHEN LÖSUNGEN

Lufteintritt über die Saugleitung Zustand der Anschlüsse und Dichtungen der Saugleitung prüfen

Mangelnde Dichtigkeit des Filterdeckels Den Filterdeckel reinigen und den Zustand der Gummidichtung prüfen

Falsche Laufrichtung des Motors 2 Pole der Netzversorgung vertauschen

Falsche Spannung Spannungsangabe am Typenschild und Netz prüfen

Der Vorfilter ist verstopft Den Filter reinigen

Lastverlust in der Ansaugleitung Möglichst verhindern, dass die Elemente Lastverlust verursachen

Unsachgemäße Befestigung der Pumpe Die Pumpe korrekt befestigen

Der Motor blockiert Den Motor ausbauen und zum Kundendienst bringen

Temperaturanstieg im Klemmenkasten aufgrund eines Spannungsbogens Die Anschlüsse im Klemmenkasten prüfen

Die Überhitzungsschutz löst aus Die Anschlüsse der Kabel an die Klemmen im Klemmenkasten fachgerecht vornehmen

Die Anschlüsse im Klemmenkasten sind mangelhaft Das Kabel richtig am Anschluss anziehen / Die Größe der Kabelverbindung an den Klemmen des Klemmenkastens anpassen 7.STÖRUNGSTABELLE

1. Die Pumpe entlüftet sich nicht

2. Die Pumpe fördert wenig Wasser

3. Die Pumpe vgerursacht Geräusche

4. Die Pumpe läuft nicht an

5. Der Motor macht Geräusche, er läuft aber nicht an

6. Der Motor bleibt stehenPORTUGUÊS
