Produkttyp	Schwimmbadfilterpumpe
Marke	AstralPool
Modell	ARAL C 1500
Kategorie	Pumpe
Verwendung	Vorfilterung und Umwälzung des Schwimmbadwassers
Maximale Wassertemperatur	35 °C
Wassertyp	Sauberes Wasser
Motortyp	Einphasig mit integriertem Thermoschutz
Stromversorgung	230 V / 50 Hz
Elektrischer Schutz	Fehlerstrom-Schutzschalter (RCD) ≤ 30 mA
Trenneinrichtung	Mehrpoliger Trennschalter mit Öffnung von 3 mm
Vorfilter	Ja, mit herausnehmbarem Korb
Sauganschluss	Mit Schraubanschlüssen und Dichtungen
Druckanschluss	Mit Schraubanschlüssen und Dichtungen
Gefälle der Saugleitung	2 % zur Pumpe hin
Max. Saughöhe über Wasserstand	2 m (0,02 MPa)
Wartung	Regelmäßige Reinigung des Vorfilterkorbs
Winterentleerung	Ja, über Entleerungsstopfen
Verschleißteile	Dichtungen (1 Jahr), Gleitringdichtung (1 Jahr), Lager (1 Jahr)
Instandhaltung	Alle 100 Betriebsstunden oder nach Bedarf
Befestigung	Auf dem Boden durch Verankerung (Fuß mit Dübeln)
Sicherheit	Nicht verwenden, wenn Personen im Wasser sind; vor Eingriffen Stromversorgung unterbrechen
Normen	Entspricht der Norm HD 384.7.702 für Schwimmbäder

Häufig gestellte Fragen - ARAL C 1500 ASTRALPOOL

Wie wird die Pumpe ARAL C 1500 entlüftet?

Zum Entlüften der Pumpe entfernen Sie den Deckel des Vorfilters durch Lösen der Mutter, dann füllen Sie die Pumpe mit Wasser über den Vorfilter, bis es aus der Saugleitung austritt. Stellen Sie sicher, dass der Korb eingesetzt ist, und schließen Sie den Deckel festdrehend.

Was tun, wenn die Pumpe nicht anläuft?

Überprüfen Sie zuerst die Stromversorgung und ob der Schutzschalter ausgelöst hat. Kontrollieren Sie, ob der Thermoschutz aktiviert ist. Wenn der Motor brummt, aber nicht dreht, ist der Motor möglicherweise blockiert: demontieren Sie den Motor und kontaktieren Sie den technischen Dienst.

Wie reinigt man den Vorfilterkorb?

Schalten Sie die Pumpe aus und trennen Sie die Stromversorgung. Schrauben Sie den Deckel des Vorfilters ab, nehmen Sie den Korb heraus und reinigen Sie ihn unter fließendem Wasser, ohne ihn zu stoßen, um Bruch zu vermeiden. Setzen Sie den Korb wieder ein und schließen Sie den Deckel, wobei Sie den Zustand der Dichtung prüfen.

Welche maximale Wassertemperatur wird von der Pumpe toleriert?

Die Pumpe ist für den Betrieb mit Wasser ausgelegt, dessen Temperatur 35 °C nicht überschreitet. Darüber hinaus können die Gleitringdichtung und die Komponenten beschädigt werden.

Wie entleert man die Pumpe für den Winter?

Trennen Sie die Stromversorgung. Öffnen Sie den Entleerungsstopfen unter der Pumpe, um das Wasser vollständig abzulassen. Wenn die Pumpe in einer kalten Region ungenutzt bleibt, ist dieser Vorgang unerlässlich, um Frostschäden zu vermeiden.

Welche Komponenten müssen regelmäßig ersetzt werden?

Die Dichtungen, die Gleitringdichtung und die Lager sind Verschleißteile. Die Anleitung gibt eine geschätzte Lebensdauer von 1 Jahr unter normalen Bedingungen an. Ersetzen Sie sie, um eine gute Leistung zu erhalten.

Welcher Kabeltyp wird für den Anschluss verwendet?

Verwenden Sie für einen einphasigen Motor (230 V) ein Kabel H07 RN-F 3-adrig mit einem Querschnitt, der an Leistung und Länge angepasst ist. Das Kabel muss von qualifiziertem Personal angeschlossen werden und der Schutzleiter muss korrekt verbunden sein.

Die Pumpe macht Geräusche, was ist zu überprüfen?

Ein abnormales Geräusch kann durch Kavitation (Lufteintritt über die Saugleitung), einen verstopften Vorfilter, eine falsche Befestigung oder einen blockierten Motor verursacht werden. Überprüfen Sie die Dichtheit der Rohre, reinigen Sie den Korb und stellen Sie sicher, dass die Pumpe fest auf dem Boden befestigt ist.

Kann ich die Pumpe verwenden, wenn sich Personen im Pool befinden?

Nein, absolut nicht. Die Anleitung gibt an, dass die Pumpe nicht verwendet werden darf, wenn Personen mit dem Wasser in Kontakt sind, wegen der Stromschlaggefahr. Warten Sie, bis das Schwimmbad leer von Badenden ist.

Was tun bei Wasserleck an der Pumpe?

Ein Leck kann von einer abgenutzten Dichtung oder einem schlecht geschlossenen Vorfilterdeckel herrühren. Überprüfen Sie die Deckeldichtung und reinigen Sie Verunreinigungen auf ihrer Auflage. Wenn das Leck bestehen bleibt, ersetzen Sie die Dichtung oder kontaktieren Sie den technischen Dienst.

BEDIENUNGSANLEITUNG ARAL C 1500 ASTRALPOOL

Dieses Handbuch enthält wesentliche Informationen über die Sicherheitsvorkehrungen, die bei der Installation und Inbetriebnahme zu treffen sind. Daher ist es unbedingt erforderlich, dass sowohl der Installateur als auch der Benutzer vor Beginn der Montage und Inbetriebnahme diese Anweisungen lesen.

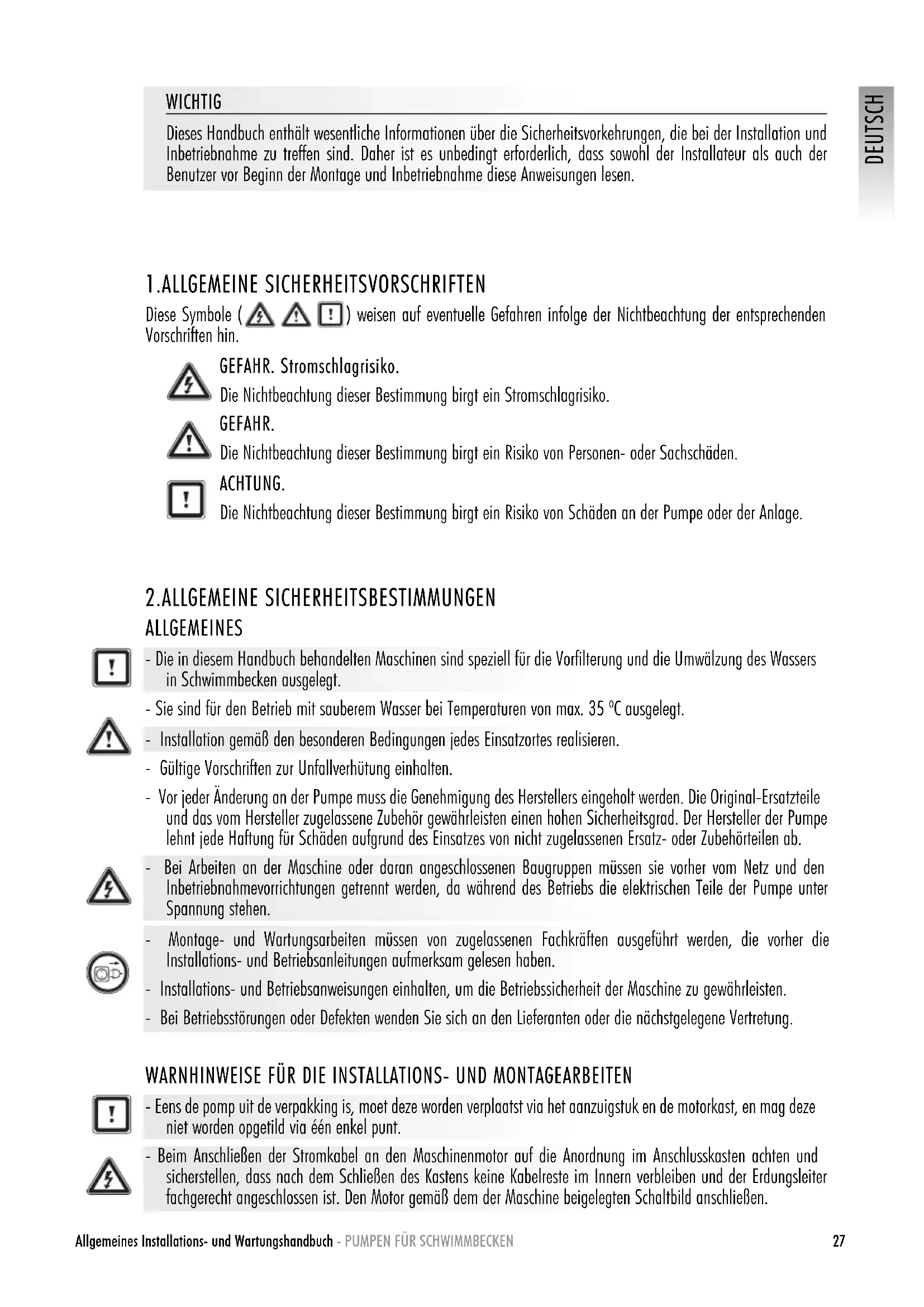

1. ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Diese Symbole ( ⚠️ ⚠️ ⚠️ ) weisen auf eventuelle Gefahren infolge der Nichtbeachtung der entsprechenden Vorschriften hin.

GEFAHR. Stromschlagrisiko.

Die Nichtbeachtung dieser Bestimmung birgt ein Stromschlagrisiko.

GEFAHR.

Die Nichtbeachtung dieser Bestimmung birgt ein Risiko von Personen- oder Sachschäden.

ACHTUNG.

Die Nichtbeachtung dieser Bestimmung birgt ein Risiko von Schäden an der Pumpe oder der Anlage.

2.ALLGEMEINE SICHERHEITSBESTIMMUNGEN

ALLGEMEINES

- Die in diesem Handbuch behandelten Maschinen sind speziell für die Vorfilterung und die Umwälzung des Wassers in Schwimmbecken ausgelegt.

- Sie sind für den Betrieb mit sauberem Wasser bei Temperaturen von max. 35 °C ausgelegt.

- Installation gemäß den besonderen Bedingungen jedes Einsatzortes realisieren.

- Gültige Vorschriften zur Unfallverhütung einhalten.

- Vor jeder Änderung an der Pumpe muss die Genehmigung des Herstellers eingeholt werden. Die Original-Ersatzteile und das vom Hersteller zugelassene Zubehör gewährleisten einen hohen Sicherheitsgrad. Der Hersteller der Pumpe lehnt jede Haftung für Schäden aufgrund des Einsatzes von nicht zugelassenen Ersatz- oder Zubehörteilen ab.

- Bei Arbeiten an der Maschine oder daran angeschlossenen Baugruppen müssen sie vorher vom Netz und den Inbetriebnahmevorrichtungen getrennt werden, da während des Betriebs die elektrischen Teile der Pumpe unter Spannung stehen.

- Montage- und Wartungsarbeiten müssen von zugelassenen Fachkräften ausgeführt werden, die vorher die Installations- und Betriebsanleitungen aufmerksam gelesen haben.

- Installations- und Betriebsanweisungen einhalten, um die Betriebssicherheit der Maschine zu gewährleisten.

- Bei Betriebsstörungen oder Defekten wenden Sie sich an den Lieferanten oder die nächstgelegene Vertretung.

WARNHINWEISE FÜR DIE INSTALLATIONS- UND MONTAGEARBEITEN

- Beim Anschließen der Stromkabel an den Maschinenmotor auf die Anordnung im Anschlusskasten achten und sicherstellen, dass nach dem Schließen des Kastens keine Kabelreste im Innern verbleiben und der Erdungsleiter fachgerecht angeschlossen ist. Den Motor gemäß dem der Maschine beigelegten Schaltbild anschließen.

• Sicherstellen, dass die Anschlüsse der Stromkabel im Klemmenkasten der Maschine ordentlich eingesteckt sind und die Anschlussklemmen angezogen wurden.
• Das Gerät muss an einen (siehe Daten auf der Plakette mit den Eigenschaften der Pumpe) Wechselstromanschluß mit Erdung angeschlossen werden. Dieser muss durch ein Differential (RCD) mit höchstens 30 mA gesichert sein.
• Dichtung des Klemmenkastens des Elektromotors richtig einsetzen, um den Eintritt von Wasser zu verhindern. Ebenso sicherstellen, dass die Stopfbüchse in der Kabeldurchführung des Klemmenkastens eingesetzt und angezogen wurde.
• Insbesondere darauf achten, dass unter keinen Umständen Wasser in den Motor und die spannungsführenden Teile eindringen kann.
• Bei anderweitiger Verwendung als angegeben sind Umbauten und ergänzende technische Vorschriften erforderlich.

WARNHINWEISE FÜR DIE INBETRIEBNAHME

Vor der Inbetriebnahme der Maschine die Auslegung der elektrischen Absicherungen des Motors und die korrekte Position und Befestigung der Schutzvorrichtungen gegen elektrische und mechanische Berührungen prüfen.

HINWEIS

Das Becken bei laufender Pumpenanlage nicht benutzen.

Wenn Personen mit dem Wasser in Berührung sind, darf die Pumpe nicht verwendet werden.

WARNHINWEISE FÜR DIE MONTAGE- UND WARTUNGSARBEITEN

• Für die Montage und Installation der Pumpen sind die länderspezifischen Montage- und Installationsvorschriften zu beachten.
• Insbesondere darauf achten, dass unter keinen Umständen Wasser in den Motor und die spannungsführenden Teile eindringen kann.
• Unter keinen Umständen - auch nicht unbeabsichtigt - die beweglichen Teile der Maschine während des Betriebs bzw. vor ihrem völligen Stillstand berühren.
• Vor Arbeiten an der Maschine abwarten, bis sie vollkommen zum Stillstand gekommen ist.
• Vor elektrischen oder mechanischen Wartungsarbeiten Maschine vom Netz trennen und Einschaltvorrichtungen blockieren.
• Vor Arbeiten an der Maschine sind nachstehende Schritte zu befolgen:

1. Die Maschine spannungslos machen.
2. Die Einschaltvorrichtungen blockieren.
3. Sicherstellen, dass an den Stromkreisen - auch an den Neben- und Zubehör-Stromkreisen - keine Spannung anliegt.
4. Warten, bis das Laufrad vollkommen zum Stillstand gekommen ist.

Diese Liste ist als Hinweis zu Sicherheitszwecken und nicht verbindlich zu verstehen, da es in bestimmten Vorschriften spezifische Sicherheitsbestimmungen geben kann.

Die Installations-, Bedienungs- und Wartungsanleitungen dieses Handbuchs können aufgrund der Komplexität nicht alle möglichen und vorstellbaren Betriebs- und Wartungsfälle behandeln. Wenn Sie zusätzliche Anweisungen benötigen oder spezifische Probleme auftreten, wenden Sie sich bitte an die mächste technische Unterstützung Service.

Die elektrische Installation muss von dazu qualifizierten Fachleuten vorgenommen werden. Diese Anlage ist nicht geeignet für Personen mit körperlicher, mentaler oder Wahrnehmungseinschränkung oder ohne Erfahrung, es sei denn, Sie werden während der Benutzung von einem Sicherheitsverantwortlichen beaufsichtigt.

Weder Kinder noch Erwachsene dürfen sich auf das Gerät stützen oder sich daran anlehnen. Kinder müssen beaufsichtigt werden, um sicher zu stellen, dass Sie nicht mit dem Gerät spielen.

3. INSTALLATION UND MONTAGE

ALLGEMEINES

- Die Montage und Installation unserer Pumpen ist nur an Schwimmbecken oder Teichen zulässig, die die Norm HD 384.7.702 erfüllen. Fragen Sie im Zweifelsfall Ihren Spezialisten.

• Aufgrund des Vorfilters ist die Pumpe horizontal zu montieren. Die Pumpen besitzen einen Vorfilter mit einem eingebauten Korb, der größere Partikel herausfiltert, da diese die wasserführenden Teile der Pumpe beschädigen können.
• Alle Pumpen sind mit einem Ständer mit Bohrungen zur Bodenverankerung ausgestattet (Abb. 1).

ROHRLEITUNGEN

• Der Anschluss der Rohrleitungen muss durch Verklebung mit den mitgelieferten Anschlüssen erfolgen; der Anschluss an den Saug- und Druckstutzen der Pumpe besteht aus Schraubverbindungen mit Dichtungen zur Vermeidung von Lecks an diesen Anschlüssen (Abb. 2).
• Die Installation der druckseitigen Rohrleitungen absolut senkrecht und genau mittig zum Stutzen realisieren, damit Pumpe und Rohrleitung keinen externen Beanspruchungen ausgesetzt werden, die nicht nur die Montage erschweren, sondern auch zum Bruch führen könnten (Abb. 2).
• Die saugseitigen Rohrleitungen zur Vermeidung von Luftblasenbildung leicht fallend (2%) zur Pumpe verlegen (Abb. 2).
• Damit die Pumpe korrekt funktioniert, muss der Vorfilter entlüftet werden, bis Wasser an der Saugleitung ausläuft (Abb. 3).

AUFSTELLUNGSORT

• Zur Verbesserung der Leistung Pumpe unterhalb des Wasserspiegels des Schwimmbeckens bzw. Teichs montieren.
• Falls eine selbstansaugende Pumpe über dem Wasserniveau zu installieren ist, darf der Druckunterschied zur Absaugung der Pumpe nicht mehr als 0,02 MPa (2 mH2O) betragen, damit der Ansaugvorgang so kurz wie möglich gehalten wird. Eine längere Rohrleitung erhöht die Ansaugzeit und den Ladeverlust der Anlage.
• Sicherstellen, dass die Pumpe vor etwaigen Überflutungen geschützt ist und eine trockene Belüftung erhält.

ELEKTROINSTALLATION

• Es muss unbedingt ein Allpolschalter mit einem Mindestabstand von 3 mm zwischen den Kontakten verwendet werden, um das Gerät von der Stromversorgung trennen zu können.
• Zum Netzanschluss ein Massivleiterkabel verwenden. Sollte ein Litzenkabel für den Netzanschluss verwendet werden, muss es mit Kabelschuhen zum Anschluss an die Klemmen des Pumpenmotors versehen werden.
• Das Gerät muss an einen (siehe Daten auf der Plakette mit den Eigenschaften der Pumpe) wechselstromanschluß mit Erdung angeschlossen werden. Dieser muss durch ein Differential (RCD) mit höchstens 30 mA gesichert sein.
• Den Thermorelaiswert entsprechend der Stromstärke der Pumpe einstellen.
• Vor dem Anschluss des Motors den erforderlichen Sicherungstyp ermitteln.
• Die korrekte Anordnung und Verbindung des Erdungskabels bei der Installation des Geräts überprüfen.
• Elektrische Installations- und Anschlussbedingungen einhalten, da sonst der Pumpenhersteller jegliche Haftung ablehnt und die Gewährleistung als wirkungslos betrachtet.
• Es können spezifische Installationsvorschriften vorhanden sein.
• Bei falschem Netzanschluss besteht ein Stromschlagrisiko

Bei Pumpen mit Einphasenmotor:

- Überhitzungsschutz ist eingebaut.

• Motorschutzschalter mit thermisch-magnetischer Auslösung verwenden.
  • Die Einstellungsdaten des Thermorelais dienen nur zur Information, da im Motor ein Schutz eingebaut ist.
• Bei 230 V ein Anschlusskabel Typ H07 RN-F3 mit einem der Motorleistung und der Kabellänge entsprechenden Leiterquerschnitt verwenden.

Bei Pumpen mit Dreiphasenmotor:

• Motorschutzschalter mit thermisch-magnetischer Auslösung verwenden.
• Pumpe mit Motor-Sicherheitsschalter gegen Überlastung schützen.
• Das Netzkabel darf nur von zugelassenen Fachkräften angeschlossen werden.

- Den Wert des Thermorelais korrekt gemäß der Tabelle der thermischen Absicherung einstellen. Für den -Anschluss (Netz 3 x 230 V) ist der Schutz mit dem höheren Wert maßgebend. Für den Y-Anschluss (Netz 3 x 400 V) ist der Schutz mit dem niedrigeren Wert maßgebend.

- Bei anderen Spannungen als 230/400V niedrigere Spannung in und höhere Spannung in Y anschließen; 400/690V.

- Bei Wechselstrom ein Anschlusskabel Typ H07 RN-F3 mit einem der Motorleistung und der Kabellänge entsprechenden Leiterquerschnitt verwenden.

4.ANLEITUNGEN ZUR INBETRIEBNAHME VOR DER INBETRIEBNAHME

- Vor der Inbetriebnahme der Pumpe die folgenden Abläufe ausführen:

1. Den Deckel des Vorfilters abnehmen. Hierzu die Befestigungsmutter abschrauben (Abb. 5).
2. Die Pumpe durch den Vorfilter mit Wasser füllen, bis es durch die Saugleitung ausläuft.
3. Wenn dabei der Korb entnommen wurde, wieder im Vorfilter einsetzen, damit keine größeren Teilchen in die Pumpe gelangen und diese blockieren.

4. Prüfen, dass die Spannung und Frequenz des Netzes dem Typenschild der Pumpe entsprechen.

5. Den Deckel des Vorfilters montieren und festschrauben. Dabei nicht vergessen, die Dichtung einzusetzen (Abb. 5).

6. Die Pumpen dürfen unter keinen Umständen laufen, ohne dass der Vorfilter mit Wasser gefüllt ist. Sonst wird die mechanische Dichtung beschädigt und undicht.

- Die korrekten Motorlaufrichtung anhand des Sichtfensters am Ventilatordeckel an der Rückseite des Motors überprüfen (Abb. 6).

INBETRIEBNAHME

• Alle Ventile öffnen und den Motor anschließen.
• Automatische Entlüftung der Rohrleitungen vornehmen. Hierfür angemessen lange warten.

5.WARTUNG

- Regelmäßig kontrollieren:

• die korrekte Befestigung der mechanischen Teile und den Zustand der Befestigungsschrauben der Maschine.
• Den Korb des Vorfilters regelmäßig reinigen, um Druckabfälle zu vermeiden. Korb beim Reinigen nicht ausklopfen, da er brechen könnte.

• De pomp moet telkens na hoogstens 100 werkuren worden nagekeken, naargelang de gewenste zuiverheid van het water.

• die Temperatur der Maschine und des Elektromotors. Bei Störungen die Maschine sofort ausschalten und wenden Sie sich bitte an die nächste technische Unterstützung Service.

• Vibrationen an der Maschine. Bei Störungen die Maschine sofort ausschalten und wenden Sie sich bitte an die nächste technische Unterstützung Service.
• Wenn die Pumpe stehen bleibt, prüfen, ob die Stromaufnahme des Motors in Ampere dem Typenschild des Herstellers entspricht. Andernfalls den nächsten Kundendienst verständigen.
• Die Pumpe leeren, wenn sie längere Zeit nicht in Betrieb genommen wird (insbesonder in kalten Ländern mit Frostgefahr).
• Zum Entleeren der Pumpe die Ablassschraube 10 öffnen.
• Bei jedem Öffnen des Vorfilters Verunreinigungen am Dichtungssitz und der Dichtung entfernen, um die Dichtigkeit des Deckelverschlusses zu gewährleisten (Abb. 5).
• Die Bauteile der Pumpe mit normalem Verschleiß bzw. Abnutzung müssen regelmäßig ersetzt werden, damit die Leistungsfähigkeit der Pumpe nicht beeinträchtigt wird. Folgende Tabelle enthät eine Aufstellung der Sicherungen und Verschleißteile der Pumpe mit deren geschätzter Lebensdauer.

BAUTEILBESCHREIBUNG GESCHÄTZTE LEBENSDAUER
O-Ringe und Dichtungselemente im Allgemeinen 1 Jahr
Mechanischer Verschluss 1 Jahr
Lager 1 Jahr

Die geschätzte Lebensdauer obiger Bauteile entspricht normalen Nutzungs- und Installationsbedingungen des Produkts.

Zur Verlängerung der Lebensdauer der Pumpe die Anweisungen des Installationshandbuchs befolgen.

6. DEMONTAGE

• Die Motor-Baugruppe kann vom Pumpengehäuse abgebaut werden, ohne die Saug- und Druckleitung der Pumpe abzutrennen.
• Zum Abnehmen der Motor-Baugruppe vom Pumpengehäuse die Verbindungsschrauben lösen.

7.STÖRUNGSTABELLE

1. Die Pumpe entlüftet sich nicht 4. Die Pumpe läuft nicht an
2. Die Pumpe fördert wenig Wasser 5. Der Motor macht Geräusche, er läuft aber nicht an
3. Die Pumpe verursacht Geräusche 6. Der Motor bleibt stehen

1	2	3	4	5	6	URS	ACHEN	LÖSUNGEN
•		•						Lufteintritt über die Saugleitung Zustand der Anschlüsse und Dichtungen der Saugleitung prüfen
•								Mangelnde Dichtigkeit des Filterdeckels	Den Filterdeckel reinigen und den Zustand der Gummidichtung prüfen
•		•						Falsche Laufrichtung des Motors	2 Pole der Netzversorgung vertauschen
••			•					Falsche Spannung	Spannungsangaben von Typenschild und Netz prüfen
		•						Der Vorfilter ist verstopft	Den Filter reinigen
		•						Lastverlust in der Installation	Möglichst verhindern, dass die Elemente Lastverlust verursachen
			•					Unsachgemäße Befestigung der Pumpe	Die Pumpe korrekt befestigen

1 2	3 4	5 6	URS	SACH	EN	LÖSUNGEN
				•		Der Motor blockiert Den Motor ausbauen und zum Kundendienst bringen
					•	Temperaturanstieg im Klemmenkasten aufgrund eines Spannungsbogens	Die Anschlüsse im Klemmenkasten prüfen
					•	Die Überhitzungsschutz löst aus	Die Anschlüsse der Kabel an die Klemmen im Klemmenkasten fachgerecht vornehmen
					•	Die Anschlüsse im Klemmenkasten sind mangelhaft	Das Kabel mit der Klemme fest anziehen / Die Größe der Kabelverbindung an die Klemmen des Klemmenkastens anpassen
