ARAL C 1500 - Pompe ASTRALPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe de filtration pour piscine
Marque	AstralPool
Modèle	ARAL C 1500
Catégorie	Pompe
Utilisation	Préfiltrage et recyclage de l'eau de piscine
Température maximale de l'eau	35 °C
Type d'eau	Eau propre
Type de moteur	Monophasé avec protecteur thermique intégré
Alimentation électrique	230 V / 50 Hz
Protection électrique	Interrupteur différentiel (RCD) ≤ 30 mA
Dispositif de coupure	Sectionneur multipolaire avec ouverture de 3 mm
Préfiltre	Oui, avec panier amovible
Raccordement aspiration	Par raccords à vis avec joints d'étanchéité
Raccordement refoulement	Par raccords à vis avec joints d'étanchéité
Pente tuyauterie aspiration	2 % vers la pompe
Hauteur d'aspiration max au-dessus niveau eau	2 m (0,02 MPa)
Entretien	Nettoyage régulier du panier du préfiltre
Vidange hivernale	Oui, par bouchon de purge
Composants consommables	Joints (1 an), fermeture mécanique (1 an), roulements (1 an)
Maintenance	Toutes les 100 heures de fonctionnement ou selon besoin
Fixation	Au sol par ancrage (pied avec mèches)
Sécurité	Ne pas utiliser si personnes dans l'eau ; couper l'alimentation avant intervention
Normes	Conforme à la norme HD 384.7.702 pour piscines

FOIRE AUX QUESTIONS - ARAL C 1500 ASTRALPOOL

Comment amorcer la pompe ARAL C 1500 ?

Pour amorcer la pompe, démontez le couvercle du préfiltre en dévissant l'écrou, puis remplissez la pompe d'eau par le préfiltre jusqu'à ce qu'elle sorte par le conduit d'aspiration. Assurez-vous que le panier est en place, puis refermez le couvercle en vissant fermement.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord l'alimentation électrique et que le disjoncteur n'a pas sauté. Contrôlez que le protecteur thermique n'est pas activé. Si le moteur émet un bourdonnement sans tourner, le moteur est peut-être bloqué : démontez le moteur et contactez le service technique.

Comment nettoyer le panier du préfiltre ?

Arrêtez la pompe et coupez l'alimentation. Dévissez le couvercle du préfiltre, retirez le panier et nettoyez-le sous l'eau courante sans le cogner pour éviter de le casser. Replacez le panier et refermez le couvercle en vérifiant l'état du joint.

Quelle est la température maximale de l'eau tolérée par la pompe ?

La pompe est conçue pour fonctionner avec une eau dont la température n'excède pas 35 °C. Au-delà, le joint mécanique et les composants risquent d'être endommagés.

Comment vidanger la pompe pour l'hiver ?

Coupez l'alimentation électrique. Ouvrez le bouchon de purge situé sous la pompe pour vider complètement l'eau. Si la pompe reste inutilisée en zone froide, cette opération est indispensable pour éviter le gel et les dégâts.

Quels sont les composants à remplacer régulièrement ?

Les joints, la fermeture mécanique et les roulements sont des pièces d'usure. La notice indique une durée de vie estimée à 1 an dans des conditions normales. Remplacez-les pour maintenir un bon rendement.

Quel type de câble électrique utiliser pour le raccordement ?

Pour un moteur monophasé (230 V), utilisez un câble H07 RN-F 3 fils avec une section adaptée à la puissance et à la longueur. Le câble doit être connecté par un personnel qualifié et le conducteur de terre correctement raccordé.

La pompe fait du bruit, que vérifier ?

Un bruit anormal peut provenir d'une cavitation (entrée d'air par l'aspiration), d'un préfiltre obstrué, d'une fixation incorrecte ou d'un moteur bloqué. Vérifiez l'étanchéité des tuyaux, nettoyez le panier et assurez-vous que la pompe est bien fixée au sol.

Puis-je utiliser la pompe si des personnes sont dans la piscine ?

Non, absolument pas. La notice précise qu'il ne faut pas utiliser la pompe si des personnes sont en contact avec l'eau, en raison du risque d'électrocution. Attendez que la piscine soit vide de baigneurs.

Que faire en cas de fuite d'eau au niveau de la pompe ?

Une fuite peut provenir d'un joint usé ou d'un couvercle de préfiltre mal fermé. Vérifiez le joint du couvercle et nettoyez les impuretés sur son support. Si la fuite persiste, remplacez le joint ou contactez le service technique.

MODE D'EMPLOI ARAL C 1500 ASTRALPOOL

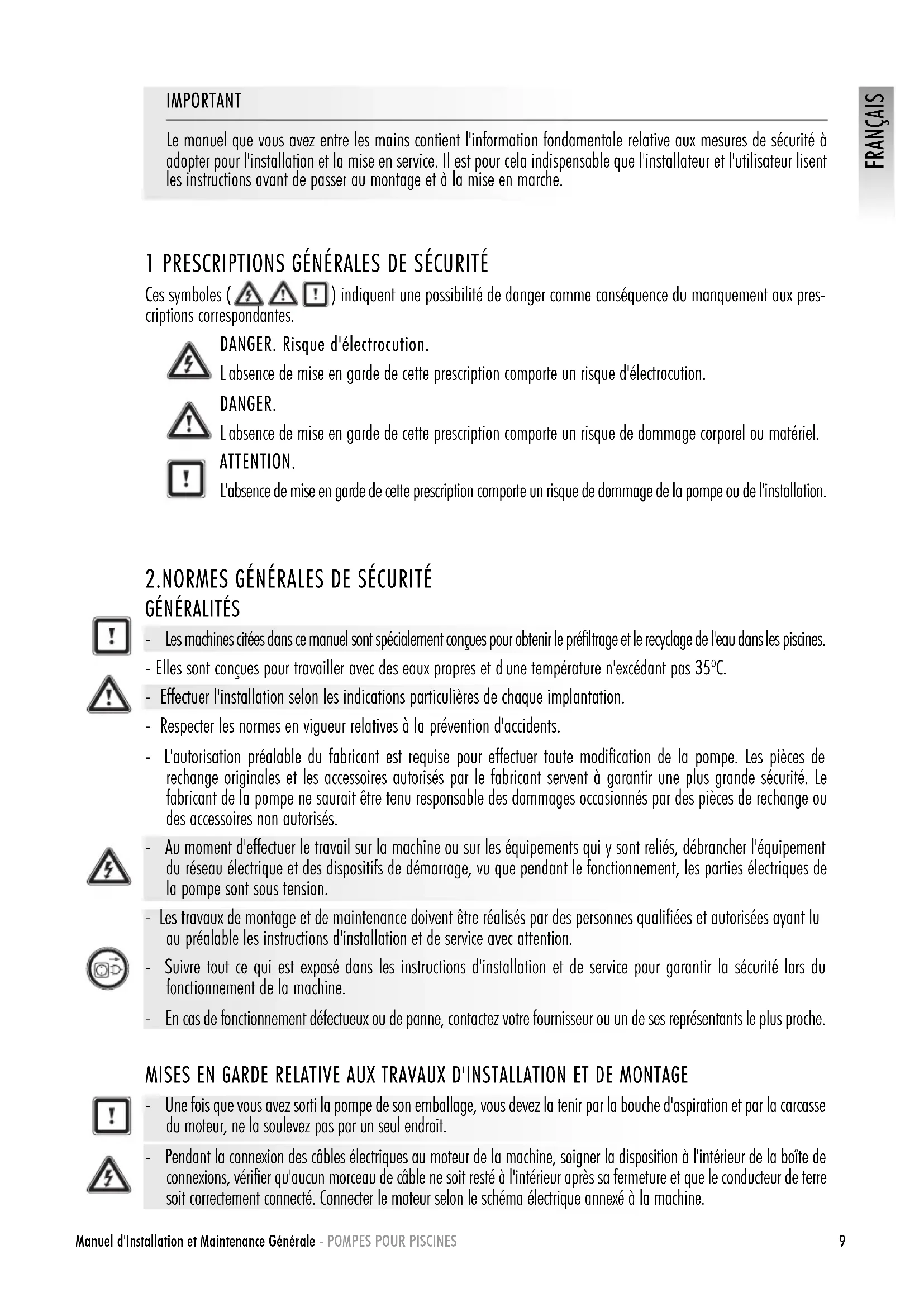

Le manuel que vous avez entre les mains contient l'information fondamentale relative aux mesures de sécurité à adopter pour l'installation et la mise en service. Il est pour cela indispensable que l'installateur et l'utilisateur lisent les instructions avant de passer au montage et à la mise en marche.

1 Prescriptions générales de sécurité

Ces symboles ( ⚠️ ⚠️ ⚠️ ) indiquent une possibilité de danger comme conséquence du manquement aux prescriptions correspondantes.

DANGER. Risque d'électrocution.

L'absence de mise en garde de cette prescription comporte un risque d'électrocution.

DANGER.

L'absence de mise en garde de cette prescription comporte un risque de dommage corporel ou matériel.

ATTENTION.

L'absence de mise en garde de cette prescription comporte un risque de dommage de la pompe ou de l'installation.

2. NORMES générales de sécurité généralités

- Les machines citées dans ce manuel sont spécialement conçues pour obtenir le préfiltrage et le recyclage de l'eau dans les piscines.

- Elles sont conçues pour travailler avec des eaux propres et d'une température n'excédant pas 35°C.

- Effectuer l'installation selon les indications particulières de chaque implantation.

- Respecter les normes en vigueur relatives à la prévention d'accidents.

- L'autorisation préalable du fabricant est requise pour effectuer toute modification de la pompe. Les pièces de rechange originales et les accessoires autorisés par le fabricant servent à garantir une plus grande sécurité. Le fabricant de la pompe ne saurait être tenu responsable des dommages occasionnés par des pièces de rechange ou des accessoires non autorisés.

- Au moment d'effectuer le travail sur la machine ou sur les équipements qui y sont reliés, débrancher l'équipement du réseau électrique et des dispositifs de démarrage, vu que pendant le fonctionnement, les parties électriques de la pompe sont sous tension.

- Les travaux de montage et de maintenance doivent être réalisés par des personnes qualifiées et autorisées ayant lu au préalable les instructions d'installation et de service avec attention.

- Suivre tout ce qui est exposé dans les instructions d'installation et de service pour garantir la sécurité lors du fonctionnement de la machine.

- En cas de fonctionnement défectueux ou de panne, contactez votre fournisseur ou l'un de ses représentants le plus proche.

MISES en GARDE relatives aux travaux d'installation et de montage

- Une fois que vous avez sorti la pompe de son emballage, vous devez la tenir par la bouche d'aspiration et par la carcasse du moteur, ne la soulevez pas par un seul endroit.

- Pendant la connexion des câbles électriques au moteur de la machine, soigner la disposition à l'intérieur de la boîte de connexions, vérifier qu'aucun morceau de câble ne soit resté à l'intérieur après sa fermeture et que le conducteur de terre soit correctement connecté. Connecter le moteur selon le schéma électrique annexé à la machine.

• Fixer les connexions des câbles électriques à la boîte de dérivation de la machine de sorte qu'elles soient bien enchâssées et pincées aux bornes de connexion.
• L'appareil doit être branché sur une prise de courant (voir informations sur la toile caractéristique de la pompe) avec prise de terre, protégé par un interrupteur différentiel (RCD) avec un courant de fonctionnement résiduel assigné qui n'excède pas 30mA.
• Utiliser correctement le joint du boîtier de dérivation du moteur électrique pour éviter l'entrée d'eau. En outre, placer et serrer le presse-étoupe à l'intérieur du passe-câbles du boîtier de dérivation.
• Faire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension et ce d'aucune façon.
• Dans le cas où l'utilisation prévue ne soit pas celle qui est mentionnée, appliquer des adaptations et des normes techniques supplémentaires.

Mise en GARDE relative à la mise en MARCHE

Avant la mise en marche de la machine, vérifier la calibration des dispositifs de protection électrique du moteur et contrôler que les protections contre les contacts électriques et mécaniques soient correctement positionnées et fixées.

Remarque

Ne pas utiliser les installations de bain pendant que l'équipement de pompage est en fonctionnement.

Ne pas utiliser la pompe si les personnes sont en contact avec l'eau.

MISES en GARDE relative aux travaux de montage et de maintenance

• Prendre en considération les réglementations nationales d'installation pour le montage et l'installation des pompes.
• Faire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension et ce d'aucune façon.
• Eviter à tout moment le contact même accidentel des parties mobiles de la machine pendant son fonctionnement et/ou avant son arrêt total.
• Attendre que la machine soit complètement arrêtée pour effectuer n'importe quelle manipulation sur elle.
• Débrancher la machine du réseau d'alimentation et bloquer les dispositifs de mise en marche avant de procéder à toute intervention de maintenance électrique ou mécanique.
• Suivre les étapes suivantes avant d'effectuer n'importe quelle intervention que ce soit sur la machine :
• Couper la tension de la machine.
• Bloquer les dispositifs de mise en marche.
• Vérifier qu'il n'y ait pas de tension dans les circuits, y compris dans les auxiliaires et les services supplémentaires.
• Attendre que la turbine s'arrête complètement.

Considérer la liste exposée comme indicative et aliénable aux effets de sécurité, étant donné que peuvent exister des normes de sécurité spécifiques de réglementations particulières.

Les instructions d'installation, utilisation et maintenance contenues dans ce manuel, en raison de la complexité des cas traités, ne prétendent pas examiner tous les cas possibles et imaginables de service et maintenance. Si des instructions supplémentaires étaient nécessaires ou si des problèmes particuliers surgissaient, ne pas hésiter à contacter le Service d'Assistance Technique le plus proche.

L'installation électrique doit être réalisée par des professionnels qualifiés en installations électriques. Cet appareil n'est pas destiné à des personnes avec des capacités physiques, sensorielles ou mentales réduites ou inexpérimentées, sauf si elles ont reçu une supervision ou des instructions concernant son utilisation par un responsable de la sécurité.

Interdisez aux enfants et aux adultes de s'appuyer ou de s'asseoir sur l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Général

• Le montage et l'installation de nos pompes sont uniquement permis dans des piscines ou des étangs conformes à la norme HD 384.7.702. En cas de doute, consulter un spécialiste.
• Réaliser le montage de la pompe en position horizontale en raison du préfiltre. Les pompes sont dotées d'un préfiltre muni en son intérieur d'un panier pour intercepter les particules volumineuses, étant donné que celles-ci peuvent endommager la partie intérieure hydraulique de la pompe.
• Toutes les pompes sont munies d'un pied avec mèches pour pouvoir les fixer au sol au moyen d'un ancrage (Schéma 1).

Tuyauterie

• Pour réaliser la connexion de la tuyauterie, la coller au système de raccords fourni avec la pompe ; les unions du raccord aux bouches d'aspiration et d'impulsion de la pompe sont à vis et sont munies de joints d'étanchéité pour éviter la perte d'eau (Schéma 2).
• Réaliser l'installation des tuyaux d'impulsion complètement perpendiculaire et bien centrée par rapport à la bouche au moment de la connexion afin d'éviter que la pompe et le tuyau soient soumis à des efforts externes qui, en plus de rendre le montage plus difficile, pourraient amener à les casser (Schéma 2).
• Installer la tuyauterie d'aspiration avec une légère pente de 2% vers la pompe pour éviter la formation de poches d'air (Schéma 2).
• Pour le fonctionnement correct de la pompe, procéder à l'amorçage du préfiltre de la pompe jusqu'à ce que l'eau sorte par le conduit d'aspiration (Schéma 3).

• Pour améliorer le rendement des pompes, les monter en dessous du niveau de l'eau de la piscine ou étang.
• Si vous devez installer une pompe auto-aspirante au-dessus du niveau de l'eau, le différentiel de pression au niveau de l'aspiration de la pompe ne doit pas dépasser 0,02 MPa (2 mH2O) ; faites en sorte que la conduite d'aspiration soit la plus courte possible puisque un tuyau plus long augmente le temps d'aspiration et les pertes de charge de l'installation.
• Faire attention à ce que la pompe soit à l'abri de possibles inondations et qu'elle reçoive une ventilation sèche.

Installation électrique

• Il est indispensable d'utiliser un dispositif de sectionnement électrique multiple avec une séparation minimum de 3mm entre les contacts afin de déconnecter l'appareil de l'alimentation électrique.
• Utiliser un câble rigide comme connexion au réseau. Si un câble flexible est utilisé pour la connexion au réseau, celui-ci doit incorporer des terminaux pour sa connexion aux bornes du moteur de la pompe.
• L'appareil doit être branché sur une prise de courant (voir informations sur la toile caractéristique de la pompe) avec prise de terre, protégé par un interrupteur différentiel (RCD) avec un courant de fonctionnement résiduel assigné qui n'excède pas 30mA.
• Ajuster convenablement la valeur du relais thermique selon l'intensité de la pompe.
• Avant de connecter le moteur, vérifier le type de fusible nécessaire.
• Vérifier la correcte disposition et connexion du câble de terre lors de l'installation de l'équipement
• Respecter les conditions d'installation et de connexion électriques : le fabricant de la pompe déclinerait toute responsabilité et déclarerait la garantie sans effet si ces conditions étaient ignorées.
• Il peut exister plusieurs règlements spéciaux relatifs à l'installation.
• Danger d'électrocution en cas de connexion de réseau inadéquate.

Si la pompe est munie d'un moteur monophasique :

• Incorpore un protecteur thermique.
• Utiliser un protège-moteur avec protection magnétothermique.
• Les données de régulation du relais thermique sont simplement données à titre d'exemple étant donné que le moteur est doté d'un protecteur incorporé.
• Pour 230 V, utiliser une gaine de connexion type H07 RN-F3 et adapter la section du câble à la puissance du moteur et à la longueur du câble.

Si la pompe est munie d'un moteur triphasé :

• Utiliser un protège-moteur avec protection magnétothermique.
• Protéger la pompe contre la surcharge avec un interrupteur de sécurité pour le moteur.
• Régler de manière pertinente la valeur du thermique, selon le tableau des protecteurs thermiques. À la connexion (Réseau de 3 x 230 V) correspond le protecteur de la plus grande valeur indiquée. À la connexion Y (Réseau de 3 x 400 V) correspond le protecteur de la plus petite valeur indiquée.
• Connecter la tension la plus basse sur et la tension la plus haute sur Y pour des intervalles de tension différents de 230/400V; 400/690V.
• Pour du courant alternatif, utiliser une gaine de connexion type H07 RN-F3 où la section du câble s'adapte à la puissance du moteur et à la longueur du câble.
• Le câble secteur ne peut être connecté que par un personnel qualifié et autorisé.

Questions relatives à la mise en MARCHE

- Avant la mise en marche de la pompe, réaliser les opérations suivantes :

1. Démonter le couvercle du préfiltre en dévissant l'écrou qui la soutient (Schéma 5).
2. Remplir la pompe d'eau par le préfiltre jusqu'à ce qu'elle sorte par le conduit d'aspiration.
3. Si pendant ces opérations le panier s'était extrait, ne pas oublier de le placer à nouveau à l'intérieur du préfiltre, afin d'éviter l'entrée de particules volumineuses à l'intérieur de la pompe qui pourraient la bloquer.
4. Vérifier que la tension et la fréquence du réseau correspondent à celles que stipule la plaque de caractéristiques de la pompe.

- Placer le couvercle préfiltre et fermer en le vissant sans oublier de placer le joint à son emplacement (Schéma 5).

- Les pompes ne peuvent en aucun cas travailler sans avoir rempli au préalable le préfiltre d'eau étant donné que dans le cas contraire, cela pourrait endommager le joint mécanique et provoquer la perte d'eau.

- Vérifier que le sens de rotation du moteur est correct en utilisant le ventilateur situé sur la partie arrière du moteur et en observant par le couvercle du ventilateur (Schéma 6).

Mise en MARCHE

• Ouvrir toutes les vannes et connecter le moteur.
• Effectuer l'auto-amorçage de la tuyauterie et attendre qu'il se produise dans un temps raisonnable.

5 Maintenance

- Contrôler régulièrement :

• La correcte fixation des parties mécaniques et l'état des vis de support de la machine.
• Nettoyer le panier du préfiltre régulièrement pour éviter les chutes de pression. Pour éviter une rupture du panier, ne pas le cogner pendant toute la durée du nettoyage.
• Vérifiez la pompe toutes les 100 heures de fonctionnement ou avant, suivant le niveau de propreté de l'eau.
• La température de la machine et du moteur électrique. En cas d'anomalie, arrêter immédiatement la machine et contacter le Service d'Assistance Technique le plus proche.
• Les vibrations de la machine. En cas d'anomalie, arrêter immédiatement la machine et procéder à contacter le Service d'Assistance Technique le plus proche.

- Si la pompe s'arrête, vérifier que la consommation en ampères du moteur soit égale ou inférieure à la valeur marquée sur la plaque de caractéristiques du fabricant, ou à défaut, contacter le Service d'Assistance Technique le plus proche.

- Vider la pompe si elle doit rester un certain temps sans fonctionner, principalement dans des zones froides où peut exister un risque de congélation.

• Pour effectuer la vidange de la pompe, extraire le bouchon de purge 10.
• Chaque fois que le préfiltre s'ouvre, nettoyer les impuretés du support du joint pour s'assurer de l'étanchéité de la fermeture du couvercle (Schéma 5).
• Les composants de la pompe, dont l'usage habituel fait qu'ils souffrent d'usure et/ou de détérioration, doivent être changés régulièrement pour maintenir un bon rendement de la pompe. Le tableau suivant propose une liste des composants fongibles et/ou consommables de la pompe et l'estimation de leur durée de vie.

DESCRIPTION COMPOSANT DURÉE DE VIE ESTIMÉE
Joints 0 et éléments d'étanchéité en général 1 an
Fermeture mécanique 1 an
Rodages 1 an

La période approximative de durée utile des pièces précédentes a été établie dans des conditions normales d'utilisation et d'installation du produit.

Suivre les instructions du manuel d'installation pour maintenir la période de vie utile de la pompe.

6. Démontage

• L'ensemble du moteur peut être démonté du corps de la pompe, sans nécessité de déconnecter les tuyaux d'aspiration et d'impulsion de la pompe.
• Pour démonter l'ensemble moteur du corps de la pompe, ôter les vis qui les unissent.

7 Tableau de dysfonctionnements

1. La pompe ne s'amorce pas 4. La pompe ne démarre pas
2. La pompe présente un débit faible 5. Le moteur fait du bruit mais ne se met pas en marche.
3. La pompe fait du bruit. Arrêt du moteur.

1	2	3	4	5	6	CAUSES	SOLUTIONS
•		•						Entrée d'air par le tuyau d'aspiration
•								Mauvaise étanchéité du couvercle du filtre
•		•						Rotation du moteur inversée Inverser les 2 phases d'alimentation
•••								Tension erronée
		•						Préfiltre obstrué Nettoyer le filtre
		•						Pertes de charge dans l'installation
			•					Fixation incorrecte de la pompe Fixer
					•			Moteur bloqué Démonter le moteur et consulter le service technique
						•		Augmentation de la température dans la boîte de dérivation par effet d'arc de tension
						•		Le protecteur thermique s'active
						•		Connexions de la boîte de dérivation mal effectuées
