ARAL C 1500 - Bomba ASTRALPOOL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de filtración para piscina
Marca	AstralPool
Modelo	ARAL C 1500
Categoría	Bomba
Uso	Prefiltrado y reciclaje del agua de piscina
Temperatura máxima del agua	35 °C
Tipo de agua	Agua limpia
Tipo de motor	Monofásico con protector térmico integrado
Alimentación eléctrica	230 V / 50 Hz
Protección eléctrica	Interruptor diferencial (RCD) ≤ 30 mA
Dispositivo de corte	Seccionador multipolar con apertura de 3 mm
Prefiltro	Sí, con cesta extraíble
Conexión aspiración	Por racores de rosca con juntas de estanqueidad
Conexión impulsión	Por racores de rosca con juntas de estanqueidad
Pendiente tubería aspiración	2 % hacia la bomba
Altura de aspiración máx. sobre nivel de agua	2 m (0,02 MPa)
Mantenimiento	Limpieza regular de la cesta del prefiltro
Vaciado invernal	Sí, mediante tapón de purga
Componentes consumibles	Juntas (1 año), cierre mecánico (1 año), rodamientos (1 año)
Mantenimiento	Cada 100 horas de funcionamiento o según sea necesario
Fijación	Al suelo mediante anclaje (pie con tacos)
Seguridad	No utilizar si hay personas en el agua; cortar la alimentación antes de intervenir
Normas	Conforme a la norma HD 384.7.702 para piscinas

Preguntas frecuentes - ARAL C 1500 ASTRALPOOL

¿Cómo cebar la bomba ARAL C 1500?

Para cebar la bomba, desmonte la tapa del prefiltro desenroscando la tuerca, luego llene la bomba de agua a través del prefiltro hasta que salga por el conducto de aspiración. Asegúrese de que la cesta esté colocada y luego cierre la tapa atornillando firmemente.

¿Qué hacer si la bomba no arranca?

Primero verifique la alimentación eléctrica y que el disyuntor no haya saltado. Controle que el protector térmico no esté activado. Si el motor emite un zumbido sin girar, el motor puede estar bloqueado: desmonte el motor y contacte al servicio técnico.

¿Cómo limpiar la cesta del prefiltro?

Detenga la bomba y corte la alimentación. Desenrosque la tapa del prefiltro, retire la cesta y límpiela con agua corriente sin golpearla para evitar romperla. Vuelva a colocar la cesta y cierre la tapa verificando el estado de la junta.

¿Cuál es la temperatura máxima del agua tolerada por la bomba?

La bomba está diseñada para funcionar con agua cuya temperatura no exceda los 35 °C. Más allá, la junta mecánica y los componentes corren el riesgo de dañarse.

¿Cómo vaciar la bomba para el invierno?

Corte la alimentación eléctrica. Abra el tapón de purga situado debajo de la bomba para vaciar completamente el agua. Si la bomba permanece sin usar en zona fría, esta operación es indispensable para evitar la congelación y los daños.

¿Cuáles son los componentes a reemplazar regularmente?

Las juntas, el cierre mecánico y los rodamientos son piezas de desgaste. El manual indica una vida útil estimada de 1 año en condiciones normales. Reemplácelos para mantener un buen rendimiento.

¿Qué tipo de cable eléctrico usar para la conexión?

Para un motor monofásico (230 V), use un cable H07 RN-F 3 hilos con una sección adaptada a la potencia y la longitud. El cable debe ser conectado por personal calificado y el conductor de tierra correctamente conectado.

La bomba hace ruido, ¿qué verificar?

Un ruido anormal puede deberse a cavitación (entrada de aire por la aspiración), un prefiltro obstruido, una fijación incorrecta o un motor bloqueado. Verifique la estanqueidad de las tuberías, limpie la cesta y asegúrese de que la bomba esté bien fijada al suelo.

¿Puedo usar la bomba si hay personas en la piscina?

No, absolutamente no. El manual especifica que no se debe usar la bomba si hay personas en contacto con el agua, debido al riesgo de electrocución. Espere a que la piscina esté vacía de bañistas.

¿Qué hacer en caso de fuga de agua en la bomba?

Una fuga puede deberse a una junta desgastada o una tapa de prefiltro mal cerrada. Verifique la junta de la tapa y limpie las impurezas en su soporte. Si la fuga persiste, reemplace la junta o contacte al servicio técnico.

MANUAL DE USUARIO ARAL C 1500 ASTRALPOOL

BOMBAS PARA PISCINAS

POMPA PER PISCINAS

PUMPEN FÜR SCHWIMMBECKEN

BOMBAS PARA PISCINAS

ASTRALPOOL

English - POOL PUMPS

INSTALLATION AND GENERAL MAINTENANCE MANUAL .....page 3

Français - POMPES POUR PISCINES

MANUEL D'INSTALLATION ET MAINTENANCE GÉNÉRAL.....page 9

Español - BOMBAS PARA PISCINAS

MANUAL DE INSTALACIÓN Y MANTENIMIENTO GENERAL .....página 15

Italiano - POMPA PER PISCINAS

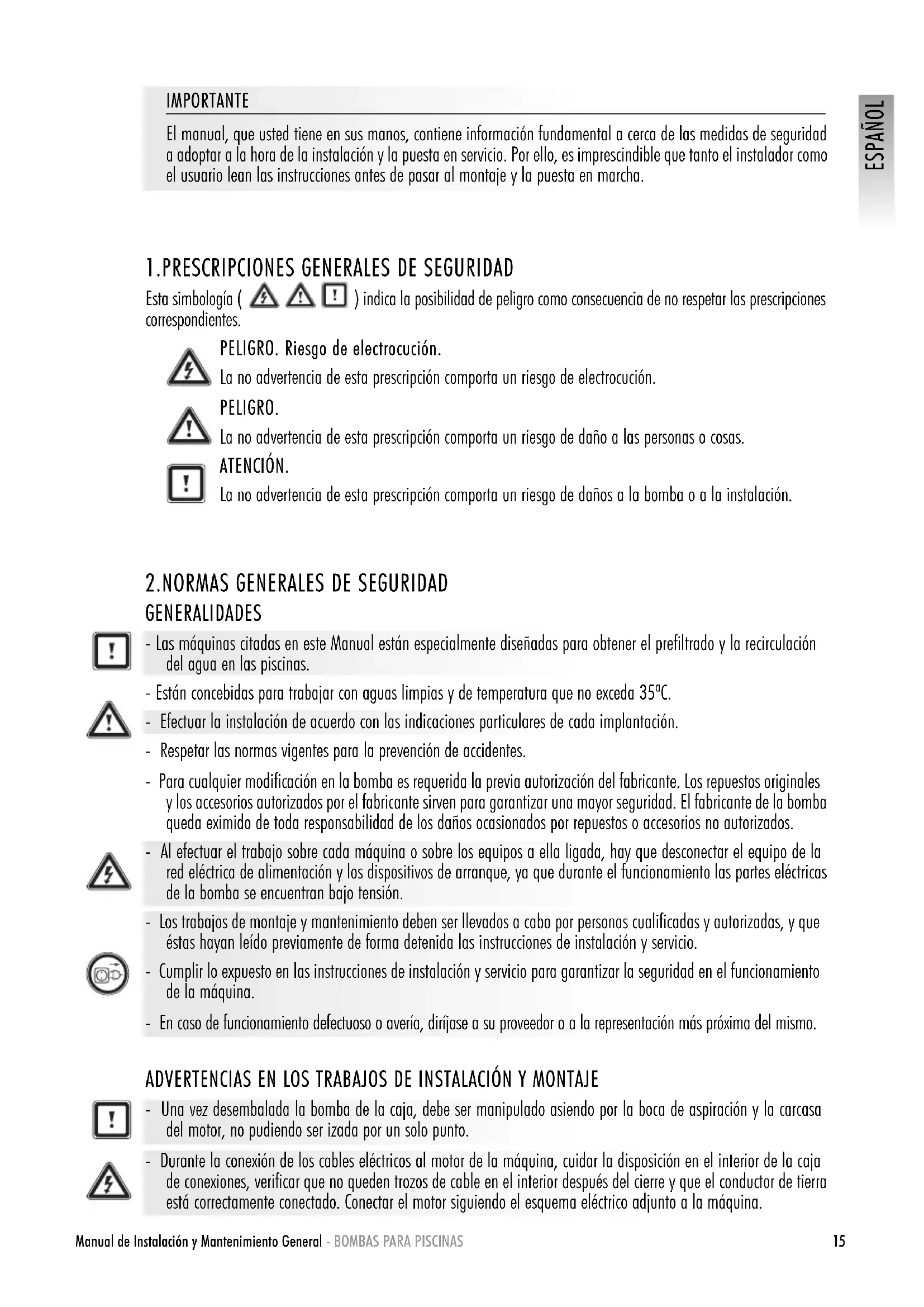

El manual, que usted tiene en sus manos, contiene información fundamental a cerca de las medidas de seguridad a adoptar a la hora de la instalación y la puesta en servicio. Por ello, es imprescindible que tanto el instalador como el usuario lean las instrucciones antes de pasar al montaje y la puesta en marcha.

1.PRESCRIPCIONES GENERALES DE SEGURIDAD

Esta simbología ( ⚠️ ⚠️ ⚠️ ) indica la posibilidad de peligro como consecuencia de no respetar las prescripciones correspondientes.

PELIGRO. Riesgo de electrocución.

La no advertencia de esta prescripción comporta un riesgo de electrocución.

PELIGRO.

La no advertencia de esta prescripción comporta un riesgo de daño a las personas o cosas.

ATENCIÓN.

La no advertencia de esta prescripción comporta un riesgo de daños a la bomba o a la instalación.

2. NORMAS GENERALES DE SEGURIDAD

GENERALIDADES

- Las máquinas citadas en este Manual están especialmente diseñadas para obtener el prefiltrado y la recirculación del agua en las piscinas.

- Están concebidas para trabajar con aguas limpias y de temperatura que no exceda 35°C.

- Efectuar la instalación de acuerdo con las indicaciones particulares de cada implantación.

- Respetar las normas vigentes para la prevención de accidentes.

- Para cualquier modificación en la bomba es requerida la previa autorización del fabricante. Los repuestos originales y los accesorios autorizados por el fabricante sirven para garantizar una mayor seguridad. El fabricante de la bomba queda eximido de toda responsabilidad de los daños ocasionados por repuestos o accesorios no autorizados.

- Al efectuar el trabajo sobre cada máquina o sobre los equipos a ella ligada, hay que desconectar el equipo de la red eléctrica de alimentación y los dispositivos de arranque, ya que durante el funcionamiento las partes eléctricas de la bomba se encuentran bajo tensión.

- Los trabajos de montaje y mantenimiento deben ser llevados a cabo por personas cualificadas y autorizadas, y que éstas hayan leído previamente de forma detenida las instrucciones de instalación y servicio.

- Cumplir lo expuesto en las instrucciones de instalación y servicio para garantizar la seguridad en el funcionamiento de la máquina.

- En caso de funcionamiento defectuoso o avería, diríjase a su proveedor o a la representación más próxima del mismo.

ADVERTENCIAS EN LOS TRABAJOS DE INSTALACIÓN Y MONTAJE

- Una vez desembalada la bomba de la caja, debe ser manipulado asiendo por la boca de aspiración y la carcasa del motor, no pudiendo ser izada por un solo punto.

- Durante la conexión de los cables eléctricos al motor de la máquina, cuidar la disposición en el interior de la caja de conexiones, verificar que no queden trozos de cable en el interior después del cierre y que el conductor de tierra está correctamente conectado. Conectar el motor siguiendo el esquema eléctrico adjunto a la máquina.

• Asegurar las conexiones de los cables eléctricos a la caja de bornes de la máquina, de manera que queden bien engastadas y apretadas a los bornes de conexión.
• El equipo se debe conectar a una toma de corriente (ver datos en chapa característica de la bomba) con conexión a tierra, protegida con un interruptor diferencial (RCD) con una corriente de funcionamiento residual asignada que no exceda de 30 mA.
• Utilizar correctamente la junta de la caja de bornes del motor eléctrico para evitar la entrada de agua. Igualmente, colocar y apretar el prensaestopa en el interior del pasacables de la caja de bornes.
• Prestar particular atención a que, de ninguna manera entre agua en el motor y en las partes eléctricas en tensión.
• En caso de que la utilización prevista no sea la citada, aplicar adecuaciones y normativas técnicas suplementarias.

ADVERTENCIAS EN LA PUESTA EN MARCHA

Verificar la calibración de los dispositivos de protección eléctricos del motor y comprobar que las protecciones contra contactos eléctricos y mecánicos estén correctamente posicionadas y fijadas, antes de la puesta en marcha.

NOTA

No utilizar las instalaciones de baño mientras el equipo de bombeo esté en funcionamiento.

No utilizar la bomba en caso que las personas estén en contacto con agua.

ADVERTENCIAS EN LOS TRABAJOS DE MONTAJE Y MANTENIMIENTO

• Tener en cuenta las reglamentaciones de instalaciones nacionales para el montaje e instalación de las bombas.
• Prestar particular atención a que de ninguna manera entre agua en el motor y en las partes eléctricas en tensión.
• Evitar en todo momento el contacto, incluso accidental, con las partes móviles de la máquina durante el funcionamiento de la misma y/o antes de su parada total.
• Esperar a que la máquina esté completamente parada para realizar cualquier manipulación sobre la misma.
• Desconectar la máquina de la red de alimentación y bloquear los dispositivos de puesta en marcha, antes de proceder a cualquier intervención de mantenimiento eléctrico o mecánico.
• Seguir los siguientes pasos antes de efectuar cualquier intervención sobre la máquina:

1. Quitar el voltaje de la máquina.
2. Bloquear los dispositivos de puesta en marcha.
3. Verificar que no haya voltaje presente en los circuitos, incluso en los auxiliares y los servicios suplementarios.
4. Esperar hasta que el rodete se pare completamente.

Considerar la lista expuesta como indicativa y no vinculante a los efectos de seguridad ya que pueden existir normas de seguridad específicas en normativas particulares.

Las instrucciones de instalación, uso y mantenimiento contenidas en este manual, a causa de la complejidad de los casos tratados, no pretenden examinar todos los casos posibles e imaginables de servicio y mantenimiento. Si son necesarias instrucciones suplementarias o si surgen problemas particulares, no dudar en contactar con el Servicio de Asistencia Técnica más próximo.

La instalación eléctrica debe ser hecha por personal profesional cualificado en instalaciones eléctricas. Éste equipo no esta destinado a personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia, a no ser que hayan tenido supervisión o instrucciones acerca de su uso por un responsable de seguridad.

No permita ni a niños ni a adultos apoyarse o sentarse sobre el aparato. Los niños deben ser supervisados para asegurar que no juegan con el equipo.

3. INSTALACIÓN Y MONTAJE

GENERAL

• El montaje e instalación de nuestras bombas, sólo está permitido en piscinas o estanques que cumplan con la norma HD 384.7.702. En supuestos dudosos, consultar a su especialista.
• Realizar el montaje de la bomba en posición horizontal debido al prefiltro. Las bombas llevan un prefiltro con un cesto en su interior para recoger las partículas gruesas, ya que éstas pueden dañar la parte interior hidráulica de la bomba.
• Todas las bombas están provistas de un pie con taladros para poder sujetarlas en el suelo mediante un anclaje (Fig. 1).

TUBERÍAS

• Para realizar la conexión de la tubería, encolar la tubería a la racordería, suministrada conjuntamente con la bomba; las uniones de la racordería a las bocas de aspiración e impulsión de la bomba son de rosca y llevan juntas de estanqueidad para evitar la pérdida de agua (Fig. 2).
• Realizar la instalación de los tubos de impulsión completamente perpendicular y bien centrada respecto a la boca a conectar con el fin de evitar que la bomba y el tubo estén sometidos a unos esfuerzos externos que, a parte de dificultar el montaje, podría llegar a romperlos (Fig. 2).
• Instalar la tubería de aspiración con una ligera pendiente hacia la bomba del 2% para evitar la formación de bolsas de aire (Fig. 2).
• Para el correcto funcionamiento de la bomba proceder al cebado del prefiltro de la bomba hasta que el agua aflore por el conducto de aspiración (Fig.3).

EMPLAZAMIENTO

• Montar la bomba por debajo del nivel del agua de la piscina o estanque para mejorar el rendimiento de las bombas.
• En caso de tener que instalar una bomba autoaspirante por encima del nivel del agua, el diferencial de presión a la aspiración de la bomba no debe ser superior a 0,02 MPa (2 mH2O), procurando que el conducto de aspiración sea lo más corto posible ya que, una tubería más larga, incrementa el tiempo de aspiración y las pérdidas de carga de la instalación.
• Procurar que la bomba este a salvo de posibles inundaciones y reciba una ventilación de carácter seco.

INSTALACIÓN ELÉCTRICA

• Es imprescindible utilizar un dispositivo de desconexión múltiple con una separación mínima de 3 mm entre contactos para desconectar el equipo de la alimentación eléctrica.
• Utilizar un cable rígido como conexión a red. En el caso de utilizar un cable flexible para la conexión a la red, éste debe llevar terminales para su conexión a los bornes del motor de la bomba.
• El equipo se debe conectar a una toma de corriente (ver datos en chapa característica de la bomba) con conexión a tierra, protegida con un interruptor diferencial (RCD) con una corriente de funcionamiento residual asignada que no exceda de 30 mA.
• Ajustar convenientemente el valor del relé térmico según intensidad de la bomba.
• Comprobar el tipo de fusible necesario antes de conectar el motor.
• Verificar la correcta disposición y conexión del cable de tierra en la instalación del equipo.
• Respetar las condiciones de instalación y conexiones eléctricas, ya que de no ser así, el fabricante de la bomba declina toda su responsabilidad y considera sin efecto la garantía.
• Pueden existir reglamentos especiales para la instalación.
• Peligro de electrocución en caso de una conexión de red no adecuada.

En caso que la bomba tenga motor monofásico:

• Lleva incorporado un protector térmico.
• Utilizar un guarda-motor con protección magneto-térmica.
• Los datos de regulación del relé térmico son meramente ilustrativos, ya que el motor lleva un protector incorporado.
• Para 230 V utilizar una manguera de conexión tipo H07 RN-F3 y adaptar la sección del cable a la potencia del motor y a la longitud del cable.

En caso que la bomba tenga motor trifásico:

• Utilizar un guarda-motor con protección magneto-térmica.
• Proteger la bomba para sobrecarga con un interruptor de seguridad para el motor.
• Ajustar convenientemente el valor del térmico, según tabla de protectores térmicos. Para la conexión (Red de 3 x 230 V.) corresponde el protector del mayor valor indicado. Para la conexión Y (Red de 3 x 400 V.) corresponde el protector de menor valor.
• Conectar la tensión más baja en y la tensión más alta en Y para intervalos de tensión distintos a 230/400V; 400/690V.
• Para corriente alterna utilizar una manguera de conexión tipo H07 RN-F3 donde la sección del cable se adapte a la potencia del motor y a la longitud del cable.
• Para conectar el cable de red, este sólo puede ser conectado por personal cualificado y autorizado.

4. INSTRUCCIONES DE PUESTA EN SERVICIO

CUESTIONES PREVIAS A LA PUESTA EN MARCHA

- Antes de poner en marcha la bomba, realizar las siguientes operaciones:

1. Desmontar la tapa del prefiltro, desenroscando la tuerca que la sujeta (Fig. 5).
2. Llenar de agua la bomba por el prefiltro hasta que aflore por el conducto de aspiración.
3. Colocar de nuevo el cesto en el interior del prefiltro, si durante estas operaciones se hubiese extraído, con el objeto de evitar la entrada de partículas gruesas en el interior de la bomba que podrían llegar a bloquearla.

4. Comprobar que la tensión y la frecuencia de la red se corresponden con las determinadas en la placa de características de la bomba.

5. Colocar la tapa prefiltro y cerrar enroscándola, sin olvidar colocar la junta en su alojamiento (Fig.5).

6. Las bombas en ningún caso pueden trabajar sin haber llenado previamente el prefiltro de agua, ya que de lo contrario, ello puede dañar la junta mecánica, provocando pérdida de agua por ésta.

- Comprobar que el sentido de rotación del motor es el correcto, utilizando el ventilador situado en la parte trasera del motor, y observándolo a través de la mirilla de la tapa del ventilador (Fig. 6).

PUESTA EN MARCHA

• Abrir todas las válvulas y conectar el motor.
• Efectuar el autocebado de la tubería y esperar a que se realice en un tiempo razonable.

5.MANTENIMIENTO

- Controlar periódicamente:

• La correcta sujeción de las partes mecánicas y el estado de los tornillos de soporte de la máquina.
• Limpiar el cesto del prefiltro regularmente para evitar caídas de presión. No golpearlo durante el proceso de limpieza para evitar una posible rotura del cesto.
• La bomba deberá ser revisada cada 100 horas de funcionamiento o menos, en función del nivel de limpieza del agua.
• La temperatura de la máquina y del motor eléctrico. En caso de anomalía, parar inmediatamente la máquina y contacte con el Servicio de Asistencia Técnica más próximo.
• Las vibraciones de la máquina. En caso de anomalía, parar inmediatamente la máquina y contacte con el Servicio de Asistencia Técnica más próximo.

- Si la bomba se para, comprobar que el consumo en amperios del motor en funcionamiento es igual o inferior al marcado en la placa de características del fabricante, o en su defecto dirigirse al Servicio de Asistencia Técnica más próximo.

- Vaciar la bomba en los casos que tenga que permanecer algún tiempo sin funcionar, principalmente en pases fríos donde pueda existir peligro de congelación.

• Para efectuar el vaciado de la bomba, extraer el tapón de purga 10.
• Cada vez que se abra el prefiltro, limpiar de impurezas el asiento de la junta y la propia junta, para asegurar la estanqueidad en el cierre de la tapa (Fig. 5).
• Los componentes de la bomba que por su uso habitual sufren desgaste y/o deterioro han de ser repuestos periódicamente para mantener el buen rendimiento de la bomba. En la siguiente tabla se listan los componentes fungibles y/o consumibles de la bomba y el periodo de vida estimado para los mismos.

DESCRIPCIÓN COMPONENTE PERIODO ESTIMADO DE VIDA
Juntas tóricas y elementos de estanqueidad en general 1 año
Cierre mecánico 1 año
Rodamientos 1 año

El periodo estimado de vida de las piezas anteriores ha sido establecido según condiciones normales de uso e instalación del producto.

Seguir las instrucciones del manual de instalación para mantener el periodo de vida de la bomba.

6. DESMONTAJE

• El conjunto del motor puede ser desmontado del cuerpo de la bomba, sin necesidad de desconectar las tuberías de aspiración e impulsión de la bomba.
• Para desmontar el Conjunto motor del cuerpo de la bomba, quitar los tornillos que los unen.

7. TABLA DE FALLOS

1. La bomba no se ceba 4. La bomba no arranca
2. La bomba da poco caudal 5. El motor hace ruido pero no se pone en marcha
3. La bomba hace ruido 6. Paro del motor

1 2 3 4		5 6	CAUSAS	SOLUCIONES
•	•				Entrada de aire por la tubería de aspiración
•					Mala estanqueidad de tapa del filtro Limpiar la tapa filtro y comprobar estado de la junta goma
•	•				Giro del motor invertido Invertir 2 fases de la alimentación
•••					Voltaje erróneo Comprobar el voltaje de la placa característica y el de la red
	•				Prefiltro obturado Limpiar el filtro
	•				Pérdidas de carga en la instalación
		•			Fijación incorrecta de la bomba Fijar correctamente la bomba
				•	Motor bloqueado Desmontar el motor y acudir al servicio técnico
				•	Aumento de la temperatura en la caja de bornes por efecto de arco voltaico
				•	Salta el protector térmico
				•	Conexiones caja bornes mal efectuadas

IMPORTANTE
